BEDIENUNGSANLEITUNG GCH B 135 IS 60 N Gurari
BIB Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Tel.: 036602 473898
Email: service@gurari.de
© 2019 BIB Handelshaus GmbH
EU Konformitätserklärung
BIB-Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt
Geräteart/Type of product:
Dunstabzugshaube
Modell
weitere Angaben
Model
further details
GCH B 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten EU-Richtlinien erfüllt:
2014/35/EG Niederspannungsrichtlinie [OJEU L96/357-374, 29.03.2014]
2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit [OJEU L96/79-106, 29.03.2014]
2011/65/EU Richtlinie zur Beschränkung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten [OJEU L174/88-110, 01.07.2011]
2009/125/EG Richtlinie über die Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte [OJEU L285/10-35, 31.10.2009]
angewandte Standards und Verordnungen/applied standards and regulations:
EN 62233:2008 + AC:2008
EN 50106:2008
EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
EN 60335-2-31:2014
EN 61591:1997 + A1:2006 + A2:2011 + A11:2014 + A12:2015
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + AC:1997 + A1:2011 + A2:2008
EN 61000-3-2:2014
EN 61000-3-2:2014
EN 62321:2009
(EU) 66/2014
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature
EU Konformitätserklärung
BIB-Handelshaus GmbH
We, the company
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt declare under our sole responsibility that the following product
Geräteart/Type of product:
Dunstabzugshaube
Modell
weitere Angaben
Model
further details
GCH B 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten UK-Richtlinien erfüllt:
angewandte Standards und Verordnungen/applied standards and regulations:
BS EN 62233:2008 + AC:2008
BS EN 50106:2008
BS EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
BS EN 60335-2-31:2014
BS EN 61591:2023 + A1:2006 + A2:2011 + A11:2014 + A12:2015
BS EN 60704-2-13:2017
BS EN 60564:1993
BS EN 50564:2011
BS EN 50581:2012
BS EN IEC 55014-1:2021
BS EN IEC 55014-2:2021
BS EN IEC 61000-3-2:2019
BS EN 61000-3-3:2013
REGULATION 66/2014 AND REGULATION 65/2014, IN RELATION TO ENGLAND AND WALES AND SCOTLAND
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature

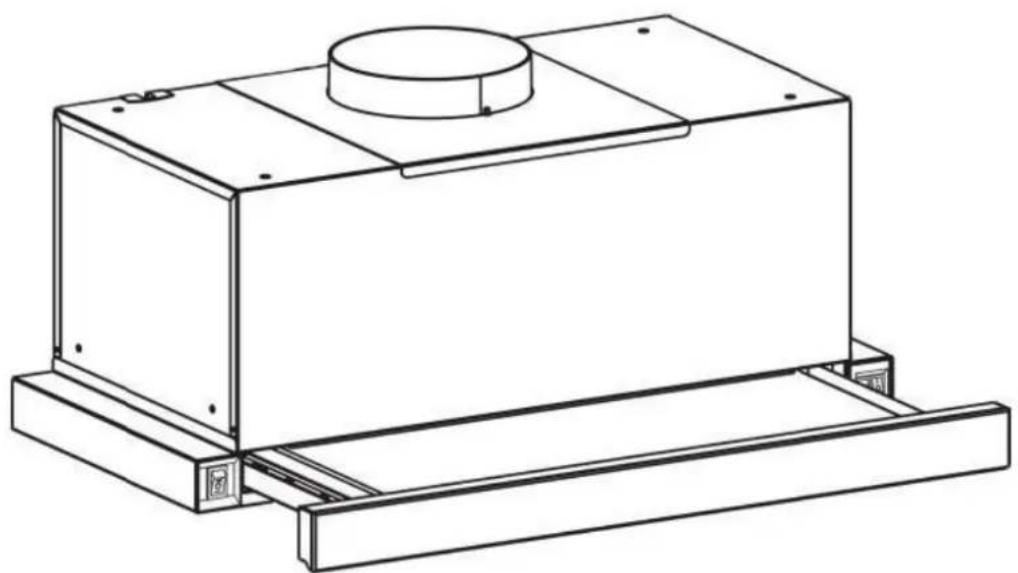

Montage- und Bedienungsanleitung für das Modell:
Sehr geehrter Kunde,
wir sind stets bestrebt, Ihnen einwandfreie Produkte zu liefern. Sollte dieses Produkt bei Erhalt nicht in einwandfreien Zustand sein, setzen Sie sich bitte sofort mit uns in Verbindung.
Bevor Sie mit der Installation und/oder der Verwendung dieses Produktes beginnen, lesen Sie sich bitte auf jeden Fall diese Anleitung sorgfältig durch. Kontrollieren Sie die gelieferten Teile auf Vollständigkeit und Unversehrtheit. Sollten trotz unserer Bemühungen bei der Kontrolle Teile defekt sein oder fehlen, kontaktieren Sie uns bitte. Sie erhalten in diesem Fall umgehend Ersatz.
Benutzen Sie bitte niemals defekte Teile.
Diese Dunstabzugshaube ist für die Installation in Privathaushalten mit entsprechender Nutzung konstruiert worden. Eine falsche Installation kann das Gerät und/oder Ihre Küche beschädigen, sowie zu schweren Verletzungen führen. Verwenden Sie die Teile der Dunstabzugshaube und die Haube selbst nicht für Zwecke, die nicht explizit in der Anleitung auf geführt sind. Für Unfälle oder Schäden, die aufgrund einer falschen Installation, dem Benutzen defekter Teile oder einer falschen Nutzung dergelieferten Utensilien entstanden sind, wird keine Haftung übernommen.
Die mitgelieferten Montageteile sind nicht für alle Decken geeignet. Wenn Sie sich nicht sicher sind, aus welchem Material Ihre Decke besteht und ob sie über ausreichende Tragfähigkeit verfügt, vergewissern Sie sich unbedingt bei einem Sachverständigen. Sie benötigen unter Umständen spezielle Schrauben und Dübel, die nicht im Lieferumfang enthalten sind.
Falls Sie diese Anleitung nicht verstehen oder Bedenken um Ihre Sicherheit haben, empfehlen wir die Beauftragung eines erfahrenen Installateurs für die Montage. Aufgrund des Gewichts und der Abmessungen dieses Produktes empfehlen wir die Montage auf jeden Fall mit 2 Personen durchzuführen.
Wir wünschen Ihnen viel Freude mit Ihrer neuen Dunstabzugshaube.
Allgemeine Hinweise
Achten Sie auf umweltgerechte Entsorgung der Verpackung.
Bitte lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch. Sie enthält wichtige Hinweise zu Ihrer Sicherheit, Montage, Inbetriebnahme, Reinigung und Pflege Ihrer Dunstabzugshaube.
Bewahren Sie die Anleitung gut auf.
Die Inbetriebnahme eines beschädigten Gerätes ist zu unterlassen.
Das Gerät ist nur für die Verwendung in privaten Haushalten und nicht in der Gastronomie geeignet.
Montage und Betrieb dürfen nur gemäß den Angaben in dieser Anleitung erfolgen.
Unsere Geräte entsprechen den rechtlichen Bestimmungen für Elektrohausgeräte und dürfen daher nur durch hierfür autorisiertes Personal repariert werden. Neben den Gefahren, die bei unsachgemäßer Behandlung entstehen, weisen wir aus drücklich darauf hin, dass bei unsachgemäßem Eingriff der Garantieanspruch erlischt.
Lieferumfang
- Haubenkorpus inkl. LED Leuchten / Motor / Steuerung / Fettfilter
- Reduzierstück ø150mm / ø125mm
- Befestigungsmaterial
- Bedienungsanleitung
Technische Daten
Leistung
- Anschlusswert in Watt 206W
- Davon Beleuchtung (LED) 2x 3W
- Spannung in Volt 220-240V
- Fördervolumen max. 1000m^3/h
Maße
- Höhe in cm 24,5cm
- Breite in cm 60cm
- Tiefe in cm 30 - 45cm
- Abluftöffnung in mm ∅150mm
- Nettogewicht in kg ca. 7,3kg
Ausstattung
- Einbauhaube zum Einbau in einen Schrank
- Anschluss mit Schukostecker
- 3-stufige Steuerung
- LED-Beleuchtung (2x 3W)
- Fettfilter (spülmaschinengeeignet)
- Geeignet für Um- und Abluft
Sicherheitshinweise
Spannungsversorgung
Der Anschluss erfolgt über eine fest montierte Zuleitung mit Schutzkontaktstecker.
Im Falle eines erforderlichen Festanschlusses darf die Dunsthaube nur durch einen beim zuständigen EVU (Elektrizitätsversorgungsunternehmen) eingetragenen Elektroinstallateur angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung (dazu zählen Sicherungen, Schütze und LS-Schalter gem. VDE 0730, §7, Teil 1) vorzusehen.
Abluftanschluss
Um einen optimalen Betrieb bei Abluft zu gewährleisten, empfehlen wir die Umsetzung folgender Maßnahmen
- Kurze, gerade Rohrführung
- Möglichst wenige Rohrbögen
- Verlegung der Rohre in flachen Bögen und Vermeidung von spitzen Winkeln
- Möglichst großer Rohrdurchmesser
Im Falle einer Nichtbeachtung dieser Punkte kann es zu drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen kommen. Dies ist nicht als Fehlfunktion des Gerätes zu werten.
Außerdem ist es in jedem Fall unzulässig die Abluft in anderweitig genutzte Schornsteine, Abzüge oder sonstige Luftkanäle zu leiten, es sei denn diese werden ausschließlich für die Abluft der Dunstabzugshaube verwendet.
Wir empfehlen bei Einleitung der Abluft in einen nicht in Betrieb befindlichen Kamin, die Zustimmung des zuständigen Schornsteinfegers einzuholen.
Für alle Abluft-Führungen sind generell die behördlichen Vorschriften einzuhalten. Wird die Dunsthaube mit Abluft betrieben, ist für eine ausreichende Luftzufuhr zu sorgen.
Der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Gasthermen und Öl- oder Kohleöfen im selben Raum, unterliegt aufgrund Länder-Bauvorschriften bestimmten Einschränkungen.
Wir empfehlen im Zweifelsfall den Rat und die Zustimmung des Bezirksschornsteinfegers oder der örtlichen Baubehörde einzuholen.

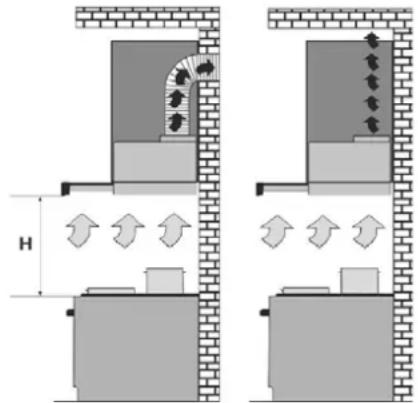

Mindestabstände
Abstand zum Elektro-Kochfeld
Von der Elektrokochstelle bis zur Unterkante des Haubenkorpus sollte ein Mindestabstand von 600mm eingehalten werden.
Abstand zum Gas-Kochfeld
Zwischen Gaskochstellen (Oberkante Topfträger) und Unterkante Haubenkorpus sollten Sie einen Mindestabstand von 700mm einhalten.
Es muss darauf geachtet werden, dass im Betrieb befindliche Kochstellen stets abgedeckt sind, damit durch starke Hitzeentwicklung das Gerät nicht beschädigt wird.
Beim Frittieren unterhalb einer Dunstabzugshaube ist das zum Frittieren verwendete Gerät während des Betriebs zu beaufsichtigen.
In Fritteusen enthaltene Öle können sich durch Überhitzung selbst entzünden. Wird verschmutztes Öl verwendet kann es noch leichter zur Selbstentzündung kommen.
Wir weisen darauf hin, dass durch Überhitzung ein Brand entstehen kann. Desweiteren weisen wir ausdrücklich darauf hin, dass das Flambieren unter der Dunsthaube nicht erlaubt ist.
Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist die Dunsthaube stromlos zu machen (Sicherungsautomaten abschalten bzw. Schraubsicherung aus der Fassung herausnehmen). Außerdem ist es wichtig die Filterwechsel- und Reinigungsintervalle einzuhalten.
Bei Nichtbeachtung besteht aufgrund von Fettablagerungen akute Feuergefahr!
Energiesparhinweise
Zubereitung, aufwärmen und warmhalten von Speisen sollte immer in Töpfen oder Pfannen mit geschlossenen Deckeln erfolgen.
Das Gerät sollte umgehend nach Kochende ausgeschaltet oder, wenn vorhanden, die zeitverzögerte Abschaltfunktion in Anspruch genommen werden.
Die Beleuchtung des Geräts sollte nach dem Kochende ausgeschaltet werden.
Topfgrößen sollten an den Durchmesser der verwendeten Kochzonen angepasst sein.
Verwenden Sie die höchste Motorgeschwindigkeit des Gerätes nur bei einer hohen Konzentration von Kochdünsten.
Zur Steigerung der Effizienz des Geräts, reinigen Sie regelmäßig die Fettfilter.
Kohlefilter (bei Verwendung im Umluftbetrieb) sollten nach Herstellervorgaben regelmäßig ausgetauscht werden.

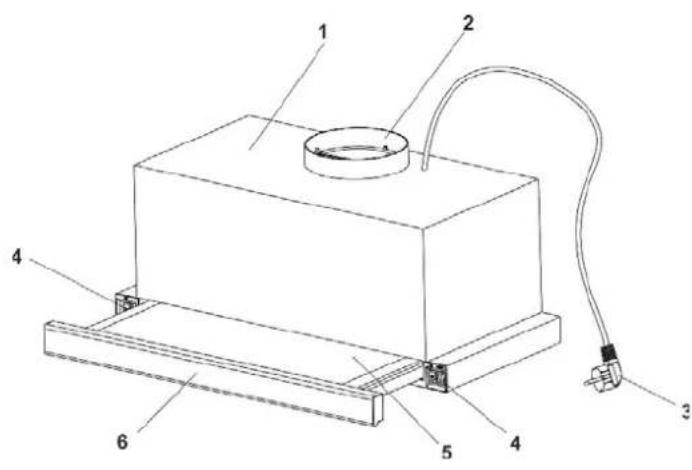

Teilebezeichnung
Die Dunstabzugshaube besteht aus folgenden Teilen
- Korpus der Dunstabzugshaube
- Abluftstutzen ø150mm
- Stromkabel mit Schutzkontaktstecker
- Bedienschalter (rechts Motor, links Licht)
- Auszug
- Innerer Fettfilter
- Äußerer Fettfilter
- Beleuchtung (LED)

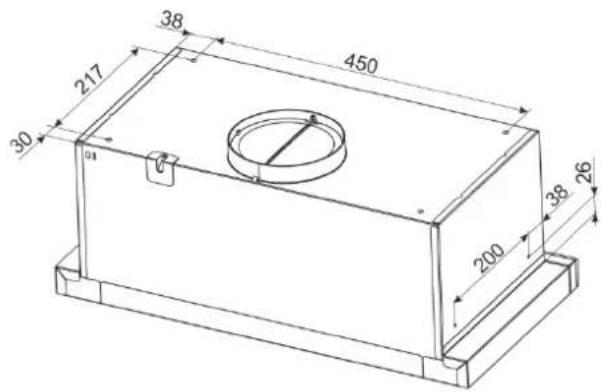

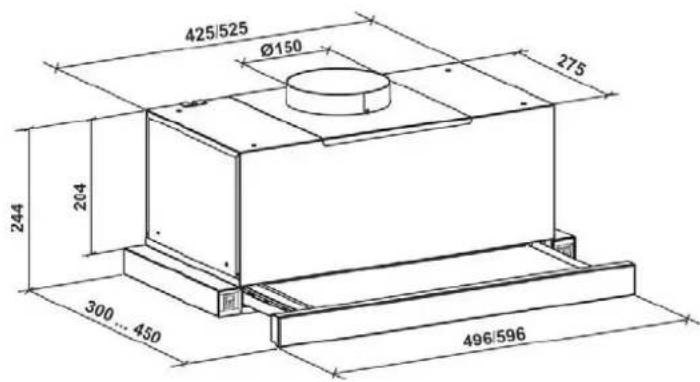

Maßskizzen
1. Prüfung
Vor Beginn der eigentlichen Montage sollte das Gerät geprüft werden. Neben der Kontrolle äußerlich erkennbarer Schäden ist auch eine Funktionskontrolle durchzuführen. Hierzu ist das Gerät aus der Verpackung zu nehmen, von allen Verpackungsmaterialien zu befreien und mit der Rückseite auf den Boden/Tisch zu legen. Nach Verbindung mit einer Stromversorgung kann nun die Beleuchtung als auch die Funktion der einzelnen Stufen überprüft werden.
2. Vorbereitung
Die Haube muss in einen Schrank eingebaut werden. Es empfiehlt sich den Schrank zur Montage von der Wand zu nehmen um eine leichtere Erreichbarkeit zu gewährleisten. In den Schrankboden muss eine entsprechende Öffnung geschnitten werden. Die Tiefe dieser Öffnung beträgt 290mm. Die Breite 440mm bzw. 540mm, je nach Modell. Die Öffnung ist im Boden so zu platzieren, dass der untere Teil der Flachschirmhaube nach Einbau die Seitenwände nicht überragt und die Frontblende mit der Schranktür auf gleicher Höhe abschließt.
Die Befestigung erfolgt an einem Zwischenboden, der in entsprechender Höhe eingebaut ist. Die Höhe des Zwischenbodens liegt bei 204mm von Unterkante Schrank zu Unterkante Zwischenboden. In den Zwischenboden muss die Abluftöffnung mit 150mm Durchmesser an entsprechender Stelle eingschnitten werden. Es empfiehlt sich diese Öffnung etwas größer zu machen um Messungenauigkeiten auszugleichen.
Die Haube wird an 4 Haltelöchern befestigt, die mit Gewinden ausgestattet sind. Diese sind zu vermessen und im Zwischenboden sind Löcher an gleicher Stelle zu bohren. Die von der Haube abgegebene Luft muss ungeachtet der Nutzung im Umluft- oder Abluftmodus aus dem Schrank ausgeleitet werden. Insofern ist es notwendig in die Schrankdecke eine Abluftöffnung an gleicher Stelle wie am Zwischenboden einzubringen. Durch diese wird entweder der Abluftschlauch zum Wandausgang geleitet oder im Umluftbetrieb eine Rohr- oder Schlauchverbindung geschaffen, die die Luft aus dem Schrank leitet.

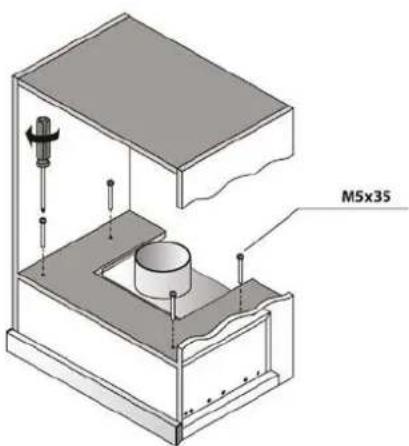

3. Einbau
Haben Sie die vorgenannten Vorbereitungen abgeschlossen, bringen Sie nun den Plastikadapter am Luftausgang der Haube an, setzen Sie diese in den Schrank ein und verschrauben Sie die Haube im Schrank.
Schaffen Sie im Anschluss die Luftverbindung innerhalb des Schranks für deren Ausleitung aus dem Schrank.
Sollten Sie den Schrank zur Montage von der Wand genommen haben, muss dieser nun wieder aufgehängt werden. Im Anschluss schließen Sie die Haube an die Stromversorgung an.


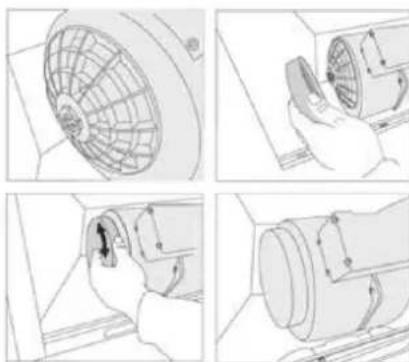

Einsetzen und Wechsel der Kohlefilter
Für den Umluftbetrieb empfehlen wir die Verwendung eines Kohlefilters, der die Kochdünste vom Geruch befreit. Der Kohlefilter besteht aus zwei mit Aktivkohle gefüllten Kassetten, die links und rechts auf die Ansaugöffnungen des Motors aufgesetzt und eingedreht werden (s. Abb.)
Um die Aktivkohlefilter zu montieren gehen Sie bitte folgendermaßen vor:
- Entnehmen Sie zunächst die Metall-Fettfilter
- Setzen Sie den Aktivkohlefilter auf beiden Seiten des Gebläses vor die Ansaugöffnungen
- In der Mitte der Filter ist eine Aufnahme und auf dem Gebläse ein passender Einsatz
- Wenn der Filter korrekt sitzt können Sie ihn mit einer kleinen Drehbewegung fixieren
- Setzen Sie danach den Fettfilter wieder ein
Der für dieses Modell passende Kohlefilter heißt GE15
Metall-Fettfilter
Die zuvor erwähnten Fettfilter sitzen noch vor dem Motor und sorgen für die Aufnahme der fettigen Bestandteile aus dem Küchendunst. Die Reingung kann in der Spülmaschine erfolgen und sollte alle 14 Tage (min. 1x im Monat) durchgeführt werden. Zu lange Reinigungsintervalle führen zu einer Verstopfung des Filters und damit zu reduzierter Leistung.
Reinigung in der Spülmaschine
Die Fettfilter Ihrer Haube sind spülmaschinengeeignet (55° C). Dabei können jedoch leichte Verfärbungen des Metalls entstehen. Diese haben keinerlei Einfluss auf die Funktion des Fettfilters und gelten nicht als Reklamationsgrund. Legen Sie die Filter locker in die Geschirrspülmaschine ohne sie zu biegen oder einzuklemmen. HINWEIS: Reinigen Sie sehr stark verschmutzte Fettfilter nicht zusammen mit anderem Geschirr.
Reinigung von Hand
Bei der Handreinigung die Fettfilter zunächst ausgiebig in heißer Spüllauge einweichen, danach gut abbürsten und vor allem sehr gut mit klarem Wasser ausspülen. Danach gut abtropfen lassen. Sehen Sie von der Verwendung aggressiver, säure- oder laugenhaltiger Reinigungsmittel ab. Für sehr hartnäckige Verschmutzungen können Sie auf im Handel erhältliche Fettlöser-Sprays zurückgreifen.
Die Steuerung erfolgt über die rechts hinter der Frontblende befindlichen Kippschalter (s. Abb. Steuerung), welche nur bei geöffnetem Auszug erreichbar sind. Es ist zu beachten, dass die Haube eine interne Abschaltung hat, die die Haube komplett abschaltet sobald der Auszug geschlossen wird. Bei Öffnung schaltet sich die Haube gemäß den vorigen Einstellungen wieder ein (gilt auch für Licht).
Der linke Kippschalter reguliert die Stufen 0, I und II. der rechte schaltet die Haube ungeachtet der Einstellung links umgehend auf Maximalstufe.
Der links hinter der Blende befindliche Kippschalter steuert die Beleuchtung (s. Abb. Licht). O schaltet die Beleuchtung aus. Bei I wird wird die Beleuchtung ein- und abgeschaltet sobald der Auszug geöffnet bzw. geschlossen wird. II schaltet die Beleuchtung ein und lässt diese auch bei geschlossenem Auszug eingeschaltet.
Reinigung und Pflege
- Zum Reinigen das Gerät spannungslos machen.
- Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürsten, oder Scheuerlappen vermeiden.
- Für die Glasflächen kann herkömmlicher Glasreiniger verwendet werden.
Es ist wichtig die Filterwechsel und Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann in Folge von Fettablagerung Feuergefahr bestehen.
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.
Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie diese so schnell wie möglich.
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll. Nutzen Sie stattdessen die von Ihrer Gemeinde oder Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.
Bei eventuellen Fragen und Störungen wenden Sie sich bitte an unseren Kundendienst.
BIB Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Tel.: 036602 473898
Email: service@gurari.de
MO - FR von 8:30 - 16:30
Halten Sie bitte die Seriennummer und die Modellbezeichnung des Gerätes bereit. Die Seriennummer finden Sie nach Entnehmen der Metallfilters an der Innenseite des Gerätes.
Alle Angaben vorbehaltlich Konstruktionsänderungen im Rahmen der technischen Weiterentwicklung unserer Produkte.
© 2019 BIB Handelshaus GmbH
EU Konformitätserklärung
BIB-Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt
Geräteart/Type of product:
Dunstabzugshaube
Modell
weitere Angaben
Model
further details
GCH B 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten EU-Richtlinien erfüllt:
2014/35/EG Niederspannungsrichtlinie [OJEU L96/357-374, 29.03.2014]
2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit [OJEÜ L96/79-106, 29.03.2014]
2011/65/EU Richtlinie zur Beschränkung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten [OJEU L174/88-110, 01.07.2011]
2009/125/EG Richtlinie über die Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte [OJEU L285/10-35, 31.10.2009]
angewandte Standards und Verordnungen/applied standards and regulations:
EN 62233:2008 + AC:2008
EN 50106:2008
EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
EN 60335-2-31:2014
EN 61591:1997 + A1:2006 + A2:2011 + A11:2014 + A12:2015
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + AC:1997 + A1:2011 + A2:2008
EN 61000-3-2:2014
EN 61000-3-2:2014
EN 62321:2009
(EU) 66/2014
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature
EU Konformitätserklärung
BIB-Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt
Geräteart/Type of product:
Dunstabzugshaube
Modell
Model
weitere Angaben
further details
GCH B 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten UK-Richtlinien erfüllt:
angewandte Standards und Verordnungen/applied standards and regulations:
BS EN 62233:2008 + AC:2008
BS EN 50106:2008
BS EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
BS EN 60335-2-31:2014
BS EN 61591:2023 + A1:2006 + A2:2011 + A11:2014 + A12:2015
BS EN 60704-2-13:2017
BS EN 60564:1993
BS EN 50564:2011
BS EN 50581:2012
BS EN IEC 55014-1:2021
BS EN IEC 55014-2:2021
BS EN IEC 61000-3-2:2019
BS EN 61000-3-3:2013
REGULATION 66/2014 AND REGULATION 65/2014, IN RELATION TO ENGLAND AND WALES AND SCOTLAND
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature

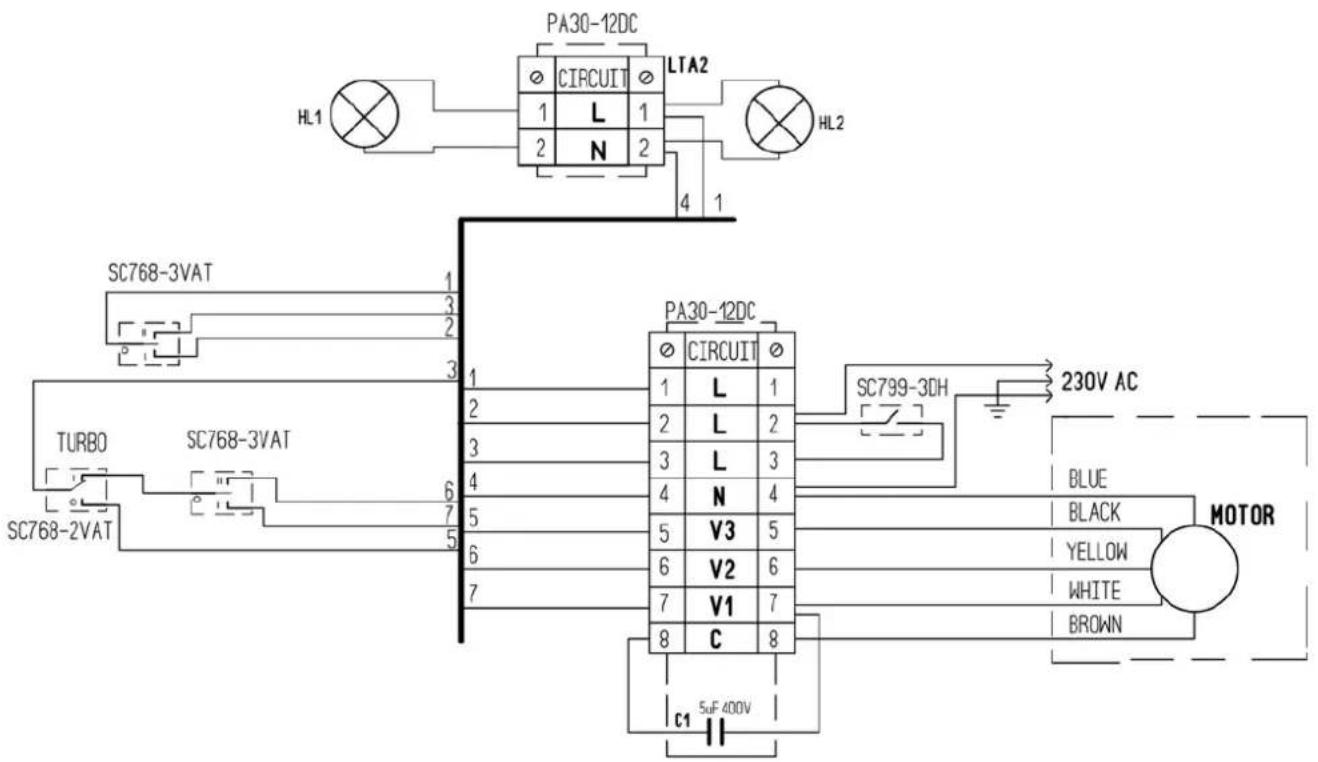

Schaltplan für das Modell GCH B 135 N
| Überprüfen Sie die elektrische Verbindung | ||||||||
| Überprüfen Sie ob der Motor arbeitet | Überprüfen Sie ob die Beleuchtungstaste leuchtet | Überprüfen Sie den Fettfilter (Reinigung min. 1x im Monat) | Überprüfen Sie ob Strom an der Steckdose vorhanden ist | Überprüfen Sie die Lampen | Überprüfen Sie ob Luft am Abluftstutzen ausgeblasen wird | Überprüfen Sie den Kohlefilter (wechsel alle 6-12 Monate) | ||
| Die Haube arbeitet nicht |  |  |  | |||||
| Die Beleuchtung geht nicht |  |  |  |  | ||||
| Die Saugleistung wurde schlechter |  |  |  | |||||
| Die Haube wurde lauter |  |  | ||||||
| Im Umluftmodus ist die Saugleistungs schlecht |  |  | ||||||
Gurari
CAPPA da cucina
BIB Handelshaus GmbH
Via Gremberger, 18
51105 Cologna
Tel.: 036602 473898
E-mail: service@gurari.de
© 2019 BIB Handelshaus GmbH
EU Konformitätserklärung
BIB-Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt
Geräteart/Type of product:
Dunstabzugshaube
Modell
Model
weitere Angaben
further details
GCH B 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten EU-Richtlinien erfüllt:
2014/35/EG Niederspannungsrichtlinie [OJEU L96/357-374, 29.03.2014]
2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit [OJEU L96/79-106, 29.03.2014]
2011/65/EU Richtlinie zur Beschränkung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten [OJEU L174/88-110, 01.07.2011]
2009/125/EG Richtlinie über die Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte [OJEU L285/10-35, 31.10.2009]
angewandte Standards und Verordnungen/applied standards and regulations:
EN 62233:2008 + AC:2008
EN 50106:2008
EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
EN 60335-2-31:2014
EN 61591:1997 + A1:2006 + A2:2011 + A11:2014 + A12:2015
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + AC:1997 + A1:2011 + A2:2008
EN 61000-3-2:2014
EN 61000-3-2:2014
EN 62321:2009
(EU) 66/2014
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature
EU Konformitätserklärung
BIB-Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt
Geräteart/Type of product:
Dunstabzugshaube
Modell
Model
weitere Angaben
further details
GCH B 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten UK-Richtlinien erfüllt:
angewandte Standards und Verordnungen/applied standards and regulations:
BS EN 62233:2008 + AC:2008
BS EN 50106:2008
BS EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
BS EN 60335-2-31:2014
BS EN 61591:2023 + A1:2006 + A2:2011 + A11:2014 + A12:2015
BS EN 60704-2-13:2017
BS EN 60564:1993
BS EN 50564:2011
BS EN 50581:2012
BS EN IEC 55014-1:2021
BS EN IEC 55014-2:2021
BS EN IEC 61000-3-2:2019
BS EN 61000-3-3:2013
REGULATION 66/2014 AND REGULATION 65/2014, IN RELATION TO ENGLAND AND
WALES AND SCOTLAND
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature
© 2019 BIB Handelshaus GmbH
EU Konformitätserklärung
BIB-Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt
Geräteart/Type of product:
Dunstabzugshaube
Modell
weitere Angaben
Model
further details
GCH B 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten EU-Richtlinien erfüllt:
2014/35/EG Niederspannungsrichtlinie [OJEU L96/357-374, 29.03.2014]
2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit [OJEU L96/79-106, 29.03.2014]
2011/65/EU Richtlinie zur Beschränkung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten [OJEU L174/88-110, 01.07.2011]
2009/125/EG Richtlinie über die Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte [OJEU L285/10-35, 31.10.2009]
angewandte Standards und Verordnungen/applied standards and regulations:
EN 62233:2008 + AC:2008
EN 50106:2008
EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
EN 60335-2-31:2014
EN 61591:1997 + A1:2006 + A2:2011 + A11:2014 + A12:2015
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + AC:1997 + A1:2011 + A2:2008
EN 61000-3-2:2014
EN 61000-3-2:2014
EN 62321:2009
(EU) 66/2014
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature
EU Konformitätserklärung
BIB-Handelshaus GmbH
We, the company
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt
Geräteart/Type of product:
Dunstabzugshaube
Modell
weitere Angaben
Model
further details
GCH B 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten UK-Richtlinien erfüllt:
angewandte Standards und Verordnungen/applied standards and regulations:
BS EN 62233:2008 + AC:2008
BS EN 50106:2008
BS EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
BS EN 60335-2-31:2014
BS EN 61591:2023 + A1:2006 + A2:2011 + A11:2014 + A12:2015
BS EN 60704-2-13:2017
BS EN 60564:1993
BS EN 50564:2011
BS EN 50581:2012
BS EN IEC 55014-1:2021
BS EN IEC 55014-2:2021
BS EN IEC 61000-3-2:2019
BS EN 61000-3-3:2013
REGULATION 66/2014 AND REGULATION 65/2014, IN RELATION TO ENGLAND AND WALES AND SCOTLAND
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature
BIB Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Tel.: 036602 473898
Email: service@gurari.de
MO - FR od 8:30 - 16:30
© 2019 BIB Handelshaus GmbH
EU Konformitätserklärung
BIB-Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt
Geräteart/Type of product:
Dunstabzugshaube
Modell
weitere Angaben
Model
further details
GCH C 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten EU-Richtlinien erfüllt:
2014/35/EG Niederspannungsrichtlinie [OJEU L96/357-374, 29.03.2014]
2014/30/EU Richtlinie über die elektromagnetische Verträglichkeit [OJEU L96/79-106, 29.03.2014]
2011/65/EU Richtlinie zur Beschränkung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten [OJEU L174/88-110, 01.07.2011]
2009/125/EG Richtlinie über die Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte [OJEU L285/10-35, 31.10.2009]
angewandte Standards und Verordnungen/applied standards and regulations:
EN 62233:2008 + AC:2008
EN 50106:2008
EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
EN 60335-2-31:2014
EN 61591:1997 + A1:2006 + A2:2011 + A11:2014 + A12:2015
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + AC:1997 + A1:2011 + A2:2008
EN 61000-3-2:2014
EN 61000-3-2:2014
EN 62321:2009
(EU) 66/2014
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature
EU Konformitätserklärung
BIB-Handelshaus GmbH
Gremberger Str. 18
51105 Köln
Deutschland
erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt
Geräteart/Type of product:
Dunstabzugshaube
Modell
Model
weitere Angaben
further details
GCH B 135 N
Netzbetrieben / mains operated
die grundlegenden Anforderungen der aufgeführten UK-Richtlinien erfüllt:
angewandte Standards und Verordnungen/applied standards and regulations:
BS EN 62233:2008 + AC:2008
BS EN 50106:2008
BS EN 60335-1:2012 + A1:2019 + A2:2019 + A11:2014 + A13:2017 + A14:2019
BS EN 60335-2-31:2014
BS EN 61591:2023 + A1:2006 + A2:2011 + A11:2014 + A12:2015
BS EN 60704-2-13:2017
BS EN 60564:1993
BS EN 50564:2011
BS EN 50581:2012
BS EN IEC 55014-1:2021
BS EN IEC 55014-2:2021
BS EN IEC 61000-3-2:2019
BS EN 61000-3-3:2013
REGULATION 66/2014 AND REGULATION 65/2014, IN RELATION TO ENGLAND AND WALES AND SCOTLAND
Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:
Name/Name, Position: Ilja Botvinnikov, Geschäftsführer.
Köln, 05.01.21
Datum/Date
Unterschrift/Signature
