EZM4430 - Compteur électrique Emko - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Compteur électrique
Tension nominale	230 V
Courant nominal	10 A
Fréquence	50 Hz
Précision	Classe 1
Affichage	Numérique
Utilisation	Mesure de la consommation électrique
Installation	Montage sur rail DIN
Maintenance	Vérification périodique des connexions
Sécurité	Conforme aux normes CE
Garantie	2 ans
Applications	Résidentiel, commercial

FOIRE AUX QUESTIONS - EZM4430 Emko

Comment réinitialiser le compteur électrique Emko EZM4430 ?

Pour réinitialiser le compteur, maintenez enfoncé le bouton de réinitialisation pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon compteur Emko EZM4430 ne s'allume-t-il pas ?

Vérifiez d'abord si le compteur est correctement branché et si l'alimentation est fonctionnelle. Si le problème persiste, contactez le service client.

Comment lire les données de consommation sur l'Emko EZM4430 ?

Les données de consommation peuvent être consultées sur l'écran LCD. Les informations sont affichées en kilowattheures (kWh).

Le compteur affiche une erreur, que faire ?

Si une erreur apparaît, notez le code d'erreur et consultez le manuel d'utilisation pour des solutions spécifiques. Si nécessaire, contactez le support technique.

Puis-je utiliser le compteur Emko EZM4430 à l'extérieur ?

Non, le compteur Emko EZM4430 est conçu pour un usage intérieur uniquement. Évitez de l'exposer à l'eau ou à des conditions climatiques extrêmes.

Comment installer correctement le compteur électrique Emko EZM4430 ?

Assurez-vous de suivre les instructions d'installation du manuel. Il est recommandé de faire appel à un électricien qualifié pour l'installation.

Le compteur Emko EZM4430 peut-il mesurer la consommation en temps réel ?

Oui, le compteur peut afficher la consommation en temps réel sur l'écran LCD, vous permettant de suivre votre utilisation d'énergie instantanément.

Comment mettre à jour le logiciel du compteur Emko EZM4430 ?

Pour mettre à jour le logiciel, téléchargez la dernière version à partir du site officiel d'Emko et suivez les instructions fournies dans le manuel d'utilisation.

Que faire si le compteur ne mesure pas correctement la consommation ?

Vérifiez les connexions et assurez-vous que le compteur est installé correctement. Si le problème persiste, contactez le service client pour un diagnostic.

MODE D'EMPLOI EZM4430 Emko

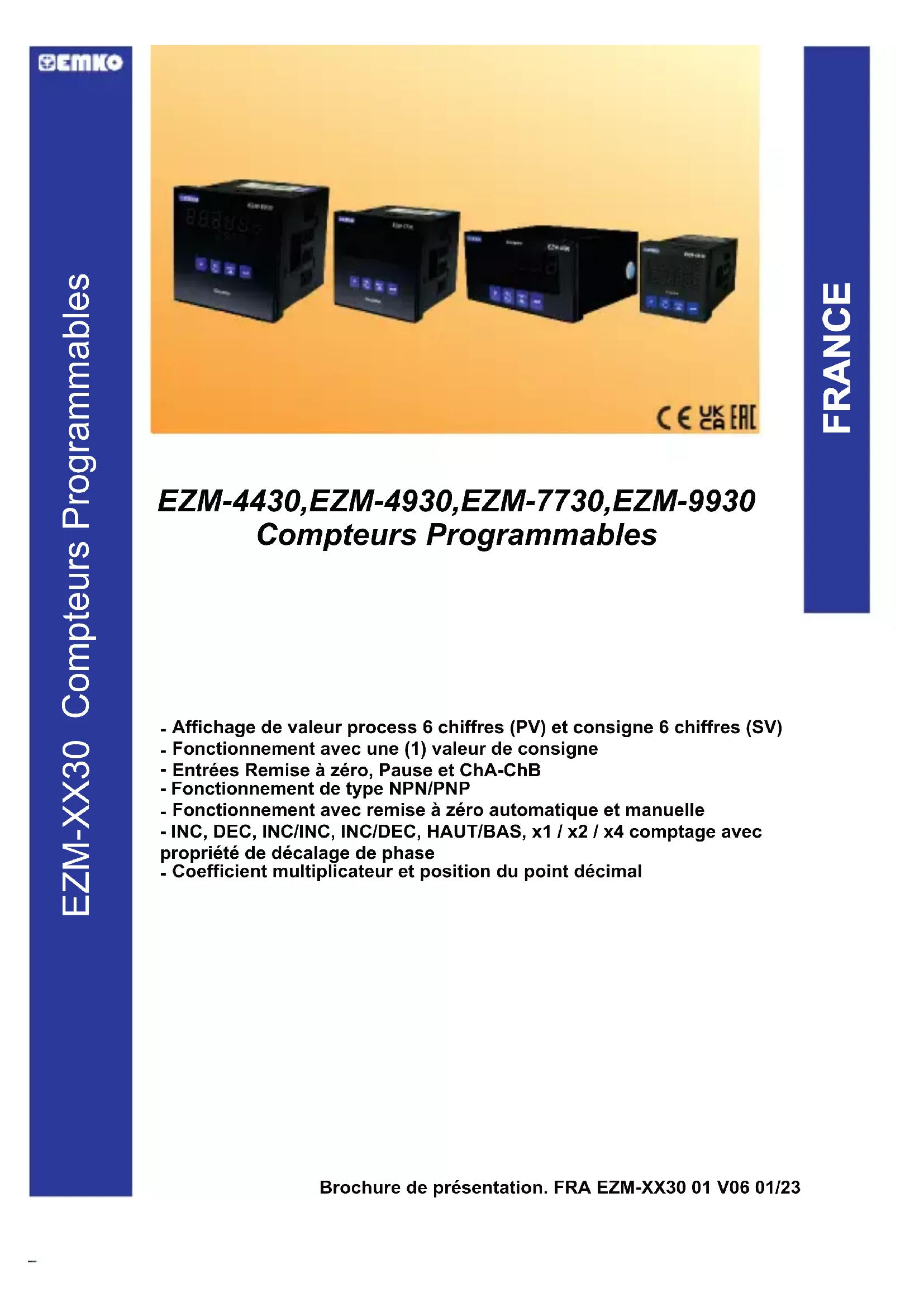

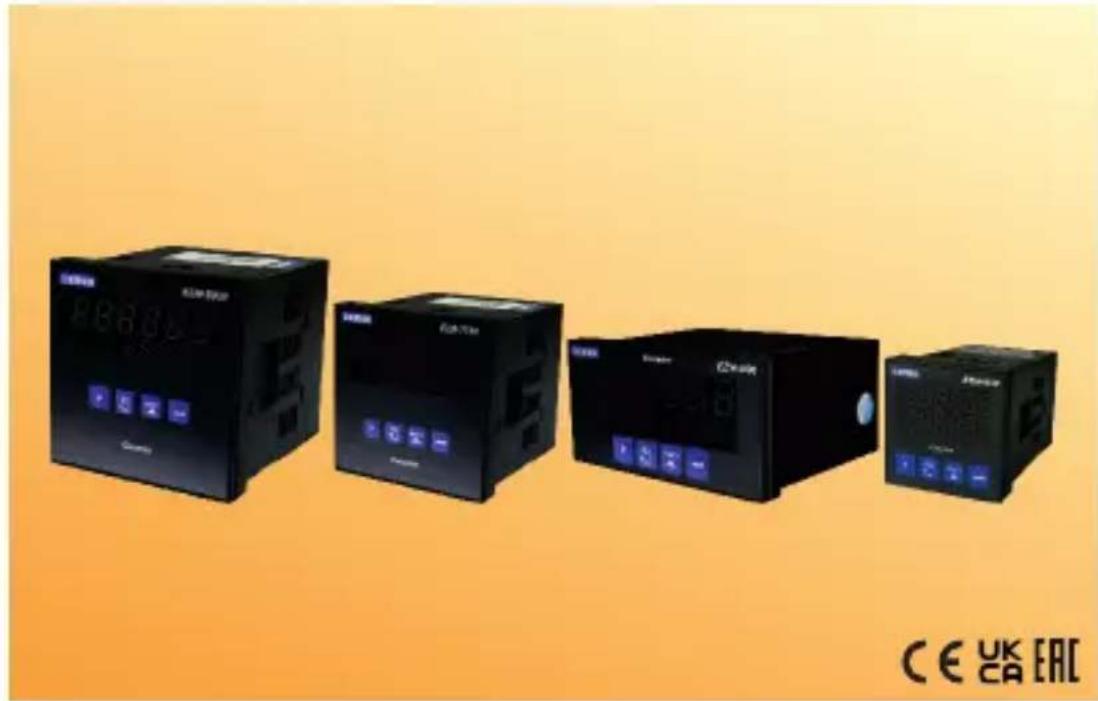

Compteurs Programmables FRANCE

- Fonctionnement de type NPN/PNP

- INC, DEC, INC/INC, INC/DEC, HAUT/BAS, x1 / x2 / x4 comptage avec propriété de décalage de phase

Affichage de valeur process 6 chiffres (PV) et consigne 6 chiffres (SV) Fonctionnement avec une (1) valeur de consigne Entrées Remise à zéro, Pause et ChA-ChB Fonctionnement avec remise à zéro automatique et manuelle Coefficient multiplicateur et position du point décimal Brochure de présentation. FRA EZM-XX30 01 V06 01/232 CARACTÉRISTIQUES : ENTRÉES : Sortie de process : Sortie relais (5 A à de 250 VV sur charge résistive) Entrées de comptage (Ch-A,Ch-B) : Un détecteur, un capteur ou un codeur de proximité ou capacitif peut être connecté. Entrée Remise à zéro : Un détecteur, un capteur ou un codeur de proximité ou capacitif peut être connecté. Entrée Pause : Un détecteur, un capteur ou un codeur de proximité ou capacitif peut être connecté. Sélection du type de capteur : NPN ou PNP peut être sélectionné. Fonction Remise à zéro : Automatique ou manuel. Types d'entrée de comptage et fréquence maximale : INC, DEC, INC/INC, INC/DEC, HAUT/BAS max. 20 kHz. x1 / x2 / x4: Décalage de phase (du codeur) comptage ; Max. 10 kHz. Filtre d'entrée de Remise à zéro et Pause : 2-50 msec (réglables dans les paramètres.) SORTIE TENSION D'ALIMENTATION 230 V V 50/60 Hz (-15% ;+10%) 3 VA 115 VV(-15% ; +10%) 3 VA 24V V 50/60 Hz (-15% ; +10%) 3 VA (Doit être déterminée dans l'ordre.) 24 VW(-%15;+%15) 4 VA/4W AFFICHAGE : Affichage de valeur de process : EZM-4430 : Afficheur DEL rouge 6 chiffres 8 mm EZM-4930 : Afficheur DEL rouge 6 chiffres 13,2 mm EZM-7730 : Afficheur DEL rouge 6 chiffres 10,8 mm EZM-9930 : Afficheur DEL rouge 6 chiffres 13,2 mm Affichage de valeur de consigne : EZM-4430 : Afficheur DEL vert 6 chiffres 8 mm EZM-4930 : Afficheur DEL vert 6 chiffres 8 mm EZM-7730 : Afficheur DEL vert 6 chiffres 8 mm EZM-9930 : Afficheur DEL vert 6 chiffres 8 mm Affichage DEL : DEL SV(valeur de consigne), OP (position de sortie).

ÉVALUATION ENVIRONNEMENTALE ET CARACTÉRISTIQUES PHYSIQUES

Température de fonctionnement Humidité Classe de protection Poids Dimensions : de 0 à 50°C : 0-90 % (sans condensation) : Ip65 à l'avant, Ip20 à l'arrière.

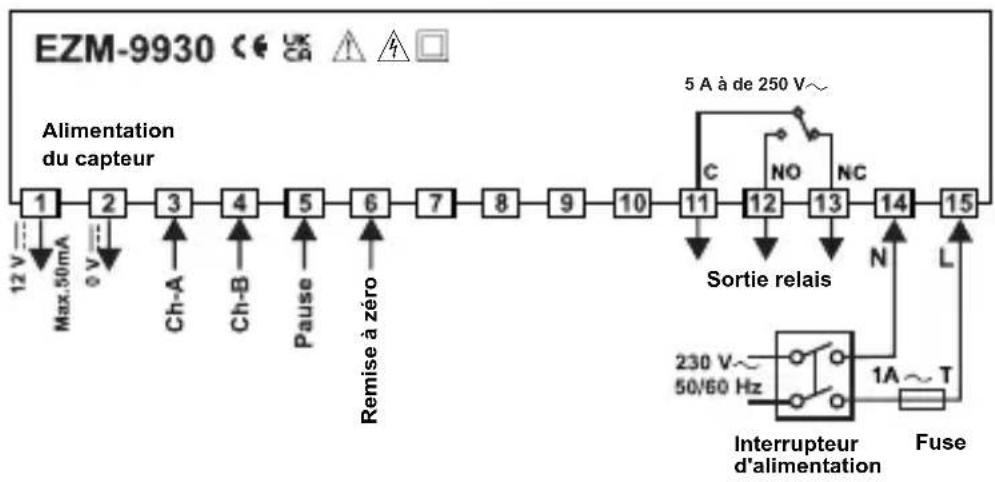

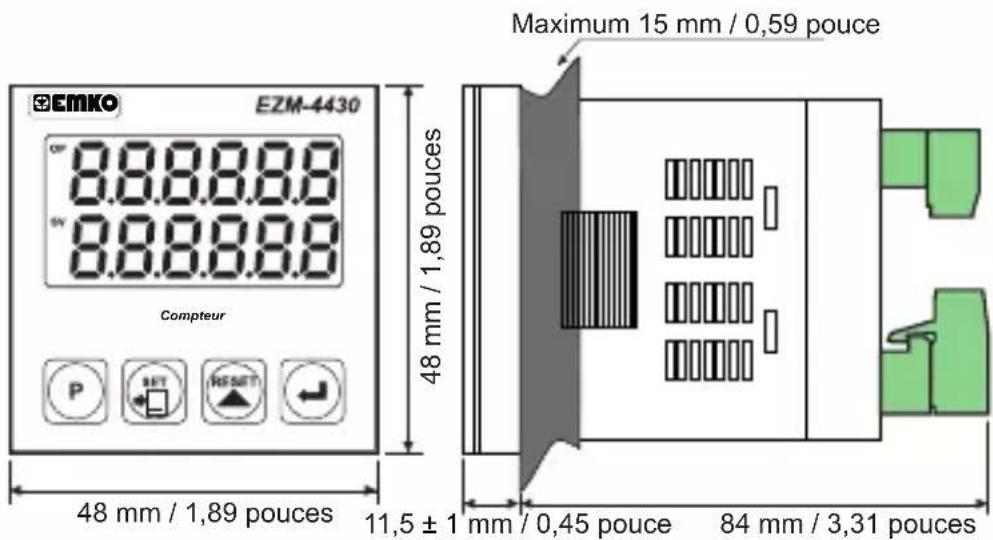

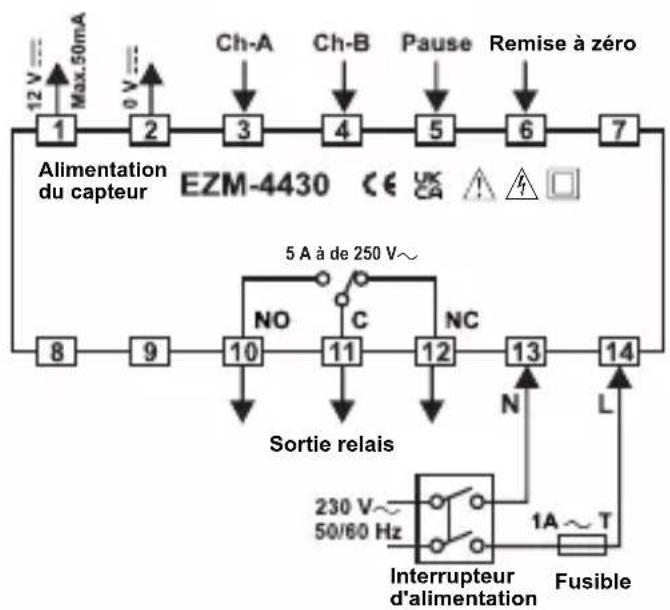

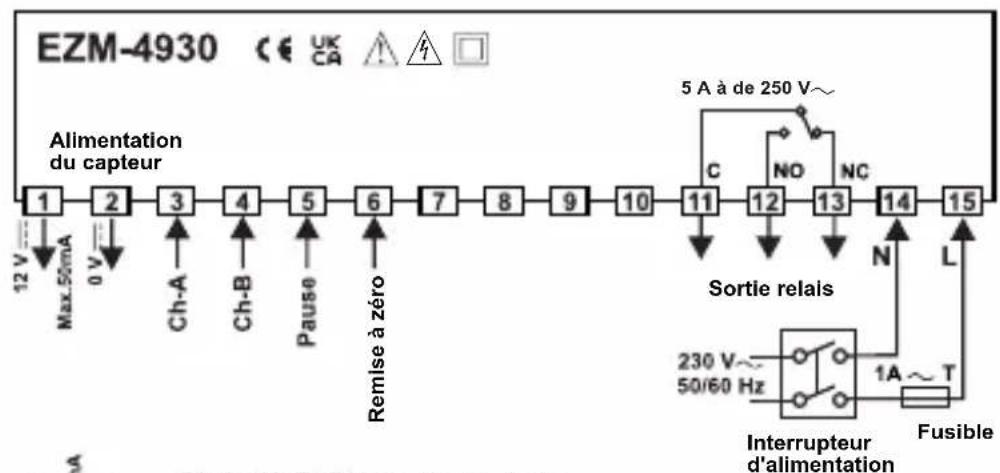

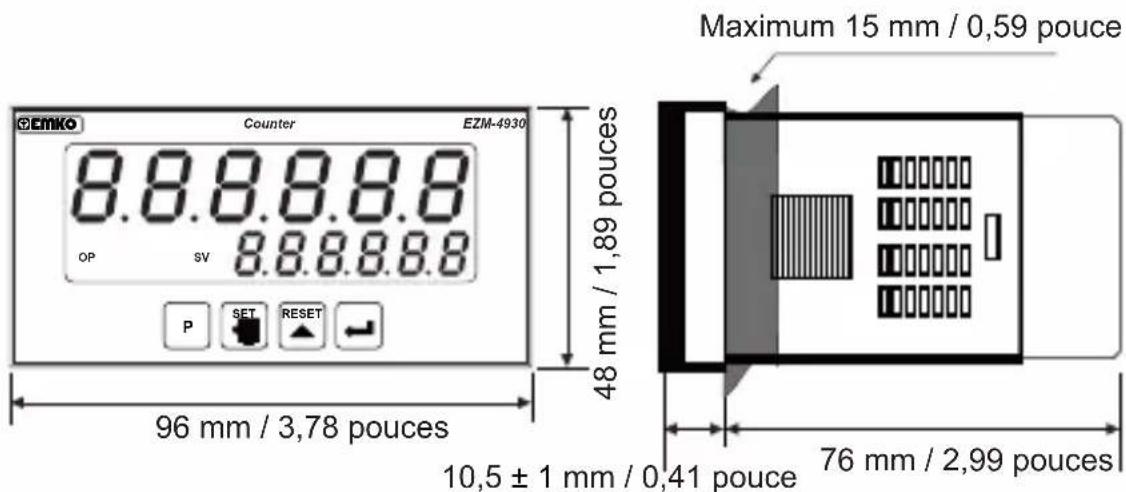

EZM-4430 : (48 x 48 mm, profondeur : 95 mm) EZM-4930 : (96 x 48 mm, profondeur : 96 mm) EZM-7730 : (72 x72 mm, profondeur :95,5 mm) EZM-9930 : (96 x 96 mm, profondeur : 96 mm)3 Découpe du panneau : EZM-4430 : (48 x 48 mm) EZM-4930 : (96 x 48 mm) EZM-7730 : (72 x72 mm) EZM-9930 : (96 x 96 mm) Câblages électriques Alimentation du capteurSortie relaisInterrupteur d'alimentationFusibleAlimentation du capteurSortie relaisInterrupteur d'alimentationFusibleAlimentation du capteurSortie relaisInterrupteur d'alimentationFusibleRemise à zéroRemise à zéroRemise à zéro5 A à de 250 VV5 A à de 250 VV5 A à de 250 VV

aAlimentation du capteurSortie relaisInterrupteur d'alimentation Fuse Remise à zéro5 A à de 250 VV

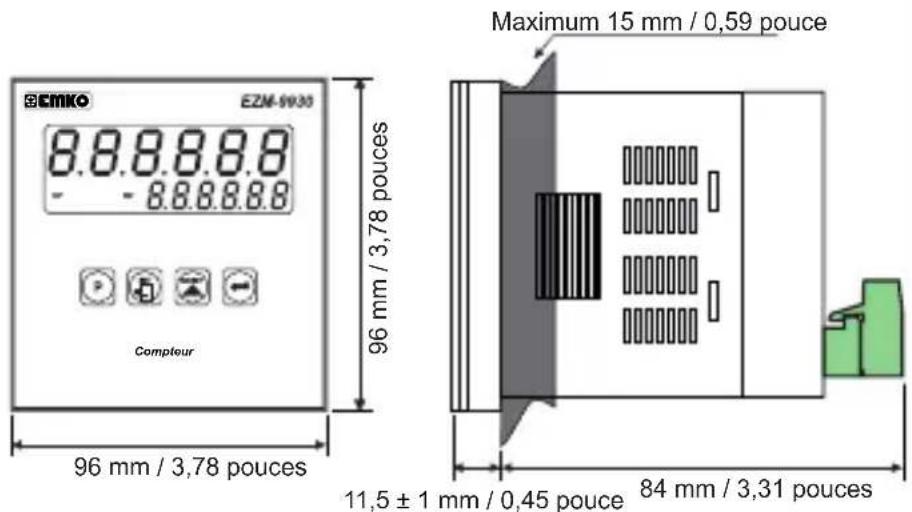

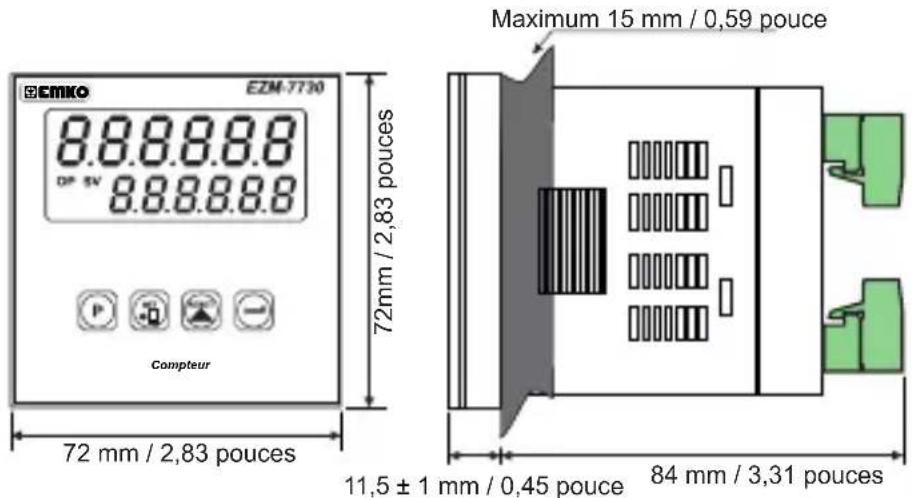

RESET AEMKO a72mm / 2,83 pouces 72 mm / 2,83 pouces 11,5 mm / 0,45 pouce± 1 84 mm / 3,31 pouces 11,5 mm / 0,45 pouce± 1 84 mm / 3,31 pouces Maximum 15 mm / 0,59 pouce Maximum 15 mm / 0,59 pouce 96 mm / 3,78 pouces 96 mm / 3,78 pouces Compteur Compteur AEMKO AEMKO

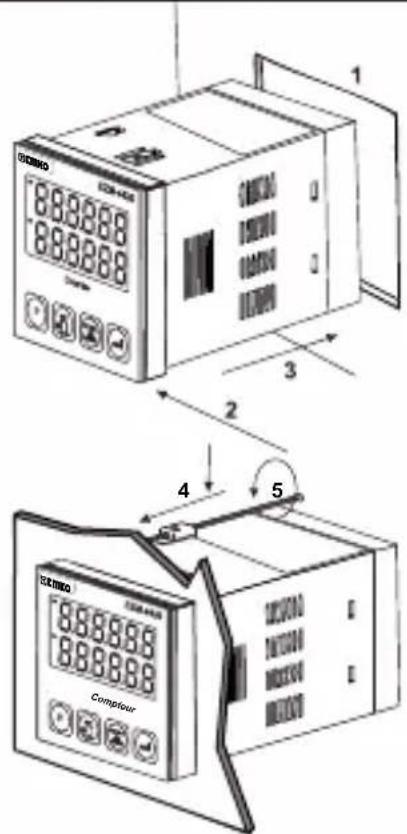

1 - Avant d'installer l'appareil dans votre panneau, assurez-

vous que la découpe du panneau a la taille appropriée.

2- Vérifiez la position du joint du panneau avant.

3- Insérez le produit à travers la découpe. Si la pince de

fixation est sur l'appareil, enlevez-la avant d'insérer l'appareil dans le panneau.

4- Insérez l'appareil dans la découpe du panneau en

commençant par la face avant.

5- Insérez les brides de fixation dans les trous situés sur les

faces supérieure et inférieure du produit et serrez les vis de fixation jusqu'à ce que l'appareil soit complètement immobilisé dans le panneau.

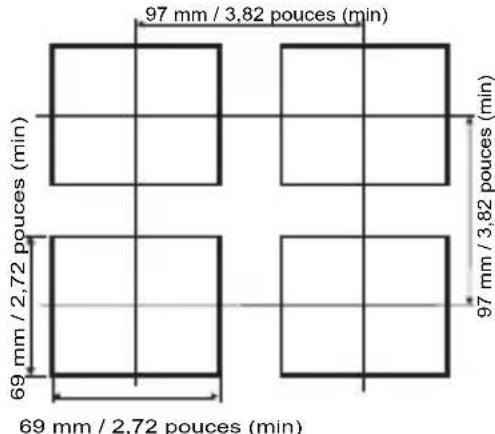

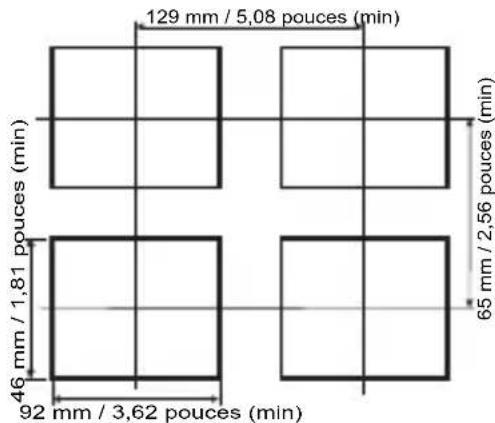

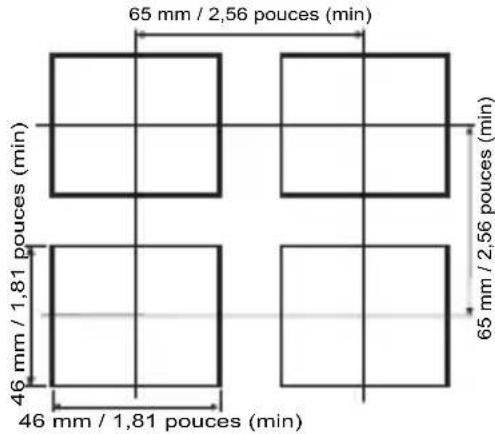

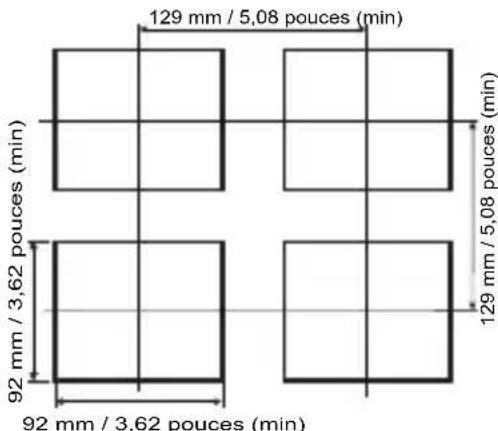

CompteurAEMKOAEMKO6 Découpe du panneau EZM-4430 EZM-4930 EZM-7730 EZM-9930 65 mm / 2,56 pouces (min) 46 mm / 1,81 pouces (min) 46 mm / 1,81 pouces (min) 65 mm / 2,56 pouces (min) 129 mm / 5,08 pouces (min) 46 mm / 1,81 pouces (min) 65 mm / 2,56 pouces (min) 97 mm / 3,82 pouces (min) 69 mm / 2,72 pouces (min) 69 mm / 2,72 pouces (min) 97 mm / 3,82 pouces (min) 129 mm / 5,08 pouces (min) 92 mm / 3,62 pouces (min) 129 mm / 5,08 pouces (min) 92 mm / 3,62 pouces (min) 92 mm / 3,62 pouces (min)7 Accès et modification des valeurs de consigne Écran principal Lorsque vous appuyez sur la touche de décalage, le 6e chiffre de la valeur de consigne commence à clignoter. Écran SET Appuyez à nouveau sur la touche de décalage. Le 5e chiffre de la valeur de consigne SET commence à clignoter. Le 4e chiffre de la valeur de consigne SET commence à clignoter. Augmentez le chiffre clignotant en appuyant sur la touche d'incrémentation Appuyez à nouveau sur la touche de décalage. Écran SET Écran SET

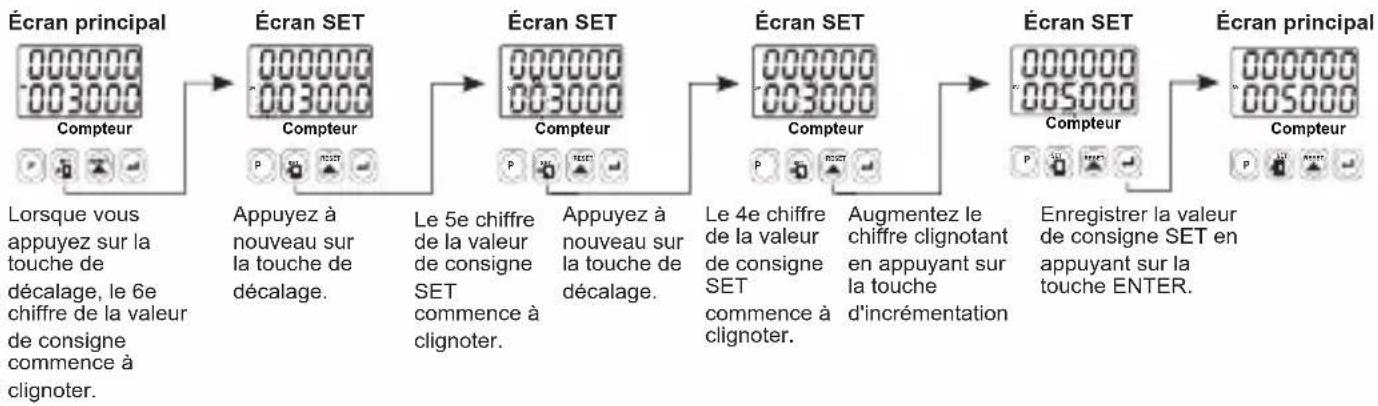

SET Compteur Compteur Compteur Compteur Enregistrer la valeur de consigne SET en appuyant sur la touche ENTER. Écran SET

SET Compteur Écran principal

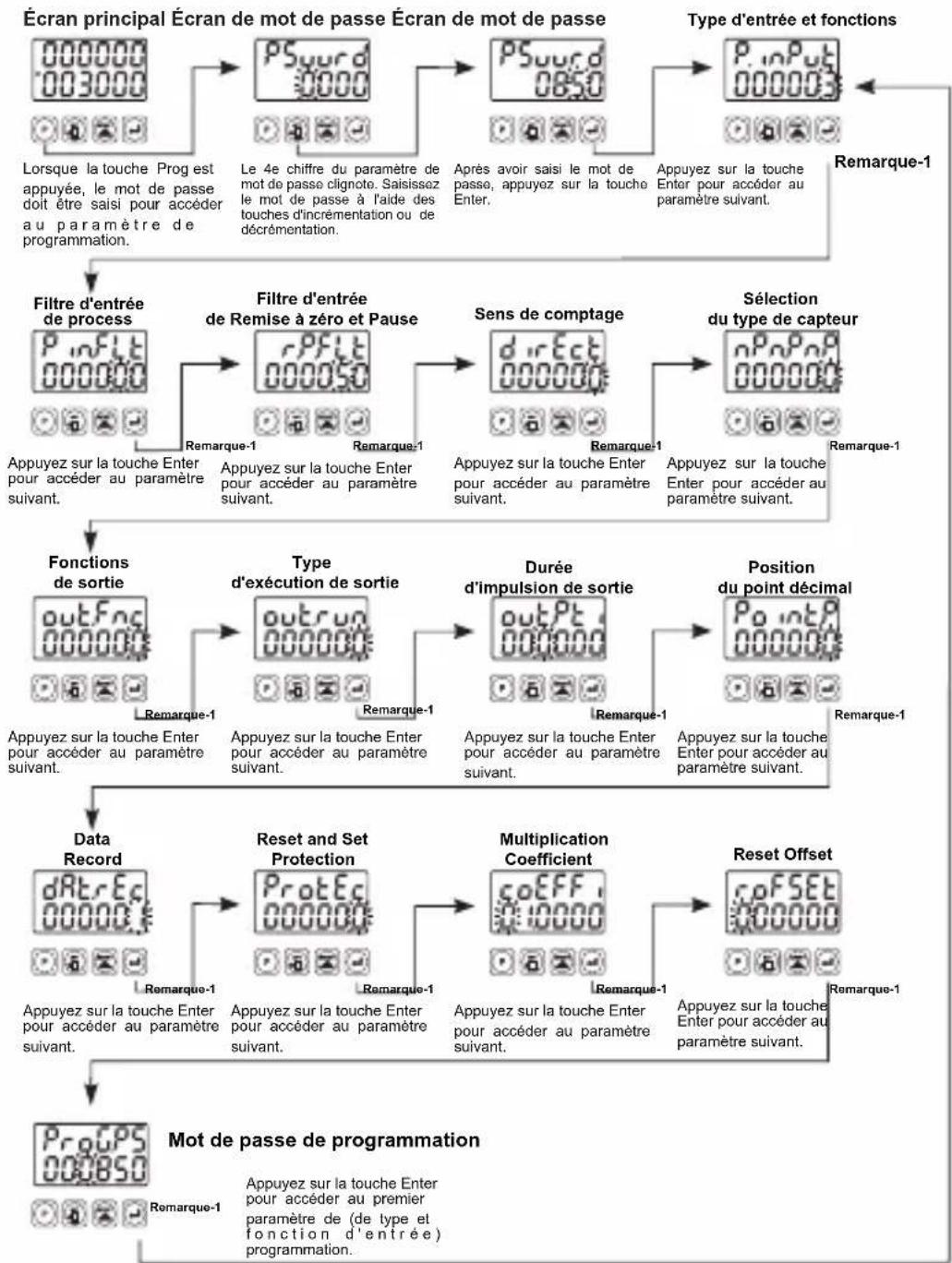

SET Compteur Accès aux paramètres de programmation Mot de passe de programmation Écran principal Écran de mot de passe Écran de mot de passe Type d'entrée et fonctions Filtre d'entrée de process Filtre d'entrée de Remise à zéro et Pause Sens de comptage Sélection du type de capteur Fonctions de sortie Type d'exécution de sortie Durée d'impulsion de sortie Position du point décimal Data Record Reset and Set Protection Multiplication Coefficient Reset Offset Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Remarque-1 Lorsque la touche Prog est appuyée, le mot de passe doit être saisi pour accéder a u p a r a m è t r e d e programmation. Le 4e chiffre du paramètre de mot de passe clignote. Saisissez le mot de passe à l'aide des touches d'incrémentation ou de décrémentation. Après avoir saisi le mot de passe, appuyez sur la touche Enter. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au paramètre suivant. Appuyez sur la touche Enter pour accéder au premier paramètre de (de type et f o n c t i o n d ' e n t r é e ) programmation.8 Remarque 1- La valeur du paramètre peut être modifiée à l'aide de la touche d'incrémentation. Lorsque la touche Enter est appuyée, la valeur du paramètre est enregistrée et le paramètre suivant est accessible. Remarque-2 Appuyez sur la touche « P » pour quitter sans enregistrer la valeur de paramètre. Ensuite, l'écran principal s'affiche. Définitions des paramètres :Type et fonctions d'entrée (par défaut=3) 0 : 1 : Décomptage sur l'entrée du front montant de l'entrée Ch-A (INC). (DEC) 2 : 3 : 4 : 5 :x1 Décalage de phase. (pour codeur incrémental 6 : x2 Décalage de phase. (pour codeur incrémental) 7 : x4 Décalage de phase. (pour codeur incrémental) Comptage sur le front montant de l'entrée Ch-A (INC) Upcount sur front montant de l'entrée Ch-A, Downcount sur front montant de l'entrée Ch-B. (INC / DEC) Comptage sur le front montant de l'entrée Ch-A, Décomptage sur le front montant de l'entrée Ch-B. (INC/INC) Comptage sur le front montant de l'entrée Ch-A lorsque Ch-B est à 0 Décomptage sur l'entrée du front montant de l'entrée Ch-A lorsque Ch-B est à 1 . (HAUT/BAS) : Temps de filtre pour les entrées Ch-A et Ch-B (par défaut=0) : Temps de filtre pour les entrées Remise à zéro et Pause (par défaut=50) Elle est utilisée pour empêcher le rebondissement du contact électrique ou contre tout signal inférieur à la durée d'impulsion défini. Il peut être réglé de à millisecondes. :Sens de comptage (par défaut=0) Décomptage. (Prédéfinir--> 0 ) Comptage. (0 -->Prédéfinir) :Sélection du type de capteur (par défaut=0) Le type de capteur PNP est sélectionné. Le type de capteur NPN est sélectionné. Elle est utilisée pour empêcher le rebondissement du contact électrique ou contre tout signal inférieur à la durée d'impulsion défini. Il peut être réglé de à millisecondes. :Fonctions de sortie (par défaut = 0)

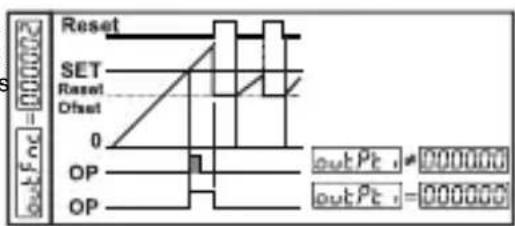

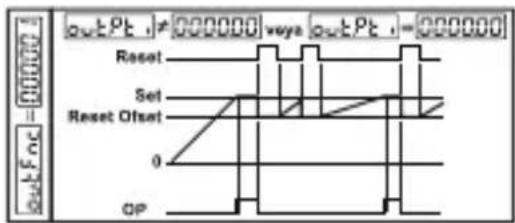

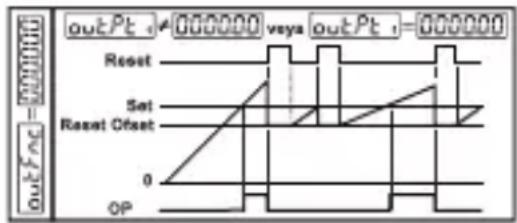

Remise à zéro manuelle-1 : Le process effectue le comptage jusqu'à ce que survienne la remise à zéro manuelle. Lorsque la valeur de comptage atteint la valeur de consigne SET, la position de sortie est modifiée.9

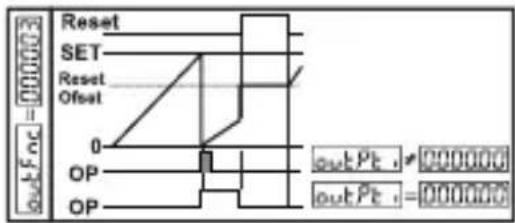

Remise à zéro manuelle-2 : Le process effectue le comptage jusqu'à ce que survienne la remise à zéro manuelle. Lorsque la valeur de comptage atteint la valeur de consigne SET, la position de sortie est modifiée. Le comptage ne change pas au-delà de la valeur de consigne SET. La position de sortie ne change pas, jusqu'à ce que survienne la remise à zéro manuelle.

Remise à zéro manuelle-3 : Le process effectue le comptage jusqu'à ce que survienne la remise à zéro manuelle. Lorsque la valeur de comptage atteint la valeur de consigne SET, la position de sortie est modifiée. Après la fin de la durée d'impulsion de la sortie , la position de sortie modifie l'ancienne position.

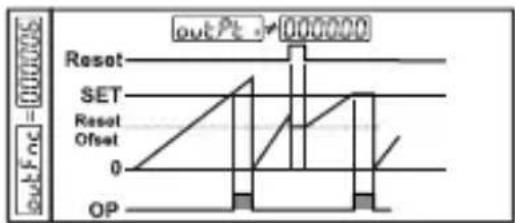

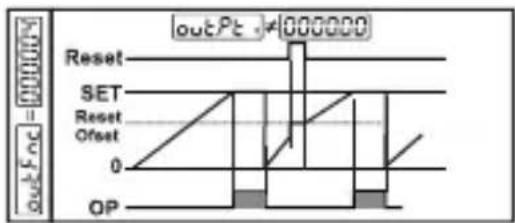

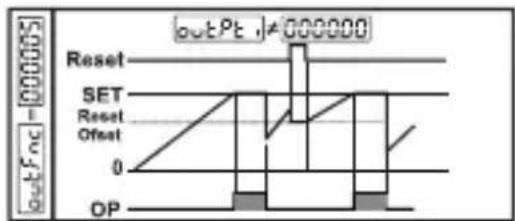

Remise à zéro automatique-1 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. Réglez la valeur du process automatiquement et le comptage continuera de "0" (jusqu'au comptage) ou “Set”(décomptage). Après la fin de la durée d'impulsion de la sortie , la position de sortie modifie l'ancienne position.

Remise à zéro automatique -2 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. Le comptage ne continue pas au-delà de la valeur de consigne Set. La valeur de process est remise à zéro automatiquement, et le comptage continuera de "0" (comptage) ou "Set" (décomptage) et la position de sortie modifie l'ancienne position à la fin de la durée de l'impulsion de sortie.

Remise à zéro automatique -3 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. La valeur de comptage devient zéro. (pour 0->P) le comptage recommence à la valeur “0”, mais la valeur de consigne Set est affichée sur l'écran de valeur de process. La position de sortie devient l'ancienne valeur, et la valeur réelle de comptage peut s'afficher à la fin de la durée d'impulsion de sortie.

Remise à zéro automatique -4 : Lorsque la valeur de comptage atteint la valeur de consigne Set, la position de sortie est modifiée. La valeur du comptage est remise à zéro automatiquement, le comptage continuera (0->P) et la position de sortie modifie l'ancienne position à la fin de la durée de l'impulsion de sortie.

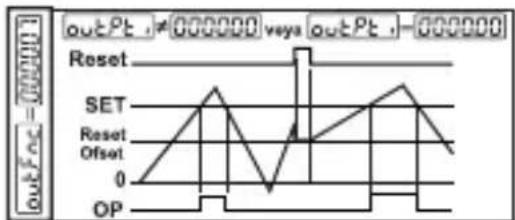

Remise à zéro automatique -5 : Le process effectue le comptage jusqu'à ce que survienne la remise à zéro manuelle. La durée d'impulsion de sortie. n'est pas prise en considération. Cette fonction peut être préférée sur les systèmes qui comptent ou décomptent dans le même temps.10 : ype d'exécution de sortie (par défaut = 0) : Durée d'impulsion de sortie (par défaut = 0,00) Elle détermine la durée d'activité de la sorti. Elle peut être réglée de 00,00 à 99,99 secondes. Si la durée est de 00,00 secondes, alors elle fonctionnera sans arrêt. : Position du point (par défaut=0) Entre le premier et deuxième chiffre Pas de point Entre le deuxième et troisième chiffre Entre le troisième et quatrième chiffre Entre le quatrième et cinquième chiffre : Remise à zéro et protection de consigne Set (par défaut=0) Pas de remise à zéro ni protection de consigne Set. Seule la protection de la touche de Remise à zéro est active. Seule la protection de la touche de consigne Set est active. Protection complète. La protection de la touche de Remise à zéro et de consigne Set est active. Normalement sous tension. Normalement hors tension. : Fiche de données (par défaut = 1) La valeur de comptage n'est pas sauvegardée dans la mémoire lorsque l'alimentation est coupée. La valeur de comptage est sauvegardée dans la mémoire lorsque l'alimentation est coupée et elle est restaurée à la remise sous tension. : Coefficient multiplicateur (par défaut = 01,0000) La valeur de comptage qui est lu depuis l'entrée du process est multipliée par cette valeur. La valeur du paramètre peut être réglée de 00,0000 à 99,9999. Si ce paramètre est réglé sur « 01,0000 », alors ce paramètre n'a pas d'effet sur le comptage de l'entrée du process, de sorte que la valeur du process soit égale au comptage d'entrée du process. : Compensation de Remise à zéro (par défaut = 0) Elle peut être réglée entre à . Lorsque le process est remis à zéro manuellement, le comptage du process commence à partir de cette valeur. : Mot de passe de programmation (par défaut = 0) Le mot de passe est utilisé pour avoir accès aux paramètres de programmation. Elle peut être réglée entre à . S'il est de , il n'y a pas de protection par mot de passe pour accéder aux paramètres de programmation. Si l'utilisateur accède aux paramètres de programmation en saisissant une valeur entre « 0 » et , l'utilisateur ne peut que voir les paramètres sans les modifier, sauf .11 Messages d'erreur dans le compteur programmable EZM-XX30 Paramètre de compensation de la remise à zéro Lorsque la touche PROG est appuyée, l'écran de saisie du mot de passe apparaîtra. Le chiffre le plus important du paramètre (4 chiffres pour ce paramètre) clignote. Appuyez sur la touche ENTER sans entrer le mot de passe. Aucun chiffre ne clignote. En appuyant sur la touche ENTER, l'utilisateur peut voir tous les paramètres sauf le mot de passe

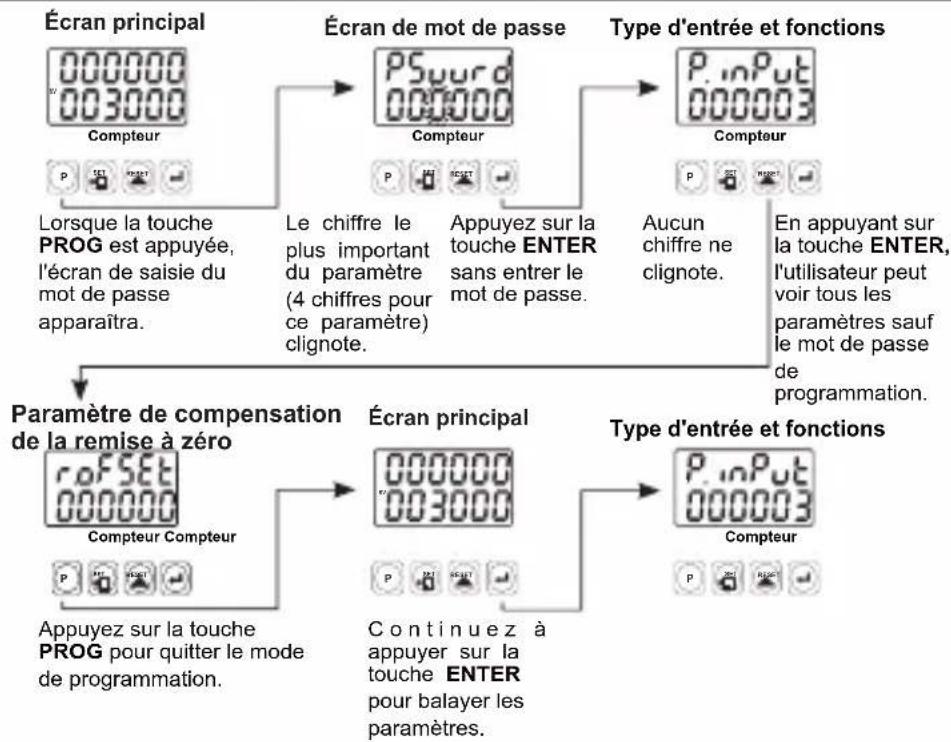

programmation. Appuyez sur la touche PROG pour quitter le mode de programmation. C o n t i n u e z à appuyer sur la touche ENTER pour balayer les paramètres. CompteurCompteurCompteurCompteur CompteurCompteur Écran de mot de passe Écran principal Type d'entrée et fonctions Écran principal Type d'entrée et fonctions

1- Si la valeur réelle clignote et le comptage est arrêté ;

Il apparaît si l'une des valeurs de comptage est plus grande que la valeur maximale de comptage. Pour supprimer cet avertissement et remettre à zéro la valeur de comptage, appuyez sur la touche RESET.

2- Si la valeur réelle clignote et le comptage est arrêté ;

Il apparaît si l'une des valeurs de comptage est plus petite que la valeur minimale de comptage. Pour supprimer cet avertissement et remettre à zéro la valeur de comptage, appuyez sur la touche RESET.

SET Compteur Installation

Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'utilisateur et les mises en garde ci-dessous. Dans l'emballage, - l'appareil (x1) - Brides de fixation (x2 pièces) - Manuel d'utilisateur (x1 copie) Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit. En cas de danger d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système. L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible. Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillanceEZM-4430 (48x48 1/16 DIN) A BC D E FG HI / U V W Z//100 0 0 Tension d'alimentationA 24 V V (-%15 ; +%10) 50/60 Hz 115 V V (-%15 ; +%10) 50/60 Hz

Sortie 1E Sortie relais (5 A à 250 VV, sur charge résistive)

Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil. Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie. N'utilisez pas l'appareil dans les atmosphères gazeuses, inflammables ou explosives. Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique. Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage. Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation. Garantie EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client. Maintenance Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique. Société du fabricant Informations de commande Informations sur le fabricant: Téléphone : [phone] Fax : [phone] Informations sur le service de réparation et de maintenance : Téléphone: [phone] Fax : [phone] Emko Elektronik Sanayi ve Ticaret A.Ş. Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı,

2. Sokak, No:3 16215 BURSA - TÜRKİYE

Emko Elektronik Sanayi ve Ticaret A.Ş. Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYEToutes les informations de commande de la série EZM-XX30 sont fournies dans le tableau ci-dessus. L'utilisateur peut configurer le produit de manière appropriée en utilisant les informations et codes dans le tableau et en les convertissant aux codes de commande. Tout d'abord, la tension d'alimentation, puis les autres spécifications doivent être déterminées. Veuillez remplir les blancs de code de commande en fonction de vos besoins. Veuillez nous contacter, si vos besoins sont en dehors des normes. Symbole désignant Vac V Symbole désignant Vcc Z Symbole désignant Vac et Vcc W

Votre partenaire technologique www.emkoelektronik.com.tr Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le manuel d'utilisation détaillé sur notre site internet.EZM-XX30 Contadores Programables
