| Tipo di prodotto | Contatore elettrico programmabile |
| Marca | Emko |
| Modello | EZM4430 |
| Dimensioni (frontale) | 48 x 48 mm |
| Profondità | 95 mm |
| Peso | 210 g |
| Display | Doppio display LED a 6 cifre (rosso PV, verde SV) |
| Alimentazione | 24 V~ (4 VA) o 115/230 V~ 50/60 Hz a seconda della versione |
| Consumo | 4 VA / 4 W (per versione 24 V~) |
| Uscita | 1 relè 5 A / 250 V~ |
| Ingressi | Conteggio Ch-A, Ch-B, azzeramento, pausa |
| Frequenza di conteggio max | 20 kHz (INC/DEC) o 10 kHz (sfasamento) |
| Tipo di sensore | NPN o PNP selezionabile |
| Temperatura di funzionamento | da 0 a 50 °C |
| Umidità | 0-90% senza condensa |
| Protezione | IP65 anteriore, IP20 posteriore |
| Funzioni principali | Conteggio, decremento, azzeramento automatico/manuale, coefficiente moltiplicatore |
| Manutenzione | Pulizia con alcol etilico o acqua; non utilizzare solventi idrocarburici |
| Sicurezza | Installazione da parte di un tecnico qualificato; spegnere l'alimentazione prima della manutenzione |
| Garanzia | 2 anni |
| Riparabilità | Riparazioni solo da un tecnico specializzato |
Domande frequenti - EZM4430 Emko
Domande degli utenti su EZM4430 Emko
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Contatore elettrico in formato PDF gratuitamente! Trova il tuo manuale EZM4430 - Emko e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EZM4430 del marchio Emko.

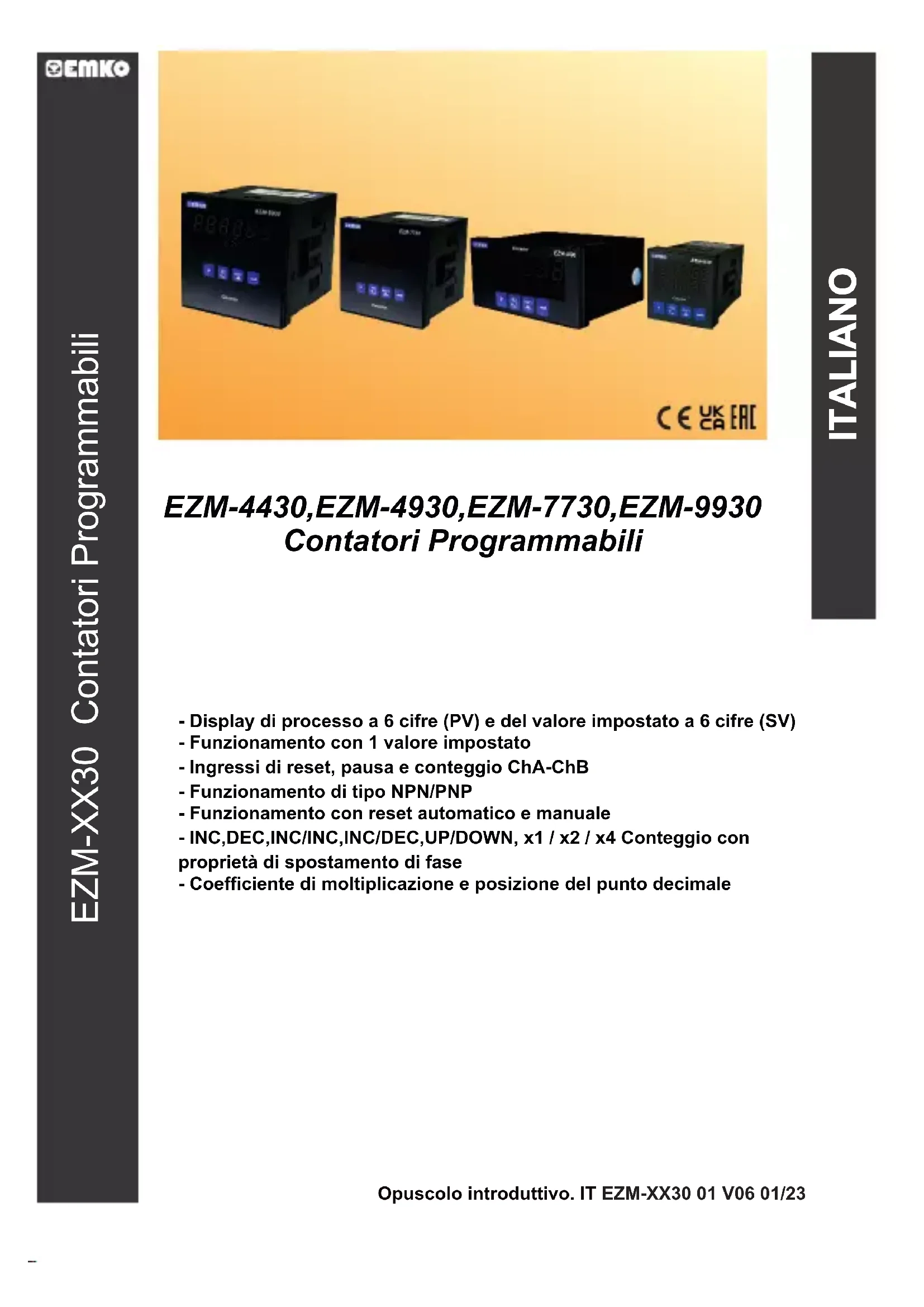

MANUALE UTENTE EZM4430 Emko
Normalmente con impulso nergised.
- Display di processo a 6 cifre (PV) e del valore impostato a 6 cifre (SV)
- Funzionamento con 1 valore impostato
- Ingressi di reset, pausa e conteggio ChA-ChB
- Funzionamento di tipo NPN/PNP
- Funzionamento con reset automatico e manuale
- INC,DEC,INC/INC,INC/DEC,UP/DOWN, x1 / x2 / x4 Conteggio con proprieta di spostamento di fase
- Coefficiente di multiplicazione e posizione del punto decimale
SPECIFICHE:
INGRESSI:
Ingressi di conteggio (Ch-A,Ch-B): Si possono collegare interrupttori, sensori capaciti o encoder.
Ingresso di reset: Si possono collegare interruptore, sensore di prossimità, capacitivo o encoder.
Ingressi di pusa: Si possono collegare interruptori, sensori capaciti o encoder.
Selezione del tipo di sensore: Si può selezionare NPN o PNP.
Funzione di reset: Automatico o manuale.
Tipi di ingresso conteggio e frequenza massima:
x1 / x2 / x4: Spostamento di fase (per encoder) Conteggio;Max.10 kHz.
Reset e filtro di ingresso pausa: 2-50 msec (regolabile nel parametro.)
USCITA
Uscita di processo: Uscita a relè (5A@250V~a carico resistivo)
TENSIONE DI ALIMENTAZIONE
230V 50 / 60Hz(-15% ; + 10%) 2.3VA
115VV(-15%；+10%) -2.3VA
24V V 50/60 Hz (-15%; +10%) 2.3VA
24 VZ(-%15;+%15) / 24 V ~ 50/60Hz(-%15;+%15)4VA
(Deve essere determinata in ordine.)
DISPLAY:
Display valore di processo:
EZM-4430 : Display a LED a 6 cifre da 8 mm rosso
EZM-4930 : Display a LED a 6 cifre da 13.2 mm rosso
EZM-7730 : Display a LED a 6 cifre da 10.8 mm rosso
EZM-9930 : Display a LED a 6 cifre da 13.2 mm rosso
Display valore impostato:
EZM-4430 : Display a LED a 6 cifre da 8 mm verde
EZM-4930 : Display a LED a 6 cifre da 8 mm verde
EZM-7730 : Display a LED a 6 cifre da 8 mm verde
EZM-9930 : Display a LED a 6 cifre da 8 mm verde
Display a LED : LED SV(valore impostato), OP(posizione di uscita).
CARATTERISTICHE AMBIENTALI e SPECIFICHE FISICHE
Temperatura di Funzionamento: 0...50°C
Umidità: 0-90%RH (nessuna condensazione),
Classe di protezione: Ip65 anteriore, Ip20 posteriore.
Peso:
EZM-4430 : 210 gr.
EZM-4930 : 240 gr.
EZM-7730 : 270 gr.
EZM-9930 : 340 gr.
Dimensioni:
EZM-4430: (48× 48mm ,profondita:95 mm)
EZM-4930: (96 x 48mm, profondita:96 mm)
EZM-7730: (72 x72mm, profondita:95.5 mm)
EZM-9930: (96 x 96mm, profondita:96 mm)
Taglio del pannello:
EZM-4430:(48x48mm)
EZM-4930:(96x48mm)
EZM-7730:(72x72mm)
EZM-9930:(96x96mm)

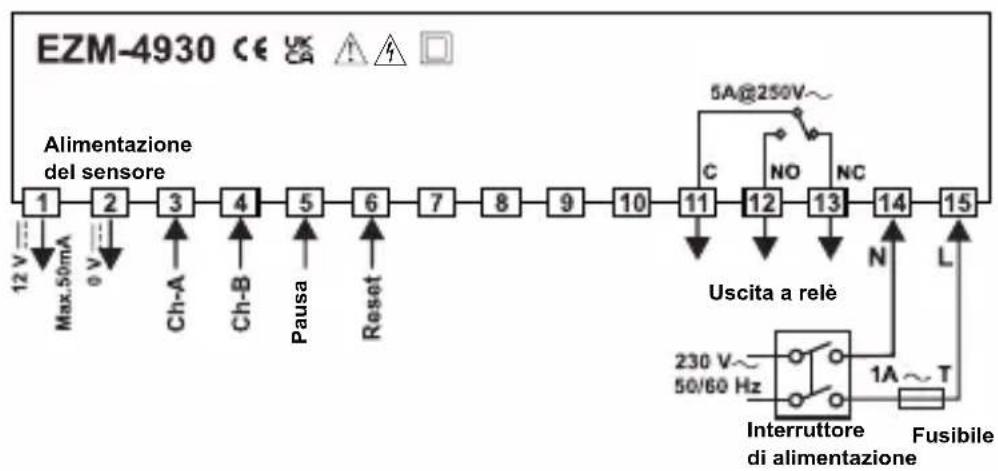

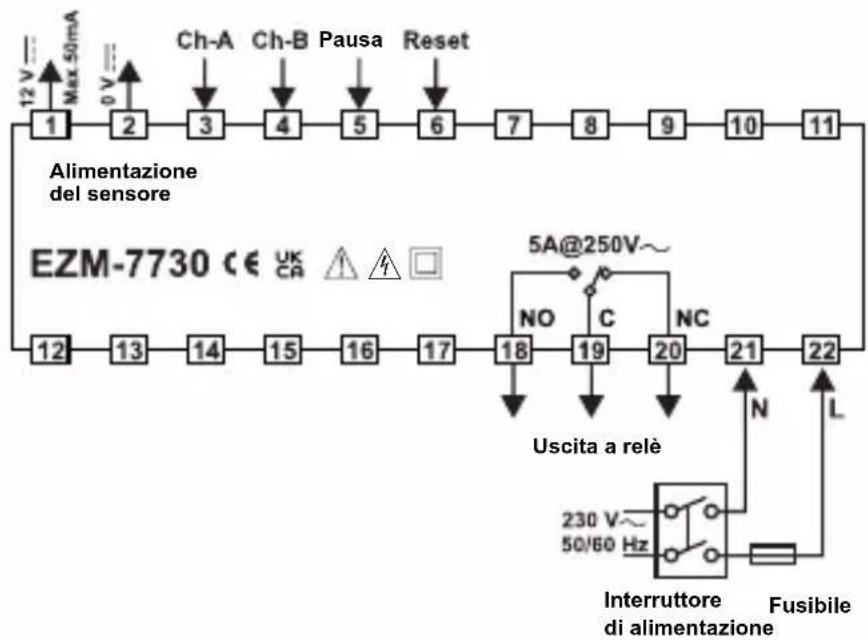

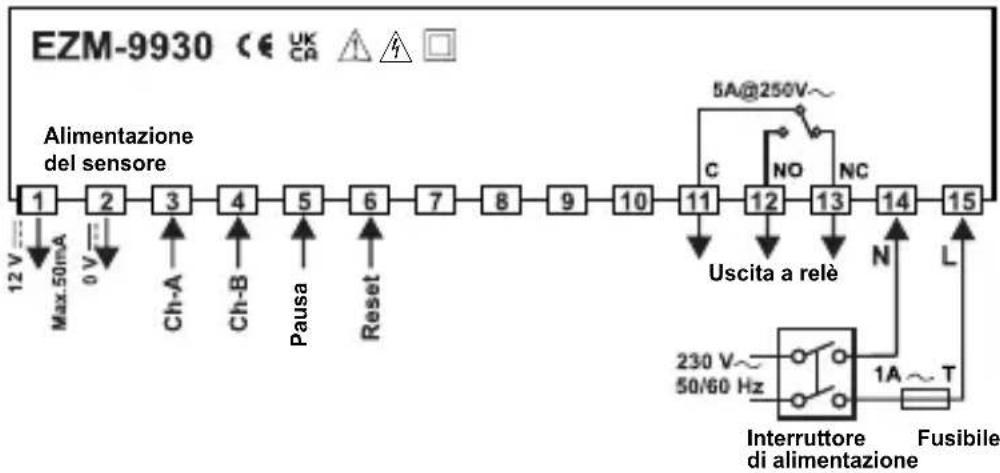

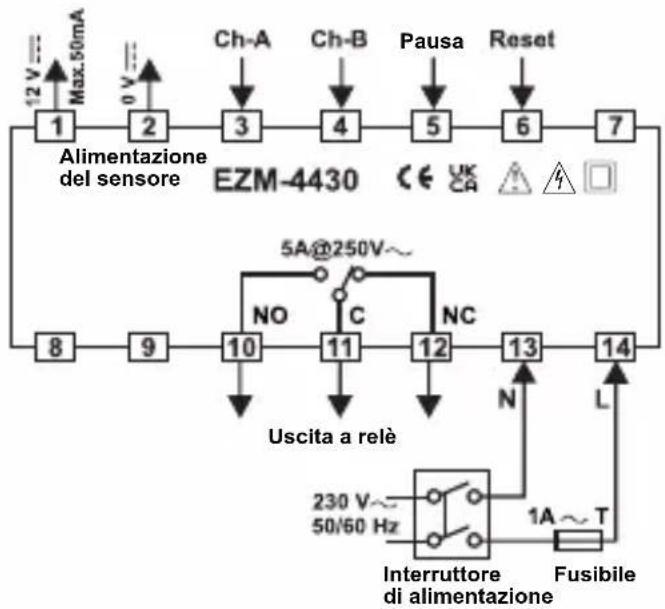

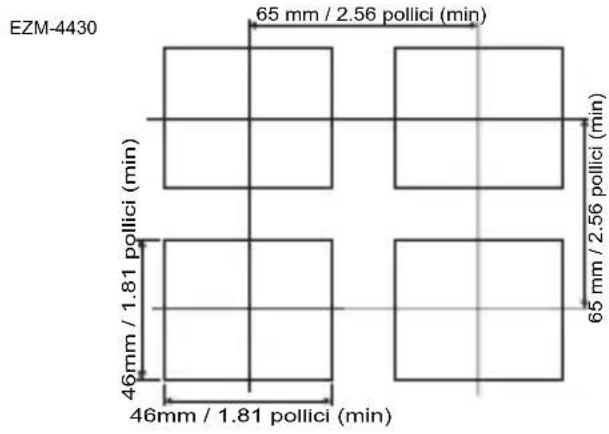

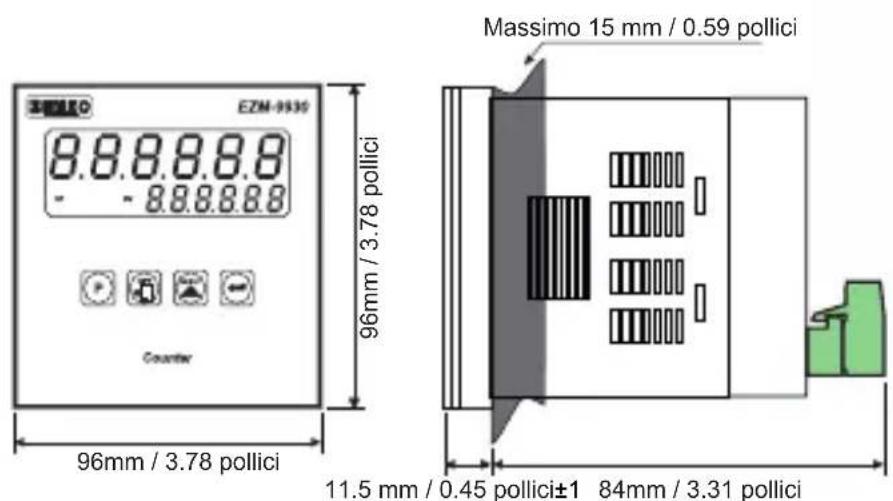

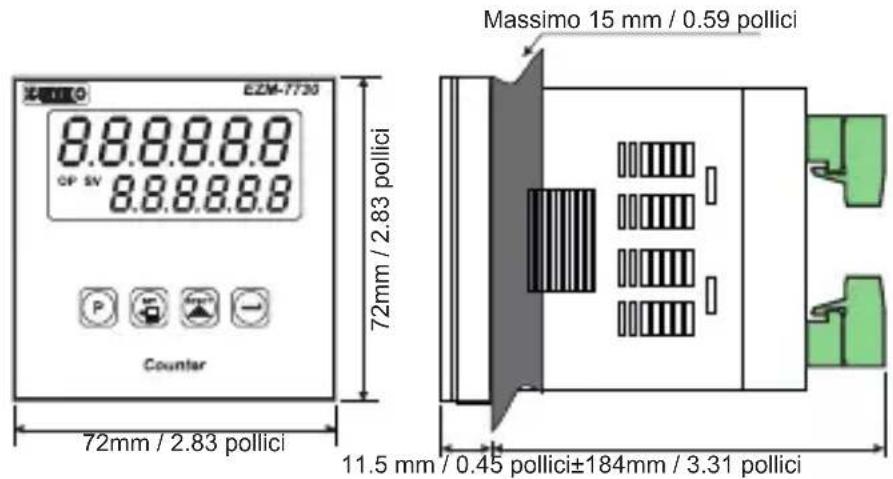

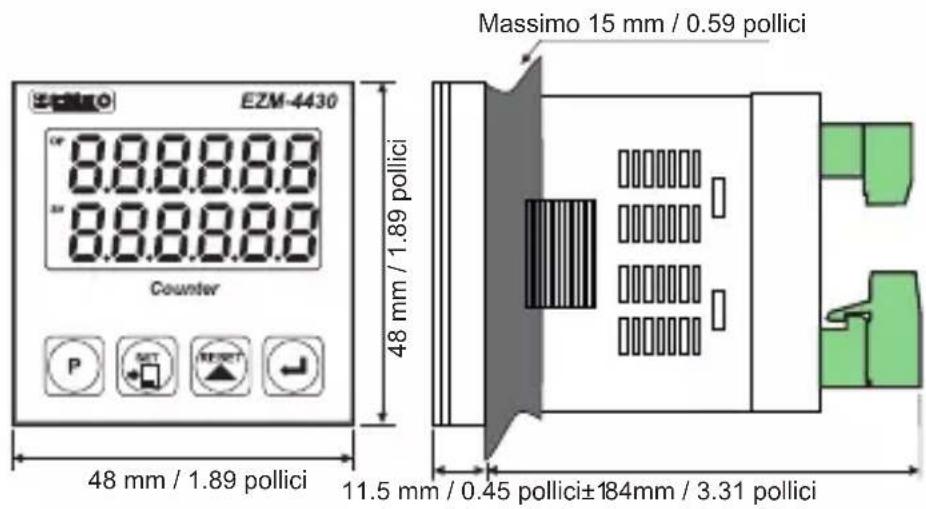

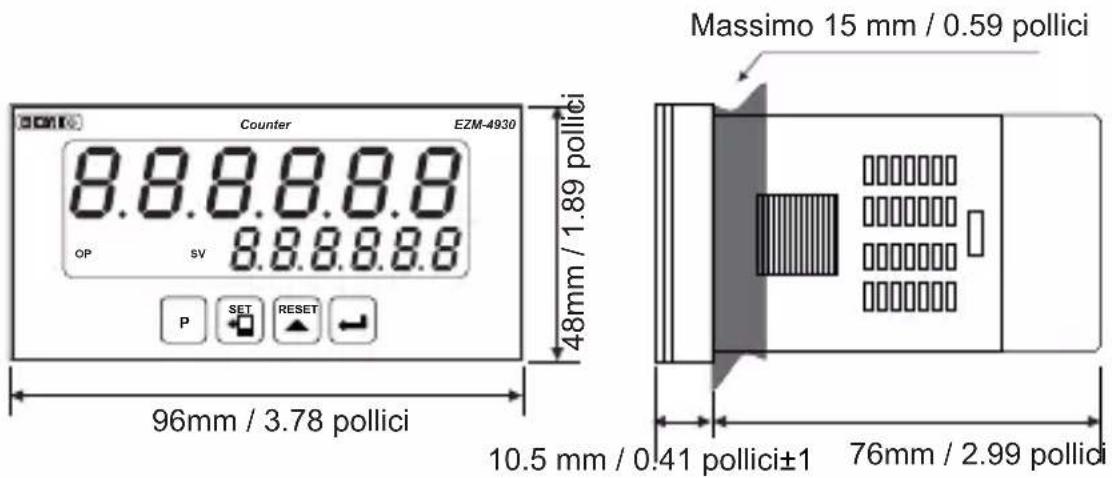

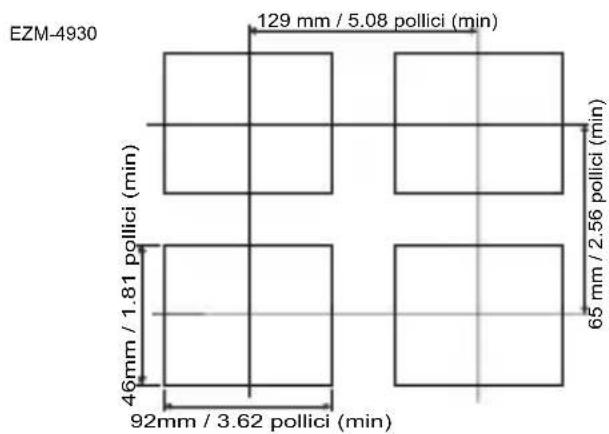

DIMENSIONI

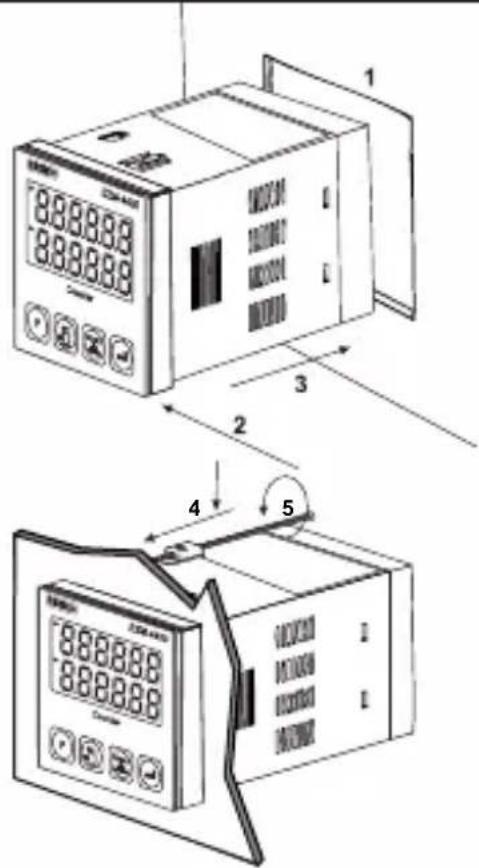

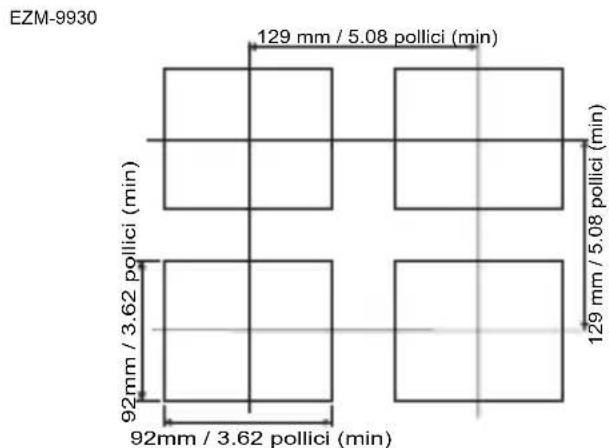

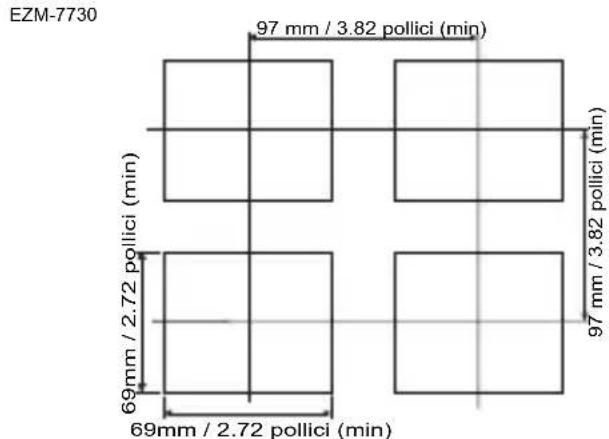

MONTAGGIO A PANNELLO
1 - Prima di montare il dispositivo nel pannello, assicurarsi che l'apertura del pannello sia adeguata.
2- Controllare la posizione della guarnizione del pannello frontale.
3 - Inserire il dispositorioattraverso le aperture. Se i morsetti di montaggio sono presenti sull'unità, estrarli prima di inserire l'unità nel pannello.
4-Inserire l'unità nell'aperture del pannello sulla parte frontale.
5-Inserire imorsetti di montaggio nei fori collocati sui lati superiore e inferiore del disposito v e avvitare le viti di fissaggio fino a quando l'unita risulta completamente ferma all'interno del pannello.

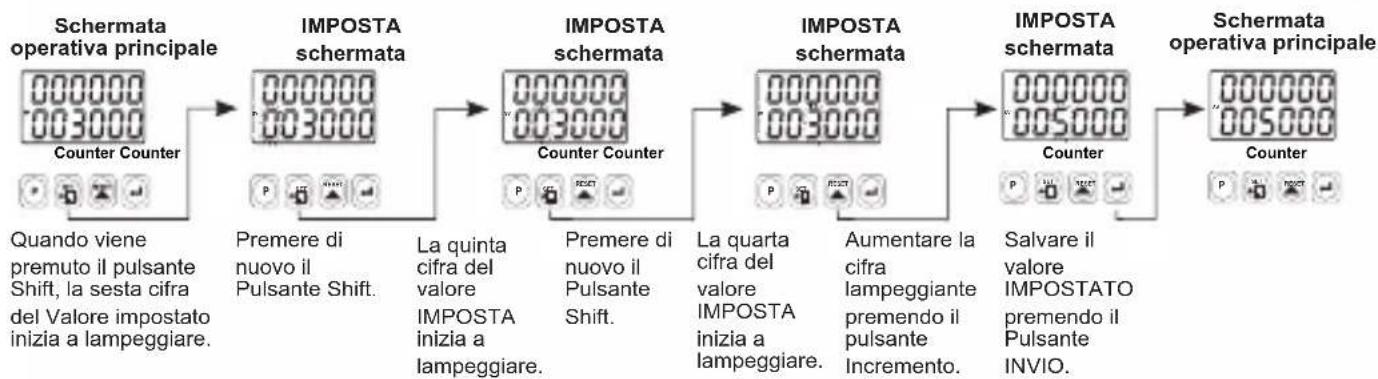

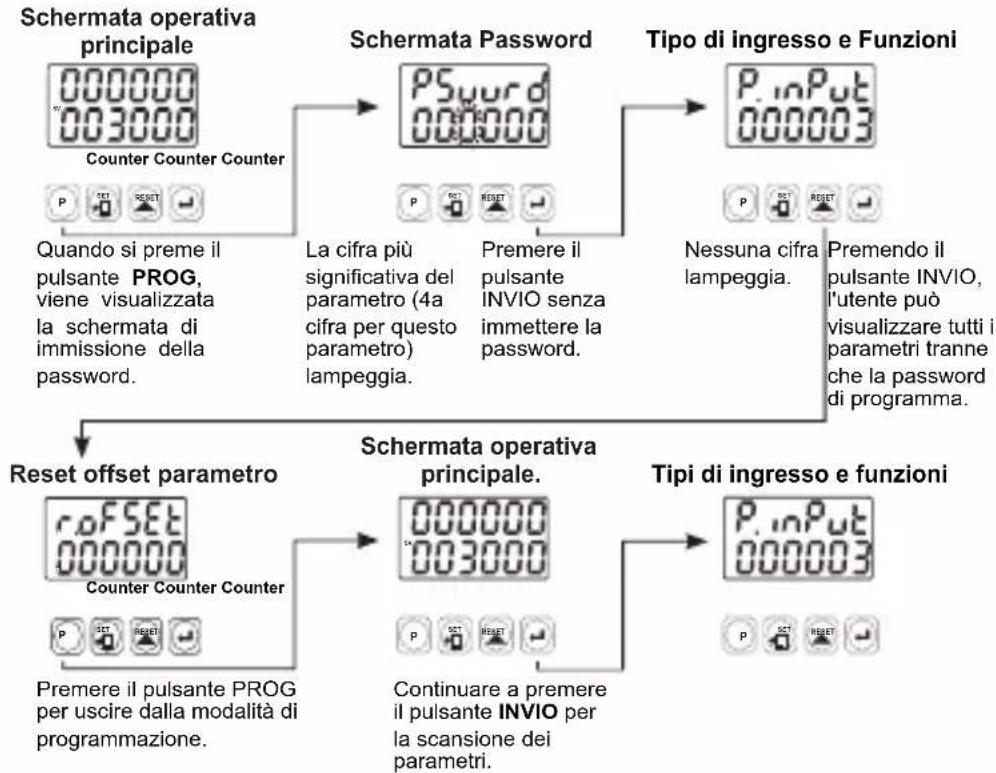

Accesso e modifica dei valori impostati

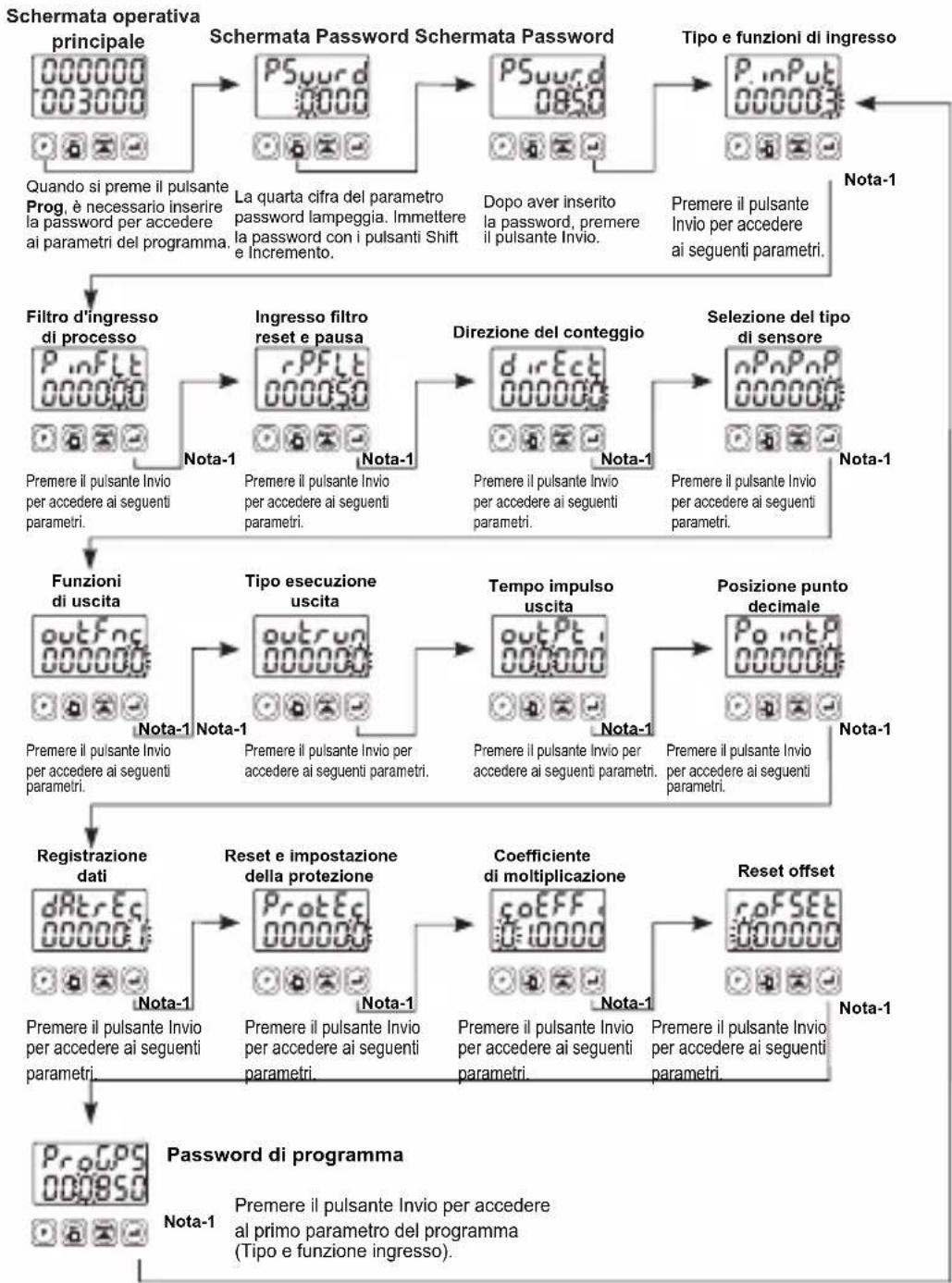

Accesso ai parametri del programma
Nota 1- Il valore del parametro può essere modificato con il pulsante incremento.
Quando si preme il pulsante Invio, il valore del parametro viene salvato e si accede al segmente parametro.
Nota 2- Premere il pulsante "P" per uscire alla valvare il valore del parametro,osi si visualizza la schermata operativa principale.
Definizioni dei parametri
_in_out : Tipo di ingresso e funzioni (predefinito=3)
0: Upcount sul fronte di salute dell'ingresso Ch-A.(INC)
1:Downcount sul fronte di salute dell'ingresso Ch-A. (DEC)
2: Upcount sul fronte di salute dell'ingresso Ch-A, Downcount sul fronte di salute dell'ingresso Ch-B. (INC/DEC)
3: Upcount sul fronte di salute dell'ingresso Ch-A, Upcount sul fronte di salute dell'ingresso Ch-B. (INC/INC)
4: Upcount sul fronte di salute dell'ingresso Ch-A quando Ch-B è a 0 Downcount sul fronte di salute di Ch-A quando Ch-B è a 1. (SU/GIù)
5 : x1 Spostamento di fase (per encoder incrementale)
6 : x2 Spostamento di fase (per encoder incrementale)
7: x4 Spostamento di fase (per encoder incrementale)
P:Tempo di filtraggio per gli ingressi Ch-A e Ch-B (predefinito=0)
Viene utilizzato per la protezione contro l'antirimbalzo del contatto elettrico o il segnale che risulta inferiore al tempo di impulso determinato.
Può essere regolato da 00000 a 000050 millisecond.
:tempo di filtraggio per gli ingressi di reset e pausa (predefinito = 50)
Viene utilizzato per la protezione contro l'antirimbalzo del contatto elettrico o il segnale che risulta inferiore al tempo di impulso determinato.
Può essere regolato da 00002a 000050 millisecond.
dirEct:Direzione di conteggio (predefinito=0)
Upcount. (0 ->predefinito)
Downcount. (Predefinito-->0)
nPnPnP :Selezione del tipo di sensore (predefinito = 0
NPN il tipo di sensore è selezionato.
PNP il tipo di sensore è selezionato.

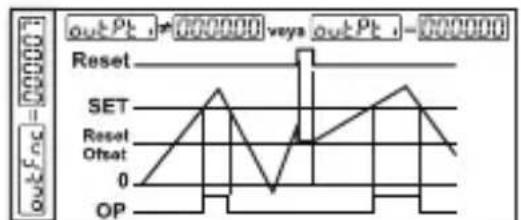

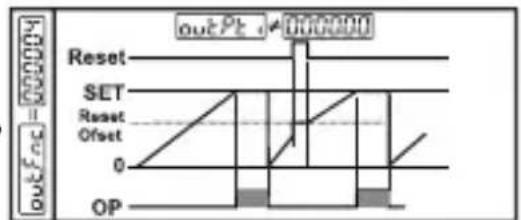

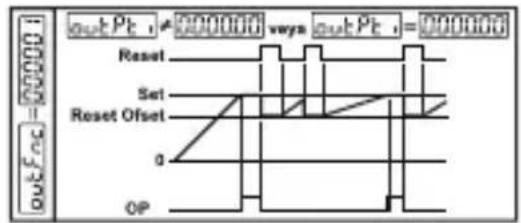

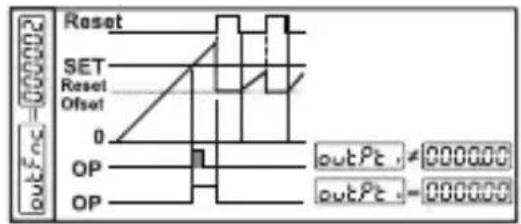

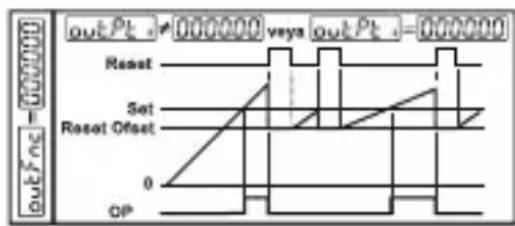

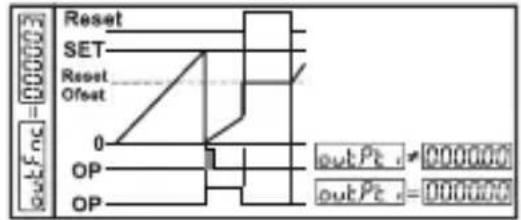

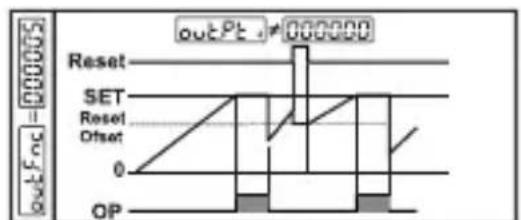

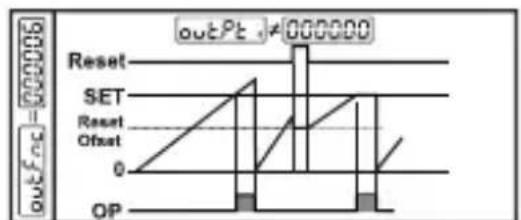

outFnc :Funzioni di uscita (predefinito = 0
0:Reset-1 manuale: Conta dei processi, sono al reset manuale. Quando il valore di conteggio raggiunge il valore impostato, la posizione di uscita viene modificata.
1:Reset-2 manuale: Conta dei processi, sono al reset manuale. Quando il valore di conteggio raggiunge il valore impostato, la posizione di uscita viene modificata. Il conteggio non cambia e continua altri valore impostato. La posizione di uscita non cambia finché noniene eseguito il reset manuale.
2:Reset-3 manuale: Conta dei processi, fino al reset manuale. Quando il valore di conteggio raggiunge il valore impostato, la posizione di uscita viene modificata. Al termine del tempo di impulso dell'uscita outPt le posizioni di uscita cambiano la vecchia posizione.
3:Reset-1 automatico:Quando il valore di conteggio raggiunge il valore impostato, la posizione di uscita viene modificata automaticamente e il conteggio continuera da "0" (upcount) o "Set" (downcount). Al termine del tempo di impulso dell'uscita outPt, le posizioni di uscita cambiano la vecchia posizione.
4: Reset-2 automatico: Quando il valore di conteggio raggiunge il valore impostato, la posizione dell'uscita viene modificata e il conteggio non continua altre valore impostato. Il valore di processo viene resettatto automaticamente, il conteggio continua da "0" (upcount) o "Imposta" (downcount) e la posizione di uscita cambia la vecchia posizione alla fine del tempo dell'impulso di uscita.
5: Reset-3 automatico: Quando il valore di conteggio raggiunge il valore impostato, la posizione dell'uscita viene modificata. Il conteggio si azzera. (Per 0->P) Il conteggio si riavvia sul valore "0", ma il valore impostato viene visualizzato nella schermata. Valore di processo.La posizione di uscita diventa vecchia e il valore reale del conteggio più essere visualizzato alla fine del tempo dell'impulso di uscita.
6: Reset-4 automatico: Quando il valore di conteggio raggiunge il valore impostato, la posizione di uscita viene modificata. Il valore di conteggio viene ripristinato automaticamente e il conteggio continua (per 0->P) e la posizione di uscita cambia la vecchia posizione alla fine del tempo dell'impulso di uscita.
7:Reset-5 automatico: conteggi processo fino a quando si verifica il reset manuale. Il tempo di impulso in uscita non tiene conta di但这a funzione che può essere preferita su sistemi che risultano uguali in upcounte downcount.
outrun : Tipo di esecuzione dell'uscita (predefinito = 0)
Normalmente disalimentato.
Normalmente alimentato.
:Tempo di impulso in uscita (predefinito = 0.00)
Determine il tempo di attivazione dell'uscita, che cui possere regolato da 00.00 a 99.99 secondi. Se è di 00.00 secondi, alla funzione a tempo indeterminato.
PntP: Posizione del punto (predefinito=0)
Nessun punto.
Trla prima e la seconda cifra.
00002 Tra la seconda e la terza cifra.
Tralaterzae laquartacifra.
00004 Tra la quarta e la quinta di cifra.
_tr_E_C : Registrazione dati (predefinito = 1
Il valore del conteggio viene salvato in memoria quando l'alimentazione viene scollegata e ripristinato all'accensione.
Il valore del conteggio non viene salvato in memoria quando l'alimentazione viene scollegata.
Protec:Ripristino e impostazione della protezione (predefinito=0)
000000 Nessun reset e impostazione della protezione
E attiva solo la protezione del pulsante di reset.
00002 E attiva solo la protezione dei pulsanti Imposta.
00003 Protezione completa. la protezione dei pulsanti Reset e Imposta è attiva.
coEFF : Coefficiente di multiplicazione (predefinito=01.0000)
Il valore del conteggioLETTO dall'ingresso di processo viene multiplicativo per questo valore. Il valore del parametropuo essere regolato da 00.0000a99.9999.Se quello parametro è impostato su "01.0000", Questo parametro non ha alcun effetto sul conteggio degli ingressi di過程, quindi il valore di processo è uguali al conteggio degli ingressi di conteggio.
roF5Et : Reset offset (predefinito=0)
Può essere regolato da a . Quando il processo viene reimpostato manualmente, il processo di conteggio inizia da questo valore.
ProPS : Password del programma (predefinito=0)
Vieneutilizzata per accedereai parametri delprogramma.
Può essere regolato da a 009999
Se è [00000]; non è presente alcuna protezione con password per l'accesso ai parametri del programma.
Se l'operaatore accede ai parametri del programma digitando da "0" a PS_uru , alla l'operaatore cui visualizzare il parametro alla modiche, eccetto.

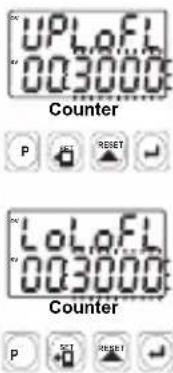

Messaggi di erreore nel contatore programmabile EZM-XX30
1- Se il valore reale lampeggia e il conteggio viene interrotto;
Si visualizza se uno qualsiasti dei valori del conteggio è maggiore del valore di conteggio massimo.
Per rimuovere quello avviso e resettare il valore di conteggio, premere il pulsante RESET.
2-Se il valore reale lampeggia e il conteggio viene interrotto;
Si visualizza se uno qualsiasti dei valori del conteggio è minore del valore di conteggio minimo.
Per rimuovere quello avviso e resettare il valore di conteggio, premere il pulsante RESET.
Installazione
Prima di iniziare l'installazione di quello prodotto, leggere attendamente il manuale di istruzioni e le avventenze riportate di seguito.
Nella confezione,
- Unità monoblocco
- Morsetti di montaggio in due pezzi
- Manuale di istruzioni per l'uso del monoblocco
Prima dell'installazione si raccomanda un'ispezione visiva di questo prodotto per individuare eventuali danni verificati durante la spedizione. è responsabilità dell'utente assicurarsi che il prodotto venga installato da tecnici meccanici ed elettrici qualiati.
Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di但这a unità, spegnere l'implanto e分开are il collegamento elettrico del dispositivo dal systema.
L'unità viene normalmente fornita perché interrottore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.
Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare quasti. Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.
Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi. Non utilizzato l'unità in atmospere gassose combustibili o esplosive. Durante l'installazione meccanica alcune frese metalliche possono causare lesioni alle mani, è necessario fare attenzione.
Il montaggio del prodotto su unsystema deveseessere effettuato con i morsetti di montaggio in dotazione. Non effettuare il montaggio del dispositivo con morsetti di montaggio inadeguati. Assicurarsi che il dispositivo non cada durante il montaggio. E responsabilità dell'utente se il dispositivo vieneutilizzatoinunmode nonspecificatoinquesto manuale diistruzioni.
Garanzia
EMKO Elektronik garantisce che il dispositivo fornito sia privo di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre alla data di segna. Questa garanzia risultta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.
Manutenzione
Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne. Non pulire la custodia con solventi a base di idrocarburi ( benzina, tricloroetilene, ecc.). L'uso di questi solventi cui ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.
Altre Informazioni
Informazioni sul Produzione:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Bursa Organize Sanayi Bolgesi, (Fethiye OSB Mah.)
Ali Osman Sonmez Bulvarı, 2. Sokak, No:3 16215
BURSA - TÜRKİYE
Telefono : +90 224 261 1900
Fax : +90 224 261 1912
Informazioni sul servizio di riparazione e manutenzione:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Bursa Organize Sanayi Bolgesi, (Fethiye OSB Mah.)
Ali Osman Sonmez Bulvari, 2. Sokak, No:3 16215
BURSA - TÜRKİYE
Telefono : +90 224 261 1900
Fax : +90 224 261 1912
| EZM-4430 (48x48 1/16 DIN) |
| EZM-4930 (96x48 1/8 DIN) |
| EZM-7730 (72x72 DIN) |
| EZM-9930 (96x96 1/4 DIN) |
| ABCDEFGHIJ | ||||||||||
| 0 | 0 | /1 | 0 | 0 | 0 | / | ||||
Tensione di alimentazioneA
| 2 | 24 V~(-%15;+%15) 4VA/4W |
| 3 | 24 V ~ (-%15;+%10) 50/60Hz |
| 4 | 115 V ~ (-%15;+%10) 50/60Hz |
| 5 | 230V ~ (-%15;+%10) 50/60Hz |
| 9 | Cliente (massimo 240V ~ (-%15;+%10))50/60Hz |
E Uscita-1
1 Uscita a relè (5A @ 250 V ~ a carico resistivo)
Tutte le informazioni per l'ordine della series EZM-XX30 sono indicate nella tabella sulla riportata. L'utente può creare la configurazione del dispositivo appropriato in base alle informazioni e codici della tabella e convertirli in codici di ordinazione. In primo luogo, deve essere determinata la tensione di alimentazione, poi le altre specifiche.
Si prega di compilare gli spazi vuoti del codice d'ordine in base alle proprie esigenze.
Si prega di contattarci nel caso le vostre esigenze siano fuori dagli standard.
Il symbolo significa Vac
Il symbolo --- significa Vdc
Il symbolo ≈ significa Vace Vdc
EMKO
II tuo partner technologico
Grazie mille per aver scelto di utilizzato i prodotti Emko Elektronik, visitate la nostra pagina web per scaricare il manuale utente dettagliato.
www.emkoelektronik.com.tr
