MODE D'EMPLOI THBDH011DPN THOMSON

LIRE ATTENTIVEMENT LES INSTRUCTIONS Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.FR-2

Attention ! Le radiateur ne doit être mis en marche, seulement lorsque les roulettes sont parfaitement bien fixées.

Lire attentivement la notice avant toute première utilisation de l’appareil.

Le produit doit être installé en respectant les règles nationales d'installation.

Il est nécessaire de surveiller et d’être prudent lorsque l’appareil est à portée des enfants.

Cet appareil est uniquement destiné à une utilisation domestique et intérieure. Ne pas l’utiliser à l’extérieur. Utiliser l’appareil uniquement comme indiqué sur la notice.

Toute autre utilisation non conforme aux instructions du fournisseur pourrait causer des dommages matériels ou blesser une personne. Ne pas utiliser cet appareil à d’autres fins que celles prévues par le fabricant.

Utiliser ce produit dans une pièce bien aérée et ventilée. Ne pas le couvrir.

Ne jamais essayer d’ouvrir les éléments remplis d’huile, de démonter les boutons de commande, d’introduire des objets dans la grille de ventilation. Le fabricant ne pourrait être tenu pour responsable.FR-3

Ne pas laisser ce produit sans surveillance lorsqu’il fonctionne. En cas de non-utilisation, toujours s’assurer que le produit est bien sur la position « Arrêt » et le débrancher de la prise.

De grandes précautions doivent être prises lors de son utilisation par ou près d’enfants ou de personnes âgées.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Ne pas mettre le câble sous un tapis ou tout objet lourd et ne pas couvrir.

Le tenir hors des points de passage afin d’éviter tout incident. Ne pas utiliser sur des surfaces instables.

Afin de prévenir tout risque d’incendie ou d’électrocution, il est impératif de ne pas exposer cet appareil à la pluie ou à l’humidité et de ne pas l’ouvrir. L’appareil contient des parties électriques qui pourraient vous électrocuter ou vous brûler.

Ne pas placer cet appareil près de textiles, surfaces ou liquides inflammables afin d’éviter tout risque de feu. Le tenir bien éloigné de toutes sources à risques et maintenir à distance de sécurité (que ce soit de face, deFR-4

l’arrière ou des côtés). Ne pas utiliser cet appareil dans des lieux tels que des garages, entrepôts où sont stockés des produits dangereux ou inflammables (peintures, essences, alcools …).

L’appareil ne doit pas être placé juste en dessous d’une prise de courant.

Ce produit est chaud lorsqu’il fonctionne. Afin d’éviter toutes blessures ou brûlures, ne pas le toucher directement et utiliser des gants ou autre moyen.

Ne pas utiliser cet appareil de chauffage à proximité d’une baignoire, d’une douche ou d’une piscine.

Avant toute opération, vérifier que le voltage de l’appareil correspond au voltage du secteur (prise murale de 230 volts). Pour éviter tout risque d’électrocution, brancher l’appareil en emboîtant correctement les fiches dans les prises prévues à cet effet.

En cas de besoin d’une rallonge, vous assurer qu’elle est adaptée à la puissance de cet appareil.

Tant que l’appareil reste branché sur le secteur (prise murale), il n’est pas déconnecté de la source d’alimentation, même s’il est éteint. L’appareil doit être complètementFR-5

débranché avant tout nettoyage, service, maintenance ou même déplacement d’un endroit à un autre.

La prise de l'installation doit toujours être munie d'un raccordement à la terre. Si l'approvisionnement en courant n'est pas connecté à la terre, vous ne devez pas connecter l'appareil.

AVERTISSEMENT : Afin d’éviter une surchauffe,

ne pas couvrir l’appareil de chauffage.

Cet appareil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après- vente qui doit être contacté en cas de fuite d'huile. Les réglementations concernant l'élimination de l'huile lorsque l'appareil de chauffage est mis au rebut doivent être respectées.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si lesFR-6

risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et qu’ils sont surveillés.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.

Cet appareil est destiné à être utilisé dans des applications domestiques et intérieures.

Ce logo signifie AVERTISSEMENTS: Afin d’éviter une surchauffe, ne pas couvrir l’appareil de chauffage.

Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels.FR-7

Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

En ce qui concerne les informations détaillées sur la manière de fixer les roulettes à l’appareil de chauffage, référez-vous à la section: « MONTAGE » AVERTISSEMENT - Certaines parties de ce produit peuvent devenir chaud et provoquer des brûlures. Une attention particulière doit être prise en présence d'enfants et les personnes vulnérables. Attention : Brancher l’appareil correctement et ne pas le laisser à la portée des enfants sans surveillance.

Cet appareil doit être branché sur une prise de terre. Cet appareil est équipé d’une prise électrique à terre. Il doit être branché sur une prise murale correctement installée et équipée d’une prise de terre. ATTENTION : Une mauvaise utilisation de la prise de terre peut entraîner le risque de choc électrique. Notes : En cas de question concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.FR-8

En cas de court-circuit, la mise à la terre réduit le risque de choc électrique en permettant au courant d’être évacué par le fil de terre

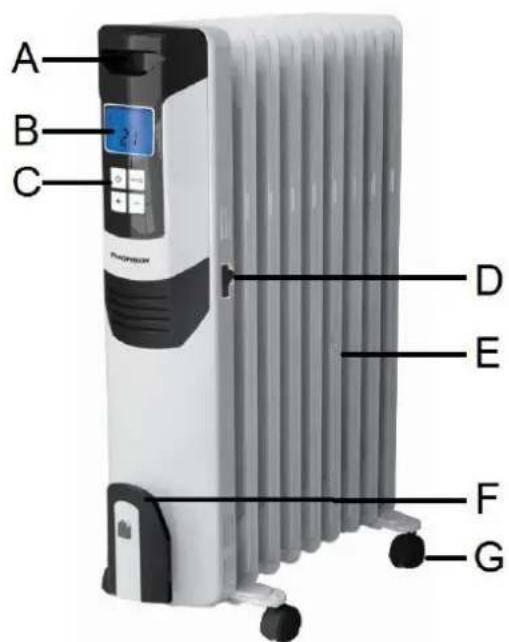

COMPOSITION A- Poignée B- Ecran LCD C- Panneau de contrôle D- Interrupteur d’alimentation E- Eléments chauffants F- Range câble G- Roulettes

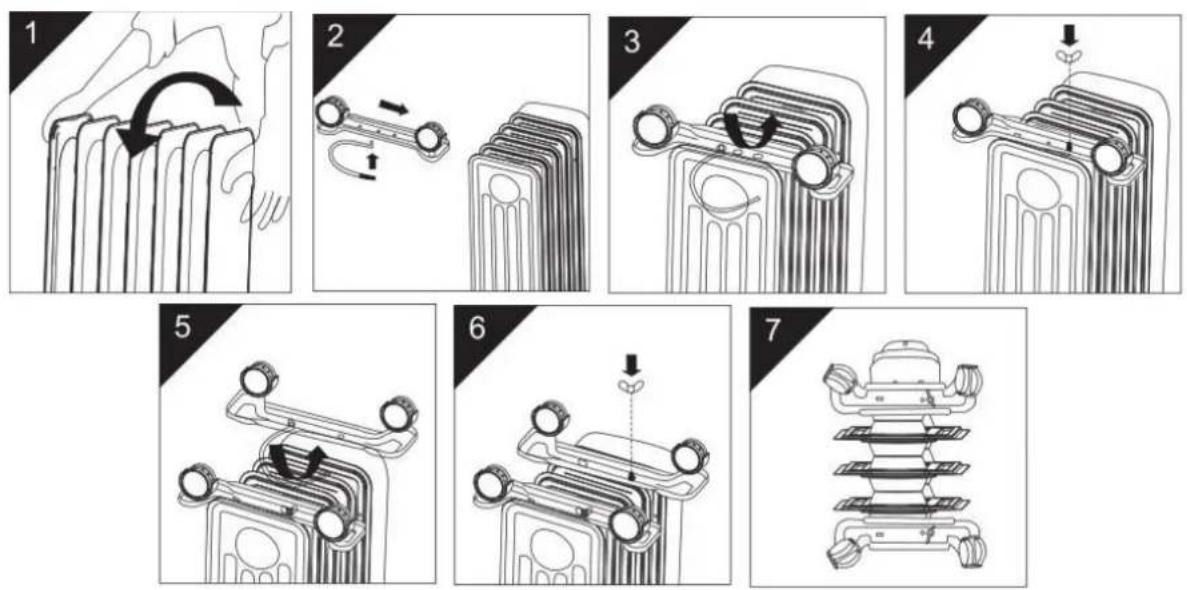

MONTAGE Déballez le radiateur et les accessoires. -Retourner le radiateur. -Placer la base sur roulettes entre les éléments des extrémités basses sous l’enrouleur de câble électrique. (Comme indiqué sur les schémas, autres positions affectent la stabilité du radiateur) -Fixer cette base au radiateur grâce aux boulons étriers et aux écrous à ailettes fournis avec le radiateur. -Serrer les écrous à ailettes. -Redresser le radiateur. Bien vérifier que le radiateur avec les roulettes soit bien monté dans le bon sens avant de le faire fonctionner. Le range câble (voir photo page 8 lettre F) doit être situé en bas de l’appareil.FR-9

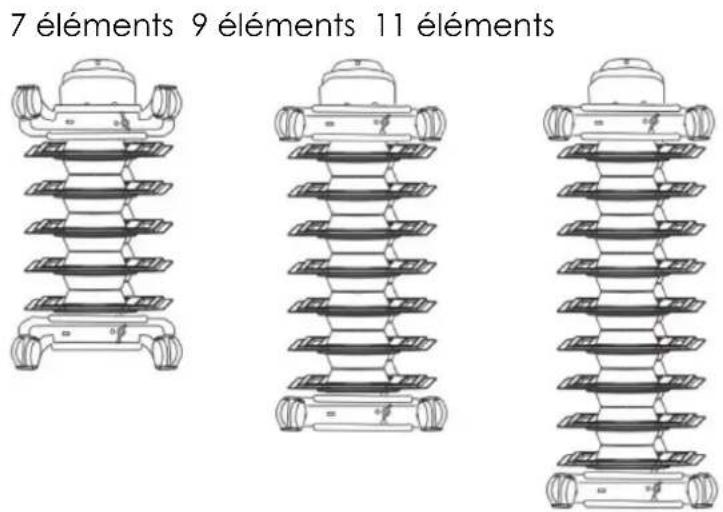

IMPORTANT : Afin d’assurer une stabilité optimale, les supports sont de formes différentes selon le nombres d’éléments des radiateurs. Ils doivent être positionnés avec les roulettes toujours orientées vers les extérieures du radiateur Voir les 3 croquis ci-dessous et respecter le sens de montage indiqué, correspondant à votre appareil. 7 éléments 9 éléments 11 éléments CARACTERISTIQUES TECHNIQUES Radiateur bain d’huile DIGITAL + Puissance Puissance 7 éléments THBDH07DPB/DPN 1500W 800W 9 éléments THBDH09DPB/DPN 2000W 1100W 11 éléments THBDH011DPB/DPN 2500W 1300W Tension : 220-240V~50/60Hz CLASSE I « Ce produit est conforme aux exigences imposées par les directives 2014/35/CE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/CE (abrogeant la directive 89/336/CEE) »FR-10

1. Avant d’utiliser cet appareil, vous assurer qu’il est posé sur une surface plane

et stable. Cet appareil est équipé d’un interrupteur anti basculement qui arrête l’appareil en cas de renversement et s’il n’est pas posé sur une surface stable.

2. Placer le radiateur à 100 cm au moins du mur, des meubles et rideaux.

3. Vérifier que la tension de l’appareil correspond à la tension du secteur (prise

murale de 230 volts).

4. Ce radiateur contient de l’huile, et refroidit lentement après avoir été éteint.

5. Laisser refroidir le radiateur avant de le déplacer, et utiliser la poignée pour le

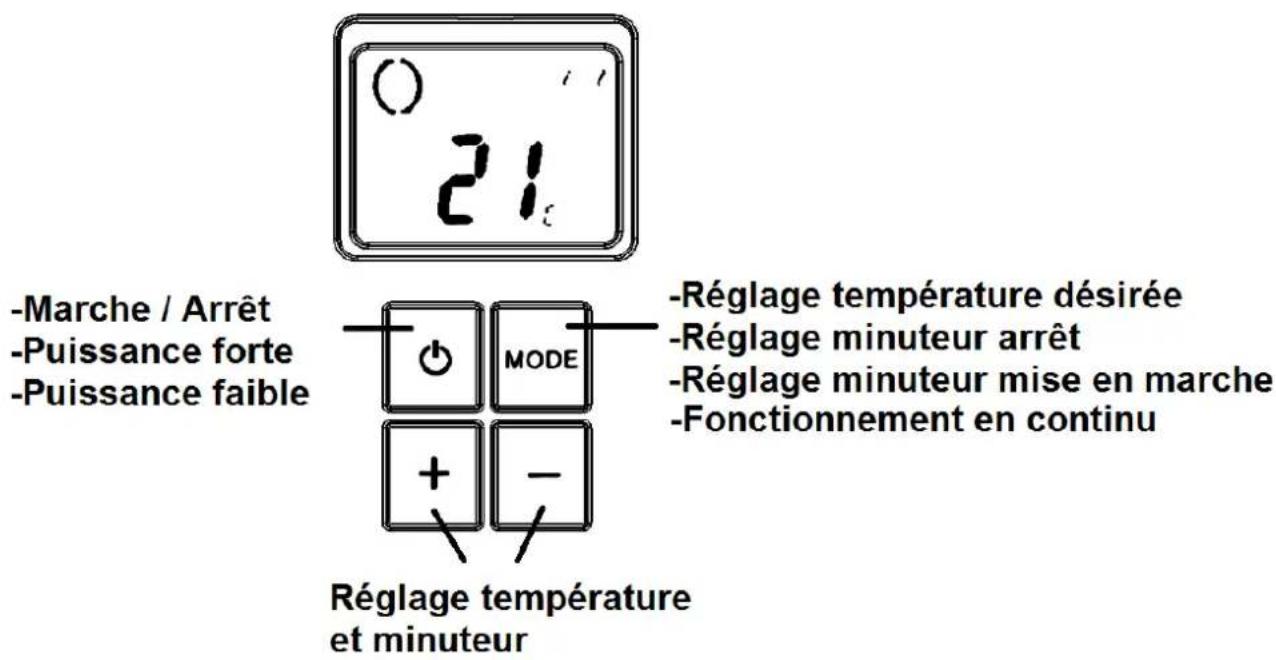

Cet appareil est équipé avec des commandes numériques qui offrent la possibilité de régler la température au degré près désirée. Pour l'utiliser, il suffit de suivre ces instructions. L’affichage indique la température de la zone autour du produit (schémas ci-dessous) Il peut y avoir une différence d’indication de température, entre celle de la zone de chauffe et celle de la pièce. Cette différence se réduit lors d’un fonctionnement du radiateur en continu.FR-11

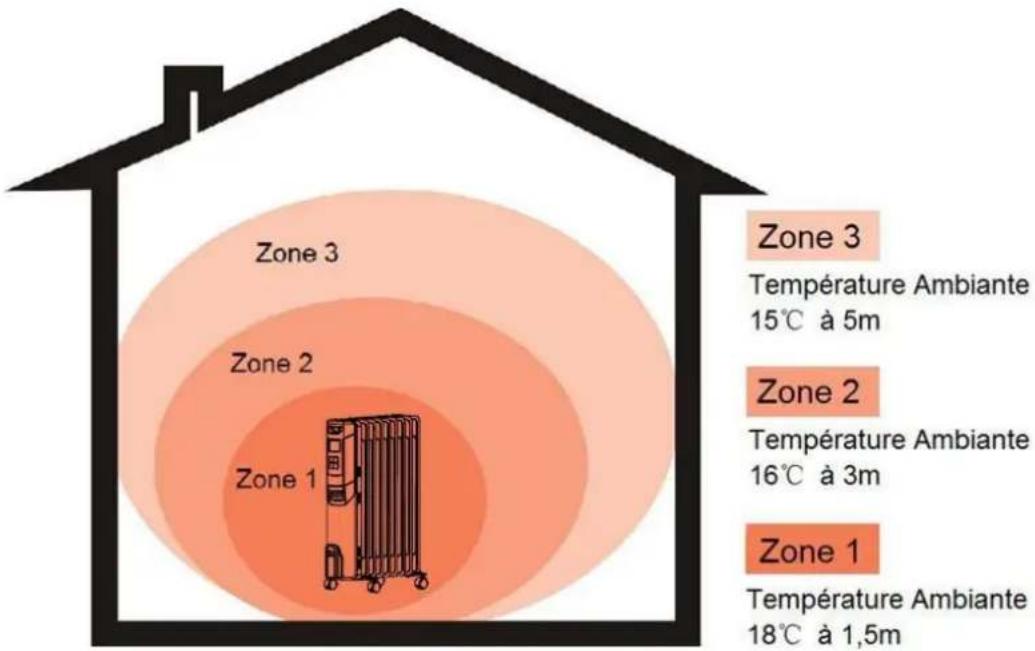

REMARQUE: L'affichage de température n’indique pas précisément la température ambiante jusqu’à ce que le chauffage ait fonctionné pendant au moins 30 minutes.

1. Placez le produit en position verticale (Direction de la flèche vers le haut) sur une

surface plane, stable, résistante à la chaleur. S'assurer qu'il n'y a rien d’inflammable ou sensible à la chaleur à 1 mètre autour du produit. Utilisation du produit dans une autre position peut entraîner un danger.

2. Sortir le cordon d'alimentation du range câble et brancher la fiche à la prise murale.

Allumez l'interrupteur d'alimentation (sur le coté). Toujours vous assurer que le câble d'alimentation est entièrement déroulé et à l'extérieur du range câble lorsque le produit est en cours d'utilisation.

3. Appuyez une fois sur le bouton d'alimentation ( ) pour allumer le chauffage sur la

puissance forte ( ) , fonctionnement continu. L'appareil fonctionnera en permanence sur la forte puissance.

4. Appuyez une nouvelle fois sur le bouton d'alimentation ( ) pour passer à la puissance

faible ( ), fonctionnement continu. L'appareil fonctionnera en permanence sur la faible puissance.

5. Appuyez une nouvelle fois (troisième fois) sur le bouton d'alimentation ( ) pour

éteindre l'appareil.

1. Appuyez sur le bouton MODE jusqu'à ce que l'icône

température clignote.

2. Utilisez les touches "+" et "-" pour régler la température désirée.

3. Lorsque l'icône de température s’arrête de clignoter, la

température ambiante actuelle s'affiche après que la température désirée soit réglée.

4. Le chauffage s’arrête de chauffer lorsque la température ambiante est

supérieure à la température désirée, l'affichage de la température clignote.FR-12

Remarque: Lorsque vous n'utilisez pas le chauffage, veuillez appuyer l'interrupteur d'alimentation sur arrêt et débranchez-le de la prise murale.

5. Le chauffage se remettra en marche lorsque la température ambiante descend en

dessous de la température désirée. L’affichage de la température cesse de clignoter tout en continuant d’afficher la température actuelle de la pièce. Note: L’écran du chauffage affiche la température ambiante à proximité de l'appareil, afin d'atteindre la température intérieure optimale, il est conseillé de majorer la température cible durant la 1ere heure d’utilisation de l’appareil, ensuite vous pouvez ajuster la température. MINUTEUR ARRET AUTOMATIQUE (AUTO OFF) Lorsque l’appareil est allumé, réglez la température désirée avant d’appuyer sur le bouton MODE jusqu'à ce que l'icône minuteur clignote ( ). L'affichage du nombre d'heure et icône « Auto Off » apparaissent. Utilisez les touches "+" et "-" pour régler le temps de fonctionnement de chauffage entre 1 et 24 heures. Cette fonction ne sera activée une fois sur l'icône minuterie s'arrête de clignoter. Le chauffage se met automatiquement hors tension lorsque le temps programmé est écoulé. MINUTEUR MISE EN MARCHE DIFFÉRÉE AUTOMATIQUE (AUTO ON) Cet appareil dispose d’une fonction de mise en marche automatique différée. Lorsque l’appareil est allumé, réglez la température désirée avant d’appuyer sur le bouton MODE jusqu'à ce que l'icône minuteur clignote ( ). L'affichage du nombre d'heure et icône « Auto On » apparaissent. Utilisez les touches "+" et "-" pour régler le fonctionnement différé du chauffage entre 1 et 24 heures. Cette fonction ne sera activée une fois sur l'icône minuterie s'arrête de clignoter. Le chauffage se met automatiquement en marche lorsque le temps programmé est écoulé.

FONCTIONNEMENT EN CONTINU

Appuyez sur le bouton MODE jusqu'à ce que l'icône de fonctionnement en continu " " apparaît. Lorsque le chauffage est réglé sur le mode de fonctionnement continu, les fonctions minuteur arrêt et mise en marche automatique ainsi que le réglage de la température seront annulés. En fonctionnement continu, le chauffage fonctionne avec la température du thermostat au maximum et l’écran affiche la température ambiante.FR-13

1. Toujours débrancher l’appareil et le tenir éloigné d’une prise avant de le

2. Pour nettoyer la surface extérieure de l’appareil, utiliser un chiffon légèrement

humide. Ensuite, bien le sécher à l’aide d’un chiffon doux et sec avant toute réutilisation.

3. N’utiliser aucun détergent ou produit chimique d’aucune sorte. N’utilisez pas de

cire ou de produits qui font briller car ils pourraient réagir à la chaleur et provoquer une décoloration.

4. Lorsque l’appareil n’est pas utilisé pendant une certaine période, vous assurer

qu’il est bien débranché de la prise, et le ranger dans son emballage pour le ranger plus facilement, et l’utiliser ultérieurement. Nettoyer votre radiateur comme précédemment mentionné et ôter la base des roulettes. Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d’équipements électriques et électroniques (DEEE). - La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l’environnement et la santé humaine dans le cycle de retraitement de ce produit. - Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. - En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. - Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition. La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de: (1) (détériorations superficielles dues à l'usure normale du produit ; (2) défauts ou détériorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou de presence d'insectes; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés; (4) toute opération impropre d'entretien, utilisation non conforme aux instructions (5) concernant le produit ou le branchement à une tension incorrecte ; (6) toute utilisation d'accessoires non fournis ou non approuvés par le fabricant. La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.FR-14

Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques

Référence du modèle: THBDH07DPB/N Caractéristique Symbole Valeur Unité

Caractéristique Unité

Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique nominale

contrôle thermique manuel de la charge avec thermostat intégré non

contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

Puissance thermique maximale continue

contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

non Consommation d’électricité auxiliaire

puissance thermique régulable par ventilateur non À la puissance thermique nominale

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) À la puissance thermique minimale

contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce

contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce

contrôle de la température de la pièce avec thermostat mécanique non

contrôle électronique de la température de la pièce non

contrôle électronique de la température de la pièce et programmateur journalier

contrôle électronique de la température de la pièce et programmateur hebdomadaire

Autres options de contrôle (sélectionner une ou plusieurs options)

contrôle de la température de la pièce, avec détecteur de présence

contrôle de la température de la pièce, avec détecteur de fenêtre ouverte

option contrôle à distance non

contrôle adaptatif de l'activation non

limitation de la durée d'activation non

capteur à globe noir non Coordonnées de contact SCHNEIDER CONSUMER GROUP 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCEFR-15

Référence du modèle: THBDH09DPB/N Caractéristique Symbole Valeur Unité

Caractéristique Unité

Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique nominale

contrôle thermique manuel de la charge avec thermostat intégré non

contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

Puissance thermique maximale continue

contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

non Consommation d’électricité auxiliaire

puissance thermique régulable par ventilateur non À la puissance thermique nominale

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) À la puissance thermique minimale

contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce

contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce

contrôle de la température de la pièce avec thermostat mécanique non

contrôle électronique de la température de la pièce non

contrôle électronique de la température de la pièce et programmateur journalier

contrôle électronique de la température de la pièce et programmateur hebdomadaire

Autres options de contrôle (sélectionner une ou plusieurs options)

contrôle de la température de la pièce, avec détecteur de présence

contrôle de la température de la pièce, avec détecteur de fenêtre ouverte

option contrôle à distance non

contrôle adaptatif de l'activation non

limitation de la durée d'activation non

capteur à globe noir non Coordonnées de contact

Référence du modèle: THBDH011DPB/N Caractéristique Symbole Valeur Unité

Caractéristique Unité

Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique nominale

contrôle thermique manuel de la charge avec thermostat intégré non

contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

Puissance thermique maximale continue

contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure

non Consommation d’électricité auxiliaire

puissance thermique régulable par ventilateur non À la puissance thermique nominale

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) À la puissance thermique minimale

contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce

contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce

contrôle de la température de la pièce avec thermostat mécanique non

contrôle électronique de la température de la pièce non

contrôle électronique de la température de la pièce et programmateur journalier

contrôle électronique de la température de la pièce et programmateur hebdomadaire

Autres options de contrôle (sélectionner une ou plusieurs options)

contrôle de la température de la pièce, avec détecteur de présence

contrôle de la température de la pièce, avec détecteur de fenêtre ouverte

option contrôle à distance non

contrôle adaptatif de l'activation non

limitation de la durée d'activation non

capteur à globe noir non Coordonnées de contact SCHNEIDER CONSUMER GROUP 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE

Importé par SCHNEIDER CONSUMER GROUP-12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE THOMSON est une marque de Technicolor SA utilisée sous licence par SCHNEIDER CONSUMER GROUP.OIL FILLED RADIATOR DIGITAL +
