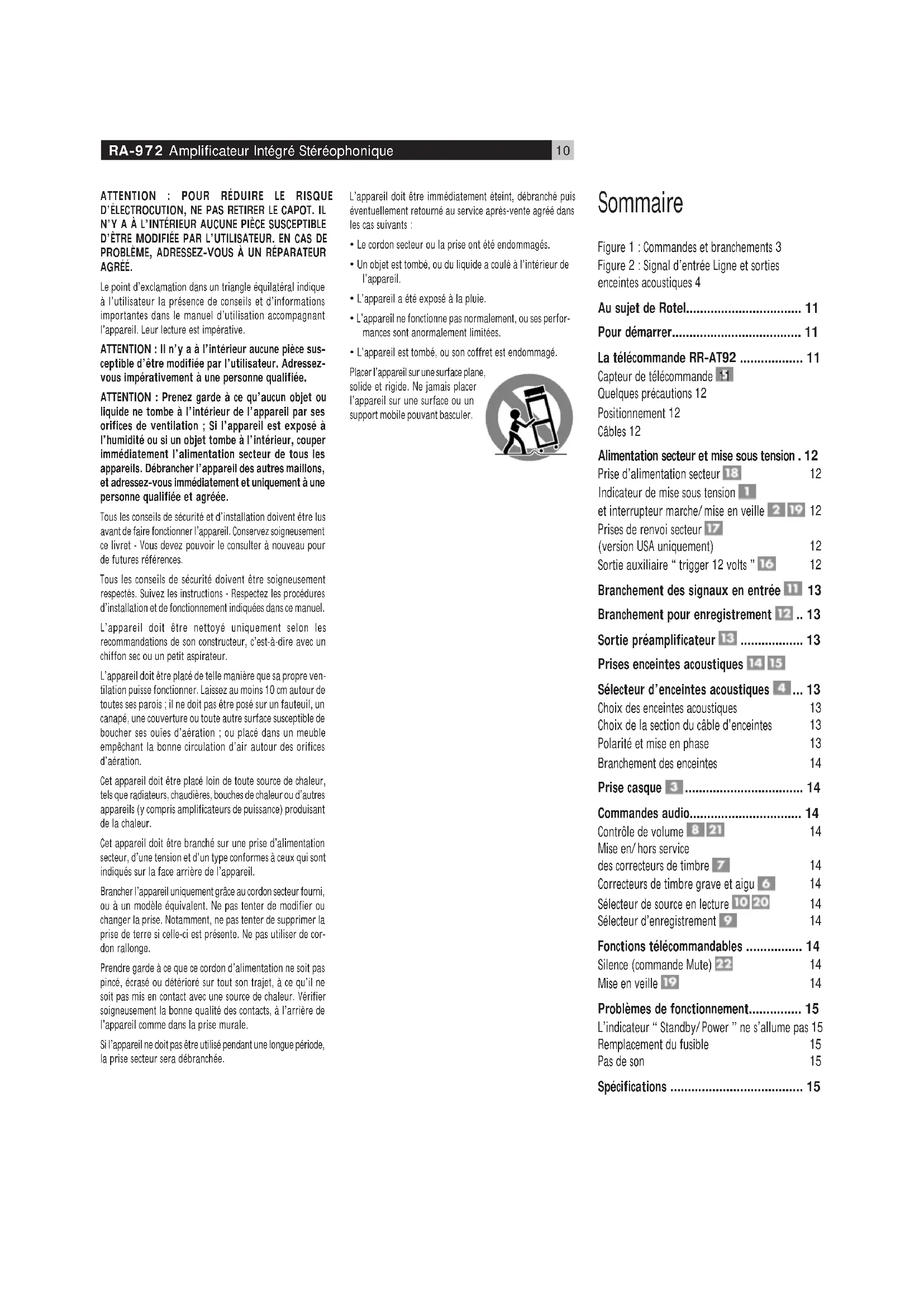

MODE D'EMPLOI RA972 ROTEL

Commandes et branchements

Signal d'entrée Ligne, d'enregistreur et sorties enceintes acoustiques

Le point d'exclamation dans un triangle équilatéral indique à l'utilisateur la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est impérative.

ATTENTION : Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Adressez-vous impérativement à une personne qualifiée.

ATTENTION : Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation ; Si l'appareil est exposé à l'humidité ou si un objet tombe à l'intérieur, couper immédiatement l'alimentation secteur de tous les appareils. Débrancher l'appareil des autres maillons, et adressez-vous immédiatement et uniquement à une personne qualifiée et agréée.

Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livret - Vous devez pouvoir le consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions - Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

L'appareil doit être nettoyé uniquement selon les recommandations de son constructeur, c'est-à-dire avec un chiffon sec ou un petit aspirateur.

L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner. Laissez au moins 10 cm autour de toutes ses parois ; il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'aération ; ou placé dans un meuble empêchant la bonne circulation d'air autour des orifices d'aération.

Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d'autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.

Cet appareil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrière de l'appareil.

Brancher l'appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre si celle-ci est présente. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d'alimentation ne soit pas pincé, écrasé ou détérioré sur tout son trajet, à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifier soigneusement la bonne qualité des contacts, à l'arrière de l'appareil comme dans la prise murale.

Si l'appareil ne doit pas être utilisé pendant une longue période, la prise secteur sera débranchée.

L'appareil doit être immédiatement éteint, débranché puis éventuellement retourné au service après-vente agréé dans les cas suivants :

• Le cordon secteur ou la prise ont été endommagés.
• Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil.
  • L'appareil a été exposé à la pluie.
• L'appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées.
  • L'appareil est tombé, ou son coffret est endommagé.

Placer l'appareil sur une surface plane, solide et rigide. Ne jamais placer l'appareil sur une surface ou un support mobile pouvant basculer.

Sommaire

Figure 1 : Commandes et branchements 3

Figure 2 : Signal d'entrée Ligne et sorties enceintes acoustiques 4

Au sujet de Rotel.... 11

Pour démarrer.... 11

La télécommande RR-AT92 ...... 11

Capteur de télécommande 11

Quelques précautions 12

Positionnement 12

Câbles 12

Alimentation secteur et mise sous tension . 12

Prise d'alimentation secteur 18 12

Indicateur de mise sous tension 1

et interrupteur marche/ mise en veille 2 19 12

Prises de renvoi secteur 17

(version USA uniquement) 12

Sortie auxiliaire " trigger 12 volts " 16 12

Branchement des signaux en entrée 11 13

Branchement pour enregistrement 12 .. 13

Sortie préamplificateur 13 .... 13

Prises enceintes acoustiques 14 15

Sélecteur d'enceintes acoustiques 4 ... 13

Choix des enceintes acoustiques 13

Choix de la section du câble d'enceintes 13

Polarité et mise en phase 13

Branchement des enceintes 14

Prise casque 3 14

Contrôle de volume 8 21 14

Mise en/hors service

des correcteurs de timbre 7 14

Correcteurs de timbre grave et aigu 6 14

Sélecteur de source en lecture 10 20 14

Sélecteur d'enregistrement 9 14

Fonctions télécommandables ...... 14

Silence (commande Mute) 22 14

Mise en veille 19 14

Problèmes de fonctionnement...... 15

L'indicateur " Standby/ Power " ne s'allume pas 15

Remplacement du fusible 15

Pas de son 15

Spécifications 15

11 Français

Au sujet de Rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de 40 ans. Pendant toutes ces années, leur passion ne s'est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils présentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe réduite, écoutant et peaufinant soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de choisir n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation musicale des appareils Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercie pour l'achat de cet appareil, et souhaite qu'il vous apporte de nombreuses heures de plaisir musical.

Pour démarrer

Merci d'avoir acheté cet amplificateur stéréo intégré Rotel RA-972. Il a été spécialement conçu pour vous fournir des heures et des heures de plaisir musical en tant que cœur d'une chaîne haute-fidélité de très haute qualité.

Le RA-972 est un amplificateur intégré très complet, de très hautes performances. Les différents aspects de sa conception ont été réalisés de manière à reproduire toute la dynamique comme les plus subtiles nuances de la musique. Le RA-972 est entre autres équipé d'une alimentation entièrement régulée, utilisant un transformateur torique spécialement fabriqué pour Rotel et des condensateurs "slitfoil" également uniques en leur genre. La faible impédance de cette alimentation assure une énorme réserve de puissance, capable de faire face aux exigences les plus élevées. Cette conception est évidemment plus coûteuse, mais elle est essentielle pour le respect de la musique.

Les circuits imprimés possèdent des pistes parfaitement symétriques. Elles préservent ainsi parfaitement l'intégrité "temporelle" de la musique. Les composants utilisés sont par exemple des résistances à film métallique et des condensateurs au polystyrène ou polypropylène sur tous les points critiques du trajet du signal. Les plus infimes détails ont été analysés avec soin, afin que rien ne vienne détruire l'exceptionnelle musicalité de cet amplificateur.

De plus, le RA-972 possède des sélecteurs de source en lecture et en enregistrement séparés, ce qui vous permet d'écouter une source pendant que vous en enregistrez une autre.

Les principales fonctions du RA-972 sont faciles à comprendre et à utiliser. Elles ne diffèrent en rien de celles d'une chaîne haute-fidélité traditionnelle. Branchez simplement les sources et écoutez !

La télécommande RR-AT92

Certaines commandes sont accessibles soit via les commandes de la façade de l'appareil, soit via la télécommande fournie RR-AT92. Vous trouverez dans ce cas deux chiffres cerclés concernant les commandes décrites ci-dessous. Chaque chiffre correspond à la position de la commande sur la façade et la télécommande : par exemple, pour le sélecteur de source en écoute, 10 sur la façade et 20 sur la télécommande.

Capteur de télécommande 5

Le récepteur des signaux infrarouge de la télécommande reçoit les codes envoyés par la télécommande. Il ne doit donc pas être obstrué, de quelque manière que ce soit, pour que la télécommande fonctionne correctement. Évitez aussi les rayons directs du soleil sur ce capteur. Certains types d'éclairage, comme les lampes halogène, qui émettent pas mal d'infrarouge, peuvent également entraîner un mauvais fonctionnement. Vérifiez également l'état des piles de la télécommande si celle-ci montre quelques défauts de fonctionnement.

Note : ôtez les piles de la télécommande si vous ne vous servez pas de celle-ci pendant une certaine période. Ne laissez pas de piles usées dans la télécommande. Des piles usagées peuvent dégager des produits corrosifs susceptibles de détériorer définitivement la télécommande.

Quelques précautions

ATTENTION : afin d'éviter tout dommage à l'appareil, éteignez TOUS les maillons du système avant de procéder au moindre branchement d'un câble. Ne remettez pas les appareils sous tension sans avoir vérifié que tous les branchements ont été correctement effectués. Vérifiez notamment les câbles des enceintes acoustiques : il ne doit pas y avoir de brins susceptibles de créer des courts-circuits d'une prise à l'autre, ou sur le boîtier de l'amplificateur.

Veuillez lire ce manuel d'utilisation très soigneusement. Il vous donne toutes les informations nécessaires aux branchements et fonctionnement du RA-972. Si vous vous posez encore des questions, n'hésitez pas à contacter immédiatement votre revendeur agréé Rotel.

Conservez soigneusement l'emballage du RA-972. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil, afin d'éviter tout dommage sérieux à celui-ci.

Remplissez et renvoyez la carte de garantie. Conservez la facture de votre appareil : c'est la meilleure preuve de votre propriété et de la date réelle d'achat. Elle sera nécessaire pour mettre éventuellement en jeu la garantie.

Disposition

Comme tous les appareils traitant des signaux relativement faibles, le RA-972 est sensible à son environnement immédiat. Évitez de le placer sur d'autres maillons. Éloignez les câbles de modulation sonore des câbles d'alimentation secteur. Vous éviterez ainsi l'apparition éventuelle de ronflements parasites.

Le RA-972 dégage un peu de chaleur pendant son fonctionnement, ce qui est normal. Ne posez donc pas d'autres maillons (ou objets) sur lui. Ne bloquez pas ses ouïes supérieures de refroidissement. Il doit y avoir environ 10 cm de dégagement au-dessus de lui pour permettre le bon fonctionnement de sa ventilation.

N'oubliez pas non plus, lors de son installation, qu'il s'agit d'un appareil relativement lourd. L'étagère ou le support utilisés doivent être suffisamment robustes et rigides : dans ce domaine, le sens commun s'applique. Nous vous recommandons d'ailleurs, à ce sujet, d'acquérir un de ces meubles spécialement conçus pour les chaînes haute-fidélité. Votre revendeur vous donnera toutes les informations nécessaires à ce sujet.

Câbles

Vérifiez que les câbles d'alimentation secteur d'une part, les câbles de modulation analogique d'autre part, et enfin les câbles transportant un signal numérique soient bien éloignés les uns des autres. Cela pour éviter toute interférence susceptible de générer des bruits parasites. N'utiliser que des câbles de très bonne qualité, soigneusement blindés. Votre revendeur agréé Rotel est en mesure de vous donner tous les conseils nécessaires quant au choix de câbles de bonne qualité.

Alimentation secteur et mise sous tension

Prise d'alimentation secteur 18

Compte tenu de la puissance relativement élevée qu'il peut délivrer, l'amplificateur RA-972 peut demander un courant très élevé et ainsi être particulièrement exigeant vis-à-vis de votre installation électrique. C'est pourquoi nous vous conseillons très vivement de ne le brancher que directement, dans une prise murale munie de deux broches. N'utilisez pas de câble rallonge. Une prise multiple pourra éventuellement être utilisée, mais seulement si elle possède la capacité en courant (ampères) demandée par le RA-972 et les autres appareils branchés dessus.

Votre RA-972 a été configuré en usine pour la tension d'alimentation secteur du pays pour lequel il est prévu (115 ou 230 volts, fréquence 50 ou 60 Hz). Cette valeur est indiquée sur une étiquette, en face arrière.

Note : si vous devez déménager dans un autre pays, il est possible de modifier l'alimentation du RA-972. Ne tentez pas d'effectuer cette transformation vous-même. Elle nécessite une intervention interne présentant des risques d'électrocution si certaines précautions ne sont pas respectées Consultez directement un revendeur agréé Rotel pour connaître la procédure à suivre.

Si vous vous absentez pendant une longue période (un mois ou plus), nous vous conseillons de débrancher la prise murale d'alimentation.

Indicateur de mise sous tension 1 et interrupteur marche/ mise en veille 2 19

Pressez la touche repérée “Power” pour mettre le RA-972 en service. La diode corresponde s'allume simultanément. Une seconde pression sur cette même touche éteint le RA-972.

L'interrupteur général étant pressé sur la face avant du RA-972, une pression sur la touche " Standby " 19 de la télécommande RR-AT92 place l'amplificateur en mode de veille. Voir page 14 pour de plus amples informations.

Prise de renvoi secteur 17 (version USA uniquement)

Dans sa version américaine, le RA-972 possède une prise de renvoi secteur, couplée à son interrupteur de mise sous tension, pour y brancher une source. Celle-ci ne peut avoir une consommation électrique maximum supérieure à 400 watts. Les normes européennes interdisent la présence d'une telle prise de renvoi sur les versions européennes.

Sortie auxiliaire “ trigger 12 volts ” 16

Certains appareils audio sont mis automatiquement sous tension lorsqu'ils reçoivent une tension de commande de 12 volts. Cette sortie repérée "12V trigger" est prévue pour cet usage. Utilisez un câble muni de la prise adéquate, jack 3,5 mm.

Branchement des signaux en entrée 11

[Voir la figure 2 pour les branchements]

Le RA-972 possède des prises au standard Cinch-RCA, standard le plus communément répandu sur les maillons haute-fidélité.

Note : Pour éviter tout bruit parasite susceptible d'endommager les enceintes acoustiques, assurez-vous que tout le système est éteint avant d'effectuer le moindre branchement.

Toutes les entrées du RA-972 sont des entrées niveau Ligne. Elles sont donc conçues pour brancher des sources telles qu'un lecteur de CD, un magnétocassette, un tuner, un lecteur de LaserDisc ou de CD-Rom, etc. Si vous désirez utiliser une platine tourne-disque, un préampli phono externe est nécessaire. Rotel propose le modèle référence RQ-970BX.

Les canaux gauche et droit sont clairement repérés et doivent être branchés sur les canaux correspondants des sources. Les prises du canal gauche sont blanches et les prises du canal droit rouges. N'utilisez que des câbles de liaison de très haute qualité. Demandez conseil à votre revendeur agréé Rotel.

Branchement pour enregistrement 12

[Voir la figure 2 pour les branchements concernant l'enregistrement]

Les entrées et sorties Tape 1 et Tape 2 peuvent être branchées sur les prises correspondantes d'entrée et de sortie de n'importe quel enregistreur analogique (magnétophone à bandes, magnétocassette, etc.)

Lorsque vous branchez un tel appareil sur le RA-972, n'oubliez pas que les sorties du magnétophone doivent être branchées sur les entrées du RA-972, et les sorties du RA-972 sur les entrées du magnétophone. Respectez aussi la gauche et la droite, comme sur toutes les autres sources. N'utilisez que des câbles d'excellente qualité pour éviter toute perte d'information musicale.

Sorties préamplificateur

Le RA-972 possède un jeu de prises de sortie de sa section préamplificatrice. Le signal de la source choisie via le sélecteur d'écoute "Listenng" est envoyé en permanence sur cette paire de prises. Il peut donc être utilisé par un autre amplificateur intégré ou un amplificateur de puissance, par exemple pour alimenter une seconde paire d'enceintes acoustiques.

Enceintes acoustiques

[Voir la figure 2 pour les branchements des enceintes acoustiques]

Le RA-972 possède deux jeux de prises pour deux paires d'enceintes acoustiques, l'un repéré "A" 14 et l'autre repéré "B" 15 Le choix de ces deux jeux de sorties est contrôlé par le sélecteur d'enceintes acoustiques 4 en face avant.

Choix des enceintes

Si une seule paire d'enceintes acoustiques est branchée sur le RA-972, ces enceintes peuvent chacune avoir une impédance minimum de 4 ohms. Si deux paires sont branchées, à la fois sur les prises A et B, chaque enceinte ne doit pas présenter une impédance inférieure à 8 ohms. L'impédance des enceintes est souvent indiquée de manière relativement peu précise. En pratique, seules quelques rares modèles d'enceintes risquent de présenter des problèmes pour le RA-972. Consultez votre revendeur agréé Rotel pour de plus amples informations à ce sujet.

Choix de la section du câble d'enceintes

Utilisez du câble deux conducteurs isolé pour relier le RA-972 aux enceintes. La taille et la qualité du câble peuvent avoir de l'influence sur les performances musicales. Un câble standard fonctionnera, mais il peut présenter des limitations quant à la dynamique réellement reproduite ou à la qualité du grave, surtout sur de grandes longueurs. En général, un câble de plus fort diamètre entraîne une amélioration du son. Pour des performances optimales, penchez-vous sur l'offre en terme de câbles de très haute qualité. Votre revendeur agréé Rotel est en mesure de vous renseigner efficacement à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l'orientation correcte du “ + ” et du “ - ” pour chaque branchement entre le RA-972 et les enceintes acoustiques doit être respectée pour toutes les enceintes, afin que celles-ci soient toutes en phase. Si la phase d'une seule enceinte est inversée, il en résultera un manque de grave sensible et une dégradation importante de l'image stéréophonique. Tous les câbles sont repérés afin que vous puissiez identifier clairement leurs deux conducteurs. Soit les câbles sont différents (un cuivré, un argenté), soit la gaine est de couleur différente (filet de couleur), soit elle est gravée. Assurez-vous que vous repérez bien le conducteur repéré pour toutes les liaisons, et que vous respectez parfaitement la phase sur toutes les enceintes acoustiques, par rapport à l'entrée.

Branchement des enceintes

Éteignez tous les appareils avant de brancher les enceintes acoustiques. Le RA-972 possède des prises rouges et noires repérées qui acceptent indifféremment du câble nu, des cosses ou fourches spéciales, ou encore des fiches banane (sauf en Europe, où les nouvelles normes CE l'interdisent).

Tirez le câble depuis le RA-972 vers les enceintes acoustiques. Prévoyez suffisamment de longueur pour qu'il ne subisse aucune contrainte sur toute sa longueur et que vous puissiez déplacer les éléments sans qu'il soit tendu (accès aux prises de l'amplificateur).

Si vous utilisez des fourches, insérez-les à fond dans le logement offert par les prises et serrez fermement. Si vous utilisez du fil nu, dénudez tous les câbles sur une longueur suffisante, et torsadez les brins de chaque conducteur de telle manière qu'aucun brin ne puisse venir en contact avec un autre d'un autre conducteur (court-circuit). Suivant la taille des torsades, insérez-les dans les trous centraux des prises ou entourez-le autour des axes de celles-ci (sens des aiguilles d'une montre). Dans tous les cas, serrez fermement à la main les bornes vissantes.

NOTE : Vérifiez bien qu'il n'y ait aucun brin qui vienne en contact avec des brins ou la prise adjacente.

Prise casque 3

Cette prise est de type Jack 6,35 mm stéréo. Utilisez un adaptateur pour des prises jack plus petites 3,5 mm. Utilisez le sélecteur des enceintes en face avant pour couper celles-ci lorsque vous désirez écouter uniquement au casque. La source est sélectionnée via le sélecteur "Listening", ou les touches correspondantes de la télécommande.

Note : compte tenu des grandes différences de sensibilité qui peuvent exister entre les casques et les enceintes acoustiques, toujours baisser le volume avant de brancher ou débrancher un casque dans cette prise.

Commandes audio

Commande de volume 8 21

Le bouton de Volume est d'un fonctionnement tout à fait traditionnel. Un déplacement dans le sens des aiguilles d'une montre augmente le volume, et inversement dans l'autre sens. Sur la télécommande, pressez la touche " <" pour baisser le son, et la touche " >" pour monter le son.

Le volume peut également être modifié à partir de la petite télécommande RR-AT92 fournie d'origine. Pressez simplement un des deux côtés ou de la touche repérée : à gauche pour diminuer le niveau, à droite pour l'augmenter.

Mise en/ hors service des correcteurs de timbre 7

Lorsque la touche de mise en/ hors service des correcteurs de timbre est pressée, les correcteurs grave et aigu sont tout simplement mis hors circuit afin de conserver la qualité de son la plus pure possible. Nous vous conseillons, en utilisation normale, de laisser toujours les correcteurs de timbre hors circuit.

Correcteurs de timbre grave et aigu 6

Lorsque le sélecteur de timbres est en position “ On ”, tourner les boutons de grave (Bass) et d’aigu (Treble) permet de modifier l’équilibre tonal. Une augmentation du grave et/ ou de l’aigu s’obtient en tournant le bouton dans le sens des aiguilles d’une montre, et inversement pour diminuer leur niveau respectif.

Un système de haute qualité, correctement réglé et installé, ne nécessite pas normalement d'avoir recours à une correction des timbres dans le grave ou dans l'aigu. Utilisez ces correcteurs avec parcimonie. Soyez particulièrement vigilants si vous utilisez une correction maximum (à fond dans le sens des aiguilles d'une montre). Dans ce cas, vous augmentez très nettement la demande en puissance pour l'amplificateur, ce qui peut entraîner un fonctionnement à la limite de leurs capacités pour l'amplificateur comme pour les enceintes acoustiques.

Sélecteur de source en écoute Listening 10 20

Ce sélecteur repéré “Listening” permet de choisir la source que l’on désire écouter, et celle qui est également envoyée sur les sorties préampli. Des touches sur la télécommande permettent également de sélectionner la source écoutée.

Sélecteur de source en enregistrement Recording 9

Ce sélecteur Recording permet de sélectionner directement l'entrée que l'on désire enregistrer. Lorsque vous n'effectuez pas d'enregistrement, laissez-le sur la position "Off" afin d'éliminer les risques d'interférences avec les autres maillons du système.

Le fait de disposer de sélecteurs séparés pour l'enregistrement et l'écoute ajoute une grande flexibilité à l'utilisation du RA-972. Vous pouvez par exemple écouter un CD pendant que vous enregistrez une émission de radio, ou l'inverse.

Il n'y a pas de position "Tape 2" sur le sélecteur d'enregistrement "Recording". Donc, si vous désirez effectuer une copie d'un magnétophone sur l'autre, vous devrez utiliser le magnétophone branché sur les prises Tape 1 en lecture, et le magnétophone branché sur les prises Tape 2 pour l'enregistrement.

Fonctions télécommandables

Silence (Mute Control) 22

Pour couper temporairement le son, pressez la touche "Mute" de la télécommande RR-AT92. Une seconde pression sur cette touche rétablit le niveau sonore préalablement utilisé. Pendant la coupure Mute, la diode du potentiomètre de volume en face avant clignote.

Mise en et hors veille (Power) 19

L'interrupteur général étant pressé sur la face avant du RA-972, une pression sur la touche "Power" de la télécommande place l'amplificateur en mode de veille. La diode en face avant s'éteint. Une seconde pression sur cette touche Power rétablit le fonctionnement effectif de l'amplificateur.

Problèmes de fonctionnement

La majorité des problèmes survenant dans une installation haute-fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d'un ou de plusieurs maillons. Si le problème est bien lié au RA-972, il s'agit très certainement d'un mauvais branchement. Voici quelques vérifications de base qui résolvent la majorité des problèmes rencontrés :

L'indicateur Power de mise sous tension ne s'allume pas

L'amplificateur RA-972 n'est pas alimenté par le secteur. Vérifiez la position de l'interrupteur de mise sous tension POWER (position ON). Vérifiez la qualité des contacts du cordon secteur, et l'alimentation réelle de la prise murale.

Remplacement du fusible

Si un autre appareil électrique fonctionne en étant branché dans la même prise que le RA-972, mais que la diode Standby de ce dernier ne s'allume pas, le fusible de protection interne doit être remplacé. Contactez votre revendeur agréé Rotel qui remplacera immédiatement ce fusible.

Pas de son

Vérifiez qu'un signal sort bien de la source sélectionnée. Vérifiez le bon branchement des câbles entre la source et l'amplificateur. Vérifiez que le sélecteur Function est bien positionné sur la source voulue. Vérifiez aussi les câbles entre l'amplificateur et les enceintes acoustiques.

Spécifications

Puissance de sortie continue 60 watts/canal (20 - 20 000 Hz, DHT < 0,03 %, 8 ohms)

Distorsion harmonique totale (20 – 20 000 Hz) < 0,03 %, puissance maxi,

1/2 puissance ou 1 watt

Distorsion d'intermodulation (60 Hz : 7 kHz, 4 : 1) < 0,03 %, puissance maxi,

1/2 puissance ou 1 watt

Réponse en fréquence 10 Hz - 100 kHz (+ 1 dB, - 3 dB)

Facteur d'amortissement (20 – 20 000 Hz, 8 ohms) 150

Sensibilité d'entrée/ Impédance 160 mV/33 kilohms

Saturation en entrée 5 V

Sortie préamplificateur/ Impédance 1 V/470 ohms

Correcteurs grave-aigu ± 6 dB à 100 Hz/10 kHz

Rapport signal/ bruit (pondéré A IHF) > 95 dB

Alimentation 115 volts, 60 Hz (USA) ou

Toutes les spécifications sont certifiées exactes au moment de l'impression.

Rotel se réserve le droit d'apporter des améliorations sans préavis.
