GEBRUIKSAANWIJZING RA972 ROTEL

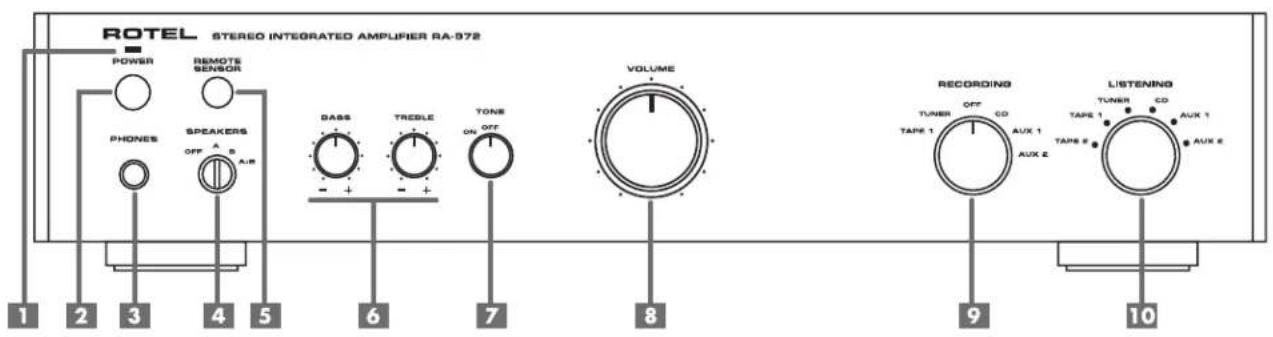

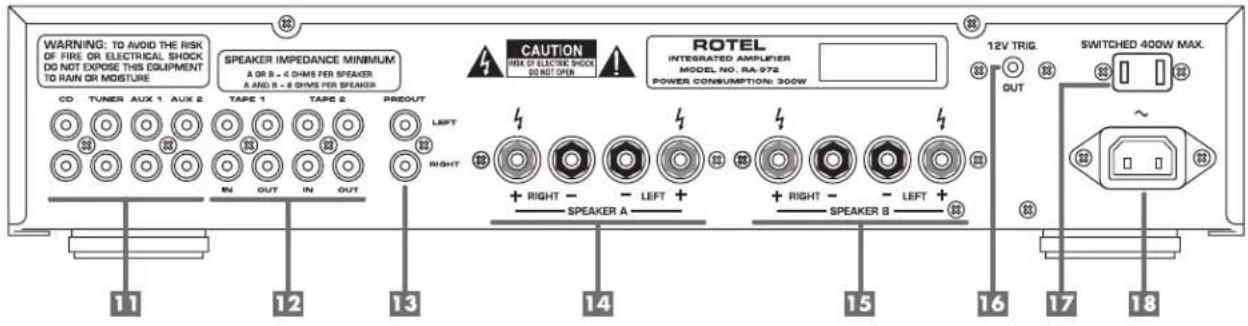

De bedieningsorganen en de aansluitingen

ROTTEL STEREO INTEGRATED AMPLIFIER RA-972 POWER REMOTE SENSOR PHONES SPEAKERS OFF S A/B DASS TREGLE TONE ON OFF 6 7 VOLUME 8 RECORDING TUNER OFF CO TAPE 1 AUX 1 TAPE 2 AUX 2 LISTENING TUNER CD TAPE 1 AUX 1 TAPE 2 AUX 2 9 10

WARNING: TO AVOID THE RISK OF FIRE OR ELECTRICAL SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE CD TUNER AUX 1 AUX 2 TAPE 1 TAPE 2 PREOUT IN OUT IN OUT CAUTION EFFECT OF ELECTRIC SHOCK DO NOT OPEN ROTEL INTEGRATED AMPLIFIER MODEL NO. RA-972. POWER CONSUMPTION: 300W 12V TRIG. OUT SWITCHED 400W MAX. ~ 16 17 18 11 12 13 14 15 16

22 MUTE 1 2 3 VOLUME 19 21 8 B P TUNNO 20 FTY TA TP DISPLAY PHONE CD TUNO TAUX 1 AUX 2 TAPE 1 TAPE 2 PLAY STICK PAUSE RANDOM RMTB ROTTEL

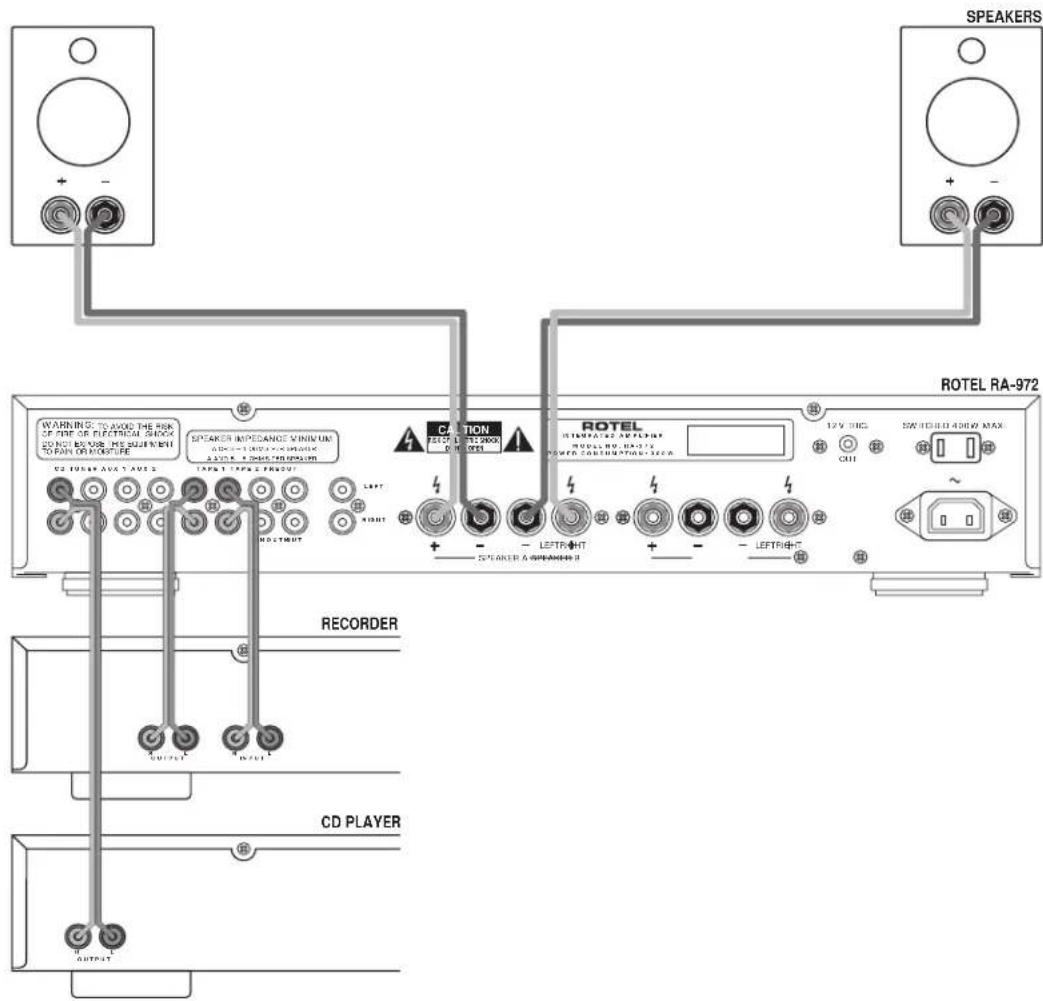

De aansluiten van de lijnbronnen, een opname/ weergaveapparaat en de luidsprekers

WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat niet nat wordt. Verwijder de kast niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegd technicus!

EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: laat het apparaat gesloten. Iedere reparatie dient door een gekwalificeerde technicus verricht te worden.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat niet op bed, sofa, plaid of andere onregelmatige oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden kunnen worden. Ook het inbouwen in een te kleine ruimte kan een voldoende koeling in de weg staan, zorg dan ook voor een ruimte boven de versterker van zo'n 10 cm.

Het apparaat moet verre gehouden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50 Hz.

Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke.

Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat niet te niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er niet op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos en daar waar de kabel het apparaat binnengaat.

Wanneer het apparaat voor langere tijd niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zijn.

Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties zich voordoet:

• Wanneer het netsnoer en/ of steker beschadigd zijn.
• Wanneer er toch voorwerpen/vloeistof in het apparaat terecht zijn gekomen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat niet normaal functioneert of een duidelijk afwijkend gedrag vertoont..
• Wanneer het apparaat gevallen is en/ of de kast beschadigd is.

Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem niet op een verrijdbare wagen die gemakkelijk om kan vallen.

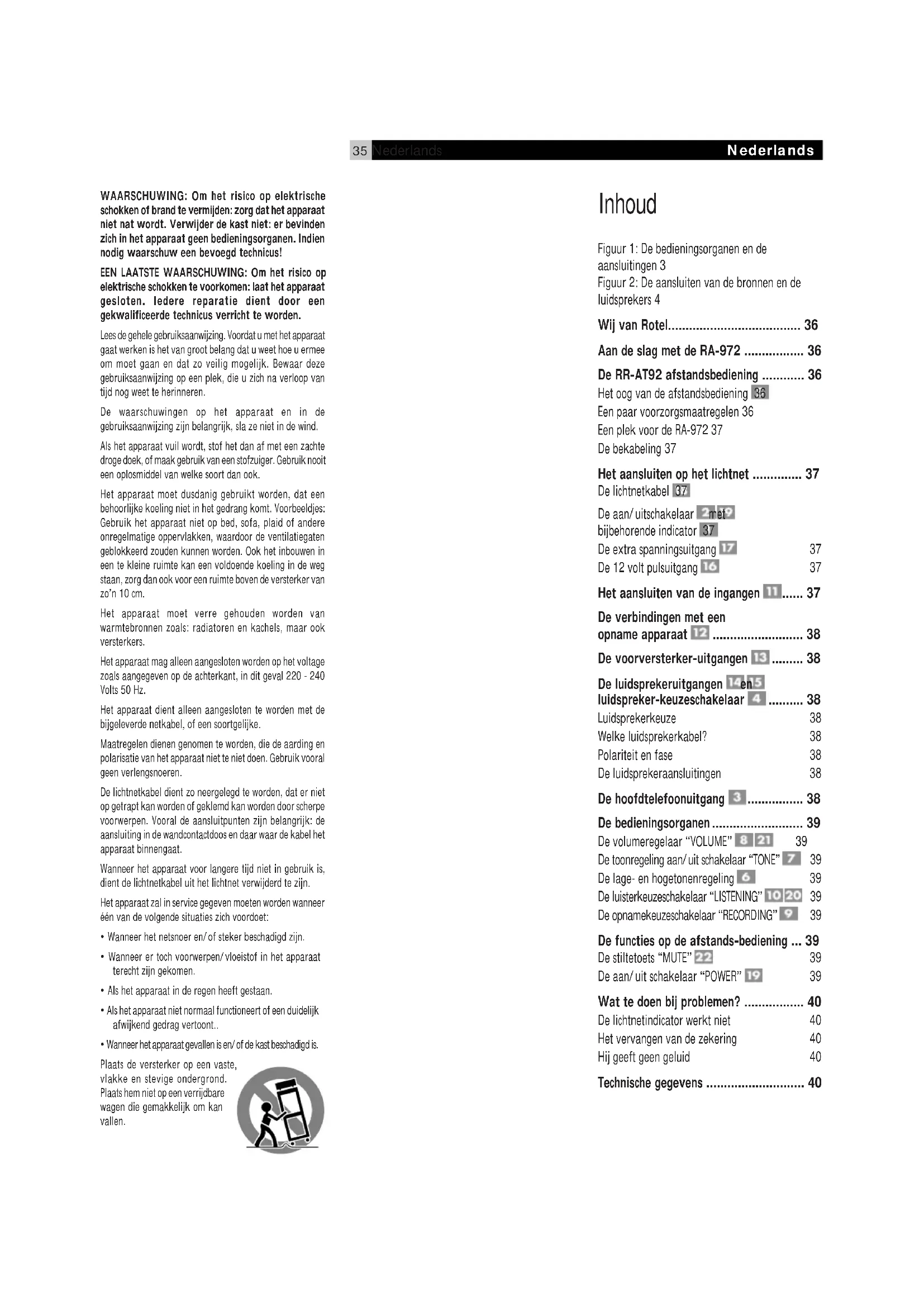

Inhoud

Figuur 1: De bedieningsorganen en de

aansluitingen 3

Figuur 2: De aansluiten van de bronnen en de luidsprekers 4

Wij van Rotel.... 36

Aan de slag met de RA-972 36

De RR-AT92 afstandsbediening .... 36

Het oog van de afstandsbediening 36

Een paar voorzorgsmaatregelen 36

Een plek voor de RA-972 37

De bekabeling 37

Het aansluiten op het lichtnet ...... 37

De lichtnetkabel 37

De aan/uitschakelaar 2 met

bijbehorende indicator 37

De extra spanningsuitgang 17 37

De 12 volt pulsuitgang 16 37

Het aansluiten van de ingangen 11...... 37

De verbindingen met een

opname apparaat 12 38

De voorversterker-uitgangen 13 ...... 38

De luidsprekeruitgangen 14 en 15

luidspreker-keuzeschakelaar 4 ...... 38

Luidsprekerkeuze 38

Welke luidsprekerkabel? 38

Polariteit en fase 38

De luidsprekeraansluitingen 38

De hoofdtelefoonuitgang 3 38

De bedieningsorganen 39

De volumeregelaar "VOLUME" 8 21 39

De toonregeling aan/uit schakelaar "TONE" 7 39

De lage- en hogetonenregeling 6 39

De luisterkeuzeschakelaar "LISTENING" 10 20 39

De opnamekeuzeschakelaar "RECORDING" 9 39

De functies op de afstands-bediening ... 39

De stiltetoets "MUTE" 22 39

De aan/uit schakelaar "POWER" 19 39

Wat te doen bij problemen? 40

De lichtnetindicator werkt niet 40

Het vervangen van de zekering 40

Hij geeft geen geluid 40

Het is alweer meer dan 40 jaar geleden dat een familie met een gepassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden wordt door iedere Rotelmedewerker gesteund.

De technici werken als een hecht team al tweakend en luisterend totdat ieder nieuw produkt dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren vinden uit Duitsland en Engeland of half geleiders uit Amerika en Japan, terwijl de ringkerntransformatoren in eigen huis worden vervaardigd.

Onze goede reputatie werd gevestigd door honderden waarderende testrapporten en vele onderscheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit naar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produkt danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RA-972

Wij danken u voor de aankoop van onze RA-972 versterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze versterker ten gehore gebracht, voor u een jarenlange bron van plezier zal zijn.

De RA-972 is een topkwaliteit versterker met vele mogelijkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subtiele nuances van uw favoriete muziek met het grootste gemak kan weergeven. Om dit allemaal mogelijk te maken is de RA-972 uitgerust met een nauwkeurig geregelde voeding. Deze voeding is samengesteld uit een speciaal voor Rotel ontworpen ringkerntransformator en z.g. "split-foil" condensatoren. Zij zorgen voor de energie die nodig is om aan alle eisen van het muzieksignaal te kunnen voldoen. Het is een kostbare manier van versterkers maken, maar het is dan ook voor een goede zaak: muziek.

De beide circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integriteit van het signaal gewaarborgd blijft. Bij ongelijke signaalwegen krijgt u nl. een licht tijdsverschil tussen het linker en rechter kanaal, met alle vervelende gevolgen van dien. In de signaalweg op de PCB's gebruiken wij uitsluitend metaalfilm-weerstanden en polystyreen- of polypropyleen condensatoren, want alle aspecten van dit ontwerp zijn maar met één doel voor ogen gemaakt: de natuurgetrouwe reproduktie van muziek.

In zowel bediening als installatie is de RA-972 een recht toe recht aan ontwerp. Heeft u ervaring met andere apparatuur dan zal u dat spoedig ontdekken. De plugjes aansluiten, de steker in het stopcontact en genieten maar.

De RR-AT92 afstandsbediening

Er zijn een paar functies die zowel verricht kunnen worden via toetsen op de voorkant als via toetsen op de afstandsbediening. Bij de behandeling van deze functies worden beide nummeraanduidingen dan ook genoemd. Voorbeeld: Wenst u naar een bepaalde bron te luisteren dan kunt u die kiezen via een stand van de luisterkeuzeschakelaar "LISTENING" 10 op de voorkant van de versterker als via de brontoetsen op de afstandsbediening 20.

Het oog van de afstandsbediening 5

Het oog op de voorkant van de versterker ontvangt de commandosignalen van de afstandsbediening. Zorg ervoor dat niets de signalen in de weg staat anders kan de afstandsbediening niet op de juiste wijze zijn werk verrichten. Direct zonlicht en/of beïnvloeding van halogeenverlichting dient ook vermeden te worden. Alhoewel de afstandsbediening weinig energie gebruikt is regelmatige controle van de batterijen een must voor het goed functioneren van de afstandsbediening.

Extra informatie: Verwijder de batterijen uit de afstandsbediening als u van plan bent deze voor langere tijd niet te gebruiken. Verwijder slecht functionerende batterijen daar ze schade aan de afstandsbediening kunnen veroorzaken.

Een paar voorzorgsmaatregelen

Toch wel belangrijk: Om onnodige schade aan uw installatie te voorkomen raden wij u aan om tijdens het aansluiten de apparatuur nog NIET aan te sluiten op het lichtnet. Controleer ook eerst voordat u de apparatuur aanzet of alles wel correct is aangesloten. Geef daarbij met name aandacht aan de luidsprekerverbindingen. Vooral verloren draadjes tussen de zwarte en rode klemschroef kunnen desastreus uitwerken op het functioneren van uw versterker.

Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installeren en de bediening, belangrijke informatie in over de wijze waarop u de RA-972 in uw installatie moet inpassen alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben aarzel dan niet om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zijn eigen doos.

Wanneer u van de ongelofelijk lange garantie van 5 jaar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer laten afstempelen, één deel opsturen naar de importeur en uw deel goed bewaren bij de nota van uw leverancier.

Een plek voor de RA-972

De plaats voor het apparaat moet vlak zijn, vrij van vocht, trillingen en hoge temperaturen. Stel het apparaat niet bloot aan directe zonnestralen en sluit het niet op in een niet geventileerde ruimte.

Wij raden u aan de RA-972 te gebruiken in een speciaal audiomeubel. Daarin kan hij op zijn eigen plank staan. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten uit de hi-fi keten. Goede audiomeubels zijn stevig gemaakt en onderdrukken en verminderen daarmee valse resonanties, aartsvijand nummer 1 in een muziekinstallatie. U zou het niet zeggen maar een meubel kan dus in goede en kwade zin uw installatie danig beïnvloeden. Vraag uw ROTEL dealer om advies, hij weet er alles van!!

De bekabeling

Hou de lichtnet-, digitale- en analoge signaalkabels uit elkaar. Dit vermindert de kans dat het lichtnet of de digitale informatie invloed kan uitoefenen op het analoge signaal. Ook het gebruik van hoge kwaliteits verbindingskabels voorkomt signaalvervuiling van buitenaf. Als het goed is weet uw onvolprezen Rotel leverancier hier alles van.

Het aansluiten op het lichtnet

De lichtnetkabel 18

De RA-972 gebruikt nogal wat energie, daarom adviseren wij u het apparaat niet aan te sluiten via een verlengsnoer, maar rechtstreeks of via een hoogwaardig lichtnetfilter op het lichtnet. Check even of de groep waarop u uw hele installatie wilt aansluiten wel ruim genoeg gezekerd is. Trek nooit de steker uit de wandcontactdoos door aan het snoer te trekken.

Dit apparaat is ontworpen om aangesloten te worden op het lichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op een lichtnet met een hoger voltage want dit kan moeilijkheden veroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat en op de doos, maar ook uw onvolprezen ROTEL-dealer weet het ongetwijfeld.

Extra informatie: Mocht u ooit moeten verhuizen naar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deze operatie NIET zelf, maar laat hem verrichten door uw Rotel leverancier. Deze handelingen zijn voor een niet ingewijde niet van gevaar ontbloot.

Als u van plan bent om langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RA-972) van het lichtnet te ontkoppelen.

De aan/ uitschakelaar 2 19 met bijbehorende indicator 1

Met het indrukken van de "POWER" toets op het front van de versterker, zet u het apparaat aan en gaat het lampje erboven branden. Bij nog een keer drukken gaat de RA-972 weer uit.

Als u de RA-972 heeft aangezet met de aan/uitschakelaar op de voorkant kunt u hem ook aan- en uitschakelen met de "STANDBY" toets op de afstandsbediening 19. Zie ook pagina 9 voor meer informatie over dit onderwerp.

De extra spanningsuitgang 17

Deze voorziening voor het op het lichtnet aansluiten van een van uw bronnen is niet in de versies voor buiten de Verenigden Staten ingebouwd.

De 12 volt pulsuitgang 16

Er zijn audio-apparaten die aan en uitgezet kunnen worden middels een 12 volt puls. Mocht u een dergelijk apparaat bezitten dan kunt u deze aansluiten middels een kabel met aan beide zijden een 3,5mm miniplug aan de 12 volt pulsuitgang achterop de RA-972.

Het aansluiten van de ingangen 11

(zie figuur 2 voor het aansluiten)

Achterop de versterker vindt u de bekende cinch aansluitingen.

Extra informatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat, wanneer u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.

Alle ingangen van de RA-972 zijn lijnniveau ingangen. Daarop kunt u alle denkbare analoge bronnen zoals dvd- en cd-spelers, audio- en video opnameapparatuur, audio- en video tuners etc. aansluiten. Wenst u een platenspeler op de RA-972 aan te sluiten dan zal u van een p.u. voorversterker gebruik moeten maken zoals b.v. onze RQ-970BX.

"LEFT" en "RIGHT" staan uiteraard voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, juist aansluit. Nogmaals wij adviseren u kabels van een beter type te gebruiken dan welke bij gemiddelde apparatuur standaard wordt bijgeleverd. Uw RA-972 leverancier weet vast welk soort wij bedoelen.

De verbindingen met een opname apparaat 12

(zie figuur 2 voor het aansluiten)

De beide "TAPE" aansluitingen "1" en "2" zijn z.g. dubbelaansluitingen (twee voor opname en twee voor weergave) en werken op lijnniveau. Ze zijn bedoeld voor het aansluiten van een cassettedeck maar kunnen natuurlijk ook voor andersoortige opname/ weergave apparatuur gebruikt worden, zoals een hi-fi videorecorder, een minidisc- of DAT-recorder etc.

De "IN" aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het opname-apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het opname-apparaat. Ook hier staan "LEFT" en "RIGHT" voor links en rechts, sluit dat correct aan en nogmaals: gebruik goed kabelmateriaal.

De voorversterker- uitgangen 13

Als extra is de RA-972 voorzien van voorversterkeruitgangen. Op deze uitgangen staat het signaal van de bron dat gekozen werd met de luisterkeuzeschakelaar "LISTENING". u kunt dit signaal gebruiken om naar een andere versterker te sturen voor b.v. "BI-AMPING" of voor een muziekje in een andere ruimte.

De luidsprekeruitgangen 14 15 en luidspreker- keuzeschakelaar 4

(zie figuur 2 voor het aansluiten)

De RA-972 bezit twee stel luidsprekeruitgangen: één stel genaamd "SPEAKER A" 14 en één stel genaamd "SPEAKER B" 15 U kunt ze naar behoefte in en uitschakelen met de keuzeschakelaar "SPEAKERS" 4

Luidsprekerkeuze

Als u slechts één stel luidsprekers op de RA-972 wilt aansluiten mag de impedantie van deze luidsprekers 4Ω zijn. Als u echter twee stel luidsprekers tegelijkertijd op de RA-972 wilt gebruiken dan mag de impedantie van iedere individuele luidspreker niet lager zijn dan 8Ω. Hoewel de opgegeven impedantie van de meeste luidsprekers verre van precies is, zal de RA-972 weinig problemen hebben met de meeste luidsprekers. Heeft u vragen hierover: uw ROTEL-dealer is niet verder dan de telefoon.

Welke luidsprekerkabel?

We kunnen het wel van de daken schreeuwen: onderschat niet het belang van een goede luidsprekerverbinding. U kunt natuurlijk gewoon draad gebruiken, maar dat is zonde van uw kostbare aanschaf. Als u er niet zoveel aandacht aan wilt schenken koop dan in ieder geval kabel die zo dik mogelijk is. Uw versterker is echter meer waard: echte hoogwaardige luidsprekerkabel. Er zijn vele soorten en kwaliteiten, raadpleeg uw vakkundige Rotel leverancier, hij kan u van de juiste informatie over dit zeer belangrijke onderwerp voorzien.

Polariteit en fase

Zéér belangrijk: houdt u de fase in de gaten? Goed luidsprekerkabel is gemerkt hetzij met een tekst of met een kleur op een van de draden. Zorg dat de rode uitgang van de versterker ook met de rode of + van de luidspreker wordt verbonden. Er gaat niets stuk als u deze laatste handelingen verkeerd doet, maar de muziek gaat zo beroerd klinken!

Mocht u toch nog twijfels hebben over de juiste polariteit, dan hoeft u de draden van maar één luidspreker te verwisselen. Hoe herkent u de juiste polariteit? Zet de twee luidsprekers met de fronten ongeveer 7,5cm. tegenover elkaar. Speel een stukje muziek met veel lage tonen (b.v. orgel). De verbinding met de meeste lage tonen-reproductie is de juiste. Hoe komt dat: bij aansluiting "in fase" versterken de luidsprekers elkaar, maar "uit fase" heffen ze elkaars geluid op.

De luidsprekeraansluitingen

Zorg ervoor dat bij het aansluiten van de luidsprekers alle componenten uit staan. Voor de duidelijkheid is de RA-972 uitgerust met kleurgecodeerde luidsprekeraansluitingen. U kunt er uw luidsprekerkabel al dan niet met contactmateriaal op aansluiten. Als u uw luidsprekers zonder pluggen o.i.d. aansluit, stript u dan ongeveer 1,5cm. van de luidsprekerkabel en steek deze door de aansluiting nadat u de knop van de uitgang heeft losgedraaid en draai deze dan weer (GOED) vast.

Zorg ervoor dat er geen losse draadjes uitsteken, deze kunnen sluiting veroorzaken. Gebruikt u de bekende vorkjes dan kunt u deze bevestigen achter de losgedraaide draaiknoppen. Draai ze weer goed, maar niet overdreven, vast. Herhaal deze handelingen voor alle vier de draden. Gebruikt u tegen de Europese regels toch luidsprekerpluggen dan kunt u die direct in het middengat van de aansluiting steken.

Extra informatie: Controleer zorgvuldig of u bij het monteren van de luidsprekerbekabeling geen sluiting maakt. Uw versterker vindt sluiting heel vervelend.

De hoofdtelefoonuitgang 3

Voor het solitair genieten hebben wij de RA-972 uitgerust met een hoofdtelefoonaansluiting ("PHONES") voor hoofdtelefoons met een 6 mm plug. Bezit u er een met een 3.5 mm plug, dan heeft u een verloopsnoertje nodig. Uw leverancier heeft er vast een. Plugt u een hoofdtelefoon in, dan worden de luidsprekers NIET automatisch uitgeschakeld. Daar moet u de luidsprekerkeuzeschakelaar voor gebruiken 4. Het signaal op de hoofdtelefoonuitgang wordt bepaald door de stand van de luisterkeuzeschakelaar "LISTENING" 10 20.

Extra informatie: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons nogal wat kan verschillen, adviseren wij u bij het inschakelen van een hoofdtelefoon het volume terug te draaien.

De bedieningsorganen

De volumeregelaar "VOLUME" 8 21

Deze volumeregelaar werkt zoals alle volumeregelaars: naar rechts draaien wordt het geluid harder naar links zachter. Druk op het rechter gedeelte "4" van "VOLUME" om meer db's in uw luisterruimte te krijgen en op het linker gedeelte "3" om het wat rustiger aan te doen.

De toonregeling aan/uit schakelaar "TONE" 7

Om een zo puur mogelijke weergave mogelijk te maken hebben we de toonregeling uitschakelbaar gemaakt. Wanneer de schakelaar "TONE" op "OFF" staat is dat het geval. Laat de schakelaar zo staan als u geen toonregeling gebruikt. Zet deze schakelaar op "ON" wanneer u de toonbalans wenst te beïnvloeden d.m.v. één van de toonregelaars.

De lage- en hogetonenregeling 6

Wanneer u de aan/ uit schakelaar van de toonregeling op "ON" heeft staat kunt u d.m.v. de lage- en hogetonenregelaars de toonbalans beïnvloeden. Naar rechts draaien vanuit de middenstand vermeerdert het lage of hogetonen aandeel, naar links draaien vermindert het lage of hogetonen aandeel.

Een goed samengestelde hi-fi installatie klinkt meestal het best zonder ingrijpen middels de toonregeling. Gebruik deze dan ook met mate. Wees vooral voorzichtig met het rechtsom draaien u kunt daarmee uw versterker en luidsprekers danig van streek maken!

De luisterkeuzeschakelaar "LISTENING" 10 20

Met de luisterkeuzeschakelaar "LISTENING" kiest u de bron waarnaar u wenst te luisteren. Deze schakelaar werkt volkomen onafhankelijk van de "RECORDING" schakelaar. U kunt dus tijdens het opnemen naar een andere bron luisteren, dan waarvan u op dat moment een opname maakt.

De opnamekeuzeschakelaar "RECORDING" 9

Zet de opnamekeuzeschakelaar ("RECORDING") op de bron waarvan u wenst op te nemen. De stand van de volumeregelaar en de toonregeling hebben geen invloed op de opname. Wanneer u van een opnameapparaat gebruikt maakt met een driekoppen functie, bent u instaat om tijdens het opnemen uw opname te beluisteren de z.g. "naband" controle. U doet dat door de luisterkeuzeschakelaar ("LISTENING") op het opnemende apparaat te zetten b.v. "Tape 1". Nog een voordeel van de separate opnamekeuzeschakelaar is, dat u van een andere bron kunt opnemen dan naarwelke u op dat moment luistert.

Wanneer u twee opnameapparaten op de RA-972 heeft aangesloten is het mogelijk de opname van de machine die aangesloten is op "TAPE 1" over te schrijven naar de machine die aangesloten is op "TAPE 2". (niet andersom) Ook bij het overschrijven hebben de volume- en toonregeling geen invloed op de opname.

Wanneer u geen opnames maakt is het raadzaam de opname keuzeschakelaar uit ("OFF") te zetten.

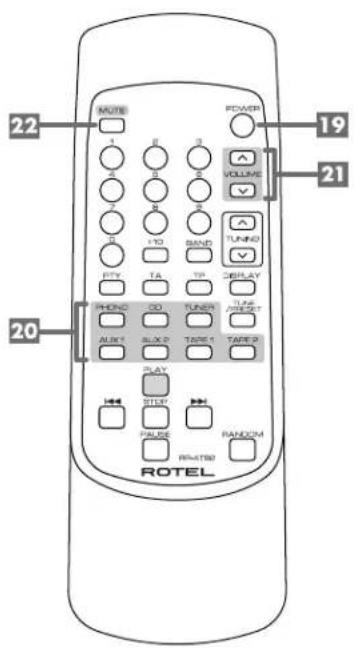

De functies op de afstands-bediening

De stiltetoets "MUTE" 22

U kunt middels de afstandsbediening de versterker acuut het zwijgen opleggen door op "MUTE" te drukken. Drukt u nogmaals op deze toets dan herneemt de muziek zich weer op het oude geluidsniveau. Tijdens het zwijgen knippert het lampje in de volumeregelaar van de versterker.

De aan/ uit schakelaar "POWER" 19

Wanneer u de RA-972 eenmaal aangezet heeft middels z'n schakelaar "POWER" kunt u hem voortaan aan- en uitzetten middels de "POWER" toets 19 op de afstandsbediening. Wanneer de versterker in standby staat is het lampje in de volumeregelaar uit.

Wat te doen bij problemen?

Als er al problemen zijn, zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmateriaal of een verkeerde stand van de knoppen/ schakelaars.

Controleer bij niet functioneren of alle schakelaars en knoppen in de juiste stand staan. Functioneert het één en ander niet zoals het moet, probeer dan door elimineren er achter te komen waar het probleem zit. Heeft u b.v. last van brom, controleer dan of dat altijd het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem bij die bepaalde bron dus). Bent u echt niet instaat om geluid uit de RA-972 te krijgen, volgt u dan onderstaande suggesties:

De lichtnetindicator werkt niet

De lichtnet-indicator gaat branden zodra de RA-972 op het lichtnet is aangesloten en u het apparaat heeft aangezet. Doet de indicator het niet, controleer dan de lichnetaansluitng waarop de RA-972 is aangesloten met een ander elektrisch apparaat, een schemerlamp o.i.d.

Het vervangen van de zekering

Ontdekt u met de schemerlampproef dat er wel degelijk spanning staat op de door u gebruikte wandcontactdoos en de lichtnet-indicator doet het nog steeds niet, dan kon de interne zekering van de RA-972 wel eens ter ziele zijn. Neem in dat geval contact op met uw handelaar, hij kan dat klusje zo voor u klaren.

Hij geeft geen geluid

Het indicator-lampje brandt wel, maar u hoort nog steeds niets. Controleer dan of de verbindingen tussen de gekozen bron en de RA-972 o.k. zijn. Controleer of de luister keuzeschakelaar "LISTENING" in de juiste stand staat. Hoe is de kwaliteit van de verbindingen tussen de RA-972 en de luidsprekers? Na al deze controles moet 'ie het doen. Zo niet: u weet uw steun en toeverlaat, uw Rotel leverancier, te vinden.

Technische gegevens

Continue uitgangsvermogen: 60 watts per kanaal

(20-20.000 Hz. < 0,03% THD, 8)

Totale harmonische vervorming: (20-20.000 Hz.) < 0,03% bij het opgegeven vermogen, half vermogen en 1 watt

Intermodulatie vervorming: (60 Hz : 7 kHz., 4 : 1) < 0,03% bij het opgegeven vermogen, half vermogen en 1 watt

Frequentiebereik van alle ingangen 10Hz.-100kHz. +1dB, -3dB

Dempingsfactor: (20-20.000 Hz. aan 8Ω) 150

Ingangsgevoeligheid/ Imp. 160mV/33 kΩ

Oversturingsgrens: 5 V

Voorversterkeruitgang/ imp. 1V/470Ω

Toonregeling laag/ hoog: ± 6 dB bij 100 Hz./10 kHz.

Signaal/ ruisverhouding: (IHF, A netwerk): >95dB.

Lichtnetspanning: VS versie 115 V. 60 Hz. Euro versie 230 V. 50 Hz.

Vermogensopname: 300 Watts

Afmetingen: (bxhxd) 440x92x347 mm.

Netto gewicht: 6.5 kg

Gegevens en ontwerp zijn voorbehouden.
