MANUALE UTENTE RA972 ROTEL

• Il cavo di alimentazione o la spina sono stati danneggiati.

• Oggetti sono caduti, o del liquido è stato versato nell’apparecchio.

• L’apparecchiatura è stata esposta alla pioggia.

• L’apparecchiatura non sembra funzionare in modo normale.

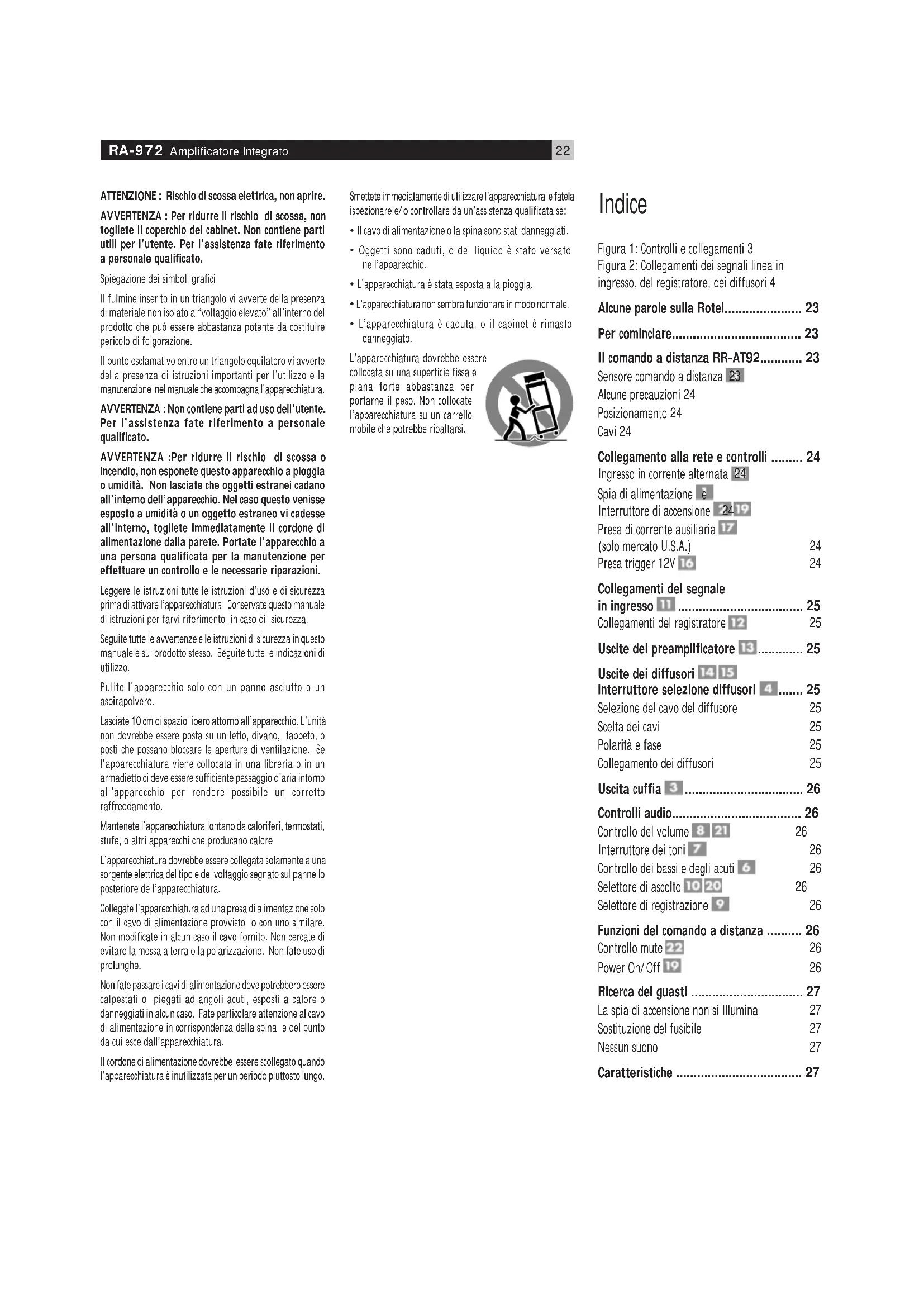

• L’apparecchiatura è caduta, o il cabinet è rimasto danneggiato. L’apparecchiatura dovrebbe essere collocata su una superficie fissa e piana forte abbastanza per portarne il peso. Non collocate l’apparecchiatura su un carrello mobile che potrebbe ribaltarsi. Indice Figura 1: Controlli e collegamenti 3 Figura 2: Collegamenti dei segnali linea in ingresso, del registratore, dei diffusori 4 Alcune parole sulla Rotel...................... 23 Per cominciare..................................... 23 Il comando a distanza RR-AT92............ 23 Sensore comando a distanza 23 Alcune precauzioni 24 Posizionamento 24 Cavi 24 Collegamento alla rete e controlli ......... 24 Ingresso in corrente alternata 24 Spia di alimentazione e Interruttore di accensione 24 Presa di corrente ausiliaria (solo mercato U.S.A.) 24 Presa trigger 12V 24 Collegamenti del segnale in ingresso .................................... 25 Collegamenti del registratore 25 Uscite del preamplificatore ............. 25 Uscite dei diffusori interruttore selezione diffusori ....... 25 Selezione del cavo del diffusore 25 Scelta dei cavi 25 Polarità e fase 25 Collegamento dei diffusori 25 Uscita cuffia .................................. 26 Controlli audio..................................... 26 Controllo del volume 26 Interruttore dei toni 26 Controllo dei bassi e degli acuti 26 Selettore di ascolto 26 Selettore di registrazione 26 Funzioni del comando a distanza .......... 26 Controllo mute 26 Power On/Off 26 Ricerca dei guasti ................................ 27 La spia di accensione non si Illumina 27 Sostituzione del fusibile 27 Nessun suono 27 Caratteristiche .................................... 2723 Italiano Alcune parole sulla Rotel Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 40 anni fa. Attraverso gli anni la passione è rimasta intatta e l’obbiettivo di offrire prodotti eccezionali agli audiofili e amanti della musica ad un costo non elevato è condiviso da tutti alla Rotel. Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto ogni nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzare il prodotto nel miglior modo possibile. Così potrete trovare condensatori provenienti dall’Inghilterra e dalla Germania, semiconduttori dal Giappone o dagli Stati Uniti, mentre i trasformatori toroidali sono prodotti proprio dalla Rotel. La fama di eccellenza della Rotel è stata guadagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica ogni giorno. I loro commenti confermano l’ obiettivo della società - La ricerca di un apparecchio che sia musicale, affidabile e conveniente. Vi ringraziamo per aver scelto questo prodotto augurandovi molte ore di piacevole intrattenimento musicale. Per cominciare Grazie per aver acquistato l’amplificatore stereo integrato Rotel RA-972. Utilizzato in un impianto hi-fi di alta qualità vi garantirà numerosi anni di intrattenimento musicale. L’RA-972 è un amplificatore versatile di el- evate prestazioni. Tutti gli aspetti del design sono stati ottimizzati per conservare la piena gamma dinamica e per restituirvi anche i minimi dettagli della vostra musica. L’RA-972 ha uno stadio di alimentazione altamente regolato che comprende un trasformatore toroidale specificamente progettato dalla Rotel e appositi condensatori slit-foil. Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all’RA-972 di riprodurre i segnali audio più complessi. Questo tipo di progetto è più costoso da produrre ma è migliore per la musica. Abbiamo progettato le schede dei circuiti stampati (PCB) con Tracce a Circuito Simmetrico. Ciò garantisce che il tempo esatto della musica venga mantenuto e fedelmente riprodotto. La circuitazione dell’RA-972 contiene resistenze a film metallico e condensatori in polistirene o polipropilene che vengono utilizzati in sezioni critiche sul percorso del segnale. Tutti gli aspetti di questo progetto sono stati studiati con lo scopo fi- nale di ottenere la più fedele riproduzione sonora. L’RA-972 è dotato inoltre di selettori indipendenti per il segnale d’ingresso. Questi vi consentono di ascoltare una sorgente mentre ne registrate un’altra. L’installazione dell’RA-972 e il suo funzionamento sono semplici. Se avete già esperienza con altri sistemi stereo, non dovreste incontrare alcuna difficoltà. Collegate semplicemente i componenti abbinati e ascoltate la musica. Il comando a distanza RR-AT92 Alcune funzioni possono essere attivate sia con i controlli sul pannello frontale sia con il comando a distanza RR-AT92 fornito in dotazione. Quando queste operazioni vengono descritte, il numero di chiamata per entrambi i controlli viene mostrato. Per esempio, voi potete selezionare la sorgente che volete ascoltare sia con il selettore d’ascolto sia con i pulsanti del comando a distanza

Sensore comando a distanza Il Sensore del Comando a Distanza riceve i segnali provenienti dal comando a distanza. Non coprite il sensore. Deve essere libero da ostacoli altrimenti il comando a distanza non funzionerà correttamente. Il funzionamento del Sensore può difettare se è esposto a luce troppo forte in particolare quella del sole. Alcuni tipi di illuminazione, come le lampade alogene, che emettono un certo quantitativo di radiazioni infrarosse, possono interferire nel funzionamento. Inoltre i controlli del comando a distanza possono non funzionare correttamente se le batterie sull’RR-AT92 sono scariche. NOTA: Rimuovete le batterie dal comando a distanza se non viene utilizzato per un lungo periodo di tempo. Non fate scaricare le batterie all’interno del comando a distanza . Le batterie scariche possono lasciare uscire sostanze corrosive che possono danneggiare l’unità.24 RA-972 Amplificatore Integrato Alcune precauzioni AVVERTENZA : Per evitare potenziali danni al vostro impianto, spegnete tutti i componenti dell’impianto quando collegate o scollegate i diffusori o qualsiasi componente connesso. Non riaccendete l’impianto fino a quando non siete sicuri che tutti i componenti siano collegati correttamente. Ponete particolare attenzione ai cavi dei diffusori. Non devono esserci fili sciolti che potrebbero fare contatto con i cavi dell’altro diffusore o con lo chassis dell’amplificatore. Leggete attentamente questo manuale. Oltre alle istruzioni relative all’installazione dell’RA-972 fornisce indicazioni generali che vi aiuteranno a ottenere prestazioni ottimali dal vostro impianto. Vi preghiamo di contattare il vostro rivenditore autorizzato Rotel per qualsiasi domanda. Inoltre tutti noi alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti. Conservate l’imballaggio dell’RA-972 e tutto il materiale di imballaggio interno per un uso futuro. Trasportare o spedire l’RA-972 in un imballo non originale potrebbe danneggiare il vostro amplificatore. Compilate e inviate la carta di registrazione allegata all’RA-972. Assicuratevi anche di conservare la ricevuta della vendita originale. E’ il vostro migliore documento per la data di acquisto di cui avrete bisogno ogni volta sia necessario il servizio di garanzia. Posizionamento Come tutti i componenti audio che utilizzano segnali a basso livello, l’RA-972 può essere condizionato dal suo ambiente. Non appoggiate l’RA-972 sopra un amplificatore di potenza. Questo ridurrà al minimo il surriscaldamento e le possibili interferenze o disturbi. L’RA-972 produce calore durante il suo funzionamento. Le alette di raffreddamento e le aperture di ventilazione dell’amplificatore sono progettate per dissipare questo calore. Le fessure di ventilazione nella parte superiore devono restare aperte. Ci dovrebbero essere 10 cm di spazio intorno al telaio e un ragionevole flusso di aria nell’area di installazione, per evitare che l’apparecchio si surriscaldi. Quando scegliete una collocazione tenete presente il peso dell’amplificatore. Assicuratevi che lo scaffale o il cabinet possano sostenere il notevole peso. Vi raccomandiamo di installarlo in mobili progettati per accogliere componenti audio. Tali mobili appositi sono progettati per ridurre o perfino eliminare le vibrazioni che possono influenzare negativamente la qualità sonora. Chiedete consiglio al vostro rivenditore autorizzato Rotel hi-fi circa l’arredamento dedicato e una corretta installazione dei componenti audio. Cavi Durante l’installazione fate attenzione a mantenere separati i cordoni di alimentazione dai cavi di segnale digitali e quelli di segnale audio standard. Questo ridurrà la possibilità di un’interferenza e disturbo fra i cordoni di alimentazione o i cavi digitali. Utilizzando cavi schermati di alta qualità contribuirà anche a evitare che disturbo o interferenza riducano la qualità sonora del vostro impianto. Se avete domande contattate il vostro rivenditore autorizzato Rotel per un consiglio sul migliore cavo per il vostro impianto. Collegamento alla rete e controlli Ingresso in corrente alternata L’RA-972 non assorbe una notevole quantità di corrente. Tuttavia, se possibile, sarebbe meglio collegarlo direttamente a una presa a muro polarizzata a due poli. Non usate una prolunga. Una robusta ciabatta a prese mul- tiple può pilotare la corrente richiesta dall’RA-972 e dagli altri componenti collegati ad essa. Il vostro RA-972 è già stato predisposto in fabbrica per il voltaggio corretto per il paese dove lo avete acquistato (o 115 volt o 230 volt con una frequenza di linea di o 50 Hz o 60 Hz). La configurazione di linea di corrente alternata è indicata su un adesivo sul pannello anteriore . NOTA: Nel caso doveste trasportare il vostro RA-972 in un altro paese è possibile riconfigurare l’amplificatore per un utilizzo su una diversa linea di voltaggio. Non cercate di provvedere a questa conversione da soli. Aprire il cabinet dell’RA-972 vi espone a voltaggi pericolosi. Consultate personale di servizio qualificato o il centro di servizio della Rotel per informazioni. Se vi assentate da casa per un lungo periodo, come una vacanza di un mese, è consigliabile staccare il vostro amplificatore dalla rete (così come per gli altri componenti audio e video) durante la vostra assenza. Spia di alimentazione e Interruttore di accensione Premete l’interruttore di accensione per accendere l’RA-972.La spia di alimentazione è Illuminata quando l’RA-972 è acceso. Premete e rilasciate di nuovo l’interruttore per spegnare l’RA-972. Una volta che l'RA-972 è stato acceso con l'interruttore sul pannello anteriore, è possibile scegliere fra la normale modalità di funzionamento e la modalità standby con il tasto di alimentazione sul comando a distanza RR-AT92. Vedere pagina 8 per maggiori informazioni. Presa di corrente ausiliaria (solo mercato U.S.A.) L’RA-972 ha una presa di corrente attiva sul pannello posteriore. La corrente è disponibile da questa presa quando l’RA-972 è acceso. Questa presa può fornire fino a 400 watt. E’ ideale per alimentare sorgenti di segnale come lettori CD, sintonizzatori, o registratori. Non collegate un finale di potenza a questa presa. Collegando un componente che assorbe più di 400 Watt a questa presa si potrebbe danneggiare l’interruttore di accensione dell’RA-972. Presa trigger 12V Alcuni componenti audio possono essere attivati automaticamente quando ricevono un segnale d’accensione a 12 V. L’uscita a 12V fornisce il segnale richiesto. Collegate il componente compatibile all’RA-972 con un cavo standard dotato di minijack da 1/8”.25 Collegamenti del segnale in ingresso (Vedere figura 2 per il collegamento degli ingressi) L’RA-972 ha connettori di ingresso convenzionali del tipo RCA, il tipo che si trova su quasi tutti gli apparecchi audio. NOTA: per evitare rumori forti che non sarebbero apprezzati ne’ da voi ne’ dai diffusori, assicuratevi che l’impianto sia spento quando effettuate qualsiasi collegamento di segnale. Tutti gli ingressi dell’RA 972 sono ingressi di “livello linea”. Servono per collegare componenti come i lettori CD, i registratori a cassetta videoregistratori HiFi o NICAM, i sintonizzatori per l’audio o il video, i lettori Laser Disc o l’uscita analogica da un lettore CD ROM. La Figura 2 mostra un lettore CD collegato agli ingressi CD. Gli altri componenti vanno collegati allo stesso modo. I canali destro e sinistro sono chiaramente etichettati e dovrebbero essere collegati ai canali corrispondenti del componente di sorgente. I connettori RCA del canale sinistro sono bianchi, i connettori del canale destro sono rossi Utilizzate cavi RCA di alta qualità per collegare componenti di sorgente in ingresso all’RA-972. Chiedete al vostro rivenditore autorizzato Rotel per avere un consiglio sui cavi. Collegamenti del registratore (Vedi figura 2 per l’illustrazione del collegamento al registratore) Gli ingressi e le uscite Tape 1 e Tape 2 possono essere collegati a qualsiasi apparecchio di registrazione/riproduzione che accetti segnali standard di ingresso e di uscita di livello linea analogici. Generalmente si tratterà di un registratore a cassetta convenzionale. Quando collegate un registratore all’RA-972 ricordate che le uscite del registratore devono essere collegate agli ingressi tape dell’RA-972. Allo stesso modo le uscite tape dell’RA-972 devono essere collegate agli ingressi del registratore. Come per altre sorgenti assicuratevi di collegare i canali Destro e Sinistro di ogni apparecchio al giusto canale sui componenti in abbinamento. Utilizzate cavi di collegamento di alta qualità per evitare una perdita della qualità sonora. Uscite del preamplificatore L’RA-972 ha una coppia di uscite del preamplificatore. Il segnale dalla sorgente selezionata con il Selettore d’Ascolto è sempre disponibile da queste uscite. Generalmente queste uscite sono utilizzate per fornire un segnale a un altro amplificatore integrato o ad un finale di potenza per pilotare altre coppie di diffusori. Uscite dei diffusori interruttore selezione diffusori (Vedi figura 2 per l’illustrazione sul collegamento dei diffusori) L’RA-972 ha due coppie di uscite per diffusori, indicate con “A” e “B” . Le uscite per i diffusori sono controllate dall’interruttore sul pannello anteriore. Selezione del cavo del diffusore Se viene utilizzata una sola coppia di diffusori, questi devono avere un’impedenza minima di 4 ohm.. Tuttavia se sono utilizzati sia i diffusori A che i diffusori B, questi dovrebbero avere un’impedenza di 8 ohm o superiore. I dati sull’impedenza dei diffusori non sono affatto precisi. In pratica, pochissimi diffusori presenteranno un problema per l’RA-972. Chiedete al vostro rivenditore autorizzato Rotel se avete dei quesiti da porre in merito. Scelta dei cavi Utilizzate cavi a due conduttori isolati per collegare l’RA-972 ai diffusori. Le dimensioni e la qualità dei cavi possono avere effetti udibili sulle performance del sistema. I cavi standard vanno bene ma possono dare un’uscita più bassa o una risposta limitata in gamma bassa, in particolare se sono molto lunghi. In generale cavi ben dimensionati miglioreranno la resa sonora. Per ottenere le migliori prestazioni, potete prendere in considerazioni cavi speciali di alta qualità. Il vostro rivenditore Rotel vi potrà aiutare nella scelta. Polarità e fase La polarità - l’orientamento positivo/negativo dei collegamenti - per il collegamento di ogni diffusore e amplificatore deve essere rispettata affinché tutti i diffusori siano in fase. Se la polarità di un collegamento è accidentalmente invertita, il basso sarà debole e l’immagine stereo scadente. Tutti i cavi sono segnati affinché si possano identificare i due conduttori. Vi possono essere scanalature o una striscia sull’isolante di un conduttore. Il cavo può avere un’isolante trasparente con conduttori di colori diversi (rame e argento). Indicazioni sulla polarità possono essere stampate sull’isolante. Identificare i conduttori positivo e negativo e che la polarità venga rispettata nei collegamenti tra l’amplificatore e i diffusori. Collegamento dei diffusori Spegnete tutti i componenti del sistema prima di collegare i diffusori. L’ RA-972 ha due coppie di connettori colorati sul pannello posteriore ( ad eccezione dei paesi della Comunità Europea dove non sono consentiti). Questi connettori accettano cavi spellati, forcelle, o doppi connettori a banana. Portare il cavo dall’RA-972 ai diffusori. Lasciatelo lento in modo da poter muovere i componenti abbastanza da consentire l’accesso ai connettori dei diffusori. Se utilizzate i doppi connettori a banana, collegateli ai cavi ed inseriteli nella parte posteriore dei connettori dell’amplificatore. Gli anelli dei connettori dovrebbero essere avvitati in tutti i casi (in senso orario). Italiano26 RA-972 Amplificatore Integrato Se state utilizzando connettori a forcella, collegateli ai cavi. Se state collegando cavi spellati direttamente ai connettori, separate i conduttori dei cavi e strappate indietro l’isolante dall’estemità di ogni conduttore. Fate attenzione a non tagliare l’intreccio dei fili. Svitate (in senso antiorario) gli anelli dei connettori. Posizionate la f orcella attorno al perno del connettore o inserite il filo avvolto nel foro del perno. Avvitate gli anelli in senso orario per serrare la forcella o il filo. NOTA: Assicuratevi che non vi siano fili sparsi che potrebbero toccare i fili o i connettori adiacenti Uscita cuffia L’Uscita Cuffia vi permette di collegare una cuffia per un ascolto in privato. Questa uscita ospita una spina standard stereo da 1/4”. Se la vostra cuffia è dotata di un altro tipo di spina, come un mini jack da 1/8”, avrete bisogno di un adattatore. Contattate il vostro rivenditore autorizzato Rotel, per acquistare l’adattatore appropriato. Inserendo la cuffia non si interrompe il segnale alle uscite dei diffusori. Utilizzate il Selettore dei Diffusori per escludere il segnale. La regolazione del Selettore d’Ascolto controlla quale sorgente viene ascoltata. Ruotate il Selettore d’Ascolto del pannello anteriore sulla sorgente che desiderate ascoltare. Oppure premete il tasto corrispondente alla sorgente sul comando a distanza. NOTA: Siccome la sensibilità dei diffusori e della cuffia può variare notevolmente, riducete sempre il livello del volume prima di collegare o scollegare la cuffia. Controlli audio Controllo del volume Il controllo del volume è un comando di tipo tradizionale. Girate i controlli in senso orario per aumentare il volume, o in senso antiorario per diminuirlo. Oppure utilizzate i tasti del comando a distanza. Premete il tasto > per aumentare il volume, o il tasto < per diminuirlo. Interruttore dei toni Quando l’interruttore dei toni è in posizione “Off” il circuito di controllo dei bassi e degli acuti (Controllo toni) viene escluso per garantire la più elevata integrità del segnale. Lasciate l’interruttore dei toni in posizione “Off” fino a quando non volete utilizzare il Controllo Toni. Posizionate l’interruttore in posizione “On” per regolare il Controllo Toni. Controllo dei bassi e degli acuti Quando l’interruttore dei toni è in posizione “On” ruotando i controlli dei bassi e degli acuti si regola il bilanciamento tonale del suono. Ruotate i controlli in senso orario per aumentare l’uscita dei bassi o degli acuti. Ruotate i controlli in senso antiorario per diminuire l’uscita dei bassi o degli acuti. Un sistema hi-fi di elevate prestazioni produce un suono estremamente naturale senza alcuna regolazione dei controlli di tono. Utilizzate raramente questi controlli.. Fate particolare attenzione, quando ruotate i controlli in senso orario. Questo aumenta la potenza d’uscita in gamma bassa o acuta, aumentando il carico sui diffusori e sull’amplificatore. Selettore di ascolto Il Selettore di Ascolto controlla quali dei segnali d’ingresso è diretto all’uscita e sul finale di potenza o, più semplicemente, quale sorgente viene ascoltata. Ruotate il Selettore d’Ascolto del pannello anteriore sulla sorgente che desiderate ascoltare. Oppure premete il tasto corrispondente alla sorgente sul comando a distanza. Selettore di registrazione Il Selettore di Registrazione controlla quale dei segnali d’ingresso è diretto alle uscite di registrazione. Quando non state registrando, il selettore di registrazione dovrebbe essere posto in posizione OFF per ridurre al minimo la possibilità di interferenza da parte di altre componenti nell’impianto. Il fatto di avere un Selettore di Registrazione e di Ascolto separato aggiunge un notevole grado di flessibilità al modo in cui l’RA-972 può essere utilizzato. Per esempio, regolando il selettore di registrazione sul CD e il selettore di ascolto sul sintonizzatore potreste registrare un CD su un nastro mentre ascoltate il sintonizzatore. Non vi è una posizione Tape 2 sul Selettore di Registrazione. Di conseguenza, se desiderate duplicare una registrazione da un registratore ad un altro, la sorgente deve essere collegata all’ingresso Tape 1. Ponete il Selettore di Registrazione su Tape 1. Collegate l’unità che registra il segnale all’Uscita Tape 2. Funzioni del comando a distanza Controllo mute Per azzerare temporaneamente il volume del sistema premete il pulsante MUTE sul comando a distanza RR-AT92. Premete nuovamente il pulsante per ritornare al livello di volume precedente. Power On/Off Quando l’interruttore di accensione è attivato, l’RA-972 potrà essere posto in modalità Standby quando il pulsante POWER viene premuto sul comando a distanza. I LED nel Controllo del Volume e del Selettore di Funzione si spegneranno. Premete di nuovo il pulsante POWER per tornare alla normale modalità operativa. NOTA: L'RR-AT92 può essere utilizato per attivare la funzione base di alcuni altri componenti Rotel, compresi i sintonizzatori,i lettori CD e i lettori DVD. Per attivare un sintonizzatore Rotel -

1) Selezionate la funzione tuner dell'RR-AT92.

2) Premete "Power" e "1" (RT-955) oppure

3) Premete il tasto per l'attivazione del Tuner.
