MANUAL DE USUARIO RA972 ROTEL

Controles y Conexiones

Conexiones para Entrada de Señal y Salida a las Cajas Acústicas

Precaución: Para reducir el riesgo de recibir una descarga eléctrica, no quitar la cubierta superior. No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo por personal cualificado.

ADVERTENCIA: No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo por personal cualificado.

ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una descarga eléctrica, no exponga el aparato al agua o la humedad ni permita que ningún objeto extraño penetre en su Interior. Si el aparato está expuesto a la humedad o algún objeto extraño penetra en su Interior, desconecte inmediatamente el cable de alimentación de la red eléctrica. En caso de que fuera necesario, envíe el aparato a un especialista cualificado para su inspección y posterior reparación.

Lea todas las instrucciones del presente manual antes de conectar o hacer funcionar el aparato. Conserve este manual cerca de usted para el caso de que necesite revisar las instrucciones de seguridad que se indican a continuación.

Tenga siempre en mente las advertencias y la información relativa a seguridad que figuran tanto en estas instrucciones como en el propio aparato. Siga al pie de letra todas las instrucciones relacionadas con el funcionamiento del mismo.

Limpie el exterior del aparato únicamente con una gamuza seca o un aspirador.

Debe dejar un mínimo de 10 centímetros de espacio libre alrededor del aparato. No coloque nunca el RA-972 en una cama, un sofá, una alfombra o una superficie similar susceptible de bloquear las ranuras de ventilación. Si el aparato está ubicado en la estantería de una librería o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el mueble para permitir una refrigeración adecuada.

Mantenga el aparato alejado de radiadores, estufas, cocinas o de cualquier otra instalación que produzca calor.

El aparato debe ser conectado únicamente a una fuente de alimentación del tipo y la tensión especificados en su panel posterior.

Conecte el aparato a una toma de corriente eléctrica únicamente a través del cable de alimentación de dos clavijas polarizado suministrado de serie o un equivalente exacto del mismo. No modifique de ningún modo dicho cable. No intente desactivar los terminales destinados a la conexión a tierra o polarización. El cable debería ser conectado a una toma de corriente eléctrica de dos terminales que se adapten perfectamente a las clavijas del cable de alimentación del aparato. No utilice ningún tipo de cable de extensión.

No coloque el cable de alimentación en lugares en que pueda ser aplastado, pinchado, doblado en ángulos críticos, expuesto al calor o dañado de algún modo. Preste particular atención al punto de unión entre el cable y la toma de corriente y también a la ubicación de esta última en el panel posterior del aparato.

El cable de alimentación debería desconectarse de la red eléctrica cuando el aparato no vaya a ser utilizado durante un largo período de tiempo (por ejemplo las vacaciones de verano).

Desconecte inmediatamente el aparato y envíelo a un servicio técnico cualificado para su inspección/ reparación si:

• El cable de alimentación o alguna clavija del mismo ha sido dañado.
• Han caído objetos o se ha derramado líquido en el interior del aparato.
• El aparato ha sido expuesto a la lluvia.
• El aparato muestra signos de funcionamiento inadecuado.
• El aparato ha sido golpeado o dañado de algún modo.

Coloque el aparato sobre una superficie fija y equilibrada que sea suficientemente resistente para soportar su peso. No coloque nunca el aparato en una carretilla móvil de la que pueda volcar.

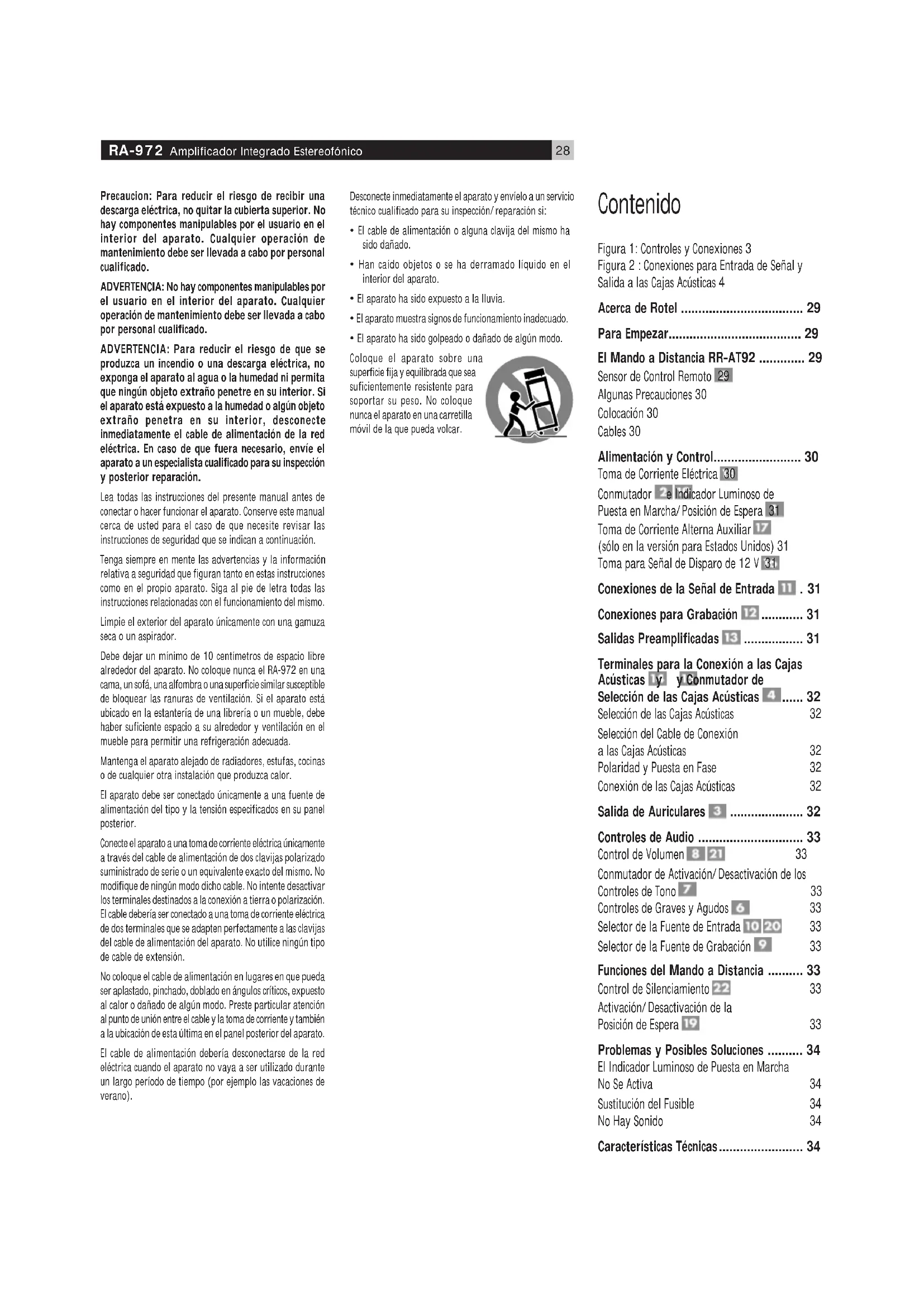

Contenido

Figura 1: Controles y Conexiones 3

Figura 2 : Conexiones para Entrada de Señal y Salida a las Cajas Acústicas 4

Acerca de Rotel 29

Para Empezar.... 29

El Mando a Distancia RR-AT92 ...... 29

Sensor de Control Remoto 29

Algunas Precauciones 30

Colocación 30

Cables 30

Alimentación y Control.... 30

Toma de Corriente Eléctrica 30

Conmutador 2 e Indicador Luminoso de

Puesta en Marcha/Posición de Espera 31

Toma de Corriente Alterna Auxiliar 17

(sólo en la versión para Estados Unidos) 31

Toma para Señal de Disparo de 12 V 31

Conexiones de la Señal de Entrada 11.31

Conexiones para Grabación 12 ...... 31

Salidas Preamplificadas 13 ...... 31

Terminales para la Conexión a las Cajas Acústicas y y Conmutador de

Selección de las Cajas Acústicas 4 ..... 32

Selección de las Cajas Acústicas 32

Selección del Cable de Conexión

a las Cajas Acústicas 32

Polaridad y Puesta en Fase 32

Conexión de las Cajas Acústicas 32

Salida de Auriculares 3 32

Controles de Audio 33

Control de Volumen 8 21 33

Conmutador de Activación/ Desactivación de los

Controles de Tono 7 33

Controles de Graves y Agudos 6 33

Selector de la Fuente de Entrada 10 20 33

Selector de la Fuente de Grabación 9 33

Funciones del Mando a Distancia ..... 33

Control de Silenciamiento 22 33

Activación/ Desactivación de la

Posición de Espera 19 33

Problemas y Posibles Soluciones ..... 34

El Indicador Luminoso de Puesta en Marcha

No Se Activa 34

Sustitución del Fusible 34

No Hay Sonido 34

Características Técnicas 34

Acerca de Rotel

Rotel fue fundada hace 40 años por una familia cuyo entusiasta interés por la música le condujo a diseñar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso. Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañía -proporcionar productos de la máxima calidad a melómanos y audiófilos independientemente de cuales sean sus posibilidades económicas- es compartido por todos sus empleados.

Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y llevando a cabo el ajuste fino de cada nuevo producto hasta que satisface de manera exacta los estándares de calidad musical para los que fue diseñado. Para lograrlo, disponen de la máxima libertad para escoger los mejores componentes allí donde se encuentren. Le sorprenderá agradablemente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japón o Estados Unidos, mientras que los transformadores toroidales de potencia son construidos en la propia factoría de Rotel.

Rotel se ha ganado a pulso, a través de cientos de artículos, bancos de pruebas y galardones firmados por los críticos especializados más respetados del mundo, una sólida reputación por la excelencia de sus productos. Los comentarios de estos profesionales que escuchan música cada día hacen posible que la compañía se reafirme en la validez de sus objetivos: la puesta a punto de componentes y equipos musicales fiables y asequibles.

Le agradecemos que haya adquirido este producto y esperamos que le permita disfrutar de su música predilecta durante largos años.

Para Empezar

Gracias por adquirir el Amplificador Integrado Estereofónico Rotel RA-972. Utilizado en un sistema de reproducción musical de alta calidad, le permitirá disfrutar durante muchos años de sus composiciones musicales favoritas.

El RA-972 es un componente de audio de altas prestaciones extremadamente completo. Todos los aspectos de su diseño han sido optimizados para preservar toda la dinámica y todas las sutilezas de su música predilecta. El RA-972 incorpora una fuente de alimentación altamente regulada que incluye un transformador de alimentación toroidal y condensadores de láminas finas diseñados y construidos a medida siguiendo especificaciones de Rotel. Esta fuente de alimentación de baja impedancia posee una generosa reserva de energía que permite al RA-972 reproducir fácilmente las más exigentes señales de audio. Un diseño de este tipo resulta más caro de fabricar pero es mejor para la música.

Las placas de circuito impreso (PCB) han sido diseñadas con Pistas Circuitales Simétricas a fin de asegurar el perfecto mantenimiento de las relaciones temporales de la música y la más fiel reproducción de las mismas. La circuitería del RA-972 utiliza resistencias de película metálica y condensadores de poliestireno o polipropileno en los puntos más críticos del recorrido de la señal de audio. Todos los aspectos de este diseño han sido examinados al milímetro con el objetivo último de conseguir una fiel reproducción de la música.

Además, el RA-972 incluye selectores independientes para grabación y escucha que le permiten a usted escuchar una señal procedente de una determinada fuente mientras graba la procedente de otra.

Las funciones principales del RA-972 son fáciles de instalar y utilizar. Si usted ya está experimentado en el manejo de componentes de audio estereofónicos, en principio no debería encontrar nada que le resultara especialmente complicado durante la puesta a punto inicial del mismo. Basta con que conecte el resto de componentes de su equipo y disfrute con su música preferida.

El Mando a Distancia RR-AT92

Algunas funciones pueden activarse tanto desde los controles del panel frontal como desde el mando a distancia RR-AT92 suministrado de serie. Cuando se describan dichas funciones, se incluirá junto a las mismas el número correspondiente a ambos controles. Por ejemplo, usted puede seleccionar la fuente de la que desee escuchar tanto con el Selector de Fuente de Escucha 10 como con los botones del mando a distancia 20.

Sensor de Control Remoto 5

El Sensor de Control Remoto capta los rayos infrarrojos procedentes del mando a distancia. No lo cubra ni bloquee nunca ya que en caso contrario no funcionará correctamente. El funcionamiento del Sensor de Control Remoto también puede verse afectado si es expuesto a luz brillante (en particular luz solar directa). Algunos tipos de iluminación, como por ejemplo las lámparas halógenas, que emiten una cierta cantidad de luz infrarroja, también pueden interferir el funcionamiento adecuado del RA-972. Además, es posible que las funciones de control a distancia no funcionen de manera fiable si las pilas del RR-AT92 están a punto a de agotarse.

Nota: Quite las pilas del mando a distancia si no piensa utilizarlo durante un largo período de tiempo. No deje pilas agotadas en el interior del mando a distancia ya que podrían derramar productos químicos corrosivos susceptibles de dañarlo.

Algunas Precauciones

ADVERTENCIA: Para evitar que se produzcan daños en su equipo, desconecte TODOS los componentes del mismo cuando conecte o desconecte las cajas acústicas o cualquier componente adicional. No vuelva a poner en marcha los componentes del equipo hasta que esté completamente seguro de que todas conexiones sean correctas y seguras. Preste una particular atención a los conductores de los cables de conexión a las cajas acústicas. No debe haber conductores sueltos que puedan contactar con los otros cables de conexión o el chasis del amplificador.

Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instrucciones básicas de instalación y puesta a punto del RA-972, incluye información de gran valor sobre las diferentes configuraciones que permite el aparato, así como información general que le ayudará a optimizar las prestaciones de su sistema. Le rogamos asimismo que contacte con su distribuidor autorizado de productos Rotel para cualquier duda o consulta. No le quepa la menor duda de que todos sus comentarios y observaciones serán bien recibidos.

Guarde el embalaje del RA-972 y todo el material en él contenido para un posible uso futuro del mismo. El embalaje o transporte del RA-972 en condiciones diferentes de las originales puede dañar seriamente el aparato.

Rellene y envíe la tarjeta de garantía suministrada junto con el RA-972. Asegúrese asimismo de mantener en su poder la factura de compra puesto que es la mejor manera de que usted se acuerde de la fecha de compra, un dato esencial en caso de que necesitara asistencia técnica durante el período de garantía.

Colocación

Al igual que todos los componentes de audio que manejan señales de bajo nivel, el RA-972 puede verse afectado por su entorno. No coloque el RA-972 encima de otros componentes. Evite también colocar cables de audio cerca de cables de alimentación. De este modo se minimizará la posibilidad de que se produzcan zumbidos o interferencias electromagnéticas.

El RA-972 genera calor durante su funcionamiento normal. Tanto los disipadores térmicos como las ranuras de ventilación de su cubierta superior han sido diseñadas para evacuar este calor. Las ranuras de ventilación de la cubierta superior deben permanecer siempre despejadas. Debería haber unos 10 centímetros de espacio libre alrededor del chasis y una razonable corriente de aire a lo largo del lugar en que haya sido instalado el amplificador para evitar el sobrecalentamiento de este último.

Tenga igualmente en cuenta el peso del amplificador cuando seleccione una ubicación determinada para su instalación. Asegúrese por tanto de que la estantería o mueble utilizado pueda soportarlo. Le recomendamos que instale el RA-972 en muebles diseñados específicamente para albergar componentes de audio. Dichos muebles están concebidos para reducir o suprimir vibraciones que pueden afectar negativamente a la calidad del sonido. Consulte a su distribuidor autorizado de productos Rotel para que le aconseje acerca de los muebles más adecuados para su equipo y sobre la adecuada instalación en los mismos de sus componentes de audio.

Cables

Asegúrese de mantener alejados entre sí los cables de alimentación, digitales y de modulación de su equipo. De este modo se minimizarán las posibilidades de que la señal de audio se vea afectada por ruido o interferencias procedentes de los cables digitales o de alimentación. El uso exclusivo de cables apantallados de alta calidad también contribuirá a prevenir la entrada de ruido o interferencias susceptibles de degradar la calidad sonora de su equipo. Si tiene alguna pregunta que realizar al respecto, le recomendamos que visite a su distribuidor autorizado de productos Rotel para que le aconseje los cables más adecuados para su sistema.

Alimentación y Control

Toma de Corriente Eléctrica 18

Como consecuencia de su relativamente alta potencia de salida, el RA-972 puede drenar una cantidad de corriente considerable de la red eléctrica, por lo que debería ser conectado directamente a una toma de corriente polarizada de 2 clavijas. No utilice ningún tipo de cable de extensión. Puede utilizarse una base de enchufes de alta calidad siempre y cuando esté (y también, por supuesto, la toma de corriente ubicada en la pared de su casa) preparada para manejar la corriente exigida por el RA-972 y todos los componentes conectados a él.

Su RA-972 está configurado en fábrica para que trabaje con la tensión de red correcta que corresponda al país en que haya sido comprado (115 ó 230 voltios de corriente alterna con una frecuencia de 50 ó 60 Hz). Dicha configuración está indicada en un lugar visible del panel posterior del aparato.

Nota: En caso de que tuviese que desplazar su RA-972 a otro país, es posible reconfigurarlo para que pueda trabajar con tensiones de red diferentes de la establecida en fábrica. No intente llevar a cabo esta conversión por su cuenta. El acceso al interior del RA-972 le expone a tensiones peligrosas. Para cualquier información al respecto, le rogamos que contacte con personal cualificado o llame al departamento de asistencia técnica postventa de Rotel.

Si va a estar fuera de su casa durante un largo período de tiempo -por ejemplo las vacaciones de verano-, le recomendamos, como precaución básica, que desconecte su amplificador (así como el resto de componentes de audio y vídeo de su equipo) de la red eléctrica.

Conmutador 2 indicador Luminoso de Puesta en Marcha/ Posición de Espera 1

Pulse el Conmutador de Puesta en Marcha del panel frontal para activar el RA-972. El Indicador Luminoso Power se activará para confirmarlo. Pulse y libere de nuevo el Conmutador de Puesta en Marcha para desactivar el RA-972.

Una vez que el RA-972 se haya puesto en marcha con el conmutador pertinente de su panel frontal, puede ser situado entre los modos de pleno funcionamiento y posición de espera ("standby") con el botón Standby del mando a distancia RR-AT92. Para más información, diríjase a la última sección del presente manual de instrucciones.

Toma de Corriente Alterna Auxiliar 17 sólo en la versión para Estados Unidos)

El RA-972 incorpora una toma de corriente eléctrica conmutada en su panel posterior. Una vez el aparato esté en marcha, podrá disponerse de una señal eléctrica alterna (hasta un total de 400 vatios de potencia) desde la misma. Esta toma es adecuada para suministrar energía eléctrica alterna a cualquier fuente de señal, como por ejemplo un reproductor de CD, un sintonizador o una platina a casetes. La conexión a dicha toma de un componente capaz de drenar una potencia superior a 400 vatios podría dañar el Conmutador de Puesta en Marcha/ Posición de Espera del RA-972.

Toma para Señal de Disparo de 12 V 16

Algunos componentes de audio pueden ponerse en marcha automáticamente cuando reciben una señal de activación de 12 voltios continuos. La Toma para Señal de Disparo de 12 V del RA-972 suministra la citada señal. Conecte los componentes compatibles con la misma al RA-972 mediante un cable terminado con una miniclavija de 1/8".

Conexiones de la Señal de Entrada 11

(Vea la Figura 2 para la realización de las conexiones pertinentes)

El RA-972 incorpora conectores de entrada RCA convencionales, es decir idénticos a los que pueden encontrarse en la práctica totalidad de componentes de audio existentes en el mercado.

Nota: Para evitar la presencia de ruidos susceptibles de ser apreciados tanto por usted como por sus cajas acústicas, asegúrese de que el sistema esté desconectado cuando usted esté realizando cualquier tipo de conexión de señal.

Todas las entradas del RA-972 son de "nivel de línea" y resultan apropiadas para la conexión de componentes tales como reproductores de discos compactos, grabadores de videocasetes estereofónicos Hi-Fi o NICAM, sintonizadores para audio o vídeo, reproductores de LaserDisc y DVD o incluso para procesar la señal analógica de salida de una mecánica CD-ROM. En caso de que desee conectar un giradiscos al RA-972, debería utilizar un ecualizador de fono externo (como por ejemplo el Rotel RQ-970BX).

Los canales Izquierdo ("Left") y Derecho ("Right") están claramente identificados y deberían ser conectados a los correspondientes terminales de las fuentes utilizadas. Los conectores RCA correspondientes al canal Izquierdo son de color blanco, mientras que los del canal Derecho son de color rojo. Utilice cables de alta calidad equipados con conectores RCA para la conexión de cualquier fuente al RA-972. Consulte a su distribuidor autorizado de productos Rotel para que le aconseje sobre los cables a utilizar.

Conexiones para Grabación 12

(Vea la Figura 2 para la realización de las conexiones pertinentes)

Las entradas y salidas Tape 1 y Tape 2 pueden ser conectadas a cualquier componente de grabación/ reproducción que acepte señales de entrada y salida analógicas estándar de nivel de línea, que por lo general suele ser una platina a casetes convencional.

Cuando conecte un componente de grabación al RA-972, recuerde que las salidas del grabador deben conectarse a las entradas tape del RA-972. De modo similar, las salidas tape del RA-972 deben ser conectadas a las entradas del grabador. Al igual que sucede con otras fuentes, asegúrese de conectar los canales Izquierdo y Derecho correspondientes a cada componente a los canales adecuados de los componentes asociados. Utilice cables de interconexión de alta calidad para evitar pérdidas en la calidad de sonido.

Salidas Preamplificadas 13

El RA-972 incluye una pareja de salidas preamplificadas. La señal procedente de la fuente seleccionada con el Selector de Fuente de Escucha está siempre disponible en dichas salidas, que por regla general suelen utilizarse para suministrar una señal a otro amplificador integrado o etapa de potencia que a su vez se utilizará para atacar cajas acústicas ubicadas en otra parte de la casa (cajas acústicas remotas).

Terminales para la Conexión a las Cajas Acústicas 14 y Conmutador de Selección de las Cajas Acústicas 4

(Vea la Figura 2 para la realización de las conexiones pertinentes)

El RA-972 incorpora dos pares de terminales para la conexión de cajas acústicas designados por "A" 14 y "B" Las salidas para la conexión de las cajas acústicas son controladas por el conmutador 4 del panel frontal.

Selección de las Cajas Acústicas

Si en un momento dado sólo se utiliza una de la dos parejas de cajas acústicas que pueden conectarse al RA-972, cada una de ellas puede tener una impedancia nominal de hasta 4 ohmios. Por el contrario, si se van a utilizar simultáneamente las parejas de cajas acústicas A y B, cada caja debería tener una impedancia de 8 ohmios o más. Por lo general, la impedancia de las cajas acústicas es un parámetro bastante poco preciso, de modo que en la práctica muy pocas cajas acústicas presentarán problemas al RA-972. Para cualquier duda o cuestión que tenga al respecto, consulte con su distribuidor autorizado de productos Rotel.

Selección del Cable de Conexión a las Cajas Acústicas

Utilice un cable de dos conductores perfectamente aislado para conectar el RA-972 a las cajas acústicas. El tamaño y la calidad de dicho cable pueden tener un efecto audible sobre las prestaciones de la totalidad de su equipo. Un cable de conexión de calidad estándar funcionará pero es posible que provoque una disminución de la potencia de salida o una atenuación de la respuesta en graves, en particular si la longitud del mismo es elevada. En general, un cable más pesado mejorará el sonido. Para conseguir unas prestaciones óptimas, debería considerar la compra de cables de alta calidad especialmente diseñados para aplicaciones de audio. Su distribuidor autorizado de productos Rotel puede ayudarle a seleccionar los cables que vaya a utilizar en su sistema.

Polaridad y Puesta en Fase

La polaridad, es decir la orientación positiva/negativa de las conexiones correspondientes a cada caja acústica y a la unión con el amplificador, debe ser coherente, de modo que todas las cajas acústicas del sistema estén en fase. Si la polaridad de una conexión es invertida por error, se producirá una fuerte caída de la respuesta en graves, así como una degradación perceptible de la imagen estereofónica global. Todos los cables están marcados de manera que usted pueda identificar fácilmente los dos conductores. Puede haber marcas o líneas impresas en el revestimiento aislante de un conductor. El cable también puede presentar un claro aislamiento al incorporar conductores de distintos colores (cobre y plata). También puede haber indicaciones de polaridad impresas en el revestimiento aislante. Identifique los conductores positivos y negativos y sea coherente con cada una de las conexiones del amplificador y las cajas acústicas.

Conexión de las Cajas Acústicas

Desconecte todos los componentes de su equipo antes de llevar a cabo la conexión de las cajas acústicas. El RA-972 incorpora terminales de conexión debidamente codificados (por colores) en su panel posterior. Estos conectores aceptan cable pelado, conectores de tipo horquilla o conectores de tipo banana doble (excepto en los países de la Comunidad Europea, donde su uso no está permitido).

Lleve el cable desde el RA-972 hasta las cajas acústicas. Procure que el mismo posea la suficiente longitud para que pueda accederse sin ninguna restricción a los terminales de conexión de aquéllas.

Si usted está utilizando conectores dobles de tipo banana, únalos primero a los cables y a continuación insértelos en la zona posterior de los terminales de conexión. En cualquier caso, las tuercas de fijación de dichos terminales deberían bloquearse girándolas en sentido horario.

Si está utilizando conectores de tipo horquilla, conéctelos en primer lugar a los cables. Si está colocando directamente cable pelado a los terminales de conexión a las cajas acústicas, separe los cables correspondientes a cada conductor y quite la parte superior del revestimiento aislante. Asegúrese asimismo de no cortar ninguno de los conductores propiamente dichos. Libere (girándolas en sentido contrario de las agujas del reloj) las tuercas de fijación hexagonales y a continuación coloque los conectores alrededor de los terminales de conexión a las cajas acústicas o el cable pelado en el orificio transversal que hay en los mismos. Gire en sentido horario las tuercas de fijación hexagonales para sujetar firmemente en su lugar el conector o el cable de conexión.

Nota: Asegúrese de que no haya restos de cable que puedan tocar los cables o conductores adyacentes.

Salida de Auriculares 3

La salida de Auriculares le permite conectar unos auriculares para escuchar música en la intimidad. Esta salida incluye una toma estereofónica estándar de 1/4". Si sus auriculares incorporan un tipo de clavija diferente, como por ejemplo una de tipo "mini" de 1/8", entonces necesitará el adaptador correspondiente. Contacte con su distribuidor autorizado de productos Rotel para que le aconseje al respecto. La conexión de los auriculares no interrumpe el envío de señal a las cajas acústicas. Utilice el Conmutador de Selección de las Cajas Acústicas para silenciar estas últimas. La posición del selector de Fuente de Escucha controla la fuente que usted desea escuchar. Para ello también puede pulsar el correspondiente botón de fuente del mando a distancia.

Nota: Puesto que la sensibilidad de auriculares y cajas acústicas puede presentar grandes variaciones, reduzca siempre el nivel de volumen antes de conectar o desconectar a aquéllos.

Controles de Audio

Control de Volumen 8 21

Gírelo en sentido horario para aumentar el nivel de volumen y en sentido antihorario para reducirlo. O utilice los botones de control de volumen del mando a distancia. Pulse el botón

▲ para aumentar el nivel de volumen y el botón
▼ para reducirlo.

Conmutador de Activación/Desactivación de los Controles de Tono 7

Cuando el conmutador Tone Switch está situado en la posición Off, los controles de Graves y Agudos son eliminados del camino recorrido por la señal musical con el fin de garantizar un sonido lo más puro posible. Si no va a utilizar los controles de tono, deje el conmutador Tone Switch en su posición "Off". Sitúe el conmutador Tone Switch en la posición On si desea realizar ajustes con los Controles de Tono.

Controles de Graves y Agudos 6

Cuando el conmutador Tone Switch está situado en la posición On, la rotación de los Controles de Graves y Agudos ajusta el balance tonal del sonido. Gire los Controles en sentido horario para aumentar el nivel de graves y/o agudos. Gírelos en sentido antihorario para disminuir el nivel de graves y/o agudos.

Un sistema de audio de altas prestaciones adecuadamente ajustado produce el sonido más natural posible sin necesidad de ajustes ni controles de tono. Por tanto, utilice los mencionados controles lo menos posible. Sea particularmente cuidadoso cuando aplique algún tipo de realce en la respuesta tonal (giro de los controles en sentido horario) puesto que ello provoca un incremento de la potencia de salida en la zona alta y/o baja del espectro y por tanto de la carga soportada por el amplificador.

Selector de la Fuente de Entrada 10 20

La posición del selector de la Fuente de Entrada determina cual de las señales presentes en la entrada del amplificador va a ser enviada a las salidas principales del mismo o a la etapa de potencia que le haya sido conectado. Gire el selector de Fuente de Escucha hasta que señale la fuente que usted quiera escuchar o pulse el correspondiente botón de fuente del mando a distancia.

Selector de la Fuente de Grabación 9

Este selector controla cual de las señales de entrada es enviada a las salidas de grabación. Cuando usted no esté grabando, el Selector de Fuente de Grabación debería situarse en la posición "Off" para minimizar la posibilidad de que se produzcan interferencias causadas por el resto de componentes del sistema.

La existencia de selectores separados para Grabación y Escucha añade un significativo margen de flexibilidad a la utilización del RA-972. Por ejemplo, situando el Selector de la Fuente de Grabación en CD y el Selector de Escucha en Tuner usted podría grabar un disco compacto mientras escucha la radio.

No existe la posición Tape 2 en el Selector de la Fuente de Grabación. Por lo tanto, en caso de que deseara copiar ("dub") una grabación de una platina a otra, la platina "fuente" debería conectarse a la entrada Tape 1 y el Selector de la Fuente de Grabación debería situarse en Tape 1, mientras que la platina en la que se desea grabar debería conectarse a la salida Tape 2.

Funciones del Mando a Distancia

Control de Silenciamiento 22

Para silenciar temporalmente el sonido del equipo, pulse el Botón Mute del mando a distancia RR-AT92. Pulse de nuevo dicho botón para que el sonido recupere su nivel de volumen original.

Activación/ Desactivación de la Posición de Espera 19

Cuando el conmutador de Puesta en Marcha está activado, el RA-972 puede situarse en su modalidad de espera cada vez que se pulse el botón Standby del mando a distancia. En este caso, el indicador luminoso del Control de Volumen y el selector de Función se desactivarán. Pulse de nuevo el botón Standby para que el RA-972 regrese a su modo de funcionamiento normal.

Problemas y Posibles Soluciones

La mayoría de dificultades que suelen producirse en los sistemas de audio son el resultado de conexiones realizadas incorrectamente o ajustes inapropiados. En caso de que se encuentre con algún problema, aísle en primer lugar el área afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer funcionar al RA-972, considere las sugerencias que le damos para las siguientes condiciones:

El Indicador Luminoso de Puesta en Marcha No Se Activa

El Indicador Luminoso de Puesta en Marcha debería activarse cuando el RA-972 fuese conectado a una toma de corriente eléctrica. Si no es así, compruebe el funcionamiento de dicha toma con otro dispositivo eléctrico, como por ejemplo una bombilla. Asegúrese de que la toma en cuestión no esté controlada por un conmutador que haya sido desactivado.

Sustitución del Fusible

En el caso de que otro dispositivo eléctrico conectado a la toma anterior funcione correctamente y el Indicador Luminoso de Puesta en Marcha del RA-972 no se active cuando éste es conectado a dicha toma, significa que es muy posible que el fusible de protección interno se haya fundido. Si usted cree que ha sucedido esto, contacte con su distribuidor autorizado de productos Rotel para que le proporcione uno nuevo y se lo instale adecuadamente.

No Hay Sonido

Compruebe la fuente de sonido para asegurarse de que su funcionamiento es el correcto. Asegúrese de que los cables que van desde la fuente de señal a las entradas del RA-972 estén conectados adecuadamente. Asegúrese de que el Selector de la Fuente de Escucha esté situado en la fuente adecuada. Compruebe todos los cables de conexión entre el RA-972 y las cajas acústicas.

Características Técnicas

Potencia Continua de Salida 60 vatios/canal sobre 8 ohmios

(20-20.000 Hz, THD < 0'03%, 8 ohmios)

Distorsión Armónica Total (20-20.000 Hz) <0'03% a la potencia nominal,

a la mitad de la misma o a 1 vatio

Distorsión por Intermodulación (60 Hz : 7 kHz, 4:1)

<0'03% a la potencia nominal,

a la mitad de la misma o a 1 vatio

Respuesta en Frecuencia – todas las entradas 10-100.000 Hz, +1 dB, -3 dB

Factor de Amortiguamiento (20-20.000 Hz, 8 ohmios) 150

Sensibilidad/ Impedancia de Entrada 160 mV/33 kohmios

Nivel de Entrada Máximo 5 V

Actuación de los Controles de Tono Graves/ Agudos

Relación Señal/ Ruido (norma IHF/ ponderación A) mayor que 95 dB

Alimentación

Versión para EE.UU. 115 voltios/60 Hz

Versión para Europa 230 voltios/50 Hz

Consumo 300 vatios

Dimensiones (An x Al x P) 440x92x347 mm

Peso Neto 6'5 kg

Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo.
