Type de produit	Détecteur de proximité inductif
Modèle	IV0008 (IFM)
Principe de détection	Induction, sans contact
Portée nominale (Sn)	Indiquée sur l'étiquette du produit
Portée de travail (Sa)	0 à Sn × 0,81 mm (acier 37)
Matériau cible	Métaux (acier, etc.)
Tension d'alimentation	10-30 V CC (estimation typique)
Type de sortie	Commutation à transistor (NPN/PNP selon modèle)
Indication LED	Verte pour tension d'alimentation, jaune pour sortie active
Indice de protection	IP67 (avec presse-étoupe)
Type de montage	Non encastrable
Zone de dégagement	Requis autour de la face active (voir fig. 3)
Raccordement électrique	Mise hors tension avant toute intervention
Presse-étoupe	Nécessaire pour IP67 (non fourni)
Orientation de la face active	Orientable grâce au cube détecteur amovible
Entretien	Aucun entretien requis
Nettoyage	Maintenir la face active et l'espace libres de dépôts et corps étrangers métalliques
Sécurité	Couper l'alimentation avant tout raccordement ou ouverture
Conformité	EN 60947-5-2
Compatibilité CEM	Conforme aux exigences CEM

FOIRE AUX QUESTIONS - IV0008 IFM

Quels métaux détecte le capteur IV0008 ?

Le détecteur de proximité inductif IV0008 détecte tous les métaux (acier, aluminium, etc.) sans contact. La portée peut varier selon le matériau et est maximale pour l'acier 37.

Quelle est la portée de détection exacte ?

La portée nominale (Sn) est indiquée sur l'étiquette du produit. La portée de travail (Sa) est de 0 à Sn × 0,81 mm pour l'acier 37. Pour d'autres métaux, la portée peut être inférieure.

Comment monter le détecteur de proximité ?

Le montage est non encastrable. Vissez le détecteur sur une base de montage. Laissez une zone de dégagement autour de la face active (voir fig. 3). Respectez les distances minimales entre plusieurs détecteurs (fig. 4 et 5).

Comment raccorder électriquement le détecteur ?

Coupez l'alimentation électrique avant tout raccordement. Ouvrez le détecteur (fig. 6), connectez le câble selon le schéma sur l'étiquette. Utilisez un presse-étoupe (non fourni) pour garantir l'IP67.

Que signifient les LED verte et jaune ?

La LED verte indique que la tension d'alimentation est appliquée. La LED jaune s'allume lorsque la sortie de commutation est active (détection d'un objet métallique).

Comment assurer l'étanchéité IP67 ?

Pour garantir l'IP67, vous devez utiliser un presse-étoupe adapté (à commander séparément) lors du raccordement du câble. Le détecteur doit être monté correctement.

Peut-on orienter la face active du capteur ?

Oui, le cube détecteur est amovible (fig. 7). Vous pouvez l'enlever, orienter la face active dans la direction souhaitée, puis le remettre en place.

Quel entretien nécessite le détecteur IV0008 ?

L'appareil ne nécessite aucun entretien particulier. Il suffit de garder la face active et l'espace libre exempts de dépôts et de corps étrangers métalliques, surtout si la face active est orientée vers le haut.

Quelles précautions de sécurité prendre avant l'installation ?

Avant toute intervention (raccordement, ouverture), mettez l'installation hors tension. Respectez les consignes de montage et les distances de dégagement pour éviter les dysfonctionnements.

Le détecteur est-il conforme aux normes ?

Oui, il est conforme à la norme EN 60947-5-2 pour les détecteurs de proximité. Il satisfait également aux exigences CEM.

MODE D'EMPLOI IV0008 IFM

Montageanleitung Installation Instructions Notice de Montage

efector100®

Induktiver Näherungsschalter IVE, nicht bündig Inductive proximity switch IVE, non-flush Détecteur de proximité inductif IVE, non encastrable

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, sans contact et indique leur pré-sence par un signal de commutation.

Portée nominale (Sn): voir sur l'étiquette; portée de travail (Sa) 0 ... [Sn x 0,81] mm; (valeurs défines par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

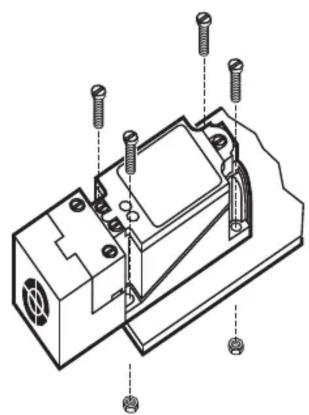

Visser le détecteur de proximité sur une base de montage. En cas de sollicitation mécanique important, assurer que le détecteur de proximité ne se desserre pas; Montage non encastrable (fig. 1 et 3).

• Zone de dégagement autour de la face active pour montage sur bâti métallique: fig. 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5.

1

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Ouvrir le détecteur de proximité (fig. 6); raccorder le câble selon les instructions de l'étiquette.

Il faut utiliser un presse-étoupe pour garantir la protection IP67 (à commancer séparément).

Enlever le cube détecteur (fig. 7); orienter la face active et remettre le cube détecteur.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED jaune est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien.

Pour un bon fonctionnement il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
