PI2058 - Capteur de pression IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Capteur de pression
Plage de mesure	0 à 10 bar
Précision	± 0,5 % de la pleine échelle
Sortie	Signal analogique 4-20 mA
Alimentation	10 à 30 VDC
Température de fonctionnement	-25 à 85 °C
Installation	Montage sur rail DIN
Maintenance	Vérification périodique recommandée
Normes de sécurité	Conforme aux normes CE
Applications	Industrie, systèmes hydrauliques, pneumatiques
Garantie	2 ans

FOIRE AUX QUESTIONS - PI2058 IFM

Quel est le rôle principal du IFM PI2058 ?

Le IFM PI2058 est un capteur de pression qui mesure la pression dans divers systèmes industriels.

Comment puis-je calibrer le IFM PI2058 ?

Pour calibrer le IFM PI2058, suivez les instructions du manuel d'utilisation, en utilisant les outils de calibration appropriés et en vérifiant les valeurs de référence.

Quel est l'intervalle de pression mesurable par le IFM PI2058 ?

Le IFM PI2058 peut mesurer des pressions allant de 0 à 10 bars.

Que faire si le IFM PI2058 ne fonctionne pas correctement ?

Vérifiez les connexions électriques et assurez-vous que le capteur est correctement alimenté. Si le problème persiste, consultez le service après-vente.

Comment nettoyer le IFM PI2058 ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface du capteur. Évitez les produits chimiques agressifs.

Le IFM PI2058 est-il compatible avec tous les fluides ?

Le IFM PI2058 est conçu pour des applications spécifiques. Veuillez vérifier les spécifications du produit pour connaître la compatibilité avec les fluides.

Où puis-je trouver le manuel d'utilisation du IFM PI2058 ?

Le manuel d'utilisation est disponible sur le site web d'IFM ou peut être demandé auprès de votre distributeur.

Quelle est la durée de vie du IFM PI2058 ?

La durée de vie du IFM PI2058 dépend des conditions d'utilisation, mais il est conçu pour fonctionner de manière fiable pendant plusieurs années.

Comment puis-je contacter le support technique pour le IFM PI2058 ?

Vous pouvez contacter le support technique d'IFM via leur site web, par téléphone ou par email pour obtenir de l'aide.

MODE D'EMPLOI PI2058 IFM

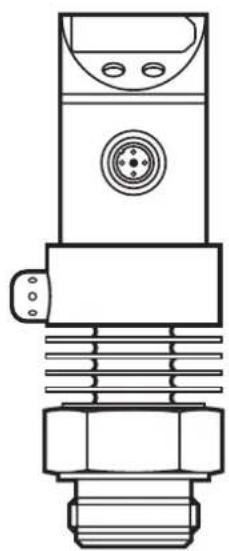

Capteur de pression électronique PI2058

Contenu Remarque sur la sécurité	page 34
Éléments de service et d'indication	page 34
Fonctionnement et caractéristiques	page 35
Modes de fonctionnement	page 36
Montage	page 37
Raccordement électrique	page 39
Programmation	page 40
Mise en service / Fonctionnement	page 41
Informations techniques / Fonctions / Paramètres Paramètres réglibles	page 42
Données techniques	page 47
Dimensions	page 48
Plages de réglage	page 49

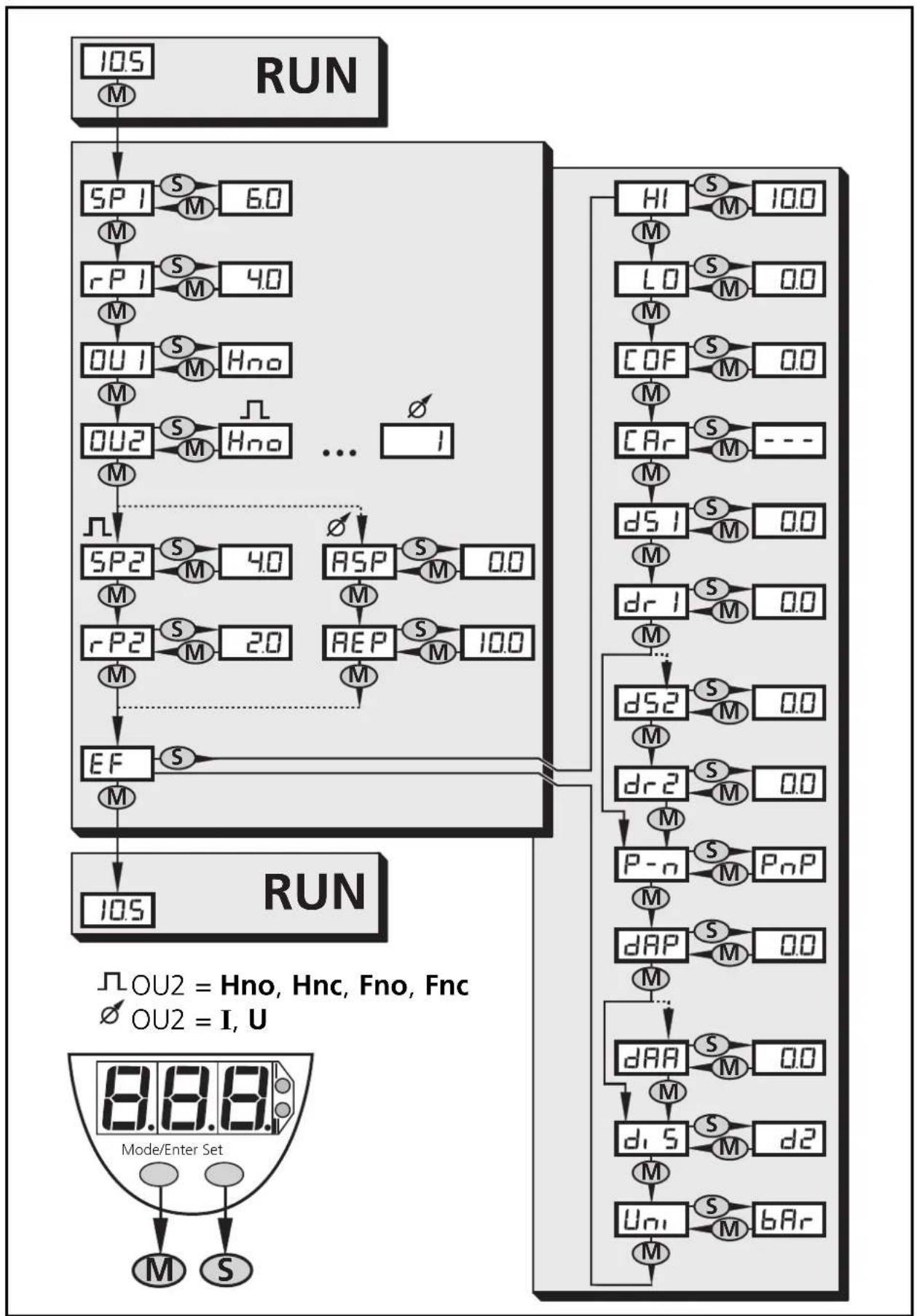

Menu-Übersicht / Menu structure / Structure du menu

PI2058 Sachnr. 704005 3

Programmieren / Programming / Programmation

1	1 x Mode/Enter Set 2 x	→ SP1 → P1 → P1 → P1	Parameter aufrufen Select parameters Sélectionner les paramètres
2	> 5s	Werte einstellen* Set Values* Régler la valeurs*
3	1 x Mode/Enter Set 1 x	→ SP1 → SP1 → SP1	Werte bestätigten Acknowledgement of values Confirmer la valeur

Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnnt der Durchlauf wieder beim minimalen Einstellwert.
Decrease the value: Let the display of the parameter value move to the maximum setting value. Then the cycle starts again at the minimum setting value.
*Réduire la valeur du paramètre: Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Sicherheitshinweise

Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lore la descripti-on du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir Données techniques) avec les fluides sous pression à mesurer.

Eléments de service et d'indication

①	Affichage digital	Visualisation de la pression du circuit1), des paramètres et des valeurs de paramètre.
②	2 x LED rouge	Etat de commutation; allumée si la sortie I / II est commuté.
③	Bouton Mode / Enter	Sélection des paramètres et des options de menu; validation des valeurs de paramètres.
④	Bouton Set	Réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintainant appuyé / pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

Fonctionnement et caractéristiques

• Le capteur de pression détecte la pression du circuit
• visualise la pression actuelle à l'aide d'un affichage digital
• et génére 2 signaux de sortie selon la configuration de sortie réglée.

	Sortie 1 Sortie 2
Sortie analogique (seule sortie 2)		I: 4 ... 20 mA
		U: 0 ... 10 V
Fonction de commutation (sorting 1 et sorting 2; peuvent être régliées séparément)	hystérésis / N. O. (Hno)
	hystérésis / N. F. (Hnc)
	fonction fenêtre / N. O. (Fno)
	fonction fenêtre / N. F. (Fnc)
Type de sortie (s'applique à toutes les deux sorties de commutation)	sortie positive (PnP)
	sortie négative (nPn)

Plage d'affichage

mbar	-13 ... 263
inH2O	-5,0 ... 105
kPa	-1,3 ... 26,3

Applications

Type de pression: pression relative

	Etendue de mesure	Surpression admissible	Pression d'éclatement
mbar	-13 ... 250 10 000 (10bar) 30 000 (30bar)
inH2O	-5,0 ... 100 4 000 12 000
kPa	-1,3 ... 25,0 1 000 (1MPa) 3 000 (3MPa)

Eviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.

Meme si la pression d'éclatement est dépassée brievement l'appareil peut être détruit (danger de blessures)!

Modes de fonctionnement

Mode Run

Mode de fonctionnement normal

Après la mise sous tension l'appareil se trouve en mode Run. Il surveille et générale les signaux de sortie selon les paramétres régles.

L'affichage digital indique la pression actuelle du circuit (peut etre désacté, page 44).

Les LEDs rouges indiquent l'etat de commutation des sorties.

Mode Display

Visualisation des paramétres et des valeurs de paramètre régées En appuyant brièvement sur le bouton-poussoir "Mode/Enter" l'apparil passé en mode Display. Ce mode reste opérationnel et les valeurs de paramètre régées peuvent être lues:

• Si le bouton-poussoir "Mode/Enter" est appuyé brievement, les paramètres sont parcours.
• Si le bouton-poussoir "Set" est appuyé brièvement, la valeur de paramètre correspondante est indiquée pendant 15s. Àpès 15s supplémentaires, l'ordinateil se remet en mode RUN.

Mode de programmation

Réglage des valeurs de paramètre

L'appareil passe en mode de programmation si après la selection d'un paramètre le bouton-poussoir "Set" est maintainu appuyé pendant plus de 5s (la valeur de paramètre clignote, ensuite elle est incrémentede continuellement). Ce mode reste opérationnel avec les paramétres existants jusqu'à ce que les modifications soient terminées. La valeur de paramètre peut être changée en appuyant sur le bouton-poussoir "Set" et confirmée en appuyant sur le bouton-poussoir "Mode/Enter". L'appareil se remet en mode RUN si aucun bouton n'est appuyé pendant 15s.

Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Une installation horizontale est recommandee en cas de haute stempératures du fluide.

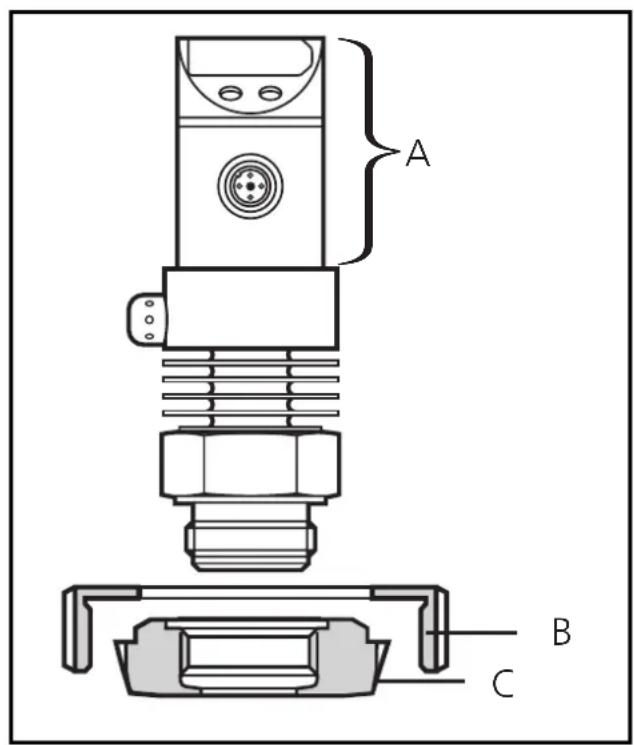

L'appareil est adaptable à différents types de raccords process par adaptateurs Aseptoflex (à commander séparément comme accessoires).

Monter d'abord l'adaptateur (C) sur le capteur, ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

A = b o ifier corientable

Si l'élement de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

ATTENTION: Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Aseptoflex) est seulement assumée pour l'appareil monté une seule fois.

Adaptateur de soudage:

Souder d'abord l'adaptateur. Monter ensuite le capteur.

Montage de l'adaptateur Aseptoflex

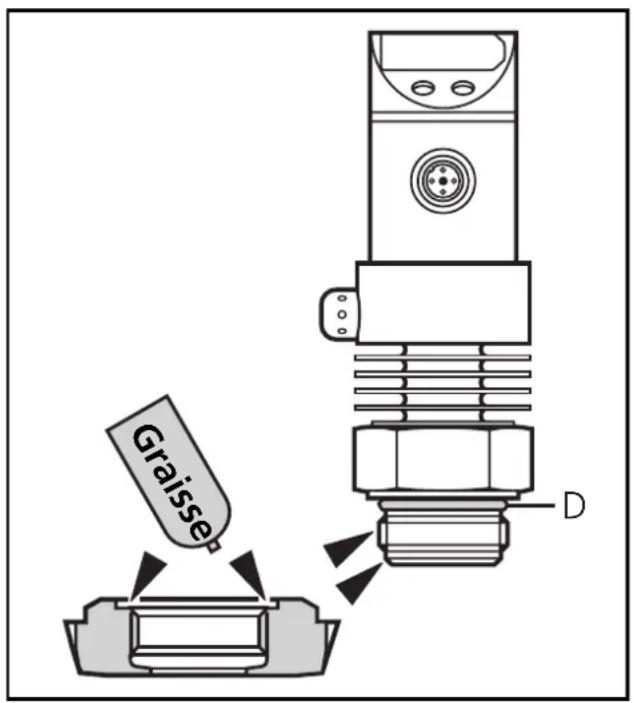

Pas 1

Avec laGRAISSJEjointe:Graisser les chanfreins d'etanchete du capteur et de I'adaptateur.

LaGRAISSepeutetreutilisée pour lesdenréesalimentaires.

S'assurer que le joint torique (D) est bien positionné.

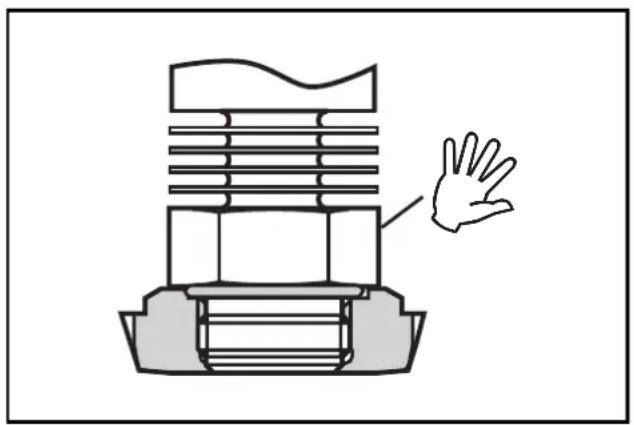

Pas 2

Visser le capteur dans l'adaptateur. Eviter des influences mécaniques sur les chanfreins d'étanchéité.

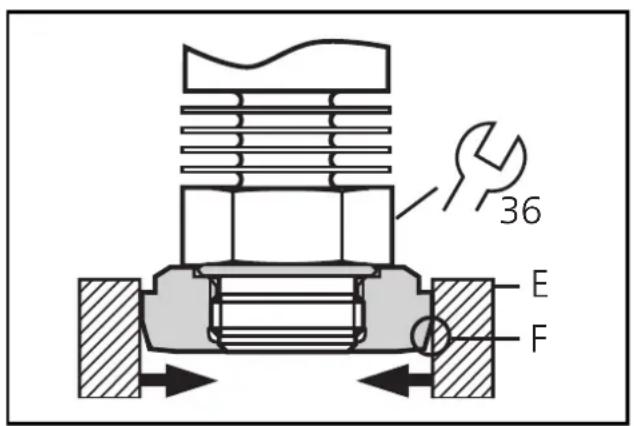

Pas 3

Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommages. Serrez le capteur jusqu'à ce que vous sentiez la butée.

L'étanchéité peut être affectée si vous serrez trop fort.

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation

de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant de raccorder l'appareil comme suit:

2 x pnp

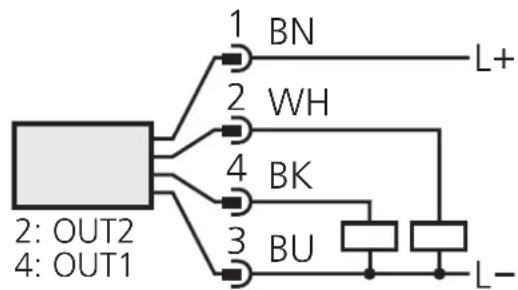

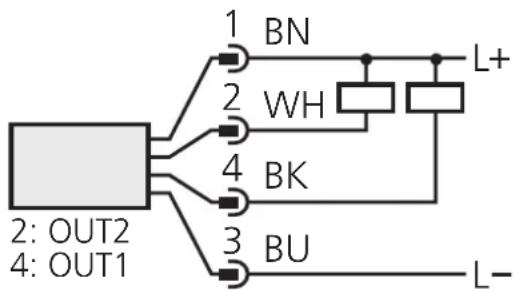

2 x npn

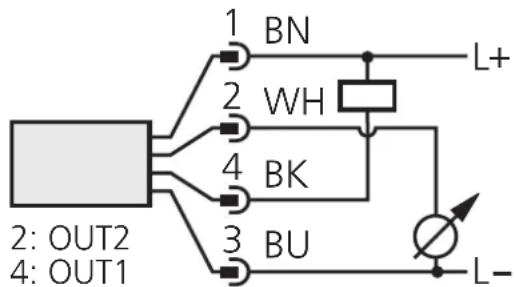

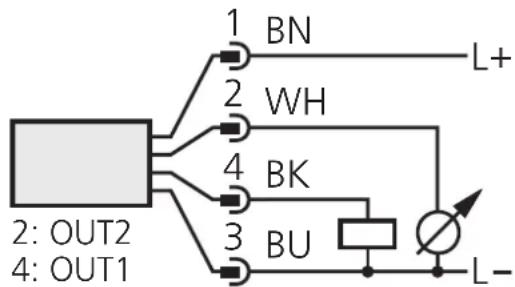

1 x pnp / 1 x analogue

1 x npn / 1 x analogue

Branchement connecteur (côté capteur)

Couleurs des fils conducteurs des connecteurs femelles ifm:

1 = BN(brun)
2 = WH(blanc)
3 = B (bleu),
4 = BK (noir).

Programmation

1	Mode/Enter Set	→ SP1	Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affchéé.
2	Mode/Enter Set	→ 1000	Appuyer sur le bouton Set et le maintenir appuyé. La valeur de paramètre actuelle clignote pendant 5s, après la valeur est incrémentée* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continulement en le maintenant appuyé).
3	Mode/Enter Set	→ SP1	Appuyer brievement sur le bouton Mode/Enter (= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective.
4	Changer d'autres paramètres: Recommencer avec l'étape 1.		Terminer la programmation: Attendre 15s ou appuyer sur le bouton Mode/Enter jusqu'à ce que la valeur mesurée actuelle soit indiquée de nouveau.

*Réduire la valeur du paramètre: Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.
Choisir l'unité d'affichage (Uni) avant de régler les seuils (SPx, rPx) ou des valeurs de la sortie analogue (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts.
Si lors du réglage,aucun bouton n'est appuyé pendant 15s,l'appareil redevient opérationnel sans aucune modification des valeurs.
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle: Appuyer sur les deux boutons-poussoir pendant 10s (l'appareil doit être en Mode Run). La visualisation s'éteint brièvement (confirmation du blocage / déblocage). Appareil livre: non verrouillé.
En cas d'appareil verrouillé, l'information loc est indiquée brièvement lorsque vous essayez de changer des valeurs de paramètres.

Mise en service / Fonctionnement

Après le montage, le câblage et le réglage vérifier le bon fonctionnement de l'appareil.

Indication de defaulted:

OL	Surpression (au-dessus de l'endetue de mesure du capteur).
UL	Souspression (au-dessous de l'endetue de mesure du capteur).
SC1	Clignotant: court-circuit de la sortie de commutation 1*.
SC2	Clignotant: court-circuit de la sortie de commutation 2*.
SC	Clignotant: court-circuit de toutes les deux sorties de commutation*.

*La sortie respectie est désactivée tant que le court-circuit existe.

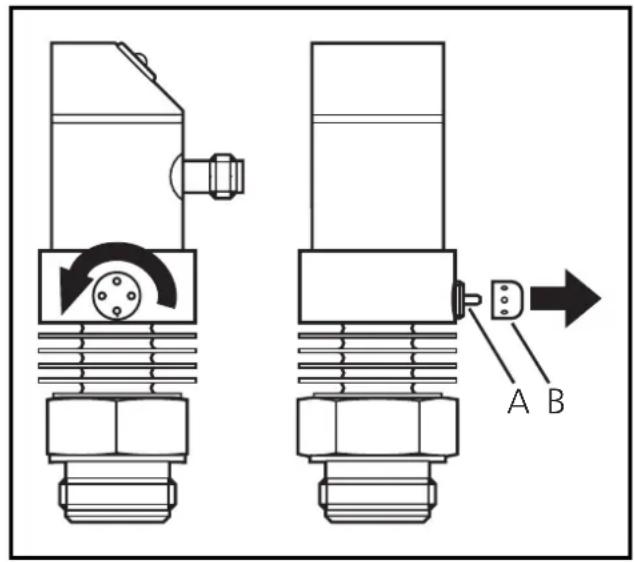

Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produit des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l'exactitude de mesure faiblement), vous pouvez le nettoyer.

• Dévisser le couvercle du filtré (B) (utiliser une pince avec des becs couverts de plastique).
  Nettoyer le couvercle soigneusement. L'event (A) ne devrait

etre nettoyé que par un personnel qualifié et avec grand soin.

Des résidus eventuels du fluide ne doivent pas etre comprimes et presses dans I'event. Cela pourrait boucher le systeme de filtrage et reduire l'exactitude de mesure du capteur.

• Visser le couvercle de filtrage de nouveau.

Le capteur est suffisamment protégé contre les conditions environnantes sévères (protection IP 67). La protection peut être augmentée par un accessoire spécial ( n^ de commande E30043).

Informations techniques / Fonctions / Paramètres

Paramètres régables

SP1 SP2	Point de consigne haut 1 / 2 Seuil haut auquel la sortie change son état de commutation. SP2 est actif celui si OU2 = Hno, Hnc, Fno ou Fnc.
- P1 - P2	Point de consigne bas 1 / 2 Seuil bas auquel la sortie change son état de commutation. rPx est toujours plus bas que SPx. Seules des valeurs qui sont plus BASSE que SPx sont acceptées. Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'écart entre SPx et rPx reste constante). Si l'écart est supérieure au nouveau point de consigne haut, il est automatiquement réduite (rPx est mis à la valeur de réglage minimum). rP2 est actif celui si OU2 = Hno, Hnc, Fno ou Fnc. Plage de réglage pour SPx / rPx: → page 49.
OU1	Configuration pour la sortie 1 4 fonctions de commutation peuvent être régliées: - Hno = hystérésis / normalement ouvert - Hnc = hystérésis / normalement fermé - Fno = fonction fenêtre / normalement ouvert - Fnc = fonction fenêtre / normalement fermé
OU2	Configuration pour la sortie 2: 4 fonctions de commutation et 2 signaux analogiques peuvent être régles: - Hno = hystérésis / normalement ouvert - Hnc = hystérésis / normalement fermé - Fno = fonction fenêtre / normalement ouvert - Fnc = fonction fenêtre / normalement fermé - I = sortie analogue 4 ... 20mA - U = sortie analogue 0 ... 10V
ASP	Valeur minimum de la sortie analogue Valeur mesurée dont le signal de sortie est 4mA / 0V. ASP est actif celui si OU2 = I ou U.
AEP	Valeur maximum de la sortie analogue Valeur mesurée dont le signal de sortie est 20mA / 10V. Ecart minimum entre ASP et AEP = 25%. AEP est actif celui si OU2 = I ou U. Plage de réglage pour ASP / AEP: → page 49.
EF	Fonctions supplémentaires Cette option de menu contient un sous-menu avec des paramètres supplémentaires. En appuyant brièvement sur le bouton Set ces paramètres peuvent être sélectionnés.
HILO	Mémorisation pression maxi/mini • HI: affichage de la pression maxi mesurée • LO: affichage de la pression mini mesurée Effacer la mémoire: - Appuyer sur le bouton "Mode/Enter" jusqu'à ce que HI ou LO soit affché. - Appuyer sur le bouton et le maintainir appuyé jusqu'à ce que "--" soit affché. - Ensuite appuyer brièvement sur le bouton "Mode/Enter".
COF	Calibrage du point zéro (Calibration offset) La valeur de travail du capteur peut être décalée par rapport à la valeur réelle mesurée. • Plage de réglage: -5 ... +5% de la valeur de l'étendue de mesure (pour une échelle réglée en usine avec ASP = 0% et AEP = 100%), • en pas de 0,1% de la valeur de l'étendue de mesure.
CAR	Remise à 0 du calibrage (Calibration reset) Remet le calibrage réglé par COF à 0 (réglage usine) - Appuyer sur le bouton "Mode/Enter" jusqu'à ce que CAR soit affché. - Appuyer sur le bouton et le maintainir appuyé jusqu'à ce que "--" soit affché. - Ensuite appuyer brièvement sur le bouton "Mode/Enter".
dS1dS2dr1dr2	Temporisation pour les sorties de commutation dSx = temporisation à l'enclenchement; drx = temporisation au déclenchement La sortie ne change pas son état de commutation immédiate-ment. La commutation se produit après l'écoulement de la tem- porisation. Si l'évenancement de commutation n'este plus après l'écoulement de la temporisation, la sortie ne change pas d'état. • Plage de réglage: 0 / 0,1 ... 50s en pas de 0,1s (0 = temporisation non active), • indiqué en secondes. dS2 et dr2 ne sont pas effectives si OU2 = I ou U.
P-n	Types des sorties 2 options peuvent être sélectionnées: - PnP = sortie positive - nPn = sortie négative Ce réglage s'applique à toutes les deux sorties de commutation.
dAP	Amortissement (sorties de commutation) Les pics de pression de courte durée ou de haute fréquence peuvent être filtrés. Valeur dAP = temps d'amortissement entre changement de la pression et changement de l'état de commutation en seconds. • Plage de réglage: 0 ... 4s (0 = dAP n'est pas actif), • en pas de 0,01s. Corrélation entre la fréquence de commutation et dAP: f_max = 1/2 × dAP
dAA	Amortissement (sortie analogue) Les pics de pression de courte durée ou de haute fréquence peuvent être filtrés. Valeur dAA = temps d'amortissement entre changement de la pression et changement du signal analogue en seconds. • Plage de réglage: 0 (= dAA n'est pas actif) / 0,1s / 0,5s / 2s. dAA est actif seul si OU2 = Iou U.
d,5	Réglage de l'afficheur 9 options peuvent être sélectionnées: d1 =actualisation de la valeur mesurée toutes les 50ms d2 =actualisation de la valeur mesurée toutes les 200ms d3 =actualisation de la valeur mesurée toutes les 600ms L'actualisation ne change que l'intervalle d'actualisation de l'affichage. Il n'a aucun effet sur les sorties. Ph = affichage du pics de pression (peak hold). rd1, rd2, rd3, rph = affichage comme d1, d2, d3, Ph; mais orientation de l'affichage à 180°. OFF = En mode Run l'affichage de la valeur mesurée est désactivé. Si l'un des boutons est appuyé la valeur mesurée actuelle est affichée pendant 15s. Si le bouton Mode/Enter est appuyé encore une fois, le mode Display est activé. Les LED indiquant l'état de commutation restent actives même si l'affichage est désactivé.
Uni	Unité d'affichage La valeur mesurée et les valeurs pour SPx, rPx, ASP et AEP peuvent être affichées dans les unités suivantes: bAr (= mbar), H2O (inH2O), PA (= kPa). Choisisir l'unité avant de régler les seuils (SPx, rPx) et des valeurs de la sortie analogique (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts. Réglage en usine : Uni = bAr.

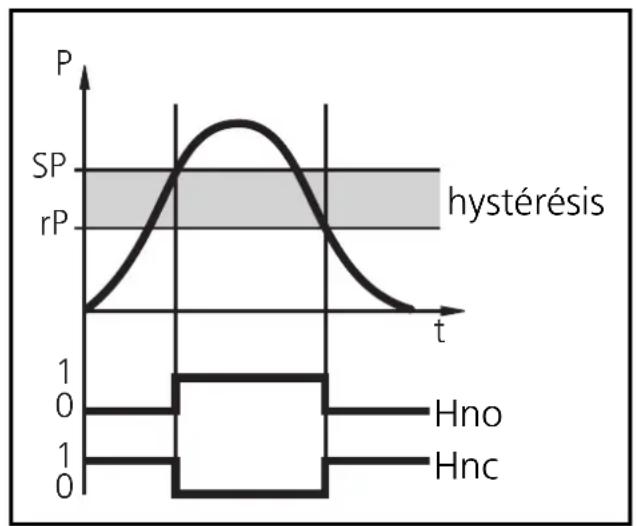

Fonction hysteresis:

L'hysteresis garantit un etat de commutation stable de la sortie en cas de fluctuations de la pression du circuit autour de la valeur presélectionnée. Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SPx); si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rPx) est atteinte.

L'hystérisis est régable: La consigne haute doit d'abord être régée, puis la consigne basse (ce qui correspond à l'écart souhaité).

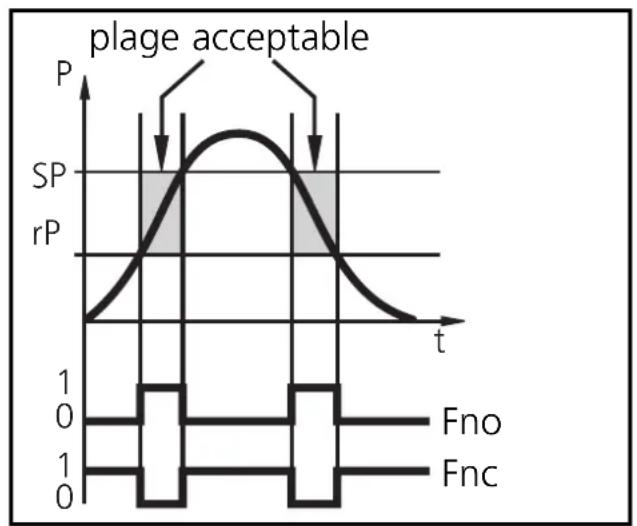

Fonction fenêtre

La fonction fenêtre permet la surveillance d'une plage acceptable définie. Si la pression du circuit est entre la consigne haute (SPx) et la consigne basse (rPx), la sortie est commutée (fonction fenêtre/normalement ouvert) ou non commutée (fonction fenêtre/normalement fermé). La largeur de la fenêtre peut être réglée par la différence entre SPx

et rPx. SPx = consigne haute, rPx = consigne bajo.

Réglage de l'etendue de mesure (sortie analogue)

• Par le paramètre "Valeur minimum de la sortie analogue" (ASP) on peut selectionner la valeur mesurée à laquelle le signal de sortie est 4mA ou 0V.
• Par le paramètre "Valeur maximum de la sortie analogue" (AEP) on peut selectionner la valeur mesurée à laquelle le signal de sortie est 20mA ou 10V.
• Ecart minimum entre ASP et AEP = 25% de la valeur finale de l'etendue de mesure.

Sortie tension 0 ... 10V

Réglage effectué en usine	Etendue de mesure avec ajustage d'échelle
U [V]10-10MEW P	U [V]10-10ASP-1 0AEP MEW P

MEW = valeur finale de l'endetue de mesure

Le signal de sortie entre 0 et 10V correspond à la nouvelle étendue de mesure.

En plus, il est possible d'indiquer:

Pression supérieur à l'étendue de mesure: signal de sortie >10V

Sortie courant 4 ... 20mA

Réglage effectué en usine	Etendue de mesure avec ajustage d'échelle
I [mA] 20 4 O (ASP)-1 MEW (AEP) P	I [mA] -20 -4 ASP-1 0AEP MEW P

MEW = valeur finale de l'endetue de mesure

Le signal de sortie entre 4 et 20mA correspond à la nouvelle étendue de mesure.

En plus, il est possible d'indiquer:

• Pression supérieur à l'etendue de mesure: signal de sortie >20mA .
• Pression du système au-dessous de l'etendue de mesure: le signal de sortie tombe jusqu'à 3,2 mA maxi (selon la mise à l'échelle).

Données techniques

Tension d'alimentation [V]	20 ... 30 DC
Consommation [mA]	< 60
Courant de sortie [mA]	2 x 250
Protection courts-circuits / Protection inversion de polarité / Protection surcharges / Chien de garde intégré
Chute de tension [V] < 2
Retard à la disponibilité [s]	0,2
Temps de réponse pour les sorties de commutation mini [ms]	3
Fréquence de commutation [Hz]	170 ... 0,125
Sortie analogique (peut être décalée)	4 ... 20 mA / 0 ... 10 V
Charge maxi sortie de courant [Ω]	(UB - 10) x 50; 700 à UB = 24V
Charge mini avec sortie de tension [Ω]	2000
Temps de réponse pour la sortie analogique mini [ms]	3
Exactitude / dérivés (en% du gain)1)
- Exactitude type (linéarité, tenant compte l'hystérisis et de la repétabilité)2)	< ± 0,6
- Linéarité	< ± 0,5
- Hystérisis	< ± 0,1
- Répétabilité (avec des fluctuations de température < 10K)	< ± 0,1
- Stabilité à long terme (en % du gain par an)	< ± 0,1
- Coefficients de température (CT) dans la plage de température compensée 0 ... +80°C (en % du gain par 10 K)
- Meilleur CT du point de zéro	< ± 0,1
- Meilleur CT du gain	< ± 0,4
Matières en contact avec le fluide	INOX 316L; céramique (99,9 % AI2 O3); PTFE
Boîtier	INOX 316L; PBTP (Pocan); PC (Macrolon); PEI; EPDM/X (Santoprène); FPM (Viton)
Protection	IP 67 III
Résistance d'isoolation [MΩ]	> 100 (500 V DC)
Tenue aux chocs [g]	50 (DIN / CEI 68-2-27, 11ms)
Tenue aux vibrations [g]	20 (DIN / CEI 68-2-6, 10 - 2000 Hz)
Cycles de commutation min.	100 millions
Température ambiente [°C]	-25 ... +80
Température du fluide [°C]	-25 ... +125 (+145 max. 1h)
Température de stockage [°C]	-40 ... +100
CEM	CEI 1000/4/2 ESD (décharges electrolyt.): 4 / 8 KV
	CEI 1000/4/3 HF (champs electrolyt.): 10 V/m
	CEI 1000/4/4 Burst: 2 KV
	CEI 1000/4/6 HF (perturb. conduite): 10 V

1) Toutes les indications se refere nt a un turn down de 1:1
2) Réglage des valeurs limites selon DIN 16086

1: visualisation digitale
2: bouton pousoir
3: chanfrein pour l'étanchéité Aseptoflex
4: filtetage Aseptoflex
