Caractéristique	Détails
Type de produit	Lampe de reportage
Compatibilité	Fujifilm
Puissance lumineuse	600 Ws
Temps de recyclage	0,7 seconde à pleine puissance
Mode de fonctionnement	TTL, Manuel, Multi
Alimentation	Batterie Li-ion rechargeable
Durée de vie de la batterie	Environ 500 éclairs à pleine puissance
Dimensions	210 x 100 x 100 mm
Poids	1,5 kg
Accessoires inclus	Diffuseur, support de montage, étui de transport
Utilisation	Idéal pour la photographie de portrait, de mariage et de mode
Maintenance	Nettoyer régulièrement, vérifier l'état de la batterie
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec les accessoires fournis
Garantie	2 ans

FOIRE AUX QUESTIONS - MODUS 600RT MK II (Fujifilm) Hähnel

Comment installer les piles dans le Hähnel MODUS 600RT MK II ?

Pour installer les piles, ouvrez le compartiment des piles situé à l'arrière du flash. Insérez deux piles AA en respectant la polarité indiquée à l'intérieur du compartiment.

Pourquoi mon Hähnel MODUS 600RT MK II ne s'allume-t-il pas ?

Vérifiez que les piles sont correctement installées et suffisamment chargées. Si le problème persiste, essayez avec un nouvel ensemble de piles.

Comment régler la puissance du flash ?

Utilisez les boutons de réglage sur le panneau de commande pour ajuster la puissance du flash. Vous pouvez généralement choisir entre plusieurs niveaux de puissance, de 1/1 à 1/128.

Le flash ne se déclenche pas lors de la prise de vue, que faire ?

Assurez-vous que le Hähnel MODUS 600RT MK II est correctement monté sur la chaussure de flash de votre appareil photo. Vérifiez également que le mode de synchronisation est correctement réglé.

Comment utiliser le Hähnel MODUS 600RT MK II en mode sans fil ?

Pour utiliser le flash en mode sans fil, activez la fonction de déclenchement à distance sur le flash et configurez votre appareil photo pour qu'il soit en mode de déclenchement à distance. Consultez le manuel pour plus de détails sur la configuration.

Comment effectuer une mise à jour du firmware ?

Téléchargez le dernier firmware depuis le site Web de Hähnel et suivez les instructions fournies pour mettre à jour votre appareil. Assurez-vous que le flash est chargé durant le processus.

Le Hähnel MODUS 600RT MK II est-il compatible avec d'autres marques d'appareils photo ?

Ce flash est spécifiquement conçu pour Fujifilm. Bien qu'il puisse fonctionner avec d'autres appareils via un mode manuel, il est recommandé d'utiliser un appareil photo de la même marque pour une compatibilité optimale.

Comment nettoyer le Hähnel MODUS 600RT MK II ?

Utilisez un chiffon doux et sec pour nettoyer la surface du flash. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

Que faire si le flash surchauffe ?

Si le flash surchauffe, cessez son utilisation immédiatement et laissez-le refroidir. Évitez de l'utiliser de manière continue à pleine puissance pendant de longues périodes.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage ou peut être téléchargé depuis le site officiel de Hähnel dans la section support.

MODE D'EMPLOI MODUS 600RT MK II (Fujifilm) Hähnel

Merci d'avoir acheté le Modus 600RT.

Le Modus 600RT est un Speedlight pour les séries d'appareils photos Fujilm DSLR et est compatible avec le système de flash automatique TTL intelligent.

• Avant de commencer à filmer, lisez ce manuel
• En lisant ce manuel, reférez-vous également au manuel d'utilisation de l'appareil photo

• Le manuel est basé sur l'hypothèse selon laquelle tous les apparêils, y compris l'appareil photo, sont allumés
• Le numéro de page de referencia est indiqué par le symbole (page **)
  Le symbole de mise en garde indique un avertissement à éviter les problèmes de prise de vue
  Le symbole Remarque fournit des informations supplémentaires

Contents

E

1 Introduction

• Mesure de précaution - Avertissements et mises en garde 6
• Nomenclature

Corps 8
Panneau de commande 9
Panneau ACL en cinq modes 11
Transmetteur Viper TTL 12

2 Demarrage

• Que contient le Modus 600RT? 14
• Que contient le kit sans fil Modus 600RT? 14

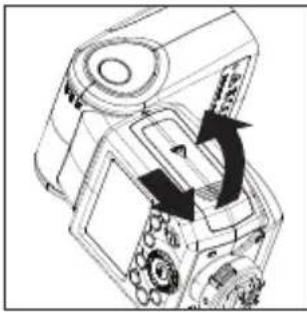

  Batterie et chargeur 14

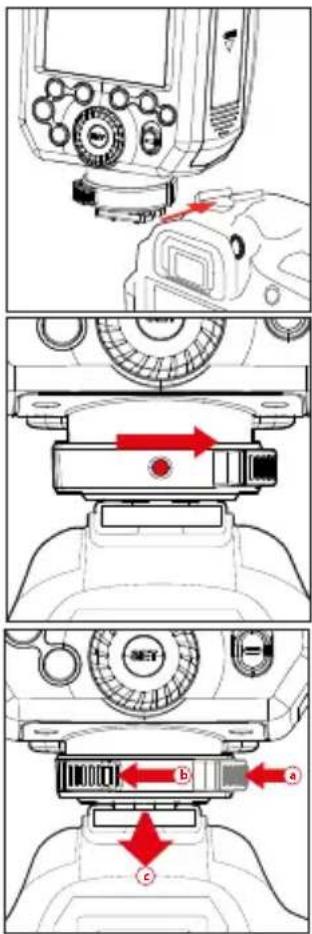

  Fixer à un apparéil photo 17
  Gestion d'energie 17

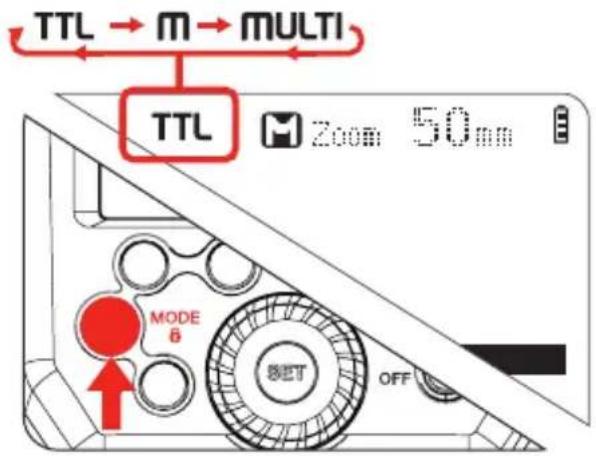

Mode Flash - Flash automatique TTL intelligent

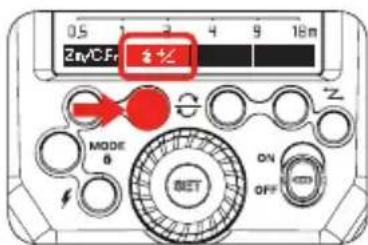

FEC (Correction d'exposition au flash) 18
HSS (Synchronisation haute vitesse) 19

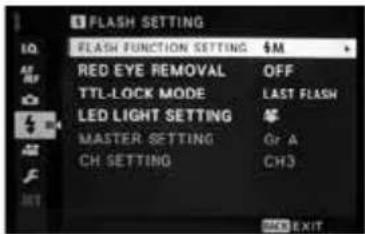

Synchronisation du second ridesau 20

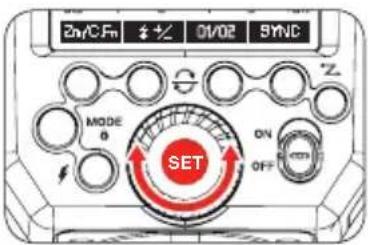

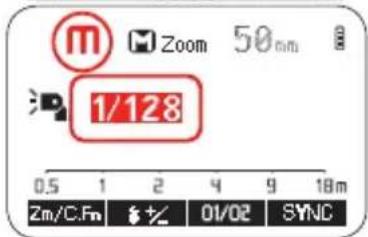

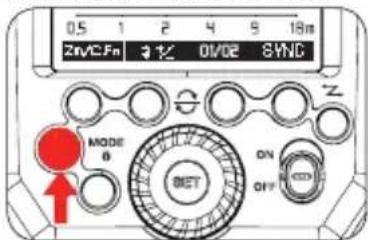

Mode Flash-Flash manuel 20

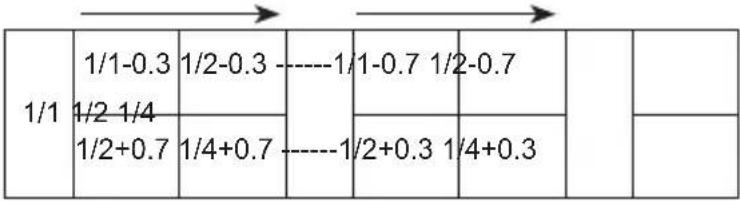

• Plage de puissance de sortie du flash 21
• Réglage de l'unité secondaire optique O1 21
• Réglage de l'unité secondaire optique O2 21

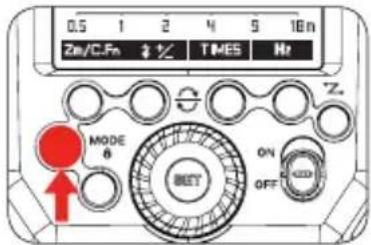

Mode Flash - Multiple : Flash stroboscopique 21

• Calcul de la vitesse d'obturation 22
• Nombre de flashes / fréquence du flash = vitesse du flash 22

3 Photographie sans fil : Commande (2.4GHz)

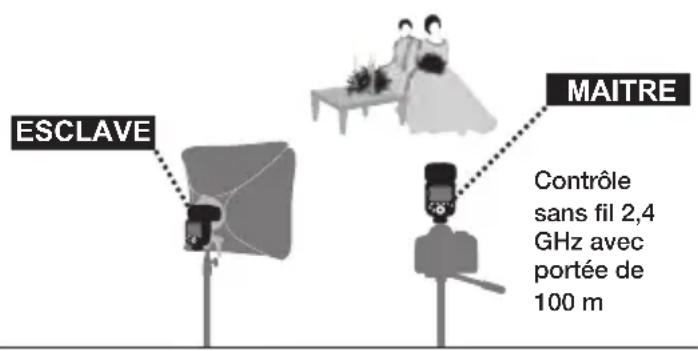

• Éclairage flash sans fil Maitre / Esclave 24

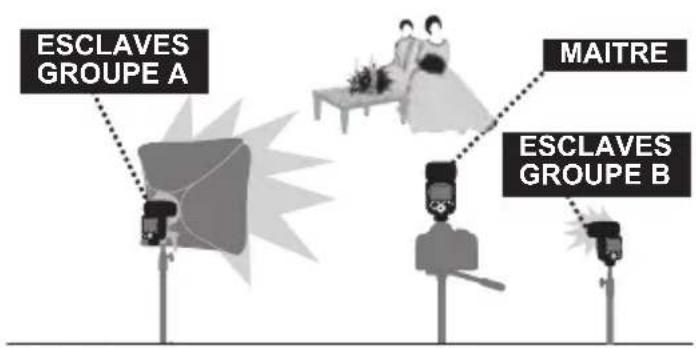

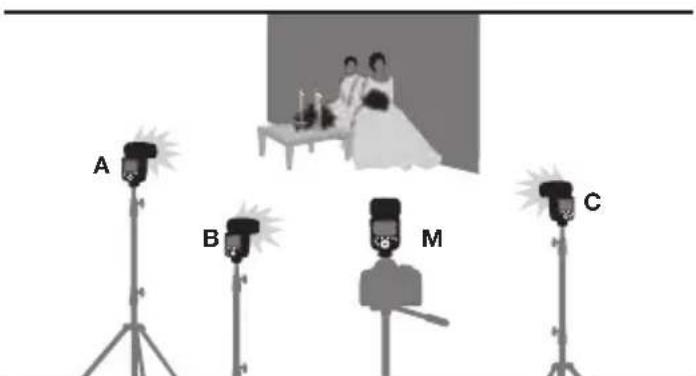

• Prise de vues multi-oblique sans fil 25
• Réglages sans fil

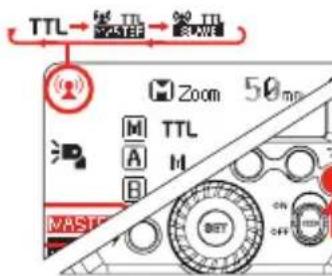

• Réglage de l'unité maître 26

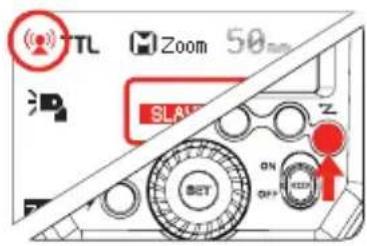

• Reglage de l'unité esclave 26

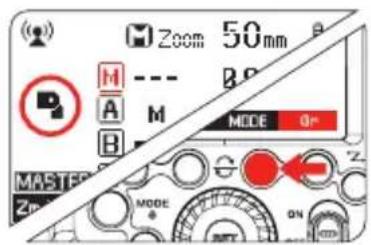

• Flash de l'unité maître Activer/Désactiver 26

• DCM (correspondance de canaux numériques) 26

• DCM (correspondance de canaux numériques) 27

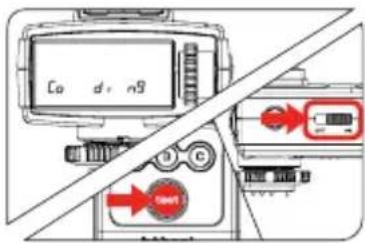

Maitre-ViperTTLouModus600RT 27

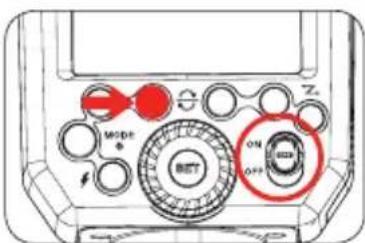

- Esclave - Modus 600RT 27

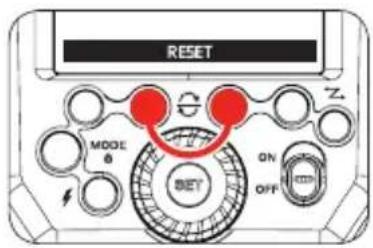

Modus 600RT - réinitialisation 28

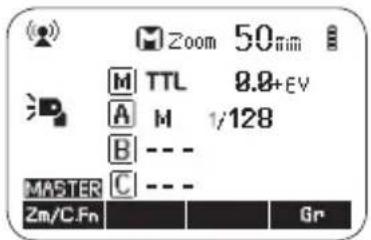

• TTL intelligent- Prise de vue avec flash sans fil entièrement automatique 28

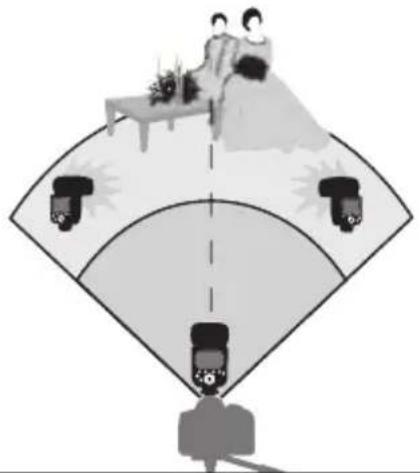

Utiliser le flash sans fil automatique avec plusieurs unités esclaves 30

• Réglage avancé avec flash sans fil entièrement automatique 30
  -Unité multiple maître 31

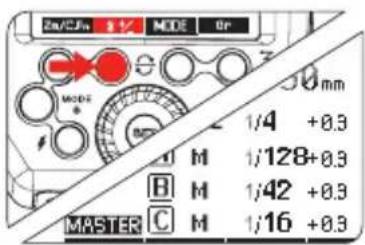

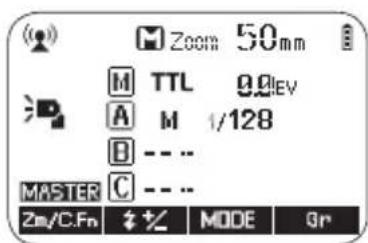

• M:Prise de vue avec flash sans fil avec flash manuel 31

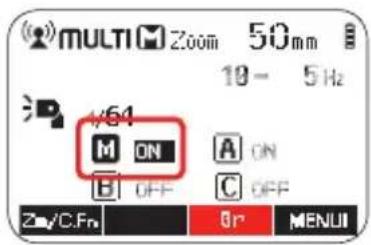

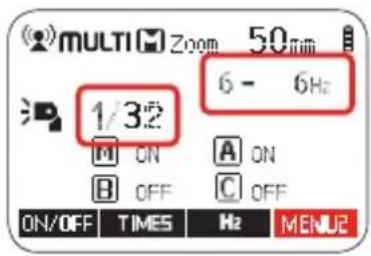

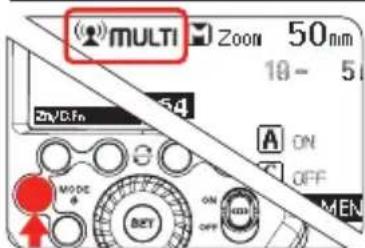

• MULTI: Prise de vue avec flash sans fil avec flash stroboscopique 31

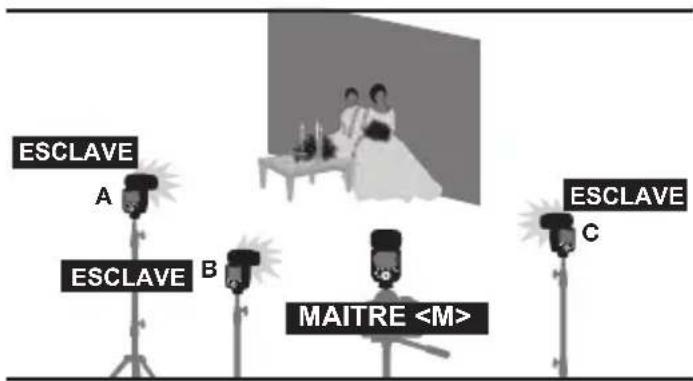

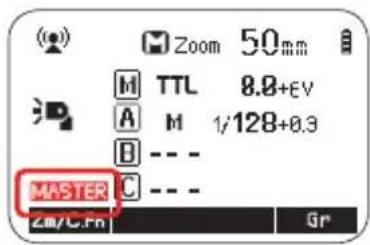

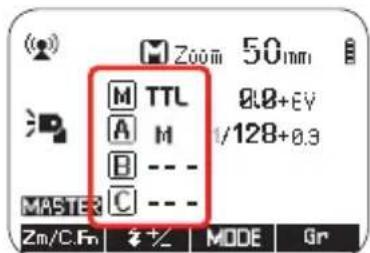

  M/A/B/C: Prise de vue avec flash sans fil avec différents modes de flash pour chaque groupe 32

4 Photographie sans fil : Transmission optique

• Réglage de l'unité secondaire optique O1 34
• Réglage de l'unité secondaire optique O2 34

贝

5 Photographie sans fil : (2.4GHz) utiliser le transmetteur Viper TTL

• Reglage sans fil 36

• DCM (Compatibilité des canaux)
  numériques) 36

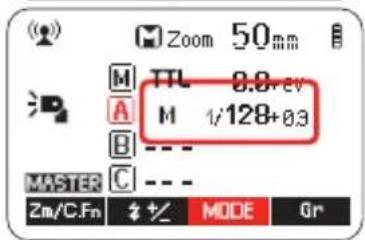

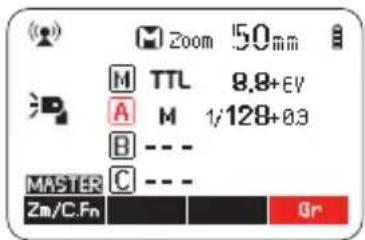

• Reglage du mode groupe Viper TTL 36
• Réglage de la commande de puissance
  de groupe pour le manuel et le TTL FEC 36
  Mode multi 37

6 Autres applications

• Déclenchement de synchronisation 38
  Faisceau d'assistance autofocus 38
  -Flash indirect 38

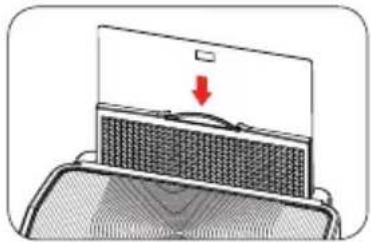

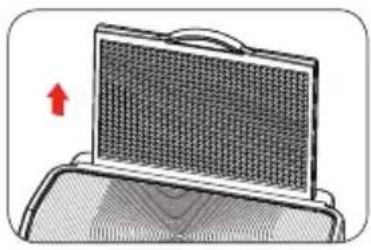

  Panneau de capture de lumière 39

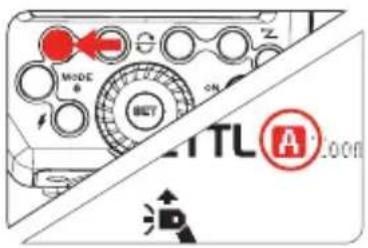

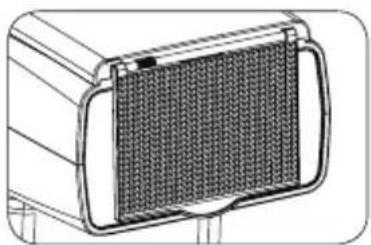

• Zoom - Réglage de la portée du flash et
  utilisation du panneau large 39
  C.Fn - Reglage de fonctions personalisées
  Fonctions de protection 41
  Données techniques 43
  Résolution des problèmes 44
• Mise à jour du microprogramme 45
• Entretien 45

Avertissements:

Le non-respect des instructions ci-dessous pourrait entraîner des pertes en vies humaines ou des blessures graves. Pour éviter les incendies, la chaleur excessive, les fuites de produits chimiques, les explosions et les chocs électriques, respectez les garanties ci-dessous :

• N'insérez pas d'objets métalliques étrangers dans les contacts électriques du produit, les accessoires, les cables de connexion, etc.
• N'utilisez pas de batteries, de sources d'énergie ou d'accessoires non spécifiés dans le manuel d'utilisation. N'utilisez pas de batteries déformées ou modifiées, ou le produit s'il est endommagé
• Ne pas court-circuiter, démonter ou modifier le produit ou les batteries. N'applique pas de chaleur ou de la soudure sur les batteries.
• N'entreposez pas les batteries avec des objets métalliques. N'exposez pas les batteries au feu ou à l'eau. N'exposez pas les batteries à un choc violent ou à un choc mécanique continu
• Ne placez pas les batteries dans un microonde, sur une cusinière ou dans un recipient à haute pression
• N'utilisez pas le produit dans des endroits où il y a du gaz inflammable
• Ne dirigez pas le flash vers toute personne conduisant une voiture ou vers un autre vehicule
• Ne pas démonter ni modifier l'appareil. Les pieces internes à haute tension pourraient cause des chocs électriques Si vous laissez tomber l'appareil et que le boîtier se brise et les pieces internes sont exposées, ne pas toucher pas les pieces exposées. Il existe une possibilité de chic électrique
• N'entreposez pas le produit dans des endroits poussièreux ou humides ou dans un endroit avec beaucoup de fumée huileuse.

N'entreposez pas la batterie sur le chargeur

• Gardez les batteries et autres accessoires hors de portée des enfants et des bébés
• Ne laissiez pas tomber le produit ou la batterie dans du feu ou dans de l'eau
• N'exposez pas le produit ou la batterie à une température excessive (inférieure à 0^ ou supérieure à 40^ ) ou à une forte lumière du jour
• La température de la batterie en charge ou en cours d'utilisation ne doit jamais être supérieure à 60^ / 140^ . En cas de température plus élevé, arrêtez d'utiliser et arrêtez immidiatement la charge
• N'utilisez pas du diluant à peinture, du benzène ou d'autres solvants organiques pour nettoyer le produit

Mise en garde:

• Le non-respect des instructions ci-dessous pourrait entraîner des blessures corporelles graves ou des dommages matériels
• Lorsque le produit n'est pas utilisé pendant une longue période, retirez les batteries avant de le ranger
• Avant de vous débarrasser d'une batterie, isolez les contacts électriques avec du ruban adhésif. Le contact avec d'autres objets métalliques ou des batteries pourrait provoquer un incendie ou une explosion. Se débarrasser de la batterie conformément aux règlementations appropriées
• Ne rangez pas ou ne laisserez pas le produit ou la batterie dans un coffre ou sur le tableau de bord d'un vehicule ou en plein soleil ou à une température interieure elevée, car une surchauffe pourrait provoquer des brûlures en cas de fuite, d'incendie ou d'explosion
• Ne déclenchez pas le flash avec la tête du flash (unité d'émission de lumière) en contact avec un corps humain ou tout autre object pouvant causer des risques de brûlures et d'incendie
• Ne dirigez pas le flash pres des yeux. Placez l'unité du flash au moins à 1 m du visage. Il pourrait blesser ou endommager les yeux. L'utilisation du flash indirect pour réduire l'intensité de la lumière est également recommandée

E

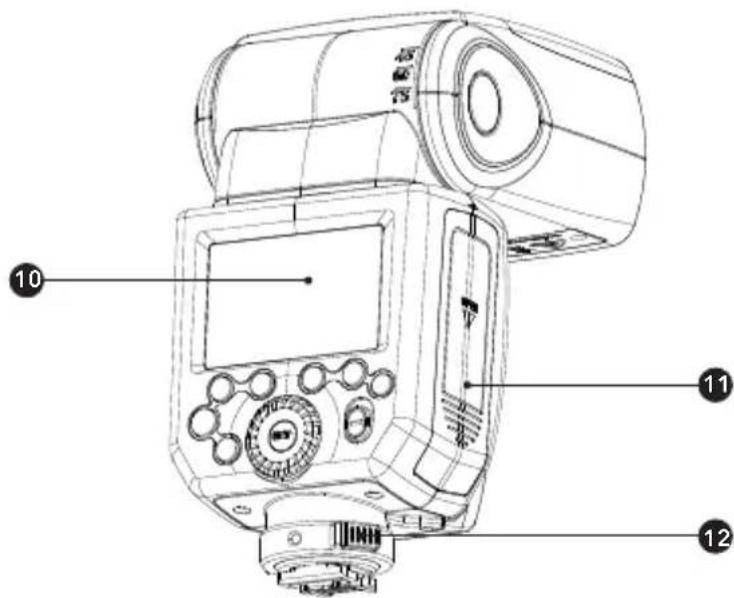

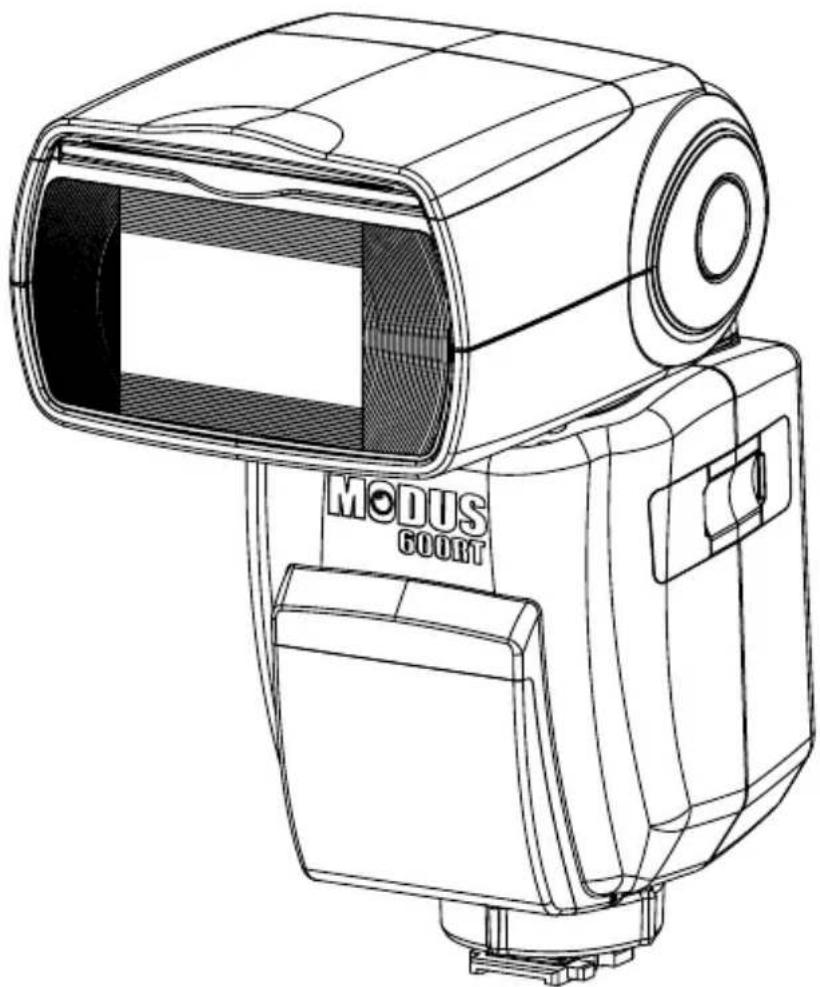

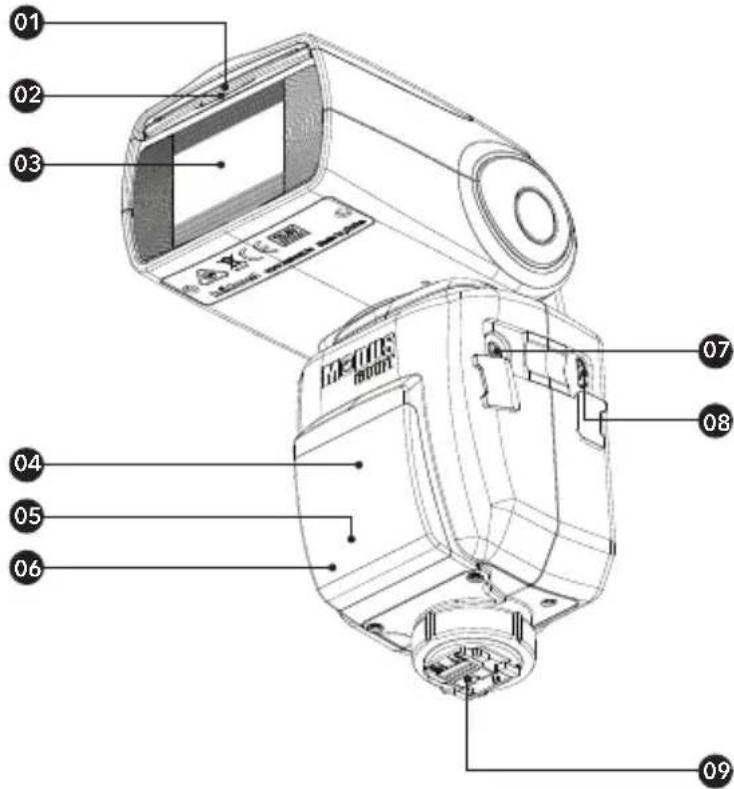

Nomenclature

Contenu de la nomenclature

1. Panneau de capture de lumière
2. Panneau large intégré
3. Tête du flash
4. Capteur de commande optique
5. Faisceau d'assistance de focalisation

6. Indicateurs de flash esclave prêts

7. Synchronisation du cordon Jack
   08.Port USB

8. Sabot flash
9. Panneau ACL à matrice à points
10. Compartment battery
11. Verrouillage rapide

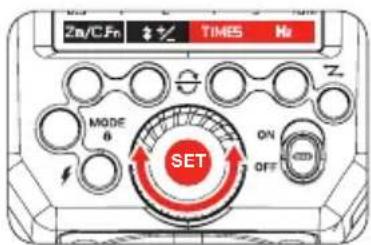

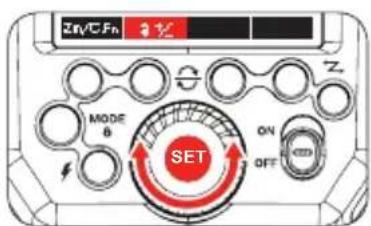

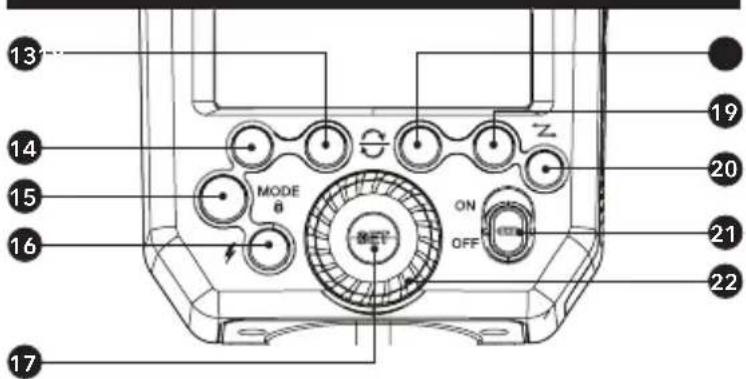

Nomenclature - Panneau de commande

贝

1. Bouton de fonction 2
2. Bouton de fonction 1
3. MODE > Bouton de seLECTION du mode / bouton de verrouillage

4. < > Bouton de test / indicateur de flash prét

5. Bouton de réglage

6. Bouton de fonction 3
7. Bouton de fonction 4
8. Mode sans fil / maitre / esclave
9. Interrupteur On/Off
10. Cadrant de selection

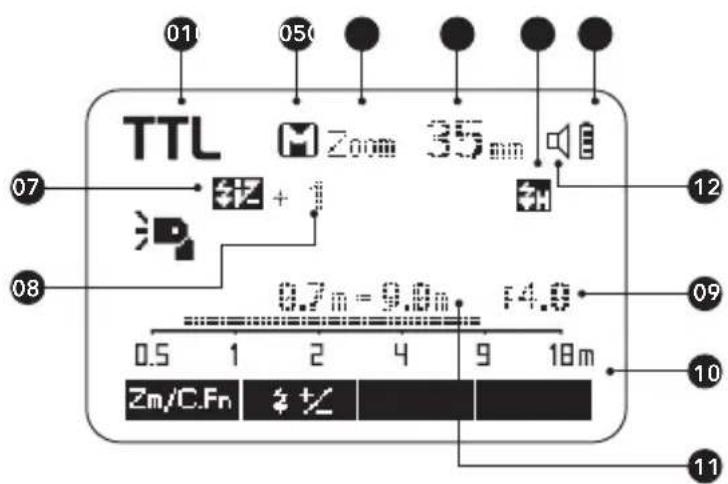

Nomenclature - Panneau

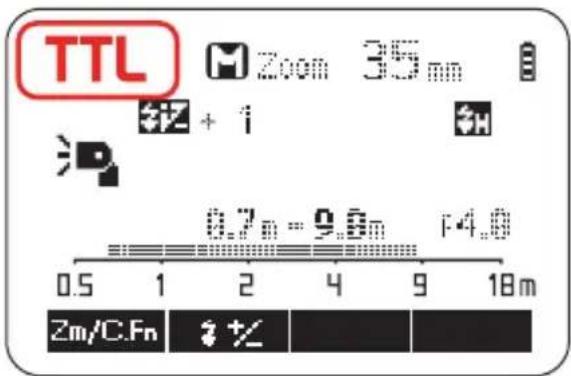

(1) Flash automatique TTL intelligent

1. Flash automatique TTL intelligent
   02.A:Automatique M:Manuel
2. Zoom: Affichage du zoom
3. Distance de focalisation
   05.5: Synchronisation haute vitesse
4. Indicateur de niveau de batterie

07.57: Correction
d'exposition au flash
08. Niveau de correction d'exposition au flash
09.Orifice
10. Echelle d'indicateur de la distance
11. Portée effective du flash
12. Signal sonore activé/ désactivé (C. Fn 7)

L'écran affiche uniquement les réglages actuellément appliqués.

• Les fonctions affichées au-dessus des touches de fonction 1 à 4, telles que SYNC et fiées en fonction du statut des réglages.
  Lorsqu'un bouton ou un cadrant est actionnée, le panneau ACL s'allume. Illuminated.

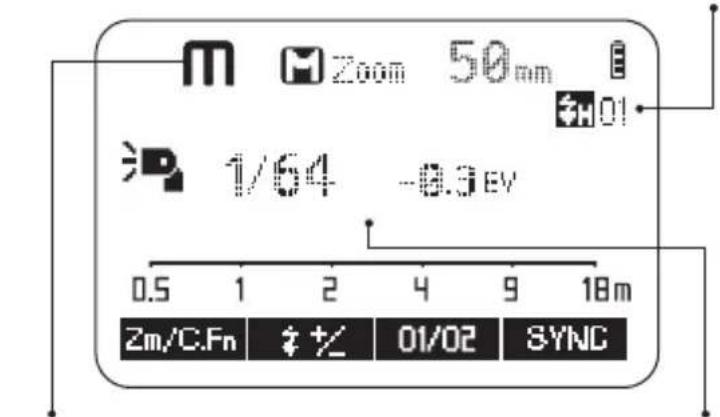

(2) Flash Manuel

01: Optique standard. 02: Optique avec pré-flash

M:Flash manuel
Puissance de sortie du flash manuel

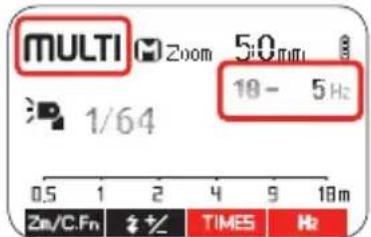

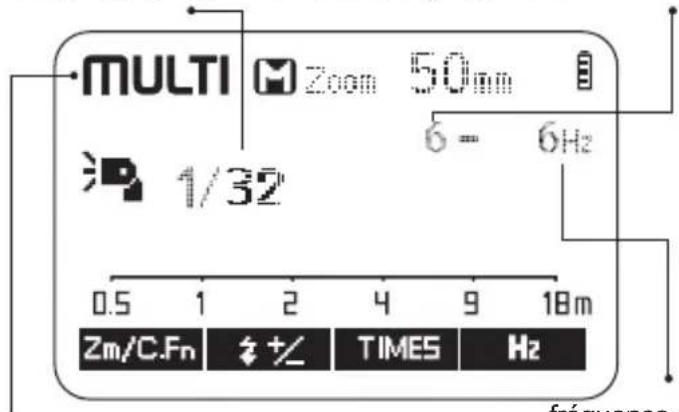

(3) Multi: Flash stroboscopique multi

Puisance du flash Nombre de clignotements

MULTI:Flash stroboscopique multi

fréquence de

clignotement

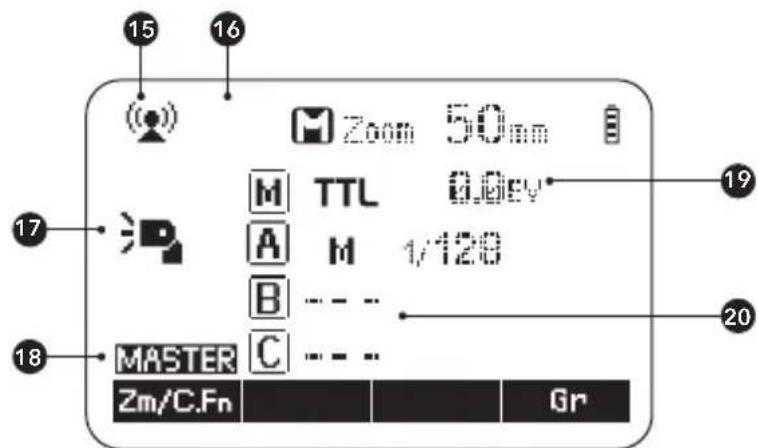

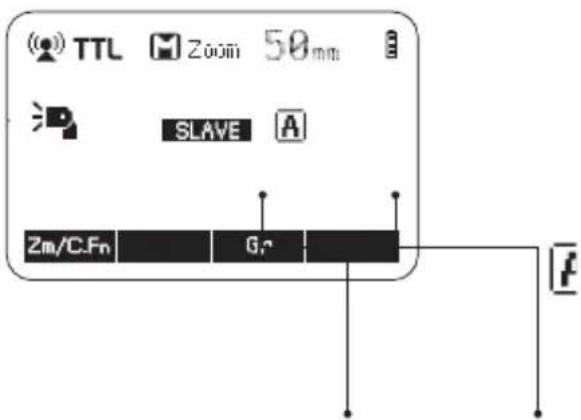

(4) Prise de vue avec commande radio

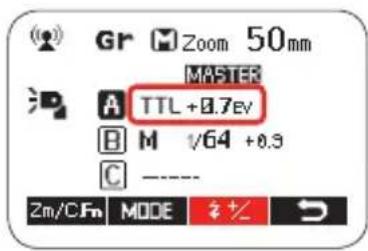

(a) Unité maitre - Mode flash

1. Rise de vue sans fil avec commande radio
   16.Mode flash:ViDe>MULTI>
2. Unité maitre Flash activé

:Unité maître Flash désactivé :Unité maître du flash indirect Activé
18. Mster
19. Groupe maitre: Mode
20. Groupe A.B / C: Mode

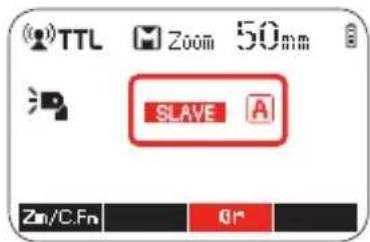

(b) Unité esclave

Mode esclave Groupe A/B/C...

贝

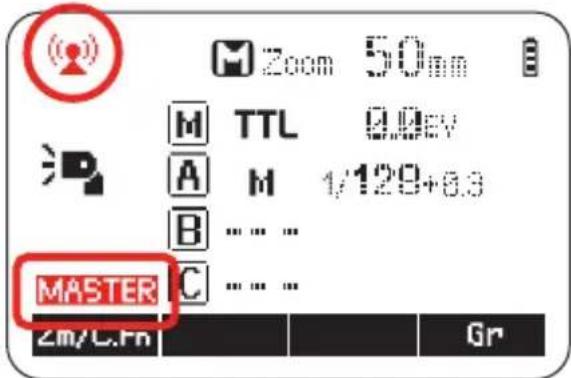

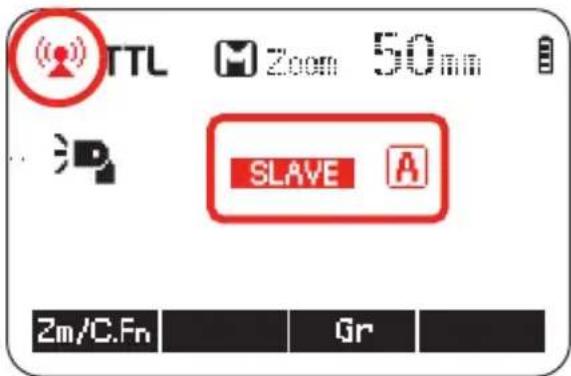

Trois modes affichés à l'écran

(1) Fixé à l'appareil photo

(2) Contrôle radio 2.4GHz: En tant qu'unité maitre

(3) Contrôle radio 2.4GHz: En tant qu'unité esclave Groupe A

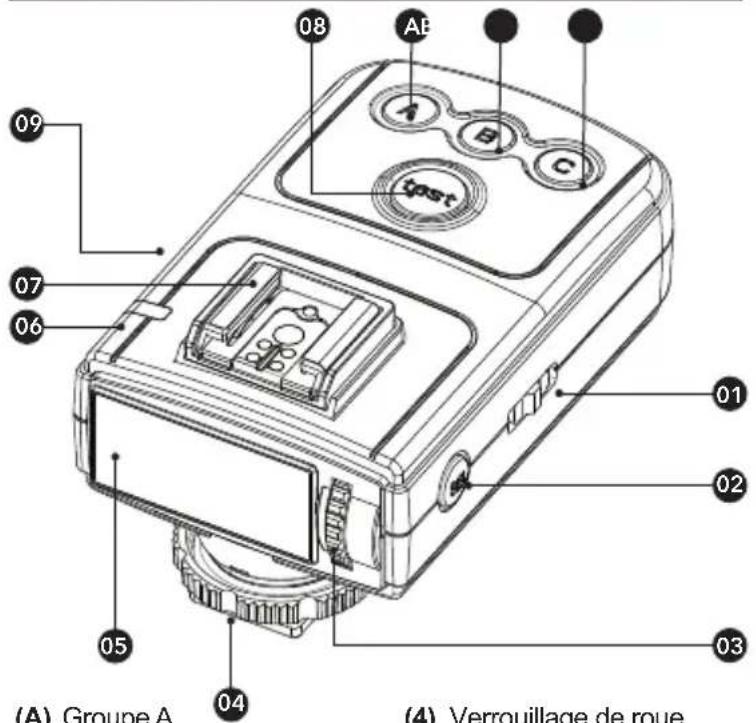

Nomenclature - Transmetteur Viper TTL

(A) Groupe A
(B) Groupe B
(C) Groupe C
(1) Activé /Désactivé -interrupteur
(2) SEL - besoin le bouton
(3) Ajustez le cadrant - Pour régler les réglages

(4) Verrouillage de roue
(5) Écran ACL
(6) Puissance / Statut duvoyant
(7) Sabot flash
(8) Test - bouton
(9) Micro USB - Mise à jour du microprogramme

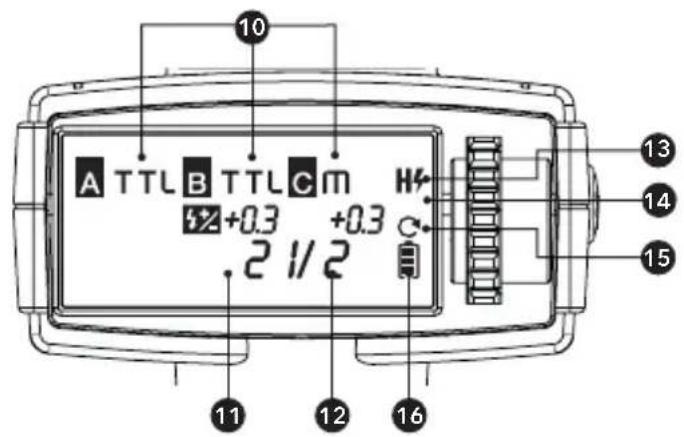

Écran transmetteur ACL

贝

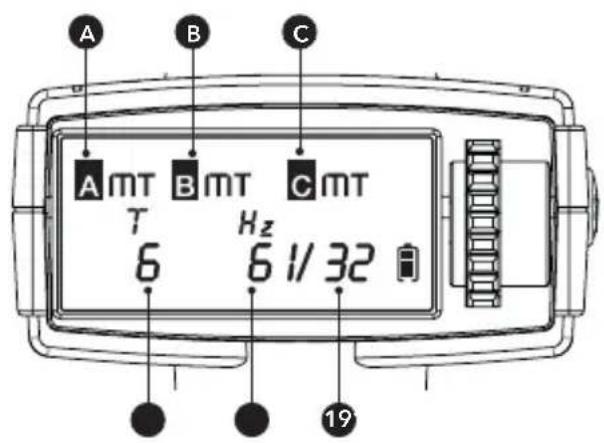

Mode multiple

(10) Manuel / TTL / Mode désactivement
(11) Niveau de correction de l'exposition au flash
(12) Sortie du flash manuel
(13) Synchronisation haute-vitesse

(14) 2ème synchronisation du ridesau
(15) Toujours Activé
(16) Indicateur de niveau de batterie
(17) Nombre de clignotements
(18) Fréquence de clignotement
(19) Puissance de sortie du flash

Le transmetteur Viper est inclus dans le kit sans fil Modus 600RT

Que contient le Modus 600RT?

1. Modus 600RT Speedlight

2. Mini support

3. Pack de batterie Li-ion

4. Boitier de protection

5. Chargeur de batterie

6. Manuel d'utilisation

7. Cable Micro USB

Que contient le kit sans fil Modus 600RT?

1. Modus 600RT Speedlight

2. Mini trépieds

3. Viper TTL Transmitter

4. Boitier de protection

5. Pack de batterie Li-ion

6. Manuel d'utilisation

7. Chargeur de batterie

8. Batteries AA x 2

9. Cable Micro USB

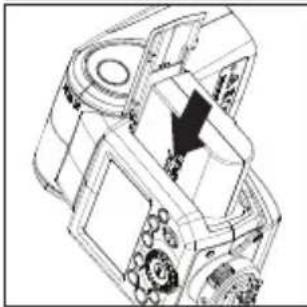

Batterie et chargeur

• La batterie HLX-MD1 doit être chargée avant utilisation.
• Utilisez le chargeur MD1 MKII fourni pour charger la batterie.
• Retirez la batterie du chargeur lorsque la charge est terminée et débranchez le chargeur du secteur Une batterie complètement chargée offrira environ 500 flashes à pleine puissance et encore plus lorsque le niveau de puissance est réduit. La composition et la construction du pack de batterie MD1 offrent un temps de rafraîchissement très fiable et rapide pour le speedlight

Comment ranger la batterie

Lorsque la batterie n'est pas utilisée, retirez-la du chargeur ou du speedlight et rangez-la dans un endroit frais et sec. Exposez la batterie à une température plus elevée peut raccourcir la durée de vie de la batterie. Rangez la batterie presque vide (une barre dans l'indicateur de niveau de batterie) lorsqu'elle n'est pas utilisée pendant une longue période de temps. Pour une durée de vie optimale de la batterie, utilisez-la régulièrement et, si elle n'est pas utilisée pendant plus de 6 mois, chargez complètement la batterie et utilisez-la avec le Modus 600RT jusqu'à ce que le niveau de la batterie dépasse 1 barre avant de la ranger.

Durée de vie de la batterie

La durée de vie d'une batterie rechargeable est limitée. La capacité diminue progressivement avec l'utilisation et l'âge du pack de batterie. Remplacez le pack de batterie lorsque le temps de cycle du flash devient plus long ou le nombre de flashes diminue sensiblement. La durée de vie de la batterie peut varier considérablement en fonction de la façon dont elle est rangée, des conditions de fonctionnement et de l'exposition à des conditions environnementales inadéquates.

马

Mise en garde

• Ne pas court-circuiter la batterie
• Ne pas laisser pas la batterie dans de l'eau ou du feu
• Ne pas laisser tomber ou démonter ou soumettre les batteries à un impact fort ou à un choc mécanique continu
• Arrêtez d'utiliser la batterie si elle présente des signes d'endommagement ou de gonflement dans le boitant et jeter la batterie conformément à la règlementation locale appropriée

Comment charger la batterie

La batterie HLX-MD1 doit etre chargée avant utilisation. Utilisez le chargeur MD1 MKII fourni pour charger la batterie.

Connectez le chargeur MD1 MKII à un adaptateur USB (min 5V 2 Amp) avec le cable Micro USB fourni.

Pour commencer la charge, insérer la batterie HLX-MD1 dans le chargeur MD1 MKII, la première barre LED vertesallume pour indiquer que la batterie est en charge.

Lorsque les 4 barres LED vertes sont allumées, la charge est terminée, restirer la batterie du chargeur et débranchez le chargeur du réseau électrique.

E

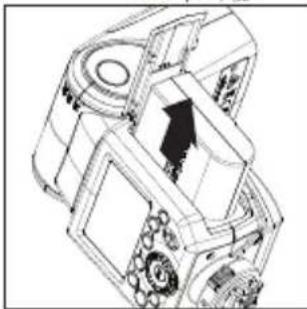

Montage et retrait de la batterie

1. Pour monter la batterie, poussez le couvercle du compartment de la batterie vers le bas et ouvre-ile.
2. Selon le signe triangulaire sur le pack de batterie, inserez-la dans le compartment jusqu'à ce qu'une pince blanche verrouille la batterie en émettant un cig.
3. Pour-retirer la batterie, appuyez sur la pince blanche et le pack de batterie s'affiche. Ensuite,fermez le compartment.

Indication du niveau de la batterie

Assurez-vous que la batterie est bien fixée au flash.
Vérifiez l'indication du niveau de la batterie sur l'écran
ACL pour voir le niveau de batterie restant.
Avertissement de batterie faible

Indication de niveau de batterie	Signifie
3 barres	Pleine
2 barres	À moinsie
1 barre	Faible
Aucune barre	Batterie faible, rechargez-la
Clignotant	Le niveau de la batterie sera utilisé immédiatement.Remarque: Veuillez recharger la batterie le plus tôt possible (dans les 10 jours). Ensuite, la batterie peut être utilisée ou rangoètée que indiquée dans la section « Comment ranger la batterie »

Fixer à un apparéil photo

1. Connectez le flash à l'appareil photo.

Glissez le pied pour montage flashes dans le sabot flash de l'appareil photo jusqu'au bout.

2. Sécuriser le flash -

Appuyez sur le bouton de déverrouillage pour faire tourner l'anneau de verrouillage sur le pied du flash jusqu'à ce qu'il se verrouille vers la droite.

3. Detacher le flash:

a) Appuyez sur le bouton de déverrouge.
b) Tournez l'anneau de blocage vers la gauche jusqu'à ce qu'il soit desseré.
c) Faites glisser le flash hors de la griffe de l'appareil photo.

Gestion de l'alimentation

Utilisez le bouton ON / OFF pour allumer ou eteindre le flash. Eteignez le flash s'il ne sera pas utilisependant une longue période. Regler comme flash maître, il s'eteint automatiquement après une certaine période (environ 90 secondes) d'utilisation inactive. Appuyez a mi-course sur l'obturateur de I'appareil photo ou appuyez sur n'importequel bouton flash activera le flash. Regler comme flash esclave, il entrera en mode veille après une certaine période (reglable, 60 minutes par defaut) d'utilisation inactive. Appuyer sur n'importequel bouton flash, activera le flash.

C.Fn La désactivation de la fonction d'arrêt automatique est recommandée lorsque le flash est utilisé hors champs. (C.Fn-APO)

C.Fn La déactivation de la fonction d'arrêt automatique est recommandée lorsque le flash est utilisé hors champs. (C.Fn-Sv APOT, Page 42)

FR

Mode Flash - Flash automatique TTL intelligent

Ce flash dispose de trois modes de flash: TTL intelligent, Manuel (M), et MULTI (Stroboscopique). En mode TTL intelligent, l'appareil photo et le flash fonctionnent ensemble pour calculer l'exposition adequate pour le sujet et l'arriere-plan. Dans ce mode, plusieurs fonctions TTL sont disponibles: FEC, HSS, deuxieme synchronisation de rideau, flash de modélisation. Ceux-ci peuvent etre contrôlés avec le Modus 600RT ou avec I'écran de menu de l'appareil photo.

• Appuyez sur < MODE > Le bouton de selection du mode et trois modes flash s'affichent sur l'écran ACL un par un à chaque fois que l'on appuie.

Mode TTL intelligent

Appuyez sur la touche < MODE > Sélection du mode Bouton pour acceder au mode TTL intelligent. L'ecran AGI,affichera TTI, intelligent.

• Appuyez à mi-course sur le bouton déclencheur de l'appareil photo la mise au point. L'ouverture et la plage de flash effective s'affichent sur l'écran ACL.
  Lorsque le bouton de l'obturator est complètement enforcé, le flash déclenchera un pré-flash que l'appareil photo utilisera pour calculer la puissance ajustée de sortie du flash avant que la photo ne soit prise.

FEC: Correction d'exposition au flash

Avec la fonction FEC, vous pouvez régler le niveau calculé de -3 à +3 en 1 / 3 arrêts. Il est important dans des situations où un réglage minimal du système TTL est nécessaire en fonction de l'environnement d'éclairage.

Réglage:

1. Appuyez sur le bouton de fonction 2 < ±

L'icone < 技 et le niveau de correction d'exposition au flash seront selectionnées sur l'écran ACL.

1. Reglez le niveau de correction d'exposition au flash.

2. Tournez le cadrant de sélection pour régler la valeur.

3. "0.3" signifie 1/3 de pas, "0.7" signifie 2/3 de pas.
   Pour annuler la correction d'exposition au flash, reglez la valeur sur ^+0
4. Appuyez de nouveau sur la touche < SET> pour confirmer le réglage.

贝

High-Speed Sync

La synchronisation haute vitesse (flash FP) permet de synchroniser le flash avec toutes les vitesse d'obturation de l'appareil photo. C'est pratique lorsque vous souhaitez utiliser la priorité d'ouverture pour les portraits de flash d'appoint. Utilisez le réglage < 3 > du Flash sur le menu de l'appareil photo pour pouvoir régler l'intensité de la lumière du flash. Si vous désissez FP dans < SYNC > les paramétres de synchronisation, la fonction HSS sera activée.

1. Appuyez à mi-coursesur l'obturator de

l'appareil photo et < > s'affiche. Si l'appareil photo (FP automatique) est activé. HSS est réalisais activé

E

Si vous choisissez FP dans les < SYNC > paramétres de synchronisation, la fonction HSS sera activée.
- Avec la synchronisation haute vitesse, plus la vitesse d'obturation est rapide, plus la plage effective est courte.
Pour revenir au flash normal, reglez la vitesse de synchronisation du flash de l'appareil photo sur une autre option autre que FP automatique. Ensuite, l'icone < ne s'affiche plus lorsque vous appuyez à mi-course sur le bouton de l'obturateur de l'appareil photo
Le mode MULTI ne peut pas etre regle en mode synchronisation haute vitesse
- La protection contre la surchauffe peut être activée après 15 flashes consécutifs haute vitesse

Synchronisation du second ridesau

Utilisez le réglage du Flash sur le menu de l'appareil photo pour pouvoir régler l'intensité de la lumière du flash. Si vous désissez REAR dans les paramètres de synchronisation, la fonction synchronisation du deuxième ridesau sera activée. L'icone sera affichée lorsque la fonction synchronisation du第二种 ridesau sera activée.

Mode flash - Flash manuel

La sortie du flash est régliable à partir d'une puissance maximale de 1 / 1 à 1 / 128ème puissance en 1 / 3ème d'incrémentes d'arrêt. Pour obtenir une exposition dééquate au au flash, utilisez un flash-mètre manuel pour déterminer la sortie du flash souhaitatione.

1. Appuyez sur le bouton < MODE > pour que < M > s'affiche.

1. Tournez le cadrant de selection pourCHOISIR une valeur de sortie de flash souhaitation.

2. Les fonctions HSS et synchronisation du deuxième ridesau peuvent être sélectionnées en mode <M> , depuis le menu de l'appareil photo.

1. Appuyez de nouveau sur le bouton < SET > pour confirmer le réglage.

币

Plage de puissance de sortie du flash

Le tableau suivant permet de voir plus facilement comment l'arrêt change en fonction de f / arrêt lorsque vous augmentez ou diminuez la sortie du flash.

Par exemple, lorsque vous diminuez la sortie du flash : 1 / 2, 1 / 2-0.3, ou 1 / 2-0.7, ou augmentez la sortie du flash : 1 / 2, 1 / 2 + 0.3, 1 / 2 + 0.7, 1 / 1.

Chiffres affichés lors de la réduction du niveau de sortie du flash →

←Chiffres affichés lors de l'augmentation du niveau de sortie du flash

Réglage de l'unité secondaire optique O1

En mode flash manuel M, appuyez sur le bouton <01/02> pour que ce flash puisse fonctionner comme un flash secondaire optique 01 à l'aide de son capteur optique. Avec cette fonction, le flash se déclenché de manière synchrone lorsqu'un deuxième flash principal est déclenché. C'est le même effet que l'utilisation d'un déclencheur radio pour déclencher le flash hors champ Ceci permet de créé de multiples effets lumineux.

Réglage de l'unité secondaire optique O2

En mode flash manuel M, appuyez sur le bouton <01/02> pour que ce flash puisse fonctionner comme un flash secondaire optique 02 à l'aide de son capteur optique. Avec cette fonction, le flash se déclenché de manière synchroné lorsqu'un deuxième flash principal est déclenché comme dans 01, mais il ignorer a le pré-flash de mesure et ne déclenchera qu'en réponse au flash d'exposition à partir de l'unité principale.

Le déclenchements optiques O1 et O2 sont seulement disponibles en mode manuel Flash M lorsque le Modus 600RT n'est pas fixé à l'appareil photo
Appuyer sur la touche de fonction 4 < SYNC > pour activer le "HSS" en mode 01/02

Mode flash : MULTI (Flash stroboscopique)

Avec un flash stroboscopique, une série de flashes rapides est déclenchée. Il peut être utilisé pour capturer plusieurs images d'un sujet en mouvement en une seule photo. Vous pouvez régler la fréquence de déclenchement (nombre de flashes par seconde exprime en Hz), le nombre de flashes et la puissance de sortie du flash.

E

1. Appuyez sur le bouton pour que < MULTI > s'affiche

2. Turn the cadrant de selection pour désir une puissance de sortie de flash souhaïée.

1. Reglez la fréquence du flash et le nombre de flashes.

2. Appuyez sur le bouton < Times >

3. Tournez le cadrant de sélection pour régler le nombre de flashes

Appuyez sur < Hz >

Tournez le cadrant de selection pour désir une fréquence de déclenchement flash souhaïée

• ÀpRES avoir terminé le réglage, Appuyez sur le bouton et tous les réglages s'affichent.

Calculer la vitesse de l'obturator

Lorsque le flash stroboscopique est déclenché, l'obturator reste ouvert jusqu'à ce que le déclenchement s'arrête. Utilisez la formule ci-dessous pour calculer la vitesse d'obturation et réglez-la sur l'appareil photo.

Nombre de flashes / fréquence du flash = vitesse de l'obturateur

Par exemple, si le nombre de flashes est de 10 et la fréquence de déclenchement est de 5Hz , la vitesse d'obturation doit être d'au moins 2 secondes.

Pour éviter de surchauffer et de déterminer la tête du flash, n'utilise pas le flash stroboscopique plus de 10 fois consécutives

• Àprous 10 fois, accordez un temps de repos d'au moins 15 minutes au speedlight. Si vous essayez d'utiliser le flash stroboscopique plus de 10 fois de consécutives, le déclenchement peut s'arrêter automatiquement pour protéger la tête du flash. Si cela se produit, accordez un temps de repos au moins 15 minutes de repos au speedlight
• Le flash stroboscopique est le plus efficace avec un sujet très refléchissant contre un fond souvent
• L'utilisation d'un trépied et d'une télécommande est recommmandée.
• Une sortie flash de 1/1 et 1/2 ne peut pas être régée pour un flash stroboscopique
• Le flash stroboscopique peut être utilisé avec "buLb"
  Si le nombre de flashes s'affiche comme « --», le déclenchement continuera jusqu'à ce que l'obturator se ferme ou jusqu'à ce que la batterie soit déchargée. Le nombre de flashes sera limité tel qu'indiqué dans le tableau suivant.

Flashes stroboscopiques maximaux:

Sortie du flash Hz	1	2	3	4	5	6-7	8-9
1/4	7	6	5	4	4	3	3
1/8	14	14	12	10	8	6	5
1/16	30	30	30	20	20	20	10
1/32	60	60	60	50	50	40	30
1/64	90	90	90	80	80	70	60
1/128	100	100	100	100	100	90	80
Sortie du flash Hz	10	11	12-14	15-19	20-50	60-199
1/4	2	2	2	2	2	2
1/8	4	4	4	4	4	4
1/16	8	8	8	8	8	8
1/32	20	20	20	18	16	12
1/64	50	40	40	35	30	20
1/128	70	70	60	50	40	40

Si le nombre de flashes s'affiche comme « - », le nombre maximal de flashes sera tel qu'indiqué dans le tableau suivantquelle que soit la fréquence du flash.

W

Sortie du flash	1/4	1/8	1/16	1/32	1/64	1/128
Nombre de Flashes	2	4	8	12	20	40

Éclairage flash sans fil maître/ esclave

Le « Modus 600RT » fixé au sabot flash de l'appareil est appelé unité « Maitre ». Un deuxième « Modus 600RT » sans fil est appelé l'unité « Esclave »
- Vous pouvez également contrôle sans fil le Modus 600RT en tant qu'élément « esclave » à l'aide d'un transmetteur « Viper TTL » en tant qu'une « Maitre » fixé au sabot flash de l'appareil photoattached to the camera hotshoe

L'utilisation (Maitre /Esclave) avec une fonction de contrôle sans fil 2.4GHz vous permet de réaliser facilement des prises de vue avec éclairage avancé multi-flash sans fil, de la même manière que la photographie autofocus TTL intelligent II. Le système est conçu de manière à ce que les réglages du « Maitre » fixé à l'appareil photo soient automatiquement appliqués aux speedligh esclave sans fil. Par conséquent, vous n'avez pas besoin d'utiliser ou d'ajuster les esclaves pendant la prise de vue

Position et plage de fonctionnement (Exemple de prise de vue sans fil)

• éclairage au flash sans file Maitre /Esclave

Le « Maître », fixé à l'appareil photo peut être un « Modus 600RT » ou « un transmetteur Viper TTL »
- Utilisez le mini support fourni pour maintainir l'unité esclave en position verticale
- Avant la prise de vue, effectuez un test de flash et un test de prise de vue
- La distance de transmission peut varier en fonction de la position du speedlight esclave, de l'environnement et des conditions météorologiquesconditions

Prise de vues avec flash multiple sans fil

Vous pouvez repartir les unités esclaves en deux ou trois groupes et effectuer le flash automatique TTL intelligent II. En outre, vous pouvez définir et prendre des vues avec un mode flash différent pour chaque groupe de déclenchement, jusqu'à pour 3 groupes, plus un maitre.

币

• Prise de vue automatique avec deux groupes esclaves

• Prise de vue automatique avec trois groupes esclaves

La prise de vue sans fil à l'aide de la transmission radio a des avantages par rapport à la prise de vue sans fil à l'aide d'un contrôle optique, de tel sorte qu'en étant moins affecté par des obstacles et n'était pas obligé de pointer le capteur sans fil de l'unité esclave vers l'unité maître. Les principales différences fonctionnelles sont les suivantes :

Fonction	Commande radio	Commande optique
Distance	100m	15m
Canal	DCM	1~4
Puisance A / B / C	OFF, 1/128~1/1	1/128~1/1
Interférence Difficile	le Facile
Groupe	A/B/C	A/B/C

FR

Réglages sans fil

Vous pouvez passer du flash normal au flash sans fil. Pour la prise de vue flash normale, assurez-vous de régler le paramètre sans fil sur OFF.

Réglage de l'unité Maitre

Appuyez sur le bouton < 乙 > pour que < (甲) et < MAITRE> s'affichent sur I'ecran ACL.

Réglage de l'unité Esclave

Appuyez sur le bouton < 乙 > pour que < et < ESCLAVE> s'affichent sur I'ecran ACL.

Activer / Désactiver le flash de l'unité Maitre

Vous pouvez activer ou désactiver le flash de l'unité « Maitre » qui contrôle les unités « Esclaves » sans fil. Lorsque le flash principal est activé, il clignote comme groupe M

1. Appuyez sur le bouton de fonction 4 < Gr > et un groupe M / A / B ou C sera mis en surbrillance

1. Appuyez sur le bouton de fonction 4
   < Gr > jusqu'à ce que < M > soit mis en surbrillance

2. Appuyez sur le bouton de fonction 3 < MODE > jusqu'à ce que < M > soit <---> Le speedight maître est maintainant désactifé

RéGLAGE DU MODE GROUPE - TTL / M / OFF

À partir du Speedlight Modus « Maitre », chaque réglage du groupe M (speedlight maître) / A / B C le « mode » réglage peut être régèle individuellement.

1. Appuyez sur le bouton de fonction 4 < Gr >

Appuyez sur le bouton de 4 < Gr > jusqu'à ce que < A > soit mis en surbrillance

1. Appuyez sur le bouton de fonction 3 < MODE > et sélectionnez le mode souhaïte TTL intelligent / Manuel / Off <--->

Régler le DCM (Correspondance des canaux numériques)

Le Modus 600RT 2.4GHz sans fil est initialement définir sur un « canal ouvert » général et peut être utilisé telquel. Pour éviter les interférences avec d'autres systèmes de flash sans fil, nous vous recommendons DCM (compatibilité de canal numérique)Vote Speedlight Modus 600RT et Viper TTL

Maitre - Viper TTL ou Modus 600RT

1. Si vous avez un Viper
   TTL, lancez le DCM
   compatible avec le Viper TTL

Activez < ON > le transmetteur Viper TTL tout en maintainant enforcé le bouton < test > et relâchéz le bouton après 2 secondes

1. Si vous n'utilise pas
   Viper TTL et ne souhaitez
   utiliser le DCM sur plusieurs
   Modus 600RT, utilisez
   n'importe quel Modus 600RT
   comme unité maître

2. Appuyez sur le en mettant en marche < ON > le Modus 600RT

3. Un écran ACL vert sur le Modus 600RT affichera

Esclave - Modus 600RT

1. Appuyez sur le tout en mettant en marche < ON >le Modus 600RT esclave

贝

1. Un écran ACL rouge affiche "Esclave OK" Cet Modus 600 RT esclave est maintainant compatible avec DCM

2. DCM est compatible de la même manière que tout Modus 600RT esclave supplémentaire lorsque le Maitre est toujours en marche

Une fois que toutes les unités esclaves sont compatibles avec DCM, redémarrez tous les maitres et les esclaves en appuyant sur OFF/ON

• Une fois que tous les apparciels sont compatibles avec DCM, ils mémoriseront l'ID unique même si l'alimentation est coupée. Par conséquent, vous nevez seulement DCM votre réglage une fois
• Si vous ajoutez plus de speedlights ou des unités Viper TTL à votre gamme, vous doivent effectuer à nouveau la compatibilité DCM pour toutes vos unités

Modus 600 RT - Réinitialiser

Pour réinitialiser le Modus 600RT aux réglages d'usine par défaut, appuyez sur les boutons de fonction 3 et 4 en même temps et maintenez le bouton enforcée jusqu'à ce que l'écran ACL affiche < RESET > relâchez les boutons

Lorsque le Modus 600RT est reinitialisé, le DCM est également réinitialisé dans le canal ouvert et le DCM précédent est perdu

Prise de vue complète automatique avec flash sans fil TTL intelligent

Prise de vue automatique de base avec flash sans fil avec une unité esclave unique

Fixez un Modus 600RT à l'appareil photo et réglez-le comme unité maître (Page 26)

Le transmetteur Viper TTL peut également etre utilisé comme unité maitre pour contrcler le Modus 600RT esclave sans fil (PAGE 38)

2. Réglage de l'unité esclave

• Réglez le modus 600RT esclave sur le paramètre (Page 26)

3. Position de l'appareil photo et du speedlight

• Placez l'appareil photo avec l'unité maître fixée et le Modus esclave dans la plage radio

4. Reglez le mode flash du groupe [A] sur

• Vérifiez que le groupe < A> est régèle sur . Si non appuyez sur le bouton < MODE > jusqu'à ce que soit affché
• Vérifiez que l'unité esclave est régée automatiquement = à par l'unité maitre

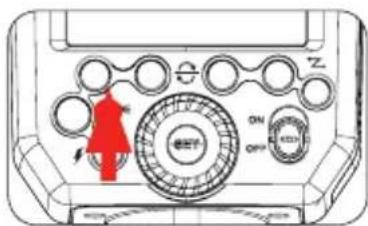

5 Verifiez que les unités maitre / esclave sont prêtes

Vérifiez le speedlight maître, si l'indicateur prét s'allume et que les indicateurs préts de flash esclave clignotent

6 Vérifiez l'opération speedlight maître / esclave

Appuyez sur le bouton de test < 1 > de l'unité maître
Le speedlight esclave clignote. Si elle ne se déclenché pas, vérifie la position ou la distance de l'esclave du maître
- Vous seront maintainant pré à prendre une photo avec l'éclairage flash sans fil

贝

Utiliser le flash sans fil automatique

Lorsqu'une sortie de flash plus forte ou un fonctionnement d'éclairage plus pratique est nécessaire, augmentez le nombre de speedlight esclaves. Pour ajouter des unités esclaves, utilisez les mêmes étapes que le réglage du « flash sans fil automatique avec une seule unité esclave » (Page 28). Tout esclave peut être régle comme groupe (A / B / C).

Lorsque le nombre d'unités esclaves augmente ou que le déclenchement du flash maître est réglé sur ON, la commande automatique es effectue pour déclenger tous les flashes à la sortie de flash correcte pour s'assurer que la sortie totale du flash entraîne une exposition standard.

Si I'arrêt automatique de l'unité esclave se produit, appuyez sur le bouton test de flash de l'unité maître pour allumer l'unité esclave. Notez que le flash test ne peut pas etre effectué lorsque la minuterie de l'appareil photo, etc. fonctionne Le réglage de l'arrêt automatique des unités esclaves peut etre modifie (C.Fn-Sv / APOT page 42) Dans les réglages C.Fn, vous pouvez activer un signal sonore lorsqu'un Modus 600RT est rechargé et pret a etre déclenché à nouveau

Réglage avancé avec flash sans fil entièrement automatique

Avec le système sans fil, les fonctions suivantes régles sur l'unité maître seront automatiquement régées sur l'unité esclave. Pour cette raison, vous n'avez pas besoin d'utiliser l'unité esclave et pouvez l'utiliser à partir du maître de la même manière que la photographie flash normale.

Correction d'exposition au flash < (Page 18)
- Flash manuel (Page 20)
- MULTI: Flash stroboscopique (Page 21)

Unité multiple Maitre

Vous pouvez utiliser deux apparciels photo ou plus avec des unités flash maitres sur chacun pour changer la prise de vue de l'appareil photo tout en gardant la même configuration d'éclairage (unités esclaves) dans la photographie instantanée sans fil.

M:Prise de vue avec flash sans fil avec flash manuel

Ceci déscrit la technologie sans fil à l'aide d'un flash manuel. Vous pouvez effectuer une prise de vue avec un réglage de sortie de flash différent pour chaque unité esclave (groupe de déclenchement). Réglez tous les paramètres sur l'unité maître.

1. Regler le mode flash manuel sur
   Appuyez sur le bouton de fonction 4 < Gr > pour désir le groupe
   Appuyez ensuite sur le bouton de fonction 3 < MODE > pour régler le mode
2. Regler la puissance de sortie du flash manuel
   Appuyez a nouveau sur le bouton de fonction 2. Tournez le cadrant de selection pour ajuster la sortie du flash du groupe
3. Appuyez sur le bouton pour confirmer
4. Regler la puissance individuelle de sortie du flash manuel
5. Chaque groupe M (Master speedlight) (Speedlight maître) / A / B / C peut être régé individuellement à différents niveaux de puissance
6. Configurez n'importe quel groupe sur < - > pour désactiver la puissance de ce groupegroup

MULTI: Prise de vue sans fil avec flash multi-répétitif stroboscopique

1. Regler le flash stroboscopique
2. Sur le speedlight maître, appuyez sur le bouton jusqu'à ce que s'affiche
3. Tournez le cadrant de sélection pour régler la puissance de sortie du flash. Appuyez sur le bouton pour confirmer

E

1. Activer / désactiver le groupe M (speedlight maitre) / A / B / C

Appuyez sur le bouton de fonction 3< Cr >.Ensuite,tournez le cadrant de selection pourreglerlegroupeON /OFF
- Appuyez sur le bouton de fonction 3 < Gr > pour sélectionner le groupe suivant. Appuyez sur le bouton pour confirmer

1. Regler les paramètres du flash stroboscopique

Appuyez sur le bouton de fonction 4 < MENU1 >. Ceci affichera < MENU2 > qui permet de selectionner la puissance < >, le nombre de flashes < Times > et la fréquence < Hz >
Appuyez sur < > ou < Times > ou < Hz > pour ajuster le paramètre correspondant

M / A / B / C : Prise de vue avec flash sans fil avec différents modes de flash pour chaque groupe

Vous pouvez effectuer des prises de vue avec différents modes de flash régles pour chaque groupe de déclenchement (M / A / B / C). Les modes flash qui peuvent être régles sont le flash automatique TTL intelligent / manuel / OFF. Lorsque le mode flash est en mode TTL intelligent, l'exposition est contrôle pour générer une exposition standard pour le sujet principal en tant que groupe unique. Cette fonction est destinée aux utilisateurs de niveau avancé très compétents et experimentés dans l'éclairage.

1. Reglez l'unité maître

• Appuyez sur le bouton

< MODE > et réglez le mode flash sur < MASTER > Voir Page 26

2. Reglez le groupe de déclenchement des unités esclaves

• Faites fonctionner et reglez les unités esclaves un par un
  Appuyez sur le bouton de fonction < Gr > pour affecter le speedlight au groupe , ou .

3. Set the flash modes

• Reglez le mode flash de chaque groupe de déclenchement en fonction de l'éclairage du speedlight maître. Voir Page 27.

4. Reglez la sortie du flash et le niveau de correction d'exposition au flash.

• Pendant la sélection d'un groupe de déclenchement, appuyez sur le bouton de fonction 3<
• Tournez le cadrant de selection pour régler la fonction flash correspondant au mode flash et appuyez sur le bouton pour confirmer
  Lorsque you utilisez le mode reglez la puissance de sortie du flash
  Lorsque you utilisez le mode réglez le niveau de correction de l'exposition au flash si nécessaire
• Répétez l' étape 4 pour régler la fonction de flash de tous les groupes
  Appuyez sur le bouton de fonction 4 pour revenir à l'etat prét à déclencher

Réglage de l'unité secondaire optique O1

En mode flash manuel M, appuyez sur le bouton <01/02> pour que ce flash puisse fonctionner comme un flash secondaire optique 01 à l'aide de son capteur optique. Avec cette fonction, le flash se déclenché de manière synchroné lorsqu'un deuxième flash principal est déclenché. C'est le même effet que l'utilisation d'un déclencheur radio pour déclancher le flash hors champ Ceci permet de creator de multiples effets lumineux.

Réglage de l'unité secondaire optique O2

En mode flash manuel M, appuyez sur le bouton <01/02> pour que ce flash puisse fonctionner comme un flash secondaire optique 02 à l'aide de son capteur optique. Avec cette fonction, le flash se déclenché de manière synchroné lorsqu'un deuxième flash principal est déclenché comme dans 01, mais il ignorer a le pré-flash de mesure et ne déclenchera qu'en réponse au flash d'exposition à partir de l'unité principale.

Le déclenchements optiques O1 et O2 sont seulement disponibles en mode manuel Flash M lorsque le Modus 600RT n'est pas fixé à l'appareil photo
Appuyer sur la touche de fonction 4 < SYNC > pour activer le "HSS" en mode 01/02

Réglage sans fil

DCM (Correspondance à canaux numériques)

1. DCM (Correspondance des canaux numériques) Effectuez la compatibilité DCM (voir page 27)
2. Reglez le Modus 600RT à 2,4 GHz comme unité esclave - Groupe A (voir page 27)
3. Appuyez sur le bouton Viper 08 pour confirmer que Modus Speedlight est déclenché sans fil

Réglage du mode du groupe Viper TTL

Appuyez sur les boutons A ou B ou C pour modifier le réglage MODE de chaque groupe sur , manuel & OFF.

Faites une photo test maintainant et le transmetteur Viper enverra un signal sans fil à chaque Modus 600RT et à chaque flash de chaque 3ème partie du speedlight connecté à un récepteur Viper TTL.

Le Speedlight sera ensuite régle automatiquement sur le même réglage du mode groupe sélectionné Viper TTL.

L'écran LCD Viper 05 affichera *le réglage de chaque groupe
Un groupe est désactivé si l'écran LCD affiche le groupe
Un groupe est en mode manuel lorsque s'affiche après du groupe
Un groupe est en mode TTL lorsque est affché depuis du groupe
Chaque groupe A, B ou C ist régèle de manière indépendante et il est possible d'utiliser simultanément un paramètre différent pour chaque groupe (par exemple, le groupe A peut-être dans , le groupe B dans et le groupe C désactivié)

Réglage de la commande de puissance de groupe pour le manuel et le TTL FEC

À partir du transmetteur Viper TTL, vous pouvez ajuster le niveau de puissance et le FEC de chaque groupe.
4. Appuyez sur le bouton de seLECTION 02 et les trois icones , et clignotent.
5. Appuyez sur un bouton A ou B ou C pour selectionner le groupe dont vous souhaitez ajuster la puissance. Maintenant, seule l'icone du groupe selectionnée clignoter a
6. Utilisez le cadrant de réglage pour régler la puissance en mode < M> et FEC en mode TTL
7. Appuyez sur le bouton pour verrouiller votre sélection

Mode multiple

• Appuyez et maintenez le bouton < Groupe A > pour sélectionner l'icone Multi Mode < MT > icon. Utilisez le bouton < SEL> et les boutons de groupe et ajustez le cadrant pour régler le nombre de flashes, la fréquence de flash et la sortie de puissance. Appuyez de nouveau sur le bouton < SEL> pour verrouiller la sélection.

Pour plus de détails sur le fonctionnement du Viper TTL visitez le lien www.hahnel.ie

Déclenchement de synchronisation

le cordon Jack de synchronisation est une prise de 2.5mm de diamètre. Insérez une prise de déclenchement ici et le flash sera déclenché de manière synchrone avec l'obturator de l'appareil photo.

Pour éviter de surchauffer et de déterminer la tete du flash, ne déclenchez pas le flash de modélisation pendant plus de 10 fois consécutives. Si vous déclenchez le flash de modélisation 10 fois consécutives, accordez un temps de repos d'au moins 10 minutes au flash de l'appareil photo.

Faisceau d'assistance de mise au point automatique

Dans des environnements de prise de vue peu éclairés ou à faible contraste, le faisceau d'assistance de mise au point automatique s'allume automatiquement pour faciliter la mise au point automatique. Le faisceau s'allume uniquement lorsque la mise au point automatique s'allume difficilement et s'éteint des que la mise au point automatique est réglée.

Si vous souhaitez eteindre le faisceau d'assistance de mise au point automatique, reglez « AF » à « OFF » sur les réglages C.Fn.

Le dispositif d'éclairage AFF doit être activé depuis le menu de l'appareil photo
- Si vous trouvez que le faisceau d'assistance à la mise au point automatique ne s'allume pas, ceci est du au fait que l'appareil photo possède une mise au point automatique correcte

By En pointant la tete de flash vers un mur ou un plafond, le flash rebondit sur la surface avant d'éclairer le sujet. Cela peut adoucir les ombres derrière le sujet pour une prise de vue plus naturelle. C'est ce qu'on appelle le flash indirect. Pour régler la direction de rebond, maintenez la tete de flash et tournez-la à l'angle souhaite. Pour régler la direction de rebond, maintenez la tete de flash et tournez-la à l'angle souhaite.

Si le mur ou le plafond est trop loin, le flash indirect pourrait etre trop faible et entrainer une sousexposition.
Le mur ou le plafond doit etre de couleur unie et blanche pour une haute reflexion. Si la surface de rebond n'est pas blanche, une dominante de couleur pourrait apparaitre sur I'image.

Capture de lumière

Avec le panneau de capture de lumière, vous pouvez creator un capteur dans les yeux du sujet pour ajouter de la vie à l'expression du visage.

1. Pointez la tete de flash vers le haut de 90^
2. Retirez le panneau large. Le panneau de capture de时间和 s'affichera en même temps.
3. Retournez le panneau large vers l'intérieur.
4. Ne poussez que le panneau large vers l'intérieur.
   Suivez les mêmes procédures que pour le flash indirect

ZOOM: Régler la couverture du Flash et utiliser le panneau large

La couverture flash peut être régée automatiquement ou manuellement. Elle peut être configurée pour correspondre à la distance fiscale d'un objectif de 20 mm à 200 mm. En outre, avec le panneau large intégré, la couverture flash peut être agrandie pour des objectifs grands angles de 14 mm.

En mode Zoom manuel, appuyez sur le bouton .

• Tournez le cadrant de sélection pour changer la couverture flash
  Si < A> est affiché, la couverture flash sera automatiquement reglee

• Si vous définissez manuellement la protection flash, assurez-vous qu'elle couvre la distance locale de l'objet afin que l'image n'a pas une périhérieASFIRE.

Utiliser le panneau large

Retirez le panneau large et placez-le sur la tete du flash tel que illustré. La couverture flash sera ensuite etendue a 14 mm.

Le panneau de capture de lumière s'affichera en même temps. Poussez le panneau du capteur de lumière vers l'intérieur.
Le bouton ne fonctionnera pas.

C.Fn: Régler les fonctions personnalisées

Le tableau suivant répertorie les fonctions personnalisées disponibles et indisponibles de ce flash.

C Fn Fonctions personnalisées
Signes De Fonction personnalisées	Fonction Régulée	Lage de Réglage	Descriptions	N° de Fonction personnalisées
m/ft	Indicateur de Distance	m	m	C.Fn-00
		ft	feet
APO	Arrêt Automatique	ON	ON	C.Fn-01
		OFF	OFF
AF	Arrêt Automatique	ON	ON	C.Fn-08
		OFF	OFF
Sv APOT	Minuterie d'arrêt Automatique Esclave	60min	Min	C.Fn-10
		30min	Min
BEEP	Signal Sonore	ON	ON	C.Fn-20
		OFF	OFF
LIGHT	Durée Du Rétroéclairage	12sec	Désactivé Pendant 2 Sec	C.Fn-22
		OFF	Toujours Désactivé
		ON	Toujours Activé
LCD	Rapport de Contraste	0-9	10 Niveau
Zoom	APS 14mm	133mm
	135 20mm	200mm

1. Version de logiciel

Appuyez sur le bouton Retroéclairage / de réglage personnelé pendant 2 secondes ou plus jusqu'à ce que le menu C.Fn s'affiche. Le « Ver x.x » à l'angle droit désigne la version du logiciel.

2. Sélectionnez le numéro de la fonction personnalisée

• Tournez le cadrant de selection pour selectionner le numero de fonction personalisée.

3. Modifier le réglage

• Appuyez sur le bouton et le N° de réglage clignote.

• Tournez le cadrant de selection pour régler l'option souhaïée. Appuyer le bouton confirme les réglages.

• Àprous avoir configuré la fonction personnalisée et appuyé sur le bouton de fonction 4, l'appareil photo sera prét à filmer.

4.C.Fn Par défaut

Dans le menu C.Fn, appuyez longuement sur le bouton « Effacer » pendant 2 secondes jusqu'à ce que « OK » s'affiche sur le panneau, ce qui signifie que les valeurs dans C.Fn sont réinitialisées à leurs options par défaut.

Fonction de protection

1. Protection contre la surchauffe

• Pour éviter de surchauffer et de déterminer la tête du flash, ne déclenchez pas plus de 30 flashes consécutifs en succession rapide à 1/1 de puissance maximale. Àpres 30 flashes consécutifs, laissez un temps de repos d'au moins 10 minutes.
• Si vous déclenchez plus de 30 flashes consécutifs, ensuite plus de flashes dans des intervalles réduits, la fonction de protection contre la surchauffe interne peut être activée et le temps de recyclage sera de plus 10 secondes. Si cela se produit, accordez un temps de repos d'environ 10 minutes, et l'unité du flash revient à la normale.
  Lorsque la protection contre la surchauffe est active, < > s'affiche sur I'ecran ACL.

Nombre de flashes qui activent la protection contre la surchauffe:

Puisance De Sortie	Nombre de Flashes
1/1	30
1/2 +0.7	40
1/2 +0.3	50
1/2	60
1/4(+0.3,+07)	100
1/8(+0.3,+07)	200
1/16(+0.3,+07)	300
1/32(+0.3,+07)	500
1/64(+0.3,+07)	1000
1/128(+0.3,+07)

Nombre de flashes qui activent la protection contre la surchauffe en mode déclenchement de synchronisation haute vitesse:

Puisance de Sortle	Temps
1/1	15
1/2(+0.3,+07)	20
1/4(+0.3,+07)	30
1/8(+0.3,+07)
1/16(+0.3,+07)	40
1/32(+0.3,+07)
1/64(+0.3,+07)	50
1/128(+0.3,+07)

E

2. Autres protections

Le système fournit une protection en temps réel pour vous securité et celle de l'appareil. Les listes suivantes indiquent votre réseau:

Invite sur le panneau ACL	Signification
E1	une panne se produit sur le système de recyclage afin que le flash ne puisse pas été déclenché. Veuillez redémarrer le flash. Si le problème persististe, envoyez ce produit à un centre de maintenance
E2	Le système recoit une chaleur excessive. Veuillez accorder un temps
E3	La tension sur les deux sorties du flash est trop élevé. Veuillez envoyer ce produit à un centre de maintenance
E9	Il y a eu des erreurs lors du processus de mise à niveau. Utilisez la méthode correcte de mise à jour du microprogramme

Données techniques

En cas de problème, consultez ce Guide de dépannage.
Le flash de l'appareil photo ne s'allume pas.

• Le flash de l'appareil photo n'est pas bien fixé à l'appareil photo.
  Fixez fermement le pied de montage de l'appareil photo à l'appareil photo.
• Les contacts électriques de l'appareil photo Flash et l'appareil photo sont sales.
• Nettoyez les contacts.
• <> ou <> n'est pas affché dans le viseur de l'appareil photo.
• Attendez que le flash soit entièrement recyclé et que l'indicateur de pré-flash s'allume.
  Si l'indicateur flash pret s'allume, mais < 3> ou < 3> >ne s'affiche pas dans le viseur, vérifie si cet apparéil flash est bien fixé au sabot flash de l' apparéil photo.
  Si l'indicateur de pre-flash ne s'allume pas après une longue attente, vérifie si la batterie est chargée. Si la batterie est faible, < > apparait et clignote sur I'ecran ACL. Remplacez immédiatement la batterie.

La puissance s'eteint seule.

• ÀpRES 90 secondes de fonctionnement inactif, l'arrêt automatique s'active si le flash est régle comme maître.
• → Appuyez à mi-course sur le déclencheur ou appuyez sur n'importe quel bouton flash pour activer.
• Àpres 60 minutes (ou 30 minutes) de fonctionnement inactif, l'unité de flash entrera en mode veille si elle est régée comme esclave.
• Appuyez sur n'importequel bouton flash pour activer.

Le zoom automatique ne fonctionne pas

• Le flash de l'appareil photo n'est pas bien fixé à l'appareil photo.
  Fixez le pied de montage du flash de l'appareil photo à l'appareil photo.

L'exposition au flash est sous-exposée ou surexposee.

• Il y avait un objet très refléchissant (par exemple, une vitre) dans l'image.
• Utilize le verrouillage FE (FEL).
• Vous avez utilise la synchronisation haute vitesse.
• Avec la synchronisation haute vitesse, la plage de flash efficace sera plus courte. Assurez-vous que le sujet se trouve dans la plage de flash efficace affichée.
• Vous avez utilisé le mode flash manuel.
• →Réglez le mode flash sur ETTL ou modifiez la sortie flash.

Les photos ont des angles sombres ou seules des parties du sujet cible sont éclairées.

• La distance fiscale de l'objectif est supérieure à la couverture flash.
• Vérifiez la couverture flash que vous avez régée.

Cette unité flash a une couverture flash entre 20 et 200mm , qui s'adapte aux apparciels photos de format moyen. Retirez le panneau large pour etendre la couverture flash.

Mise à niveau du microprogramme

Ce flash prend en charge la mise à niveau du microprogramme via le port USB. Les informations de mise à jour seront diffusées sur notre site officiel.

Le cable de connexion USB n'est pas inclus dans ce produit. Le port USB est une prise Micro USB standard. Le cable de connexion USB commun est adapté.

Modèles d'appareil photo compatible

Pour une compatibilité à jour de tous les modèles d'appareils photos, consultez le lien www.hahnel.ie

Entretien

• Arrétez l'appareil immédiatement si une opération anormale est détectée
• Evitez les impacts soudains et le produit doit être nettoyé régulierement
• Il est normal que le tube du flash chauffe lorsqu'il est utilisé. Évitez les flashes consécutifs si inutilles
• L'entretien du flash doit être effectué par notre service d'entretien/agréé qui peut fournir des accessoires originaux
• Ce produit, à l'exception des consommables tels que le tube flash, est pris en charge avec une garantie d'un an
• Un service non autorisé annulera la garantie
• Si le produit a mal fonctionné ou a été endommagé par de l'eau, n'utilise pas jusqu'à ce qu'il soit réparé par un professionnelnel
• Les modifications apportées aux specifications ou aux dessins peuvent ne pas être mentionnées dans ce manuel

Ce produit est conforme à la Directive 2014 / 53 / UE sur les équipements radioélectriques. Pour les données de conformité, visitez lien www.hahnel.ie

MODUS 600RTMKII

2. Sélectionnez le numéro de la fonction personalisée

• Tournez le cadrant de selection pour selectionner le numero de fonction personnelise.

Le cable de connexion USB n'est pas inclus dans ce produit. Le port USB est une prise Micro USB standard. Le cable de connexion USB commun est adapté.

Modèles d'appareil photo compatible

All product specifications subject to change without notice E.&O.E. Toutes les specifications du produit sont sous réserve de modifications

S.E.O.O.
