Produkttyp	Blitzgerät (Speedlight) für Fujifilm-Kameras
Modell	MODUS 600RT MK II (Fujifilm)
Marke	Hähnel
Stromversorgung	Wiederaufladbarer Li-Ionen-Akku HLX-MD1 (7,2 V, 2800 mAh) mit Ladegerät MD1 MKII
Blitzanzahl (volle Leistung)	Ca. 500 Blitze
Ladezeit	Schnell (nicht genau angegeben, ca. 1-2 s bei voller Leistung)
Maximale Leistung	1/1 (volle Leistung), bis zu 1/128 in 1/3 LW-Schritten
Leitzahl (GN bei 200 mm ISO 100)	60 (ca.)
Zoomabdeckung	20-200 mm (mit Weitwinkelstreuscheibe 14 mm)
Blitzmodi	Intelligent TTL, Manuell (M), Multi (Stroboskop)
Hochgeschwindigkeitssynchronisation (HSS)	Ja (bis zu 1/8000 s)
Synchronisation auf den zweiten Verschlussvorhang	Ja
Drahtlosblitz	2,4 GHz: Master/Slave (bis zu 3 Gruppen A/B/C) + optische Übertragung (O1/O2)
Drahtlose Reichweite (Funk)	Bis zu 100 m
AF-Hilfslicht	Ja (aktivierbar/deaktivierbar über C.Fn)
Indirekter Blitz (schwenkbar)	Kopf nach oben schwenkbar (90°) und drehbar (360°?)
Integrierte Weitwinkelstreuscheibe	Ja (für 14-mm-Objektiv)
Lichtfangschirm	Ja (integriert)
Synchronanschluss	2,5-mm-Klinke
USB-Anschluss	Micro-USB (für Firmware-Update)
Automatische Abschaltung	Ja (einstellbar: Master ~90 s, Slave 30/60 min)
Überhitzungsschutz	Ja (zeigt Symbol, Ruhezeit nach 30 Blitzen bei voller Leistung)
Wartung	Mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden. Lassen Sie die Wartung von einem Fachmann durchführen.
Im Lieferumfang enthalten	Blitzgerät, Minifuß, Li-Ionen-Akku, Ladegerät, Micro-USB-Kabel, Schutztasche
Garantie	1 Jahr (außer Verbrauchsmaterialien)

Häufig gestellte Fragen - MODUS 600RT MK II (Fujifilm) Hähnel

Wie schalte ich den Blitz ein und aus?

Verwenden Sie den Schalter ON/OFF auf dem Bedienfeld. Der Blitz schaltet sich nach einer Inaktivitätszeit automatisch aus (90 s im Master-Modus, 30/60 min im Slave-Modus).

Wie schalte ich in den automatischen TTL-Modus um?

Drücken Sie die Taste MODE, bis TTL auf dem LCD-Bildschirm angezeigt wird. Im TTL-Modus berechnen Kamera und Blitz gemeinsam die korrekte Belichtung.

Wie verwende ich den kabellosen Blitz mit dem Viper TTL-Sender?

Stellen Sie den Modus 600RT als Slave-Einheit ein (Taste WIRELESS drücken, dann SLAVE auswählen). Stellen Sie am Viper TTL die Gruppen A/B/C auf TTL oder Manuell. Die Einstellungen werden automatisch übertragen.

Wie aktiviere ich die Hochgeschwindigkeitssynchronisation (HSS)?

Stellen Sie an der Kamera den Blitz auf FP (High-Speed Sync). Das Symbol HSS erscheint auf dem Blitzdisplay. Achtung: Die Anzahl aufeinanderfolgender Blitze ist begrenzt.

Wie verwende ich den Stroboskopblitz (MULTI)?

Drücken Sie MODE, bis MULTI angezeigt wird. Stellen Sie Leistung, Blitzanzahl und Frequenz (Hz) ein. Verwenden Sie die Formel: Verschlusszeit = Anzahl / Frequenz. Beispiel: 10 Blitze bei 5 Hz -> 2 Sekunden.

Was tun, wenn der Blitz nicht auslöst?

Überprüfen Sie die Befestigung an der Kamera, reinigen Sie die elektrischen Kontakte, stellen Sie sicher, dass der Akku geladen ist. Wenn die Blitzbereitschaftsanzeige nicht leuchtet, laden Sie den Akku auf.

Wie stelle ich die Blitzbelichtungskorrektur (FEC) ein?

Drücken Sie die Taste FEC (Funktion 2). Drehen Sie das Einstellrad, um von -3 bis +3 LW in 1/3-Schritten anzupassen. Bestätigen Sie mit SET.

Wie reinige und pflege ich den Blitz?

Schalten Sie den Blitz aus und entfernen Sie den Akku. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Wenden Sie sich bei Störungen an einen autorisierten Kundendienst.

Wie lange hält der Akku?

Ein vollständig geladener Akku bietet ca. 500 Blitze bei voller Leistung. Die Anzahl erhöht sich bei reduzierter Leistung. Die Lebensdauer nimmt mit der Zeit ab; ersetzen Sie ihn, wenn die Ladezeit länger wird.

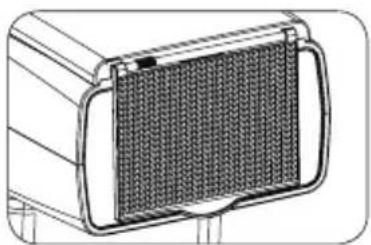

Wie verwende ich die Weitwinkelstreuscheibe für Weitwinkel?

Ziehen Sie die integrierte Weitwinkelstreuscheibe (unter dem Blitzkopf) heraus und platzieren Sie sie vor dem Kopf. Die Abdeckung wechselt dann auf 14 mm. Das Zoomsymbol funktioniert im manuellen Modus nicht mehr, wenn die Weitwinkelstreuscheibe ausgeklappt ist.

BEDIENUNGSANLEITUNG MODUS 600RT MK II (Fujifilm) Hähnel

Kabeloses Blitzgerät für Fujifilm

Vorwort

Vielen Dank für den Kauf der Modus 600RT.

Das Modus-600RT ist ein Blitzgerät für Fujilm Kamas der Serie DSLR und ist kompatibel mit dem TTL-Auto-Blitzsystem.

• Bevor Sie das Gerät in Betriebnehmen, sollenn Sie diese Bedienungsanleitung lesen
• Lesen Sie diese Bedienungsanleitung in Verbindung mit der Bedienungsanleitung ihrer Kamera

Konventionen & Voraussetzungen

Die Bedienungsanleitung Goesdavon aus,daI alle Gerate inkl. der Kamera eingeschaltet sind
- Seitennummern der Referenz sind gekennzeichnet mit (S.**)
Das Warnsymbol weist daraufhin, Probleme bei den Aufnahmen zu vermeiden
Das Notiz-Symbol weist auf ergänzende Informationen hin

Contents

1 Einleitung

• Sicherheitshinweise und Warnungen 6
• Bezeichnungen

Gehause 8
Systemsteuerung 9
LCD-Display in fuf Modi 11
Viper TTL Sender 12

DE

2 Erste Schritte

Was ist im Modus 600RT enthalten? 14
Was ist im Modus 600RT Wireless Kit enthalten? 14
Akku und Ladegerät 14

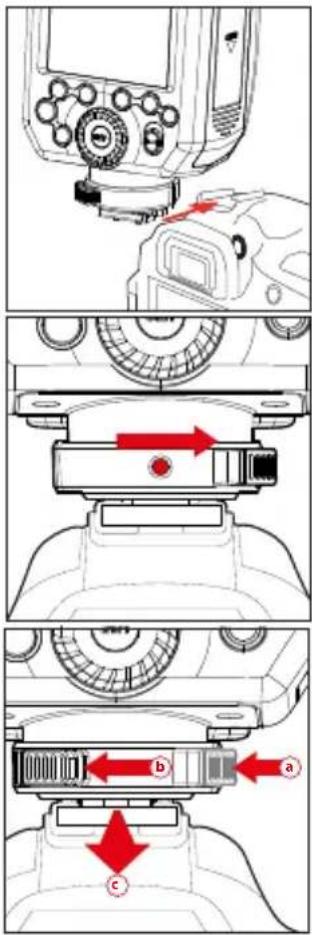

Anbringen and der Kamera 17
Power Management 17

• Blitz-Modus - TTL-Blitzautomatik

FEC (Blitzbelichtungskorrektur) 18
HSS (Hochgeschwindigkeits-Synchronisation) 19
2. Verschlussvorhang 20

• Blitzmodus - Manueller Blitz 20

• Blitz-Ausgangsleistungsbereich 21
  Optische O1 Einstellung Sekundäreinheit 21
  Optische O2 Einstellung Sekundäreinheit 21

• Blitzmodus - Multi: Stroboskopischer Blitz 21

Berechnung der Belichtungszeit 22
Anzahl der Blitze/Blitzfrequenz = Belichtungszeit 22

3 Kabellose Blitz-Fotografia: (2,4 GHz) Steuerung

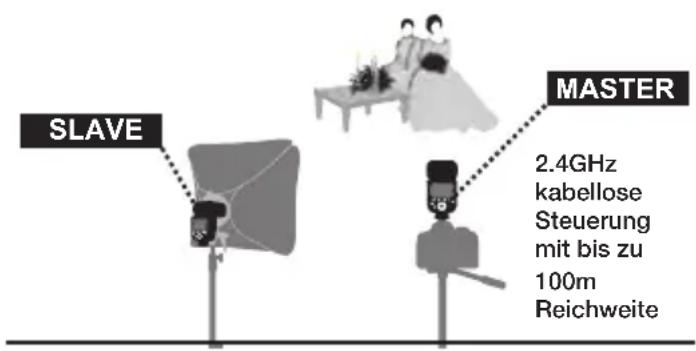

• Master/Slave kabellose Blitz-Beleuchtung 2 4

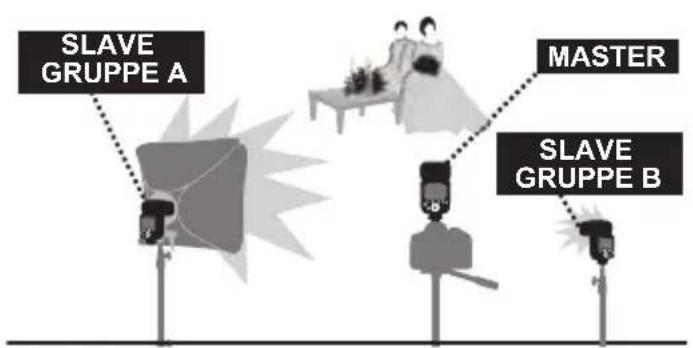

  Kabellos mehrereSlash-Aufnahmen machen 25

Kabellose Einstellungen

Einstellungen der Master-Einheit 26

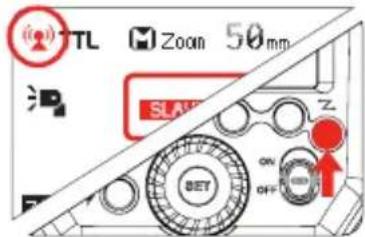

Einstellungen der Slave-Einheit 26
- Master-Einheit Blitz AN/AUS 26
Einstellung des Gruppenmodus: TTL/M/AUS 26

• DCM (Digitale Kanalanpassung) 27

• Master - Viper TTL oder Modus 600RT 27

• Slave - Modus 600RT 27
  Modus 600RT-Zurücksetzen 28

• TTL - vollautomatische kabellose Blitzaufnahmen 28

• Automatischer kabelloser Blitz mit mehreren Slave-Einheiten 30

• Erweiterte Einstellung mit vollautomatischem kabellosen Blitz 30
  -Mehrere Master-Einheiten 31

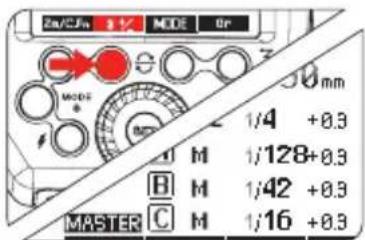

M: Kabellose Blitzaufnahmen mit manuellem Blitz 31

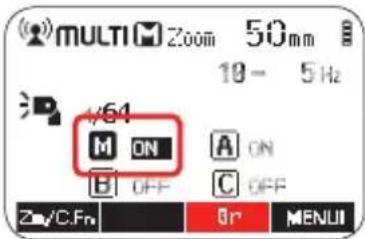

- MULTI: Kabellose Blitzsaufnahmen mit sich wiederholenden stroboskopischen Blitz 31

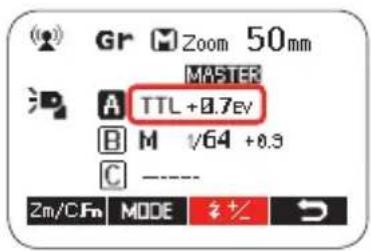

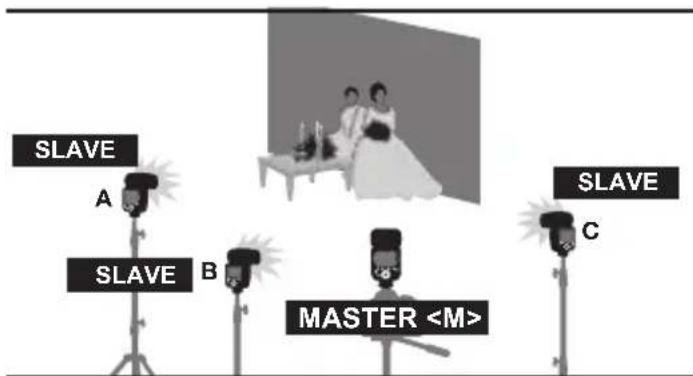

M/A/B/C: Kabellose Blitzaufnahmen mit

verschieden Blitzmodi für jeder Gruppe 32

#

4 Kabellose Blitz-Fotografia: Optische Übertragung

• Erweiterte Einstellung mit vollautomatischem kabellosen Blitz 33
  Mehrere Master-Einheiten 33

5 Kabellose Blitz-Fotografia: (2,4 GHz) mit Viper TTL Sender

Kabellose Einstellungen 34

• DCM (Digitale Kanalanpassung) 34
  Viper TTL Gruppenmodus-Einstellung 34
  Gruppeneinstellung Leistungsregelung fur manuellen Betrieb und TTL FEC 34
• Multi-Modus 35

6 Andere Anwendungen

Synchronisierung auslösen 36
- Auto-Fokus Hilfsstrahl 36

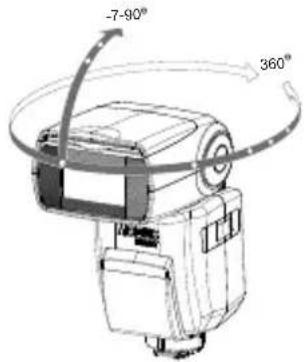

·IndirektesBlitzen 36
- Catchlight-Scheibe 37

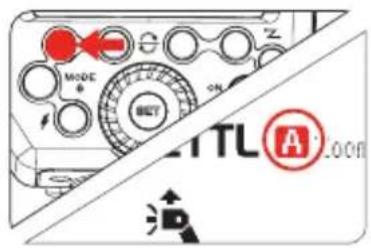

- Zoom - Einstellung des Leuchtwinkels und Verwendung der Weitwinkel-Streutscheibe 37
C.Fn - Einstellung benutzerdefinierte Funktionen 38
Schutzfunktionen 39
- Technische Daten 41
Fehlerbehebung 42
Firmwareaktualisieren 43
Wartung 43

Warnhinweise:

Die Nichtbeachtung der Anweisungen kann zu Tod oder schweren Körperverletzungen führen. Beachten Sie die folgenden Vorsichtsmaßnahmen zur Vermeidung von Feuer, Überhitzung, Auslaufen von Chemikalien, Explosionen und Stromschlagen:

• Führren Sie keine metallischen Fremdkörper in die elektrischen Kontakte des Produkts, des Zubehörs, Anschluss Kabel, etc. ein.
• Verwenden Sie keine Batterien, Stromquellen oder Zubehör, das nicht in der Bedienungsanleitung angegeben ist. Verwenden Sie keine deformierten oder veränderten Batterien oder das Gerät, falls es beschädigt ist.
• Verursachen Sie keinen Kurzschluss, gehmen Sie das Gerät oder die Batterien nicht auseinander und gehmen Sie keine Veränderungen vor. Erhitzen oder loten Sienicht die Akkus.
• Lagern Sie die Akkus nicht zusammen mit metallischen Gegenständen. Setzen Sie die Akkus nicht Feuer oder Wasser aus. Setzen Sie die Akkus keinen starken Stößen oder kontinuierlichen Mechanischen Schocks aus.
• Legen Sie Akkus nicht in die Mikrowelle, Kochgeräte oder Hochdruck-Behälter.
• Verwenden Sie das Gerät nicht in der Höhe von brennbarem Gas.
• Richten Sie den Blitz nicht auf Fahrer eines Autos oder anderer Fahrzeuge.
• Nehmen Sie das Gerät nicht auseinander undnehmen Sie keine Veränderungen vor. Bauteile unter Hochspannung können elektrische
• Schläge verursachen. Sollen Sie das Gerät fallen lassen und das Gehäuse zerbricht, berühren Sie nicht die Bauteile. Es besteht die Möglichkeit eines elektrischen Schlags.
• Lagern Sie das Gerät nicht an staubigen oder feuchten Orten oder Orten mit Ölnebel. Lagern Sie Akkus nicht im Ladegerät.

器

• Bewahren Sie Akkus und sonstiges Zubehör außerhalb der Reichweite von Kindern und Säuglingen auf.
• Lassen Sie das Gerät oder die Akkus nicht ins Feuer oder Wasser fallen.
• Setzen Sie das Gerät oder die Akkus nicht extremen Temperaturen (unter 0°C oder über 40°C ) oder starker Sonneneinstrahlung aus.
  Die Temperatur der Akkus sollte während des Ladevorgangs oder des Gebrauchs nicht über 60°C / 140°F steigen. Sollte die Temperatur darüber hinaus steigen, beenden Sie die Nutzung und brechen Sie den Ladevorgang(sofort ab.
• Verwenden Sie keine Verdünner, Benzol oder andere organische Lösungsmittel zur Reinigung des Geräts.

Vorsicht:

Die Nichtbeachtung der nachstehenden Anweisungen kann zu schweren.
Körperverletzungen oder Sachschäden führen
- Wird das Gerät über einen längeren Zeitraum nicht benutzt, achten Sie darauf, die Akkuz zu entnahmen.
- Bei der Entsorgung der Akkus isolieren Sie die elektrischen Kontakte mit Klebeband. Kontakt mit anderen metallischen Objekten oder Batterien kann Feuer oder eine Explosion verursachen. Entsorgen Sie Batterien gemäß den maßgeblichen Vorschriften.
- Lassen Sie das Gerät oder die Akkus nicht im Kofferraum oder auf dem Armaturenbrett eines Fahrzeugs oder in direktem Sonnenlicht, da die Überhitzung zu Verbrennungen, Feuer, Explosion oder Austritt von Chemikalien führen kann.
- Losen Sie den Blitz nicht aus, wenn der Blitzkopf (Licht emittierende Einheit) in Berührung mit einem menschlichen Körper oder einem anderen Objekt ist, da das Risiko von Verbrennungen und Feuer besteht.
- Losen Sie den Blitz nicht in der Näheder Augen aus. Halten Sie das Blitzgerät mindestens 1m (3,3 Fuß) vom Geschicht entfernt. Es kann Schmerzen verursachen oder die Augen schädigen. Indirekte Blitze, um die Lichtstärke zu reduzieren, sind ebenfals zu empfehlen.

Bezeichnungen

DE

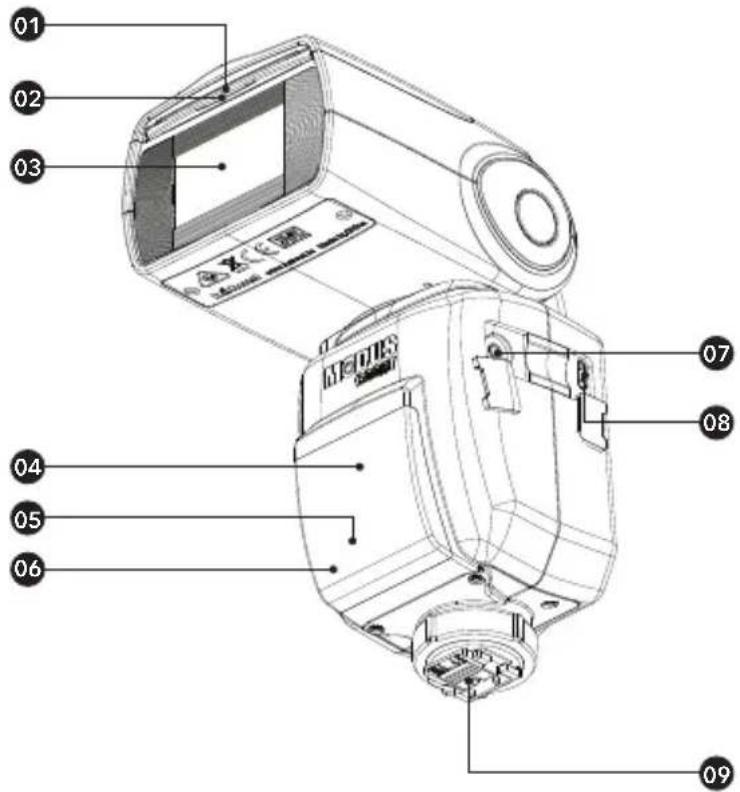

Bezeichnungen Gehäuse

1. Catchlight Scheibe
2. Integrierte Weitwinkel-Streuschaeibe
3. Blitzkopf
4. Optischer Kontrollsensor
5. AF Hilfslicht

6. Slave Blitzbereitschaftsanzeige

7. Sync-Kabel-Buchse

8. USB-Anschluss
   09.Zubehorschuh
9. Dot-matrix LCD-Display
10. Batteriefach
11. Schnellverschluss

#

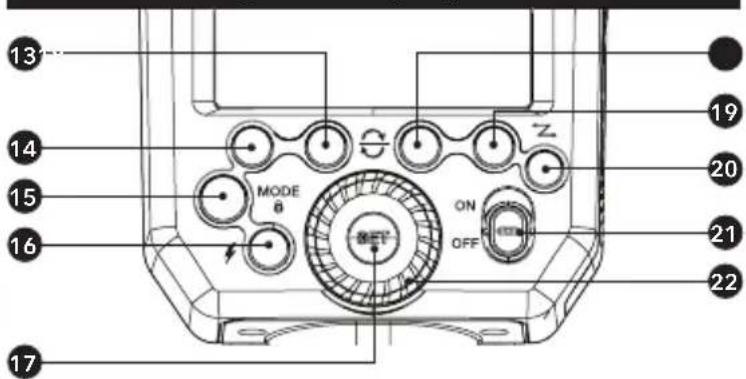

Bezeichnungen - Display

1. Funktionstaste 2
2. Funktionstaste 1
3. MODE> Modus-Ausbahl-Taste/Sperr-Taste
4. Test-Taste/ Blitzbereitschaftsanzeige

5. Auswahl-Taste

6. Funktionstaste 3

7. Funktionstaste 4
8. <> Kabellos-Modus/Master/Slave
9. EIN/AUS Schalter
10. Wahlrad

Bezeichnung - Display

(1) TTL Autoflash

01.TTL Autoflash
02.A: Automatisch M:Manuell
03. Zoom: Zoom Display
04.FokusEntfernung
05.：

Hochgeschwindigkeits - Synchronisation

1. Akkuldestandsanzeige

07.52

Blitzbelichtungskorrektur

08.Gradder

Blitzbelichtungskorrektur

1. Blende

2. Entfernungsskala

3. Reichweite des Blitzes
4. Signalton ein/aus -schalten (C.Fn 7)

Das Display zeit nur die derzeit vorgenommenen Einstellungen.

Die Funktionen, die oberhalb der Funktionstasten 1 bis 4 angezeigt werden,ändern sich je nach dem Stand der Einstellungen.
- Wenn eine Taste oder ein Wahlrad betätig wird, leuchtet das LCD-Display auf.Equibus arum restiam aut liquam ut et, sim

(2) Manuelles Blitzen
01: Standard Optisch 02: Vorblitz Optisch

M: Manuelles Blitzen
Manuelle Blitzleistung

(3) Multi Stroboskopischer Blitz

MULTI: MULTI sich wiederholender stroboskopischer Blitz

(4) Funkkontrolle Aufnahme
(a) Master-Einheit - Blitzmodus

15. Kabellose
Aufnahmen mit Funktionsteuerung
16.Blitz-Modus: ,
17. Master-Einheit Blitz AN

:Master-Einheit Blitz AUS :Master-Einheit Indirekter Blitz AN

1. MNTsR

2. Master-Gruppe: Modus

3. A.B/C Gruppe: Modus

Nur Optisch Slave-Modus Gruppe A/B/C...

LCD Display in drei Modi

(1) An der Kamera angebracht

(2) 2.4 GHz Fernsteuerung: Als Master-Einheit

(3) 2.4 GHz Fernsteuerung: Als Slave-Einheit Gruppe A

Bezeichnungen - Viper TTL Sender

(A) Gruppe A
(4) Sperrad
(B) Gruppe B
(5) LCD-Display
(C) Gruppe C
(6) Power/Status-LED
(1) AN/AUS - Schalter
(7) Zubehorschuh
(2) SEL - Auswahltaste
(8) Test-Taste
(3) Wahlscheibe - Einstellungen anpassen
(9) Mikro USB - Firmware-Akualisierung

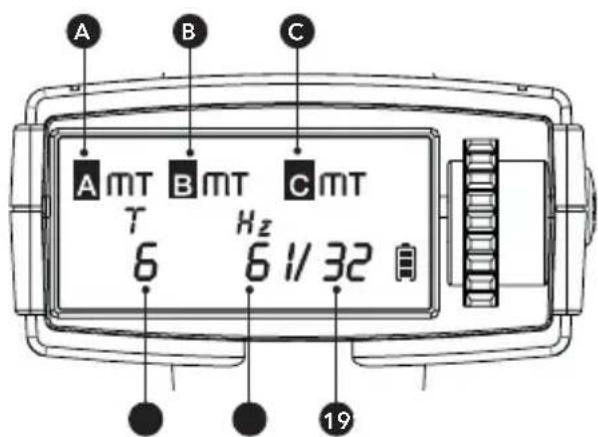

Sender LCD-Display

Multi-Modus

(10) Manuell/TTL/AUS Modus (15) Immer An
(11) Blitzbelichtungskorrektur (16) Akkuanzeige
(12) Manuelle Blitzeistung (17) Anzahl der Blitze
(13) Hochgeschwindigkeits- (18) Blitzfrequenz

Synchronisation

(19) Blitz-Ausgangsleistung

(14) Synchronisation auf den zweiten Verschlussorhang

• Der Viper-Sender ist im Modus 600RT Wireless Kit.

Erste Schritte

Was ist im Modus 600RT enthalten?

1. Modus 600RT Blitzgerät

2. Mini-Ständer

3. Lithium-Akku

4. Schutzhülle

5. Akkuladegerat

6. Bedienungsanleitung

7. Micro-USB Kabel

Was ist im Modus 600RT Wireless Kit enthalten?

1. Modus 600RT Blitzgerät

2. Mini-Ständer

3. Viper TTL Sender

4. Schutzhülle

5. Lithium-Akku

6. Bedienungsanleitung

7. Akkuladegerät

8. 2 x AA-Akkus

9. Micro-USB Kabel

Akku und Ladegerät

• Der HLX-MD1 Akku muss vor dem Gebrauch aufgeladen werden.
• Verwenden Sie das mitgelieferte MD1 MKII Ladegerät, um den Akku zu laden.
• Entfernen Sie den Akku aus dem Ladegerät, wenn der Ladevorgang abgeschlossen ist und trennen Sie das Ladegerät vom Stromnetz. Ein voll aufgeladener Akku leistet ca. 500 Blitze bei voller Leistung und noch mehr bei reduzierter Leistung. Die Zusammenstellung und der Aufbau des Akkupacks MD1 ermöglich eine zuverlösige und schnelle Wiederaufladung des Speedlight-Blitzgeräts

Korrekte Lagerung des Akkus

Wenn nicht in Gebrauch, behmen Sie den Akku aus dem Ladegerät oder dem Speedlight-Blitzgerät und aufbewahren Sieihn an einem kühlen und trockenen Ort auf. Die Lebensdauer des Akkus kann durch zu hohe Temperaturen versturter werden. Wenn Sie den Akku für langere Zeit nicht verwenden, lagern Sieihn in fast leerem Zustand (ein Balken in der Akkuanzeige). Für eine optimale Lebensdauer des Akkus benutzen Sieihn regelmäßig. Bei Nichtgebrauch für mehr als 6 Monate laden Sie den Akku vollständig auf und benutzen Sieihn vor der Lagerung mit der Modus-600RT, bis die Batterie bis zu einem Balken entleert ist.

DE

Lebensdauer des Akkus

Die Lebensdauer eines Akkus ist begrenzt. Die Kapazität sinkt fortschreitend mit Gebrauch und Alter des Akkus. Ersetzen Sie den Akku, wenn der Blitz-Zyklus länger wird oder sich die Anzahl der Blitze merklich verringgert. Die Lebensdauer des Akkus kann je nach Lagerung, Belastung und Beeinträchtigung durch ungeeignete Bedingungen erheblich variieren.

Achtung

• Verursachen Sie keinen Kurzschluss des Akkus
• Lassen Sie den Akku nicht in Wasser oder Feuer fallen
• Lassen Sie den Akku nicht fallen,nehmen Sie den Akku nicht auseinander oder setzen Sie ihn keinen starken oder kontinuierlichen mechanischen Schocks aus
• Verwenden Sie den Akku nicht mehr, wenn er Anzeichen von Beschädigung aufweist oder sich die Ummantelung wölbt, und entsorgen Sieihn gemäß der lokalen Vorschriften

So wird der Akku geladen

Der HLX-MD1 Akku muss vor dem Gebrauch aufgeladen werden. Verwenden Sie das mitgelieferte MD1 MKII Ladegerät, um den Akku zu laden. Schließen Sie das MD1 MKII Ladegerät mit dem mitgelieferten Micro-USB Kabel an einen USB-Adapter (min. 5V 2 Amp.) an. Um den Ladevorgang zu beginnen, stecken Sie den HLX-MD1 Akku in das Ladegerät MD1, die grünen LED-Balken beginnen zu leuchten. Dies zeigt, dass der Akku geladen wird. Sobald 4 LED-Balken grün leuchten, ist die Volladung erreicht. Nehmen Sie den Akku aus dem Ladegerät, sobald er voll aufgeladen ist.

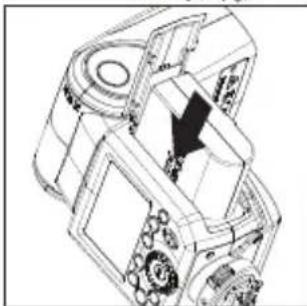

Einsetzen und Entfernen des Akkus

1. Um die Batterie einzusetzen, schieber Sie die Abdeckung des Batteriefachs zum Offnen nach unten.
2. Schieben Sie den Akku gemäß dem dreieckigen Symbol in das Fach bis ein weiß Clip die Batterie mit einem Klickgeräusch einrastenlässt.
3. Um die Batterie herauszunehmen, tippen Sie auf den weißen Clip und der Akku springt hereaus. Dann schreiben Sie das Batteriefach wieder.

Akkustandsanzeige

Stellen Sie fest, dass der Akku sicher im Blitzgerät eingesetzt ist. Überprüfen Sie die Akkustandsanzeige auf dem LCD-Display, um die verbleibende Akkuladung zu sehen.

Warning bei niedrigem Akkustand

Akkustandanzeige Signifie

3 Balken	Bedeutet
2 Balken	Voll
1 Balken	Mittel
Keine Balken	Niedrig
Blinken	Niedriger Ladestand,itte wiederaufladen
	Hinweis:Bitte laden Sie den Akku so schnell wie möglich auf (innerhalb von 10 Tagen). Danach kann der Akku verwendet oder wie im Abschnitt "Korrekte Lagerung des Akkus" beschreiben, gelagert werden.

#

Anbringen an der Kamera

1. Anbringen des Speedlight Blitzgerätes an der Kamera. Schieber den Befestigungsfuß vollständig in den Zubehörschuh der Kamera
2. Sichern Sie das Blitzgerät - drücken Sie den Entriegelungsknopf und drehen den Sicherungsring am Anschlussfuß nach rechts bis er einrastet.
3. Um Losen Sie das Blitzgerät: a) Drücken Sie den Entriegelungsknopf. b) Drehen Sie den Sicherungsring nach links bis er sich geist hat c) Schieber Sie das Blitzlicht vom Blitzschuh der Kamera.

Power Management

Drucken Sie den AN/AUS Schalter, um das Blitzgerätein- oder auszuschalten. Schalten Sie es aus, wenn es für langere Zeit nicht verwendet wird. Bei Einstellung als Master Blitz, schaltet es sich nach einer gewissen Zeit des Leerlaufs (ca. 90 Sekunden) automatisch aus. Den Kamera-Auslöser halb drucken oder Drucken einer beliebigen Blitz-Taste wird das Blitzgerät aufwecken. Bei Einstellung als Slave-Blitz, wechselt es nach einer gewissen, verstellbaren Zeit (standardmög 60 Minuten) bei Nichtgebrauch in den Energiesparmodus. Drucken einer beliebigen Blitz-Taste wird es wieder aufwecken.

C.Fn Es wird empfohlen, die Funktion der automatischen Abschaltung zu deaktivieren, wenn der Blitz nicht in Verbindung mit der Kamera verwendet wird. (C.Fn-APO)

C.Fn Der Slave automatische Abschalt-Timer ist standardmäßig auf 60 Minuten gesetzt. Eine weitere Option "30 Minuten" ist verfügbar. (C.Fn-Sv APOT, Page 42)

Blitz-Modus - TTL-Blitzautomatik

Dieser Blitz hat drei Blitz-Modi: TTL und manuell (M) und MULTI (stroboskopisch). Im TTL-Modus arbeiten Kamera und Blitz zusammen, um die richtige Belichtigung für das Motiv und den Hintergrund zu berechnen. In diesen Modus stehen mehrere TTL-Funktionen zur Verfügung: FEC, HSS, zweite Vorhang-Synchronisation, Modellierblitz. Diese können mit der Modus-600RT oder mit dem Menu-Display der Kamera gesteuert werden.

• Drücken Sie die Modusauswahltaste < MODUS > und drei Blitz-Modi werden auf dem LCD-Display nacheinander mit jedem Tastendruck angezeigt.

TTL-Modus

Drücken Sie Modusauswahltaste < MODUS , um TTL-Modus einzugeben. Das LCD-Display zeigt TTL L'écran ACL affichera TTL intelligent.

• Drücken Sie den Auslöser der Kamera halb, um zu fokussieren. Die Blende und die Reichweite des Blitzes werden im LCD-Display angezeigt.

Wenn der Auslöser vollständig gedrück wird, wird ein Vorblitz ausgelöst, den die Kamera verwendet, um die korrekte Blitz-Ausgangsleistung in dem Augenblick vor der Aufnahme zu berechnen.

FEC: Blitzbelichtungskorrektur

mit der FEC-Funktion konnen Sie die berechnete Leistung von -3 bis + 3 in 1/3-Schritten adjustieren. Dies ist sinnvoll in Situationen, in denen eine gingefüge Anpassung des TTL-Systems aufgrund der Beleuchtungsverhältnisse erforderlich ist.

Einstellung FEC:

1. Drucken Sie die

Funktionstaste 2 < >.Das Symbol

<> und die Blitzbelichtungskorrektur wird auf dem LCD- Display hervorgoben.

#

1. Legen Sie die Blitzbelichtungskorrektur fest.

2. Drehen Sie das Wahlrad, um den Korrekturbetrag einzustellen.

3. "0,3" bedeutet 1/3-Schritt, "0,7" bedeutet 2/3-Schritt.
   Um die Blitzbelichtungskorrektur abzubrechen, stellen Sie den Wert auf ⁺⁰ ein.
4. Drücken Sie erneut die Taste < SET> um die Einstellung zu bestätigen.

Hochgeschwindigkeitssynchronisation

Die Hochgeschwindigkeitssynchronisation (FP-Blitz) erfolgt es dem Blitz, sich mit allen Kamera-Verschlusszeiten zu synchronisieren. Dies ist praktisch, wenn Sie die Blendenpriorität für Portrats mit Aufhellblitz verwenden sollen. Verwenden < 串> Sie die Blitzeinstellung im Kameramenü, um die Einstellung des Blitzlichts einzustellen. Wahlen Sie FP in der SYNC-Einstellung aus, wird die < SYNC> High-Speed-SYNC-Funktion eingeschaltet.

1. Das Symbol < < 串 > wird angezeigt. Wenn (Auto FP) der Kamera aktiviert ist. HSS ist jetzt aktiviert.

• Bei der Hochgeschwindigkeits-Synchronisation gilt, je Schneller die Verschlusszeit,esto kürzer die effektive Reichweite.
• Um zum normalen Blitz zurückzukehren, stellen Sie die Blitzsynchronzeit der Kamera auf eine andere Option als Auto FP. Das Symbol <> wird nicht mehr angezeigt, wenn der Auslöser der Kamera zur Häufige gedrückt wird.
• Der Multi - MULTI-Modus ist im Hochgeschwindigkeitssynchronmodus nicht einstellbar.
• Der Überhitzungsschutz kann nach 15 aufeinander folgenden Hochgeschwindigkeitsblitzen aktiviert werden.

Synchronisation auf den zweiten Verschlussorhang

Verwenden Sie die Blitzeinstellung im Kameramen, um die Einstellung des Blitzlichts einzustellen. Wahlen Sie FP in der SYNC-Einstellung aus, wird die High-Speed-SYNC-Funktion eingeschaltet. Das Symbol wird angezeigt, wenn die Synchronisierung des zweiten Vorhangs aktiviert ist

• Wenn die Synchronisierung auf den hinten Vorhang aktiviert ist, wird es nicht auf dem Modus 600RT Speedlight angezeigt. Sehen Die das LCD-Display der Kamera.

Blitz-Modus - Manueller Blitz

Die Blitzleistung ist von 1/1 (volle Leistung) auf 1/128 der Leistung in 1/3-Schritten einstellbar. Um eine korrekte Blitzbelichtung zu erhalten, verwenden Sie einen Hand-Blitzmesser, um die erforderliche Blitzleistung zu ermitteln.

1. Drücken Sie die Taste < MODE > so daß < M > angezeigt wird.

1. Drehen Sie das Wahlrad, um die gewünschte Blitzleistung auszuwahlen.

1. Drücken Sie erneut die Taste < SET> um die Einstellung zu bestätigten.

2. High Speed Synchronisation und Synchronisation auf den zweiten Verschlussvorhang, können im Modus mithilfe des Kameramen ausgewählt werden.

Blitzleistungsbereich

Die folgende Tabelle erleichtert den Überblick, wie sich der Stop bei f/stopändert, wenn Sie die Blitzleistung erhöhen oder verringn.

Zum Beispiel, wenn Sie die Blitzleistung verringn: 1/2, 1/2-0.3 oder 1/2-0.7 oder bei Erhöhung der Blitzleistung: 1/2, 1 / 2 + 0,3 1 / 2 + 0,7 1 / 1

Be der Reduzierung des Blitzleistungspegels

1/1	1/1-0.3	1/2-0.3	-----1/	1-0.7 1/2	2-0.7
	1/2-1/4
	1/2+0.7	1/4+0.7	-----1	1/2+0.3	1/4+0.3

← werden die Zahlen angezeigt, wenn der Blitzleistungspegel erhöht wird

Einstellung der optischen O1 Sekundäreinheit

Im manuellen Blitzmodus M drücken Sie <01/01> Taste, so dass dieser Blitz als optischer 01-Sekundärblitz mit seinem optischen Sensor fungieren kann. Mit dieser Funktion wird der Blitz synchron ausgelöst, wenn ein zweiter Hauptblitz ausgelöst wird. Dies hat die gleiche Wirkung wie die Verwendung eines Fernauslosers, um den Blitz mit der Kamera auszulösen. Dadurch entstehen mehrere Lichteffekte.

Einstellung der optischen O2 Sekundäreinheit

Im manuellen Blitzmodus M drücken Sie <01/02> Taste, so dass dieser Blitz als optischer O2-Sekundärblitz mit seinem optischen Sensor fungieren kann. Mit dieser Funktion wird der Blitz synchron ausgelöst, wenn ein zweiter Hauptblitz wie in O1 ausgelöst wird, aber er ignoriert den Messvorblitz und wird nur als Antwort auf den Belichtungsblitz des Hauptgeräts ausgelöst.

01- und O2-Optik-Auschluss sind nur im manuellen M-Modus verfügbar, wenn der Modus 600RT nicht mit der Kamera verbunden ist.

• Drücken Sie die Funktionstaste 4 < SYNC > , um im 01/02-Modus den "HSS" zu aktivieren

Blitz-Modus: MULTI (Stroboskop-Blitz)

Mit dem Stroboskop-Blitz wird eine schelle Serie von Blitzen ausgelöst. Er kann verwendet werden, um mehrere Bilder eines bewegten Motifs in einem einzigen Foto zu erfassen. Sie können die Frequenz einstellen (Anzahl der Blitze pro Sekunde, ausgedruckt als Hz), die Anzahl der Blitze und die Blitzleistung.

1. Drücken Sie
   Taste, so daß < MULTI >
   erscheint.

2. Drehen Sie das Wahlrad, um die gewünschte Blitzleistung auszuwahlen. 3. Stellen Sie die

Blitzfrequenz und die Anzahl der Blitze ein.

• Drucken Sie die Taste < Times >
• Drehen Sie das Wahlrad, um die Anzahl der Blitze einzustellen.
• Drucken Sie auf < Hz
• Drehen Sie das Wahlrad, um die gewünschte Blitzfrequenz auszuwahlen.
  Nachdem Sie die Einstellungen abgeschlossen haben, drücken Sie die Taste und ihre Einstellungen werden angezeigt.

Berechnung der Verschlusszeit

Während der stroboskopischen Blitze bleibt der Verschluss bis zum Ende der Blitze geöffnet. Verwenden Sie die nachstehende Formel, um die Verschlusszeit zu berechnen, die sie in die Kamera eingeben.

Anzahl der Blitze/Blitzfrequenz = Verschlusszeit

Wenn z. B. die Anzahl der Blitze 10 ist und die Frequenz 5Hz betragt, sollte die Verschlusszeit mindestens 2 Sekunden betragen.

Um Überhitzung und Verschleib des Blitzkopfes zu vermeiden, verwenden Sie den Stroboskopblitz nicht mehr als zehnmal hintereinander.

• Nach 10 aufeinanderfolgenden Stroboskopblitzen halten Sie das Speedlight Blitzgerät mindestens 15 Minuten ruhen. Wenn Sie versuchen, den Stroboskopblitz mehr als 10 Mal in Folge zu verwenden, könnte das Blitzen automatisch stoppen, um den Blitzkopf zu schützen. Wenn dies geschieht, halten Sie das Blitzgerät mindestens 15 Minuten ruhen.
• Der Stroboskopblitz ist am wirkungsvollsten bei einem stark reflektierenden Motiv vor einem dunklen Hintergrund.
• Es wird empfohlen, ein Stativ und eine Fernbedienung zu verwenden.
• Eine Blitzleistung von 1/1 und 1/2 kann für den stroboskopischen Blitz nicht eingestellt werden.
• Der Stroboskopblitz kann mit einer "Birne" verwendet werden.
• Wenn die Anzahl der Blitze mit "--" angezeigt wird, wird das Blitzen fortgesetzt, bis der Verschluss schliebt oder die Batterie erschöft ist. Die Anzahl der Blitze wird entsprechend der folgenden Tabelle begrenzt.

Maximale Anzahl Stroboskopblitze:

Hz Blitzleistung	1	2	3	4	5	6-7	8-9
1/4	7	6	5	4	4	3	3
1/8	14	14	12	10	8	6	5
1/16	30	30	30	20	20	20	10
1/32	60	60	60	50	50	40	30
1/64	90	90	90	80	80	70	60
1/128	100	100	100	100	100	90	80
Hz Blitzleistung	10	11	12-14	15-19	20-50	60-199
1/4	2	2	2	2	2	2
1/8	4	4	4	4	4	4
1/16	8	8	8	8	8	8
1/32	20	20	20	18	16	12
1/64	50	40	40	35	30	20
1/128	70	70	60	50	40	40

Wenn die Anzahl der Blitze mit "--" angezeigt wird, ist die maximale Anzahl von Blitzen wie in der folgenden Tabelle aufgeführrt, unabhängig von der Blitzfrequenz.

Sortie du flash	1/4	1/8	1/16	1/32	1/64	1/128
Anzahl der Blitze	2	4	8	12	20	40

Kabellose Blitz-Fotografia: (2,4 GHz) Steuerung

Master/Slave kabelloses Blitzen

Das "Modus 600RT", das an der Kamera mit dem Zubehörschuh angebracht ist, wird als "Master"-Einheit bezeichnet. Ein zweites "Modus 600RT", das kabellos gesteuert wird, heißt "Slave"
- Sie können das Modus 600RT auch kabellos als "Slave"-Einheit mit einem Sender "Viper TTL" als "Master"-Einheit steuern, das am Zubehörschuh der Kamera angebracht ist.

Sie können in der Konfiguration (Master/Slave) mit kabelloser 2,4 GHz-Steuerfunktion problemlos mit erweiterter kabelloser Mehrfachblitzbeleuchting Aufnahmen machen wie mit der TTL II Blitzautomatik. Das System ist so konzipiert, daß die Einstellungen des mit der Kamera verbundenen "Master" automatisch auf die kabelsen Slave-Blitzgeräte angewendet werden. Daher brauchen Sie die Slaves während der Aufnahme nicht zu bedieren oder anzupassen.

Positionierung und Betriebsbereich (Beispiel kabellose Blitzaufnahmen)

• Master/Slave kabelloses Blitzen

Das an der Kamera angebrachte "Master" kann ein "Modus 600RT" oder ein "Viper TTL Sender" sein
- Verwenden Sie den mitgelieferten Mini-Ständer, um die Slave-Einheit in aufrechter Position zu halten
- Vor der Aufnahme machen Sie einen Testblitz und eine Testaufnahme
- Die Sendereichweite kann je nach der Position des Slave Blitzgerätes sowie Umwelt- und Wetterbedingungen variieren

Kabellose Mehrfachblitzaufnahmen

Sie können die Slave-Einheiten in zwei oder drei Gruppen aufteilen und TTL II Blitzautomatik verwenden. Darüber hinaus können Sie einen anderen Blitz-Modus für jeder Auslösungs-Gruppe für bis zu 3 Gruppen plus Master festlegen und fotografieren

• Automatische Aufnahmen mit zwei Slave-Gruppen

• Automatische Aufnahmen mit drei Slave Gruppen

Kabellose Aufnahmen mit Funksteuerung haben Vorteile gegenüber kabellosen Aufnahmen mit optischer Kontrolle, etwa weniger Störungen durch Hindernisse und der Wegfall der Notwendigkeit, den optischen Sensor des Slaves auf die Master-Einheit ausrichten zu müssen. Die wichtigsten Funktionellen Unterschiede sind wie folgt:

Funktion	Funksteuerung	Optische Kontrolle
Entfernung	100m	15m
Kanal	DCM	1~4
A/B/C Power	OFF, 1/128~1/1	1/128~1/1
Störung Schwierig	Einfach
Gruppe	A/B/C	A/B/C

Kabellos Einstellungen

Sie konnen zwischen normalem Blitz und kabellose Blitz wechseln. Achten Sie bei normalen Blitzaufnahmen darauf, die Kabellos-Einstellung auf AUS zu schalten.

Einstellungen Master-Einheit

Drucken Sie die < Taste damit < < (q) und < MASTER > auf dem LCD-Display angezeigt werden.

Einstellungen der Slave Einheit

Drucken Sie die < Taste, damit <> und < SLAVE > auf dem LCD Display angezeigt werden.

Master-Einheit Blitz AN/AUS

Sie konnen den Blitz der "Master"-Einheit, der die kabellosen "Slave"-Eineiten steuert, AN oder AUS schalten. Wenn der Master Blitz eingeschaltet ist, blinkt er als Gruppe M.

1. Drücken Sie die Funktionstaste 4 < Gr > und eine Gruppe M/A/B oder C wird hervorgehoben

1. Drücken Sie die Funktionstaste 4 < Gr > jerneut, bis hervorgoben wird

2. Drucken Sie die Funktionstaste < MODUS > bis < M > zu <-> wird. Das MasterBlitzgerät ist jetzt AUS

EINSTELLUNG DES GRUPPENMODUS -TTL/M/AUS

Von dem "Master" Modus Blitzgerät aus kann die Einstellun jeder Gruppe M (Master-Blitzgerät)/A/B/C "Modus"-Einstellung individuell vorgenommen werden.

1. Drucken Sie die Funktionstast 4 <

Taste 4 < Gr >gedrückt halten, bis A> hervorgehoben ist

1. Drücken Sie die Funktionstaste 3 < MODE >, und wahlen Sie den gewünschten Modus TTL/TTL>Manuell /Off<-

Einstellung der DCM Digital Channel Matching (Anpassung der digitalen Kanäle)

Zu Beginn ist das Modus-600RT kabellos 2.4GHz auf einen allgemeinen "offenen Kanal" eingestellt und kann so eingesetzt werden. Um Störungen von anderen drahtlosen Blitz-Systemen zu vermeiden, empfehlen wir mithilfe von DCM (Digitale Kanalanpassung) Ihr Modus 600RT Speedlight und die Viper TTL aufeinander abzustimmen.

Master - Viper TTL oder Modus 600RT

1. Wenn Sie eine Viper TTL haben, beginnen Sie die DCM-Anpassung mit der Viper-TTL

Schalten Sie den Viper
TTL-Sender
Iwahrend Sie gleichzeitig
die -Taste
gedrückt halten und halten
Sie die -Taste nach
2 Sekunden los
- Das LCD-Display der Viper zeit

1. Wenn Sie keine Viper
   TTL verwenden und nur
   mehrere Modus 600RT mit
   DCM anpassen wollen, dann
   verwenden Sie eine beliebige
   Modus 600RT als Master-Einheit

2. Drucken Sie die während Sie die Modus-600RT < ON > schalten

3. Eine grüne LCD-Anzeige auf dem Modus 600RT zeigt < MASTER >

Slave - Modus 600RT

1. Drücken Sie die während Sie den Slave Modus 600RT < ON > schalten

1. Eine rote LCD-Anzeige zeigt "Slave OK". Dieser Slave Modus 600 RT ist jetzt per DCM angepasst

2. Nehmen Sie die DCM-Anpassung für jeder zusätzliche Slave Modus 600RT in der gleichen Weise vor, während der Master angeschaltet bleibt

Sobald alle Slave-Einheiten DCM-angepasst sind, starten Sie alle Master und Slaves neu, indem Sie sie AN- und AUSschaften.

• Sobald alle Geräte DCM-angepasst sind, wird ihre eindeutige ID gespeichert, auch wenn sie ausgeschaltet werden. Daher brauchen Sie ihre Anlage nur einmal mit DCM anzupassen.
• Wenn Sie mehr Blitzgeräte oder Viper TTL Einheiten zu ihrer Anlage hinzufügen, müssen Sie die DCM-Anpassung für alle ihre Geräte erneut durchführten.

Modus 600 RT - Zurücksetzen

Um das Modus 600RT auf die werkseitigen Voreinstellungen zurückzusetzen, drücken Sie die Funktionstasten 3 & 4 gleichzeitig und halten Sie sie gedrückt, bis das LCD-D-Display anzeigt

• Wenn das Modus 600RT zusammen gesetzt wird, wird auch die DCM-Anpassung auf den offenen Kanal zusammen gesetzt und alle vorherigen DCM-Anpassungen gehen verlore

TTL Vollautomatische kabellose Blitzzaufnahmen

Einfache automatische kabellose Blitzaufnahmen mit einer einzigen Slave-Einheit

1. Einstellung der Master-Einheit

• Bringen Sie einen Modus 600RT an der Kamera an und legen Sie als Master-Einheit fest (SEITE 26)

Der Viper-TTL-Sender kann auch als Master-Einheit zur Steuerung der kabellosen Slave Modus 600RT verwendet werden (SEITE 38)

2. Einstellung der Slave-Einheit

• Stellen Sie den SlaveModus 600RT auf ein (SEITE 26)

3. Position der Kamera und des Blitzgerats

• Positionieren Sie die Kamera mit der angeschlossenen Master-Einheit und dem Modus Slave innerhalb der Funkreichweite

4. Setzen Sie den Blitz-Modus der Gruppe A auf

• Überprüfen Sie, ob diese Gruppe auf eingestellt ist. Falls nicht, drücken Sie die -Taste bis angezeigt wird

• Überprüfen Sie, ob die Slave-Einheit durch die Master-Einheit automatisch auf eingestellt wurde

5 Überprüfen Sie, ob Master/Slave -Einheiten bereit sind

• Überprüfen Sie das Blitzgerät, ob die Bereitschaftsanzeige leuchtet und ob die Blitzbereitschaftsanzeige des Slaves blinkt

6 Überprüfen Sie das Fuktionieren der Master/ Slave Blitzgeräte

• Drücken Sie die Testtaste < /> der Mastereinheit

Das Slave-Bitzgerät blitzt.
Wenn kein Blitz ausgelost wird, überprüfen Sie die Position oder den Abstand des Slaves vom Master

• Sie sind nun bereit, ein Foto mit der kabellosen Blitzbeleuchtung zu machen.

Verwendung des automatischen kabellosen Blitzes

Wenn eine stärkere Blitzleistung oder eine Beleuchting mit mehr Bedienkomfort besteht wird, erhöhen Sie die Anzahl der Slave-Einheiten. Um "Slave"-Einheiten hinzuzufügen, behmen Sie dieselben Schritte vor wie bei der Einstellung "automatische drahtlose Blitzsteuerung mit einer einzelnen Slave-Einheit" (Seite 28). Jedes Slave-Blitzgerät kann als Gruppe (A/B/C) eingestellt werden.

Wenn die Zahl der Slave-Einheiten erhöht wird oder die Master-Einheit auf AN gestellt ist, erfolgt die automatische Steuerung, um alle Blitze mit der korrekten Blitzleistung auszulosen und sicherzustellen, dass die gesamte Blitzleistung der Standardbelichtung entspricht.

• Wenn die Slave-Einheit automatisch abgeschelt wird, drücken Sie die Testblitz-Taste der Master-Einheit zum Wiedereinschalten der Slave-Einheit. Beachten Sie, daß der Testblitz nicht ausgeführten werden kann, während der Zeitmesser u.a. der Kamera in Betrieb sind

Die Einstellung der Abschaltautomatik der Slave-Einheiten kann geändert werden (C.Fn-Sv/APOT Seite 42)

• In den C.Fn-Einstellungen können Sie einen Signatton aktivieren, wenn ein Modus 600RT aufgeladen und wieder blitzbereit is

Erweiterte Einstellung des vollautomatischen kabellosen Blitzes

Mit dem kabellosen System werden die auf der Master-Einheit eingestelltten Funktionen automatisch auf die Slave-Einheit übertragen. Deshalb brauchen Sie die Slave-Einheit(en) nicht separat einzustellen und konnen sie vom Master genau wie bei normalen Blitzaufnahmen bedieren.

• Blitzbelichtungskorrektur < (Seite 18)
• Manueller Blitz (Seite 20)
• MULTI: Stroboskopischer Blitz (Seite 21)

Mehrere Master-Einheiten

Sie können bei der kabellosen Fotografia mit zwei oder mehr K cameras mit Master-Blitzgeräten auf jeder Kamera wechselweise Aufnahmen machen aber bzw die gleichen Lichtverhältnissen mit (Slave-Einheiten) beibehalten.

#

M: Kabellose Blitzaufnahmen mit manuellem Blitz

Dies beschreibenkabellose Verwendung mit manuellem Blitz. Sie konnen mit verschiedenen Einstellungen der Blitzleistung fur jeder Slave-Einheit (Blitzgruppe) Aufnahmen machen. Stellen Sie alle Parameter auf der Master-Einheit ein.

1. Einstellung des manuellen Blitzmodus auf

Appuyez sur le bouton de fonction 4 Gr > um die Gruppe auszuwahlen
- Drucken Sie dann die Funktionstaste 3 < MODUS > um den Modus festzulegen

1. Einstellung der manuellen Blitzleistung

2. Drucken Sie die Funktionstaste 2 < Drehen Sie das Wahlrad um die Blitzleistung der Gruppe anzupassen

3. Drucken Sie die Taste zur Bestätigung
4. Einstellung der Blitzleistung einzelner Gruppen
5. Jede Gruppe M (MasterBlitzgerat)/A/B/C kann auf verschiedene Leistungsstufen individuell eingestellt werden
6. Stellen Sie eine beliebige Gruppe auf <----> um diese Gruppe auszuschalten

MULTI: Kabellose Aufnahmen mit sich wiederholendem Multi Stroboskopblitz

1. Einstellung des Stroboskopblitz
   Auf dem MasterBlitzgerat drucken SiedieTaste bis angezeigt wird
   TDrehen Sie das Wahlrad zur Anpassung der Blitzleistung. Bestätigen Siemit derTaste.

1. AN/AUS -schalten der Gruppe M (Master-Blitzgerät) / A / B / C

2. Drucken Sie die Funktionstaste 3 < Gr >. Drehen Sie dann das Wahlrad, um die Gruppe AN/AUS-zuschalten

3. Drucken Sie die Funktionstaste 3 < Gr > erneut, um die{nachste Gruppe auszuwahlen. Bestätigen Sie mit der Taste.
4. Einstellung der Parameter des Stroboskopblites
5. Drucken Sie die Funktionstaste 4 < MENU1 >. Dies zeigt < MENU2 > das die Auswahl Power < ± >, Anzahl der Blitze < Times > und Freqenz < Hz > erfolglich
6. Drucken Sie < ± > oder < Times > oder < Hz > für die relevante Einstellung

M/A/B/C: Kabellose Blitzaufnahmen mit verschiedenen Blitzmodi für jeder Gruppe

Sie können Aufnahmen mit verschiedenen Blitzmodi für jeder Auslösungs-Gruppe (M/A/B/C) machen. Die Blitz-Modi, die festgelegt werden konnen sind TTL Auto-Blitz/ manuell/AUS. Wenn der Blitzmodus auf TTL eingestellt ist, wird die Belichtung gesteuert, um die Standardbelichtung für das Hauptmotiv als eine einzeln Gruppe zu erzielen. Diese Funktion ist für fortgeschrittene Benutzer mit eigenen Kenntnissen und Erfahrung in der Beleuchtung.

1. Einstellung der Master-Einheit

2. Drucken Sie die Taste < MODE > und legen Sie den Blitzmodus auf < MASTER > fest. Siehe Seite 26

3. Stellen Sie die Auslösungsgruppe der Slave-Einheiten ein

Bedienung und Einstellung der Slave-Einheiten nacheinander

• Drucken Sie die Funktionstaste < Gr > um das Blitzgerät der Gruppe , oder zuzuweisen.

• Einstellung der Blitzmodi

• Stellen Sie den Blitzmodus der einzelnen Auslösungsgruppen durch die Bedienung des MasterBlitzgerats ein.Siehe Seite 27

• Stellen Sie die Blitzleistung und die Blitzbelichtungskorrekturein

Während eine Auslösungsgruppe ausgewähl ist, drucken Sie die Funktionstaste Taste 3 <

• Drehen Sie das Wahlrad, um die Blitzfunktion entsprechend dem Blitzmodus auszuwahlen und und drücken die Taste zur Bestätigung.

• Wenn Sie den <M> , Modus verwenden, stellen Sie die Blitzleistung ein

• Bei Verwendung des Modus, stellen Sie die Blitzbelichtungskorrektur nach Bedarf ein.

• Wiederholen Sie Schritt 4, um die Blitzfunktion aller Gruppen einzustellen

• Drücken Sie die Funktionstaste 4 um zum Zustand der Blitzbereitschaft zusammenzukehren.

Fotografia: Optische Übertragung

Einstellung der optischen O1 Sekundäreinheit

Im manuellen Blitzmodus M drücken Sie <01/01> Taste, so dass dieser Blitz als optischer 01-Sekundärblitz mit seinem optischen Sensor fungieren kann. Mit dieser Funktion wird der Blitz synchron ausgelöst, wenn ein zweiter Hauptblitz ausgelöst wird. Dies hat die gleiche Wirkung wie die Verwendung eines Fernauslösers, um den Blitz mit der Kamera auszulösen. Dadurch entstehen mehrere Lichteffekte.

Einstellung der optischen O2 Sekundäreinheit

Im manuellen Blitzmodus M drücken Sie <01/02> Taste, so dass dieser Blitz als optischer O2-Sekundärblitz mit seinem optischen Sensor fungieren kann. Mit dieser Funktion wird der Blitz synchron ausgelöst, wenn ein zweiter Hauptblitz wie in O1 ausgelöst wird, aber er ignoriert den Messvorblitz und wird nur als Antwort auf den Belichtungsblitz des Hauptgeräts ausgelöst.

01- und O2-Optik-Auslösing sind nur im manuellen M-Modus verfügbar, wenn der Modus 600RT nicht mit der Kamera verbunden ist.
- Drücken Sie die Funktionstaste 4 < SYNC > , um im 01/02-Modus den "HSS" zu aktivieren

#

Kabellose Blitz-Fotografiaie:

(2,4 GHz) mit

Viper TTL Sender

Kabellose Einstellungen

DCM (Digitale Kanalanpassung)

1. DCM (Digitale Kanalanpassung). Führer Sie das DCM-matching (siehe Seite 27)
2. Stellen Sie das Modus 600RT auf 2,4 GHz als Slave-Einheit - Gruppe A ein (siehe Seite 27)
3. Drücken Sie bei dem Viper auf die 08) -Taste, um zu bestätigten, daß das Modus Blitzgerät drahtlos ausgelöst wird

Viper TTL Gruppen-Modus-Einstellung

Drücken Sie die Tasten A oder B oder C um die Modus-Einstellung der einzelnen Gruppen auf , manuelle & AUS zu ändern.

Machen Sie jetzt ein Testfoto und der Viper-Sender sendet ein Funk-Signal an jedem Modus 600RT und an jedem Drittanbieter-Blitzgerät, das an einen Viper TTL-Empfänger angeschlossen ist.

Das Blitzlicht wird dann automatisch auf den gleichen ausgewählten Viper TTL Gruppenmodus eingestellt.

Das Viper-LCD-Display 05 zeigt die Einstellung jeder einzelnen Gruppe.

• Eine Gruppe ist ausgeschaltet, wenn das LCD-Display die Gruppe nicht anzeigt

• Un groupe est en mode manuel lorsque < M> s'affiche pres du groupe

• Eine Gruppe befindet sich im TTL-Modus, wenn neben der Gruppe angezeigt wird

• Jede Gruppe A, B oder C wird unabhängig voneinander eingestellt und es ist möglich, gleichzeitig verschiedene Einstellungen für jeder Gruppe zu verwenden (z. B. Gruppe A in , Gruppe B in und Gruppe C ausgeschaltet)

Einstellung der Gruppen-Leistungsregelung bei Manuell und TTL FEC

Vom Viper TTL Sender aus konnen Sie den Leistungspegel und den FEC für jeder Gruppe einstehen.

1. Drücken Sie die Auswahltaste 02 und alle drei Symbole , und blinken.
2. Drücken Sie eine Taste A oder B oder C um die Gruppe auszuwahlen, für die Sie die Leistung anpassen möchten. jetzt wird nur das ausgewählte Gruppensymbol blinken.
3. Verwenden Sie das Wahlrad, um die Leistung im < M> -Modus und FEC im TTL-Modus einzustellen.
4. Drucken Sie die Taste < SEL> um ihre Auswahl zu bestätigten.

Multi-Modus

• Drücken und halten Sie die Taste < Groupe A > um das Symbol < MT > für den Multi-Modus auszuwahlen. Verwenden Sie die < SEL> -Taste & Gruppentasten und das Wahlrad, um die Anzahl der Blitze, Blitzfrequenz und Blitzleistung festzulegen. Drücken Sie die Taste < SEL> erneut, um die Auswahl zu bestätigen.

Weitere Details zum Betrieb der Viper TTL finden Sie auf www.hahnel.ie

Andere Anwendungen

Auslösing der Synchronisation

Der Stecker für das Sync Kabel ist ein Φ2.5mm Stecker. Stecken Sie den Auslösestecker hinein und der Blitz wird synchron mit dem Kamera-Auslöser ausgelöst.

F

• Zur Vermeidung von Überhitzung und Verschleib des Blitzkopfes lösen Sie den Modellierblitz nicht mehr als 10 Mal hintereinander aus. Wenn Sie den Modellierblitz 10 Mal hintereinander auslösen, geben Sie dem Kamerablitz eine Pause von mindestens 10 Minuten.

• Der Modellierblitz kann nicht mit der EOS 300 und Typ-B-Kameras ausgelöst werden.

Auto Fokus Hilfslicht

In schlecht beleuchteten oder kontrastarmen Aufnahmeumgebungen, schaltet sich das eingebaute Auto-Fokus-Hilfslicht automatisch an, um die Autofokussierung zu erleichtern. Das Hilfslicht leuchtet nur, wenn die Autofokussierung schwierig ist und schaltet sich ab, sobald der Autofokus eingestellt ist.

Wenn Sie das Autofokus Hilfslicht abschalten sollen, stellen Sie in den C.Fn Einstellungen "AF" auf "AUS".

Der AFF Illuminator muss im Kameramenu aktiviert sein
- Wenn Sie feststellen, daß das Autofokus Hilfslicht nicht aufleuchtet, heißt dies, daß die Kamera den richtigen Autofokus gefunden hat.

Position

Zentrum	0.6~10m / 2.0~32.8 feet
Peripherie	0.6~5m / 2.0~16.4 feet

Indirektes Blitzen

Wenn der Blitzkopf auf eine Wand oder Decke gerichtet wird, wird der Blitz von der Oberfläche reflektiert, bevor er das Motiv beleuchtet. Dies kann die Schatten hinter dem Motiv für eine natürlicher wirkende Aufnahme weicher zeichnen. Dies wird als indirectes Blitzen bezeichnet. Um die Richtung der Reflektion festzulegen, halten Sie den Blitzkopf und drehen Sie in den gewünschten Winkel.

Wenn die Wand oder die Decke zuweitweg sind, kann der reflektierte Blitz zu schwach sein und zu Unterbelichtung führen.

Fur einen hohen Reflexionsgrad sollte die Wand oder die Decke eine ebene weiße Flache sein. Wenn die Oberflachte nicht frei ist, kann ein Farbstich im Bild auftreten.

Catchlight

Mit der Catchlight-Scheibe konnen Sie eine Lichtreflexion in den Augen der Person erzeugen, was den Gesichtsausdruck lebendiger erschinen让他们 kann.

1. Richten Sie den Blitzkopf um 90° nach oben.
2. Ziehen Sie die Weitwinkel-Streuschibe heraus. Die Catchlight-Scheibe wird gleichzeitig ausgefahren.
3. Schieben Sie die Weitwinkel-Streuschibe wieder hinein.
4. Schieber Ben Sie nur die Weitwinkel-Streuschibe hinein.
   Gehen Sie genauso vor wie beim indirekten Blitzen.

ZOOM: Einstellen des Leuchtwinkels und Verwendung der Weitwinkel-Streuschibe

Der Leuchtwinkel kann automatisch oder manuell eingestellt werden. Er kann entsprechend der Brennweite des Objektivs von 20 mm bis 200 mm eingestellt werden. Außendem kann mit der Weitwinkel-Streuscheibe der Leuchtwinkel auf 14 mm Weitwinkel-Objektive erweitert werden.

Im manuellen Zoom-Modus drucken Sie die -Taste.

• Drehen Sie das Wahlrad, um den Leuchtwinkel anzupassen

• Wenn < A > angezeigt wird, wird der Leuchtwinkel automatisch eingestellt

• Wenn Sie den Leuchtwinkel manuell festlegen, stellen Sie sicher, daß er der Brennweite des Objektivs entspricht, damit das Bild keinen dunklen Rand besteht.

Verwendung der Weitwinkel-Streuschibe

Ziehen Sie die Weitwinkel-Streuschibe Heraus und platzieren Sie sie wie gezeigt über dem Blitzkopf. Der Leuchtwinkel wird dann bis auf 14 mm erweitert.

Die Catchlight-Scheibe wird gleichzeitig ausgefahren. Schieber Sie die Catchlight-Scheibe wieder hinein.
Die -Taste Funktioniert jetzt nicht.

C.Fn: Festlegen von benutzerdefinierten Funktionen

Die folgende Tabelle zeigt die verfügbaren und nicht verfügbaren benutzerdefinierten Funktionen theses Blitzgeräts.

C Fn benutzerdefinierte
Benutzer-definierte Funktionse-ichen	Funktion	Einstellung Nr.	Einstellungen & Beschreibungen	Benutzer-definierte Funktion Nr.
m/ft	Entfermungsan-zeiger	m	m	C.Fn-00
		ft	feet
APO	Automatisches Abschalten		EINEIN	C.Fn-01
			AUSAUS
AF	Af-Hilfslicht		EINEIN	C.Fn-08
			AUSAUS
Sv APOT	Slave Timer Für Automatische Abschaltung	60min	Min	C.Fn-10
		30min	Min
BEEP	Af-Hilfslicht		EINEIN	C.Fn-20
			AUSAUS
LIGHT	Hintergrund-beleuchtungszeit	12sec	Aus In 12 Sekunden	C.Fn-22
		EIN	Immer Aus
		AUS	Immer Beleuchtet
LCD	LCD-Kontrast Verhältnis	0-9	10 Stufen
Zoom	APS 14mm	133mm
	135 20mm	200mm

1. Software Version

Drücken Sie die Taste für Hintergrundbeleuchtung/Benutzerdefinierte Einstellung 2 Sekunden oder länger bis das C.Fn-MENU angezeigt wird. "Ver x.x" in der Ecke rechts oben ist die Software- Version.

3. Wahlen Sie die benutzerdefinierte Funktion Nr.

• Drucken Sie die Taste und die Nummer der Einstellung blinkt.

• Drehen Sie das Wahlrad, um die gewünschte Option auszuwahlen. Mit dem Drucken der -Taste bestätigten Sie die Einstellungen.

Nachdem Sie die benutzerdefinierte Funktion festgelegt und die Funktionstaste 4 gedrückt haben, ist die Kamera aufnahmebereit.

1. C.Fn Standardeinstellung Langes Drucken der "Clear"-Taste im Menu C.Fn für 2 Sekunden bis "OK" im Display angezeigt wird, bedeutet, daß die Werte in C.Fn auf ihre Standardwerte zurückgesetzt werden.

Schutzfunktion

1. Überhitzungsschutz

• Zur Vermeidung von Überhitzung und Verschleiß des Blitzkopfes, lösen Sie nicht mehr als 30 aufeinanderfolgende Blitze in Schneller Abfolge und voller Leistung aus. Lassen Sie dem Gerät nach 30 aufeinanderfolgenden Blitzen eine Ruhezeit von mindestens 10 Minuten.
• Wenn Sie mehr als 30 aufeinanderfolgende Blitze auslösen und danach weitere in kurzen Abständen, kann die interne Überhitzungs-Schutzfunktion aktiviert werden und die Wiederaufladezeit sich auf mehr als 10 Sekunden verlangern. In thisem Fall erlauben Sie eine Ruhezeit von etwa 10 Minuten, und das Blitzgerät keht dann zum normalen Betrieb zurück.
• Wenn der Überhitzungsschutz aktiv ist, wird < >im LCD-Display angezeigt.

Anzahl der Blitze, die den Überhitzungsschutz aktiviert:

Leistung Niveau	Anzahl der Blitze
1/1	30
1/2 +0.7	40
1/2 +0.3	50
1/2	60
1/4(+0.3,+07)	100
1/8(+0.3,+07)	200
1/16(+0.3,+07)	300
1/32(+0.3,+07)	500
1/64(+0.3,+07)	1000
1/128(+0.3,+07)

Anzahl der Blitze, die den Überhitzungsschutz im Hochgeschwindigkeits-Synchronisations-Modus aktiviert:

Blitzleistung Anzahl
1/1	15
1/2(+0.3,+07)	20
1/4(+0.3,+07)	30
1/8(+0.3,+07)
1/16(+0.3,+07)	40
1/32(+0.3,+07)
1/64(+0.3,+07)	50
1/128(+0.3,+07)

2. Andere Schutzmaßnahmen

Das System betet Echtzeit-Schutz, um ihre Sicherheit und die des Gerats zu gewährleisten. Hinweise zu ihrer Beachtung:

Hinweise auf dem LCD - Display	Bedeutung
E1	Fehler im Recycling-System, Blitz kann nicht ausgelöst werden. Bittle das Blitzgerät erneut starten. Wenn das Problem weiterhin besteht, senden Sie theses Produktitte an ein Wartungszentrum
E2	Das System ist überhitzt. Bitte erlauben Sie eine Ruhezeit von 10 Minutende repos de 10 minutes
E3	Die Spannung an zwei Ausgängen der Blitzrähre ist zu hoch. Bitte senden Sie das Gerät an ein Wartungszentrum
E9	Fehler während des Upgrade-Vorgangs aufgetreten. Bitte verwenden Sie das richtige Firmware-Upgrade-Verfahrenn

Technische Daten

Falls ein Problem vorliegt, behmen Sie die Fehlersuchanleitung zur Hand. Der Kamerablitz wird nicht ausgelöst.

#

• Das Blitzgerät ist nicht sicher an der Kamera befestigt.
• → Befestigen Sie den Befestigungsfuß)sicher an der Kamera.
  Die elektrischen Kontakte des Blitzgerats und der Kamera sind schmutzig.
• → Reinigen Sie die Kontakte.
• <> oder<> wird nicht im Sicher der Kamera angezeigt.
• → Warten Sie, bis sich der Blitz vollständig erholt hat und die Blitz-Bereitschaftsanzeige aufleuchtet.
• → Wenn die Blitz-Bereitschaftsanzeige aufleuchtet, aber < 3> oder < 3H> nicht im Sicherer angezeigt wird, überprüfen Sie, ob diese Blitzgerät sichern auf dem Blitzschuh der Kamera befestigt ist.
• → Wenn die Blitzbereitschaftsanzeige auch nach langem Warten nicht leuchtet, überprüfen Sie die Ladung des Akkus. Wenn die Akkuladung niedrig ist, wird <> blinkend auf dem LCD-Display angezeigt.itte tauschen Sie sofort den Akku aus.

Die Stromversorgung schaltet sich von selbst ab.

• Nach 90 Sekunden im Leerlauf-Betrieb erfolgt die automatische Abschaltung, wenn der Blitz als Master eingestellt ist.
• → Drucken Sie den Ausloser zur Hälfte oder drucken Sie eine beliebige Blitz-Taste, um das Gerät zu wecken.
• Nach 60 Minuten (oder 30 Minuten) Leerlaufbetrieb, wird das Blitzgerät in den Sleep-Modus gehen, wenn es als Slave eingestellt ist.
• → Drücken Sie eine beliebige Blitztaste zum Aufwecken.

Auto-Zoom Funktioniert nicht

• Das Blitzgerät ist nicht sicher an der Kamera befestigt.
• → Befestigen Sie den Befestigungsfuß an der Kamera.

Die Blitzbelichtung ist unterbelichtet oder überbelichtet.

• Ein stark reflektierendes Objekt (z. B. Fenster) ist im Bild.
• → Benutzen Sie FE Lock (FEL).
• Sie haben Hochgeschwindigkeits-Synchronisation verwendet.
• → Mit der Hochgeschwindigkeits-Synchronisation, ist die Reichweite des Blitzes kürzer. Stellen Sie sicher, daß das Motiv innerhalb der angezeigten Reichweite des Blitzes ist.
• Sie haben den manuellen Blitzmodus verwendet.
• → Stellen Sie den Blitzmodus auf ETTL oder andere Sied die Blitzleistung.

Fotos haben dunkle Ecken oder das Motiv wird nur teilweise beleuchtet.

Die Brennweite der Linse übersteigt den Leuchtwinkel.
- → Überprüfen Sie den festzulegenden Leuchtwinkel.
Dieses Blitzgerät hat einen Leuchtwinkel von zwischen

20 und 200 mm, passend zum Mittelformat von Kameras. Ziehen Sie die Weitwinkel-Streuschibe Heraus, um den Leuchtwinkel zu erweiten.

Firmware-Upgrade

Dieser Blitz unterstützt Firmware-Upgrades über den USB-Port. Update-Informationen werden auf unserer offiziellen Website veröffentlich.

Fur die aktuelle Kompatibilität aller Kamera-Modelle überprüfen Sieitte www.hahnel.ie

Wartung

• Schalten Sie das Gerät sofort ab, falls Funktionstörungen auftreten.
• Vermeiden Sie platzliche Stösse und das Gerät sollenregelmäßig gereinigt werden.
• Es ist normal, daß die Blitzrohre während des Gebrauchs warm wird. Vermeiden Sie unnötige aufeinanderfolgende Blitze.
• Die Wartung des Blitzgeräts muß durch unsere autorisierte Wartungsabteilung erfolgen, die Originalzubehor bereitsstellen kann.
• Dieses Produkt unterliegt einer Garantie von einem Jahr, mit Ausnahme von Verbrauchsmaterialien wie beispelsweise Blitzrohren.
• Nicht autorisierte Wartung führt zum Erlöschen der Garantie.
• Falls das Produkt defekt ist oder durch Wasser beschädigt wurde, benutzen Sie es nicht, bis es von einem Fachmann repariert wurde.
• Änderungen der Spezifikationen oder des Designs sind möglicherweise nicht alle in dieser Bedienungsanleitung enthalten.

Dieses Produkt erfüllt die EU Richtlinie: Funk Ausrüstung 2014/53/EU.
Weitere Compliance-Daten finden Sie auf www.hahnel.ie

DE

FR

SP

IT

PT

IL

PL

CZ

SE

Änderung und Irrum vorbehalten.
