Type de produit	Contrôleur de débit d'air calorimétrique
Marque	IFM
Modèle	SL0201
Catégorie	Contrôleur de débit
Dimensions (tête de capteur)	Diamètre 24 mm, profondeur d'installation 32-120 mm
Poids	Environ 100 g (estimation)
Alimentation	18-30 V DC (selon EN 50178, TBTS/TBTP, classe de protection II)
Consommation	≤ 1 W (estimation)
Plage de débit	Réglable via potentiomètre, seuil de commutation ajustable
Fonctions principales	Surveillance de débit d'air, commutation de relais (NO/NF), indication LED (vert/rouge), retard à la disponibilité 60 s
Sortie relais	1 relais (contact NO ou NF selon variante, max 5 A/250 V AC)
Principe de mesure	Calorimétrique
Raccordement électrique	Connecteur M12 à 4 broches (BK, BN, BU, WH selon DIN EN 60947-5-2)
Montage	Montage en dérivation, trou de 24 mm, bride de fixation fournie, joint optionnel
Fluides admissibles	Air comprimé et gaz non agressifs
Pression maxi	10 bar (estimation)
Température ambiante	-25 à 80 °C (estimation)
Indice de protection	IP65 (estimation)
Sécurité	Classe de protection II, fusible miniature ≤5 A recommandé, installation par électricien qualifié
Entretien et nettoyage	Aucun entretien requis ; nettoyer l'extérieur avec un chiffon sec si nécessaire
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le fabricant pour pièces détachées
Informations générales	Notice complète disponible sur www.ifm.com ou via QR code

FOIRE AUX QUESTIONS - SL0201 IFM

Comment régler le seuil de commutation du contrôleur de débit SL0201 ?

Mettez l'appareil sous tension avec un débit normal constant. Après environ 60 secondes, une LED s'éteint. Si la LED rouge est allumée, tournez le potentiomètre lentement vers la droite jusqu'à ce que la LED verte s'allume. Si la LED verte est allumée, tournez à gauche jusqu'au passage au rouge, puis revenez à droite jusqu'au vert. Pour compenser les fluctuations, continuez à tourner à droite après l'allumage de la LED verte.

Que signifient les LED verte et rouge sur le SL0201 ?

La LED verte indique que le débit est supérieur au seuil réglé (relais enclenché pour contact normalement ouvert). La LED rouge indique un débit inférieur au seuil (relais déclenché pour contact normalement ouvert). Les deux LED sont allumées pendant la phase de démarrage de 60 secondes.

Quelle est la profondeur d'installation minimale et maximale du capteur ?

La profondeur d'installation du capteur dans le tuyau doit être comprise entre 32 mm (minimum) et 120 mm (maximum). La tête du capteur doit être complètement immergée dans le flux d'air.

Quel type de raccordement électrique est utilisé ?

Le raccordement se fait via un connecteur M12 à 4 broches. Les couleurs des fils sont selon la norme DIN EN 60947-5-2 : BK (noir), BN (brun), BU (bleu) et WH (blanc). L'alimentation doit être en très basse tension de sécurité (TBTS/TBTP) selon EN 50178.

Le SL0201 peut-il être utilisé pour des liquides ?

Non, cet appareil est conçu uniquement pour la surveillance de débit d'air ou de gaz non agressifs. L'utilisation avec des liquides ou des fluides corrosifs est interdite et pourrait endommager l'appareil.

Comment orienter correctement le capteur dans le tuyau ?

La flèche de marquage sur le bouchon du capteur doit pointer dans le sens du débit d'air. De plus, la tête du capteur doit être positionnée là où la vitesse d'écoulement est la plus élevée, généralement au centre du tuyau.

Quelle est la tension d'alimentation recommandée ?

L'appareil fonctionne sous une tension continue de 18 à 30 V DC. Il est conforme à la classe de protection II et doit être alimenté par une source TBTS ou TBTP selon EN 50178.

Pourquoi les deux LED restent-elles allumées pendant 60 secondes après la mise sous tension ?

Il s'agit d'un retard à la disponibilité : l'appareil effectue un auto-test et stabilise la mesure. Pendant cette phase, le relais de sortie est enclenché et les deux LED sont allumées. Après 60 secondes, l'appareil est opérationnel.

Quelles distances respecter par rapport aux perturbations dans le tuyau ?

Pour garantir une mesure fiable, respectez une distance d'au moins 5 fois le diamètre du tuyau en amont et 3 fois en aval de tout coude, vanne, réduction ou autre perturbation d'écoulement.

Puis-je remplacer le relais ou réparer l'appareil moi-même ?

Non, l'appareil n'est pas conçu pour être réparé par l'utilisateur. Toute ouverture ou modification annule la garantie. En cas de dysfonctionnement, contactez le fabricant ou un service agréé.

MODE D'EMPLOI SL0201 IFM

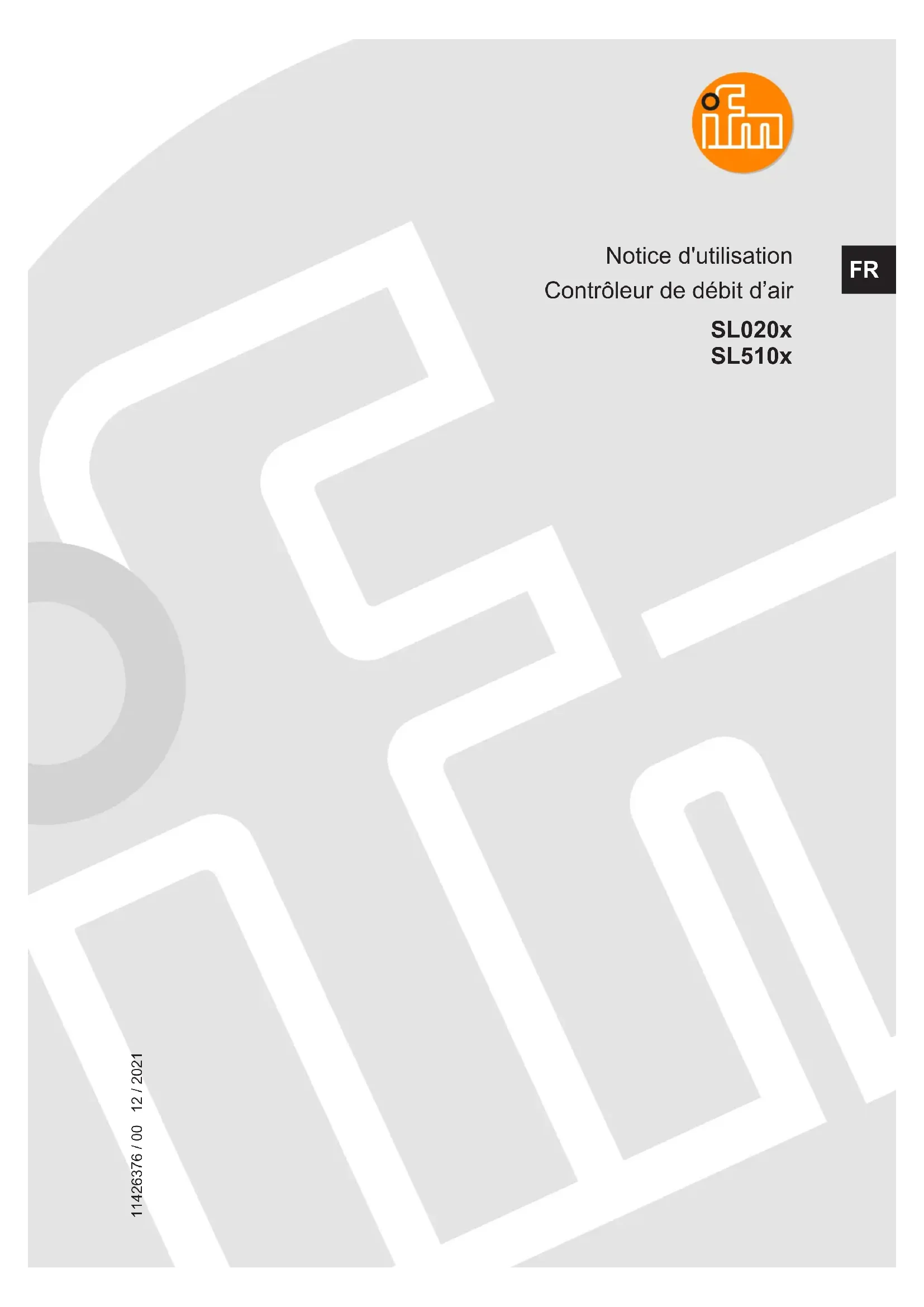

Notice d'utilisation Contrôleur de début d'air

SL020x SL510x

Contenu

1 Remarques préliminaires 3 1.1 Symboles utilisés 3 2 Consignes de sécurité 4 3 Usage prévu 5 4 Fonctions 6 5 Montage 7 6 Raccordement électrique 8 7 Réglages 9 8 Fonctionnement 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation. Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille les débits d'air et active un relais.

4 Fonctions

L'appareil détecte le début selon le principe de mesure calorimétrique. L'appareil signale l'atteinte d'un débit d'air réglé par la commutation d'un relais et par un signal LED:

Débit... Relai de sortie* LED
supérieur à la valeur régée • Normalerment ouvert : Le relais s'enclenche. • Normalement fermé : Le relais se déclenché.	verte
inférieur à la valeur régée • Normalement ouvert : Le relais se déclenché. • Normalement fermé : Le relais s'enclenche.	rouge

*Renseignements sur le type d'appareil (NO ou NF) → Données techniques sur http://documentation.ifm.com.

5 Montage

Percer un trou de 24 mm de diamètre dans le tuyau. Monter l'appareil à l'aide de la bride de fixation fournie : - Si l'installation doit être étanche à l'air, utiliser le joint de garniture livré. - La tête du capteur doit être complètement insérée dans le débit d'air et doit se couvrir dans la zone où la vitesse de débit est la plus élevée. Profondeur d'installation : min. 32 mm, max. 120 mm.

Fig. 1: Raccord process, profondeur d'installation

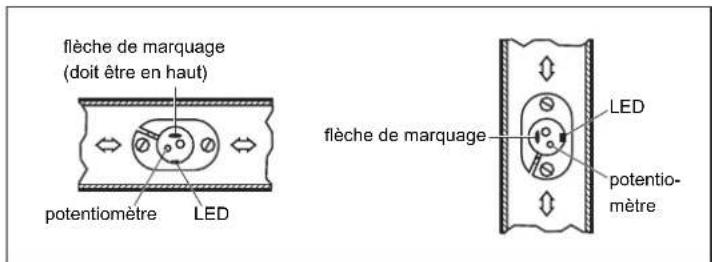

Orienter l'appareil dans le débit d'air. La flèche de marquage sur le bouchon doit montrer dans les sens du débit :

Fig. 2: Orientation

Fig. 3: Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses similaires affectent le fonctionnement de l'appareil.

Respecter des distances entre le capteur et les perturbations.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon EN 50178, TBTS, TBTP.

La construction de l'appareil est conforme à la classe de protection II.

Insérer un fusible miniature selon CEI 60127-2 feuille 1 (≤5 A instantané), si cela est indiqué dans la fiche technique. Après un court-circuit, vérifier le bon fonctionnement de l'appareil. Respecter les normes en vigueur. Mettre l'installation hors tension. Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

BK: noir BN: brun

BU: bleu WH: blanc

7 Réglages

Fig. 5: Éléments de service et d'indication

Réglage du début pour ajuster le seuil de commutation :

Mise sous tension. - Activer le début normal dans l'installation et le maintenir constant. Les deux LED (rouge et verte) s'allument. Avec environ 60 s, l'une des deux LED s'éteint. Continuer avec étape 1 ou 2.

1. Si la LED rouge est allumée : Tourner le potentiomètre lentement à droite jusqu'à que la LED rouge s'éteigne et la LED verte s'allume.
2. Si la LED verte est allumée : Tourner le potentiomètre lentement à gauche jusqu'à que la LED verte s'éteigne et la LED rouge s'allume. Tourner le potentiomètre de nouveau à droite jusqu'à que la LED rouge s'éteigne et la LED verte s'allume.

Si des fluctuations qui peuvent se produire pendant le fonctionnement doivent être compensées :

Quand la LED verte s'est allumée, continuer à tourner le potentiomètre à droite.

8 Fonctionnement

Après la mise sous tension, les deux LED s'allument pendant environ 60 s, le relais de sortie est enclenché (retard à la disponibilité).

Ensuite, l'appareil est opérationnel.
