FOIRE AUX QUESTIONS - Array BABY LOCK

Comment installer la machine à broder BABY LOCK Array ?

Pour installer votre BABY LOCK Array, commencez par placer la machine sur une surface plane et stable. Branchez le cordon d'alimentation et allumez la machine. Reportez-vous au manuel d'utilisation pour des instructions détaillées sur l'installation du logiciel et des accessoires.

Que faire si la machine ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à la machine et à la prise électrique. Si la machine ne s'allume toujours pas, essayez une autre prise ou vérifiez le fusible.

Comment changer le fil de la machine ?

Pour changer le fil, coupez le fil actuel, retirez-le des enrouleurs et des guides, puis enfilez le nouveau fil en suivant le schéma d'enfilage indiqué dans le manuel. Assurez-vous que le fil est correctement enfilé dans l'aiguille.

Pourquoi mon motif brodé est-il déformé ?

Un motif brodé déformé peut être dû à un enfilage incorrect, à un mauvais choix de stabilisateur ou à une tension de fil incorrecte. Vérifiez que tout est en ordre et ajustez la tension si nécessaire.

Comment nettoyer ma machine à broder BABY LOCK Array ?

Pour nettoyer votre machine, débranchez-la d'abord. Utilisez une brosse douce pour enlever les débris de tissu et de fil. Essuyez la surface extérieure avec un chiffon sec. Consultez le manuel pour des instructions spécifiques sur le nettoyage de l'intérieur.

Où puis-je trouver des motifs de broderie supplémentaires ?

Vous pouvez trouver des motifs de broderie supplémentaires sur des sites spécialisés en broderie, dans des boutiques de tissus ou sur la plateforme de téléchargement de motifs fournie par BABY LOCK.

Comment mettre à jour le logiciel de ma machine ?

Pour mettre à jour le logiciel de votre BABY LOCK Array, connectez la machine à un ordinateur via USB, téléchargez la dernière mise à jour depuis le site officiel de BABY LOCK et suivez les instructions fournies.

Que faire si la machine fait du bruit pendant l'utilisation ?

Des bruits inhabituels peuvent indiquer un problème mécanique. Vérifiez que la machine est correctement assemblée et qu'aucun fil ne bloque le mécanisme. Si le bruit persiste, contactez un technicien agréé.

Comment résoudre les problèmes de tension du fil ?

Pour résoudre les problèmes de tension, commencez par vérifier le chemin de fil et assurez-vous qu'il est correctement enfilé. Ajustez la tension en utilisant le réglage de tension de la machine jusqu'à ce que vous obteniez une couture uniforme.

Puis-je utiliser des fils de différentes marques avec la BABY LOCK Array ?

Oui, vous pouvez utiliser des fils de différentes marques, mais assurez-vous qu'ils sont adaptés à la broderie et de bonne qualité pour éviter les problèmes d'enfilage et de tension.

MODE D'EMPLOI Array BABY LOCK

Manuel de l'utilisateur de l'unité de cadre pour casquettes

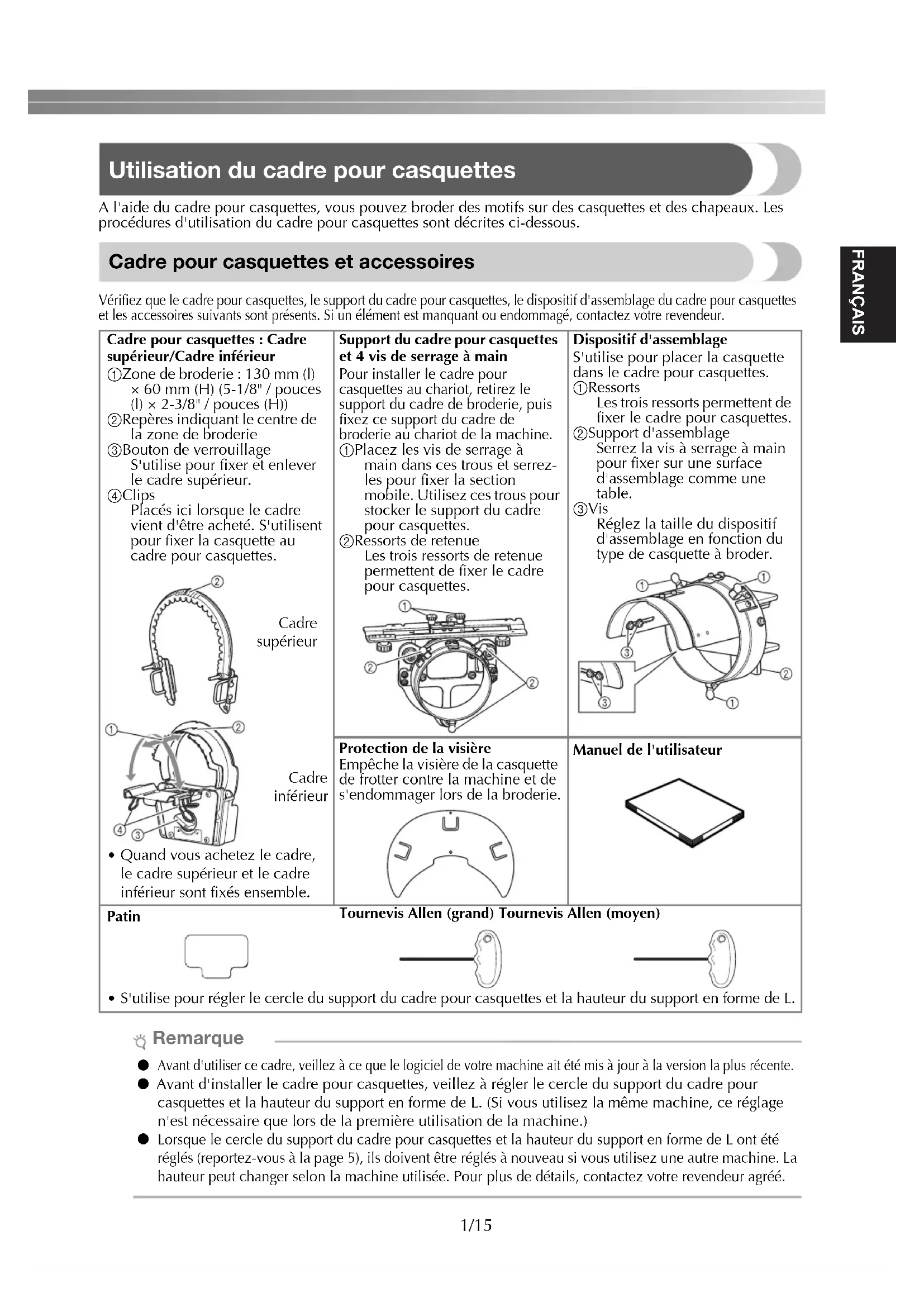

Utilisation du cadre pour casquettes

A l'aide du cadre pour casquettes, vous pouvez broder des motifs sur des casquettes et des chapeaux. Les procedures d'utilisation du cadre pour casquettes sont décrites ci-dessous.

Cadre pour casquettes et accessoires

Verifiez que le cadre pour casquettes, le support du cadre pour casquettes, le dispositif d'assemblage du cadre pour casquettes et les accessoires suivants sont presents. Si un élément est manquant ou endommagé, contactez votre revendeur.

Cadre pour casquettes : Cadre supérieur/Cadre inférieur

① Zone de broderie: 130~mm (l) × 60~mm H5-1/8/pouces ()× 2 - 3 / 8^ /poucesH
② Repères indiquant le centre de la zone de broderie
③ Bouton de verrouillage S'utilise pour fixer et enlever le cadre supérieur.
④ Clips Places ici lorsque le cadre vient d'être acheté. S'utilisent pour fixer la casquette au cadre pour casquettes.

Cadresupérieur

Cadre inférieur

• Quand vous achetez le cadre, le cadre supérieur et le cadre inférieur sont fixés ensemble.

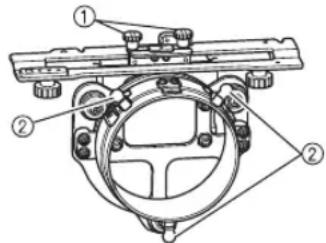

Support du cadre pour casquettes et 4 vis de serrage à main

Pour installer le cadre pour casquettes au chariot, retirez le support du cadre de broderie, puis fixez ce support du cadre de broderie au chariot de la machine.

① Placez les vis de serrage a main dans ces trouseterrez les pour fixer la section mobile. Utilisez ces trouss pour stocker le support du cadre pour casquettes.
② Ressorts de retenue Les trois ressorts de retenue permettent de fixer le cadre pour casquettes.

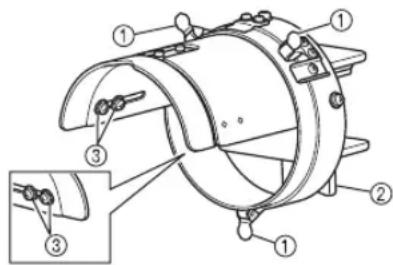

Dispositif d'assemblage

S'utilise pour placer la casquette dans le cadre pour casquettes.
①Ressorts

Les trois ressorts permettent de fixer le cadre pour casquettes.

② Support d'assemblage Serrez la vis a serrage a main pour fixer sur une surface d'assemblage comme une table.
③Vis

Réglez la taille du dispositif d'assemblage en fonction du type de casquette à broder.

Protection de la visière

Empêche la visière de la casquette de frottter contre la machine et des 'endommager lors de la broderie.

Manuel de l'utilisateur

Patin

Tournevis Allen (grand) Tournevis Allen (moyen)

• S'utilise pour regler le cercle du support du cadre pour casquettes et la hauteur du support en forme de L.

Remarque

Avant d'utiliser ce cadre, veillez a ce que le logiciel de votre machine ait ete mis a jour a la version la plus recente.
- Avant d'installer le cadre pour casquettes, veillez à régler le cercle du support du cadre pour casquettes et la hauteur du support en forme de L. (Si vous utilisez la même machine, ce réglage n'est nécessaire que lors de la première utilisation de la machine.)
Lorsque le cercle du support du cadre pour casquettes et la hauteur du support en forme de L ont ete regles (reportez-vous a la page 5), ils doivent etre regles a nouveau si vous utilisez une autre machine. La hauteur peut changer selon la machine utilisée. Pour plus de details, contactez notre revendeur agreé.

Types de casquettes

Avec cette machine, nous vous recommendons de broder les types de casquettes suivants.

Une casquette d'Otto International, Inc. est utilisée ici à titre d'exemple.

(* La facilité de mise en cadre décrite dans le tableau est telle qu'évaluée par notre société.)

• Tous les noms commerciaux et noms de produits de sociétés qui apparaissent sur nos produits, la documentation associée et tout autre matériel sont des marques de commerce ou des marques déposées de ces sociétés respectives.

Standard (pro style)

①Face avant : Pro style

② 6 sections

Doublure en mailles au dos de la penne (souple ou rigide*)	Face avant rigide assemblée	Couronne couple non assemblée
Facilité de mise en cadre* (mise en place)	Facile (Recommendé)	Assez facile
Support 1 à 2 plis 2 à 3 plis
Numéro de modèle des casquettes Otto International, Inc. (exemple)	OTTO27-007

■ Profil bas (assemblage bas)

①Face avant: assemblage bas

② 6 sections

Doublure en mailles au dos de la penne (souple ou rigide*)	Face avant rigide assemblée	Couronne couple non assemblée	Face avant rigide assemblée
Facilité de mise en cadre* (mise en place)	Facile	Assez facile	Facile
Support 1 à 2 plis 2 à 3 plis 1 à 2 plis
Numéro de modèle des casquettes Otto International, Inc. (exemple)	OTTO23-255	OTTO18-202	OTTO65-758 (pour enfants)

Visière plate

①Face avant : Pro style

(2)6 sections

Doublure en mailles au dos de la penne (souple ou rigide*)	Face avant rigide assemblée	Face avant rigide assemblée
Facilité de mise en cadre* (mise en place)	Facile Facile
Support 1 à 2 plis	1 à 2 plis
Numéro de modèle des casquettes Otto International, Inc. (exemple)	OTTO125-1038	OTTO145-1044 (pour enfants)

Style golf

①Face avant : d'une pièce
(2)5 sections

Doublure en mailles au dos de la penne (souple ou rigide*)	Face avant rigide assemblée
Facilité de mise en cadre* (mise en place)	Assez facile
Support 1 à 2 pris
Numéro de modèle des casquettes Otto International, Inc. (exemple)	OTTO37-024

Memo

• Vérifiez si la zone ① est recouverte de mailles. (Une casquette avec mailles est illustrée ci-dessous.)

Remarque

• Aucune ligne centrale ne peut être utilisé comme guide lorsque vous placez la casquette dans le support du cadre. Avant de placer la casquette dans le cadre, utilisez une craie tailleur pour marquer la ligne centrale.

Casquettes dont la broderie est deconseillée

Casquettes avec une penne avant d'une hauteur inférieure à 50 mm (2" / pouces) (comme une visière pare-soleil)

Casquettes dont le bord est supérieur a 80mm (3-1/16" / pouces)

Précautions relatives au tissu

Tissus de casquettes dont la broderie est recommandée

35% coton/65 % polyester
100% coton
- 80% laine/20% nylon
- 15% laine/85% acrylique

Tissus de casquettes dont la broderie est déconseillée

Les casquettes confectionnées dans les types de tissus suivants sont très difficiles àmettre en cadre, ou le tissu risque de se froisser ou de rétrécir.

• Mousse polyester
• Tissus extensibles
  Laine Melton
• 100% nylon
  Daim

Préparation du cadre pour casquettes

■ Installation du support du cadre pour casquettes Retirez le support du cadre de broderie du chariot de la machine et installez le support du cadre pour casquettes. Avant d'enlever le support du cadre de broderie, retirez tout d'abord le cadre.

ATTENTION

• Avant de changer un support de cadre de broderie qu'il soit, assurez-vous que la machine est hors tension.

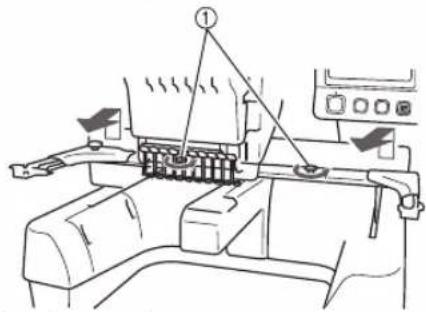

Desserrez les deux vis à serrage à main, puis enlevez le support du cadre de broderie et les vis à serrage à main.

①Vis à serrage à main

• Les vis à serrage à main doivent rester attachées au support du cadre de broderie.

1 Gardez les deux vis à serrage à main dans le support du cadre de broderie afin de ne pas les perdre.

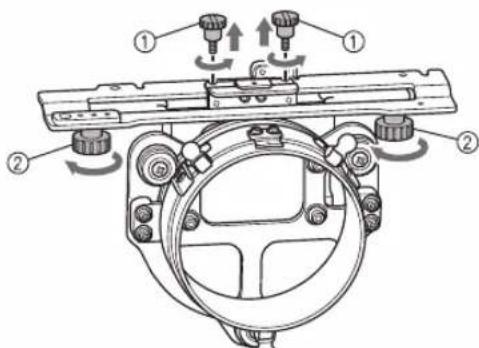

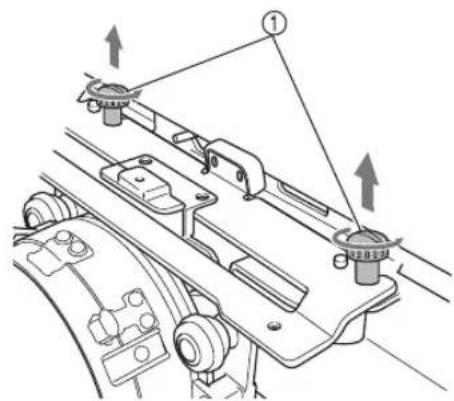

Retirez les deux vis à serrage à main supérieures du support du cadre pour casquettes, puis desserrez les deux vis à serrage à main inférieures.

①Vis supérieures
②Vis inférieures

Mettez la machine sous tension à l'aide de son interrupteur d'alimentation principal. Une fois le chariot dans sa position initiale, mettez la machine hors tension.

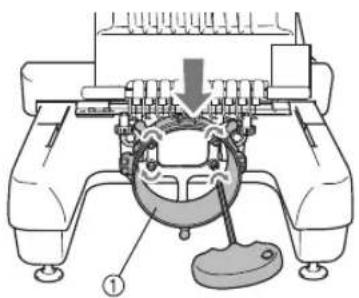

Faites passer le bras de la machine dans le cercle du support du cadre pour casquettes.

① Bras de la machine

Remarque

Vérifiez que le support du cadre pour casquettes ne touche pas de pieces environnantes, comme le pied presseur.

Fixez le support du cadre pour casquettes au chariot comme décrit ci-dessous aux étapes à

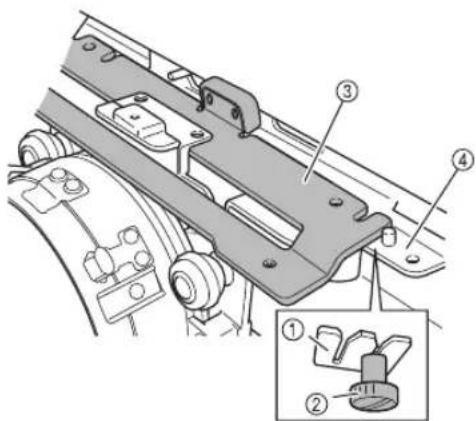

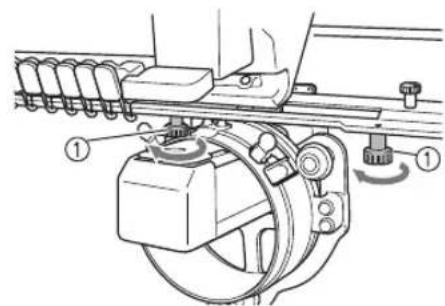

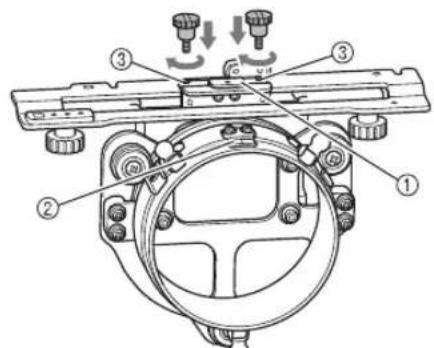

Insérez les deux vis de serrage à main en bas du support du cadre pour casquettes dans les entailles en forme de « V » du chariot, puis placez la plaque d'assemblage du support du cadre pour casquettes sur la plaque d'assemblage du cadre du chariot.

①Entaille en forme de « V » du chariot
② Vis de serrage a main du support du cadre pour casquettes
③Plaque d'assemblage du support du cadre pour casquettes
④Plaque d'assemblage du cadre du chariot

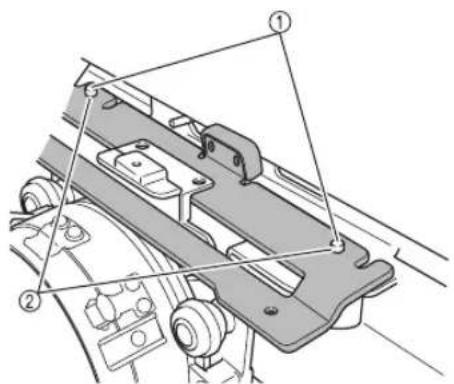

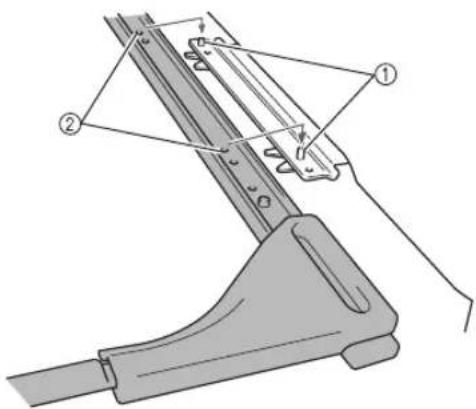

Insérez les ergots de la plaque d'assemblage du cadre du chariot dans les trous situés sur la plaque d'assemblage du support du cadre pour casquettes.

① Ergots sur la plaque d'assemblage du cadre du chariot
② Trous situés sur la plaque d'assemblage du support du cadre pour casquettes

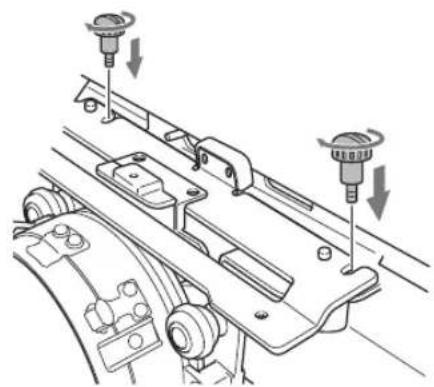

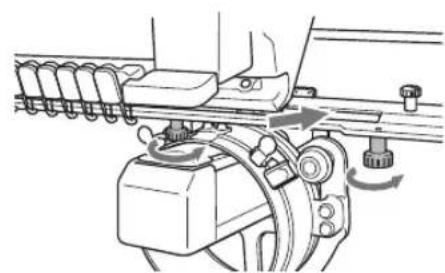

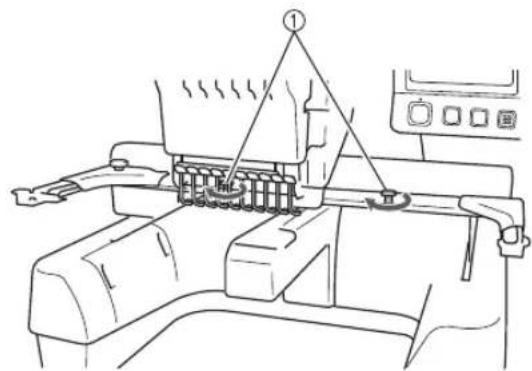

Installez et serrez les deux vis de serrage à main supérieures (enlevées lors de l'étape
2) dans les trouss extérieurs de la plaque d'assemblage du support du cadre pour casquettes.

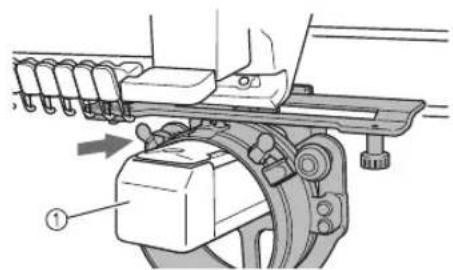

Tout en pouissant le support du cadre pour casquettes vers la machine pour l'insérer complètement, serrez les deux vis inférieures pour fixer le support.

L'installation du support du cadre pour casquettes est terminée.

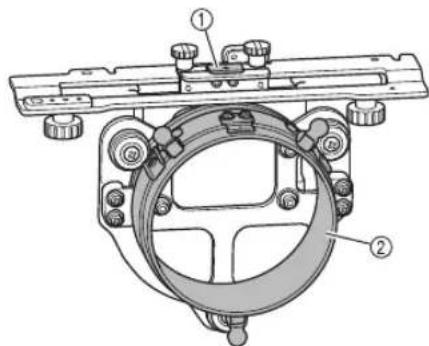

Réglage du support du cadre pour casquettes

①Support en forme de L
②Cercle

Memo

• Si vous utilisez la même machine, ce réglage n'est nécessaire que lors de sa première utilisation.

Mettez la machine sous tension à l'aide de son interrupteur d'alimentation principal. Une fois le chariot dans sa position initiale, mettez la machine hors tension.

Remarque

Veiliez à régler le support du cadre pour casquettes lorsque le chariot se trouve dans sa position initiale.

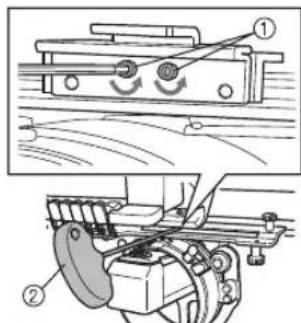

A l'aide du tournevis Allen (moyen), desserrez les deux vis hexagonales d'un tour dans le sens de la flèche.

①Vis hexagonales
② Tournevis Allen (moyen)

Remarque

Ne desserrez pas trop les vis.

3 Abaissez le support en forme de L de sorte qu'il viennentoucher le plateau de la machine, puis utilisez le tournevis Allen (moyen) pour serrer fermement les deux vis hexagonales.

①Support en forme de L.

A l'aide du tournevis Allen (grand), desserrez les quatre vis hexagonales situées à l'intérieur du cercle d'un tour dans le sens de la flèche.

①Vis hexagonales
② Tournevis Allen (grand)

Lorsque les vis sont desserrées, il est possible d'abaisser le cercle.

Remarque

Ne desserrez pas trop les vis.

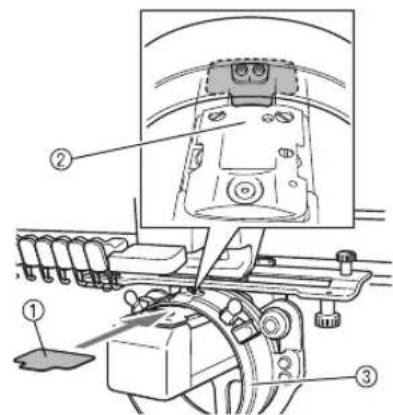

5 Faites passer le patin entre le plateau de la machine et le cercle du support du cadre pour casquettes.

①Patin
②Plateau de la machine
③ Cercle du support du cadre pour casquettes

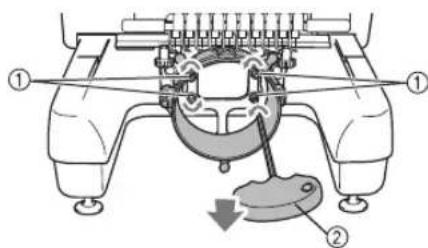

Appuyez légerement sur le cercle, puis utilisez le tournevis Allen (grand) pour serrer fermement les quatre vis hexagonales sur l'intérieur du cercle.

① Cercle

ATTENTION

Assurez-vous que chaque vis hexagonale est fermement serrée. Si l'une des vis restemal serrée, vous risquez de vous blesser.

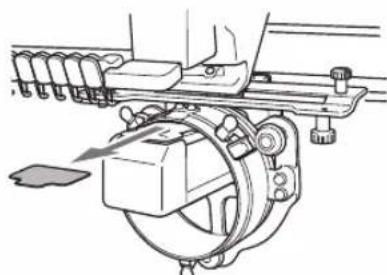

Retirez le patin insere à l'etape 5.

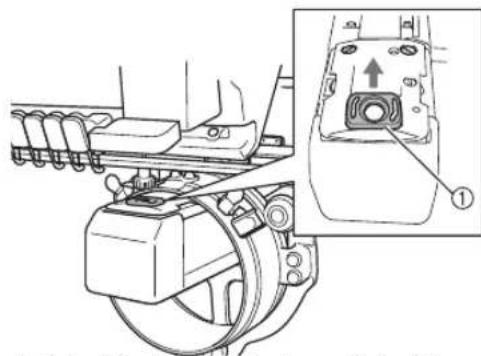

■ Installation de la cale d'épaissur de la plaque à aiguille

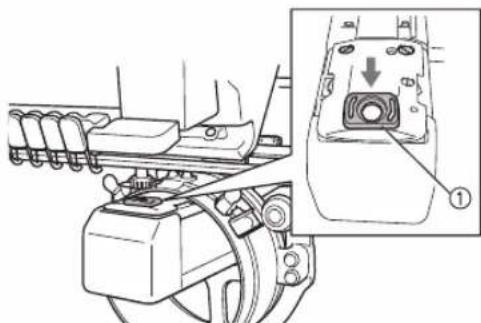

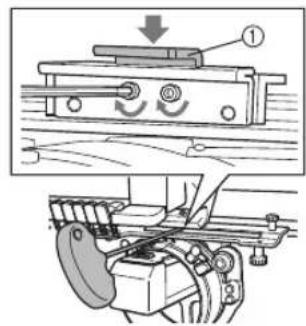

Fixez la cale d'épaisseur de la plaque à aiguille (fournie avec la machine) sur la plaque à aiguille.

① Cale d'épaisseur de la plaque a aiguille

■ Préparation du dispositif d'assemblage

Fixez le dispositif d'assemblage sur une surface stable, par exemple, un bureau.

Desserrez la vis de serrage à main du dispositif d'assemblage pour ouvrir le support d'assemblage afin qu'il soit supérieur à l'épaisseur de la surface d'assemblage.

• Le support d'assemblage peut etre installe sur une surface d'assemblage d'une epaisseeur comprise entre 9 mm (3 / 8^ / pouce) et 38~mm (1 - 1 / 2^ / pouce)

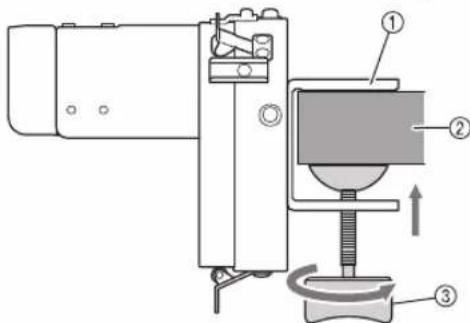

Fixez solidement le support d'assemblage sur la surface en serrant la vis de serrage a main.

①Support d'assemblage
② Surface d'assemblage (table de travail, bureau, etc.)
③Serrez la vis à serrage à main.

Memo

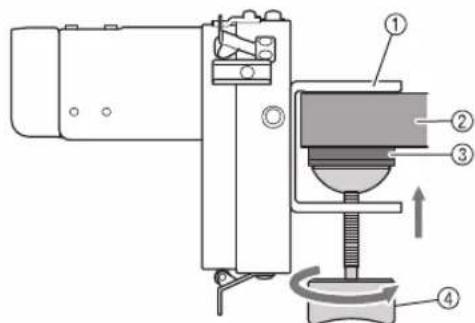

S'il existe un espace entre le patin de serrage de la vis de serrage a main et la surface d'assemblage, inserez le patin fourni comme illustré ci-dessous.

①Support d'assemblage
② Surface d'assemblage (table de travail, bureau, etc.)
(3)Patin
④Vis à serrage à main

Veillez à ce qu'il n'y ait pas de jeu.

Si tel est le cas, réinstallé le dispositif d'assemblage sur la surface.

Remarque

Vérifiez que le support d'assemblage est solidement fixé sur la surface d'assemblage et que la vis de serrage a main est serree fermement.
- Ne fixez pas le dispositif d'assemblage sur une surface instable (flexible, tordue ou courbee).
Veillez a ne pas faire tomber le dispositif d'assemblage lorsque vous le retirez.

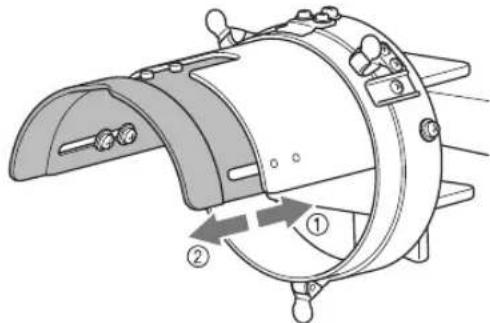

Réglez la taille du dispositif d'assemblage en fonction du type de casquette à broder.

① Profil bas (assemblage bas)
②Standard(pro style)

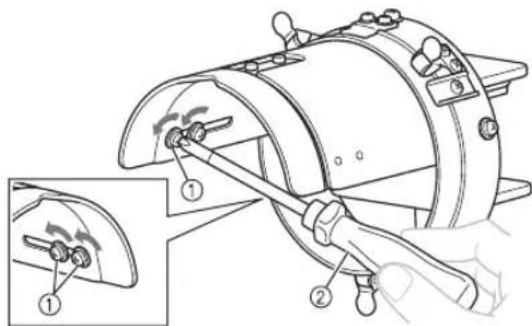

Pour le type standard

A l'aide d'un tournevis Phillips, desserrez d'un tour les quatre vis (deux a gauche et deux a droite) sur l'intérieur du dispositif d'assemblage.

①Vis
② Tournevis Phillips

Remarque

N'enlevez aucune des quatre vis (deux a gauche et deux a droite) car vous risqueriez de les perdre. Faites tourner les vis pour les desserrer tegement.

Tirez le dispositif d'assemblage vers vous, puis, à l'aide du tournevis Phillips, serrez les quatre vis (deux à gauche et deux à droite).

La préparation du dispositif d'assemblage est terminée.

Retrait du cadre supérieur du cadre pour casquettes du cadre inférieur

Quand you achetez le cadre pour casquettes, le cadre supérieur et le cadre inférieur sont fixés ensemble. Retirez le cadre supérieur du cadre supérieur.

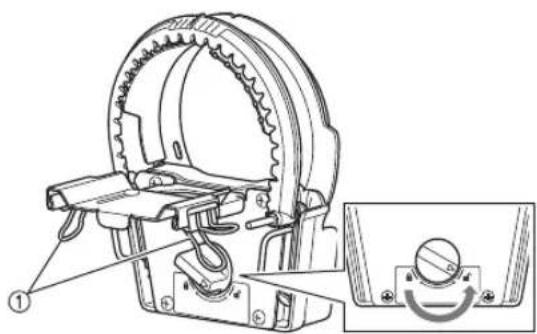

Retirez les clips fixés au cadre inférieur, puis mettez le bouton de verrouillage en position déverrouillée.

① Clips

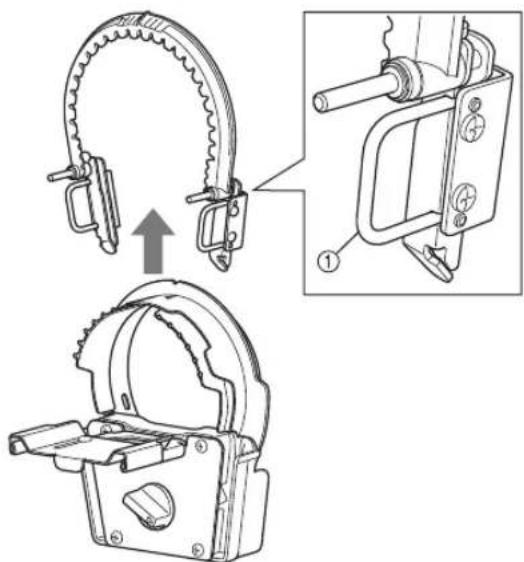

Saisissez les poignées du cadre supérieur et retirez le cadre supérieur du cadre inférieur.

① Poignée

Fixation du cadre pour casquettes

Fixation du cadre inférieur du cadre pour casquettes au dispositif d'assemblage

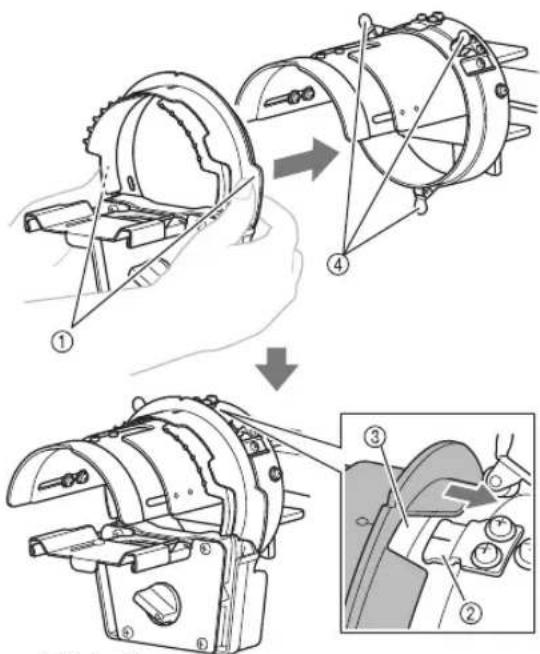

Fixez le cadre inférieur du cadre pour casquettes au dispositif d'assemblage.

Saisissez les poignées des deux côtes du cadre inférieur du cadre pour casquettes et poussez. Quand vous positionnez le cadre inférieur du cadre pour casquettes, alignez l'encôche du cadre inférieur sur la plaque de guidage au centre du dispositif d'assemblage.

①Poignées
② Plaque de guidage sur le dispositif d'assemblage
③Encoche dans le cadre inférieur
④Ressorts

Le cadre pour casquettes se fixe avec trois ressorts.

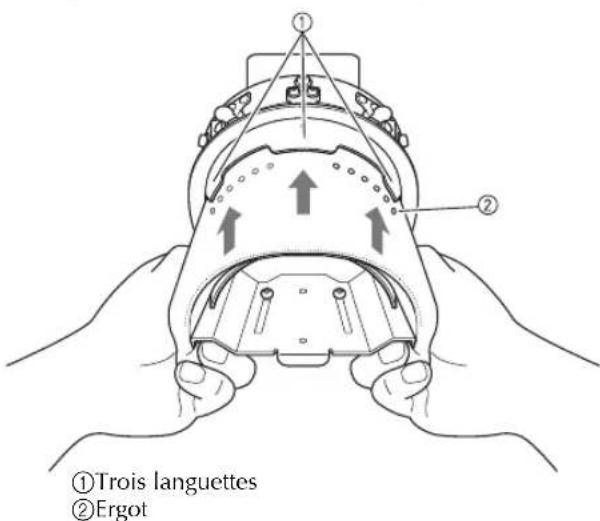

2 Faites glisser le renfort sous les trois languettes du cadre inférieur du cadre pour casquettes, puis fixez le renfort avec les ergots.

Veillez a ce que les ergots traversent bien le renfort pour le fixer fermement.

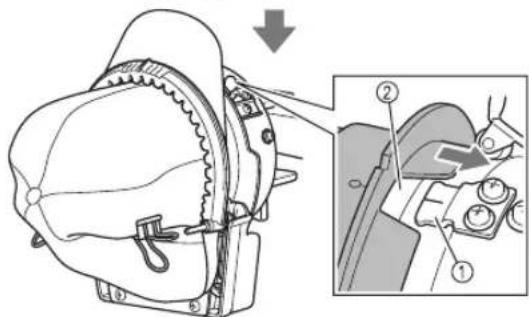

Fixez la casquette au cadre pour casquettes

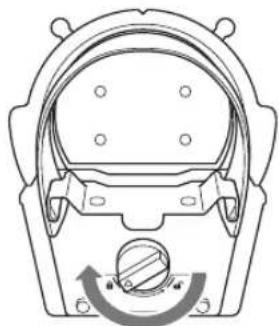

1 Mettez le bouton de verrouillage du cadre inférieur en position verrouillée.

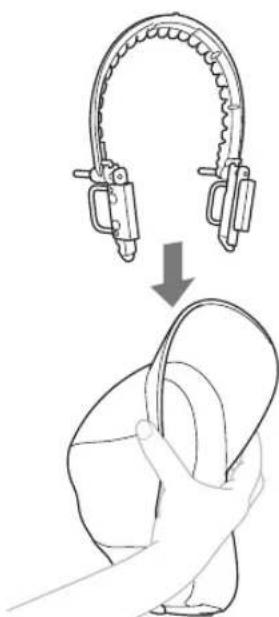

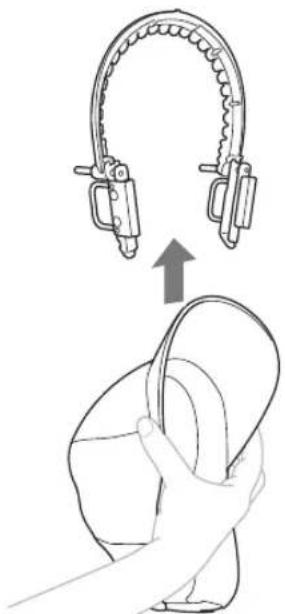

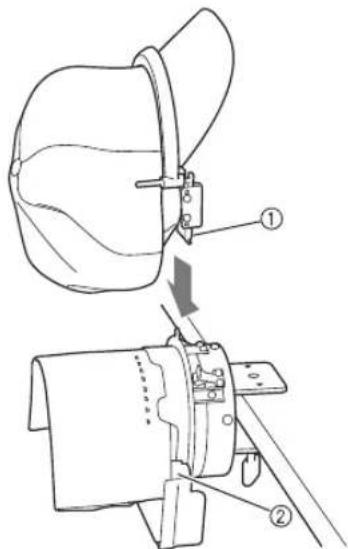

2 Comprimez légèrement le bord de la casquette et placez le cadre supérieur sur la base de la visière de la casquette.

• Ne forcez pas sur le cadre supérieur pour élargir. Vous risquieriez d'endommager le cadre.

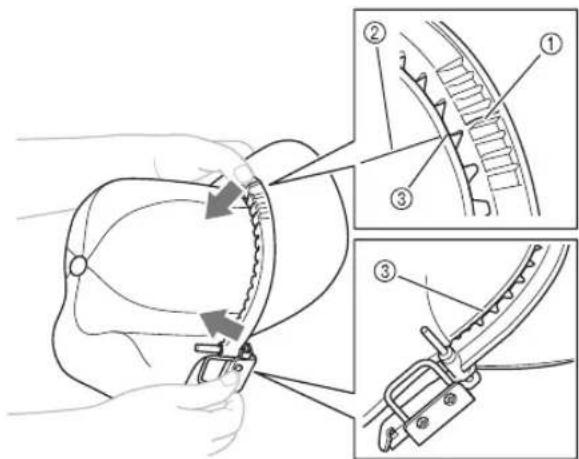

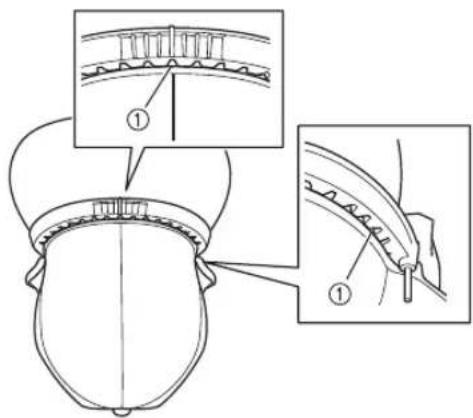

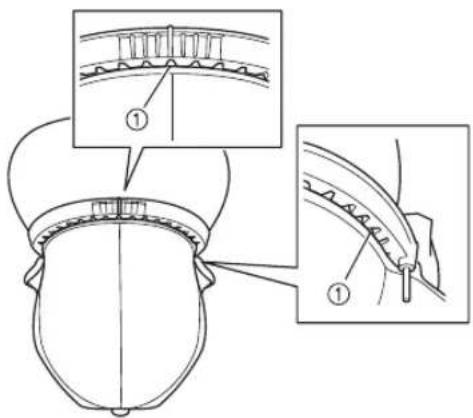

3 Alignez la ligne centrale du cadre supérieur sur la ligne centrale de la casquette, puis placez les dents situées au centre, à gauche et à droite du cadre supérieur dans la base de la visière de la casquette.

En même temps, comprimez légèrement la visière de la casquette.

• Ne forcez pas sur le cadre supérieur pour élargir. Vous risqueries d'endommager le cadre.

① Ligne centrale du cadre supérieur
② Ligne centrale de la casquette
③Base de la visière de la casquette

4 Tout en tenant le cadre supérieur et la visiere de la casquette joints ensemble, installez le reste du cadre supérieur sur la base de la visiere de la casquette.

• Selon le type de casquette, il est possible que la visiere de la casquette ne s'aligne pas parfaitement sur le cadre supérieur ailleurs qu'au centre et sur les cotes gauche et droit.

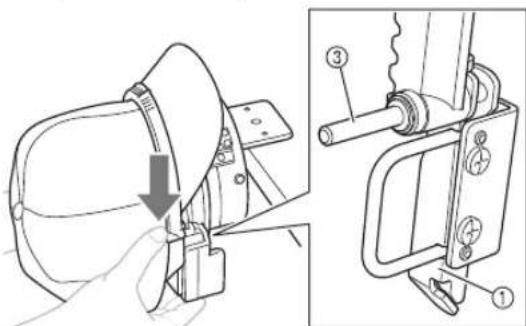

5 Dépliez la bande anti-transpiration de la casquette, puis placez-la entre l'ergot et la piece de fixation de chaque cote du cadre supérieur.

6 Positionnez le cadre supérieur depuis le haut pour que la languette qui se trouve de chaque cote du cadre supérieur puisse rentrer dans l'ouverture de chaque cote du cadre inférieur.

① Languette sur le cadre supérieur
② Ouverture dans le cadre inférieur

Tout en tenant le bas du cadre inférieur avec quatre doigs, enforcez l'ergot du cadre supérieur avec le pouce.

③ Ergot sur le cadre supérieur

Remarque

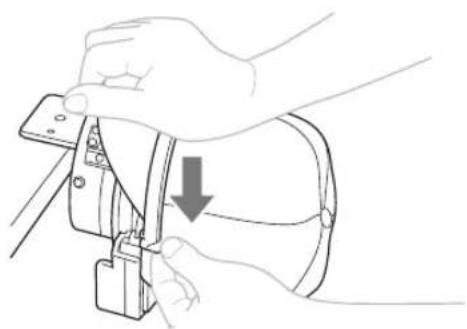

Si vous rencontres des difficultés pour enforcer l'ergot du cadre supérieur, poursuez vers le bas avec votre main au centre du cadre supérieur pour aider à enforcer le cadre supérieur. Faites ceci pour le cote gauche et pour le cote droit.

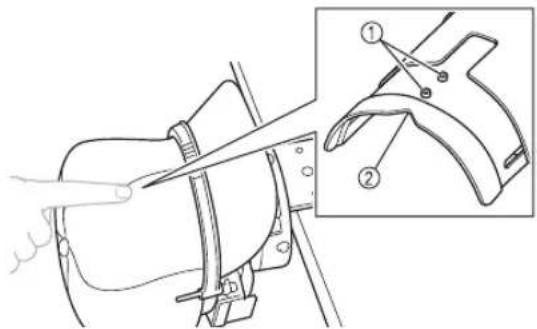

7 Vérifiez que la ligne centrale de la casquette est alignée sur les saillies et l'encoche en forme de « V » située au centre du dispositif d'assemblage.

Vérifiez en appuyant légerement sur l'extérieur de la casquette avec la main.

①Saillies
②Encoche en forme de « V »

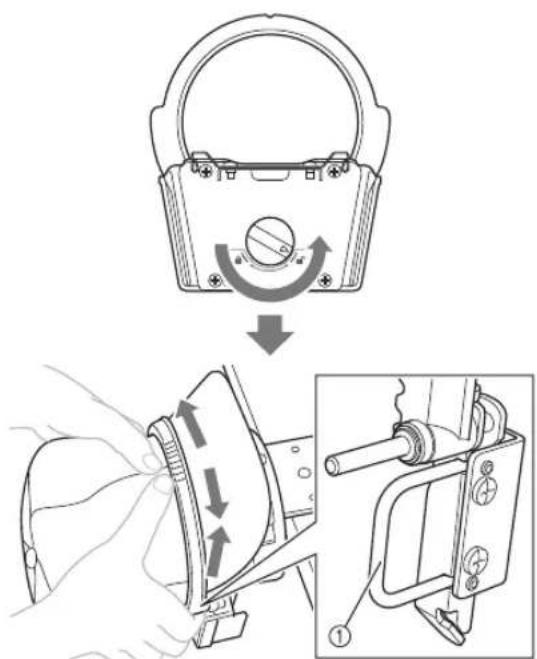

Memo

Si la ligne centrale de la casquette n'est pas alignée sur les saillies et l'encoche en forme d e « V » :

1. Mettez le bouton de verrouillage du cadre inférieur en position déverrouillée.
2. Saisissez les poignées du cadre supérieur et tirez le cadre vers le haut, puis repositionnez-le de sorte à ce qu'il soit place de maniere égale des deux côtes gauche et droit.
3. Remettez le bouton de verrouillage du cadre inférieur en position verrouillée.
4. Suívez à nouveau les étapes 6 à 7.

① Poignée

8 Verifiez que les dents qui se trouvent au centre, a gauche et a droite du cadre supérieur sont installées dans la base de la visiere de la casquette.

①Base de la visière de la casquette

9 Tirez le tissu de la casquette vers l'extérieur à partir du centre de manière à bien tendre le tissu.

Utilisez les clips pour fixer la casquette.

①Clip

Pour plus de détails sur les zones à fixer avec les clips, reportez-vous à l'étape ① de la section « Retrait du cadre supérieur du cadre pour casquettes du cadre inférieur » à la page 7.
- Repetez les étapes et de l'autre côté pour bien tendre le tissu et attachez-le avec les clips.

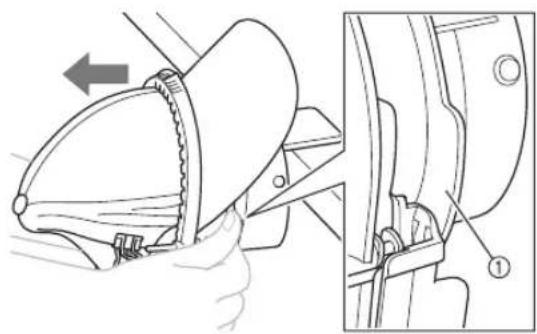

Retirez le cadre pour casquettes du dispositif d'assemblage.

Saisissez les poignées des deux côtes du cadre pour casquettes et enlevez le cadre en tirant comme illustré.

Il est possible qu'il soit plus facile d'enlever le cadre en actionnant une seule poignée à la fois.

① Poignée

Fixation du cadre pour casquettes sur la machine à broder

Le support du cadre pour casquettes est nécessaire pour fixer le cadre pour casquettes sur la machine à broder. Avant de fixer le cadre pour casquettes sur la machine, fixez le support sur le chariot.

Fixez le cadre pour casquettes sur son support.

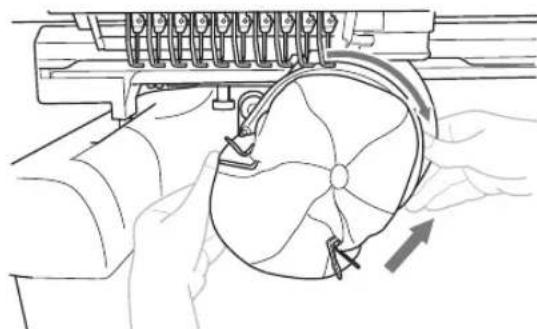

Comme illustré, tournez la zone de broderie vers le côte quand vous insérez le cadre pour casquettes de sorte que la visière de la casquette ne viennent pas heurter la machine à broder.

• Vérifiez que le cadre pour casquettes ne touche pas de pieces environnantes, comme le pied presseur.

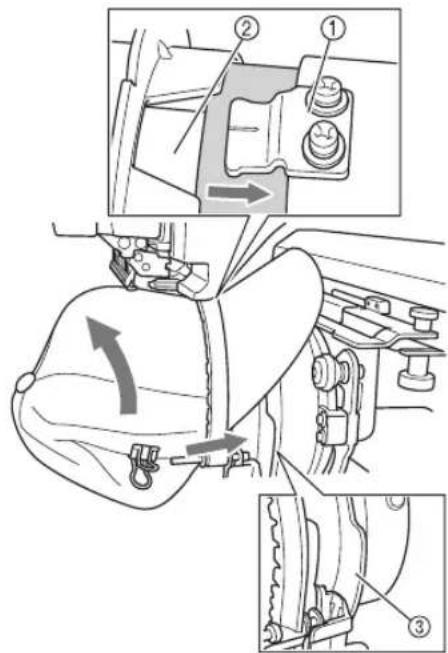

Après avoir tourné le cadre pour casquettes de sorte que la zone de broderie soit orientée vers le haut, alignez le cercle du cadre pour casquettes sur le cercle du cadre pour casquettes. Tout en faisant glisser le cadre pour casquettes vers la gauche et la droite, alignez l'encoche du cadre pour casquettes sur la plaque de guidage du support du cadre pour casquettes, puis saisissez les poignées des deux côts du cadre pour casquettes et enforcez le cadre jusqu'à ce qu'il s'emboîte.

① Plaque de guidage sur le support du cadre pour casquettes
②Encoche dans le cadre pour casquettes
③Poignée

Le cadre pour casquettes se fixe avec trois ressorts. L'installation du cadre pour casquettes est terminée.

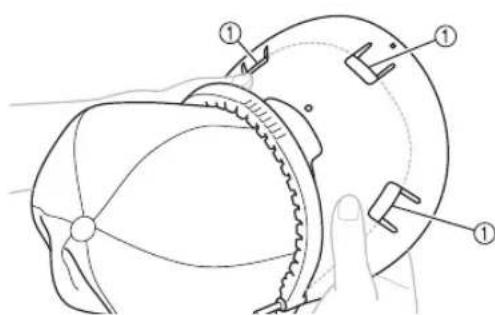

Fixez la protection de la visiere sur la visiere de la casquette.

Positionnez les trois dispositifs de retenue (centre, gauche et droite) de la protection de la visière sous la visière de la casquette, puis alignez parfaitement la protection de la visière sur le cadre supérieur.

① Dispositifs de retenue sur la protection de la visière
- Le fait de fixer la protection de la visière empêche la visière de la casquette de frottier contre la machine et de s'endommager pendant la broderie.
- Si l'espace entre la visiere de la casquette et la machine est suffisant, il sera peut-etre possible de broder sans la protection de la visiere.

Remarque

Avant de broder, vérifie bien la zone de broderie et vérifie que la casquette ne va pas entraver le fonctionnement de la machine. Pour plus de détails sur la façon de vérifier la zone de broderie, reportez-vous au manuel d'instructions de la machine.
Si la visiere de la casquette entrave le fonctionnement de la machine, il est possible que le cadre supérieur n'ait pas eté suffisamment enfoncé. Reportez-vous à la « Remarque » à l'etape de la section « Fixez la casquette au cadre pour casquettes » à la page 8, et enforcez fermement le cadre supérieur dans le cadre inférieur.

La casquette est prete a etre brodee.

Retrait du cadre pour casquettes

A la fin de la broderie, retirez le cadre pour casquettes, puis la casquette.

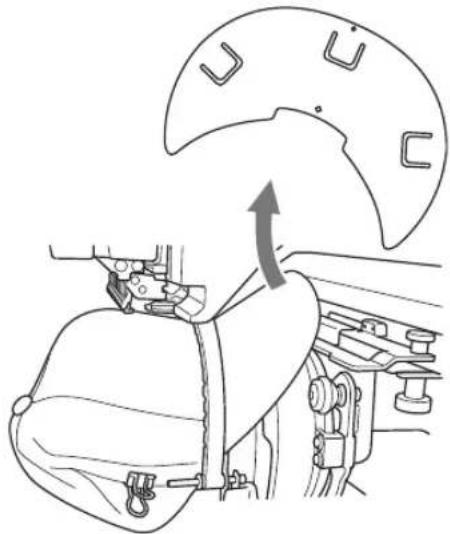

Retirez la protection de la visière de la visière de la casquette.

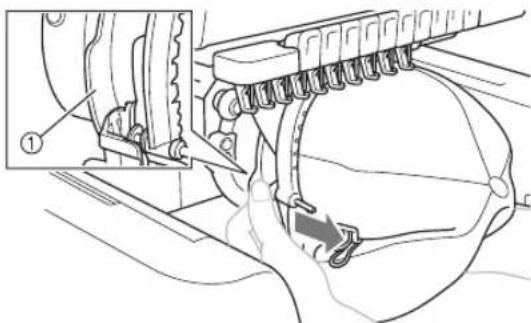

Retirez le cadre pour casquettes de son support.

Saisissez les poignées des deux côtes du cadre pour casquettes et enlevez le cadre en tirant comme illustré. Il est possible qu'il soit plus facile d'enlever le cadre en actionnant une seule poignée à la fois.

① Poignée

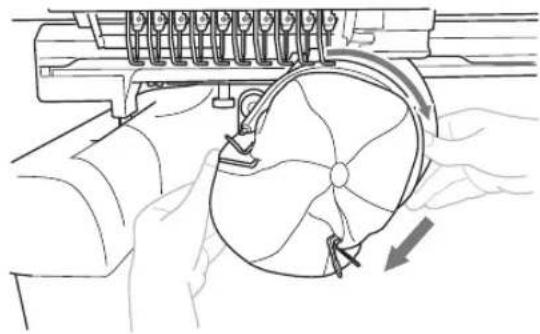

Comme illustré, tournez la zone de broderie vers le côte quand vous enlevez le cadre pour casquettes de sorte que le bord de la casquette ne viennent pas heurter la machine à broder.

• Vérifiez que le cadre pour casquettes ne touche pas de pieces environnantes, comme le pied presseur.

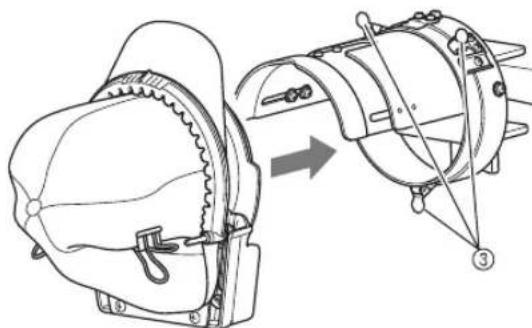

Fixez le cadre pour casquettes sur le dispositif d'assemblage.

Quand you positionnez le cadre inférieur du cadre pour casquettes, alignez l'encote du cadre inférieur sur la plaque de guidage au centre du dispositif d'assemblage.

①Plaque de guidage sur le dispositif d'assemblage
②Encoche dans le cadre inférieur
③Supports

Le cadre pour casquettes se fixe avec trois ressorts.

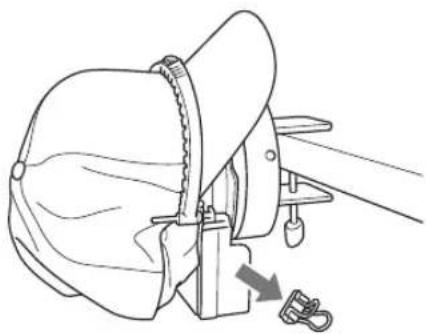

Retirez les clips de la casquette.

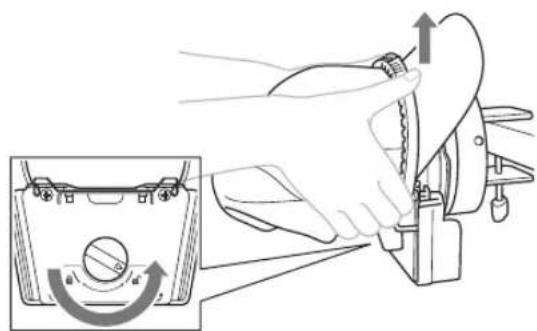

5 Mettez le bouton de verrouillage du cadre inférieur en position déverrouillée, puis retirez le cadre supérieur du cadre inférieur. Saisissez les poignées du cadre supérieur et retirez le cadre.

6 Comprimez légèrement la visière de la casquette et retirez le cadre supérieur de la casquette.

Installation du support du cadre de broderie

Une fois la broderie avec le cadre pour casquettes terminée, retireez la cale d'épaissur de la plaque à aiguille et le support du cadre pour casquettes, puis réinstallé le support du cadre de broderie.

Retirez la cale d'épaissur de la plaque à aiguille.

①Cale d'épaissur de la plaque à aiguille

Desserrez les deux vis inférieures.

①Vis de serrage à main

3 Retirez les deux vis supérieures.

①Vis de serrage à main

Retirez le support du cadre pour casquettes.

Remarque

• Vérifiez que le support du cadre pour casquettes ne touche pas de pieces environnantes, comme le pied presseur.

Veillez à ce que le trou qui se trouve dans le support de la bande anti-transpiration du support du cadre pour casquettes soit aligné sur la ligne centrale de la plaque de guidage centrale, puis insérez les deux vis de serrage à main retirees à l' étape dans les trou des dessus et serrez les vis de serrage à main.

① Trou dans le support de la bande anti-transpiration
② Ligne centrale de la plaque de guidage
(3)Trous du dessus
- Mettez les vis de serrage à main dans les trous où était installé le support du cadre pour casquettes à l'origine.
La section mobile du support du cadre pour casquettes est fixée.

Alignez les trou desupport du cadre de broderie sur les ergots de la plaque d'assemblage du cadre du chariot, puis fixez le support du cadre de broderie à l'aide des deux vis de serrage a main.

① Ergots sur la plaque d'assemblage du cadre du chariot
② Trous du support du cadre de broderie

Fixez le support du cadre de broderie à l'aide des deux vis de serrage à main.

①Utilisez les vis de serrage à main fournies avec la machine.

ATTENTION

• Serrez fermement les vis de serrage à main.

Informations complémentaires numériées

Lorsque vous creez un motif à broder à l'aide du cadre pour casquettes, faites attention aux points suivants afin d'eviter des problèmes d'enregistrement (mauvais alignement ou espaces dans le motif).

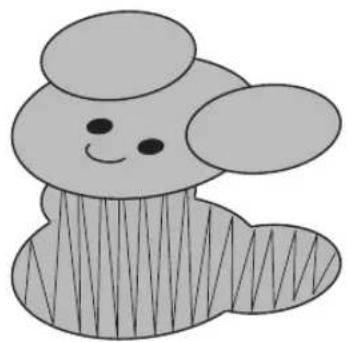

Réalizez des points de sous-couche.

Commencez depuis le centre du motif de broderie et brodez vers les extrémités.

Avec cette machine, l'ordre dans lequel les motifs sont selectionnés quand ils sont combinés correspond à l'ordre dans lequel ils seront brodés. Pour l'exemple suivant, selectionnez les motifs dans l'ordre « E » → « A » → « B » → « R » pour réaliser le motif combiné « BEAR »

Ordre de broderie incorrect

Ordre de broderie correct

Remarque

Ne brodez pas d'un bout à l'autre, sinon le tissu risque de se froisser ou de rétrécir.

3 Lorsque you brodez les contours de motifs, assurez-vous que la largeur des points plumetis est d'au moins 2mm et que les points recouvent le tissu d'au moins 1mm . Verifiez également qu'il n'y a pas de sauts de longs points dans les contours de chaque région ou lettre.

①Au moins 1 mm
②Au moins 2 mm

！ATTENTION

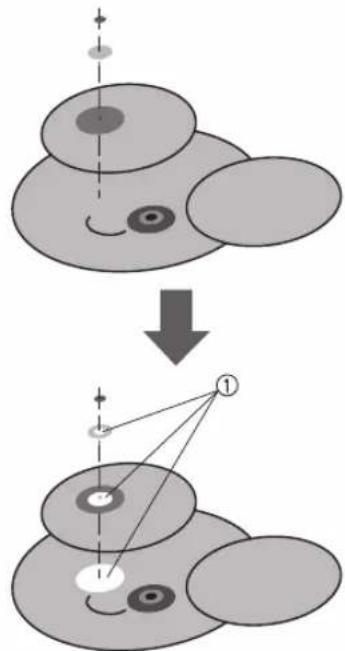

Ne brodez pas ensemble plus de quatre couches superposées.

① Specifiez que les zones superposées ne doivent pas etre brodées.

①Base de la visera de la gorra
