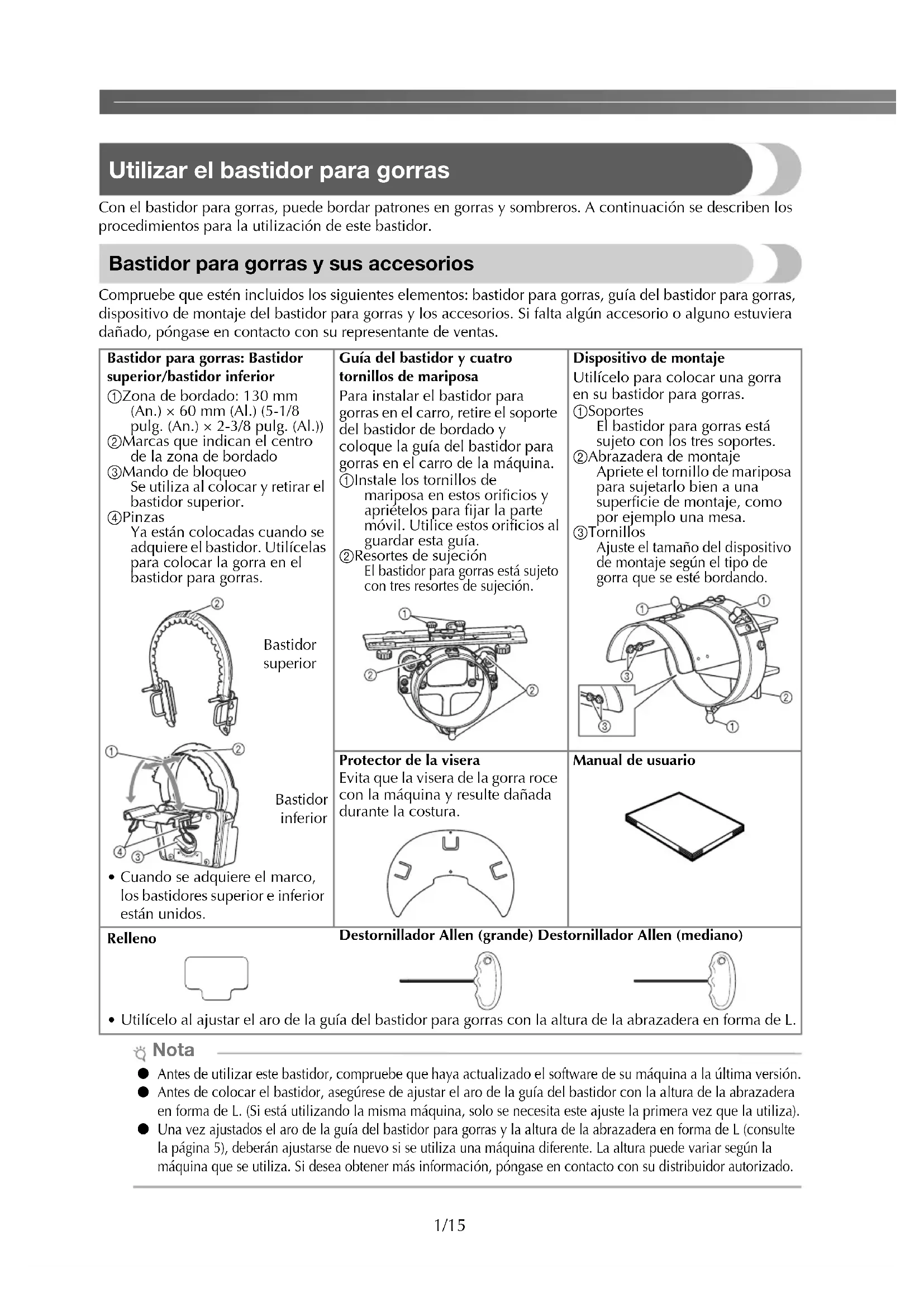

Cap Frame Set User Manual Manuel de l’utilisateur de l’unité de cadre pour casquettes Manual de usuario del juego de bastidor para gorras Manual do usuário para o conjunto de bastidor para boné PORTUGUÊ

Antes de utilizar este bastidor, compruebe que haya actualizado el software de su máquina a la última versión.

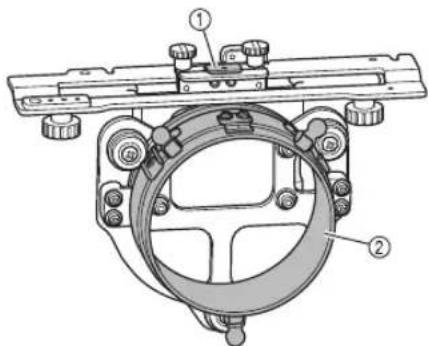

Antes de colocar el bastidor, asegúrese de ajustar el aro de la guía del bastidor con la altura de la abrazadera en forma de L. (Si está utilizando la misma máquina, solo se necesita este ajuste la primera vez que la utiliza).

Una vez ajustados el aro de la guía del bastidor para gorras y la altura de la abrazadera en forma de L (consulte la página 5), deberán ajustarse de nuevo si se utiliza una máquina diferente. La altura puede variar según la máquina que se utiliza. Si desea obtener más información, póngase en contacto con su distribuidor autorizado. Bastidor para gorras: Bastidor superior/bastidor inferior 1 Zona de bordado: 130 mm (An.) × 60 mm (Al.) (5-1/8 pulg. (An.) × 2-3/8 pulg. (Al.)) 2 Marcas que indican el centro de la zona de bordado 3 Mando de bloqueo Se utiliza al colocar y retirar el bastidor superior. 4 Pinzas Ya están colocadas cuando se adquiere el bastidor. Utilícelas para colocar la gorra en el bastidor para gorras.

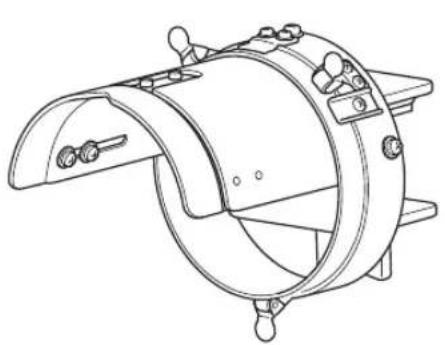

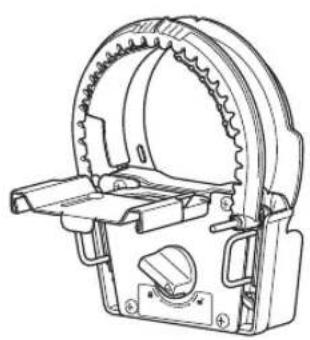

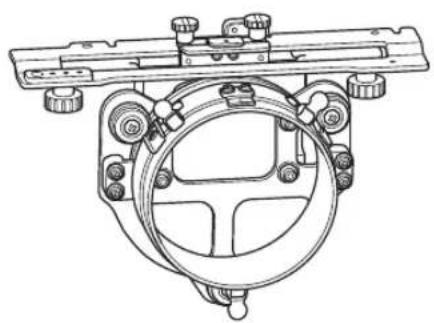

• Cuando se adquiere el marco, los bastidores superior e inferior están unidos. Guía del bastidor y cuatro tornillos de mariposa Para instalar el bastidor para gorras en el carro, retire el soporte del bastidor de bordado y coloque la guía del bastidor para gorras en el carro de la máquina. 1 Instale los tornillos de mariposa en estos orificios y apriételos para fijar la parte móvil. Utilice estos orificios al guardar esta guía. 2 Resortes de sujeción El bastidor para gorras está sujeto con tres resortes de sujeción. Dispositivo de montaje Utilícelo para colocar una gorra en su bastidor para gorras. 1 Soportes El bastidor para gorras está sujeto con los tres soportes. 2 Abrazadera de montaje Apriete el tornillo de mariposa para sujetarlo bien a una superficie de montaje, como por ejemplo una mesa. 3 Tornillos Ajuste el tamaño del dispositivo de montaje según el tipo de gorra que se esté bordando. Protector de la visera Evita que la visera de la gorra roce con la máquina y resulte dañada durante la costura. Manual de usuario Relleno Destornillador Allen (grande) Destornillador Allen (mediano)

• Utilícelo al ajustar el aro de la guía del bastidor para gorras con la altura de la abrazadera en forma de L. Bastidor superior Bastidor inferior2/15 ESPAÑOL Tipos de gorras Con esta máquina, recomendamos el bordado de los siguientes tipos de gorras. Aquí se usa una gorra de Otto International, Inc. como ejemplo. (* La facilidad de colocación que se muestra en la tabla es la evaluada por nuestra empresa).

• Todos los nombres comerciales y nombres de productos de empresas que aparecen en nuestros productos, documentos asociados y cualquier otro material son marcas comerciales o marcas comerciales registradas de estas respectivas empresas. Q Estándar (estilo profesional) 1 Frontal: Estilo Profesional 2 6 secciones Q Perfil bajo (ajuste bajo) 1 Frontal: Ajuste bajo 2 6 secciones Q Visera plana 1 Frontal: Estilo Profesional 2 6 secciones Q Estilo Golf 1 Frontal: No dividido 2 5 secciones Respaldo de malla en la parte posterior de los paneles delanteros (blando o duro*) Frontal rígido montado Copa blanda sin montar Fácil de colocar* en el bastidor Fácil (recomendado) Bastante fácil Respaldo De 1 a 2 hebras De 2 a 3 hebras Número de modelo de gorra de Otto International, Inc. (ejemplo) OTTO27-007 Respaldo de malla en la parte posterior de los paneles delanteros (blando o duro*) Frontal rígido montado Copa blanda sin montar Frontal rígido montado Fácil de colocar* en el bastidor Fácil Bastante fácil Fácil Respaldo De 1 a 2 hebras De 2 a 3 hebras De 1 a 2 hebras Número de modelo de gorra de Otto International, Inc. (ejemplo) OTTO23-

(para niños) Respaldo de malla en la parte poste- rior de los paneles delanteros (blando o duro*) Frontal rígido montado Frontal rígido montado Fácil de colocar* en el bastidor Fácil Fácil Respaldo De 1 a 2 hebras De 1 a 2 hebras Número de modelo de gorra de Otto International, Inc. (ejemplo) OTTO125-

(para niños) Respaldo de malla en la parte posterior de los paneles delanteros (blando o duro*) Frontal rígido montado Fácil de colocar* en el bastidor Bastante fácil Respaldo De 1 a 2 hebras Número de modelo de gorra de Otto International, Inc. (ejemplo) OTTO37-0243/15 Recuerde O Compruebe si la zona 1 está cubierta de malla. (A continuación se muestra una gorra con malla). Nota

No hay una línea central que se pueda utilizar como guía para colocar la gorra en el bastidor. Antes de colocar la gorra en el bastidor, utilice una tiza para marcar la línea central. Q Gorras no recomendadas para bordar

• Gorras con un panel delantero de altura inferior a 50 mm (2 pulg.) (como una visera)

• Gorras con una visera de más de 80 mm (3-1/16 pulg.) Medidas de precaución para el tejido Q Tejido para gorras recomendado para bordar

Tejido para gorras no recomendado para bordar Las gorras fabricadas con estos tipos de tejidos son muy difíciles de colocar en el bastidor, y además pueden arrugarse o encogerse.

• Ante Preparación para el uso del bastidor para gorras Q Instalar la guía del bastidor para gorras Retire el soporte del bastidor de bordado del carro de la máquina y, a continuación, coloque la guía del bastidor para gorras. Antes de quitar el soporte del bastidor, retire el bastidor. AVISO

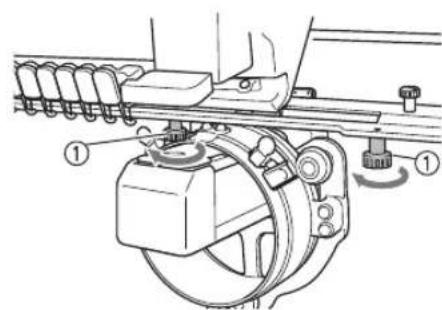

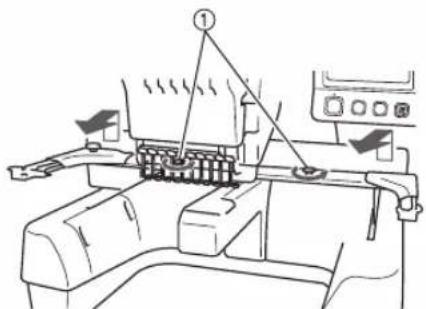

Afloje los dos tornillos de mariposa y retire el soporte del bastidor de bordado y los tornillos de mariposa. 1 Tornillos de mariposa

Los tornillos de mariposa deben seguir colocados en el soporte del bastidor de bordado.

Guarde los dos tornillos de mariposa en el soporte del bastidor de bordado para que no se pierdan.

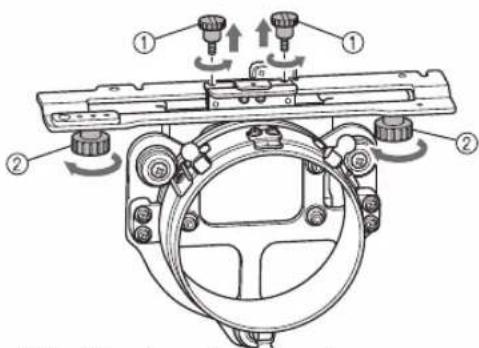

Retire los dos tornillos de mariposa superiores de la guía del bastidor para gorras y, a continuación, afloje los dos tornillos de mariposa inferiores. 1 Tornillos de mariposa superiores2 Tornillos de mariposa inferiores

Antes de cambiar cualquier soporte del bastidor, asegúrese de que la máquina esté apagada.4/15 ESPAÑOL

Encienda la máquina con el interruptor de la alimentación. Una vez que el carro cambia a la posición inicial, apague la máquina.

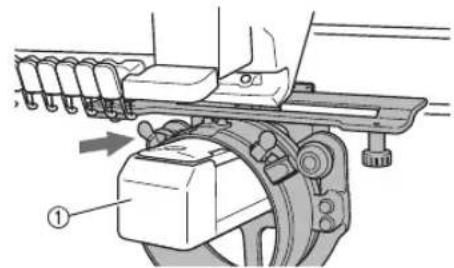

Pase la plataforma de la máquina por el aro de la guía del bastidor. 1 Plataforma de la máquina Nota O Asegúrese de que la guía del bastidor no golpea ninguna otra pieza cercana, por ejemplo, el pie prensatela. Coloque la guía del bastidor para gorras en el carro como se describe en los pasos 5 a 8.

Coloque los dos tornillos de mariposa de la parte inferior de la guía del bastidor para gorras en las aberturas en V del carro y, a continuación, coloque la placa de montaje de dicha guía en la parte superior de la placa de montaje del bastidor en el carro. 1 Abertura en V en el carro 2 Tornillo de mariposa de la guía del bastidor 3 Placa de montaje de la guía del bastidor 4 Placa de montaje del bastidor en el carro

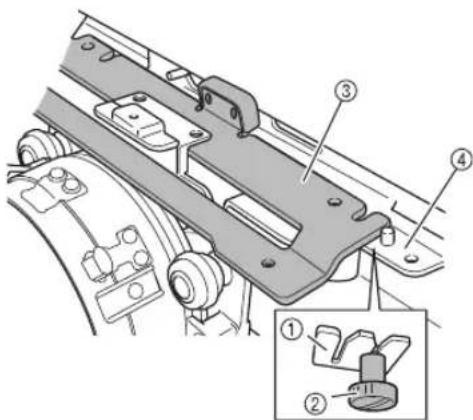

Inserte las patillas de la placa de montaje del bastidor del carro en los orificios de la placa de montaje de la guía del bastidor. 1 Patillas de la placa de montaje del bastidor del carro 2 Orificios de la placa de montaje de la guía del bastidor

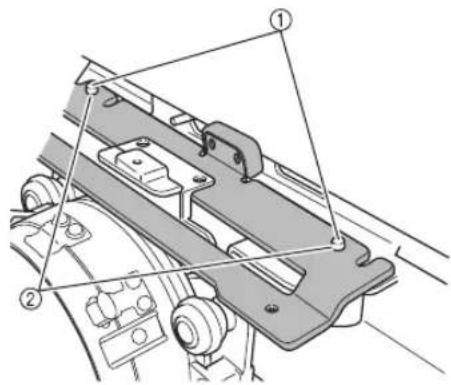

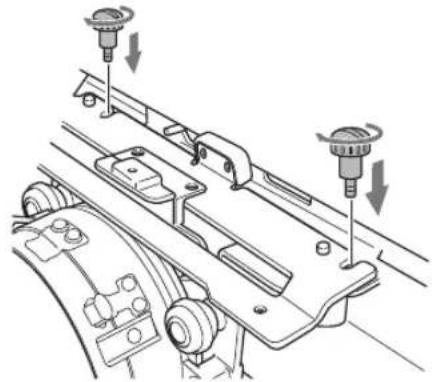

Instale y apriete los dos tornillos de mariposa superiores (retirados en el paso en los orificios externos de la placa de montaje de la guía del bastidor para gorras.

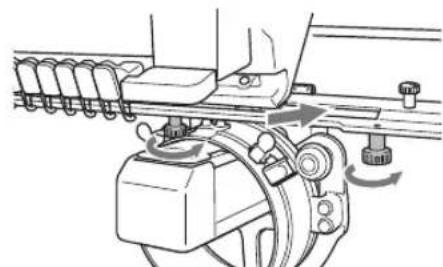

Mientras presiona con fuerza sobre la guía del bastidor para gorras hacia la máquina para insertarla completamente, apriete los dos tornillos de mariposa inferiores para sujetarla bien. X Con esto finaliza la colocación de la guía del bastidor.5/15 Q Ajustar la guía del bastidor para gorras 1 Abrazadera en forma de L 2 Aro Recuerde O Si se está utilizando la misma máquina, sólo se necesitan los ajustes del bastidor para gorras la primera vez que la utiliza.

Encienda la máquina con el interruptor de la alimentación. Una vez que el carro cambia a la posición inicial, apague la máquina. Nota O Asegúrese de ajustar la guía del bastidor con el carro en la posición inicial.

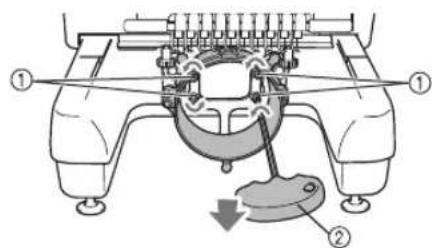

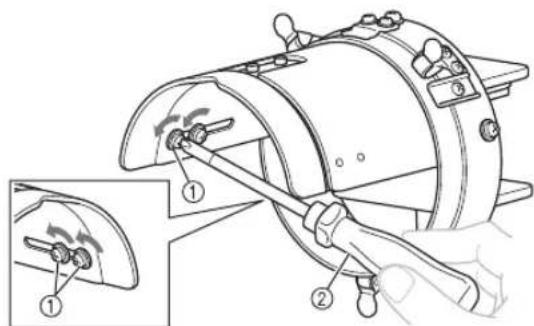

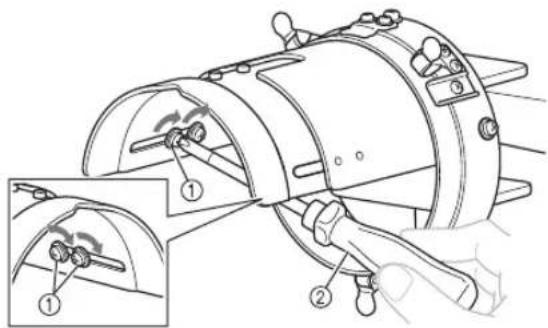

Con el destornillador Allen (mediano), afloje una vuelta los dos tornillos hexagonales en la dirección de la flecha. 1 Tornillos hexagonales 2 Destornillador Allen (mediano) Nota O No afloje demasiado los tornillos.

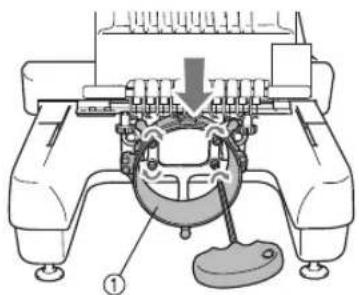

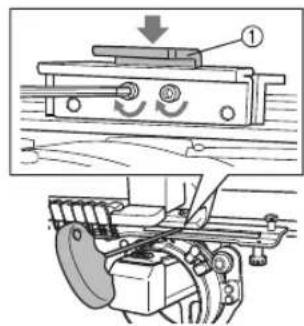

Baje la abrazadera en forma de L hasta que entre en contacto con la plataforma de la máquina y utilice el destornillador Allen (mediano) para apretar firmemente los dos tornillos hexagonales. 1 Abrazadera en forma de L

Con el destornillador Allen (grande), afloje una vuelta los cuatro tornillos hexagonales de la parte interior del aro en la dirección de la flecha. 1 Tornillos hexagonales 2 Destornillador Allen (grande) X Cuando los tornillos están flojos, se puede bajar el aro. Nota O No afloje demasiado los tornillos.

Introduzca el relleno entre la plataforma de la máquina y el aro de la guía del bastidor para gorras. 1 Relleno 2 Plataforma de la máquina 3 Aro de la guía del bastidor6/15 ESPAÑOL

Presione ligeramente el aro y, a continuación, apriete firmemente con el destornillador Allen (grande) los cuatro tornillos hexagonales de la parte interior del aro. 1 Aro AVISO

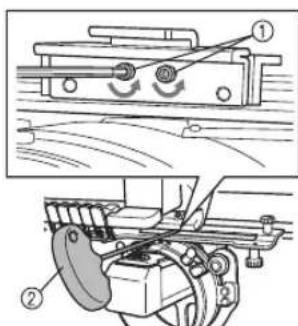

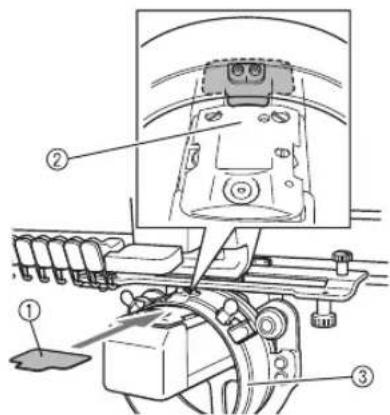

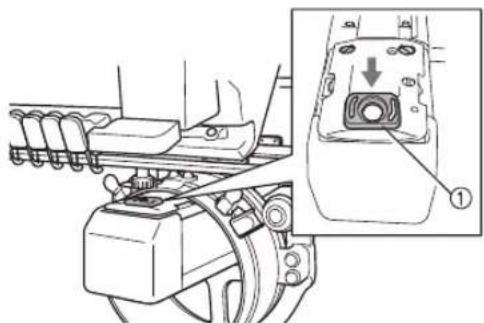

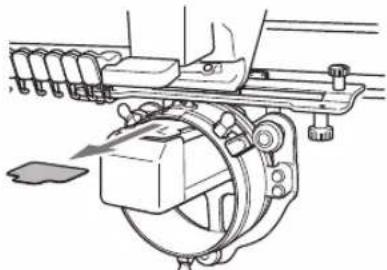

Retire el relleno colocado en el paso 5. Q Colocación del separador de la placa de la aguja Coloque el separador de la placa de la aguja (incluido con la máquina) en la placa de la aguja. 1 Separador de la placa de la aguja Q Preparar el dispositivo de montaje Coloque el dispositivo de montaje en una superficie estable, por ejemplo, una mesa.

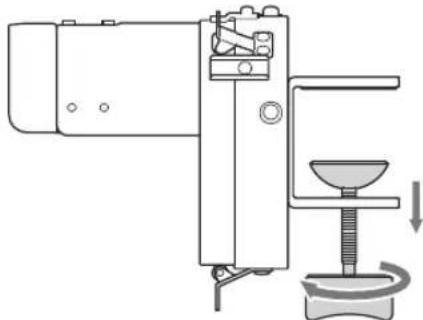

Afloje el tornillo de mariposa del dispositivo de montaje para abrir la abrazadera de montaje de manera que quede más ancha que el grosor de la superficie de montaje.

• La abrazadera de montaje puede montarse en una superficie de montaje con un grosor de entre 9 mm (3/8 pulg.) y 38 mm (1-1/2 pulg.).

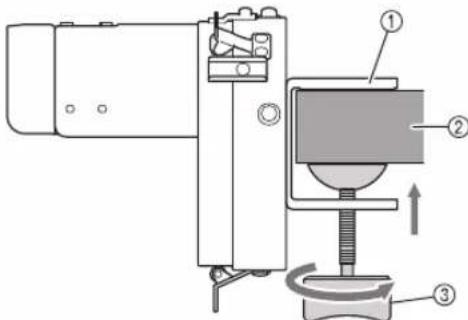

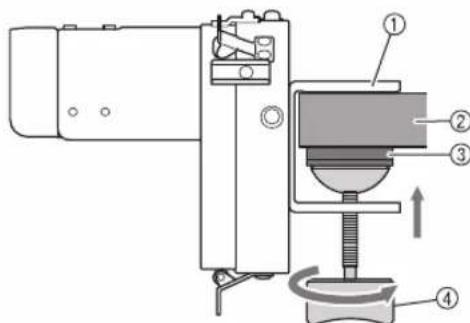

Sujete con firmeza la abrazadera de montaje en la superficie apretando los tornillos de mariposa. 1 Abrazadera de montaje2 Superficie de montaje (mesa de trabajo, etc.)3 Apriete el tornillo de mariposa. Recuerde O Si hay un hueco entre el relleno de sujeción del tornillo de mariposa y la superficie de montaje, introduzca el relleno incluido como se muestra a continuación. 1 Abrazadera de montaje2 Superficie de montaje (mesa de trabajo, etc.)3 Relleno4 Tornillo de mariposa O Asegúrese de que cada tornillo hexagonal está bien apretado. Si algún tornillo se queda flojo, podrían producirse lesiones.7/15

Compruebe que no hay holgura. Si hay holgura, vuelva a colocar el dispositivo de montaje en la superficie de montaje. Nota O Compruebe que la abrazadera de montaje esté firmemente colocada en la superficie de montaje y que el tornillo de mariposa está bien apretado. O No coloque el dispositivo de montaje en una superficie inestable (flexible, doblada o deformada).

Asegúrese de que el dispositivo de montaje no se caiga mientras lo está quitando.

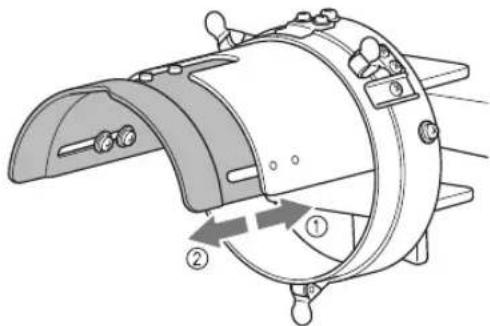

Ajuste el tamaño del dispositivo de montaje según el tipo de gorra que se esté bordando. 1 Perfil bajo (ajuste bajo) 2 Estándar (estilo profesional) Q Para el tipo estándar Utilizando un destornillador Phillips, afloje una vuelta los cuatro tornillos (los dos de la izquierda y los dos de la derecha) de la parte interior del dispositivo de montaje. 1 Tornillos 2 Destornillador Phillips Nota

No retire ninguno de los cuatro tornillos (los dos de la izquierda y los dos de la derecha), ya que podrían perderse. Sólo gire los tornillos para aflojarlos ligeramente. Tire del dispositivo de montaje hacia usted y, a continuación, utilice el destornillador Phillips para apretar los cuatro tornillos (los dos de la izquierda y los dos de la derecha). X Con esto finaliza la preparación del dispositivo de montaje. Q Retirar el bastidor superior del bastidor para gorras del bastidor inferior Cuando se adquiere el bastidor para gorras, los bastidores superior e inferior están unidos. Retire el bastidor superior del bastidor inferior.

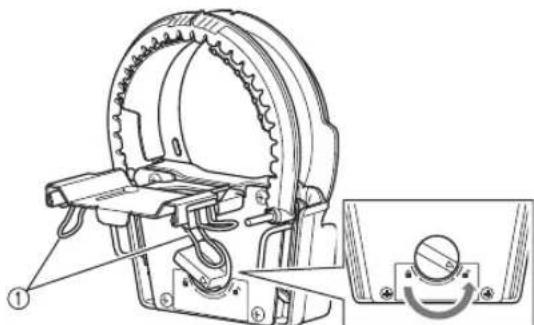

Retire las pinzas colocadas en el bastidor inferior y coloque el mando de bloqueo en la posición de desbloqueo. 1 Pinzas

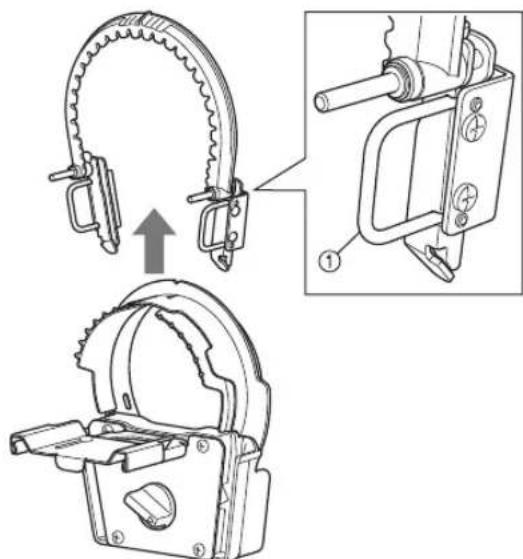

Sujete las pinzas del bastidor superior y retire dicho bastidor del bastidor inferior. 1 Empuñadura8/15 ESPAÑOL Colocar el bastidor para gorras Q Colocar el bastidor inferior del bastidor para gorras en el dispositivo de montaje

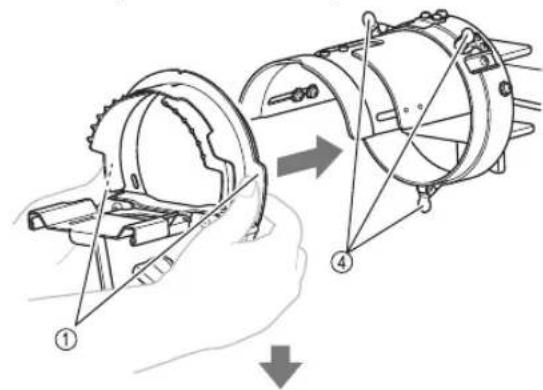

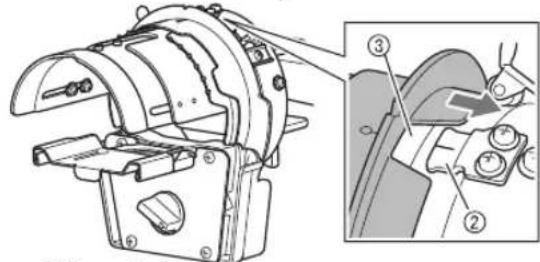

Coloque el bastidor inferior del bastidor para gorras en el dispositivo de montaje. Sujete las empuñaduras a ambos lados del bastidor inferior del bastidor para gorras y empuje. Al colocar el bastidor inferior del bastidor para gorras, alinee la muesca del bastidor inferior con la placa de referencia del centro del dispositivo de montaje. 1 Empuñaduras 2 Placa de referencia del dispositivo de montaje 3 Muesca en el bastidor inferior 4 Soportes X El bastidor para gorras está sujeto con tres soportes.

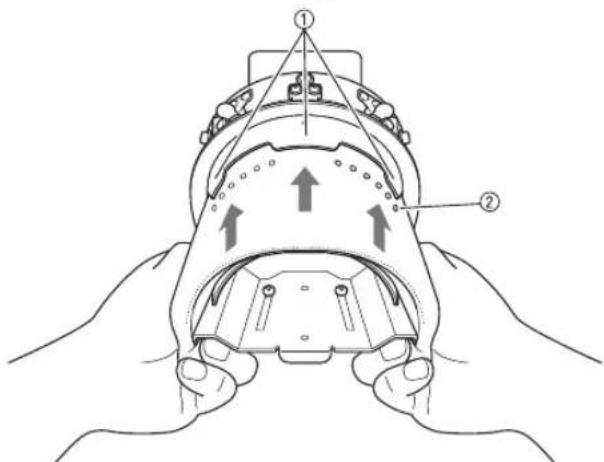

Deslice el material estabilizador debajo de las tres pestañas del bastidor inferior del bastidor para gorras y fije el material estabilizador con las patillas. 1 Tres pestañas 2 Patilla

• Compruebe que las patillas pasen por el material estabilizador para fijarlo bien. Q Coloque la gorra en su bastidor para gorras

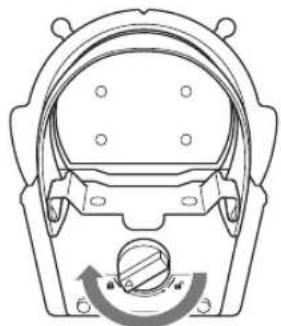

Coloque el mando de bloqueo del bastidor inferior en la posición de bloqueo.

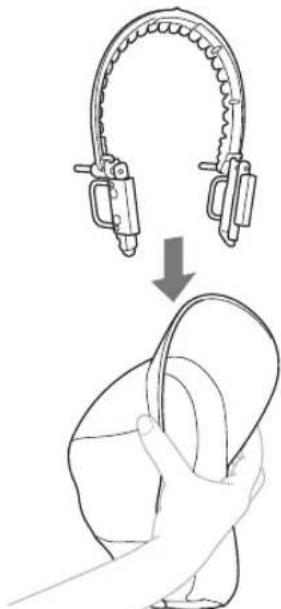

Apriete ligeramente la visera de la gorra y coloque el bastidor superior en la base de la visera.

• No intente ensanchar el bastidor superior por la fuerza. Podría dañar el bastidor.

Alinee la línea central del bastidor superior con la línea central de la gorra; a continuación, ajuste los dientes de la parte central y de los lados izquierdo y derecho del bastidor superior a la base de la visera de la gorra. Realice este procedimiento apretando ligeramente la visera de la gorra.9/15

• No intente ensanchar el bastidor superior por la fuerza. Podría dañar el bastidor. 1 Línea central del bastidor superior 2 Línea central de la gorra 3 Base de la visera de la gorra

Manteniendo unidos el bastidor superior y la visera de la gorra, coloque el resto del bastidor superior en la base de la visera de la gorra.

• En función del tipo de gorra, es posible que la visera no quede perfectamente alineada con el bastidor superior en zonas que no sean la parte central y los lados izquierdo y derecho.

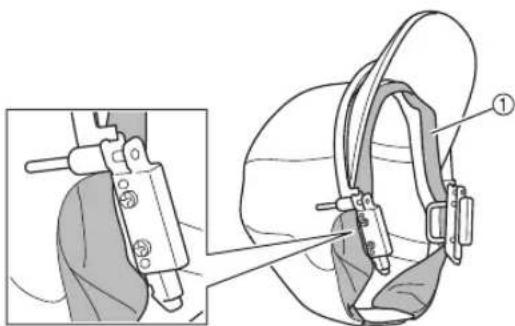

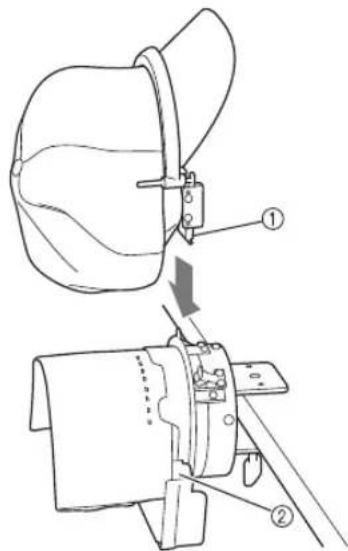

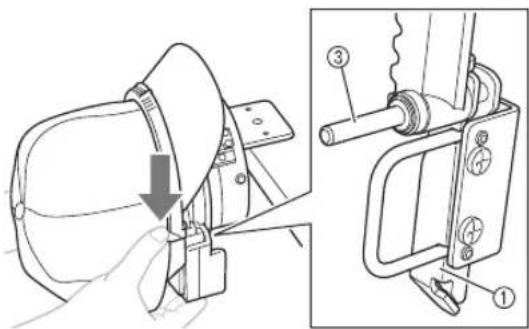

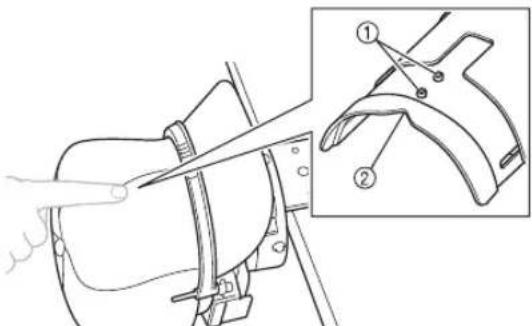

Extraiga el protector contra sudor de la gorra y colóquelo entre la patilla y el accesorio a cada lado del bastidor superior. 1 Protector contra sudor

Coloque el bastidor superior desde la parte superior, de modo que la pestaña situada a cada lado del bastidor superior encaje en la abertura situada a cada lado del bastidor inferior. 1 Pestaña del bastidor superior 2 Abertura en el bastidor inferior Sujetando con los dedos la parte inferior del bastidor inferior, empuje la patilla del bastidor superior hacia abajo con el pulgar. 3 Patilla del bastidor superior Nota

Si resulta difícil empujar hacia abajo la patilla del bastidor superior, empuje hacia abajo la parte central del bastidor superior con la mano para ayudar a bajar el bastidor superior. Realice este procedimiento en los lados izquierdo y derecho.10/15 ESPAÑOL

Compruebe que la línea central de la gorra esté alineada con los salientes y la muesca en forma de V de la parte central del dispositivo de montaje. Presione ligeramente el exterior de la gorra con la mano. 1 Salientes 2 Muesca en forma de V Recuerde Si la línea central de la gorra no está alineada con los salientes y la muesca en forma de V:

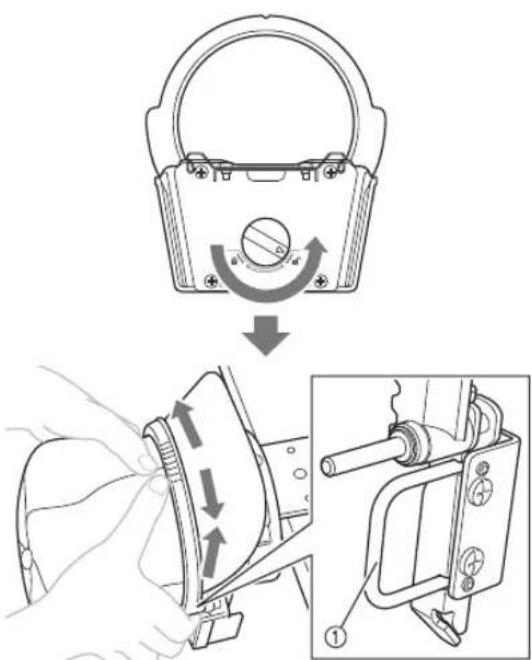

1. Coloque el mando de bloqueo del bastidor

inferior en la posición de desbloqueo.

2. Sujete las empuñaduras del bastidor

superior, tire del bastidor hacia arriba y vuelva a colocarlo de modo que quede nivelado en los lados izquierdo y derecho.

3. Vuelva a colocar el mando de bloqueo del

bastidor inferior en la posición de bloqueo.

4. Vuelva a realizar los pasos

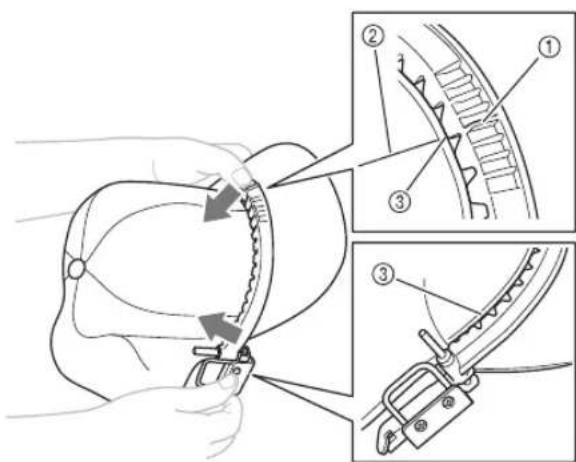

Compruebe que los dientes de la parte central y de los lados izquierdo y derecho del bastidor superior queden ajustados a la base de la visera de la gorra. 1 Base de la visera de la gorra

Tire del tejido de la gorra hacia fuera desde el centro para tensarlo.

Utilice las pinzas para sujetar la gorra. 1 Pinza

• Si desea más información acerca de las zonas que deben sujetarse con las pinzas, consulte el paso 1 de la sección “Retirar el bastidor superior del bastidor para gorras del bastidor inferior” en la página 7.

• Repita los pasos 9 y 0 en el otro lado para eliminar cualquier holgura y sujete el tejido con las pinzas.11/15

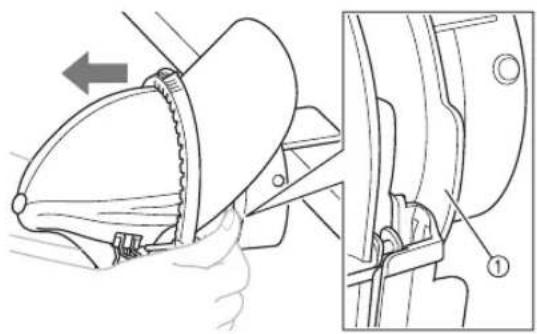

Retire el bastidor para gorras del dispositivo de montaje. Sujete las empuñaduras a ambos lados del bastidor para gorras y tire del bastidor de la forma mostrada. Seguramente le resultará más sencillo retirar el bastidor si ejerce fuerza sobre una sola empuñadura a la vez. 1 Empuñadura Q Colocación del bastidor para gorras en la máquina de bordar Se necesita la guía del bastidor para gorras para colocar el bastidor en la máquina. Antes de colocar el bastidor en la máquina, coloque la guía del bastidor en el carro.

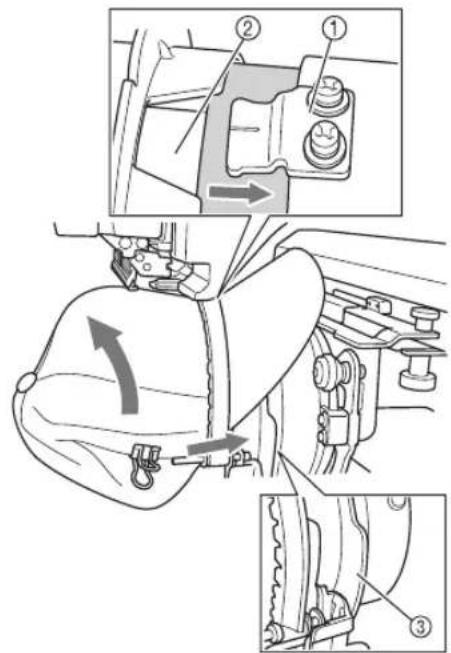

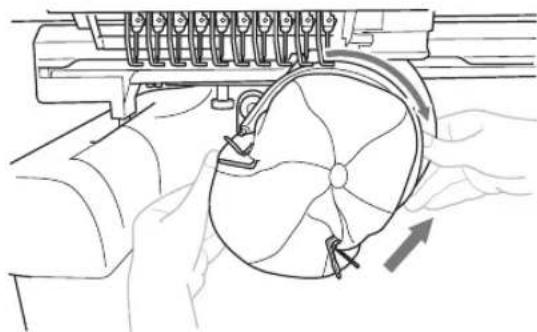

Coloque el bastidor en la guía. De la forma indicada, sitúe a un lado la zona de bordado al insertar el bastidor para gorras, de modo que la visera de la gorra no entre en contacto con la máquina de bordar.

• Asegúrese de que el bastidor no golpea ninguna otra pieza cercana, por ejemplo, el pie prensatela. Después de girar el bastidor para gorras de modo que la zona de bordado quede hacia arriba, alinee el aro de la guía del bastidor para gorras con el aro del bastidor para gorras. Moviendo el bastidor para gorras a derecha y a izquierda, alinee la muesca del bastidor para gorras con la placa de referencia de la guía del bastidor para gorras; a continuación, sujete las empuñaduras a ambos lados del bastidor para gorras y presiónelo hasta que encaje en su posición. 1 Placa de referencia de la guía del bastidor para gorras 2 Muesca del bastidor para gorras 3 Empuñadura X El bastidor para gorras está sujeto con tres soportes. Con esto finaliza la instalación del bastidor para gorras.

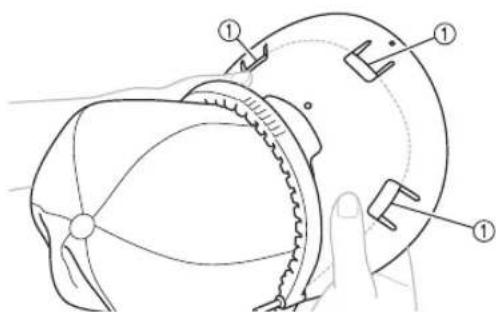

Coloque el protector de la visera de la gorra. Coloque los tres retenes (central, izquierdo y derecho) del protector de la visera de la gorra debajo de dicha visera y alinee el protector correctamente con el bastidor superior. 1 Retenes del protector de la visera

• El protector evita que la visera de la gorra roce con la máquina y resulte dañada durante la costura.

• Si existe espacio suficiente entre la visera de la gorra y la máquina, puede coserse sin el protector de la visera.12/15 ESPAÑOL Nota

Antes de coser, compruebe siempre la zona de bordado y confirme que la gorra no entrará en contacto con la máquina. Para más información acerca de cómo comprobar la zona de bordado, consulte el Manual de instrucciones de la máquina. O Si la visera de la gorra entra en contacto con la máquina, es posible que el bastidor superior no quede bien presionado. Consulte la “Nota” en el paso 6 de la sección “Coloque la gorra en su bastidor para gorras” en la página 8, y empuje firmemente hacia abajo el bastidor superior en el bastidor inferior. X Ya puede empezar a bordar la gorra. Q Retirar el bastidor para gorras Después de terminar de bordar, retire el bastidor y, a continuación, saque la gorra.

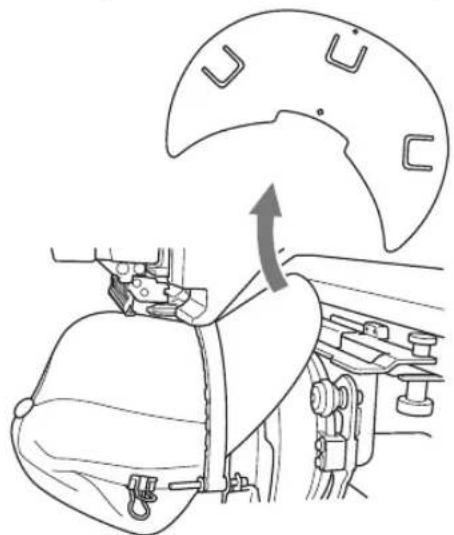

Retire el protector de la visera de la gorra.

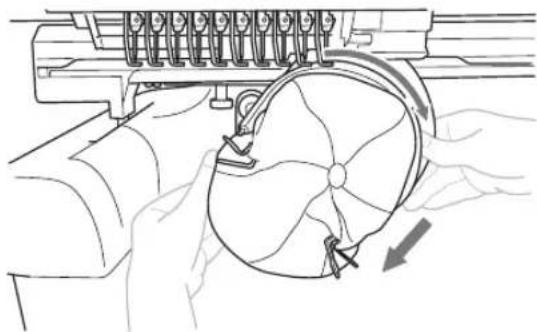

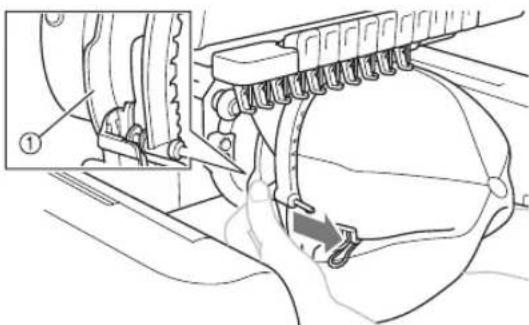

Retire el bastidor para gorras de la guía. Sujete las empuñaduras a ambos lados del bastidor para gorras y tire del bastidor de la forma mostrada. Seguramente le resultará más sencillo retirar el bastidor si ejerce fuerza sobre una sola empuñadura a la vez. 1 Empuñadura De la forma indicada, sitúe a un lado la zona de bordado al retirar el bastidor para gorras, de modo que la visera de la gorra no entre en contacto con la máquina de bordar.

• Asegúrese de que el bastidor no golpea ninguna otra pieza cercana, por ejemplo, el pie prensatela.

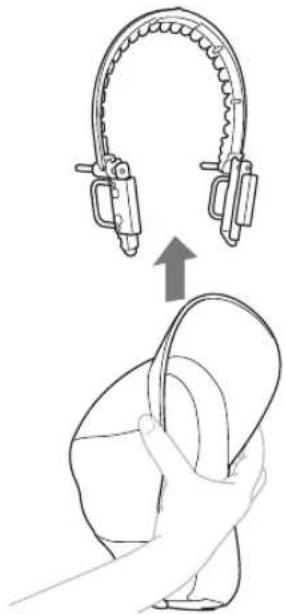

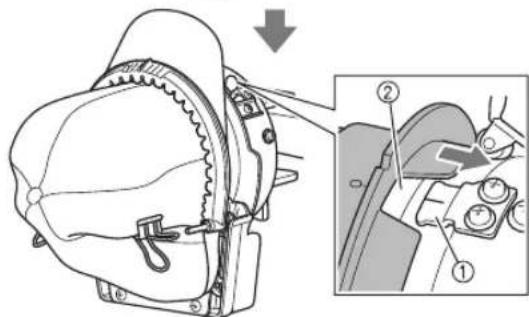

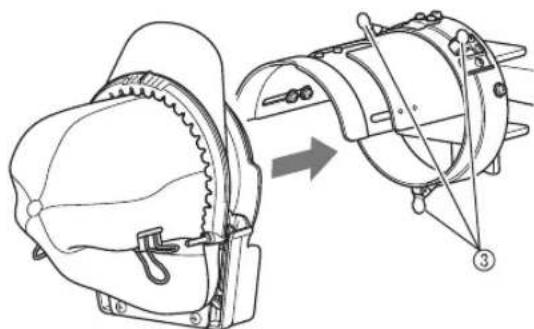

Coloque el bastidor para gorras en el dispositivo de montaje. Al colocar el bastidor inferior del bastidor para gorras, alinee la muesca del bastidor inferior con la placa de referencia del centro del dispositivo de montaje. 1 Placa de referencia del dispositivo de montaje 2 Muesca en el bastidor inferior 3 Soportes X El bastidor para gorras está sujeto con tres soportes.13/15

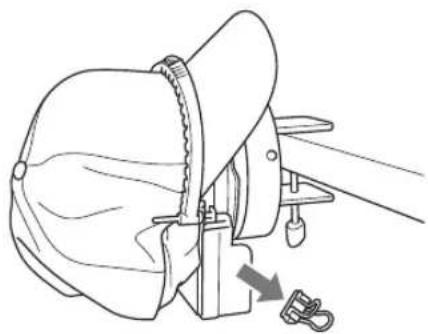

Retire las pinzas de la gorra.

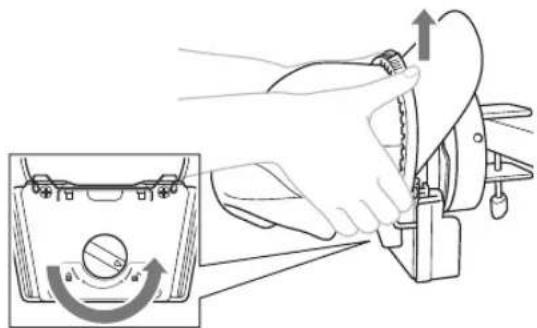

Coloque el mando de bloqueo del bastidor inferior en la posición de desbloqueo y retire el bastidor superior del bastidor inferior. Sujete las pinzas del bastidor superior y retire el bastidor.

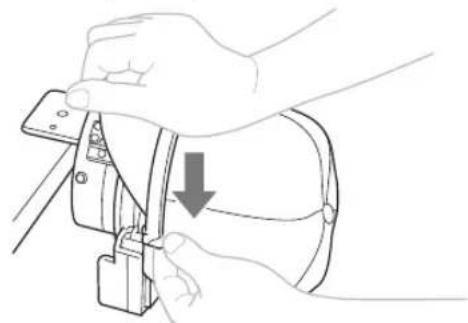

Apriete ligeramente la visera de la gorra y retire el bastidor superior de la gorra. Instalar el soporte del bastidor de bordado Después de terminar de bordar con el bastidor para gorras, retire el separador de la placa de la aguja y la guía del bastidor para gorras y vuelva a colocar el soporte del bastidor de bordado.

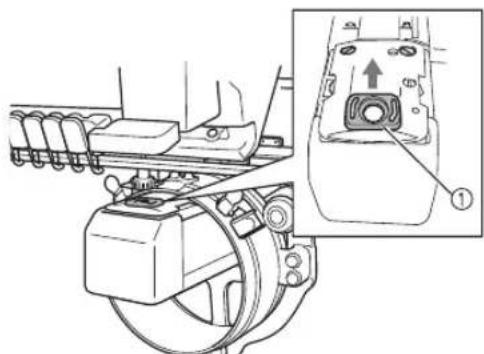

Retire el separador de la placa de la aguja. 1 Separador de la placa de la aguja

Afloje los dos tornillos de mariposa inferiores. 1 Tornillos de mariposa

Retire los dos tornillos de mariposa superiores. 1 Tornillos de mariposa14/15 ESPAÑOL

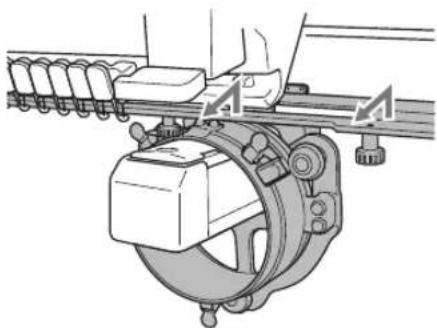

Retire la guía del bastidor para gorras. Nota O Asegúrese de que la guía del bastidor no golpea ninguna otra pieza cercana, por ejemplo, el pie prensatela.

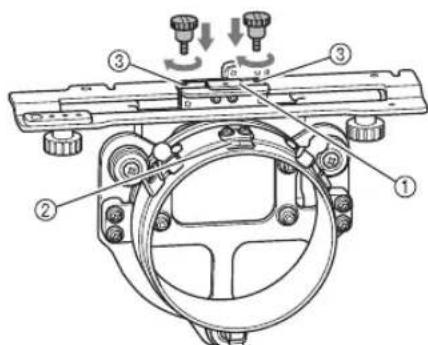

Después de alinear el orificio del protector contra sudor de la guía del bastidor para gorras con la línea central de la placa de referencia central, coloque los dos tornillos de mariposa que retiró en el paso 3 en los orificios de la parte superior y apriételos. 1 Orificio del protector contra sudor2 Línea central de la placa de referencia3 Orificios de la parte superior

• Instale los tornillos de mariposa en los orificios donde se instaló originalmente la guía del bastidor para gorras. X La parte móvil de la guía del bastidor está bien ajustada.

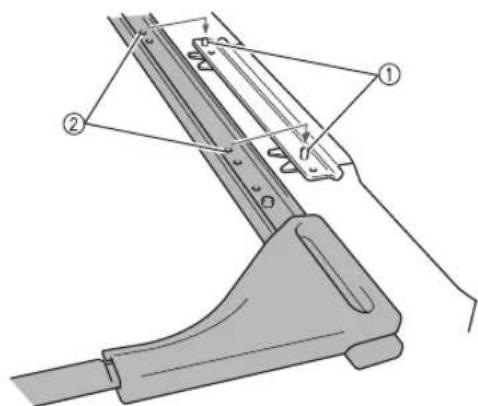

Alinee los orificios del soporte del bastidor de bordado con las patillas de la placa de montaje del bastidor del carro; a continuación, fije el soporte del bastidor de bordado con los dos tornillos de mariposa. 1 Patillas de la placa de montaje del bastidor del carro2 Orificios del soporte del bastidor

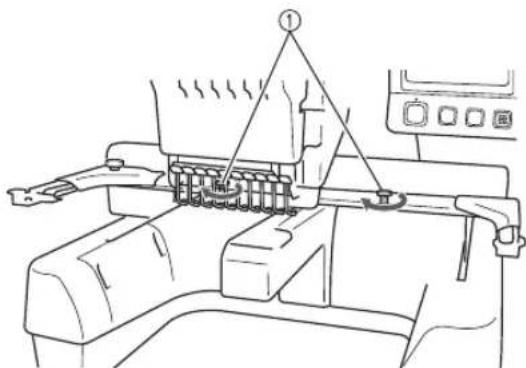

Ajuste el soporte del bastidor con los dos tornillos de mariposa. 1 Utilice los tornillos de mariposa incluidos con la máquina. AVISO O Apriete bien los tornillos de mariposa.15/15 Información digitalizada adicional Cuando cree un patrón de bordado con el bastidor para gorras, preste atención a los siguientes puntos para evitar problemas de registro (alineación incorrecta o huecos en el patrón).

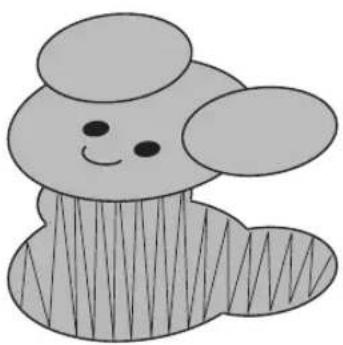

Cosa puntadas de refuerzo.

Empiece desde el centro del patrón de bordado y cosa hacia los extremos. Con esta máquina, el orden en el que están seleccionados los patrones cuando se combinan será el mismo en el que se coserán. Para el ejemplo siguiente, seleccione los patrones en el orden “E” → “A” → “B” → “R” para crear el patrón combinado “BEAR”. Nota O No cosa de un extremo al otro, de lo contrario el tejido podría arrugarse o encogerse.

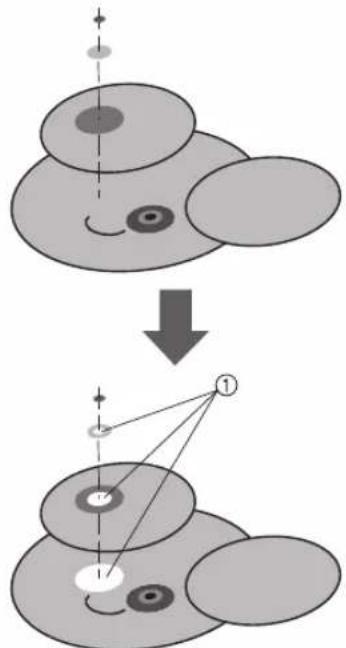

Cuando cosa contornos de patrones, asegúrese de que la anchura de la puntada para satén sea al menos de 2 mm y que la costura se solape al tejido al menos 1 mm. Compruebe también que no hay saltos de puntadas largas en el contorno de cada zona o letra. 1 Al menos 1 mm2 Al menos 2 mm AVISO Orden de costura incorrectoOrden de costura correcto O No cosa más de cuatro capas solapadas. 1 Especifique las zonas solapadas que no se van a coser.1/15 PORTUGUÊ
