MANUAL DE USUARIO Symphony BLSY BABY LOCK

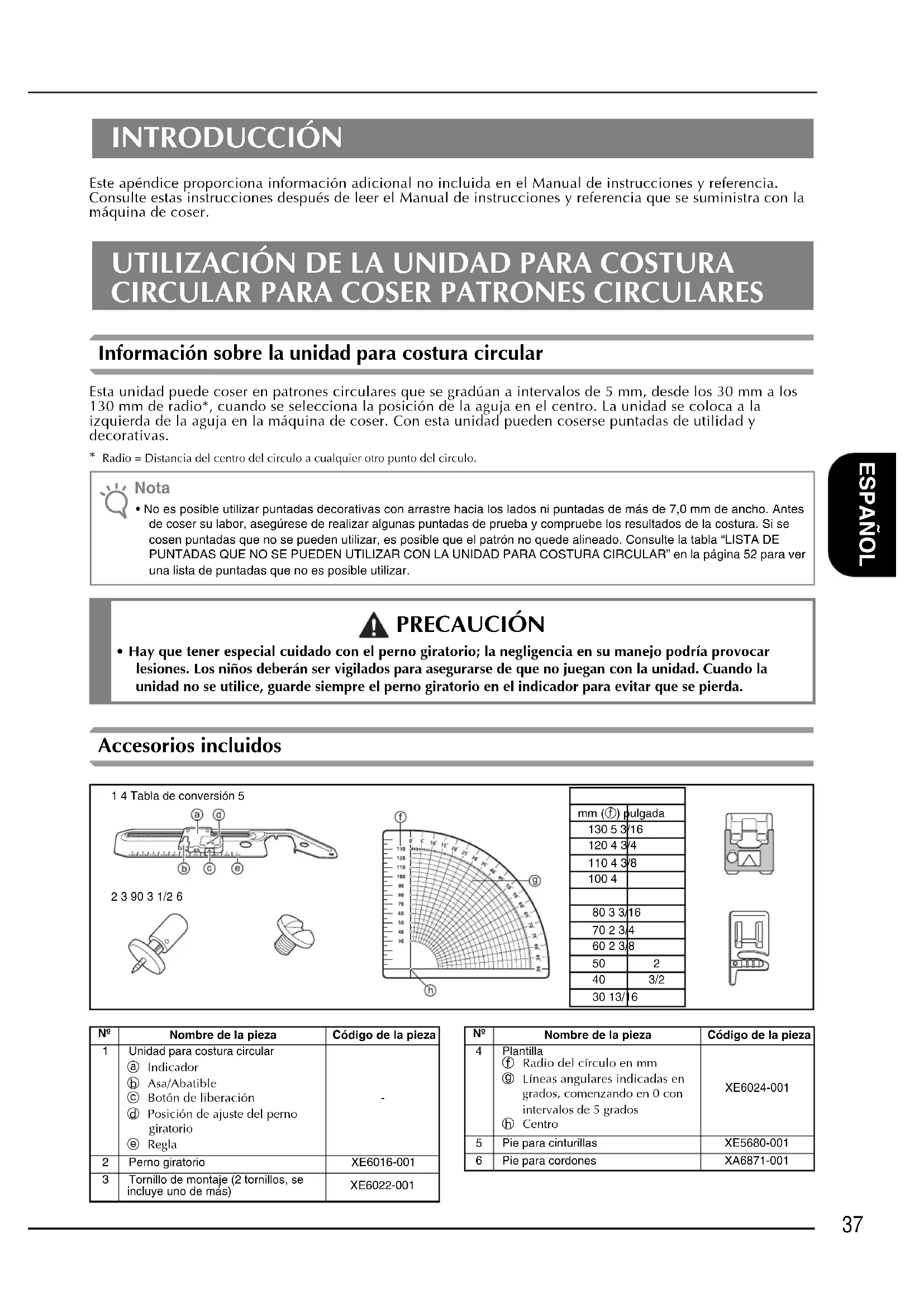

Información sobre la unidad para costura circular Esta unidad puede coser en patrones circulares que se gradúan a intervalos de 5 mm, desde los 30 mm a los 130 mm de radio*, cuando se selecciona la posición de la aguja en el centro. La unidad se coloca a la izquierda de la aguja en la máquina de coser. Con esta unidad pueden coserse puntadas de utilidad y decorativas. Radio = Distancia del centro del circulo a cualquier otro punto del circulo. Accesorios incluidos Nota

• No es posible utilizar puntadas decorativas con arrastre hacia los lados ni puntadas de más de 7,0 mm de ancho. Antes de coser su labor, asegúrese de realizar algunas puntadas de prueba y compruebe los resultados de la costura. Si se cosen puntadas que no se pueden utilizar, es posible que el patrón no quede alineado. Consulte la tabla “LISTA DE PUNTADAS QUE NO SE PUEDEN UTILIZAR CON LA UNIDAD PARA COSTURA CIRCULAR” en la página 52 para ver una lista de puntadas que no es posible utilizar. PRECAUCIÓN

• Hay que tener especial cuidado con el perno giratorio; la negligencia en su manejo podría provocar lesiones. Los niños deberán ser vigilados para asegurarse de que no juegan con la unidad. Cuando la unidad no se utilice, guarde siempre el perno giratorio en el indicador para evitar que se pierda.1 4 Tabla de conversión 5mm (f) pulgada130 5 3/16120 4 3/4110 4 3/8100 42 3 90 3 1/2 680 3 3/1670 2 3/460 2 3/850 240 3/230 13/16 Nombre de la pieza Código de la pieza1 Unidad para costura circulara Indicadorb Asa/Abatiblec Botón de liberaciónd Posición de ajuste del perno giratorioe Regla 2 Perno giratorio XE6016-0013 Tornillo de montaje (2 tornillos, se incluye uno de más)XE6022-0014 Plantillaf Radio del círculo en mmg Líneas angulares indicadas en grados, comenzando en 0 con intervalos de 5 gradosh CentroXE6024-0015 Pie para cinturillas XE5680-0016 Pie para cordones XA6871-001 Nombre de la pieza Código de la pieza38 Colocación de la unidad para costura circular

Coloque la unidad para costura circular a la izquierda, según se muestra en la figura.

• Las dos patillas de la parte inferior de la unidad encajarán en los orificios correspondientes de la placa de la aguja, de forma que la unidad quedará plana sobre la base de la máquina.

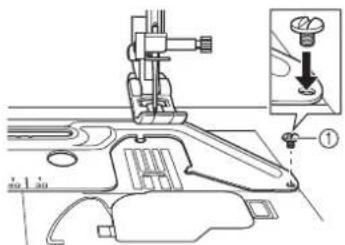

nserte el tornillo de la unidad para costura circular en el orificio que hay a la derecha de la placa de la aguja (a). a Tornillo de montaje

Apriete con firmeza el tornillo con el destornillador de disco que se incluye con la máquina. a Destornillador de disco Costura de un círculo

Deslice el indicador para que coincida con el tamaño de círculo que desee. Nota

• Se recomienda la utilización de la tabla extensible de la máquina de coser para controlar la tela con más suavidad.• No levante la tabla extensible cuando esté colocado el dispositivo para costura circular.• El perno giratorio puede soltarse si se levanta la tela colocada en la unidad para costura circular. Para levantar la tela, presione con suavidad sobre la parte superior del perno giratorio.• Al coser círculos más pequeños o utilizar tela con texturas rugosas o irregulares, es posible que no se consiga un círculo perfecto.• Algunos de los pies prensatela, como el pie para cuchilla lateral, no pueden utilizarse con esta unidad; pruebe siempre los pies para accesorios con la unidad.• Cuando utilice esta unidad, pruebe la velocidad de costura de la máquina para conseguir los mejores resultados.• A la hora de coser telas más grandes o prendas de vestir, asegúrese de que la tela o la prenda no quedan enganchadas en la máquina creando así arrastre o distorsión en el diseño.

• Enhebre la aguja de la máquina antes de colocar el perno giratorio en la unidad para costura circular. La palanca del enhebrador puede golpear el perno giratorio y dañar el perno o el mecanismo enhebrador de la máquina. Nota

• No deslice el indicador agarrando el perno giratorio; si lo hace, podría hacer que el perno se doblara o se rompiera.39 ESPAÑOL

Utilice un estabilizador que sea más grande qu el área de diseño , reforzando con un estabilizador más pequeño en el centro del círculo cuando cambias por la pieza original o el mismo perno del área repetida. a Revés de la tela b Estabilizador c Estabilizador de refuerzo d Zona del perno giratorio

Inserte el perno giratorio en el centro del círculo desde el derecho de la tela. a Perno giratorio b Centro del círculo c Derecho de la tela

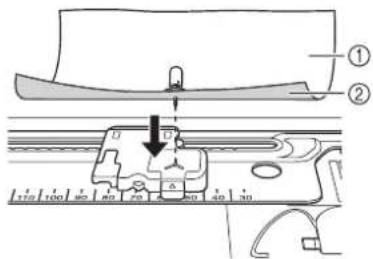

Presionando sobre la parte superior del perno giratorio, inserte el punto del perno giratorio en la marca “Y” de la unidad. a Derecho de la tela b Revés de la tela

Seleccione la puntada que desee y cosa dejando que la tela avance suavemente asegurándose de que no empuja ni tira de la tela, pues se produciría un círculo irregular.

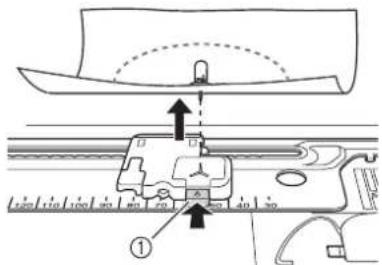

Una vez finalizada la costura, pulse siempre el botón de liberación para retirar el perno y la tela de la unidad para costura circular. a Botón de liberación Nota

• Siempre es necesario un estabilizador al coser en telas o prendas de vestir para evitar que se estiren o frunzan. El tipo de tela que se vaya a coser determinará si se debe emplear un estabilizador permanente, para planchar, temporal o adhesivo. Nota

• Al coser un círculo de diámetro pequeño, se recomienda que primero sujete con alfileres la tela en la unidad y, a continuación, ajuste el indicador al tamaño que desee. PRECAUCIÓN

• No deje el eje giratorio insertado en la tela o adjunto al accesorio circular. Al hacer esto, puede resultar en una herida accidental o daño a la maquina.40 Utilización de la plantilla de cuarto de círculo Cuando combine puntadas de utilidad o decorativas o repita una puntada individual, utilice la plantilla incluida a modo de guía.

Marque el eje central (centro del círculo) antes de coser la tela (a).

Seleccione la puntada que desee y el tamaño del círculo utilizando las marcas de la unidad y, a continuación, coloque la tela en la unidad.

Cosa una sola puntada o un patrón de combinación de puntadas (b).

Retire la tela o la prenda de vestir de la unidad.

Dibuje, con un lápiz que se pueda borrar, dos líneas desde el eje central, una al comienzo del patrón de costura y la otra al final del mismo. a Eje centralb Puntada individual/Combinación de puntadasc Comienzo de la puntadad Fin de la puntada

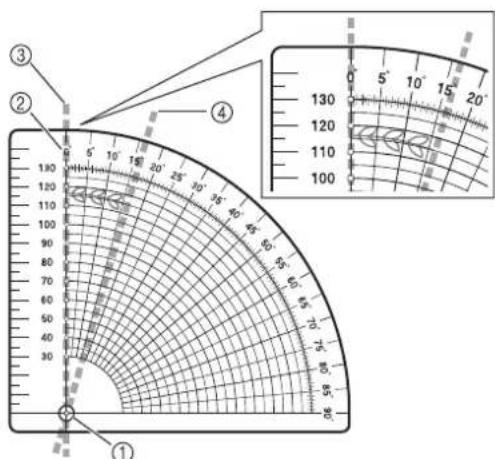

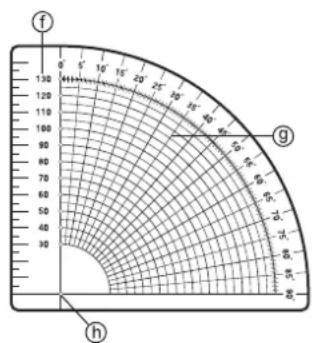

Coloque la plantilla encima del diseño, alineando el eje central con la marca central de la plantilla (a). A continuación, coloque la línea de 0 grados (b) de la derecha de la plantilla al comienzo de la puntada (c). a Centro de la plantillab Línea de 0 gradosc Comienzo de la puntadad Final de la puntada

Compruebe la línea al final de la puntada (d) y anote los grados aproximados. Con un círculo que mida 360 grados, divida el largo de la puntada (la medida de grado/puntada) entre 360 y eso le dará un recuento aproximado de las repeticiones de la puntada. EJEMPLO: su puntada tiene 16 grados de largo, entonces: 360 dividido entre 16 es igual a 22,5 repeticiones. Uso de los pies prensatela incluidos Mediante la utilización de los pies prensatela incluidos, podrá embellecer sus labores de costura dándolas un aspecto profesional con su estilo personal.

■ PIE PARA CINTURILLAS

Puede utilizar una amplia variedad de cinturillas hasta de 5 mm de ancho, utilizando puntadas rectas, puntadas de zig-zag y algunas puntadas decorativas. Nota

• No es un recuento exacto debido a diversas variables; por ejemplo, el largo de la puntada, la tela empleada, el hilo y el estabilizador. Dependiendo de la puntada empleada, podrá ajustar su largo aumentándolo o disminuyéndolo para conseguir un ajuste mejor de forma que el círculo se cierre sin que quede solapado o demasiado corto (a). • Cosa siempre una versión de prueba del diseño comprobando el largo y el ancho de la puntada y la dirección de la costura, asegurándose de que sean apropiados para la labor.• Si el patrón se solapa, puede ser necesario realizar más cálculos.Ejemplo: patrón demasiado corto Fin de la puntada PRECAUCIÓN

• No utilice este pie al coser con cinturillas de tejido denso en las que es difícil que la aguja penetre con facilidad. Si lo hace, la aguja podría romperse, dañarse y/o provocar lesiones.41 ESPAÑOL

Afloje el tornillo de la placa de la guía del pie y deslice la placa para que se ajuste al ancho de la cinturilla. a Placa

Inserte la cinturilla a través de la guía antes de colocar el pie en la máquina.

Apriete el tornillo y tire de la cinturilla hacia la parte posterior del pie para coser cinturillas.

Coloque el pie en la máquina.

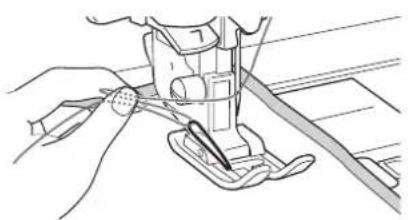

Seleccione la puntada que desee y cosa de forma circular guiando suavemente la cinturilla.

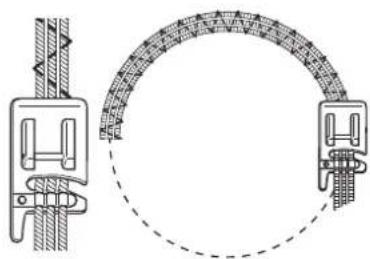

Puede embellecer sus labores utilizando de 1 a 3 cordones de hilos decorativos.

Deslice un cordón desde la derecha del pie prensatela introduciéndolo en cada guía (para utilizar un solo cordón, utilice la guía central).

Coloque los cordones debajo y por detrás del pie para cordones.

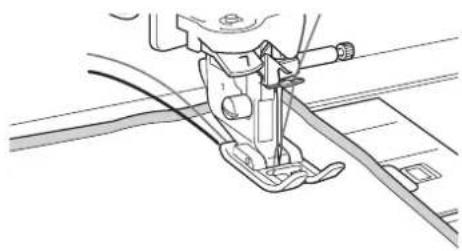

Seleccione la puntada de zig-zag o la puntada decorativa y cosa de manera circular guiando suavemente los cordones. Nota

• Cuando se cosan puntadas de zig-zag o decorativas, ajuste el ancho de la puntada de forma que sea ligeramente superior al ancho de la cinturilla o del cordón.42 CREACIÓN DE EFECTOS DECORATIVOS CON BOBINAS Acerca de los efectos decorativos con bobinas Puede crear bonitos bordados, con un aspecto tridimensional, enrollando la bobina con hilo o cinta pesados de un grosor superior al permitido para la aguja de la máquina. La cinta o hilo decorativos se verá por el derecho de la tela al coser con el revés de la tela hacia arriba.

1. Costuras de utilidad 2. Costuras decorativas 3. Costura libre43

ESPAÑOL Materiales necesarios ■ Caja de la bobina y tapa de bobina con guía de cable a Caja de la bobina (gris)Hay una muesca en la zona indicada con la letra “A”.b Tapa de bobina con guía de cable (para crear efectos decorativos con bobinas o colocar cordones con un solo orificio).Hay dos pequeños salientes con forma de v en la parte trasera de la tapa de la bobina, indicados con la letra “B”. Estos salientes sujetan la bobina para que no se salga cuando se tire del hilo grueso. ■ Hilo inferior Se recomiendan los siguientes tipos de hilos para los efectos decorativos con bobinas.

• Si se utiliza cinta ancha o hilo grueso, se recomienda realizar una costura de prueba con y sin aplicar tensión a la caja de la bobina para ver qué es lo que proporciona mejores resultados. Si se usa cinta con un ancho de 3,5 mm (aprox. 1/8 pulg.), se recomienda no aplicar tensión a la caja de la bobina. Consulte la página 46 para obtener instrucciones más detalladas. ■ Hilo superior Los tipos de hilo superior que pueden utilizarse varían según el acabado que se desee obtener. Con hilo de bordar a máquina (de poliéster), hilo de poliéster multiusos o hilo monofilamentado (de nailon transparente), es posible modificar el aspecto de un mismo diseño numerosas veces con sólo seleccionar un peso y/o color de hilo superior diferente. Si no desea que se vea el hilo superior, se recomienda utilizar hilo monofilamentado o hilo de poliéster de poco grosor (50 wt. o más) del mismo color que el hilo inferior. ■ Aguja Use una aguja adecuada para el hilo superior y la tela empleados. Consulte “Combinaciones de tela/hilo/ aguja” (en el capítulo “CAMBIO DE LA AGUJA”) en el Manual de instrucciones y referencia. ■ Pie prensatela Costuras de utilidad o costuras decorativas: pie para monogramas “N” Costura libre: pie para acolchado libre “C”, pie para acolchado libre de punta abierta “O” o pie para acolchado repetido libre “E” ■ Tela Asegúrese de realizar algunas puntadas de prueba en un retal con los mismos hilos y de la misma tela que vaya a utilizar para la labor de costura. Hilo decorativo o hilo de bordar a mano n.º 5 o más fino Cinta trenzada flexible Cinta de bordar fina (de seda o similar) (se recomienda 3,5 mm (aprox. 1/8 pulg.) o menos) Nota

• No utilice hilo con un peso superior al hilo de bordar a mano n.º 5.• Algunos tipos de hilos pueden no resultar adecuados para bobinas. Asegúrese de realizar algunas puntadas de prueba antes de comenzar la labor de costura. Nota

• Los resultados de la costura pueden verse afectados por el tipo de tela que se utilice. Antes de comenzar la labor de costura, asegúrese de realizar algunas puntadas de prueba en un retal que sea igual que la tela que vaya a emplear.44 Hilo superior

Coloque una aguja adecuada para el hilo superior y la tela empleados. Para obtener más información sobre cómo colocar la aguja, consulte “CAMBIO DE LA AGUJA” en el Manual de instrucciones y referencia.

Coloque el pie prensatela. Para obtener más información sobre cómo colocar el pie prensatela, consulte “CAMBIO DEL PIE PRENSATELA” en el Manual de instrucciones y referencia.

Enhebre la máquina con el hilo superior. Para obtener más información sobre cómo enhebrar la máquina, consulte “Enhebrado del hilo superior” en el Manual de instrucciones y referencia. Preparación del hilo de la bobina Para poder crear efectos decorativos con bobinas, es necesario reemplazar la caja de la bobina por la caja para efectos decorativos con bobinas. Antes de crear estos efectos decorativos, limpie la caja de la bobina y la guía.

Suba la aguja y el pie prensatela y, a continuación, apague la máquina.

Extraiga la unidad de cama plana.

Agarre ambos lados de la cubierta de la placa de la aguja y, a continuación, deslícela hacia usted para retirarla. a Cubierta de la placa de la aguja

Utilice el cepillo de limpieza que se incluye con la máquina o una aspiradora para eliminar la pelusa y el polvo de la guía y la zona de alrededor. a Cepillo de limpieza b Guía

Pase un paño suave y sin pelusa por la caja de la bobina (gris) para limpiarla.

Introduzca la caja de la bobina (gris) de tal manera que la marca S de la caja de la bobina quede alineada con la marca ● de la máquina como se muestra a continuación. a Marca S b Marca ●45 ESPAÑOL

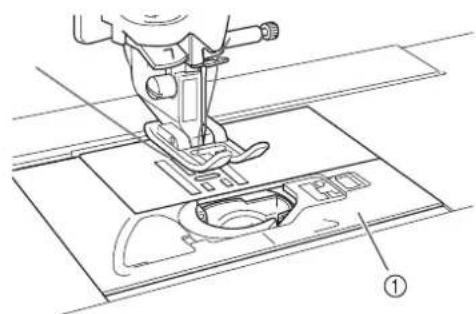

Coloque la cubierta de la placa de la aguja. Para obtener más información sobre cómo colocar la cubierta de la placa de la aguja, consulte “Limpieza de la guía” en el Manual de instrucciones y referencia. a Cubierta de la placa de la aguja

Coloque la unidad de cama plana.

Introduzca la punta del hilo desde el carrete por el orificio de la bobina, de dentro a fuera. Sujete la punta del hilo mientras lo enrolla en la bobina a mano. Después de enrollar la bobina hasta llenarla como se muestra a continuación (aprox. 80%), corte el hilo.

Con unas tijeras, corte con cuidado la punta del hilo lo más cerca posible de la bobina. a Extremo del hilo enrollado

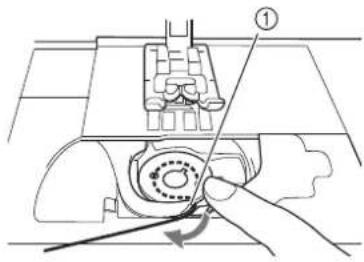

Coloque la bobina enrollada con el hilo. Deberá aplicar tensión o no al hilo de la bobina según el tipo de hilo empleado. Nota

• La caja de la bobina (gris) no se puede utilizar para otras costuras distintas de los efectos decorativos con bobinas. Después de crear efectos decorativos con bobinas, consulte los pasos indicados en “Preparación del hilo de la bobina” para quitar y limpiar la caja de la bobina (gris) y, a continuación, vuelva a colocar la caja de la bobina normal (negra). PRECAUCIÓN

• Asegúrese de utilizar la caja de la bobina (gris) al crear efectos decorativos con bobinas. El uso de cualquier otra caja de bobina puede causar que el hilo se enrede o dañar la máquina.• Asegúrese de que la caja de la bobina está colocada correctamente. Si no lo estuviera, el hilo podría enredarse o la máquina podría sufrir una avería. PRECAUCIÓN

• Cuando cree efectos decorativos con bobinas, utilice la tapa de bobina con guía de cable (para crear efectos decorativos con bobinas y colocar cordones) pues, de lo contrario, la aguja podría romperse o el hilo podría enredarse. PRECAUCIÓN

• Asegúrese de utilizar la bobina suministrada o una diseñada específicamente para esta máquina de coser (clase 15). El uso de cualquier otro tipo de bobinas podría causar daños o lesiones personales.Tamaño real11,5 mm (aprox. 7/16 pulg.)Este modelo Otros modelos Nota

• Enrolle el hilo en la bobina lentamente y de manera uniforme.• Para obtener los mejores resultados, enrolle la bobina sin retorcer el hilo. PRECAUCIÓN

• Si el hilo sobresale demasiado por la parte superior de la bobina, la aguja podría romperse o el hilo podría enredarse. Recuerde Si resulta difícil introducir la punta del hilo por el orificio de la bobina, sujete la punta y enrolle el hilo en la base interna para enrollar la bobina. A continuación, corte con cuidado la punta del hilo para que no sobresalga por el lateral de la bobina.46 ■ Si se aplica tensión al hilo de la bobina Inserte la bobina en la caja de la bobina de forma que el hilo se desenrolle desde el lado izquierdo. Pase el hilo con cuidado por la ranura en la cubierta de la placa de la aguja, como se muestra a continuación.a Ranura en la cubierta de la placa de la aguja ■ Si no se aplica tensión al hilo de la bobina Si el hilo de la bobina de la costura de prueba está demasiado tenso, y no se corrige ajustando la tensión de la caja de la bobina, no pase el hilo por el resorte de tensión.Sujete la bobina con la mano izquierda de tal manera que el hilo se desenrolle desde el lado derecho, y sujete el extremo del hilo con la mano derecha.

Saque el hilo de la bobina unos 8 cm (aprox. 3 pulg.).

Encienda la máquina de coser y pulse

• La pantalla cambia, y todas las teclas y los botones de operación se bloquean. PRECAUCIÓN

• Al enrollar la bobina, asegúrese de que el hilo no se deshilacha. Si cose con hilo deshilachado, el hilo podría engancharse en el resorte de tensión de la caja de la bobina o podría enredarse totalmente, así como causar daños en la máquina.• No guíe todo el hilo de la bobina por la ranura en la cubierta de la placa de la aguja, ya que el hilo inferior no se enhebrará correctamente. Enhebre solamente hasta donde se muestra a continuación. Nota

• Si, en la pantalla de ajustes, aparece la “Pantalla de presentación ( )” ajustada en “ON”, pulse en cualquier parte de la pantalla LCD antes de pulsar el icono .47 ESPAÑOL

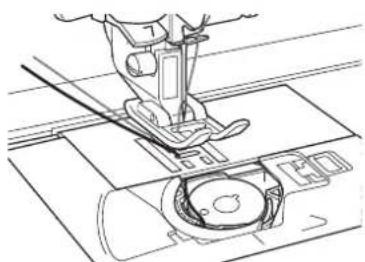

Sujete ligeramente el extremo del hilo superior mientras gira la polea hacia usted (hacia la izquierda) hasta que la marca de la polea coincida con la línea de la máquina.

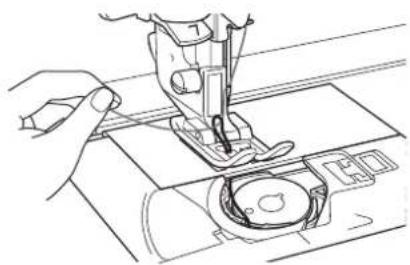

Tire con suavidad del hilo superior para pasar el hilo de la bobina por la placa de la aguja.

• Del orificio en la placa de la aguja saldrá un lazo del hilo de la bobina.

Utilice la palanca del pie prensatela para subir el pie prensatela.

Inserte unas tenacillas por el lazo del hilo de la bobina y tire de este hilo para pasarlo por encima de la placa de la aguja.

Alinee el hilo superior y el hilo de la bobina y, a continuación, saque unos 10 cm (aprox. 4 pulg.) de ambos hilos y páselos por debajo del pie prensatela hacia la parte trasera de la máquina.

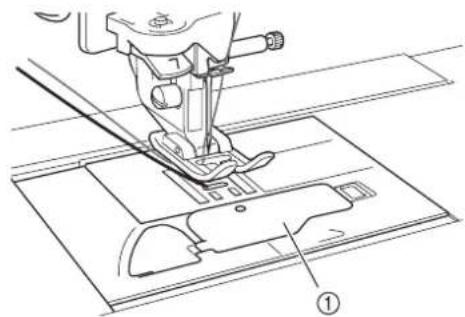

Coloque la tapa de bobina con guía de cable (para crear efectos decorativos con bobinas y colocar cordones). a Tapa de bobina con guía de cable (para crear efectos decorativos con bobinas y colocar cordones)

Pulse o en la pantalla.

• Todas las teclas y los botones de operación se desbloquearán, y se mostrará la pantalla anterior. Colocación de la tela y costura

Seleccione una puntada. Para este ejemplo, pulse . Nota

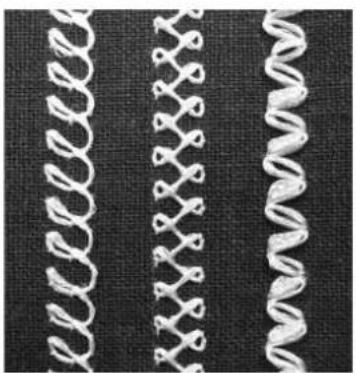

• Los tipos de puntadas que se recomiendan para crear efectos decorativos con bobinas son puntadas abiertas “sueltas”.• Asegúrese de realizar algunas puntadas de prueba con los mismos hilos y la misma tela que vaya a utilizar en la labor para comprobar los resultados de la costura.• El hilo de la bobina podría enredarse debido al tipo de patrón e hilo empleados. Dado que podría provocar que la aguja se rompiese, detenga la costura inmediatamente si esto llegara a producirse. Apague la máquina y corte el hilo enredado con unas tijeras. A continuación, limpie la guía y la caja de la bobina tal y como se describe en “Preparación del hilo de la bobina” en la página 44. Recuerde

• Para obtener los mejores resultados, seleccione un largo y un ancho de puntada superiores. Según el tipo de puntada que seleccione, es posible que no pueda cambiar el largo y el ancho de puntada.• Según la tela empleada, las puntadas pueden amontonarse. Se recomienda seleccionar una puntada sencilla y coser algunas puntadas de prueba para comprobar los resultados de la costura.Ejemplos de puntadas sencillas: , ,48

Ajuste la tensión del hilo superior. Para obtener más información sobre cómo ajustar la tensión del hilo superior, consulte “Ajuste de la tensión del hilo” en el Manual de instrucciones y referencia.

Asegúrese de que las funciones de corte automático del hilo ( ) y costura de remate/en reversa automática ( ) están desactivadas.

Coloque un estabilizador encima (revés) de la tela.

Si el hilo es demasiado grueso para que atraviese la tela hasta la superficie de la máquina, use un punzón para hacer un orificio en la tela al principio de la costura para introducir el hilo por la abertura.

• La pantalla cambia, y todas las teclas y los botones de operación se bloquean.

Utilice la palanca del pie prensatela para subir el pie prensatela.

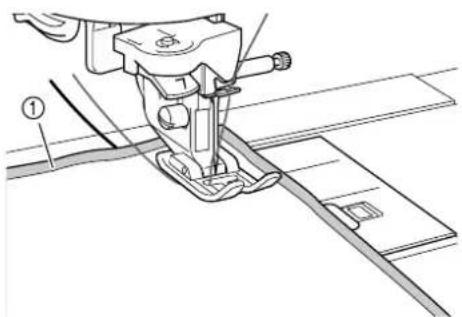

Con el revés de la tela hacia arriba, coloque la tela debajo del pie prensatela. a Revés de la tela

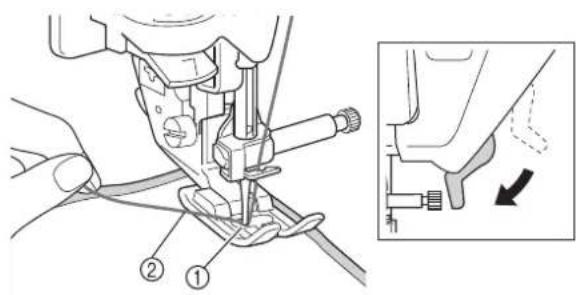

Gire la polea hacia usted (hacia la izquierda) para insertar la aguja en la tela o en el oficio realizado. Coloque el hilo superior por encima del pie prensatela, sujételo ligeramente y, a continuación, baje la palanca del pie prensatela. a Orificiob Hilo superior por encima del pie prensatela

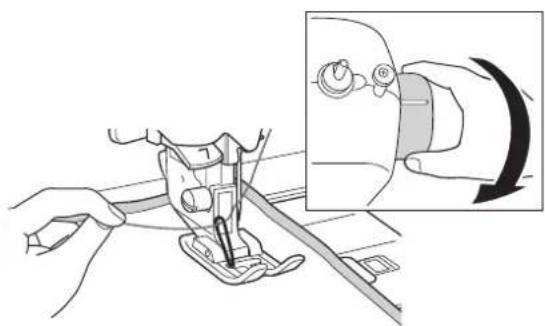

Tire con suavidad del hilo superior y gire la polea hacia usted (hacia la izquierda) hasta que la marca de la polea coincida con la línea de la máquina.

• Del orificio en la tela saldrá un lazo del hilo de la bobina. Recuerde Se recomienda un ajuste entre 6 y 8 para la tensión del hilo superior. PRECAUCIÓN

• Antes de comenzar la costura, asegúrese de que la función de corte automático del hilo está desactivada. Si comienza a coser con esta función activada, el hilo podría enredarse o la máquina podría sufrir una avería. Nota

• El tipo y peso del estabilizador dependerá del hilo y la tela empleados.49 ESPAÑOL

Suba la palanca del pie prensatela y, con unas tenacillas, tire del hilo de la bobina y pase el extremo del hilo hasta la parte superior de la tela.

Alinee el hilo superior y el hilo de la bobina, y páselos por debajo del pie prensatela hacia la parte trasera de la máquina.

Mientras sujeta con suavidad los hilos en la parte trasera de la máquina, gire la polea para volver a insertar la aguja en la tela o en el orificio realizado y, a continuación, baje la palanca del pie prensatela.

Pulse o en la pantalla.

• Todas las teclas y los botones de operación se desbloquearán, y se mostrará la pantalla anterior.

Seleccione una velocidad baja, sujete con suavidad los hilos por detrás del pie prensatela y comience a coser.

Cuando haya alcanzado el final de la zona de costura, detenga la máquina.

Suba la aguja y el pie prensatela.

Deje unos 10 cm (aprox. 4 pulg.) de hilo en los extremos y córtelos con unas tijeras. a 10 cm (aprox. 4 pulg.) Nota

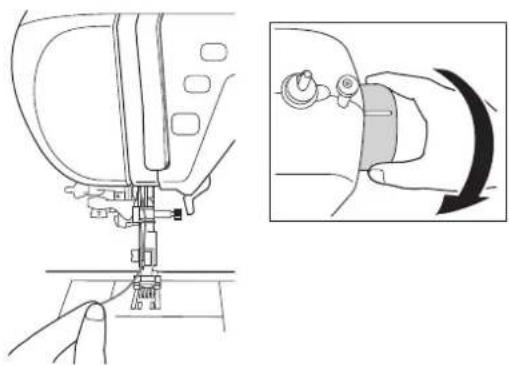

• Si no sale el hilo de la bobina, sujete el hilo superior como se muestra a continuación para tirar del hilo de la bobina. a Hilo superior Nota

• Tire del hilo sujetando la tela para que no se mueva. Nota

• Antes de comenzar a coser, compruebe que la bobina contiene suficiente hilo. Nota

• No cosa puntadas de refuerzo o en reversa al final de la costura, pues los hilos podrían enredarse o la aguja podría romperse. Además, podría resultar difícil tirar del hilo de la bobina hasta el revés de la tela. Nota

• No pulse el botón de “corte de hilo” para cortar los hilos, pues la máquina podría sufrir una avería.50 ■ Acabado de los extremos del hilo

Cuando termine de coser, utilice una aguja de coser a mano para tirar del hilo de la bobina hasta el revés de la tela. a Revés de la telab Hilo de la bobina

Desde el revés de la tela, ate los hilos de la bobina y superior a mano. Corte el hilo sobrante con unas tijeras. a Revés de la telab Derecho de la tela

Si no se han obtenido los resultados deseados, ajuste la tensión del hilo de la bobina y del hilo superior, y repita la costura. Para obtener más información, consulte “Ajuste de la tensión del hilo”. Ajuste de la tensión del hilo Después de coser algunas puntadas de prueba y comprobar los resultados de la costura, ajuste las tensiones de los hilos en caso necesario. Tras ajustar las tensiones, asegúrese de realizar algunas puntadas de prueba para comprobar los resultados de la costura. ■ Ajuste de la tensión del hilo superior Consulte “Ajuste de la tensión del hilo” en el Manual de instrucciones y referencia. Se recomienda un ajuste entre 6 y 8 para la tensión del hilo superior. ■ Ajuste de la tensión del hilo de la bobina Si no se obtiene la costura deseada después de ajustar la tensión del hilo superior, ajuste la tensión del hilo de la bobina. Para ajustar la tensión del hilo de la bobina, gire el tornillo de cabeza ranurada (–) de la caja de la bobina (gris) para crear efectos decorativos con bobinas.a No gire el tornillo Phillips (+).b Ajuste con un destornillador (pequeño).Para aumentar la tensión del hilo de la bobina, gire el tornillo de cabeza ranurada (–) entre 30° y 45° hacia la derecha.Para disminuir la tensión del hilo de la bobina, gire el tornillo de cabeza ranurada (–) entre 30° y 45° hacia la izquierda. Nota

• Si resulta difícil pasar el hilo de la bobina por el ojo de una aguja de coser a mano, utilice una aguja de bordado de cintas para tirar del hilo hasta el revés de la tela. En caso contrario, use un punzón para tirar del hilo de la bobina. Nota

• Para asegurarse de que los hilos no se deshacen después de atarse, ponga una gota de pegamento para tela en los nudos. Nota

• Al girar el tornillo de la caja de la bobina (gris), puede que empuje hacia arriba la placa del resorte, como se muestra a continuación.Si esto ocurre, presione suavemente sobre la placa con un destornillador para que quede más baja que la superficie de la caja de la bobina (gris) y, a continuación, introduzca la caja de la bobina en la máquina.a Placa del resorte51 ESPAÑOL Solución de problemas A continuación se indican diversas soluciones para pequeños problemas. Si el problema continúa, póngase en contacto con el proveedor autorizado más cercano. ■ El hilo se cortó automáticamente por equivocación y el hilo de la bobina está enganchado en la máquina

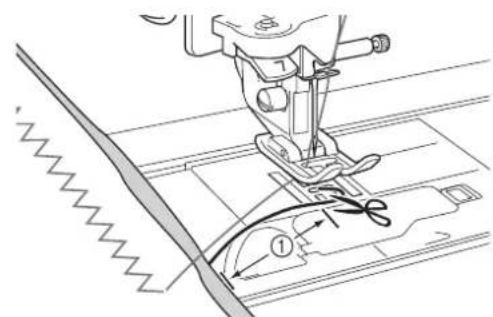

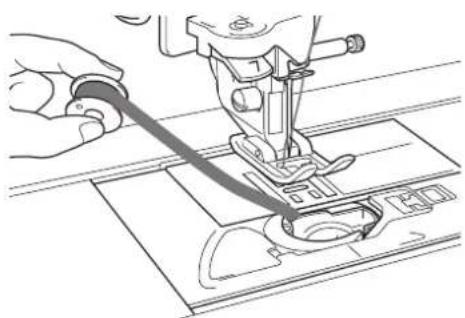

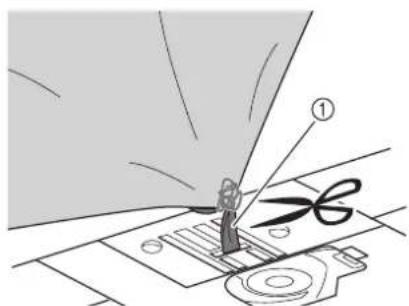

Corte el hilo cerca de la tela y por encima de la placa de la aguja y, a continuación, retire la tela.a Hilo Retire la bobina y sujétela hacia el lado izquierdo de la máquina. Baje el pie prensatela. Tense ligeramente el hilo de la bobina sujetándolo hacia el lado izquierdo del pie prensatela. Pulse de nuevo el botón de “corte de hilo”. ■ El patrón de costura no está bien alineado Consulte “Ajuste de la tensión del hilo” y aumente la tensión del hilo superior. Si el patrón sigue sin estar alineado, disminuya la tensión del hilo de la bobina.a Tensión correctab El hilo superior está demasiado flojo, o el hilo de la bobina está demasiado tenso. ■ El hilo de la bobina se engancha en el resorte de tensión de la caja de la bobina Cosa sin aplicar tensión al hilo de la bobina. (Consulte “Si no se aplica tensión al hilo de la bobina” en la página 46). PRECAUCIÓN

• NO ajuste la posición del tornillo Phillips (+) situado en la caja de la bobina (gris), ya que esta última podría dañarse y quedar inservible.• Si resulta difícil girar el tornillo de cabeza ranurada (-), no ejerza fuerza. Si gira demasiado el tornillo o ejerce fuerza en cualquiera de las direcciones (de rotación), la caja de la bobina podría dañarse. Si se producen daños, es posible que la caja de la bobina no mantenga la tensión adecuada. Nota

• Si el hilo de la bobina está tenso, no será posible pasarlo por el resorte de tensión cuando se coloque la bobina en la caja de la bobina. (Consulte “Si no se aplica tensión al hilo de la bobina” en la página 46). PRECAUCIÓN

• No tire del hilo con demasiada fuerza, pues la máquina podría sufrir una avería.52 LISTA DE PUNTADAS QUE NO SE PUEDEN UTILIZAR

CON LA UNIDAD PARA COSTURA CIRCULAR

• No utilice el pie para sobrehilado “G”, la cuchilla lateral “S” o el pie para puntada invisible “R” aunque aparezcan en la pantalla como pie prensatela para utilizar con la puntada seleccionada. Categoría Puntadas que no se pueden utilizar 1* - Todas pueden utilizarse 2*- Todas pueden utilizarse

3 - Todas pueden utilizarse

4 - No puede utilizarse ninguna

5 - 01, 03, 04, 05, 06, 08, 09, 10

Q Todas pueden utilizarse

7 - Todas pueden utilizarse

9 - Todas pueden utilizarse

11 - Todas pueden utilizarse
