Intitulé	Description
Type d'instrument	Instrument de musique
Alimentation	Alimentation secteur
Connectivité	Entrées et sorties audio, USB
Dimensions	Dimensions compactes pour un transport facile
Poids	Poids léger pour une manipulation aisée
Utilisation	Idéal pour les performances live et les répétitions
Maintenance	Nettoyage régulier recommandé, vérification des connexions
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Accessoires inclus	Câbles, alimentation, manuel d'utilisation
Garantie	Garantie constructeur standard

FOIRE AUX QUESTIONS - FX 300 LD Systems

Comment puis-je connecter le LD Systems FX 300 à mon ordinateur ?

Pour connecter le LD Systems FX 300 à votre ordinateur, utilisez un câble USB. Branchez une extrémité à l'appareil et l'autre à un port USB disponible sur votre ordinateur. Assurez-vous que les pilotes sont installés si nécessaire.

Quel type de microphone est compatible avec le LD Systems FX 300 ?

Le LD Systems FX 300 est compatible avec la plupart des microphones dynamiques et à condensateur. Assurez-vous d'utiliser un microphone avec une connexion XLR.

Comment ajuster les effets audio sur le LD Systems FX 300 ?

Utilisez les boutons de contrôle situés sur le panneau avant de l'appareil pour ajuster les différents effets. Consultez le manuel d'utilisateur pour des instructions détaillées sur chaque effet.

Que faire si le son est faible ou distordu ?

Vérifiez le niveau de gain et assurez-vous qu'il n'est pas trop bas. Vérifiez également les connexions de votre microphone et assurez-vous qu'il n'y a pas de câbles défectueux. Enfin, consultez les paramètres d'égalisation.

Le LD Systems FX 300 fonctionne-t-il avec des appareils Android ?

Oui, le LD Systems FX 300 peut être utilisé avec des appareils Android via une connexion USB OTG. Assurez-vous que votre appareil est compatible avec cette fonction.

Comment réinitialiser le LD Systems FX 300 aux paramètres d'usine ?

Pour réinitialiser le LD Systems FX 300, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes. Cela restaurera les paramètres d'usine.

Puis-je utiliser le LD Systems FX 300 pour des performances en direct ?

Oui, le LD Systems FX 300 est conçu pour des performances en direct et est équipé de fonctionnalités adaptées à cet usage, comme des effets intégrés et des connecteurs pour la sortie audio.

Où puis-je trouver des mises à jour de firmware pour le LD Systems FX 300 ?

Les mises à jour de firmware peuvent être trouvées sur le site officiel de LD Systems dans la section support ou téléchargement. Assurez-vous de suivre les instructions pour l'installation.

Quelle est la durée de vie de la batterie du LD Systems FX 300 ?

Le LD Systems FX 300 est alimenté par une source d'alimentation externe et ne fonctionne pas sur batterie. Assurez-vous d'avoir accès à une prise de courant lors de son utilisation.

Comment puis-je nettoyer et entretenir mon LD Systems FX 300 ?

Pour nettoyer votre LD Systems FX 300, utilisez un chiffon doux et sec. Évitez les nettoyants liquides ou abrasifs. Gardez l'appareil dans un endroit sec et bien ventilé.

Quel est le poids du LD Systems FX 300 ?

Le LD Systems FX 300 pèse environ 1,5 kg, ce qui le rend facile à transporter pour les performances.

MODE D'EMPLOI FX 300 LD Systems

1. Veuillez lire attentivement ce manuel.

2. Rangez tous les documents d‘information et d‘instructions en lieu sûr.

3. Veuillez suivre toutes les instructions

4. Observez tous les messages d‘avertissement N‘enlevez pas de l‘appareil les étiquettes de sécurité ou autres informations.

5. N‘utilisez l‘appareil que pour des applications et de la façon appropriées.

6. Utilisez exclusivement des pieds et des dispositifs de xation stables et adaptés lorsque l‘appareil est utilisé en installation xe. Assurez-vous que les xations murales ont été montées correctement, et qu‘elles sont sécurisées. Vériez que l‘appareil est installé en toute sécurité, et qu‘il ne peut pas tomber.

7. Lors de l‘installation, observez les règlementations de sécurité en vigueur dans votre pays.

8. N‘installez et n‘utilisez pas l‘appareil à proximité de radiateurs, d‘accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vériez que l‘appareil est installé de façon à bénécier en permanence d‘un refroidissement efcace et qu‘il ne peut pas chauffer de façon excessive.

9. Ne placez aucune source de amme sur l‘appareil – par exemple, une bougie allumée.

10. Ne bloquez pas les ouïes d‘aération. Éviter toute exposition directe aux rayons du soleil !

11. Gardez une distance minimale de 20 cm autour et au-dessus de l‘appareil.

12. N‘utilisez pas l‘appareil à proximité immédiate d‘eau (à moins qu‘il ne s‘agisse d‘un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l‘appareil en contact avec des matériaux, des liquides ou des gaz inammables. 13. Vériez qu‘aucune projection ou liquide ne puisse s‘introduire dans l‘appareil. Ne posez sur l‘appareil aucun objet renfermant du liquide : vase, verre d‘eau...

14. Vériez qu‘aucun petit objet ne puisse tomber à l‘intérieur de l‘appareil.

15. N‘utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.

16. N‘ouvrez pas l‘appareil, et n‘essayez pas de le modier.

17. Lors du branchement de l‘appareil, sécurisez le passage du câble secteur, an d‘éviter tout dommage ou accident, par exemple quelqu‘un qui trébuche sur le câble. 18. Lors du transport, vériez que l‘appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels. 19. Si votre appareil ne fonctionne plus correctement, que de l‘eau ou des objets ont pénétré à l‘intérieur, ou qu‘il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s‘il s‘agit d‘un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.

20. Pour le nettoyage de l‘appareil, utilisez un chiffon sec.

21. Observez toutes les réglementations en vigueur dans votre pays pour mettre l‘appareil au rebut. Lorsque vous jetez l‘emballage de l‘appareil, veuillez séparer plastique, papier et carton.

22. Les lms plastique doivent être mis hors de portée des enfants.

23. Veuillez noter que les changements ou modications n‘ayant pas été expressément approuvés par la partie responsable de la conformité pourraient annuler le droit accordé à l‘utilisateur de faire fonctionner l‘équipement.

APPAREILS RELIÉS AU SECTEUR

24. ATTENTION : Si le câble de l‘appareil est muni d‘un l de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d‘un appareil. 25. N‘allumez pas l‘appareil immédiatement s‘il a subi une grande différence de température ambiante (par exemple, lors du transport). L‘humidité et la condensation pourraient l‘endommager. Ne mettez l‘appareil sous tension que lorsqu‘il est parvenu à la température de la pièce. 26. Avant de relier l‘appareil à la prise murale, vériez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l‘appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu‘après avoir vérié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la che du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien. 27. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n‘est pas trop pincé, notamment au niveau de l‘arrière de l‘appareil (ou de son adaptateur secteur) et de la prise murale. 28. Lors du branchement de l‘appareil, vériez que l‘accès au câble secteur ou au bloc adaptateur reste facile. Sortez la che secteur de la prise murale dès que vous n‘utilisez pas l‘appareil pendant un certain temps, ou si vous désirez nettoyer l‘appareil. Pour ce faire, tirez toujours sur la che elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l‘adaptateur secteur avec des mains mouillées. 29. N‘éteignez/rallumez pas l‘appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes. 30. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.

31. Pour séparer complètement l‘appareil du secteur, débranchez le cordon secteur ou l‘adaptateur de la prise murale.

32. Si votre appareil est muni d‘un connecteur secteur verrouillable (Volex), il faut d‘abord déverrouiller le mécanisme avant d‘enlever le cordon sec- teur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l‘appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu‘un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.18 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH 33. Débranchez la che secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période. 34. L’appareil ne peut pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d’expérience et de connaissances.

35. On doit interdire aux enfants de jouer avec l’appareil.

36. Si le câble d’alimentation de l’appareil est endommagé, l’appareil ne peut pas être utilisé. Le cordon d’alimentation doit être remplacé par un câble approprié ou un module spécial provenant d’un centre de service agréé. ATTENTION : Ne démontez jamais le couvercle de l‘appareil, vous risquez de recevoir un choc électrique. L‘appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l‘utilisateur. Ne conez l‘entretien et la réparation qu‘à un personnel qualié. Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d‘une èche avertit l‘utilisateur de la présence d‘une tension dangereuse à l‘intérieur de l‘appareil, tension susceptible de provoquer un choc électrique. Le pictogramme en forme de triangle équilatéral renfermant un point d‘exclamation signale à l‘utilisateur la présence d‘instructions importantes concernant l‘utilisation ou l‘entretien de l‘appareil. Attention ! Cet appareil est conçu pour une utilisation à une altitude maximale de 2000 m au-dessus du niveau de la mer. Attention ! Ce produit ne convient pas à une utilisation dans les climats tropicaux. ATTENTION ! NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO Cet appareil a été conçu en vue d‘une utilisation professionnelle. L‘utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d‘accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l‘utilisation de ce produit, il est possible d‘atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

INTRODUCTION Le FX300 de LD Systems est une mixette intuitive offrant deux canaux et un module d’effets intégré. Il dispose d’un entrée instruments à haute impédance destinée au branchement d’instruments à cordes avec micro. Grâce à l’alimentation fantôme 48V intégrée, le canal du micro convient pour l’utilisation non seulement de microphones dynamiques, mais aussi de micros à condensateur.

PRISE CC Prise basse tension pour l’alimentation de l’appareil (adaptateur secteur non fourni, 9V CC 250mA, pôle négatif à l’intérieur, che creuse extérieur 5,5mm, intérieur 2,1mm).

POWER Interrupteur marche/arrêt. Lors de la mise sous tension, les LED d’état SIG et FXCLIP s’allument pendant un court instant. RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D’AFFICHAGE19 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

INSTR CH Éléments de commande et d’afchage pour le canal de l’instrument. GAIN - Potentiomètre pour l’amplication du signal de l’instrument délivré. La LED d’état correspondante s’allume en blanc lorsqu’un signal est délivré. Si le signal est 1dB au-dessous de la limite de distorsion, la LED s’allume en violet. Si l’entrée instruments opère au niveau de la limite de distorsion, la LED SIG s’allume en rouge et des distorsions du signal peuvent survenir. Régler le potentiomètre de gain de sorte que la LED SIG ne s’allume pas en rouge même en présence de crêtes. TONE - Égaliseur de plateau des aigus à 10kHz. En position centrale, le signal délivré n’est pas traité. Tourné vers la gauche, les aigus sont abaissés de 8dB au maximum, et vers la droite, ils sont élevés de 7dB au maximum. FX SEND - Égaliseur pour l’ajout du signal d’instrument sur le générateur d’effets numérique interne. Veiller à ce que la LED d’état FXCLIP ne s’allume pas.

MIC CH Éléments de commande et d’afchage pour le canal du micro.

MIC CH Entrée micro avec embase combo XLR/jack pour le branchement d’un microphone dynamique ou d’un micro à condensateur. L’alimentation fantôme 48V est disponible en permanence sur l’embase XLR. L’entrée jack du canal du micro a une impédance plus élevée que l’entrée XLR et convient donc aussi aux microphones à niveau de sortie élevé. Appuyer sur la touche MUTE ALL pour couper le son de l’appareil avant de brancher un micro ou de déconnecter l’appareil.

Entrée instruments à haute impédance avec prise jack de 6,3mm. Appuyer sur la touche MUTE ALL pour couper le son de l’appareil avant de branch- er un instrument ou de déconnecter l’appareil.

Boucle d’insertion sérielle pour le canal de l’instrument. L’embase d’insertion offre la possibilité d’insérer un générateur d'effets externe, tel qu’un phaser, un anger ou un chorus sur le canal de l’instrument. Pour cela, un câble d’insertion doté d’une part d’une che jack de 6,3 mm à 3 pôles (anneau = envoi / extrémité = retour), et d’autre part d’une che jack de 6,3 mm à 2 pôles sont nécessaires.

Sortie ligne asymétrique pour le raccordement sur un amplicateur d’instrument (6,3mm, prise jack). Le signal délivré est un mix du canal de l’instrument et du canal du micro.

Sortie ligne symétrique avec embase XLR 3 broches mâle. Le signal délivré est un mix du canal de l’instrument et du canal du micro. La sortie est utilisée par exemple pour raccorder la mixette à une box active à l’aide d’un câble de micro.

ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH GAIN - Potentiomètre pour l’amplication du signal microphonique délivré. La LED d’état correspondante s’allume en blanc lorsqu’un signal est délivré. Si le signal est 1dB au-dessous de la limite de distorsion, la LED s’allume en violet. Si l’entrée instruments opère au niveau de la limite de distorsion, la LED SIG s’allume en rouge et des distorsions du signal peuvent survenir. Régler le potentiomètre de gain de sorte que la LED SIG ne s’allume pas en rouge même en présence de crêtes. TONE - Égaliseur de plateau des aigus à 8kHz. En position centrale, le signal délivré n’est pas traité. Tourné vers la gauche, les aigus sont abaissés de 8dB au maximum, et vers la droite, ils sont élevés de 5dB au maximum. FX SEND - Égaliseur pour l’ajout du signal microphonique sur le générateur d’effets numérique interne. Veiller à ce que la LED d’état FXCLIP ne s’allume pas.

GÉNÉRATEUR D’EFFETS NUMÉRIQUE Tourner l’encodeur vers la position souhaitée pour sélectionner l’un des 16 préréglages d’effet. Une liste des effets proposés est imprimée sur l’en- codeur de préréglages. LED d’état rouge FXCLIP s’allume lorsque le signal délivré atteint la limite de distorsion du générateur d’effets interne. Pour éviter toute distorsion des signaux, veiller à ce que la LED d’état FXCLIP ne s’allume pas même en présence de crêtes. Pour cela, réduire le niveau de l’effet de départ à l’aide de l’égaliseur FXSEND du canal correspondant.

MIX OUT Égaliseur pour le signal maître délivré aux sorties ligne MIXOUT. Tourner le potentiomètre vers la gauche pour baisser le volume, vers la droite pour l’augmenter.

FX MUTE Touche de coupure du signal d’effet. Appuyer sur la touche pour couper le signal d’effet puis une deuxième fois pour arrêter la mise en sourdine. Pendant la mise en sourdine, la LED d’état rouge correspondante s’allume.

MUTE ALL Touche de coupure du signal maître. Appuyer sur la touche pour couper le signal maître puis une deuxième fois pour arrêter la mise en sourdine. Pendant la mise en sourdine, la LED d’état rouge correspondante s’allume.

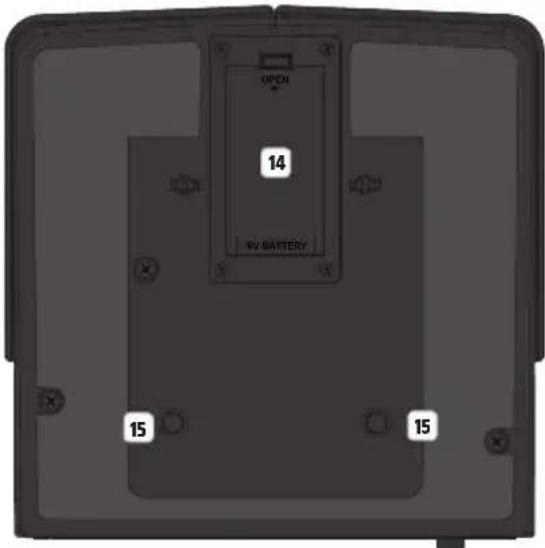

COMPARTIMENT À PILE Compartiment pour une pile monobloc de 9 V. Pour changer la pile, ouvrir le compartiment à pile de l’appareil en appuyant sur le levier de verrouil- lage du couvercle dans le sens du marquage « OPEN » avant de rabattre le couvercle vers le haut. Retirer la pile usée, brancher le connecteur sur la pile neuve (1 pile monobloc 9V, alcaline) et la placer dans le compartiment à pile. Rabattre ensuite le couvercle du compartiment à pile sur le boîtier jusqu’à ce que le levier de verrouillage soit encliqueté. Si vous n’utilisez pas l’appareil pendant une durée prolongée, veuillez retirer les piles an d’éviter qu’une éventuelle fuite de la pile ne l’endommage. REMARQUE: Si pendant le fonctionnement avec une pile monobloc 9V la tension de la pile passe au-dessous de 6V, cela est indiqué par les LED SIG des deux canaux d’entrée qui s’allument simultanément en blanc. Placer alors immédiatement une pile neuve ou utiliser un adaptateur secteur approprié.

Points de montage pour l’adaptateur pour pied de micro LDVIBZMSADAPTOR disponible en option. OPEN 9V BATTERY

Référence: LDFX300 Catégorie de produit: Pédale d’artiste Type: Enregistrement en live/à domicile Nombre de canaux: 2 Canaux de micro Canaux de micro: 1 Connecteurs d’entrée du canal de micro: Embase combo XLR/jack 6,3mm Type d’entrée XLR du canal de micro: électronique symétrique Réponse en fréquence du canal de micro: 50Hz (HPF) - 20kHz (-3dB) Plage d’amplication de l’entrée XLR du canal de micro: 42dB THD de l’entrée XLR du canal de micro: <0,03% Impédance de l’entrée XLR du canal de micro: 6kohms Rapport signal sur bruit de l’entrée XLR du canal de micro: < 103dB (a) Alimentation fantôme : +48V CC sur entrée XLR Type d’entrée jack du canal de micro: électronique symétrique Plage d’amplication de l’entrée jack du canal de micro: 20dB THD de l’entrée jack du canal de micro: <0,045% Impédance de l’entrée jack du canal de micro: 10kohms Rapport signal sur bruit de l’entrée jack du canal de micro: 106dB Égaliseur du canal de micro: +5/-8dB à 8kHz Éléments de commande du canal de micro: GAIN, TONE, FX SEND Éléments d'afchage du canal de micro: Signal de canal, LED tricolore (SIG) Canaux instruments Canaux instruments: 1 Type d’entrée du canal d’instrument: asymétrique à haute impédance Plage d’amplication du canal d’instrument: 23dB THD du canal d’instrument: <0,03% Impédance du canal d’instrument: 1M ohm Rapport signal sur bruit du canal d’instrument: 115dB Égaliseur du canal d’instrument: +7/-8dB à 10 kHz Insert de canal d’instrument: 1 Raccords d’insert de canal d’instrument: Mini-jack stéréo 6,3mm (Extrémité=retour/ anneau=envoi) Éléments de commande du canal d’instrument: GAIN, TONE, FX SEND Éléments d'afchage du canal d’instrument: Signal de canal, LED tricolore (SIG) Section Main Sorties ligne: 2 Connecteurs de sortie ligne: XLR et jack 6,3 mm23 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DECLARATIONS

GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : https://cdn-shop.adamhall.com/media/ pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT (Valid in the European Union and other European countries with waste separation) (Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu‘en n de vie, le produit ne doit pas être jeté avec les déchets normaux, an d‘éviter tout dommage à l‘environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, an de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérier les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte. Conformité CE La société Adam Hall GmbH déclare par la présente que ce produit est compatible avec les régulations suivantes (le cas échéant) : R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017 Directive basse tension (2014/35/EU) Directive CEM (2014/30/EU) RoHS (2011/65/EU) La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com. Pour toute information complémentaire, contactez-nous : [e-mail].
