MODE D'EMPLOI CombiCool ACX3 40 DOMETIC

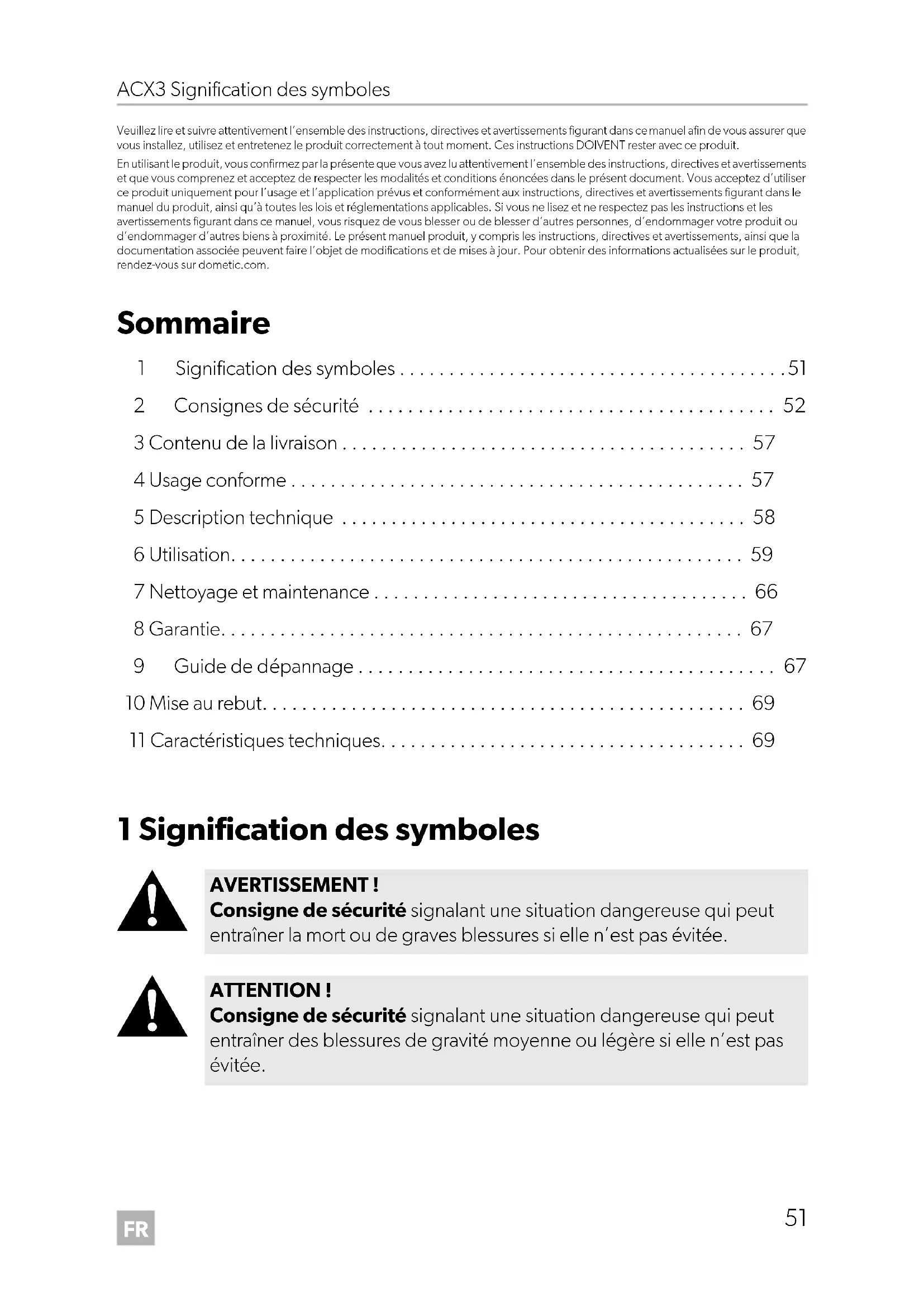

• Veuillez lire et suivre attentivement l’ensemble des instructions, directives et avertissements figurant dans ce manuel afin de vous assurer que vous installez, utilisez et entretenez le produit correctement à tout moment. Ces instructions DOIVENT rester avec ce produit. En utilisant le produit, vous confirmez par la présente que vous avez lu attentivement l’ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d’utiliser ce produit uniquement pour l’usage et l’application prévus et conformément aux instructions, directives et avertissements figurant dans le manuel du produit, ainsi qu’à toutes les lois et réglementations applicables. Si vous ne lisez et ne respectez pas les instructions et les avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d’autres personnes, d’endommager votre produit ou d’endommager d’autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, rendez-vous sur dometic.com. Sommaire 1 Signification des symboles p. 51
• 2 Consignes de sécurité p. 52
• 3 Contenu de la livraison p. 57
• 4 Usage conforme p. 57
• 5 Description technique p. 58
• 6 Utilisation p. 59
• 7 Nettoyage et maintenance p. 66
• 8 Garantie p. 67
• 9 Guide de dépannage p. 67
• 10 Mise au rebut p. 69
• 11 Caractéristiques techniques 1 Signification des symboles p. 69

AVERTISSEMENT ! Consigne de sécurité signalant une situation dangereuse qui peut entraîner la mort ou de graves blessures si elle n’est pas évitée. ATTENTION ! Consigne de sécurité signalant une situation dangereuse qui peut entraîner des blessures de gravité moyenne ou légère si elle n’est pas évitée. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 51 Donnerstag, 15. Juli 2021 5:12 17FR Consignes de sécurité ACX3

2 Consignes de sécurité

2.1 Sécurité générale

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles. Risque d’électrocution

• Si le dispositif de réfrigération présente des dégâts visibles, ne le met- tez pas en service.

• Si le câble de raccordement du dispositif de réfrigération est endom- magé, il doit être remplacé par le fabricant, un agent de service ou une personne de qualification similaire, afin d’éviter tout danger.

• Seul un personnel qualifié est habilité à effectuer des réparations sur le dispositif de réfrigération. Des réparations inadéquates peuvent engendrer des risques considérables. Risque d’incendie

• Veillez à ne pas coincer ni endommager le cordon d’alimentation lors de la mise en place de l’appareil.

• Ne placez pas de multiprises portables ou de blocs d’alimentation portables à l’arrière de l’appareil. Risque pour la santé

• En cas d’endommagement du circuit frigorifique (odeur d’ammoniaque) : – Éteignez l’appareil. – Évitez toute flamme nue et/ou étincelle. – Aérez bien la pièce.

• N’ouvrez jamais l’unité de l’absorbeur. Il se trouve sous haute pres- sion et peut provoquer des blessures s’il est ouvert. AVIS ! Remarque signalant une situation qui peut entraîner des dommages matériels si elle n’est pas évitée. REMARQUE Informations complémentaires sur l'utilisation du produit. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 52 Donnerstag, 15. Juli 2021 5:12 17FR ACX3 Consignes de sécurité

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou men- tales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou ont reçu des instructions sur l’utilisation de l’appareil en toute sécurité et comprennent les risques impliqués.

• Les enfants ne doivent pas jouer avec cet appareil.

• Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance.

• Les enfants âgés de 3 à 8 ans peuvent charger et décharger les appa- reils de réfrigération. Risque d’explosion

• Ne stockez aucune substance explosive comme p. ex. des aérosols contenant un agent propulseur inflammable dans le dispositif de réfri- gération.

ATTENTION ! Le non-respect de ces mises en garde peut entraî- ner des blessures légères ou de gravité modérée. Risque d’électrocution

• Avant de mettre le dispositif de réfrigération en service, assurez-vous que la ligne d’alimentation électrique et le connecteur sont secs.

• Coupez l’alimentation en courant du dispositif de réfrigération – avant tout nettoyage et entretien – après chaque utilisation Risque pour la santé

• N’utilisez l’appareil que dans des lieux bien aérés.

• Faites fonctionner l’appareil uniquement sous surveillance.

• Faites toujours fonctionner l’appareil avec une seule source d’éner- gie. Pour éviter la contamination des aliments, veuillez respecter les instruc- tions suivantes :

• Veuillez vérifier si la puissance frigorifique de l’appareil de réfrigéra- tion correspond à la température de conservation recommandée pour les aliments que vous souhaitez conserver au frais.

• Les aliments doivent être conservés dans leur emballage d’origine ou dans des récipients appropriés.

• Une ouverture prolongée de l’appareil de réfrigération peut entraîner une augmentation significative de la température dans les comparti- ments de l’appareil. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 53 Donnerstag, 15. Juli 2021 5:12 17FR Consignes de sécurité ACX3

• Nettoyez régulièrement les surfaces qui entrent en contact avec les ali- ments, ainsi que les systèmes de drainage accessibles.

• Si l’appareil est laissé vide pendant une longue période : – Éteignez l’appareil. – Dégivrez l’appareil. – Nettoyez et séchez l’appareil. – Laissez le couvercle ouvert pour éviter que des moisissures ne se développent dans l’appareil.

• Vérifiez que la tension indiquée sur la plaque signalétique correspond à l’alimentation électrique dont vous disposez.

• Raccordez le dispositif de réfrigération uniquement comme indiqué ci-dessous : – Raccordez le câble de raccordement au courant continu à l’alimen- tation en courant continu du véhicule – ou avec le câble de raccordement CA à une alimentation CA

• Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.

• Si le dispositif de réfrigération est raccordé à une prise de courant continu : débranchez de la batterie du véhicule le dispositif de réfrigé- ration et les autres consommateurs d’énergie avant de raccorder un chargeur rapide.

• Si le dispositif de réfrigération est raccordé à une prise de courant continu : débranchez ou éteignez le dispositif de réfrigération lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la bat- terie se décharge.

• L’appareil de réfrigération n’est pas adapté pour le transport des matières caustiques ou contenant des solvants.

• L’isolation du dispositif de réfrigération contient des gaz inflammables et nécessite des procédures d’élimination spéciales. À la fin de son cycle de vie, remettez le dispositif de réfrigération à un centre de recy- clage approprié.

• N’exploitez pas d’appareils électriques dans le réfrigérateur, sauf s’ils sont recommandés par le fabricant pour cet usage.

• Ne montez pas le dispositif de réfrigération près de flammes nues ou d’autres sources de chaleur (chauffage, fours à gaz, etc.). DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 54 Donnerstag, 15. Juli 2021 5:12 17FR ACX3 Consignes de sécurité

• Pour que le frigorigène puisse circuler correctement, l’appareil de réfrigération ne doit pas dépasser un angle d’inclinaison de 3°. Pour ce faire, placez l’appareil de réfrigération à l’horizontale à l’aide d’un niveau à bulle.

• Assurez-vous que les ouvertures d’aération ne sont pas recouvertes.

• Ne remplissez pas le bac intérieur de substances liquides ou de glace.

• Ne plongez jamais le dispositif de réfrigération dans l’eau.

• Tenez le dispositif de réfrigération et les câbles à l’abri de la chaleur et de l’humidité.

• L’appareil de réfrigération ne doit pas être exposé à la pluie.

• Risque de surchauffe ! En toutes circonstances, maintenez une zone de ventilation suffisante des quatre côtés de l’appareil de réfrigération. Cette zone de ventila- tion doit rester libre de tout objet susceptible de réduire le flux d’air acheminé vers les composants réfrigérants. Ne placez pas le dispositif de réfrigération dans des zones ou à l’inté- rieur de boîtiers clos dans lesquels l’air ne peut circuler pas ou trop peu.

• Respectez les intervalles minimum ()fig. 1, page 3.

2.2 Sécurité lors du fonctionnement au gaz

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles. Risque d’explosion

• Utilisez uniquement l’appareil avec la pression indiquée sur la plaque signalétique. Utilisez uniquement des régulateurs de pression à réglage fixe correspondant aux prescriptions nationales.

• En mode gaz, utilisez uniquement l’appareil en extérieur.

• Risque d’étouffement L’exploitation de l’appareil au gaz entraîne un manque d’oxygène dans des aires non aérées.

• N’utilisez pas l’appareil dans des aires non aérées telles que des pièces fermées, des tentes, des véhicules, des camping-cars, des caravanes, des navires, bateaux et yachts, ou encore des cabines de poids lourds. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 55 Donnerstag, 15. Juli 2021 5:12 17FR Consignes de sécurité ACX3

• Ne faites jamais fonctionner l’appareil au gaz : – dans les stations-service – dans des parkings – sur des traversiers – en conduisant

• Ne placez pas l’appareil à proximité de matériaux inflammables (papier, feuilles mortes, textiles).

• Éloignez tout objet inflammable du brûleur.

• Ne contrôlez jamais l’étanchéité de l’appareil à l’aide d’une flamme nue.

• En cas d’odeur de gaz : – Fermez le robinet d’arrêt de l’alimentation en gaz et la vanne de la bouteille. – N’actionnez aucun interrupteur. – Éteignez les flammes nues. – Faites contrôler l’installation de gaz par une entreprise spécialisée.

• Utilisez uniquement du gaz propane ou butane (pas de gaz naturel).

2.3 Consignes de sécurité lors de la manipulation de

• Après utilisation, débranchez toujours la bouteille de gaz liquide.

• Stockez les bouteilles de gaz liquide loin des appareils de chauffage ou de cuisson et des autres sources de lumière ou de chaleur, dans un endroit bien ventilé, hors de la portée des enfants.

• N’entreposez jamais les bouteilles de gaz liquide dans des espaces mal aérés ou sous le niveau du sol (dans des trous en forme d’enton- noir).

• Ne stockez jamais les bouteilles de gaz liquide dans des espaces clos tels que les garages.

• Tout espace de stockage en intérieur doit être conforme aux régle- mentations nationales.

• Ne stockez pas les bouteilles de gaz liquide en position couchée.

• Protégez les bouteilles de gaz liquide d’un rayonnement solaire direct. La température ne doit pas dépasser 50 °C. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 56 Donnerstag, 15. Juli 2021 5:12 17FR ACX3 Contenu de la livraison

3 Contenu de la livraison

• Glacière à absorption (également appelée glacière)

• Bac à couvercle pour confectionner des glaçons 4Usage conforme La glacière est conçue pour la réfrigération d’aliments. La glacière n’est pas destinée à refroidir de la viande ou du poisson cru. La glacière peut être raccordée à plusieurs sources d’énergie. La glacière est conçue pour fonctionner avec une alimentation 12 V, 240 V ou au gaz. En mode d’alimentation au gaz, la glacière doit uniquement être utilisée à l’exté- rieur. En mode d’alimentation électrique, la glacière peut également être utilisée dans des espaces fermés. La glacière est également conçue pour :

• Une utilisation dans des véhicules

• Une utilisation en camping La glacière n’est pas conçue pour :

• le stockage de substances corrosives, caustiques ou contenant des solvants

• la congélation d’aliments Cette glacière n’est pas destinée à être utilisée comme appareil intégré. Ce produit convient uniquement à l’usage et à l’application prévus, conformément au présent manuel d’instructions. Ce manuel fournit les informations nécessaires à l’installation et/ou à l’utilisation cor- recte du produit. Une installation, une utilisation ou un entretien inappropriés entraî- nera des performances insatisfaisantes et une éventuelle défaillance. Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :

• d’un montage ou d’un raccordement incorrect, y compris d’une surtension

• d’un entretien inadapté ou de l’utilisation de pièces de rechange autres que les pièces de rechange d’origine fournies par le fabricant

• des modifications apportées au produit sans autorisation explicite du fabricant ;

• des usages différents de ceux décrits dans le manuel. Dometic se réserve le droit de modifier l’apparence et les spécifications produit. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 57 Donnerstag, 15. Juli 2021 5:12 17FR Description technique ACX3

5 Description technique La glacière convient à une utilisation mobile. La glacière peut refroidir ou conserver au froid des denrées jusqu’à 30 °C en dessous de la température ambiante.

5.2 Éléments de commande

Si l’appareil de réfrigération est branché au secteur de courant alternatif, la puissance frigorifique désirée est réglée à l’aide du régulateur de puissance frigorifique pour le fonctionnement en courant alternatif (1). ➤ Pour augmenter la puissance frigorifique, tournez le régulateur de puissance fri- gorifique (1) dans le sens des aiguilles d’une montre. Pour une puissance frigorifique maximale, tournez le régulateur (1) dans le sens des aiguilles jusqu’à la butée. ➤ Pour réduire la puissance frigorifique, tournez le régulateur (1) dans le sens contraire à celui des aiguilles d’une montre. No. dans fig. 2, page 3, fig. 3, page 4 Description 1 Câble de raccordement au courant continu 2 Câble de raccordement au courant alternatif 3 Éléments de commande 4 Raccords au gaz (uniquement ACX3 30 et ACX3 40) 4 Cartouche de gaz (uniquement ACX3 40G) 5 Regard de flamme No. dans fig. 4, page 4, fig. 5, page 5 Description 1 Contrôleur de niveau de refroidissement (fonctionnement en courant alternatif) 2 Contrôleur de niveau de refroidissement (fonctionnement au gaz) 3 Bouton d’allumage DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 58 Donnerstag, 15. Juli 2021 5:12 17FR ACX3 Utilisation

➤ Pour éteindre la glacière, tournez le régulateur de puissance frigorifique (1) dans le sens inverse des aiguilles d’une montre jusqu’à la butée. Si la glacière est raccordée à la prise de courant continu, il n’est pas possible de régler la puissance frigorifique. Si la glacière est utilisée au gaz, la puissance frigorifique désirée est réglée à l’aide du régulateur de puissance frigorifique pour le fonctionnement au gaz (2). ➤ Pour augmenter la puissance frigorifique, tournez le régulateur de puissance fri- gorifique (2) dans le sens des aiguilles d’une montre. Pour une puissance frigorifique maximale, tournez le régulateur de niveau de refroidissement (2) dans la position la plus haute. ➤ Pour réduire la puissance frigorifique, tournez le régulateur (2) dans le sens contraire à celui des aiguilles d’une montre. ➤ Pour éteindre la glacière, tournez le régulateur de puissance frigorifique (2) dans le sens inverse des aiguilles d’une montre jusqu’à la butée. 6Utilisation

• Veillez à ne déposer dans l’appareil de réfrigération que des objets ou des aliments qui peuvent être réfrigérés à la température sélec- tionnée.

• Veillez à ce que les boissons ou aliments placés dans des récipients en verre ne soient pas soumis à des températures trop basses. En gelant, le volume des boissons et aliments liquides augmente, ce qui peut détruire les récipients en verre.

• Veillez à ce que votre conteneur réfrigérant soit bien aéré afin que toute chaleur créée puisse se dissiper. Sinon, le bon fonctionnement n’est pas assuré. Les orifices d’aération, en particulier, ne doivent pas être recouverts. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 59 Donnerstag, 15. Juli 2021 5:12 17FR Utilisation ACX3

➤ Avant la mise en service de la glacière neuve, pour des raisons d’hygiène, net- toyez l’intérieur et l’extérieur à l’aide d’un tissu humide (voir aussi chapitre « Nettoyage et maintenance », page 66). ➤ Appuyez sur le recouvrement (fig. 2 3, page 3 et fig. 3 3, page 4) des élé- ments de commande afin de l’ouvrir. ➤ Appuyez sur le recouvrement (fig. 2 3, page 3 et fig. 3 3, page 4) des élé- ments de commande en direction du couvercle jusqu’à ce qu’il s’enclenche afin de le fermer. ➤ Remplissez d’abord le fond de la glacière lorsque vous stockez des boissons, etc.

6.1 Stockage d’aliments

Pour éviter de gâcher des aliments, notez les éléments suivants :

• Évitez autant que possible les variations de température. Ouvrez uniquement la glacière lorsque c’est nécessaire et le moins longtemps possible. Entreposez les aliments de sorte que l’air puisse circuler librement entre eux.

• Ajustez la température en fonction de la quantité et de la nature des aliments.

• Les aliments peuvent facilement absorber ou dégager des odeurs. Entreposez toujours les aliments dans des conteneurs/bouteilles couverts ou fermés. REMARQUE

• Refroidissez l’appareil de réfrigération environ 24 heures avant votre départ en la branchant sur le secteur ou en utilisant du gaz. Vous obtiendrez ainsi plus rapidement la puissance frigorifique souhaitée sur le lieu d’utilisation.

• La puissance frigorifique peut être affectée par : – la température ambiante – la quantité des aliments à conserver – la fréquence de l’ouverture du couvercle

• Quelques gouttes d’eau peuvent se former à l’intérieur de la glacière si elle a été en mode de refroidissement pendant une longue période. Ceci est normal, car l’humidité de l’air se condense en gouttes d’eau lorsque la température baisse dans l’appareil de réfri- gération. L’appareil de réfrigération n’est pas défectueux. Essuyez-le éventuellement avec un chiffon sec. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 60 Donnerstag, 15. Juli 2021 5:12 17FR ACX3 Utilisation

6.2 Économie d’énergie

• Choisissez un emplacement bien aéré et à l’abri du soleil.

• Laissez refroidir les aliments chauds avant de les placer dans l’appareil de réfrigération.

• N’ouvrez pas le dispositif de réfrigération plus souvent que nécessaire.

• Ne laissez pas l’appareil de réfrigération ouvert plus longtemps que nécessaire.

• Si la glacière est équipée d’un bac : Pour une consommation d’énergie optimale, positionnez le bac conformément à sa position à la livraison.

• Vérifiez régulièrement que le joint de la porte est correctement positionné.

6.3 Exploiter la glacière en mode courant continu

Procédez comme suit (fig. 6, page 5) :

1. Placez l’appareil de réfrigération sur une surface plane et stable.

2. Raccordez le câble CC (fig. 2 1, page 3 et fig. 3 1, page 4) à la prise CC du

véhicule. ✔ La glacière commence par la réfrigération du compartiment intérieur. ➤ Débranchez le câble de raccordement au courant continu pour mettre l’appareil de réfrigération hors service.

6.4 Connexion à l’alimentation du véhicule

6.5 Utilisation de la glacière en mode courant alternatif

Procédez comme suit (fig. 7, page 6) :

1. Placez l’appareil de réfrigération sur une surface plane et stable.

2. Raccordez le câble de raccordement au courant alternatif (fig. 2 2, page 3 et

fig. 3 2, page 4) au secteur de courant alternatif.

3. Tournez le régulateur de puissance frigorifique (fig. 4 1, page 4 et fig. 5 1,

page 5) dans la position désirée. ✔ La glacière commence par la réfrigération du compartiment intérieur. REMARQUE Quand vous raccordez l’appareil à l’allume-cigare de votre véhicule, vous devez mettre le contact pour que l’appareil soit alimenté en électri- cité. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 61 Donnerstag, 15. Juli 2021 5:12 17FR Utilisation ACX3

6.6 Raccordement au gaz de la glacière

Raccordement de la glacière à un raccordement de gaz externe (ACX3 30 et ACX3 40

Procédez comme suit (fig. 8, page 6) :

1. Effectuez un contrôle visuel du flexible (pour vérifier l’absence de fissures, de

signes d’usure et de dommages).

2. Placez l’appareil de réfrigération sur une surface plane et stable.

3. Raccordez le flexible aux raccords de gaz de la glacière.

Pour ce faire, employez deux clés plates de 13 mm et 17 mm. AVERTISSEMENT !

• Utilisez uniquement des flexibles conformes (DIN 4815 partie 2) d’une longueur maximale de 1,5 m.

• La glacière doit uniquement être utilisée avec des flexibles en parfait état technique.

• Remplacez le flexible lorsqu’il est poreux ou lorsque les conditions nationales l’exigent. AVIS !

• Utilisez uniquement des bouteilles de gaz propane ou butane (pas de gaz naturel ou gaz de ville) dont la vanne de réduction de pres- sion a été contrôlée et un embout correspondant. Vérifiez que les données inscrites sur le détendeur de la bouteille de propane ou de butane correspondent aux données inscrites sur la plaque signalé- tique.

• Veuillez tenir compte des pressions autorisées dans votre pays. Utili- sez un régulateur de pression à réglage fixe reconnu DIN DVGW : – Pour l’Allemagne : DIN EN 16129. – Pour l’Europe : EN 732, EN 521 et EN 437:2019-04. AVERTISSEMENT ! L’appareil de réfrigération doit pouvoir être débranché de la conduite de gaz par un dispositif de blocage. Le dispositif de blocage doit être facile d’accès. AVERTISSEMENT ! Remplacez le flexible lorsqu’il est poreux ou lorsque les conditions nationales l’exigent. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 62 Donnerstag, 15. Juli 2021 5:12 17FR ACX3 Utilisation

– le flexible n’est pas écrasé ou pincé – le flexible se trouve à une distance suffisante du brûleur

5. Enlevez le capuchon de protection du raccordement de sûreté du raccord de

6. Enfoncez le manchon du flexible dans le raccord de sûreté jusqu’à ce que vous

l’entendiez s’enclencher.

7. Ouvrez la vanne du raccordement de sûreté.

8. Ouvrez la vanne de la bouteille ou de conteneur de gaz.

9. Vérifiez l’étanchéité de tous les branchements à l’aide d’un spray détecteur de

fuites. Les points de connexion sont étanches si aucune bulle ne se forme. Déconnexion de la glacière de l’alimentation en gaz externe (ACX3 30 et ACX3 40)

1. Fermez la vanne du raccord de sécurité de l’arrivée de gaz.

2. Débranchez le flexible en poussant le manchon en direction de la poignée de la

3. Placez le capuchon de protection sur le raccordement de sûreté.

4. Tournez le régulateur de refroidissement (fig. 4 2, page 4 et fig. 5 2, page 5)

dans le sens inverse des aiguilles d’une montre jusqu’à la butée (position « »). Raccordement de la glacière à une bouteille de gaz (ACX3 30 et ACX3 40) Veuillez prendre en compte les catégories suivantes de type et de pression de gaz spécifiques à votre pays : AVERTISSEMENT ! Ne vérifiez jamais l’étanchéité avec une flamme est nue ou à proximité de sources d’étincelles. pays Catégories d’appareil Danemark (DK), Finlande (FI), Hongrie (HU), Norvège (NO), Pologne (PL), Suède (SE)

1. Effectuez un contrôle visuel du flexible (pour vérifier l’absence de fissures, de

signes d’usure et de dommages).

2. Raccordez la glacière ACX3 30, ACX3 40 au flexible de gaz (fig. 9, page 7) et

à la bouteille de gaz (fig. 0 , page 8).

3. Vérifiez l’étanchéité de tous les branchements à l’aide d’un spray détecteur de

fuites. Les points de connexion sont étanches si aucune bulle ne se forme. Remplacement de la bouteille de gaz (ACX3 30 and ACX3 40)

1. Fermez complètement la vanne de la bouteille de gaz.

2. Dévissez le régulateur de pression de la bouteille.

3. Vérifiez l’état du flexible.

4. Remplacez le flexible si le matériau est fragilisé ou poreux.

5. Raccordez le flexible de gaz à la bouteille de gaz (fig. 0, page 8).

Belgique (BE), République tchèque (CZ), France (FR), Italie (IT), Pays-Bas (NL), Portugal (PT), Fédération de Russie (RU), Slovaquie (SK), Espagne (ES), Royaume- Uni (GB)

B/P – 50 mbar AVERTISSEMENT ! Remplacez le flexible lorsqu’il est poreux ou lorsque les conditions nationales l’exigent. AVERTISSEMENT ! Ne vérifiez jamais l’étanchéité avec une flamme est nue ou à proximité de sources d’étincelles. AVERTISSEMENT !

• Remplacez la bouteille de gaz dans un espace bien aéré.

• Veillez à ce qu’il n’y ait pas de flamme nue à proximité.

• Changez uniquement la bouteille de gaz lorsque l’appareil est éteint. pays Catégories d’appareil DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 64 Donnerstag, 15. Juli 2021 5:12 17FR ACX3 Utilisation

Raccorder une cartouche de gaz à la glacière (ACX3 40G)

1. Appuyez la cartouche de gaz depuis le dessous dans le raccord de l’appareil de

réfrigération (fig. a, page 9).

2. Vérifiez l’étanchéité de tous les branchements à l’aide d’un spray détecteur de

fuites. Les points de connexion sont étanches si aucune bulle ne se forme. Avant de déplacer la glacière : ➤ Retirez la cartouche de gaz.

6.7 Exploiter la glacière en mode gaz

Procédez comme suit (fig. b, page 10) :

1. Tournez le régulateur de puissance frigorifique (fig. 4 2, page 4 et fig. 5 2,

page 5) dans la position maximum.

2. Maintenez appuyé le régulateur de niveau de refroidissement.

3. Appuyez pendant 10 secondes environ sur le bouton d’allumage (fig. 4 3,

page 4 et fig. 5 3, page 5) plus fois consécutives jusqu’à ce que la flamme s’allume. ✔ Une fois l’allumage réussi, la flamme est visible dans le regard de flamme (fig. 2 5, page 3 et fig. 3 5, page 4).

4. Maintenez le régulateur du niveau de refroidissement enfoncé pendant 20

secondes encore. AVERTISSEMENT !

• Prenez en compte les directives de manipulation et de stockage indi- quées sur la cartouche de gaz.

• Assurez-vous que les raccords de la cartouche de gaz et de l’appa- reil de réfrigération ne sont pas salis. REMARQUE L’appareil de réfrigération convient pour un fonctionnement avec car- touches de gaz à blocage automatique de type CAMPINGAZ CP250. AVERTISSEMENT ! Ne vérifiez jamais l’étanchéité avec une flamme est nue ou à proximité de sources d’étincelles. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 65 Donnerstag, 15. Juli 2021 5:12 17FR Nettoyage et maintenance ACX3

Pour éteindre la glacière : ➤ Fermez les vannes de gaz sur la glacière et sur la bouteille de gaz.

6.8 Dégivrer la glacière

1. Coupez l’alimentation en tension et en gaz.

2. Videz l’appareil de réfrigération.

3. Placez un chiffon dans la glacière pour absorber l’excès d’eau.

4. Laissez le couvercle ouvert.

5. Essuyez la glacière avec un chiffon.

7 Nettoyage et maintenance

➤ Nettoyez de temps en temps le produit avec un chiffon humide.

7.1 Nettoyage du brûleur à gaz

AVIS ! N’utilisez jamais d’outils mécaniques pour enlever les couches de glace ou pour détacher des objets pris dans le givre. REMARQUE Avec le temps, du givre se forme sur les ailettes de refroidissement, à l’intérieur de l’appareil de réfrigération. Si cette couche de givre est d’environ 3 mm, vous devez dégivrer votre appareil. AVIS ! Risque d’endommagement N’utilisez aucun objet coupant ou dur, ni de détergents pour le net- toyage. Cela pourrait endommager le produit. AVERTISSEMENT !

• Les travaux sur l’installation de gaz doivent être effectués unique- ment par un professionnel qualifié.

8 Garantie La période de garantie légale s’applique. Si le produit est défectueux, veuillez contacter votre revendeur ou la filiale locale du fabricant (voir dometic.com/dealer). Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l’appareil les documents suivants :

• une copie de la facture avec la date d’achat

• un motif pour la réclamation ou une description du dysfonctionnement 9 Guide de dépannage REMARQUE

• La présence de saleté dans le brûleur à gaz entraîne un mauvais allu- mage ou une déflagration.

• Le fabricant recommande également de nettoyer le brûleur après une période de non-utilisation prolongée et au moins une fois par an. Problème Cause possible Solution proposéeL’appareil de réfrigéra-tion ne fonctionne pas.La glacière n’est pas cor-rectement installée.Vérifiez que l’appareil est en position horizontale.Assurez-vous que l’aération est suffi-sante.Le circuit frigorifique est défectueux.La réparation doit uniquement être effectuée par un service après-vente agréé. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 67 Donnerstag, 15. Juli 2021 5:12 17FR Guide de dépannage ACX3

En fonctionnement au courant continu : La glacière ne fonctionne pas (le connecteur est branché). La prise de courant continu de votre véhi- cule n’est pas sous ten- sion. Dans la plupart des véhicules, le contact doit être mis pour que la prise de courant continu soit sous tension. La prise de courant continu est sale. Ceci entraîne un mauvais contact électrique. Si la fiche devient très chaude lorsqu’elle est branchée dans la prise de l’allume-cigare, c’est que la prise de l’allume-cigare doit être nettoyée ou que la fiche n’est pas bien montée. Le fusible de sécurité de la fiche CC a sauté. Remplacez le fusible de la fiche CC par un fusible équivalent. Le fusible du véhicule a grillé. Remplacez le fusible du véhicule de la prise de courant continu (normale- ment 15 A) (veuillez respecter les ins- tructions du manuel d’entretien de votre véhicule). En fonctionnement au courant alternatif : Votre appareil ne fonc- tionne pas (le connec- teur est branché). La prise de courant alter- natif n’est pas sous ten- sion. Essayez une autre prise. En fonctionnement au gaz : La glacière ne fonctionne pas (la glacière est rac- cordée au gaz). La glacière n’est pas cor- rectement raccordée au gaz. Vérifiez que l’alimentation en gaz est correcte et adéquate. Vérifiez que la vanne de la bouteille de gaz est ouverte. Assurez-vous qu’il y a encore du gaz dans la bouteille. Vérifiez que l’appareil est branché sur une seule source d’énergie. Maintenez le régulateur du niveau de refroidissement enfoncé plus long- temps lors de l’allumage. Après une période pro- longée où il n’a pas été utilisé, l’appareil ne se met pas en marche. – Après l’avoir débranché de toutes les sources d’énergie, placez l’appareil la tête en bas et attendez cinq minutes environ. Retournez l’appareil et allumez-le une nouvelle fois. Problème Cause possible Solution proposée DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 68 Donnerstag, 15. Juli 2021 5:12 17FR ACX3 Mise au rebut

10 Mise au rebut ➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez- vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets. 11 Caractéristiques techniques ACX3 30 ACX3 40Consommation de gaz : 12,6 g/hCharge thermique nomi- nale Butane :175 WCharge thermique mini- male Butane :128 WTension de raccordement :12 Vg 220–240 Vw, 50/60 Hz Consommation électrique :75 W 85 W Puissance frigorifique : max. 30 °C en dessous de la température ambiante Volume total : 33 l 41 lConsommation électrique :1,4kWh/24h 1,6kWh/24hClasse climatique : NTempérature ambiante : 16 à 32 °CÉmissions sonores : >0 dBRéfrigérant : 159 g H O+86g NH

Poids : Env. 15 kg Env. 16 kg Contrôle/certification :

ACX3 30 ACX3 40 28–30 mbar, 30 mbar, 37 mbar 28–30 mbar, 30 mbar, 37 mbar N° d’article : 9600028404, 9600028405, 9600028406, 9600028413 9600028408, 9600028409, 9600028410, 9600028411 ACX3 30 ACX3 40 50 mbar 50 mbar N° d’article : 9600028403 9600028407 ACX3 40G Consommation de gaz : 12,6 g/h Charge thermique nomi- nale Butane : 175 W Tension de raccordement : 12 Vg 220–240 Vw, 50/60 Hz Consommation électrique : 85 W Puissance frigorifique : max. 30 °C en dessous de la température ambiante Volume total : 41 l Consommation électrique : 1,6 kWh/24 h Classe climatique : N Température ambiante : 16 à 32 °C Émissions sonores : >0 dB Réfrigérant : 159 g H

Poids : Env. 16 kg Contrôle/certification :
