Type de produit	Caméra de surveillance marine IP
Marque	Garmin
Modèle	GC 200
Dimensions (base)	87 x 79 mm (L x H)
Poids	520 g
Indice de protection	IPX7 (résistant à l'immersion jusqu'à 1 m pendant 30 min)
Alimentation	9-18 V c.c. (ou 9-32 V c.c. avec module d'alimentation)
Consommation électrique	5 W max (avec IR activé)
Courant (avec IR)	370 mA
Courant (sans IR)	210 mA
Fusible requis	1 A à action rapide (pour branchement direct)
Angle de vue horizontal	99,2° ± 3°
Angle de vue vertical	74° ± 3°
Portée infrarouge	30 m
Distance de sécurité boussole	10 cm
Température de fonctionnement	-20 à 60 °C
Température de stockage	-30 à 60 °C
Voyant LED	Rouge fixe (alimentation), Vert fixe (connexion réseau), Vert clignotant (détection mouvement)
Montage	Orientation inversée ou horizontale possible, image inversible
Connectivité	Câble Garmin Marine Network
Compatibilité	Nécessite traceur Garmin avec mise à jour logicielle
Installation	Outils : perceuse foret 2 mm, tournevis Pozidriv, clé Allen incluse
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Respecter la distance de sécurité du compas. Ne pas immerger la caméra au-delà de l'indice IPX7.
Pièces détachées	Non applicables, pièces intégrées.
Réparabilité	Faire appel à un technicien agréé Garmin.

FOIRE AUX QUESTIONS - GC 200 GARMIN

Comment installer la caméra GC 200 ?

Fixez le gabarit, percez des trous de 2 mm, puis fixez la base avec les vis fournies. Branchez les câbles et verrouillez le collier. Assurez-vous de mettre à jour le traceur Garmin pour afficher le flux.

Quelle est l'alimentation requise pour la GC 200 ?

La caméra fonctionne en 9-18 V c.c. en branchement direct, ou 9-32 V c.c. avec un module d'alimentation Garmin (non inclus). Un fusible 1 A à action rapide est obligatoire en direct.

La GC 200 est-elle compatible avec tous les traceurs Garmin ?

Elle est compatible avec les traceurs Garmin disposant d'un port Garmin Marine Network. Une mise à jour du logiciel du traceur peut être nécessaire.

Que signifient les voyants LED de la caméra ?

Rouge fixe : caméra allumée. Vert fixe : connectée au réseau. Vert clignotant : détection de mouvement.

Quelle est la portée infrarouge de la GC 200 ?

La portée infrarouge est de 30 mètres (98,4 pieds).

La caméra est-elle étanche ?

Oui, elle possède un indice IPX7, ce qui signifie qu'elle peut être immergée jusqu'à 1 mètre pendant 30 minutes.

Dois-je utiliser un fusible ?

Oui, pour un branchement direct sur l'alimentation, un fusible à action rapide 1 A est obligatoire pour protéger la caméra.

Puis-je monter la caméra à l'envers ?

Oui, la caméra peut être montée à l'envers ou à l'horizontale. Vous pouvez inverser l'image dans les réglages du traceur pour une vue correcte.

La caméra interfère-t-elle avec le compas ?

Respectez une distance de sécurité de 10 cm par rapport au compas pour éviter toute interférence magnétique.

Que faire si la caméra ne s'affiche pas sur le traceur ?

Vérifiez les connexions des câbles, assurez-vous que le logiciel du traceur est à jour et que la caméra est sous tension (LED rouge). Redémarrez le traceur si nécessaire.

MODE D'EMPLOI GC 200 GARMIN

Instructions d'installation 4

Caméra marine IP GC™ 200 Instructions d'installation

Considérations relatives au montage

AVERTISSEMENT

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.

Vous pouvez installer la caméra à l'envers ou à l'horizontale. Vous pouvez inverser l'image de la caméra pour obtenir une vue de derrière. Pour plus d'informations, reportez-vous au manuel d'utilisation du traceur.

REMARQUE : pour afficher et configurer le flux de la caméra sur votre traceur, vous devez mettre à jour le logiciel de votre traceur.

• La caméra doit être installée dans un endroit où elle ne risque pas d'être immergée et ne présente aucun risque dans les passages de portes ou les passavants. Tenez-la éloignée des quais et autres équipements, pour éviter qu'elle ne soit endommagée.
• Installez la caméra sur une surface capable de supporter son poids et dans un endroit où vous pouvez la retirer sans peine.
• Installez la caméra en veillant à pouvoir brancher les câbles facilement et à ce que le voyant LED soit visible.
• Pour éviter toute interférence avec un compas magnétique, respectez la distance de sécurité indiquée dans les caractéristiques techniques du produit.
• Testez la caméra à son emplacement de montage avant de l'installer de manière définitive.
• Vous pouvez utiliser le module d'alimentation Garmin pour simplifier l'installation. Avec le module d'alimentation, un câble de caméra unique remplace le câble d'alimentation et le câble Ethernet. Cette option est particulièrement intéressante quand la caméra est située à distance des autres équipements électroniques, par exemple près de l'étrave ou sur un mât.

Outils requis

• Perceuse et foret de 2 mm ( ^1/_16 )
  • Tournevis Pozidriv

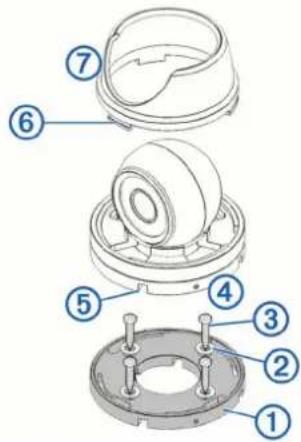

Montage de la caméra

1 Fixez le modèle sur l'emplacement de montage.
2 A l'aide d'un foret de 2 mm (1/16 po), percez les trous d'implantation.
3 À l'aide de la clé Allen incluse, desserrez la vis sur le côté de la base de la caméra.
4 Retirez la base du corps de la caméra.
5 Acheminez les câbles de la caméra à travers la base de la caméra ou à travers l'une des gouttières à câbles.
6 Alignez la base de la caméra sur les trous d'implantation et fixez la base de la caméra à l'aide des rondelles et des vis ③

7 Fixez la caméra à la base, puis serrez la vis sur la base de la caméra.
8 Branchez les câbles de la caméra.
9 Alignez les encoches sur la base de la caméra avec les languettes sur le collier puis tournez le collier jusqu'à ce qu'il se verrouille.

Considérations relatives à la connexion

Schéma de branchement avec alimentation directe

1	GC 200Caméra IP marine GC 200
2	Câble Garmin Marine Network petit connecteur (inclus)
3	Câble adaptateur petit à grand pour le réseau Garmin Marine Network (inclus)
4	Source d'alimentation de 9 à 18 V c.c. (non incluse)AVISPour éviter d'endommager la caméra de façon permanente, évitez de la brancher directement sur un système de 24 V c.c. Utilisez plutôt un module d'alimentation Garmin quand vous effectuez un branchement sur un système de 24 V c.c.
5	Fusible à action rapide 1 A (obligatoire, non inclus)AVISVous devez connecter le câble d'alimentation via un fusible à action rapide 1 A (non inclus). S'il manque un fusible, l'appareil ne fonctionnera pas correctement.
6	Traceur Garmin (non inclus)

Schéma de branchement avec un module d'alimentation Garmin

1	GC 200Caméra IP marine GC 200
2	Câble Garmin Marine Network petit connecteur
3	Module d'alimentation (010-12527-00 non inclus)
4	Interrupteur (non inclus)
5	Source d'alimentation de 9 à 32 V c.c. (non incluse)
6	Traceur (non inclus)

Voyant LED d'état de la caméra

Activité LED État
Rouge - fixe La	caméra est allumée.
Allumé vert La	caméra est connectée au réseau et transmet des données.
Vert clignotant	La caméra détecte du mouvement.

Caractéristiques

Dimensions (Base L x H) 87 x 79	mm (3,4 x 3,1 po)
Poids 520 g (1,2 lb)
Résistance à l'eau IEC 60529 IPX7	2
Plage de températures de fonctionnement	De -20 à 60°C (de 14 à 140°F)
Plage de températures de stockage	De -30 à 60°C (de -4 à 140°F)
Alimentation De 9 à 18 V c.c.
Tension d'entrée du module d'alimentation (non inclus)	De 9 à 32 V c.c.
Tension de fonctionnement avec l'infrarouge activé	370 mA
Tension de fonctionnement avec l'infrarouge désactivé	210 mA
Consommation électrique 5 watts	maximum avec l'infrarouge activé
Fusible 1 fusible rapide 1 A (obligatoire pour un branchement direct sur l'alimentation, non inclus)
Angle de vue horizontal 99,2 +/- 3 degrés
Angle de vue vertical 74 +/- 3 degrés
Distance infrarouge 30 m (98,4 ft)
Distance de sécurité du compas	10 cm (4 po)
