BRUKSANVISNING GC 200 GARMIN
Viktigt vid montering
WARNING
I guiden Viktig säkerhets- och produktinformation, som medföljer i produktförpackningen, finns viktig information och produktvarningar.
Du kan montera kameran upp och ned eller sidledes. Du kan visa en omvänd kamerabild som du kan använda i backläge. Se plotterns användarhandbok för instruktioner.
Obs! Plotterns programvara måste uppdateras för att kunna installera och visa kameraflödet på plottern.
- Du måste montera kameran på en plats där den inte är nedsänkt i vatten, inte utgör någon fara i dörröppningar eller gångvägar och inte kan skadas av hamnar, pålverk eller annan utrustning.
- Kameran ska monteras på en plats som är stark nog att klara enhetens vikt och på en plats där du kan ta bort kameran.
- Kameran ska monteras så att LED-lampan syns och kabeln enkelt kan anslutas.
- För att undvika störningar mot en magnetisk kompass ska kameran inte monteras närmare kompassen än det säkerhetsavständ till kompass som anges i produktspecifikationerna.
- Prova kameran på den önskade platsen innan du monterar kameran permanent.
- Du kan använda Garmin strömmodulen för att underlätta installationen. Strömmodulen använder en enda kamerakabel i stället för separata ström- och ethernet-kablar. Detta är särskilt fördelaktigt när kameran är placerad långt från annan elektronik, till exempel nära fören eller på en mast.
Verktyg som behövs
• Borr och borrspets på 2 mm ( ^1/_16 tum)
- Pozidriv skruvmejsel
Montera kameran
1 Fäst mallen på monteringsplatsen.
2 Använd en borrspets på 2 mm ( ^1 / _16 tum) och borra de tre rikthålen.
3 Använd den medföljande inexnyckeln för att lossa skruven på sidan av kamerans bas.
4 Ta bort basen från kamerahuset.
5 För kamerakabeln genom kamerans bas eller genom en av kabelkanalerna.

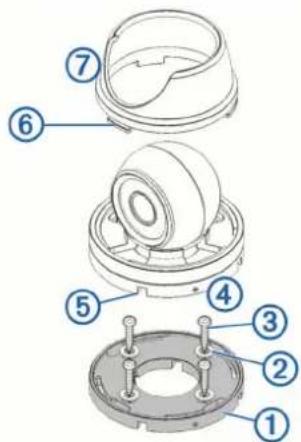

6 Rikta in kamerans bas med rikthålen och fäst kamerans bas ① med brickorna ② och skruvarna . ③
7 Fäst kameran på basen och dra åt skruvarna i kamerans bas.
8 Anslut kamerakablarna.
9 Rikta in spåren i kamerans bas ⑤med flikarna i kragen ⑥ och vrid kragen ⑦ills den låses.
Att tänka på vid anslutning
Anslutningsschema med direkt ström
| 1 | GC 200 marin IP-kamera |
| 2 | Garmin kabel för marina nätverk, liten kontakt (medföljer) |
| 3 | Garmin adapterkabel för Garmins marina nätverk (medföljer) |
| 4 | 9 till 18 V likströmskälla (medföljer ej)OBS!Ansluta inte kameran direkt till ett 24 V-likströmssystem för att undvika att skada den permanent. Du måste använda en Garmin strömmodul när du ansluter till ett 24 V-likströmssystem. |
| 5 | 1 A snabbsäkring (krävs, medföljer ej)OBS!Du måste ansluta strömkabeln genom en 1 A snabbsäkring (medföljer ej). Utan en säkring kan fel uppkomma i enheten. |
| 6 | Garmin plotter (medföljer ej) |
Anslutningsschema med en Garmin strömmodul
| 1 | GC 200 marin IP-kamera |
| 2 | Garmin kabel för marina nätverk, liten kontakt |
| 3 | Strömmodul (010–12527–00, medföljer ej) |
| 4 | Kabelmonterad brytare (medföljer ej) |
| 5 | 9 till 32 V likströmskälla (medföljer ej) |
| 6 | Plotter (medföljer ej) |
Lysdiod för kamerastatus
| Lysdiodsaktivitet Status | |
| Fast rött sken Kameran är på. | |
| Fast grönt sken Kameran är ansluten till nätverket och överför data. | |
| Blinkande grön Kameran upptäcker rörelse. |
Specifikationer
| Mått (Bas B x H) 87 x 79 mm (3,4 x 3,1 tum) | |
| Vikt 520 g (1,2 lb) | |
| Vattenklassning IEC 60529 IPX7 | 8 |
| Drifttemperaturområde Från -20 till 60 °C (från 14 till 140 °F) | |
| Temperaturområde för förvaring Från -30 till 60 °C (från -4 till 140 °F) | |
| Inspänning Från 9 till 18 V likström | |
| Inspänning strömmodul (medföljer ej) | Från 9 till 32 V likström |
| Driftström med infrarött ljus på 370 mA | |
| Driftström med infrarött ljus av 210 mA | |
| Strömförbrukning Max 5 W med infrarött ljus på | |
| Säkring 1 A snabbverkande (krävs för direkt strömanslutning, medföljer inte) | |
| Horisontell visningsvinkel 99,2 +/- 3 grader | |
| Vertikal visningsvinkel 74 +/- 3 grader | |
| Avstånd infraröd strålning | 30 m (98,4 fot.) |
| Säkerhetsavständ till kompass | 10 cm (4 tum) |
