GC 200 - Overvågningskamera GARMIN - Gratis brugsanvisning og manual

Produkttype	Marine IP overvågningskamera
Mærke	Garmin
Model	GC 200
Dimensioner (base)	87 x 79 mm (L x H)
Vægt	520 g
Beskyttelsesklasse	IPX7 (modstandsdygtig over for nedsænkning op til 1 m i 30 min)
Strømforsyning	9-18 V DC (eller 9-32 V DC med strømforsyningsmodul)
Strømforbrug	5 W maks (med IR tændt)
Strøm (med IR)	370 mA
Strøm (uden IR)	210 mA
Krævet sikring	1 A hurtig sikring (til direkte tilslutning)
Vandret synsvinkel	99,2° ± 3°
Lodret synsvinkel	74° ± 3°
Infrarød rækkevidde	30 m
Sikkerhedsafstand kompas	10 cm
Driftstemperatur	-20 til 60 °C
Opbevaringstemperatur	-30 til 60 °C
LED-indikator	Rød konstant (strøm), Grøn konstant (netværksforbindelse), Grøn blinkende (bevægelsesdetektion)
Montering	Omvendt eller vandret orientering mulig, billedet kan vendes
Tilslutning	Garmin Marine Network kabel
Kompatibilitet	Kræver Garmin plotter med softwareopdatering
Installation	Værktøj: boremaskine med 2 mm bor, Pozidriv skruetrækker, medfølgende unbrakonøgle
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Undgå opløsningsmidler.
Sikkerhed	Overhold kompassets sikkerhedsafstand. Nedsænk ikke kameraet ud over IPX7-klassificeringen.
Reservedele	Ikke relevante, integrerede dele.
Reparationsmuligheder	Kontakt en autoriseret Garmin-tekniker.

Ofte stillede spørgsmål - GC 200 GARMIN

Hvordan installeres GC 200 kameraet?

Fastgør skabelonen, bor 2 mm huller, fastgør derefter basen med de medfølgende skruer. Tilslut kablerne og lås kraven. Sørg for at opdatere Garmin plotteren for at vise feedet.

Hvad er strømforsyningskravet for GC 200?

Kameraet fungerer på 9-18 V DC ved direkte tilslutning, eller 9-32 V DC med et Garmin strømforsyningsmodul (ikke inkluderet). En 1 A hurtig sikring er påkrævet ved direkte tilslutning.

Er GC 200 kompatibel med alle Garmin plottere?

Den er kompatibel med Garmin plottere, der har en Garmin Marine Network port. En softwareopdatering af plotteren kan være nødvendig.

Hvad betyder kameraets LED-indikatorer?

Rød konstant: kamera tændt. Grøn konstant: forbundet til netværket. Grøn blinkende: bevægelsesdetektion.

Hvad er den infrarøde rækkevidde for GC 200?

Den infrarøde rækkevidde er 30 meter (98,4 fod).

Er kameraet vandtæt?

Ja, den har en IPX7 klassificering, hvilket betyder, at den kan nedsænkes op til 1 meter i 30 minutter.

Skal jeg bruge en sikring?

Ja, ved direkte tilslutning til strømforsyningen er en 1 A hurtig sikring obligatorisk for at beskytte kameraet.

Kan jeg montere kameraet på hovedet?

Ja, kameraet kan monteres på hovedet eller vandret. Du kan vende billedet i plotterens indstillinger for en korrekt visning.

Forstyrrer kameraet kompasset?

Overhold en sikkerhedsafstand på 10 cm fra kompasset for at undgå magnetisk interferens.

Hvad gør jeg, hvis kameraet ikke vises på plotteren?

Kontroller kabelforbindelserne, sørg for at plotterens software er opdateret og at kameraet er tændt (rød LED). Genstart plotteren om nødvendigt.

BRUGSANVISNING GC 200 GARMIN

Installationsvejledning 12

Se guiden Vigtige oplysninger om sikkerhed og produkter i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Overvejelser om montering

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Du kan montere kameraet på hovedet eller sidelæns. Du kan vende kamerabilledet til brug i bagudvendt tilstand. Se brugervejledningen til plotteren for at få yderligere oplysninger.

BEMÆRK: Du skal opdatere plottersoftwaren for at kunne indstille og få vist billeder fra kameraet på plotteren.

• Du skal montere kameraet på et sted, hvor det ikke er under vand, ikke udgør en fare i døråbninger eller på gangbroer og ikke kan beskadiges af kajer, pæle eller andet udstyr.
• Kameraet skal monteres et sted, der er stærkt nok til at bære vægten af enheden, og hvor du kan fjerne kameraet.
• Kameraet skal monteres, så lysdioden er synlig, og kablerne nemt kan tilsluttes.
• For at undgå forstyrrelse af et magnetisk kompas, skal du ikke montere kameraet tættere på et kompas end den sikkerhedsafstand for kompas, der er angivet i produktets specifikationer.
• Kameraet bør testes på det valgte monteringssted, før det monteres permanent.
• Du kan bruge Garmin strømmodulet til at gøre installationen nemmere. Strømmodulet bruger et enkelt kamerakabel i stedet for separate strøm- og ethernet-kabler. Dette er især nyttigt, når kameraet er placeret langt væk fra anden elektronik, som f.eks. ved forstavnen eller på en mast.

Nødvendigt værktøj

• Boremaskine og 2 mm ( ^1/_16 tommer) bor
- Pozidriv skruetrækker

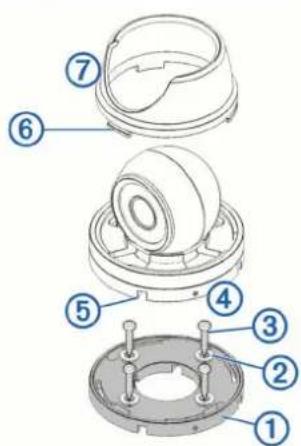

Montering af kamera

1 Fastgør skabelonen til monteringsstedet.
2 Brug et 2 mm (1/16") bor til at bore styrehullerne.
3 Løsn skruerne i siden af kameraets bund ved hjælp af den medfølgende sekskantnøgle.
4 Tag bunden af kamerahuset.
5 Før kameraets kabler gennem kameraets bund eller gennem kabelkanalerne.
6 Tilpas kameraets bund med føringshullerne, og fastgør kameraets bund ①med spændeskiverne og skruerne. ③

7 Fastgør kameraet Ⓓå bunden, og spænd skruerne i kameraets bund.
8 Tilslut kamerakablerne.
9 Tilpas slidserne på kameraets bund ⑤med kravens tappe ⑥, og drej kraven ⑦ndtil den låser på plads.

Overvejelser om tilslutning

1	GC 200 marine-IP-kamera
2	Garmin Marine Network-kabel, lille stik (medfølger)
3	Garmin Marine Network-adapterkabel lille til stort (medfølger)
4	9 til 18 V DC-strømkilde (medfølger ikke)
	BEMÆRKFor at undgå varig skade på kameraet, skal du undlade at slutte kameraet direkte til et 24 V DC-system. Du skal bruge et Garmin strømmodul ved tilslutning til et 24 V DC-system.
5	1 A hurtigvirkende sikring (påkrævet, medfølger ikke)
	BEMÆRKDu skal tilslutte strømkablet via en 1 A hurtigvirkende sikring (medfølger ikke). Enheden fungerer ikke uden sikring.
6	Garmin plotter (medfølger ikke)

Forbindelsesdiagram med et Garmin strømmodul

LED-aktivitet Status

Konstant rød Kameraet er tændt.

Konstant grøn Kameraet er tilsluttet netværket og sender data.

Blinker grønt Kameraet registrerer bevægelse.

Specifikationer

Mål (Bund B x H) 87 x 79 mm (3,4 x 3,1 tommer)
Vægt 520 g (1,2 lbs)
Vandtæthedsklasse IEC 60529 IPX7	6
Driftstemperaturområde Fra -20 til 60°C (fra 14 til 140°F)
Temperaturområde for opbeva-ring	Fra -30 til 60°C (fra -4 til 140°F)
Indgangsspænding Fra 9 til 18 Vdc
Strømmodules indgangsspænding (medfølger ikke)	Fra 9 til 32 Vdc
Driftsstrøm med infrarød tilslut-ning	370 mA
Driftsstrøm med infrarød frakobling	210 mA
Strømforbrug Maks. 5 W med infrarød tilslutning
Sikring 1 A hurtigvirkende (kræves til direkte strømtilslutning, medfølger ikke)
Vandret betragtningsvinkel 99,2 +/- 3 grader
Lodret betragtningsvinkel 74 +/- 3 grader
Infrarød afstand 30 m (98,4 ft.)
Sikkerhedsafstand for kompas 10 cm (4 tommer)

Tilkoblingsdiagram med direkte strømforsyning
