Type de produit	Caméra de surveillance
Marque	Garmin
Modèle	GC 14
Dimensions (L x H)	54,3 x 50,7 mm
Poids	190 g
Alimentation	9 à 18 V c.c.
Consommation électrique (IR désactivé)	90 mA à 12 V c.c.
Consommation électrique (IR activé)	183 mA à 12 V c.c.
Température de fonctionnement	-20 à 60 °C
Température de stockage	-20 à 60 °C
Résistance à l'eau	IPX7
Angle de vue horizontal	95 degrés
Angle de vue vertical	52 degrés
Distance infrarouge	15 m
Sortie vidéo	1 Vpp composite, 75 Ω
Résolution	PAL, 976 x 582 pixels effectifs
Distance de sécurité du compas	254 mm
Fusible requis	1 A ou disjoncteur
Montage	À l'envers ou à l'horizontale, inversion d'image possible
Compatibilité	Traceurs Garmin GPSMAP avec encodeur vidéo CVBS intégré
Entretien	Nettoyer la lentille avec un chiffon doux
Fonctions principales	Surveillance vidéo, vision infrarouge, montage polyvalent
Sécurité	Installation hors de portée, utiliser un fusible 1 A

FOIRE AUX QUESTIONS - GC 14 GARMIN

Comment installer la caméra GC 14 ?

Fixez la base du dôme à la surface à l'aide des vis fournies, puis insérez la caméra et serrez les vis avant. Montez-la à l'envers ou à l'horizontale selon vos besoins.

Pourquoi l'image n'apparaît-elle pas sur mon traceur Garmin ?

Vérifiez que tous les câbles sont bien branchés et que le câble vidéo est connecté au port de sortie vidéo de la caméra. Assurez-vous que le traceur est compatible.

Comment nettoyer la lentille de la caméra ?

Utilisez un chiffon propre et doux pour nettoyer la lentille. Évitez les produits abrasifs.

Quel type de fusible utiliser ?

Vous devez connecter le fil d'alimentation à la batterie en utilisant un fusible 1 A ou un disjoncteur. Sans cela, la caméra ne fonctionnera pas correctement.

La caméra est-elle résistante à l'eau ?

Oui, elle est certifiée IPX7, ce qui signifie qu'elle peut résister à une immersion temporaire dans l'eau.

Puis-je monter la caméra à l'envers ?

Oui, la caméra peut être montée à l'envers ou à l'horizontale. Vous pouvez également inverser l'image dans le traceur pour une vue de derrière.

Quelle est la portée infrarouge ?

La distance infrarouge est de 15 mètres, permettant une vision nocturne efficace.

Combien de caméras puis-je connecter ?

Vous pouvez ajouter jusqu'à 4 caméras par encodeur et jusqu'à 2 encodeurs par réseau Garmin Marine Network.

Que faire si l'image vacille ?

Vérifiez que la caméra n'est pas dirigée vers le soleil. Réglez les contrastes sur votre traceur. Si le problème persiste, installez un isolateur de boucle de masse.

La caméra est-elle compatible avec tous les traceurs Garmin ?

Elle est compatible avec les traceurs Garmin GPSMAP disposant d'un port CVBS IN intégré. Consultez la liste sur garmin.com/gc14.

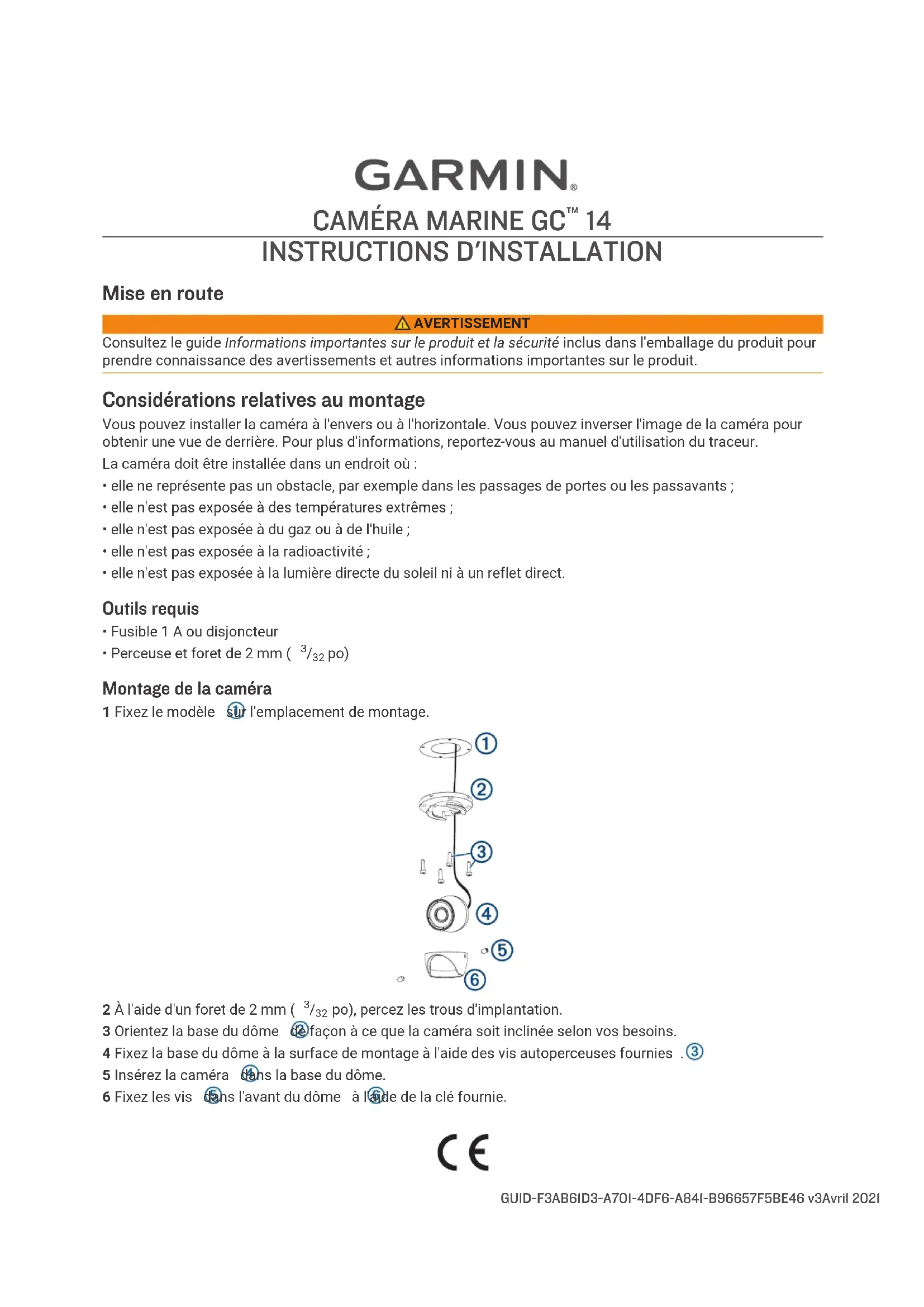

MODE D'EMPLOI GC 14 GARMIN

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.

Considérations relatives au montage

Vous pouvez installer la caméra à l'envers ou à l'horizontale. Vous pouvez inverser l'image de la caméra pour obtenir une vue de derrière. Pour plus d'informations, reportez-vous au manuel d'utilisation du traceur.

La caméra doit être installée dans un endroit où :

• elle ne représente pas un obstacle, par exemple dans les passages de portes ou les passavants ;
• elle n'est pas exposée à des températures extrêmes ;
• elle n'est pas exposée à du gaz ou à de l'huile ;
• elle n'est pas exposée à la radioactivité ;
• elle n'est pas exposée à la lumière directe du soleil ni à un reflet direct.

Outils requis

• Fusible 1 A ou disjoncteur
• Perceuse et foret de 2 mm ( ^3/_32 po)

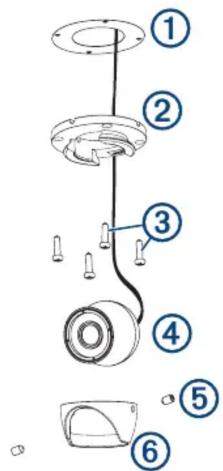

Montage de la caméra

1 Fixez le modèle sur l'emplacement de montage.

2 À l'aide d'un foret de 2 mm ( ^3/_32 po), percez les trous d'implantation.
3 Orientez la base du dôme de façon à ce que la caméra soit inclinée selon vos besoins.
4 Fixez la base du dôme à la surface de montage à l'aide des vis autoperceuses fournies . ③
5 Insérez la caméra dans la base du dôme.
6 Fixez les vis dans l'avant du dôme à la aide de la clé fournie.

Considérations relatives à l'installation

Vous devez connecter le fil d'alimentation de la caméra à la batterie en utilisant un fusible 1 A ou un disjoncteur. Si vous omettez un fusible ou un disjoncteur, la caméra ne fonctionnera pas correctement.

Certains traceurs Garmin ^® GPSMAP ^® disposent d'un encodeur vidéo CVBS intégré. Le flux vidéo de la caméra ou des caméras s'affiche sur tous les traceurs du réseau lorsque les caméras sont connectées à un seul port CVBS IN. Pour obtenir la liste des traceurs GPSMAP compatibles, rendez-vous sur le site garmin.com/gc14.

Si vous voulez utiliser plus d'une caméra ou si le traceur ne dispose pas d'un port CVBS IN, vous devez utiliser un autre encodeur.

Vous pouvez ajouter jusqu'à 4 caméras à un encodeur et jusqu'à 2 encodeurs à un réseau Garmin Marine Network.

REMARQUE : Pour réduire le risque d'interférences, vous pouvez installer un isolateur de boucle de masse vidéo composite (non fourni) entre la caméra et tout traceur qui ne dispose pas d'une mise à la terre isolée.

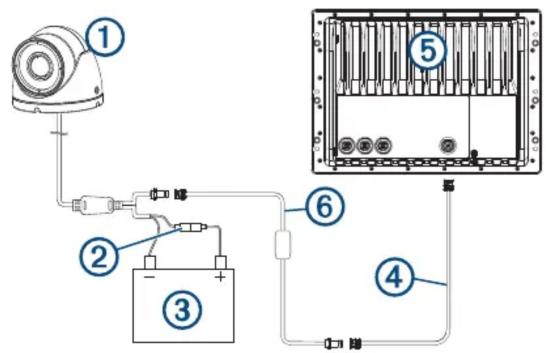

Schéma d'installation

Fusible 1 A ou disjoncteur (non inclus) ^1

③

Source d'alimentation 12 V c.c.

④

Câble vidéo coaxial BNC-BNC (non inclus)

5

Traceur Garmin compatible

⑥

Isolateur de boucle de masse vidéo composite (non inclus)

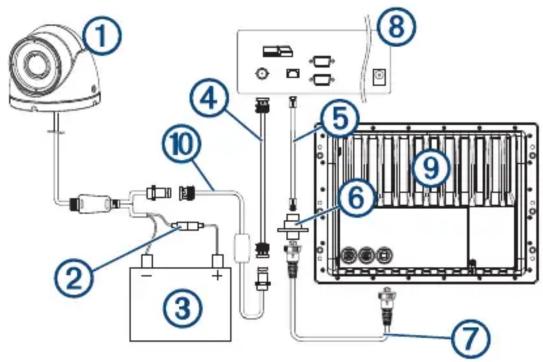

Installation avec le diagramme d'encodeur

Vous pouvez ajouter plus d'une caméra à votre réseau lorsque vous utilisez un encodeur.

Fusible 1 A ou disjoncteur (obligatoire, non inclus) ^1

③

Source d'alimentation 12 V c.c.

④

Câble vidéo coaxial BNC-BNC (non inclus)

5

Câble réseau

⑥

Coupleur d'isolation Power-over-Ethernet (GPN 010-10580-10)

⑦

Câble de réseau Garmin Marine Network

⑧

Encodeur Axis® Q7424 (en option/non inclus)

⑨

Traceur Garmin compatible

10

Isolateur de boucle de masse vidéo composite (non inclus)

Dépannage

La vidéo ne s'affiche pas sur l'écran du traceur

• Vérifiez que tous les câbles sont bien branchés.
• Vérifiez que le câble vidéo est connecté au port de sortie vidéo de la caméra.

L'image sur l'écran du traceur est faible ou sombre

• Vérifiez que la lentille est propre. Si besoin, nettoyez la lentille à l'aide d'un chiffon propre et doux.
• Si la caméra est trop exposée à la lumière directe du soleil, déplacez la caméra.
• Réglez les contrastes sur votre traceur. Consultez le manuel de votre traceur pour obtenir des instructions.

L'image vacille sur l'écran de traceur

• Vérifiez que la caméra n'est pas dirigée sur le soleil.
- Réglez les contrastes sur votre traceur. Consultez le manuel de votre traceur pour obtenir des instructions.

La caméra ne fonctionne pas et la surface est chaude

- Vérifiez que la caméra est bien connectée à une source d'alimentation adaptée.

Des barres de défilement apparaissent dans l'image vidéo sur l'écran du traceur

• Vérifiez que tous les câbles sont bien branchés.
• Installez un isolateur de boucle de masse vidéo composite (non fourni) entre la caméra et tout traceur qui ne dispose pas d'une mise à la terre isolée.

Caractéristiques

Dimensions (L x H) 54,3 x 50,7 mm (2,15 x 2,0 po)
Poids 190 g (6,7 oz)
Température de fonctionnement De -20 à 60°C (de -4 à 140°F)
Température de stockage De -20 à 60°C (de -4 à 140°F)
Résistance à l'eau IEC 60529 IPX7	1
Alimentation De 9 à 18 V c.c.
Consommation actuelle	IR désactivé : 90 mA à 12 V c.c.IR activé : 183 mA à 12 V c.c.
Distance de sécurité du compas 254 mm (10,0 po)
Angle de vue	Vertical : 52 degrésHorizontal : 95 degrés
Distance de l'IR 15 m (49 pi)
Sortie vidéo 1 Vpp composite ; 75 Ω composite
Résolution PAL
Pixels effectifs	Vertical : 582Horizontal : 976
