GL300P - Débroussailleuse BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse sans fil (taille-bordure/coupe-bordure convertible)
Marque	Black & Decker
Modèle	GL300P
Alimentation	Bloc-piles lithium-ion 18 V (20 V max initiale) compatible LBX20/LBXR20
Chargeur compatible	LCS200, LCS1620
Diamètre du fil de coupe	1,65 mm (0,065 po) nylon rond
Type d’alimentation du fil	Automatique (avance et coupe automatiques)
Fonctions principales	Taille-bordure et coupe-bordure (tête pivotante 180°), guidon réglable en hauteur
Pare-main	Oui, amovible avec vis
Guide de coupe	Oui, pour maintenir la distance de coupe
Sécurité	Bouton de verrouillage, détente à vitesse variable, pare-main, protection oculaire requise
Utilisation recommandée	Domestique : pelouses, bordures, petites broussailles
Garantie	2 ans (usage domestique)
Bobine de rechange	Modèle AF-100 (pré-enroulée) ou fil en vrac
Entretien et nettoyage	Nettoyer avec un savon doux et un chiffon humide ; lubrification non requise
Réparabilité	Centres de réparation agréés BLACK+DECKER (1 800 544-6986)
Poids	Environ 2,5 kg (estimation)
Dimensions (L×l×h)	Environ 100 × 20 × 25 cm (estimation)

FOIRE AUX QUESTIONS - GL300P BLACK & DECKER

Comment mettre en marche la débroussailleuse GL300P ?

Pour mettre en marche, enfoncez d'abord le bouton de verrouillage (2) puis appuyez sur la détente (1). Relâchez la détente pour arrêter l'outil.

Comment recharger la batterie ?

Branchez le chargeur sur une prise appropriée, puis insérez le bloc-piles (LBX20/LBXR20) dans le chargeur. Le voyant vert clignote pendant la charge et reste allumé une fois la charge terminée. Chargez à une température entre 18 et 24 °C.

Que faire si le fil ne s'alimente pas automatiquement ?

Vérifiez que le fil est bien enroulé sans croisement et qu'il dépasse d'environ 122 mm. Nettoyez le boîtier de la bobine. Assurez-vous d'utiliser un fil nylon rond de 1,65 mm de diamètre. Si le problème persiste, remplacez la bobine par une AF-100.

Comment convertir l'outil en mode coupe-bordure ?

Desserrez le collier (5), tournez le boîtier inférieur de 180° jusqu'à ce qu'il s'enclenche, puis resserrez le collier. Ouvrez le guide de coupe (7) en position ouverte.

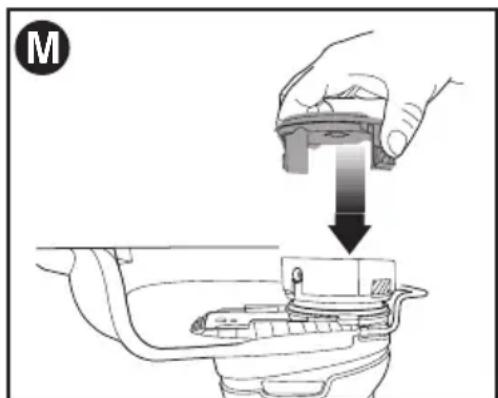

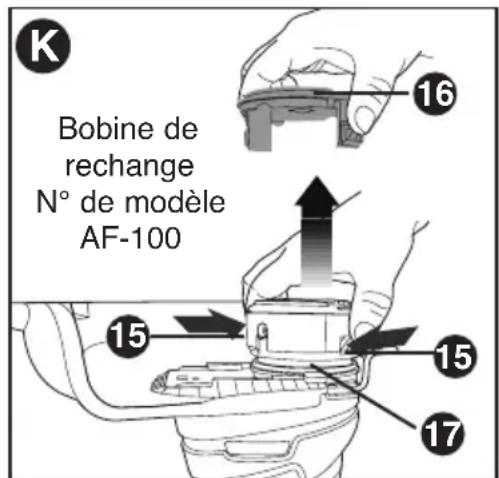

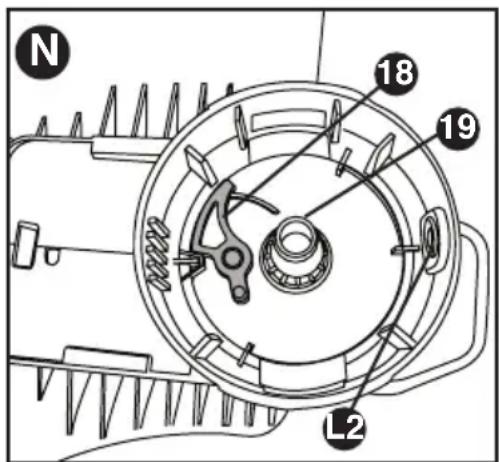

Comment remplacer la bobine de fil ?

Retirez la batterie. Appuyez sur les languettes du couvercle de la bobine (15) et retirez-le. Sortez la bobine vide. Insérez la nouvelle bobine AF-100 en alignant les encoches, puis refermez le couvercle jusqu'à entendre deux clics.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours une protection oculaire conforme aux normes ANSI Z87.1. Utilisez l'outil avec le pare-main en place. Tenez les spectateurs à plus de 30 m. Ne pas utiliser sous la pluie ou sur sol humide.

Comment nettoyer la débroussailleuse ?

Utilisez un savon doux et un chiffon humide pour nettoyer les parties en plastique. Ne pas immerger dans l'eau. Nettoyez régulièrement les orifices de ventilation.

Que faire si l'outil fonctionne lentement ?

Appuyez à fond sur la détente. Vérifiez que le boîtier de la bobine tourne librement. Assurez-vous que le fil ne dépasse pas 122 mm. Si la batterie est faible, rechargez-la.

Où trouver des pièces de rechange ?

Les pièces (pare-main, couvercle de bobine, bobine AF-100) sont disponibles dans les centres de réparation agréés BLACK+DECKER. Appelez le 1 800 544-6986 ou consultez www.blackanddecker.com.

Quelle est la garantie de la GL300P ?

BLACK+DECKER offre une garantie complète de 2 ans pour une utilisation domestique, contre tout défaut de matériel ou de fabrication. Conservez votre preuve d'achat.

MODE D'EMPLOI GL300P BLACK & DECKER

Merci d'avoir choisi BLACK+DECKER ! Consultez le site Web www.BlackandDecker.com/NewOwner pour enregistrer votre nouveau produit. À LIRE AVANT DE RETOURNER CE PRODUIT POUR QUELQUE RAISON QUE CE SOIT :

Si des questions ou des problèmes surgissent après l'achat d'un produit BLACK+DECKER, consultez le site Web www.blackanddecker.com/instantanswers pour obtenir des réponses instantanément 24 heures par jour. Si la réponse est introuvable ou en l'absence d'accès à l'Internet, composez le 1 800 544-6986 de 8 h à 17 h HNE, du lundi au vendredi, pour parler avec un agent. Ayez le numéro de catalogue sous la main lors de l'appel.

Pour l'achat d'un filtre de rechange, composez le 1-888-678-7278. CONSERVEZ CE MODE D'EMPLOI POUR UN USAGE ULTÉRIEUR.

*La tension initiale maximale du bloc-piles (mesurée sans charge de travail) est de 20 volts. La tension nominale est de 18.

LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS

Il est important que vous lisiez et compreniez ce mode d'emploi. Les informations qu'il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à vous aider à reconnaître cette information.

DANGER : Indique une situation dangereuse imminente qui, si elle n'est pas évitée, causera la mort ou des blessures graves.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer la mort ou de graves blessures.

MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer des blessures mineures ou modérées.

MISE EN GARDE : Utilisé sans le symbole d'alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages à la propriété.

AVERTISSEMENTS DE SÉCURITÉ ET DIRECTIVES DE PREMIÈRE IMPORTANCE

AVERTISSEMENT : Lorsque des outils de jardinage électriques sont utilisés, des précautions de base en matière de sécurité doivent toujours être suivies afin de réduire le risque d'incendie, de choc électrique et de blessure corporelle, notamment les suivantes.

Lire toutes les directives

TOUJOURS PORTER UNE PROTECTION OCULAIRE - Porter des lunettes ou des lunettes de protection en tout temps lorsque cet outil est branché. DISPOSITIF DE PROTECTION - Ne pas utiliser cet outil sans les dispositifs de protection en place. S'HABILLER DE MANIÈRE APPROPRIÉE - Ne pas porter de vêtements amples ni de bijoux. Ils peuvent s'enchevêtrer dans les pièces mobiles. Des gants en caoutchouc et des chaussures adéquates à semelles en caoutchouc sont recommandés lors de travaux à l'extérieur. Ne pas utiliser l'outil avec les pieds nus ou des sandales ouvertes. Porter des pantalons longs pour protéger vos jambes. Se couvrir les cheveux s'ils sont longs. - FIL EN NYLON - Tenir le visage, les mains et les pieds loin du fil de nylon rotatif en tout temps. - LE FIL EN ROTATION EXÉCUTE UNE COUPE - Être attentif lors de la taille autour de grillages et de plates-bandes. - TENIR ÉLOIGNÉS TOUS LES SPECTATEURS - À une distance sécuritaire de l'aire de travail, particulièrement les enfants. - AVERTISSEMENT IMPORTANT : lorsque l'outil est utilisé comme coupe-bordure, des pierres, des morceaux de métal et d'autres objets peuvent être projetés à haute vitesse par le fil. L'outil et le dispositif de protection sont conçus pour réduire le risque. Toutefois, les précautions spéciales suivantes doivent être prises : S'ASSURER que toute personne et les animaux sont éloignés d'au moins 30 m (100 pi). POUR RÉDUIRE LE RISQUE de blessures par ricochet, travaillez en vous éloignant de tout objet solide tel qu'un mur, des marches, de grosses pierres, des arbres, etc. Soyez très prudent lors de travaux près d'objets solides et, le cas échéant, taillez ou coupez manuellement. ÉVITER LES DÉMARRAGES ACCIDENTELS - Ne pas transporter un outil branché avec le doigt sur la détente. - NE PAS FORCER L'OUTIL - à tourner à une vitesse plus rapide que celle pour laquelle il est capable de couper efficacement. - UTILISER LE BON OUTIL - Ne pas utiliser cet outil pour tout autre type de travail sauf pour celui pour lequel il est prévu.

NE PAS TROP TENDRE LES BRAS - Conserver son équilibre en tout temps. OUTIL ENDOMMAGÉ - Si vous frappez ou devenez enchevêtré dans un objet, arrêtez immédiatement l'outil, débranchez-le puis inspectez-le pour toute trace de dommages qui devront être réparés avant une autre utilisation. Ne pas utiliser avec un moyeu ou une bobine brisés. - DÉBRANCHER L'OUTIL - Lorsqu'il est inactif, lors du remplacement du fil ou avant un nettoyage. - ÉVITER LES CONDITIONS ENVIRONNEMENTALES

DANGEREUSES - Ne pas utiliser d'outils électriques dans des lieux humides ou mouillés. Suivre toutes les directives de ce mode d'emploi pour une utilisation adéquate de votre outil. Ne pas utiliser l'outil sous la pluie.

• NE PAS UTILISER d'outils électriques portatifs dans un milieu gazeux ou déflagrant. Les moteurs de ces outils produisent normalement des étincelles qui pourraient enflammer des vapeurs. RANGER LES OUTILS INUTILISÉS À L'INTÉRIEUR - Lorsqu'ils ne sont pas utilisés, les outils doivent être rangés à l'intérieur, dans un endroit sec et verrouillé, hors de portée des enfants.
• ÊTRE VIGILANT - Ne pas utiliser l'appareil en cas de fatigue ou de maladie, ou sous l'influence d'alcool, de drogues ou de médicaments.
• PRENDRE SOIN DES OUTILS ÉLECTRIQUES - Suivre les directives figurant à la section Entretien. Maintenir les poignées sèches, propres et exemptes d'huile et de graisse. VÉRIFIER LES PIÈCES ENDOMMAGÉES - Avant toute utilisation ultérieure de l'appareil électrique, un dispositif de protection endommagé, ou toute autre pièce endommagée, doit être examiné soigneusement afin d'assurer un fonctionnement adéquat selon sa fonction prévue. Vérifier l'alignement des pièces mobiles, la présence de grippage des pièces mobiles, de rupture
• NE PAS immerger l'outil dans l'eau ou l'arroser au boyau. ÉVITER la pénétration de tout liquide dans l'outil.
• NE PAS ranger l'outil sur des engrais ou des produits chimiques ou près de ceux-ci.
• NE PAS nettoyer avec un nettoyeur à pression.
• Maintenir les pare-mains en place et en état de fonctionnement.
• Tenir les mains et les pieds éloignés de la zone de coupe.

▲ AVERTISSEMENT : Ne pas utiliser l'outil si la détente ne fonctionne pas. Tout outil qui ne peut être réglé par la détente est dangereux et doit être réparé.

▲ AVERTISSEMENT : Certaines poussières produites par cet outil contiennent des produits chimiques reconnus par l'État de la Californie comme pouvant causer le cancer, des anomalies congénitales et d'autres dangers pour la reproduction. Voici quelques exemples de ces produits chimiques :

• composés présents dans les engrais
• composés présents dans les insecticides, herbicides et pesticides
• arsenic et chrome provenant de bois traité chimiquement

Pour réduire votre exposition à ces produits chimiques, porter un équipement de sécurité approuvé comme un masque anti-poussières conçu spécialement pour filtrer les particules microscopiques

SYMBOLES

• L'étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les symboles et leurs définitions sont indiqués ci-après :

V..... volts

A..... ampères

Hz......hertz

W.....watts

min.......minutes

~ ou AC....courant alternatif

ou DC..courant continu

n0 .........sous vide

① .Construction de classe I

...borne de mise à la terre (mise à la terre)

Construction de classe II

A.....symbole d'avertissement ../min....tours à la minute

Lire le mode d'emploi avant l'utilisation

Utiliser une protection respiratoire adéquate.

Utiliser une protection oculaire adéquate.

Utiliser une protection auditive adéquate.

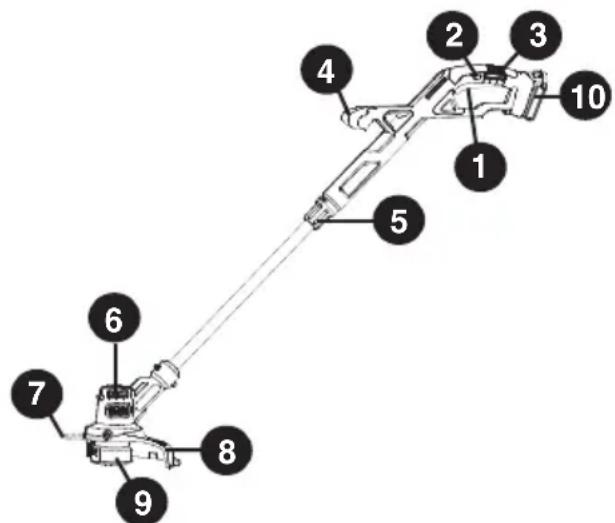

DESCRIPTION FONCTIONNELLE

1. Détente 2. Bouton de verrouillage 3. Poignée 4. Poignée auxiliaire 5. Collier (pour régler la hauteur et le bord) 6. Tête de coupe 7. Guide de coupe 8. Pare-main 9. Couvercle de la bobine 10. Bloc-piles

Ce produit est compatible avec tous les modélés de piles et de chargeurs écumentés dans le tableau ce-dessous. Bloc-piles au LI-ION et chargeurs correspondants Description N odecat.
Bloc-piles: LI-ION LBX20	LBXR20
Chargeur: LCS200	LCS1620

DIRECTIVES DE SÉCURITÉ IMPORTANTES POUR LES CHARGEURS DE PILES

CONSERVER CES DIRECTIVES : ce mode d'emploi comprend d'importantes directives de sécurité pour les chargeurs de piles.

• Avant d'utiliser le chargeur, lire toutes les directives et tous les avertissements figurant sur le chargeur, le bloc-piles et le produit utilisé avec le bloc-piles.

AVERTISSEMENT : risque de choc électrique. Éviter la pénétration de tout liquide dans le chargeur.

MISE EN GARDE : risque de brûlure. Pour réduire le risque de blessures, charger uniquement des piles BLACK+DECKER conseillées. D'autres types de piles peuvent exploser et provoquer des blessures corporelles et des dommages.

MISE EN GARDE : dans certaines circonstances, lorsque le chargeur est branché au bloc d'alimentation, le chargeur peut être court-circuité par des corps étrangers conducteurs tels que, mais sans s'y limiter, la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques. Ils doivent être maintenus à distance des ouvertures du chargeur. Débrancher systématiquement celui-ci si aucun bloc-piles n'y est inséré. Débrancher le chargeur avant tout nettoyage.

• NE PAS tenter de charger le bloc-piles avec autre chose qu'un chargeur de marque. Les chargeurs et blocs-piles sont conçus spécialement pour fonctionner ensemble.
• Ces chargeurs ne sont pas destinés à

être utilisés à d'autres fins que celles de charger les piles rechargeables conseillées BLACK+DECKER. Toute autre utilisation risque de provoquer un incendie, un choc électrique ou une électrocution.

• Protéger le chargeur de la pluie et de la neige.
• Tirer la fiche plutôt que le cordon pour débrancher le chargeur ou pour débrancher les cordons à l'aide de la fonction de guirlande. Cela permet de réduire le risque d'endommager la fiche ou le cordon d'alimentation.
• S'assurer que le cordon est situé en lieu sûr de manière à ce que personne ne marche ni ne trébuche dessus, ou à ce qu'il ne soit pas endommagé ni soumis à une tension.
• Ne pas utiliser de rallonge à moins que cela ne soit absolument nécessaire. L'utilisation d'une rallonge inadéquate risque d'entraîner un incendie, un choc électrique ou une électrocution. Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre ajusté (AWG, American Wire Gauge [calibrage américain normalisé des fils]). Plus le numéro de calibre de fil est petit, plus sa capacité est grande, par exemple un calibre 16 a plus de capacité qu'un calibre 18. Si plus d'une rallonge est utilisée pour obtenir la longueur totale, s'assurer que chaque rallonge présente au moins le calibre de fil minimum.

Calibre minimal des cordons de rallonge Tension Longueur totale du cordon en pieds

120V 0-25 26-50 51-100 101-150

(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)

Intensité (A)

Au Au Calibre moyen des fils (AWG)

moins plus

0-6 18 16 16 14

6-10 18 16 14 12

• Ne pas mettre d'objet sur le chargeur ni mettre ce dernier sur une surface molle, ce qui pourrait causer l'obstruction des fentes de ventilation et, de ce fait, provoquer une chaleur interne excessive. Éloigner le chargeur de toute source de chaleur. La ventilation du chargeur se fait par les fentes pratiquées dans les parties supérieures et inférieures du boîtier.
• Ne pas installer le chargeur sur un mur ni le fixer de manière permanente sur toute surface. Le chargeur est destiné à une utilisation sur une surface plane et stable (c.-à-d. un dessus de table ou d'établi).
• Ne pas faire fonctionner le chargeur si la fiche ou le cordon est endommagé; les remplacer immédiatement.
• Ne jamais se servir d'un chargeur qui a subi un choc violent, qui est tombé par terre ou qui est endommagé de quelque manière que ce soit. Le faire vérifier dans

un centre de réparation autorisé.

• Ne pas démonter le chargeur ; confier l'entretien ou la réparation de l'appareil à un centre de réparation autorisé. Le remontage non conforme du chargeur comporte des risques de choc électrique, d'électrocution ou d'incendie.
• Débrancher le chargeur avant de le nettoyer. Cela réduira le risque de choc électrique. Le risque ne sera pas éliminé en enlevant simplement le bloc-piles.
• NE JAMAIS relier deux chargeurs ensemble. Le chargeur est conçu pour être alimenté en courant domestique standard (120 V). Ne pas utiliser une tension supérieure pour le chargeur.

AVERTISSEMENT : pour un fonctionnement sûr, lire le présent mode d'emploi et les manuels fournis avec l'outil avant d'utiliser le chargeur.

Le bloc-piles n'est pas complètement chargé à la sortie de l'emballage. Avant d'utiliser le bloc-piles et le chargeur, lire les directives de sécurité ci-après. Respecter ensuite les consignes de chargement décrites.

LIRE TOUTES LES DIRECTIVES.

• Ne pas incinérer le bloc-piles, même s'il est très endommagé ou complètement usé, car il peut exploser au contact de flammes. Des vapeurs et des matières toxiques sont dégagées lorsque les blocs-piles sont incinérés.
• Ne pas charger ou utiliser un bloc-piles dans un milieu déflagrant, en présence de liquides, de gaz ou de poussières inflammables. Insérer ou retirer un bloc-piles du chargeur peut enflammer de la poussière ou des émanations.
• Si le contenu de la pile entre en contact avec la peau, laver immédiatement la zone touchée au savon doux et à l'eau. Si le liquide de la pile entre en contact avec les yeux, rincer l'œil ouvert à l'eau pendant 15 minutes ou jusqu'à ce que l'irritation cesse. Si des soins médicaux sont nécessaires, l'électrolyte des piles au lithium-ion est composé d'un mélange de carbonates organiques liquides et de sels de lithium.
• Le contenu des cellules de pile ouvertes peut provoquer une irritation respiratoire. Exposer la personne à de l'air frais. Si les symptômes persistent, obtenir des soins médicaux.

AVERTISSEMENT : risque de

brûlure. Le liquide du bloc-piles peut s'enflammer s'il est exposé à des

étincelles ou à une flamme.

• Charger les blocs-piles uniquement au moyen de chargeurs BLACK+DECKER.
• NE PAS éclabousser le bloc-piles ou l'immerger dans l'eau ou tout autre liquide. Cela peut entraîner une défaillance prématurée de l'objet.
• Ne pas ranger ni utiliser l'outil et le bloc-piles dans un endroit où la température peut atteindre ou dépasser les 40 °C (105 °F) (comme dans les remises extérieures ou les bâtiments métalliques en été).

AVERTISSEMENT : ne jamais ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l'insérer dans un chargeur. Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, qui est tombé, a été écrasé ou est endommagé de quelque manière que ce soit (p. ex. percé par un clou, frappé d'un coup de marteau, piétiné). Les blocs-piles endommagés doivent être envoyés au centre de réparation pour être recyclés.

AVERTISSEMENT : risque d'incendie. Ne pas ranger ou transporter les piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes exposées des piles. Par exemple, ne pas mettre un bloc-piles dans un tablier, une poche, une boîte à outils, une boîte de nécessaire de produit ou un tiroir contenant des objets tels que des clous, des vis ou des clés, car tout contact accidentel entre les bornes à découvert et un objet métallique conducteur comme une clé, une pièce de monnaie, un outil à main, etc. risque de provoquer un incendie. La Hazardous Material Regulations (réglementation sur les produits dangereux) du département américain des transports interdit en fait le transport des blocs-piles pour le commerce et dans les avions (c.-à-d. dans des valises et les bagages à main) À MOINS qu'ils ne soient bien protégés contre les courts-circuits. Pour le transport de piles individuelles, on doit donc s'assurer que les bornes sont protégées et bien isolées contre toute matière pouvant entrer en contact avec elles et provoquer un court-circuit. REMARQUE : il ne faut pas laisser de piles au LI-ION dans les bagages enregistrés.

RECOMMANDATIONS EN MATIÈRE DE RANGEMENT

1. Le meilleur endroit de rangement est celui qui est frais et sec, loin de toute lumière directe du soleil et protégé d'une température extrême (chaleur ou froid).
2. Un entreposage prolongé ne nuira pas au bloc-piles ou au chargeur.

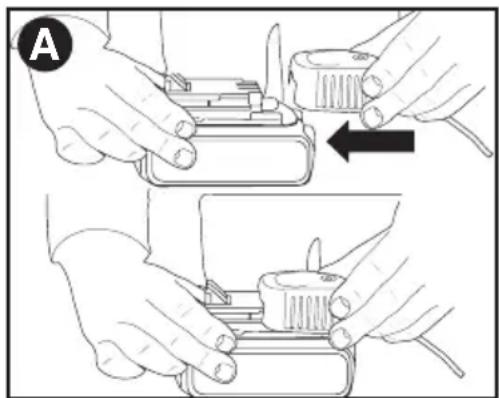

PROCÉDURE DE CHARGE

Les chargeurs BLACK+DECKER sont conçus pour charger les blocs-piles BLACK+DECKER. 1. Brancher le chargeur dans une prise appropriée avant d'insérer le bloc-piles. 2. Insérer le bloc-piles dans le chargeur (figure A).

1. Le voyant DEL vert clignotera, indiquant ainsi que le bloc-piles est en cours de charge.
2. La fin de la charge est indiquée par le voyant DEL vert qui demeure allumé. Le bloc-piles est chargé à plein et peut être utilisé à ce moment-ci ou laissé sur le chargeur.

Recharger les piles épuisées aussitôt que possible après leur utilisation pour prolonger leur durée de vie. Pour préserver le plus possible la durée de vie du bloc-piles, ne pas le décharger tout à fait. Il est recommandé de recharger le bloc-piles après chaque utilisation.

FONCTIONS DE DIAGNOSTIC DU CHARGEUR

Ce chargeur est conçu pour détecter certains problèmes pouvant être associés au bloc-piles ou à la source d'alimentation. Le type de clignotement de la DEL indique les problèmes.

PILE EN MAUVAIS ÉTAT

Le chargeur est en mesure de détecter une pile faible ou endommagée. Le voyant DEL rouge clignote selon la série indiquée sur l'étiquette. Si la série code correspondant à une pile en mauvais état est en clignotement, cesser de recharger la pile. Retourner la pile à un centre de réparation ou à un site de cueillette pour le recyclage.

FONCTION DE SUSPENSION DU BLOC-PILES CHAUD/FROID

Lorsque le chargeur détecte qu'une pile est excessivement chaude ou froide, il commence automatiquement la suspension du bloc-piles chaud/froid, la charge est ainsi interrompue jusqu'à ce que l'état de la pile redevienne normal. Une fois la température revenue à la normale, le chargeur passe automatiquement au mode de recharge du bloc-piles. Cette fonction assure une durée de vie maximale des piles.

La DEL rouge clignote de la manière indiquée sur l'étiquette lorsque la suspension du bloc-piles chaud/froid est détectée.

PILE LAISSÉE DANS LE CHARGEUR

Le chargeur et le bloc-piles peuvent être laissés branchés, le voyant DEL vert demeurera allumé. Le chargeur maintiendra le bloc-piles en bon état et complètement chargé.

REMARQUES IMPORTANTES POUR LE CHARGEMENT

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le charger à une température entre 18 et 24 °C (65 et 75 °F). NE PAS charger le bloc-piles à des températures inférieures à 4,5 °C (40 °F) ou supérieures à 40,5 °C (105 °F). Ces consignes sont importantes et permettent d'éviter d'endommager gravement le bloc-piles. 2. Le chargeur et le bloc-piles peuvent devenir chauds au toucher pendant la charge. Il s'agit d'un état normal et cela n'indique pas un problème. Pour faciliter le refroidissement du bloc-piles après son utilisation, éviter de mettre le chargeur ou le bloc-piles dans un endroit chaud comme une remise métallique ou une remorque non isolée.
2. Si le bloc-piles ne se charge pas correctement, on doit :

a. vérifier le courant à la prise en branchant une lampe ou un autre appareil électrique ; b. vérifier si la prise est reliée à un interrupteur mural qui la met hors tension lorsque les lumières sont éteintes ; c. déplacer le chargeur et le bloc-piles dans un endroit où la température ambiante est entre 18 et 24 °C (65 et 75 °F) ; d. si le problème persiste, apporter ou envoyer l'outil, le bloc-piles et le chargeur au centre de réparation de votre région.

1. Le bloc-piles doit être rechargé lorsqu'il n'arrive pas à produire suffisamment de puissance pour des travaux qui étaient facilement réalisés auparavant. NE PAS CONTINUER à utiliser le bloc-piles dans ces conditions. Suivre les procédures de charge. On peut également recharger à tout moment un bloc-piles partiellement déchargé sans nuire à son fonctionnement.
2. Tout corps étranger conducteur, tel que notamment la laine d'acier, le papier d'aluminium, ou toute accumulation de particules métalliques, doit être maintenu à distance des ouvertures du chargeur. Débrancher systématiquement celui-ci si aucun bloc-piles n'y est inséré. Débrancher le chargeur avant tout nettoyage.
3. Ne pas congeler le chargeur, l'immerger dans l'eau ou dans tout autre liquide. AVERTISSEMENT : risque de choc électrique.

Ne jamais ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier en plastique du bloc-piles est brisé ou fissuré, le retourner à un centre de réparation pour qu'il soit recyclé.

INSERTION ET RETRAIT DU BLOC-PILES DE L'OUTIL

AVERTISSEMENT : S'assurer que le bouton de verrouillage est bien engagé pour empêcher l'utilisation de l'interrupteur lors de la pose et du retrait du bloc-piles.

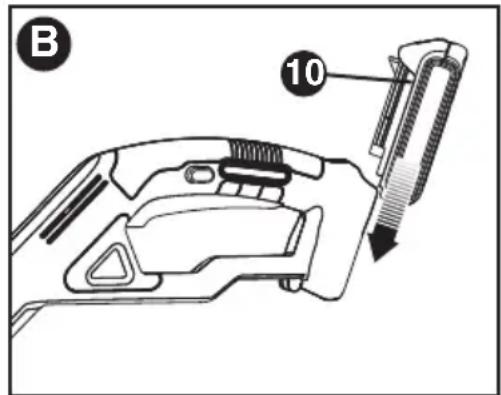

INSERTION DU BLOC-PILES : Insérer le bloc-piles (10) dans l'outil de manière à entendre un déclic (figure B). S'assurer que la batterie est bien en place et bien enclenchée en position.

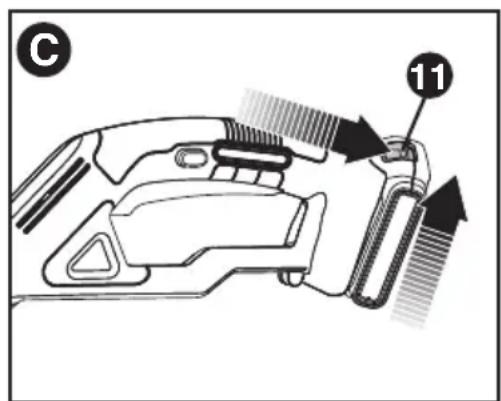

RETRAIT DU BLOC-PILES : Enfoncer le bouton de dégagement du bloc-piles (11), comme montré à la figure C, puis retirer le bloc-piles de l'outil.

CONSERVER CES MESURES.

MONTAGE ET RÉGLAGE

AVERTISSEMENT : Avant le montage, s'assurer que l'outil est éteint et que le bloc-piles a été retiré. OUTILS REQUIS POUR L'ASSEMBLAGE (NON FOURNIS) :

• Tournevis cruciforme

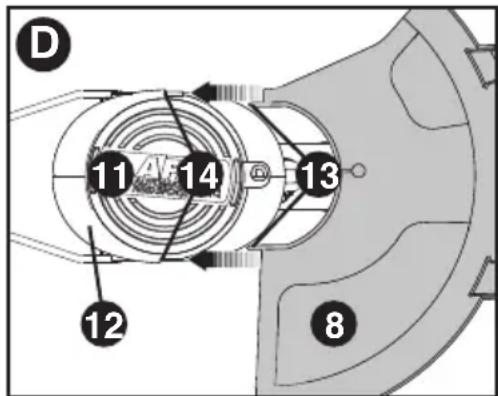

• Retirer la vis du pare-main.
• Mettre le taille-bordure à l'envers de manière à voir le couvercle de la bobine (11).
• Inversez le carter de protection (8) et poussez-le à fond dans le boîtier du moteur (12). Assurez-vous que les languettes (13) sur le carter s'insèrent bien dans les orifices (14) du boîtier du moteur, comme illustré en figure D.
• Continuer de glisser le pare-main jusqu'à ce qu'il « s'enclenche » en position.

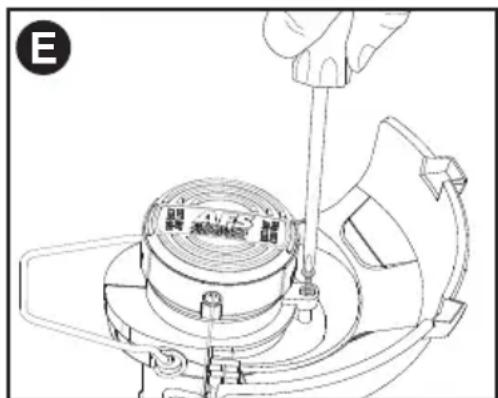

• À l'aide d'un tournevis cruciforme, insérer la vis du pare-main comme illustré à la figure E pour terminer l'assemblage du pare-main.
• Une fois le pare-main installé, retirer l'enveloppe de la lame, pour la coupe du fil, située sur le bord du pare-main.

MISE EN GARDE : Réglez la longueur de la tondeuse pour obtenir des postes de travail appropriés, comme indiqué dans les figures G-G3.

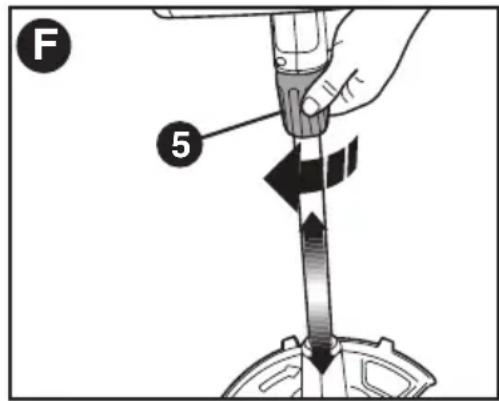

• La hauteur totale du taille-bordure peut être réglée en desserrant le collier (5) et en le tournant dans le sens de la flèche illustrée dans la figure F.
• Monter ou baisser le boîtier supérieur en ligne droite. Lorsque la hauteur désirée est atteinte, serrer le collier en le tournant dans le sens opposé à celui illustré à la figure F.

LIBÉRATION DU FIL DE COUPE

Durant le transport, le fil de coupe est collé au boîtier de la bobine.

• Retirer le ruban adhésif retenant le fil de coupe au boîtier de la bobine.

DIRECTIVES D'UTILISATION

AVERTISSEMENT : TOUJOURS UTILISER UNE PROTECTION OCULAIRE APPROPRIÉE CONFORME À LA NORME ANSI Z87.1 (CAN/CSA Z94.3) LORS DE L'UTILISATION DE CET OUTIL ÉLECTRIQUE.

AVERTISSEMENT : Débrancher la fiche de la source d'alimentation avant de procéder au montage, d'effectuer des réglages ou de changer d'accessoire. Une telle mesure de sécurité préventive réduit le risque de mettre l'outil en marche accidentellement.

MISE EN GARDE : Avant de procéder au taillage, s'assurer d'utiliser uniquement le type de fil de coupe adéquat.

MISE EN GARDE : Inspecter la zone qui sera taillée et retirer tout morceau de fil métallique, de corde ou d'objets similaires qui pourraient s'enchevêtrer dans le fil rotatif ou avec la bobine. Être spécialement attentif et éviter, sur le parcours de l'outil, tout fil métallique courbé vers l'extérieur comme les fils au pied d'une clôture à mailles losangées.

• Pour mettre l'outil en marche, déplacer le bouton de verrouillage (2), appuyer sur le levier de déclenchement (1).
• Pour éteindre l'outil, relâcher le levier de déclenchement.

FONCTIONNEMENT DU TAILLE-BORDURES

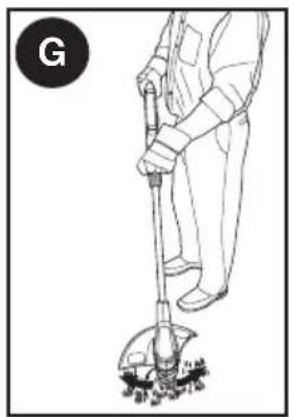

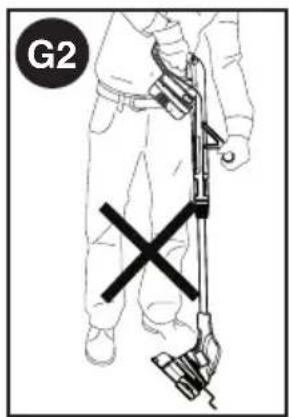

• Tenir l'outil comme il est indiqué à la figure G.

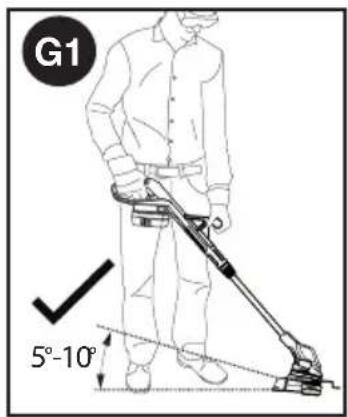

• Maintenir un angle de coupe entre 5° et 10° comme le montre la figure G1. Ne pas excéder 10° (figure G2). Couper avec le bout du fil. Pour se tenir à distance des surfaces dures, utiliser le guide de coupe (7).

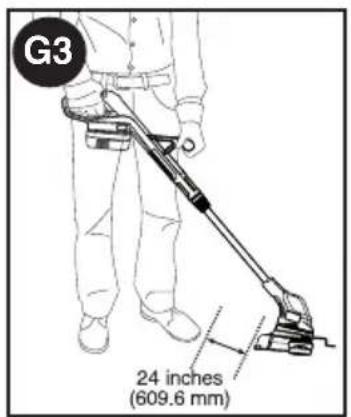

• Maintenir une distance minimale de 609,6 mm (24 po) entre le dispositif de protection et vos pieds, comme le montre la figure G3. Pour obtenir cette distance, régler la hauteur globale du taille-bordures comme le montre la figure F.

CONVERTIR AU MODE COUPE-BORDURE

AVERTISSEMENT : lorsque utilisé comme un coupe-bordure, des pierres, des morceaux de métal et d'autres objets peuvent être jetés à grande vitesse par la ligne. La coupe et la garde sont conçus pour réduire le danger. Cependant, s'assurer que d'autres personnes et les animaux sont au moins 30 m (100 pieds) de distance.

• Retirer la vis du pare-main. Pour utiliser l'appareil comme coupe-bordure d'entretien, tourner le collier (5) comme l'indique la partie 1 de la figure H.

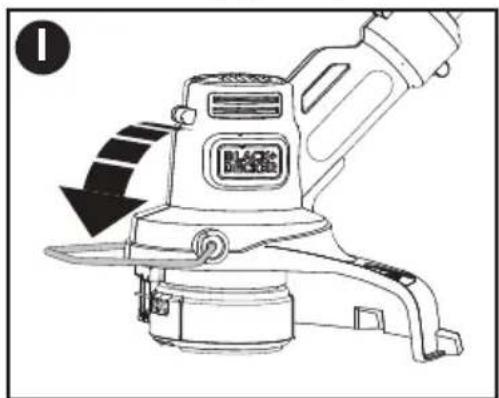

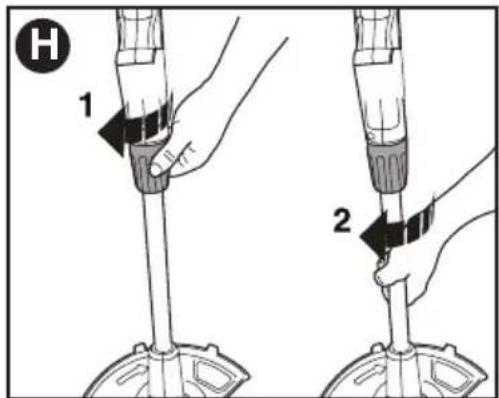

• Tenir la tige de métal et tourner le boîtier inférieur de 180° comme illustré dans la partie 2. Tourner le collier jusqu'à ce qu'il soit serré.

• Déplacer le guide de coupe (7) à la position ouverte (figure 1).

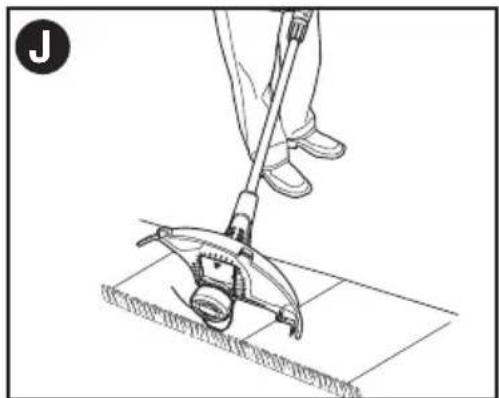

• Positionner le taille-bordure au-dessus de la surface comme le montre la figure J. Pour revenir à la position de taille-bordure, desserrer le collier de blocage et tourner le boîtier inférieur de 180°. L'outil se verrouillera en position de taille-bordure.

Votre taille-bordure utilise un fil de nylon ROND de 1,65 mm (0,065 po) de diamètre. En cours d'utilisation, les extrémités des fils de nylon s'effilocheront et s'useront. La bobine spéciale à avance automatique de fil fournira et coupera automatiquement une nouvelle longueur de fil. Le fil tranchant s'utilise plus rapidement et exigera une plus grande quantité de fil si la coupe ou le taillage s'effectue le long de trottoirs ou d'autres surfaces abrasives ou si des broussailles épaisses sont coupées. Le mécanisme évolué d'alimentation automatisée du fil perçoit la demande accrue de fil, fournit et coupe la bonne longueur de fil dès qu'elle est nécessaire. NE PAS FRAPPER l'appareil sur le sol pour alimenter l'appareil ou pour toute autre raison.

DÉSOBSTRUCTION ET DÉSENCHÉVÊTREMENT DU FIL (figures O, P, Q)

AVERTISSEMENT : Retirer le bloc-piles du taille-bordure avant de procéder au montage, d'effectuer des réglages ou de changer d'accessoire. Une telle mesure de sécurité préventive réduit le risque de mettre l'outil en marche accidentellement. De temps en temps, particulièrement lors de la coupe de broussailles épaisses ou vertes, le moyeu d'alimentation de fil s'encrasse avec la sève ou une autre matière, et le fil se bloque. Pour désobstruer l'ensemble, suivre les étapes suivantes.

• Retirer le bloc-piles du taille-bordure. Appuyer sur les languettes de dégagement (15) logées sur le couvercle de la bobine (16) comme le montre la figure K, puis retirer directement le couvercle.

• Retirer la bobine de fil de nylon. Retirer tout morceau de fil brisé ou résidus de coupe de la zone de la bobine.

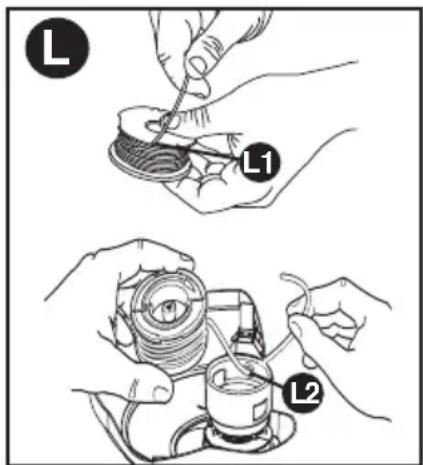

• Mettre la bobine et le fil en place dans le couvercle de la bobine. S'assurer que le fil est bien inséré dans les encoches prévues à cet effet, comme le montre la figure L1.
• Insérer l'extrémité du fil dans le trou approprié du couvercle de la bobine. Tirer sur les fils pour retirer le mou jusqu'à ce que ceux-ci sortent des encoches de retenue, comme l'indique la figure L2.

Appuyer doucement sur la bobine vers le bas et la tourner jusqu'à ce qu'elle se mette en position, puis l'enclencher. (Une fois en position, la bobine tournera librement de quelques degrés à gauche et à droite.) - Faire attention à ce que le fil ne se prenne pas sous la bobine. - Aligner les languettes du couvercle de la bobine sur les encoches du boîtier de la bobine. - Enclencher de nouveau le couvercle comme il est montré à la figure M. Il suffit d'appuyer sur les pattes, puis d'enfoncer le couvercle dans le boîtier de la bobine.

REMARQUE : Assurez-vous que la couverture soit pleinement enclenchée, en écoutant les deux clics audibles pour que les deux extrémités soient correctement positionnées. Mettez sous tension l'appareil. En quelques secondes ou moins, vous entendrez le fil de nylon se couper automatiquement à la bonne longueur.

MISE EN GARDE : Pour éviter d'endommager l'appareil, si le fil de coupe dépasse la lame de coupe, le couper de façon à ce qu'il atteigne seulement la lame. REMARQUE : D'autres pièces de rechange (pare-mains, couvercles de bobine, etc.) sont offertes aux centres de réparation BLACK+DECKER. Pour trouver le centre de réparation local, composer le : 1 800 544-6986 ou consulter www.blackanddecker.com. AVERTISSEMENT : L'utilisation de tout accessoire non recommandé par BLACK+DECKER avec cet outil pourrait s'avérer dangereuse.

ACCESSOIRES DE RECHANGE

MISE EN GARDE : Avant de procéder au taillage, s'assurer d'utiliser uniquement le type de fil de coupe adéquat. Utiliser la bobine de rechange modèle AF-100 de BLACK+DECKER. Recharger le fil de nylon (en vrac ou préenroulé sur la bobine de rechange) selon les directives de ce mode d'emploi.

• UTILISER UNIQUEMENT UN FIL EN NYLON ROND DE 1,65 mm (0,065 po) DE DIAMÈTRE. Ne pas utiliser de fil dentelé ou de plus gros calibre, car ces fils surchargeront le moteur et provoqueront une surchauffe. Ce fil est disponible auprès de votre détaillant local ou de votre centre de réparation autorisé.
• D'autres pièces de rechange (pare-mains, couvercles de bobine, etc.) sont offertes aux centres de réparation BLACK+DECKER. Pour trouver le centre de réparation de votre région, composer le : 1-800-544-6986 ou consulter www.blackanddecker.com.

AVERTISSEMENT : L'utilisation de tout accessoire non recommandé par BLACK+DECKER avec cet outil pourrait s'avérer dangereuse.

REMPLACER LA BOBINE

• Retirer la pile de l'outil.
• Enfoncer les languettes (15) et retirer le couvercle de la bobine (16) du boîtier de la bobine (17) logé dans la tête du taille-bordure (figure K). Pour obtenir des résultats optimaux, remplacer la bobine par une bobine de modèle AF-100 de BLACK+DECKER.
• Tenir la bobine vide d'une main et le boîtier de bobine de l'autre, puis sortir la bobine en tirant dessus.
• Si le levier (18) (figure N) situé à la base du boîtier se détache, le remettre à la bonne position avant d'insérer la bobine neuve dans le boîtier.
• Retirer l'herbe et les saletés générées dans la bobine et le boîtier.

• Détacher l'extrémité du fil de coupe et le faire passer dans l'œillet (L2), figure L.
• Prendre la bobine neuve et l'enfoncer sur la saillie (19) (figure N) du boîtier. Faire pivoter légèrement la bobine jusqu'à ce qu'elle soit bien installée. Le fil doit sortir d'environ 136 mm (5 3/8 po) du boîtier.
• Aligner les languettes du couvercle de la bobine sur les encoches du boîtier (figure M).
• Enfoncer le couvercle sur le boîtier de manière à ce qu'il s'enclenche bien en place.

REMBOBINAGE DE LA BOBINE AVEC DU FIL EN VRAC (UTILISER UNIQUEMENT UN FIL ROND DE 1,65 MM (0,065 PO) DE DIAMÈTRE)

Le fil en vrac est également offert par les détaillants locaux. REMARQUE : Le fil en vrac des bobines enroulées à la main est susceptible de s'enchevêtrer plus souvent que le fil des bobines enroulées dans une usine BLACK+DECKER. Pour obtenir des résultats optimaux, il est recommandé d'utiliser des bobines embobinées à l'usine.

Suivre les étapes ci-dessous pour installer du fil en vrac :

• Retirer la pile de l'outil.
• Retirer la bobine vide de l'outil comme le décrit la section « REMPLACER LA BOBINE ».
• Retirer tout le reste de fil de coupe de la bobine.
• Replier l'extrémité du fil de coupe d'environ 19 mm (3/4 po) (20). Insérer le fil de coupe dans l'une des encoches d'ancrage (21) comme le montre la figure O.

• Insérer l'extrémité de 19 mm (3/4 po) du fil en vrac dans l'orifice (22) de la bobine, juste à côté de l'encoche comme le montre la figure P. Assurez-vous que la ligne est tendue contre la bobine comme illustré à la figure P.

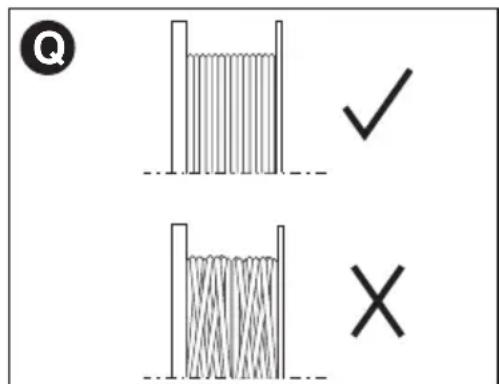

• Enrouler le fil de coupe sur la bobine dans le sens indiqué par la flèche inscrite sur la bobine. Prendre soin d'enrouler le fil de façon nette et ordonnée par couches successives. Ne pas croiser le fil (figure Q).
• Couper le fil enroulé lorsqu'il atteint les encoches (23) (figure P).
• Ajuster la bobine sur l'outil comme le décrit la section « REMPLACER LA BOBINE ».

ENTRETIEN

AVERTISSEMENT : Pour éviter des blessures graves, éteindre et débrancher l'outil avant d'effectuer toute opération d'entretien.

1. Maintenir les orifices de ventilation dégagés pour éviter la surchauffe.
2. Le fil rotatif peut sécher avec le temps. Pour tenir votre fil en excellente condition, entreposer les bobines de rechange de fil pré-enroulé ou le fil en vrac dans un sac en plastique scellé contenant l'équivalent d'une cuillerée d'eau.
3. Les pièces en plastique se nettoient avec un savon doux et un chiffon humide.
4. Le coupe-fil sur le bord du dispositif de protection peut s'émousser avec le temps. Il est recommandé de s'assurer régulièrement que la lame est bien tranchante en utilisant une lime.

IMPORTANT : Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et le réglage doivent être réalisés par un centre de réparation autorisé ou tout autre centre de réparation professionnel, et des pièces de rechange identiques doivent être utilisées.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Cet appareil est conforme aux dispositions du paragraphe 15 des règlements de la FCC. Son fonctionnement est régi par les deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui risquent d'en gêner le fonctionnement.

REMARQUE : ce matériel a été testé et a été déclaré conforme aux limites en vigueur concernant les dispositifs numériques de classe B, en vertu de la partie 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre tout brouillage nuisible dans une installation résidentielle. Ce matériel produit, consomme et peut émettre une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux directives qui l'accompagnent, il peut entraîner un brouillage nuisible des

communications radio. Cependant, nous ne garantissons pas l'absence de brouillage dans tous les types d'environnement. Si, après avoir effectué une vérification en mettant l'appareil hors tension puis sous tension, l'utilisateur s'aperçoit que ce matériel provoque un brouillage nuisible à la réception des signaux de radio ou de télévision, il lui faudra essayer de corriger ce brouillage en prenant une ou plusieurs des mesures ci-dessous :

• Réorienter ou repositionner l'antenne de réception.
• Éloigner le plus possible le matériel du récepteur.
• Brancher le matériel dans une prise électrique située sur un circuit différent de celui du récepteur.
• Consulter le distributeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Tout changement ou toute modification à cet appareil qui n'est pas expressément approuvé par l'institution responsable de la conformité peut faire annuler le droit de l'utilisateur d'utiliser ce matériel. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

LE SCEAU RBRC

Le sceau SRPRCMc (Société de Recyclage des Piles Rechargeables au Canada) sur la pile lithium-ion (ou sur le bloc-piles) indique que son coût de recyclage (ou celui du bloc-piles) à la fin de sa vie utile sera payé par BLACK+DECKER. Dans certaines régions, il est illégal de jeter les piles lithium-ion dans les poubelles ou dans le système municipal d'évacuation des résidus solides. Le programme RBRC représente donc une alternative respectueuse de l'environnement. La SRPRC, en collaboration avec BLACK+DECKER et d'autres utilisateurs de piles, a établi aux États-Unis et au Canada des programmes facilitant la collecte des piles lithium-ion épuisées. Aidez-nous à protéger l'environnement et à conserver nos ressources naturelles en retournant l'outil à un centre de réparation BLACK+DECKER pour qu'elles soient recyclées. Vous pouvez aussi communiquer avec votre centre local de recyclage qui vous indiquera où déposer vos batteries épuisées, ou composer le numéro 1-800-8-BATTERY.

INFORMATION SUR LES RÉPARATIONS

Tous les centres de réparation BLACK+DECKER sont dotés de personnel qualifié en matière d'outillage électrique; ils sont donc en mesure d'offrir à leur clientèle un service efficace et fiable. Que ce soit pour un avis technique, une réparation ou des pièces de rechange authentiques installées en usine, communiquez avec l'établissement BLACK+DECKER le plus proche de chez vous. Pour trouver l'établissement de réparation de votre région, composez le numéro suivant : 1-800-544-6986 ou consultez le site www.blackanddecker.com

GARANTIE COMPLÈTE DE DEUX ANS POUR UNE UTILISATION DOMESTIQUE

BLACK+DECKER garantit ce produit pour une durée de deux ans contre tout défaut de matériel ou de fabrication. Le produit défectueux sera remplacé ou réparé sans frais de l'une des deux façons suivantes : La première façon consiste en un simple échange chez le détaillant qui l'a vendu (pourvu qu'il s'agisse d'un détaillant participant). Tout retour doit se faire durant la période correspondant à la politique d'échange du détaillant (habituellement, de 30 à 90 jours après l'achat). Une preuve d'achat peut être requise. Vérifier auprès du détaillant pour connaître sa politique concernant les retours hors de la période définie pour les échanges. La deuxième option est d'apporter ou d'envoyer le produit (transport payé d'avance) à un centre de réparation autorisé ou à un centre de réparation de BLACK+DECKER pour faire réparer ou échanger le produit, à notre discrétion. Une preuve d'achat peut être requise. Cette garantie ne s'applique pas aux accessoires. Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir d'autres droits qui varient d'un État ou d'une province à l'autre. Pour toute question, communiquer avec le directeur du centre de réparation BLACK+DECKER le plus près de chez vous. Ce produit n'est pas destiné à un usage commercial. REMPLACEMENT GRATUIT DES ÉTIQUETTES D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1-800-544-6986 pour en obtenir le remplacement gratuit.

DÉPANNAGE

PROBLÈME

L'outil fonctionne lentement.

SOLUTION

Appuyer à fond sur la détente à vitesse variable. Le niveau de pression sur la détente influence la vitesse. - Retirer la pile de l'outil. Vérifier que le boîtier de la bobine peut tourner librement. Le nettoyer avec précaution si nécessaire. S'assurer que le fil de coupe sort d'au plus 122 mm (4-13/16 po) de la bobine. Le cas échéant, le couper afin que sa longueur atteigne juste la lame de coupe pour le fil.

• La ligne est alimentée lorsque la ligne réduit à environ 3 pouces (76,2 mm). Pour déterminer si la ligne n'est pas entraînée, laisser la ligne porter au-delà de ce point. Garder les onglets enfoncés et retarder la bobine dans la tête de coupe.
• Veiller à ce que la ligne ne soit pas croisée sur la bobine comme indiqué sur la figure O. Si c'est le cas, dérouler le fil de coupe, puis l'enrouler sur la bobine soigneusement afin que les lignes ne se croisent pas.
• Inspecter les ergots en bas de la bobine pour les dommages. Si endommagé, remplacer la bobine.
• Tirer la ficelle jusqu'à ce qu'elle dépasse 4 13/16 po (122 mm) de la bobine. Si la ligne de coupe insuffisante est laissée sur la bobine, installer une nouvelle bobine de fil de coupe.
• Aligner les languettes sur le capuchon de la bobine avec les découpes dans le logement. Appuyer sur le capuchon de la bobine sur le boîtier jusqu'à ce qu'il s'enclenche.
• Si la ligne de coupe fait saillie au-delà de la lame de la tondeuse, coupe-la de sorte qu'elle touche juste la lame. Si le saut de ligne automatique ne fonctionne toujours pas ou si la bobine est bloquée, essayez les suggestions suivantes :
• Nettoyez soigneusement la bobine et le logement.
• Assurez-vous d'utiliser le bon diamètre de fil, c'est-à-dire 2,03 mm (0,08 po). Un diamètre inférieur ou supérieur nuira au bon fonctionnement du système d'alimentation automatique.
• Retirez la bobine et vérifiez si le levier dans le logement de la bobine peut se déplacer librement.
• Retirez la bobine et déroulez le fil de coupe, puis enroulez-le parfaitement à nouveau. Replacez la bobine dans le boîtier.

Alimentation excédentaire

• Assurez-vous de couper avec le bout du fil (177,8 mm [7 po] de la bobine). Utilisez le guide de coupe si nécessaire pour maintenir la bonne distance.
• Assurez-vous de ne pas dépasser un angle de 10° comme le montre la figure G1.

Le fil se déroule lorsque la bobine ou le capuchon est enlevé.

• Assurez-vous de fixer les fils dans les encoches de retenue (figure N) avant le retrait.
