512397 - Caméra de surveillance THOMSON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Caméra de surveillance THOMSON 512397, résolution HD, vision nocturne, détection de mouvement.
Utilisation	Idéale pour la surveillance intérieure et extérieure, compatible avec les applications mobiles pour un accès à distance.
Maintenance et Réparation	Vérifiez régulièrement les mises à jour du firmware, nettoyez l'objectif pour une meilleure qualité d'image.
Sécurité	Chiffrement des données, accès sécurisé via mot de passe, notifications en temps réel en cas de détection de mouvement.
Informations Générales	Garantie de 2 ans, support technique disponible, installation facile avec guide d'utilisation inclus.

FOIRE AUX QUESTIONS - 512397 THOMSON

Comment réinitialiser ma caméra de surveillance THOMSON 512397 ?

Pour réinitialiser votre caméra, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi ma caméra ne se connecte-t-elle pas au Wi-Fi ?

Vérifiez que le mot de passe du Wi-Fi est correct et que votre caméra est à portée du routeur. Assurez-vous également que votre réseau Wi-Fi est en fonctionnement.

Comment visionner les enregistrements de ma caméra ?

Vous pouvez visionner les enregistrements en accédant à l'application mobile associée ou via l'interface web de la caméra, selon le modèle.

Que faire si la qualité de l'image est mauvaise ?

Assurez-vous que l'objectif de la caméra est propre et qu'elle est positionnée correctement. Vérifiez également la connexion Internet pour garantir un bon débit.

Comment mettre à jour le firmware de ma caméra ?

Accédez à l'application ou à l'interface web de votre caméra, recherchez l'option de mise à jour du firmware et suivez les instructions fournies.

Ma caméra envoie-t-elle des notifications de mouvement ?

Oui, vous devez activer les notifications dans les paramètres de l'application pour recevoir des alertes lorsque la caméra détecte un mouvement.

Comment installer ma caméra de surveillance THOMSON 512397 ?

Suivez le guide d'installation fourni avec la caméra, qui inclut des instructions pour le montage et la configuration initiale.

La caméra fonctionne-t-elle la nuit ?

Oui, la caméra est équipée de la vision nocturne, qui s'active automatiquement dans des conditions de faible luminosité.

Que faire si ma caméra ne s'allume pas ?

Vérifiez que la caméra est correctement branchée à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez de changer de prise si nécessaire.

Puis-je accéder à ma caméra à distance ?

Oui, vous pouvez accéder à votre caméra de n'importe où via l'application mobile, tant que la caméra est connectée à Internet.

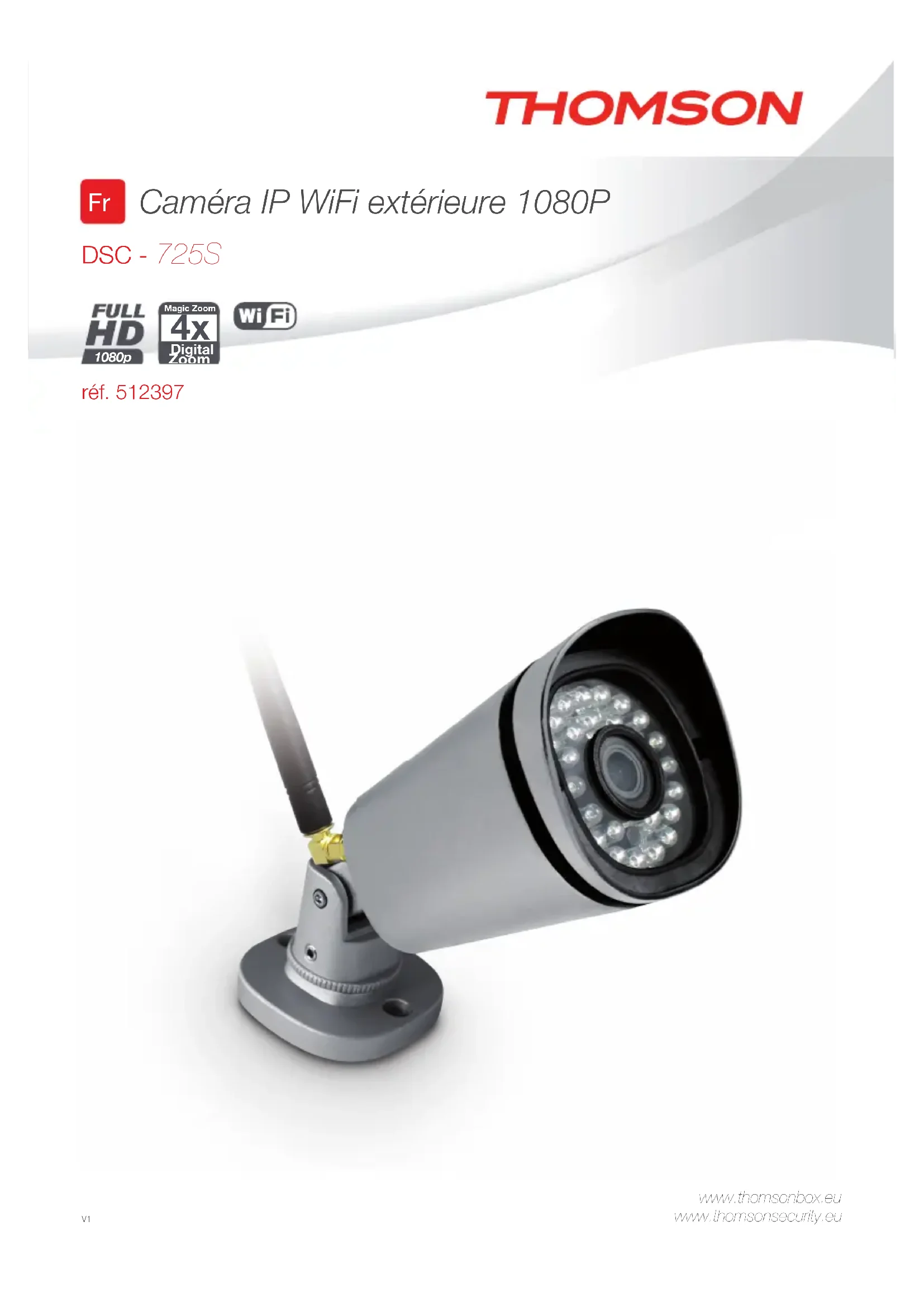

MODE D'EMPLOI 512397 THOMSON

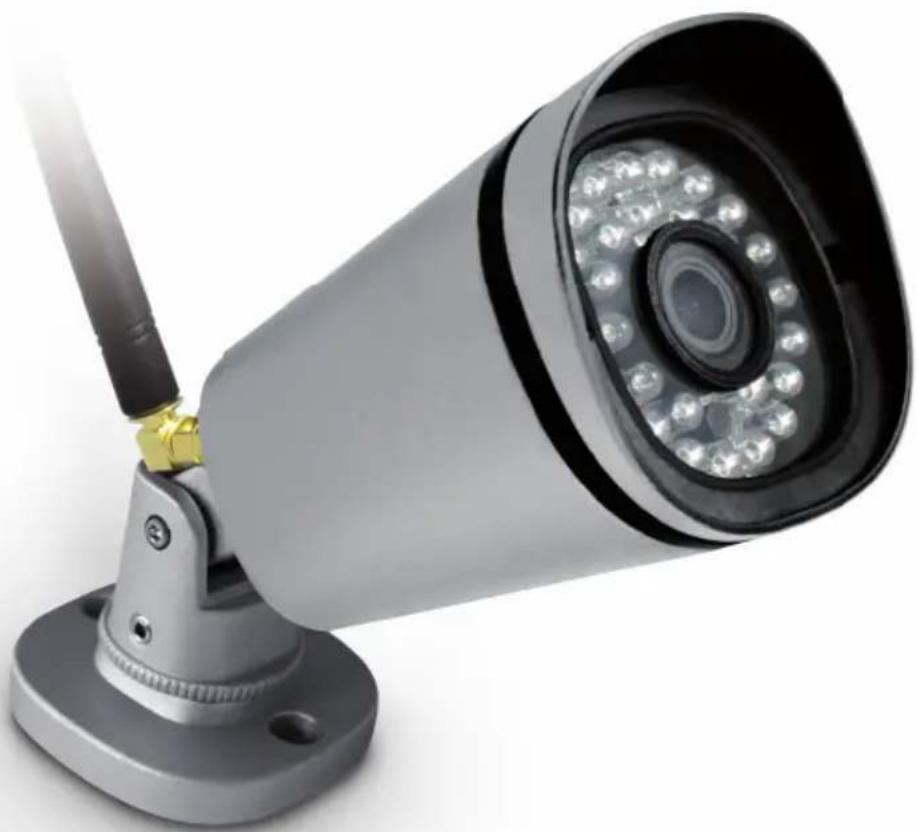

Caméra IP WiFi extérieure 1080P

DSC - 725S

réf. 512397

SOMMAIRE

A - CONSIGNES DE SECURITÉ 05

1 - PRECAUTIONS D'UTILISATION 05
2-ENTRETIENETNETTOYAGE 05
3-RECyclAGE 05

B - DESCRIPTION DU PRODUIT 06

1-CONTENU DU KIT 06
2-CAMERA 06
3-ADAPTATEUR SECTEUR 07

C - INSTALLATION 08

1- INSTALLATION DE LA CAMERA 08
2-CONNEXION DE LA CAMERA 08

2.1 - Connexion sans fil: fonction EzLink 08
2.3 - Connexion filaire 09

• Laamera ne doit pas etre installerée dans un lieu ou le filtr de I'objectif serait exposé rayures et aux salissures.
• La connectique de laamera n'est pas prévue pour une installation en extérieur, pas installer dans des conditions extrêmes d'humidité ou de température et protégé convenablement les cables d'alimentation et de données dans le cadre d'une utilisation l'extérieur.
• Ne pas exposer l'objet à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas installer à proximé de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• L'installation et l'utilisation de laamera doit être en accord avec la législation locale.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les
appareils hors d'usage avec les ordures
menagères. Les substances dangereuses
qu'ils sont susceptibles deContainir
peuvent nuire à la santé et à

l'environnement. Faites reprendre ces apparéils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus: www.quefairedemesdechets.fr

2-ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
  Utiliser un simple chiffon doux légarement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

B - DESCRIPTION DU PRODUIT

1-CONTENU DU KIT

1 Caméra
2 Adaptateur secteur
3 Antenne
4 Chevilles pour fixation du pied

5 Vis pour fixation du pied
6 Câble RJ45 pour connexion filaire au réseau
7 CD-Rom contenant le logiciel
8 Clé à 6 pans

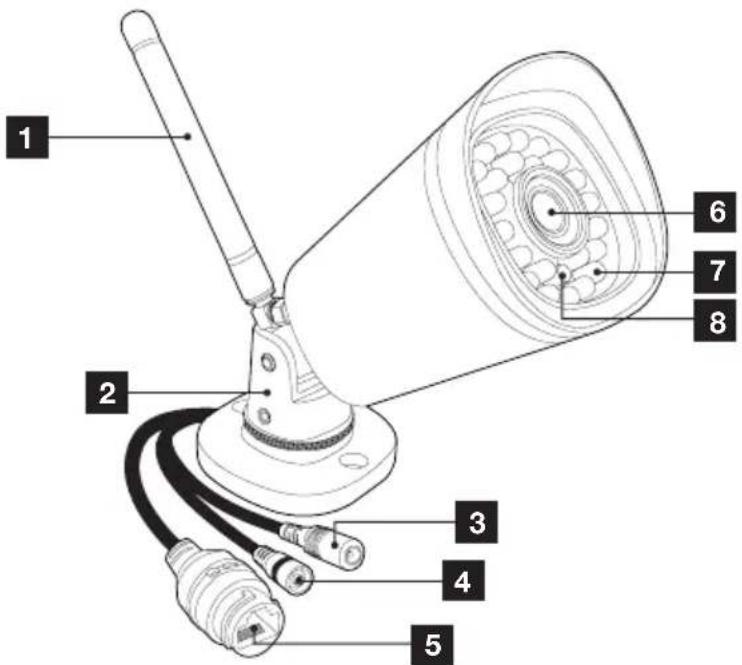

2-CAméRA

1 Antenne WiFi
2 Pied orientable
3 Prise d'alimentation pour l'adaptateur secteur foumi
4 Bouton « Reset »

5 Prise réseau RJ45
6 Objectif
7 Éclairage infrarouge pour vision de nuit
8 Capteur de luminosité

B - DESCRIPTION DU PRODUIT

3 - ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac 50Hz / 12Vdc est fourni dans le kit pour l'alimentation de laamera. Ne pas utiliser d'autres modèles d'alimentation sous risques de déteriorer laamera et annuler la garantie.

C - INSTALLATION

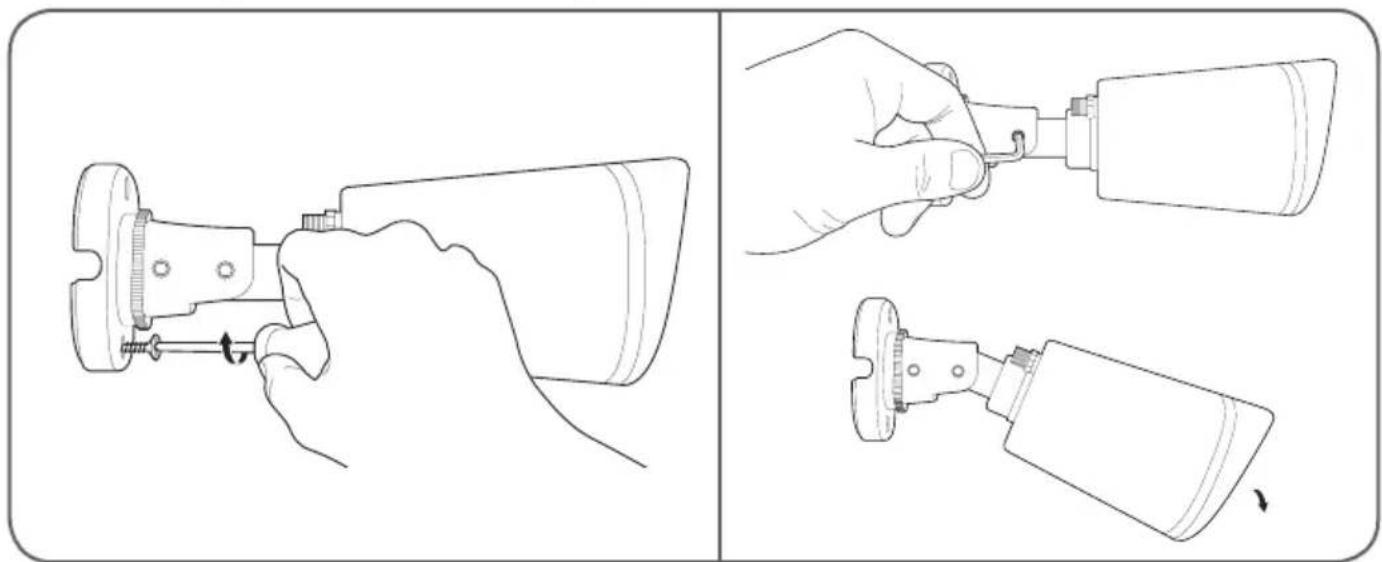

1 - INSTALLATION DE LA CAMÉRA

Avant fixation de laamera à son emplacement definitif il est recommendé de faire des essais de connexion.

Fixez laamera à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies convennent pour des murs en matériel plein).

• Attention à fixer solidement laamera pour éviter toute chute.

2 - CONNEXION DE LA CAMÉRA

Lacc de vret camra au reau et a intemet peut etre eabli au choix a l'aide d'une connexion filaire par un cable reseau, ou d'une connexion sans fil WiFi.

2.1 - Connexion SANS FIL: FONCTION EZLINK

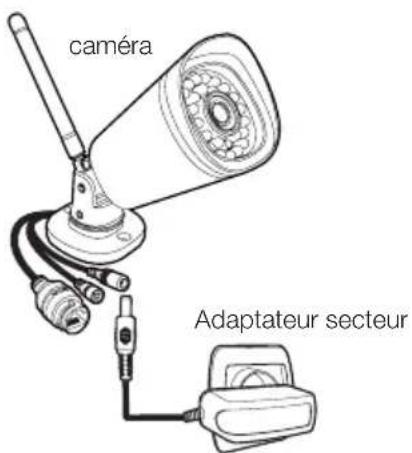

• Voire camera est equipee de la fonction EzLink : si vous disposez d'une tablette ou d'un smartphone sous Android ou iOS, l'application dediede permet de se connecter à la camera le temps de lui indiquer quel réseau WiFi elle doit utiliser.

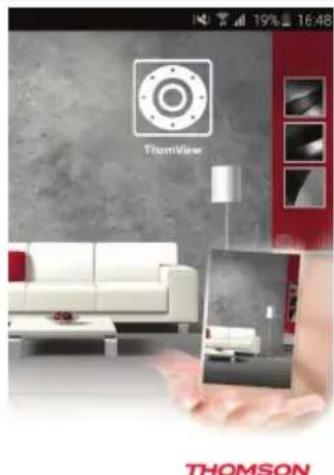

• Télechargez puis installez sur votre smartphone ou tablette l'application ThomView.

Important: Pour être configurée par la fonction EzLink, votreamera doit utiliser l'identifiant et le mot de passer par défaut. Réinitialisez votreamera si nécessaire en Maintenant la touche « reset » de laamera pendant au moins 10 secondes, à l'aide d'un outil fin.

• Connectez ensuite votre smartphone ou tablette sur le réseau WiFi que vous可以直接 utiliser par la suite, puis lancez l'application Thomview.

Remarque importante : Notreamera n'est pas compatible avec les reseaux sans fil de fréquence 5GHz (réseau WiFi 802.11ac). Ne connectez pas votre smartphone ou tablette à un réseau de ce type.

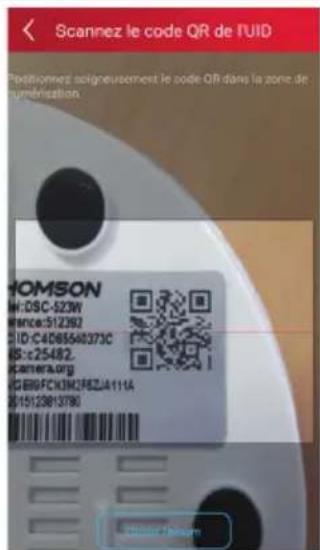

• Cliquez sur l'icone + puis sur l'icone pour scanner le QRCode present sur laamera.

Une fois le code lu, votre smartphone ou tablette vous invite à saisir la clé du réseau WiFi auquel vous étés connecté, pour pouvoir la transmettre à laamera.

2.2 - ConnEXION FILAIRE

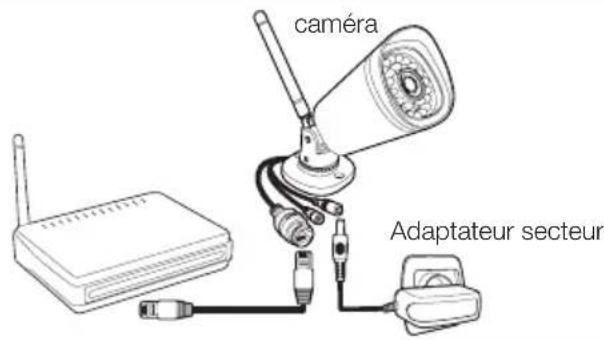

Si vous ne souhaitez pas utiliser une connexion sans fi I, reliez votre CAMERA à un accès internet à l'aide d'un cable réseau RJ45.

C - INSTALLATION

Modem/routeur connecte a internet

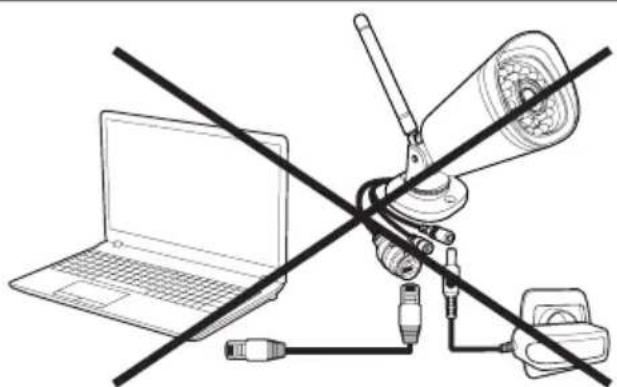

IMPORTANT : Ne connectez pas votreamera sur votre ordinateur. Cela ne lui fournira pas accès à internet.

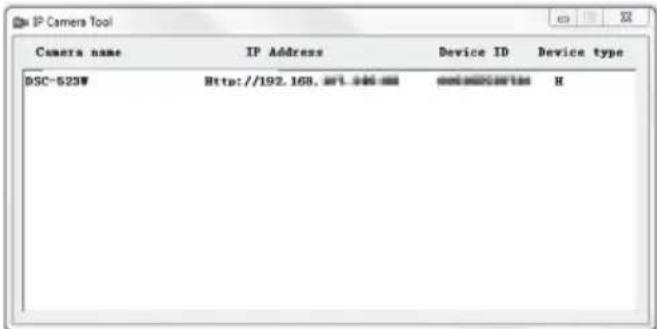

Dans la majeure partie des cas, laamera est immédiatement détectée par le modem/routeur qui lui attribue un accès à Internet. Àpres quelques secondes, la led d'activité reseau de laamera clignote.

Remarque: si vous souhaitez utiliser votreamera en WiFi mais ne pouvez utiliser la fonction EzLink, effectuez la mise en service avec une connexion filaire pour pouvoir ensuite passer sur une connexion sans fil.

Votre camera dispose d'un logement pour carte microSD lui permettant de disposer d'une memoire de stockage interne. La taille maximum est de 64Go.

ATTENTION: L'installation d'une carte microSD dans laamera nécessite d'ouvrir laamera. Afin d'éviter toute marque ou trace dans laamera (face interne du verre, objectif...), il est fortement recommandé de procédér au démontage sur une surface plane, propre et bien éclairée.

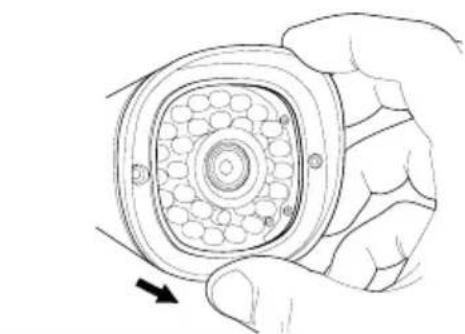

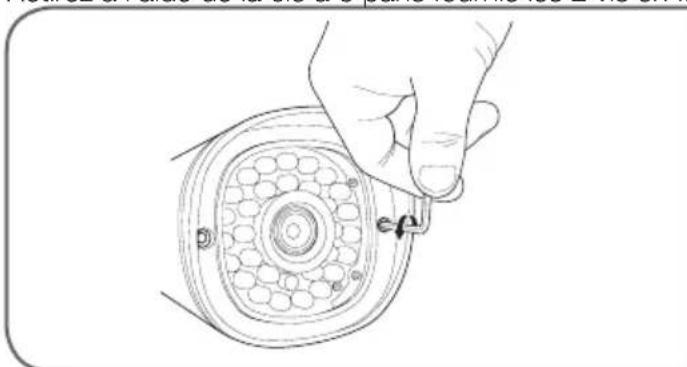

Retirez à l'aide de la clé à 6 pans fournie les 2 vis en façade de laamera.

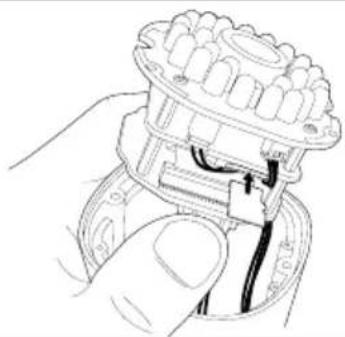

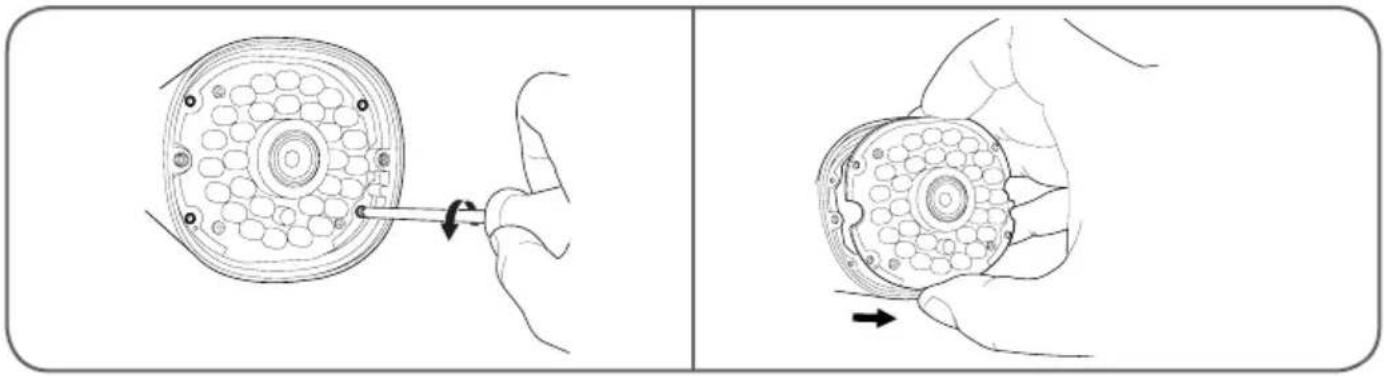

Retirez les 4 vis sur le pourtour de la carte électronique. Attention : ne retirez pas les 4 vis côté interieur.

C - INSTALLATION

Retirez la carte électronique en tirant delicatement.

Insérez une carte microSDHC dans le logement prévu à cet effet sans débrancher les cables et connecteurs de laamera.

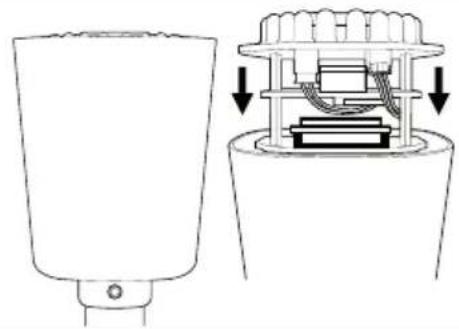

Procedez dans l'ordre inverse pour referrer laamera.

Assurez-vous que le joint est correctement placé pour éviter toute infiltration d'eau.

D - CONFIGURATION ET UTILISATION

1 - CONFIGURATION A L'AIDE D'UN SmartPHONE OU D'UNE TABLETTE

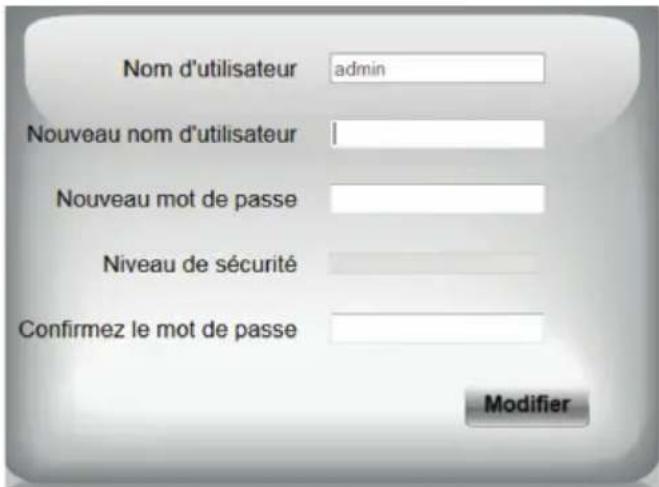

Lors de votre première connexion à votre cam
avec l'appli ThomView, vous étes immediatemen
invite à changer l'identifient et le mot de passé de
connexion à laamera pour plus de sécurité :

1	Retour à la liste des caméras enregistrées
2	Lancement/arrêt d'un enregistrement (stocké sur le téléphone ou la tablette)
3	Prise d'une photo (stockée sur le téléphone ou la tablette)
4	Activation du micro et/ou du haut-parleur de laamera (caméras compatibles uniquement)
5	Accès aux réglages de laamera
6	Débit actuel
7	Accès aux commandes de moteur, zoom optique, zoom numérique (caméras compatibles uniquement)
8	Lancement d'une patrouille (caméras compatibles uniquement)
9	Configuration et déclenchement de la vision de nuit)
10	Retournement/renversement de l'image
11	Réglage de la qualité de l'image
12	Accès à la liste des événements (caméras compatibles uniquement)
13	Émission d'une berceuse (caméras compatibles uniquement)

ATTENTION : si au lieu de l'invitation à chan l'identifiant et le mot de passer l'application vous

invite àCHOISIR un réseau WiFi pour toute caméra,icone d'accès aux réglages de laamera vousvoteamera a un problème d'accès à internetpermet d'acceder à distance à la configuration dePatientez ou contrôle les réglages de connexidaamera :

de votreamera et de votre smartphone ou tablette avant de continuer.

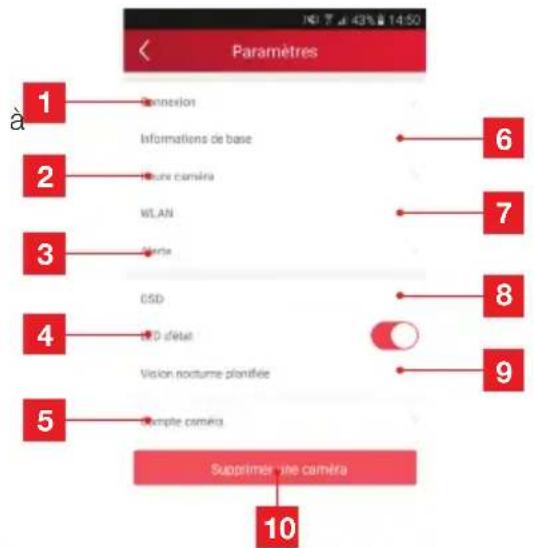

Une fois l'identifient et le mot de passer modifiés votre convenance, l'image de votreamera s'affiche :

1	Identifient et mot de passer enregistrés dans le smartphone ou la tablette (si l'accès à laamera est impossible suite à une erreur de saisie c'est ici qu'il faut corriger)
2	Réglage de l'heure de laamera
3	Réglages de détention de mouvement, de détention de son (cameras compatibles uniquement)

D - CONFIGURATION ET UTILISATION

4	Activation ou désactivation des témoin de fonctionnement de laamera
5	Modifi cation de l'identifi ant et du mot de passer d'accès à laamera (si vous souhaitez changer l'identifi ant et le mot de passer de laamera pour l'ensemble de ses utilisateurs, c'est ici qu'il faut modifi er)
6	Modèle et adresse MAC de laamera
7	Réglages WiFi de laamera (si vous avez mis laamera en service à l'aide d'une connexion fi laire et souhaitez passer sur une connexion sans fi I, c'est ici que vous pouvezCHOISIR et confi gurer un réseau WiFi)
8	Incrustation du nom et de l'heure dans l'image de laamera
9	Programmation de plages d'allumage de la vision de nuit (si on ne souhaite pas utiliser la luminosité ambiente pour activer ou non la vision de nuit)
10	Suppression de laamera dans la liste des caméras enregistrées dans l'appli

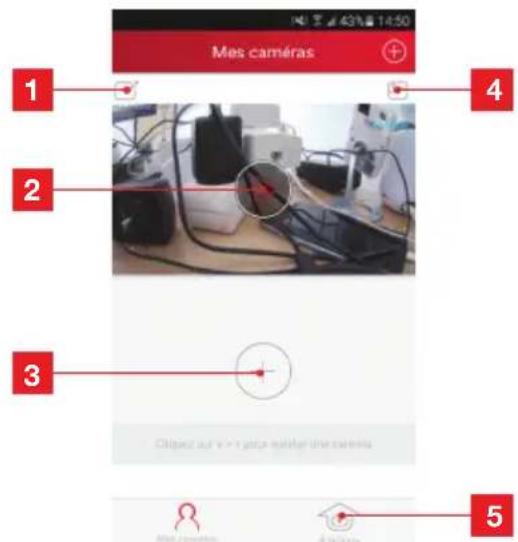

La liste des caméras qui apparaît au lancement de l'appli vous donne accès à d'autres réglages :

1	Nom sous lequel laamera est enregistrée dans l'appli
2	Photo de l'image de laamera. L'icone au centre lance l'image en direct de laamera
3	Ajout d'une autreamera dans l'application
4	Accès aux photos et vidés prises
5	Informations de l'appli et réglage permettant d'empêcher l'utilisation de l'appli ThomView autrement qu'avac une connexion WiFi

2 - CONFIGURATION A L'AIDE DU LOGICIEL THOMVIEW

Le logiciel ThomView compatible PC et MacOS, permet de configurer et:gérer une ou plusieurs caméras connectées sur le même réseau local. Sur un autre réseau, il permet d'acceder à l'imagé de la camera à distance.

Le logiciel ThomView est fourni sur le CD
accomplaignant le produit et est disponible en
telechargement sur notre site internet :
http://www.thomsonsecurity.eu/info.php?pfc
id=91#telecharges

• Installez puis lancez le logiciel sur votre ordinateur:

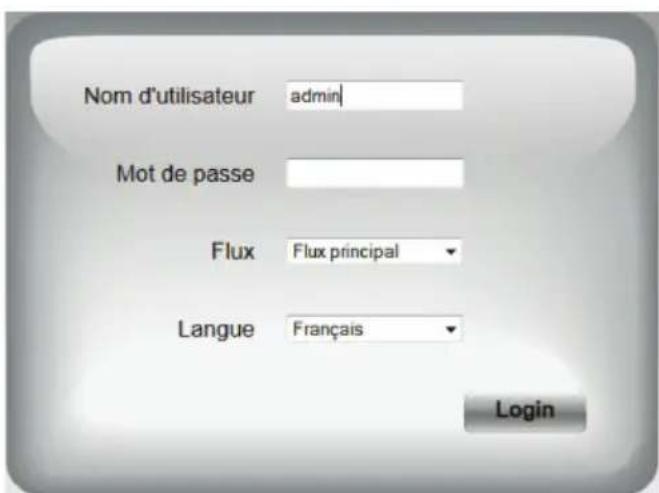

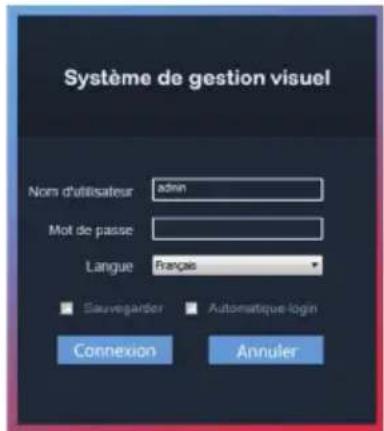

Le logiciel ThomView vous demande un identifi ant et un mot de passer de connexion : par défaut le nom d'utilisateur est « admin » et il n'y a aucun mot de passer.

Remarque importante : cet identifi ant et ce mot de passer ne sont pas ceux de votreamera. sont spécifique qués au logiciel ThomView et permettent par exemple d'empêcher l'arrêt du logiciel par une personne non autorisée.

La fenêtre principale du logiciel s'ouvre :

D - CONFIGURATION ET UTILISATION

1	Ajout d'une nouvelleamera
2	Réglages du logiciel
3	Accès aux videos enregistrées sur ordinateur
4	Accès au journal des opérations faites sur le logiciel
5	Sélection du nombre de caméras simultanément à l'écran
6	Page précédente/ suivante, Le logiciel pouvant:gérer jusqu'à 64 caméras, ces flèches vous permettent de passer aux caméras 5 à 8 puis 9 à 12, etc.
7	Passage en plein écran
8	Lancement d'une patrouille (caméras compatibles uniquement)
9	Coupure de l'affi chage de l'image de l'ensemble des caméras
10	Date, heures courante, charge processeur et utilisation du disque dur
11	Liste des caméras renseignées dans le logiciel
12	Cadres d'affi chage des images des caméras
13	Commandes disponibles pour laamera sélectionnée
14	Affi chage des commandes d'orientation et de zoom (caméras compatibles uniquement)

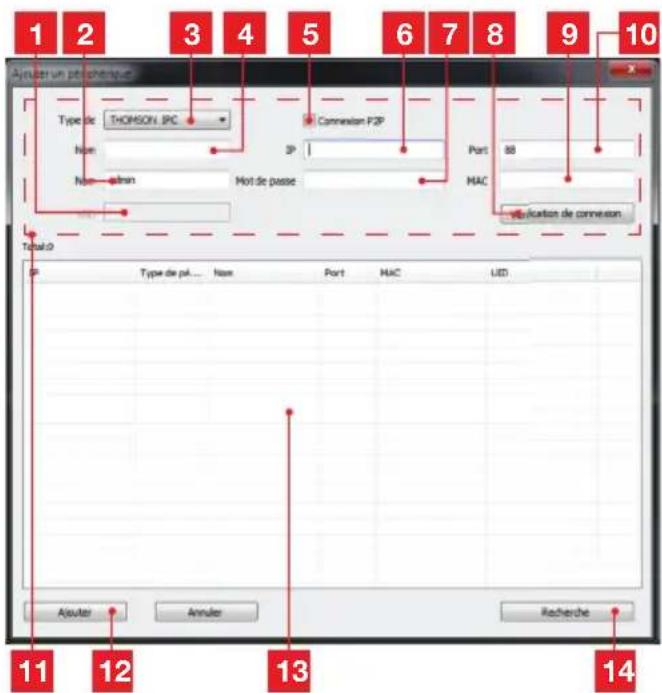

Pour ajouter votreamera, cliquez sur I'icone «Ajouter un périphérique» en haut à gauche :

1	UID de laamera (code unique indiqué sur laamera)
2	Nom d'utilisateur de laamera (par défaut, «admin»)
3	Type d'appareil : sélectionnez «THOMSON IPC»
4	Nom sous lequel laamera va apparaître dans le logiciel (à votre convenance
5	Connexion P2P : à cocher pour ajouter uneamera à l'aide de son UID. L'UID de chacune des caméras est un code unique à 20 ou 24 chiffres et lettres, indiqué sur laamera elle-même.
6	Adresse IP actuelle de laamera
7	Mot de passer de laamera (par défaut il n'y en a pas, laisser vide)
8	Bouton de test des informations saisies :vous permet de vérifi er la connexion,l'identifi ant et le mot de passer saisis
9	Adresse MAC actuelle de laamera
10	Port de connexion de laamera (88 par défaut)
11	Informations relatives à laamera que vousêtes en train d'ajouter
12	Bouton permettant d'ajouter laamera dont lesinformations sont indiquées en haut de la fenêtre
13	Résultats d'une recherche de caméras sur leRéseau auquel est connecté l'ordinateur
14	Bouton recherche : recherche la présencede caméras sur le réseau auquel estconnecté l'ordinateur

• Réalissez les étapes suivantes pour connecter votreamera en toute simplicité :

D - CONFIGURATION ET UTILISATION

• Cochez la case «Connexion P2P».
• Cliquez sur le bouton «Recherche» pour détecter votreamera sur le réseau auquel est connecté votre ordinateur.
• Dans la liste des caméras trouvées, cliqu sur celle que vous souhaitez ajouter dans logiciel. Les données de la partie supérieures de la fenêtre se replissant automatiquement lorsque vous sélectionnez uneamera dans la liste de celles trouvées.
• Changez si nécessaire le Nom d'utilisateur et le mot de passer de connexion de laamera (par défaut le nom d'utilisateur est «admin» et le mot de passer doit être laissé vite).
• Cliquez sur «Véri f i cation de la connexion» pour vérifi er la connexion de laamera et les données entrees.
• Cliquez en fin sur «Ajouter».

Lors de votre première connexion à votreamera, vous étes immediatement invite à changer l'identi ant et le mot de passer de connexion àamera pour plus de sécurité :

Une fois l'identifi ant et le mot de passer modifi es a votre convenance, laamera apparait dans la liste à droite de l'écran principal du logiciel. Glissez ligne de votreamera dans l'une des fenêtres de visualisation pour en affi cher l'image:

Remarque: il est possible d'associer une camera non presente sur le réseau auquel l'ordinateur est connecté. Il faudra à l'étape 3 ci-dessus entra à la main l'UID de laamera : n'était pas sur même réseau il ne pourrait être détecté et repli automatiquement.

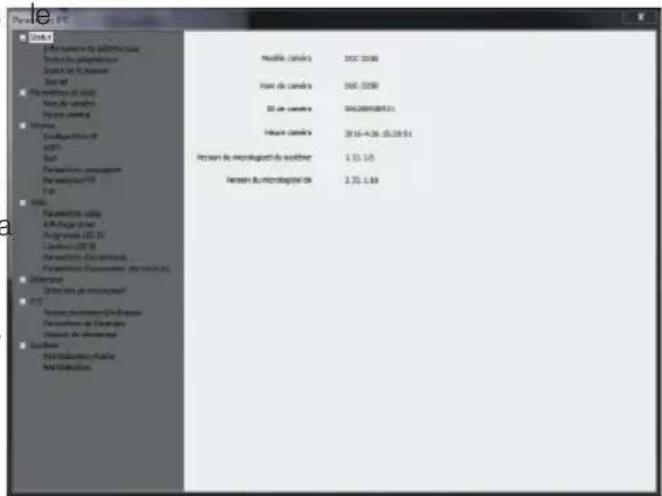

L'ensemble des réglages de votreamera est accessible à distance, en faisant un clic droit le nom de laamera dans la liste (ou sur l'im qu'elle affiche) puis en cliquant sur «Paramétr

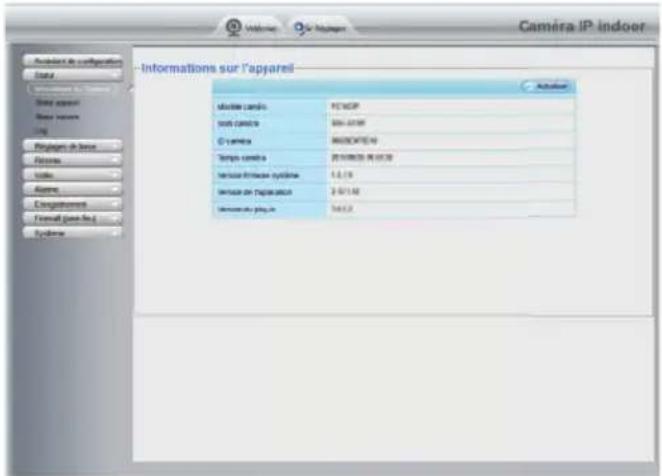

• Menu Statut : vous renvoie l'etat actuel de la camera : version de micrologiciel, identifi ant principales fonctions activées, dernières opérations effectues.
• Paramétres de base : vous permet de définir le nom et l'heure de laamera qui peuvent être incrustées dans la vente de laamera.
• Réseau: vous avez ici accès à tous les réglages liés à l'utilisation du réseau : confi guration IP, confi guration WiFi avec possibilité de passer laamera d'une connexion filaire à une connexion sans fi l, ports utilisés, confi guration des alertes par e-mails, de l'accès à un serveur FTP, confi guration de l'accès plug and play.
• Video : vous avez ici accès à l'ensemble des réglages liés à la gestion video de la camera : résolution, nombre d'images par seconde, fonctionnement de la vision de nuit, confi guration des photos prises par laamera, réglages de contraste, luminosité, etc.

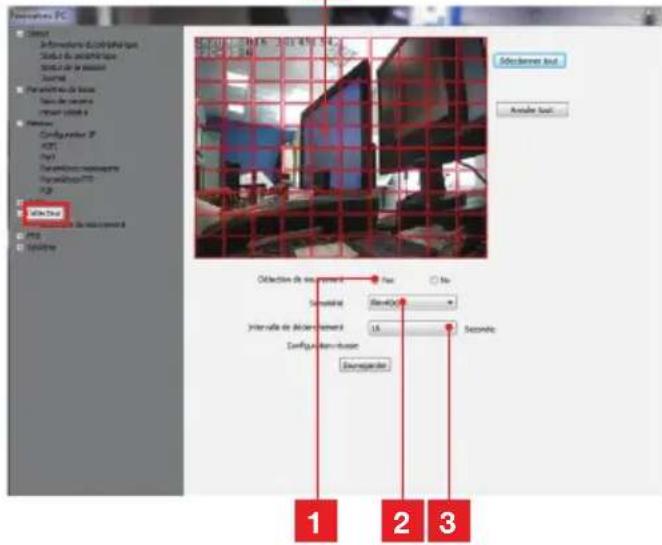

• Détector : c'est ici que vous pouvez activer et configurer la fonction de détction de mouvement, et les actions à lancer si un intrus est détecté.
• PTZ (cameras compatibles uniquement) : vous retrouvez ici tous les réglages liés à gestion des moteurs de laamera si elle en est équipée.
• Systeme : vous permet de faire une remise à 0 de laamera ou de la redémarrer.

d - cOnfIguRAtIOn Et utIlISAtIOn

Lorsqu'uneamera diffuse son image à l'écran, des commandes supplémentaires sont affichées dans le coin inférieur droit :

1 Cet icone vous indique la présence d'enregistrements sur l'ordinateur utilisé (blanc au repos, vert lorsque des enregistrements programmés/sur détction/manuels ont ete effectués)
2 Arret de la diffusion et fermetre de l'image
3 Lancement d'un enregistrement sur le disque de l'ordinateur utilise
4 Activation/désactivation du microphone de la camera (cameras équipées d'un microphone uniquement, votre ordinateur doit dispose d'enceintes)
5 Prise d'une photo et stockage sur le disque de l'ordinateur utilise
6 Activation/désactivation du haut-parleur de la camera (cameras équipées d'un haut-parleur uniquement, votre ordinateur doit dispose d'un micro)

• Pour que les fonctions d'enregistrement et de prise de photo soient accessibles il faut au préalab indiquer le disque à utiliser. Cliquez sur l'icon

Paramètres système pour indiquer au logiciel où enregistrer photos et videos sur le disque dur de l'ordinateur.

Pour consulter les enregistrements video présents sur l'ordinateur, cliquez sur l'icone Lecture video :

1	Contrôles de lecture	Ouverture d'un fisier video externe
2		Défilament rapide vers l'avant
3		Défilament rapide vers l'arrière
4		Arrêt de la lecture
5		Avance image par image
6		Lancement de la lecture
7		Pause
8	Journée en cours de visionnage : les intervalles de temps colorés vous indiquent la présence deVIDEOS et leurs heures de début et de fin approximatives
9	Liste des caméras pour recherche : cochez les caméras dont vous souhaitez consulter les enregistrements
10	Fenêtres de visualisation : double-cliquez pour afficher une seule ou plusieurs fenêtres et caméras simultanément
11	Prise d'une photo à partir de la vente en cours de lecture et activation/désactivation du son
12	Type de déclenchement : cochez le type des enregistrements que vous recherchez : plan (programme), manuel, sur détention de mouvement, sur alerte d'une manière générale
13	Journée que vous souhaitez consulter
14	Position : vous permet de saisir une heures précise à partir de laquelle lancer la vente

Pour rechercher une video et la consulter :

• Cochez dans la liste des caméras en haut droite la ou les caméras que vous souhaitez consulter.
• Dans la zone «type d'enregistrements», indiquez le type des enregistrements que vous recherchez
• Dans la zone «date d'enregistrement», indiquez le jour que vous souhaitez consulter
• Cliquez sur «Recherche»: chaqueamera est listée en bas de l'écran. Les zones colorées correspondant à des videos en mémoire de l'ordinateur :

• Cochez en bas de l'écran les caméras dont vous poulez afficher lesVIDEOS

D - CONFIGURATION ET UTILISATION

Utilisez les contrôles de lecture pour生存, avancer, recycler, ou utilisez la zone «Positionner» pour indiquer précisé à chaque heures placer le curseur de lecture.

Pour déclencher l'envoi d'un e-mail lors de la détction d'un mouvement, vous doivent dispose de 2 adresses e-mail : l'adresse de l'expédite qui sera utilisé par laamera, et l'adresse qui va receivevoir les alertes. Laamera utilise l'identiar et le mot de passer de l'adresse expéditeur, se connecter et envoyer le mail. Sa configura dépend du fournisseur de mailChoisi.

Remarque : les 2 adresses mail peuvent etre identiques (vous vous enverrez un message a vousmeme)

Pour notre exemple ici, on utilise www gmail.com : [e-mail] envoie les alertes, [e-mail] reçoit les alertes. Les deux adresses doivent avoir ete creedes au préalable.

Pour programmer des alertes par e-mail lors la détction d'un mouvement, faites un clic d sur uneamera dans la liste des cameras en haut à droite de l'écran principal ou sur son imag l'écran puis selectionnez «Paramètresamera». Placez-vous ensuite sur «Réseau», «Paramètres messagerie»:

1	Cochez la case « Activer » pour activer l'envoi d'e-mails
2	Serveur SMTP: dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail,smtp).(gmail.com)
3	Port SMTP: dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail, 465
4	Sécurité : sécurité lors de la connexion, liée au fournisseur de mail. Dans notre exemple r avec gmail, TLS
5	Authentication : indique s'il faut obligatoirement se connecter (s'authentifier) pour émettre un mail. Dans notre exemple avec gmail : Yes (c'est-à-dire : on peut pas envoyer de mail avec gmail tant qu'on est pas connecté à son compte mail).
6	Nom utiliser SMTP : Nom que vous devez entrer pour vous connecter à la boîte mail qui émettra les alertes. Dans notre exemple avec gmail c'est l'adresse de l'expéditeur : [e-mail]
7	Mot de passer SMTP : Le mot de passer de connexion qui correspond à [e-mail] dans notre exemple
8	Expéditeur : Entrez de nouveau l'adresse qui émettra les alertes : [e-mail]. Cliquez sur « Test » pour vérifier que vos réglages sont corrects et que laamera arrivera à se connecter au compte mail que vous avez entre pour envoyer ses alertes.
9	Destinattaire, etc : Renseignez ici la ou les adresses qui sont receivevoir les alertes. Dans notre exemple : [e-mail]

IMPORTANT : Une fois la configuration terminée, n'oubliez pas de cliquer sur « Save » pour valider ce que vous avez entrez.

Remarque importante: peu importe le fournisseur de mails du ou des destinataires, c'est celui l'expéditeur qui détermine ce qui doit être entr Attention en revanche à vérifier que les alertes ne sont pas considérées comme «courrier indésirable» pour chacun des destinataires.

Une fois cette configuration terminée, votreamera sait envoyer des mails. Il faut maintainant lui expliquer quand le faire, en selectionnant «Détction de mouvement»:

D - CONFIGURATION ET UTILISATION

4

1 Cochez «Yes» pour activer la détction de mouvement puis cliquez sur «Sauvegarder», pour faire apparaitre la grille de zone sur l'image.
2 Sensibilité: Sur « élevée», le moindre mouvement à l'écran déclenché une alerte. Sur « minimum », seuls les gros sujets déclancheront une alerte (exemple : un être humain, mais pas une feuille morte dans le champ de vision de laamera). Réglez en fonction du champ de vision de laamera et du but recherché.
3 Intervalle de déclenchement : pause entre chaque alerte si le mouvement déclencheur se prolongge
4 Zone de détction: L'image de laamera apparait derrière une grille. Si un mouvement est détecté dans une case rouge, l'alerte est donnée. Si un mouvement est détecté dans une case vierge, aucune alerte n'est donnée. Cliquez sur chacune des cases pour les faire passer d'active (rouge) à inactive (vierge), pour par exemple ne pas surveiller une vitre et éviter que quelques chose à l'extérieur ne déclenché inutillement l'alerte.

IMPORTANT : Une fois la confi guration terminée, n'oubliez pas de cliquer sur «Sauvegarder» en haut de l'écran pour valider ce que vous avez entrez.

La configuration est terminée. Par la suite, mouvement devant laamera dans les zones et aux heures que vous avez spécifiées provoquera l'envoi d'un mail d'alerte.

3 - CONFIGURATION A L'AIDE D'UN NAVIGATEUR INTERNET

Attention : les fréquents changements de politique des principaux développpeurs de navigateurs ainsi que les nombreuses confi gurations et versions possibles peuvent rendre délicate la confi guration de votreamera. Préférez si possible l'utilisation smartphone, d'une tablette ou du logiciel dédié.

web, d'un

• Insérez le CD d'installation fourni dans un lecteur et lancez le logiciel IP Camera Search Tool :

• Voiture camera est détectee sur votre réseau, et son adresse IP est indiquée.
• Double-cliquez sur son nom pour ouvrir la configuration de laamera à l'aide de votre navigateur internet.

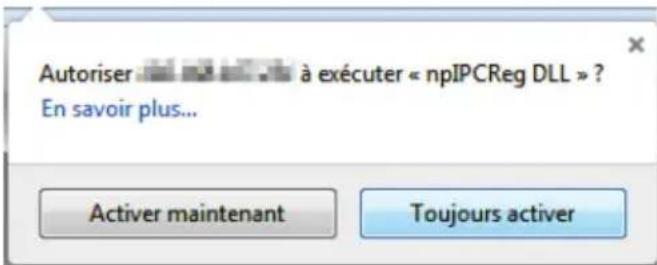

Votre navigateur a besoin d'un module complémentaire pour affi cher correctement l'imagede votreamera et vous invitera à installer cemodule. Acceptez pour permettre au navigateurd'afficher l'image :

Remarque: Suivant votre navigateur la procédure peut différer, le principe reste identique: il faut autoriser de manière permanente l'exécution de ce module pour un fonctionnement optimal de votreamera sur votre navigateur.

tout

D - CONFIGURATION ET UTILISATION

Selectionnez la langue d'affi chage puis entrez l'identifi ant et le mot de passer de connexion à votreamera. Par défaut l'identifi ant est admin et le mot de passer est vierge, laissez la zone vide. Lorraine première connexion, laamera va aussitô vous inviter à remplacer l'identifi ant et le mot passée par défaut pour plus de sécurité :

Une fois l'identifiant et le mot de passer mod.
vous estes invite a vous reconnectcer.

Une fois connecté à l'aide de vos nouveaux identifi ant et mot de passer, l'image de laamera s'affi che :

1	d'enversement vertical de l'image
2	Anti scintillage: si l'éclairage à l'image est artifi ciel, sélectionnez 50Hz. S'il est naturel, sélectionnez «extérieur».
3	Sélection rapide qualité et fluidité
4	Renversement horizontal de l'image
5	Onglet d'accès à la confi guration de laamera
6	Réglage contraste, luminosité, couleur
7	Activation manuelle de la vision de nuit
8	Activation du microphone de l'ordinateur si liéSENT : vous permet de parler dans le haut-parleur de laamera
9	Activation du microphone de laamera : vous permet d'écouter au voisinage de laamera
10	Prise d'une photo de l'image de laamera sur l'ordinateur
11	Prise d'une video de l'image de laamera sur l'ordinateur
12	Affi chage de l'image en plein écran (double-clic pour revenir)

Accedez aux réglages de votreamera enclinquant sur l'onglet «Réglages» au sommet de la fenêtre :

D - CONFIGURATION ET UTILISATION

Vous retrouvEZ ici les mêmes fonctions que celles accessibles depuis le logiciel ThomView. Reportez-vous au paragraphe precedent pour connaître chacune d'entre elles.

ATTENTION: si vous utilisez votre navigateur pour passer votreamera d'un réseau fi laire à un réseau sans fi I, la connexion sera perdue car l'adresse IP de laamera sera changée. Il faudra relancer IP Camera Search Tool pour détecter de nouveau laamera.

CAMérA IP WIFI eXTérleUre 1080P

E - REINITIALISATION

En cas de problème ou de parte des identifiants, la camera peut être réinitialisée à ses valeurs par défaut en appuyant 10 secondes sur la touche Reset.

F - FAQ

Si vous problème n'est pas répertorié ci-dessous, vous nevez contacter notre service technique.

Symptômes Causes possibles Solutions
Laamera n'est pas détectée comme étant en ligne lorsqu'on veut l'associer sur smartphone ou tablette	Connectionamera trop lente Connectez temporairement votre smartphone ou tablette sur le même réseau que laamera lors de l'ajout dans l'appli.
La connexion à laamera est impossible depuis le réseau local	Problème réseau / alimentation électrique	Vérifiez vos connexions réseau et électrique.Branchez temporairement si nécessaire le cable réseau filaire si laamera est en WiFi
	Problème configuration réseau Contrôlez la configuration réseau de votreamera. Réinitialisez votreamera si elle n'est plus du tout accessible.
L' image de laamera est inaccessible via internet	Problème configuration réseau Contrôlez les réglages de votre installation (box, routeur)
	Réglages videoinappropriés Contrôlez les réglages videoe et baissez la qualité si nécessaire
L' image est de mauvaise qualité ou saccadée	Réglages videoinappropriés Contrôlez les réglages videoe et baissez la qualité si nécessaire
La détction de mouvement se déclenché de manière intempestive	Réglages détction de mouvement inappropriés	Diminuez la zone surveillée ou la sensibilité de la détction.Déplacez laamera.

G - INFORMATIONSTECNIQUES ET LEGALES

1 - CARACTERISTIQUES GENÉRALES

Caméra
Alimentation	12VDC 1A
Interface réseau filaire	Ethernet 10/100, auto-MDIX, RJ45
Interface réseau sans fil	IEE 802.11b/g/n
Capteur optique	¼” CMOS - Angle de vision 106°
Intensité lumineuse minimum	0 lux
Vision de nuit	Manuelle ou automatique Portée 30m
Touches	Une touche de réinitialisation
Compression video	h.264
Résolution	Flux principal : jusqu'à 1920x1080 pixels Flux secondaire : jusqu'à 1280x720 pixels
Images par seconde	Jusqu'à 25 en 1080p Jusqu'à 30 dans toutes les résolutions inférieures
Mémoire	Logement pour carte microSD (non fournie)
Consommation	5W maximum
Indice de protection	IP66
Température d'utilisation et humidité	-20°C à 55°C, 20% à 85%RH sans condensation
Température de stockage et humidité	-20°C à 60°C, 0% à 90%RH sans condensation

G - INFORMATIONSTECNIQUES ET LEGALES

2 - GARANTIE

• Ce produit est garanti 2 ans, pieces d'oeuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les dommagesnotre site Internet à l'adresse suivante : http://sav.
  causes par négligence, par chocs et avidsen.com
  accidents.
• Toute intervention sur l'appareil annulera laAvidsen s'engage à disposer d'un stock de pieces garantie. détachedes sur ce produit pendant la période de

3 - ASSISTANCE ET CONSEILS

• Malgré tout le sein que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontres des difficultés lors de l'installation de votre produit ou des questions, il est fortement consé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement Est conforme à la directive 1999/5/CE et sapendant l'installation ou après quelques jours conformité a été évaluée selon les normes en vigueur :d'utilisation, il est impératif de nous contacter EN 60950-1 :2006+A11 :2009+A1 :2010+A12 devant notre installation afin que l'un de n°11+A2 :2013 techniciens diagnostique l'origine du problème EN301489-1V1.9.2 car celui-ci provient certainement d'un réglage EN301489-17V2.2.1 non adapté ou d'une installation non conforme. EN300328V1.8.1

Si le problème vient du produit, le technicien
vous donnera un nombre de dossier pour un A Chambray les Tours
retour en magasin. Sans ce nombre de dossier 25/10/16
le magasin sera en droit de refuser l'échange
de votre produit.

Alexandre Chaverot,
préident

Contactez les techniciens de notre service après vents au :

0 892 701 369

Service 0,35 €/min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

Retrouvez l'intégralité de notre gamme Thomson sur

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

Avidsen France S.A.S - 32 Rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - France
