512396 - Caméra de surveillance THOMSON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, jusqu'à 20 mètres
Connectivité	Wi-Fi, Ethernet
Stockage	Carte microSD, cloud
Angle de vue	120 degrés
Détection de mouvement	Oui, avec alertes en temps réel
Application mobile	Compatible iOS et Android
Alimentation	Adaptateur secteur inclus
Dimensions	10 x 10 x 12 cm
Poids	300 g
Garantie	2 ans
Installation	Facile, avec instructions fournies
Maintenance	Nettoyage régulier de l'objectif recommandé
Sécurité	Chiffrement des données, accès sécurisé

FOIRE AUX QUESTIONS - 512396 THOMSON

Comment installer la caméra de surveillance THOMSON 512396 ?

Pour installer la caméra, suivez les étapes suivantes : 1. Choisissez un emplacement approprié. 2. Fixez le support mural à l'aide des vis fournies. 3. Connectez la caméra à l'alimentation. 4. Configurez la connexion Wi-Fi via l'application dédiée.

Que faire si la caméra ne se connecte pas au Wi-Fi ?

Vérifiez que le mot de passe du réseau Wi-Fi est correct. Assurez-vous que la caméra est à portée du routeur. Redémarrez la caméra et le routeur, puis essayez de vous reconnecter.

Comment accéder aux enregistrements de la caméra ?

Vous pouvez accéder aux enregistrements via l'application mobile associée ou en vous connectant à l'interface web de la caméra. Assurez-vous d'avoir une carte SD installée pour le stockage.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la caméra est correctement branchée à l'alimentation. Testez une autre prise électrique pour éliminer un problème d'alimentation. Si le problème persiste, contactez le service client.

Comment régler les paramètres de détection de mouvement ?

Accédez aux paramètres de l'application, puis sélectionnez 'Détection de mouvement'. Vous pouvez ajuster la sensibilité, les zones de détection et les horaires d'activation.

La caméra est-elle compatible avec les assistants vocaux ?

Oui, la caméra THOMSON 512396 est compatible avec certains assistants vocaux. Consultez le manuel utilisateur pour les instructions de configuration.

Comment mettre à jour le firmware de la caméra ?

Ouvrez l'application, allez dans les paramètres de la caméra et recherchez l'option de mise à jour du firmware. Suivez les instructions à l'écran pour effectuer la mise à jour.

Que faire si l'image est floue ?

Vérifiez que l'objectif de la caméra est propre. Assurez-vous que la caméra est correctement focalisée et que la résolution est réglée sur un niveau optimal dans les paramètres.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant 10 secondes jusqu'à ce que les lumières clignotent.

La caméra fonctionne-t-elle la nuit ?

Oui, la caméra THOMSON 512396 est équipée de vision nocturne. Elle utilise des LED infrarouges pour capturer des images claires dans l'obscurité.

MODE D'EMPLOI 512396 THOMSON

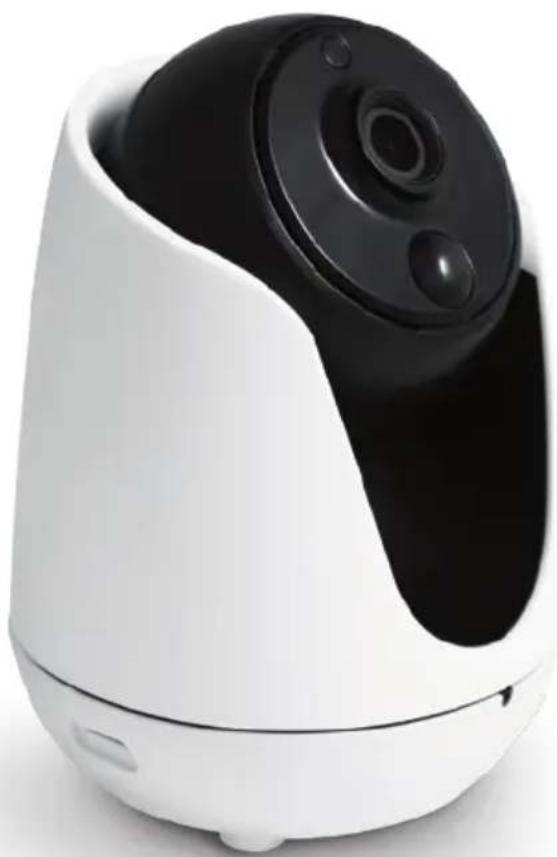

Caméra IP WiFi motorisée 1080P

DSC 525W

2,4GHz

1080p

Fonction Ezlink

Android 2.3 ou ultérieur, iOS 7.0 ou ultérieur

1 - INSTALLATION DE LA CAMÉRA 08
2-CONNEXION DE LA CAMÉRA 08
2.1 - Connexion sans fil: fonction EzLink 08
2.1 - Connexion sans fil: fonction WPS 09
2.2 - Connexion filaire 10

D - CONFIGURATION ET UTILISATION 11

1 - CONFIGURATION A L'AIDE D'UN SMARTPHONE OU D'UNE TABLETTE 11
2 - CONFIGURATION A L'AIDE DU LOGICIEL THOMVIEW 13
3 - CONFIGURATION A L'AIDE D'UN NAVIGATEUR INTERNET 18

E - REINITIALISATION 20

F-FAQ 20

G - INFORMATIONS TECHNIQUES ET LÉGALES 22

1 - CARACTÉRISTIQUES GÉNÉRALES 22
2 - GARANTIE 23
3 - ASSISTANCE ET CONSEILS 23
4 - RETOUR PRODUIT/ SAV 23
5 - DÉCLARATION DE CONFORMITÉ CE 23

A - CONSIGNES DE SÉCURITÉ

1 - PRÉCAUTIONS D'UTILISATION

• La caméra ne doit pas être installée dans un lieu où le filtre de l'objectif serait exposé aux rayures et aux salissures.
• La caméra n'est pas prévue pour installation en extérieur, ne pas installer dans des conditions extrêmes d'humidité ou température.
• Ne pas exposer l'objectif à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• La caméra utilise une électronique de précision. Ne pas manipuler les moteurs de l'orientation de l'objectif à la main sous peine de dommages irrémédiables et d'annulation de la garantie.
• L'installation et l'utilisation de la caméra doivent être en accord avec la législation locale.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordu ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement

d'aites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective

votre disposition par votre commune.

Pour en savoir plus : www.quefairedemesdechets.fr

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
• Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

B - DESCRIPTION DU PRODUIT

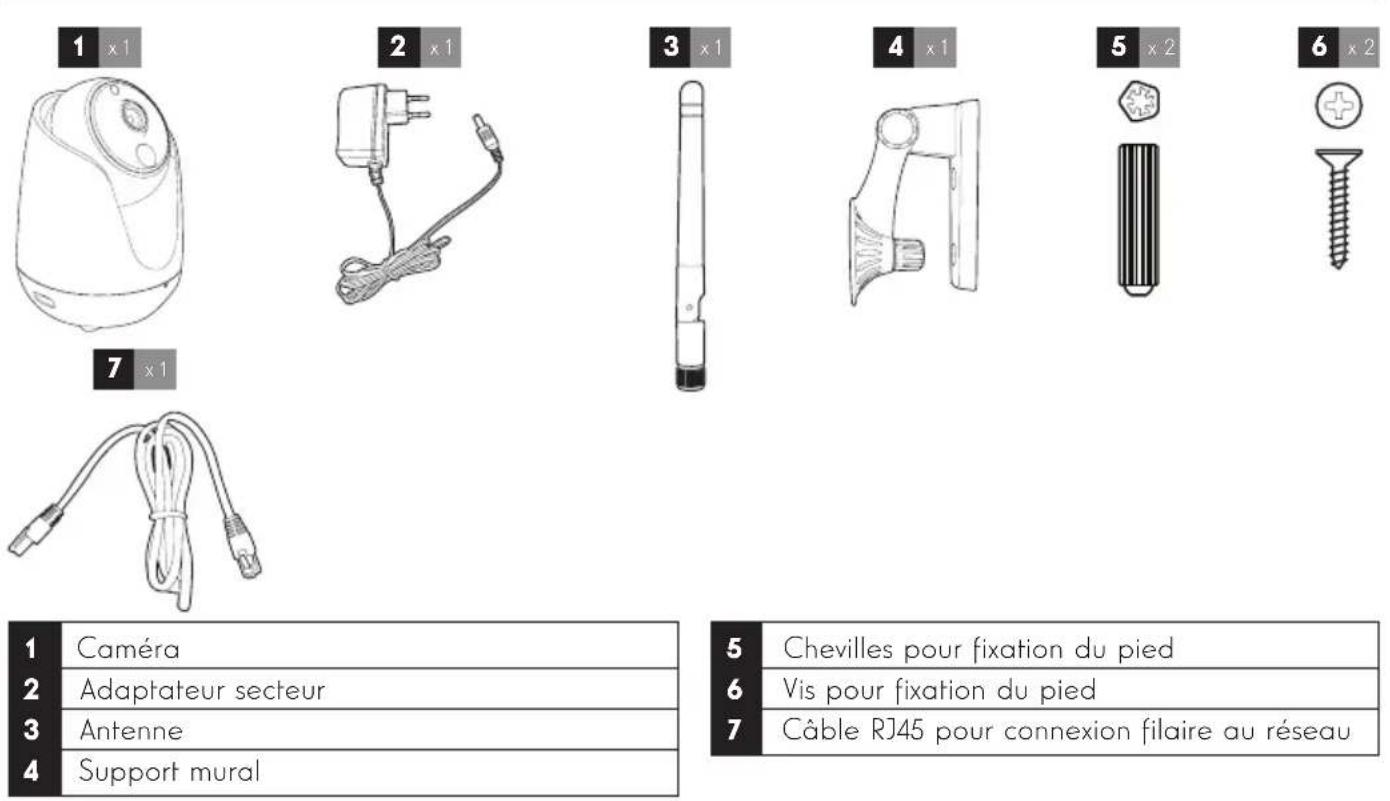

1 - CONTENU DU KIT

1	Caméra
2	Adaptateur secteur
3	Antenne
4	Support mural

2 - CAMÉRA

5	Chevilles pour fixation du pied
6	Vis pour fixation du pied
7	Câble RJ45 pour connexion filaire au réseau

2 43 11 12 09

Vue arrière

6 8

1	Éclairage infrarouge pour vision de nuit (sous la surface)
2	Microphone
3	Détecteur infrarouge pour détection de mouvement
4	Objectif
5	Capteur de luminosité
6	Embase pour l'antenne WiFi
7	Témoin d'activité
8	Témoin d'alimentation

9	Prise Ethernet pour connexion au réseau filaire
10	Prise d'alimentation pour l'adaptateur secteur fourni
11	Haut-parleur
12	QRCode à flasher avec l'appli ThomView pour contrôle à distance par smartphone
13	Logement pour carte mémoire microSDHC (non fournie)

B - DESCRIPTION DU PRODUIT

Vue de dessous

17	Bouton de réinitialisation / bouton WPS pour connexion rapide à un réseau WiFi
18	Fixation du support mural

Remarque : la caméra étant déjà pourvue d'un micro et d'un haut-parleur, la connexion d'un microphone externe ou d'un haut-parleur externe est facultative. Toute connexion d'un microphone ou d'un haut-parleur désactive ceux intégrés à la caméra.

3 - ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac 50Hz / 5Vdc est fourni dans le kit pour l'alimentation de la caméra. Ne pas utiliser d'autres modèles d'alimentation sous risques de détériorer la caméra et annuler la garantie.

C - INSTALLATION

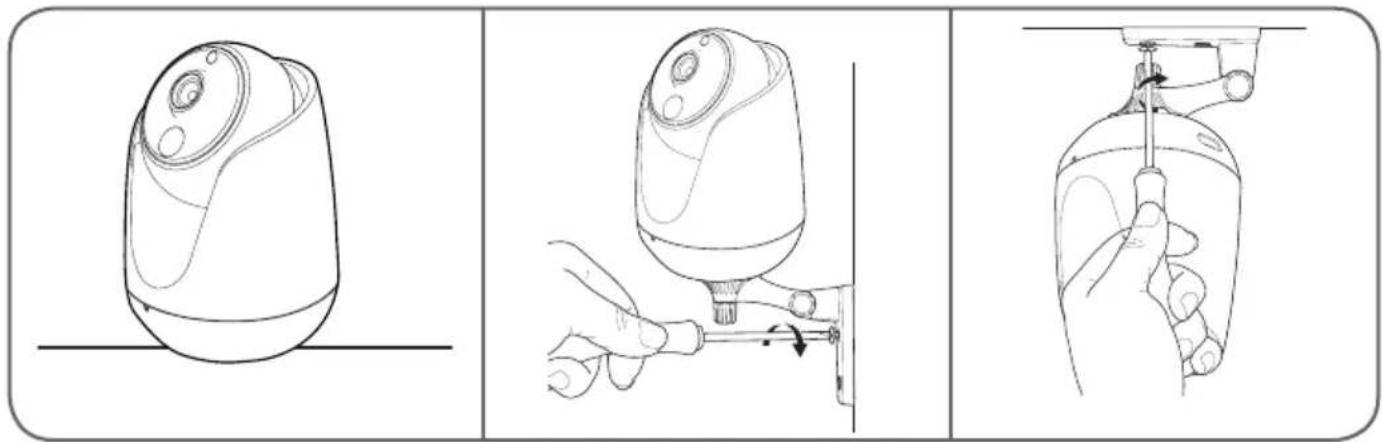

1 - INSTALLATION DE LA CAMÉRA

Avant fixation de la caméra à son emplacement définitif il est recommandé de faire des essais de connexion.

- Fixez la caméra et son support à l'aide de vis et chevilles appropriées à la nature du support ou posez-la sur une surface plane (les vis et chevilles fournies conviennent pour des murs en matériau plein).

• Attention à fixer solidement la caméra pour éviter toute chute.

Remarque : la caméra peut être fixée tête en bas : les différents logiciels et applications peuvent retourner l'image obtenue.

2 - CONNEXION DE LA CAMÉRA

• L'accès de votre caméra au réseau et à internet peut être établi au choix à l'aide d'une connexion filaire par un câble réseau, ou d'une connexion sans fil WiFi.
• Téléchargez puis installez sur votre smartphone ou tablette l'application ThomView.

Sosir e-mail Mat de passe Mémenser MDP Connex Inscription Oubli-mot passe

- Veuillez créer un compte utilisateur en cliquant sur « Inscription », si vous possédez déjà un compte veuillez-vous y connecter.

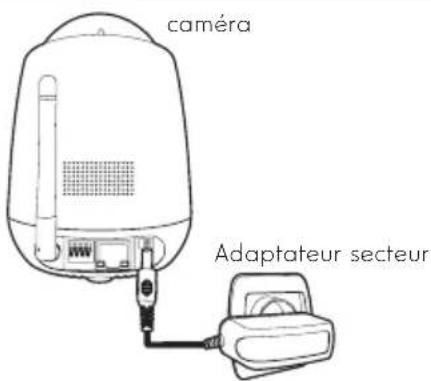

2.1 - CONNEXION SANS FIL: FONCTION EZLINK

• Votre caméra est équipée de la fonction EzLink : si vous disposez d'une tablette ou d'un smartphone sous Android ou iOS, l'application dédiée permet de se connecter à la caméra le temps de lui indiquer quel réseau WiFi elle doit utiliser.
• Téléchargez puis installez sur votre smartphone ou tablette l'application ThomView.

Important : Pour être configurée par la fonction EzLink, votre caméra doit utiliser l'identifiant et le mot de passe par défaut. Réinitialisez votre caméra si nécessaire en maintenant la touche « reset » située sous la caméra pendant au moins 15 secondes.

caméra Adaptateur secteur

- Connectez ensuite votre smartphone ou tablette sur le réseau WiFi que votre caméra devra utiliser par la suite.

Remarque importante : Votre caméra n'est pas compatible avec les réseaux sans fil de fréquence 5GHz (réseau WiFi 802.11ac). Ne connectez pas votre smartphone ou tablette à un réseau de ce type.

• Cliquez sur l'icone⊕ puis scanner le QRCode présent sur la caméra.

Scanner Album Extract le code QR dans le cadre. Envez les code-barres en dehors du cadre pour enter les inter licences. Pas de code QR

Que choisir LAN Wi-Fi 2.4Ghz Assunt-vérisique connexion Wi-Fi est sans RI 2.4 Ghz P1(f1(g)

Une fois le code lu, votre smartphone ou tablette vous invite à choisir entre Lan et Wifi. Sélectionnez Wi-Fi et appuyez sur « prêt(e) », veuillez saisir la clé du réseau WiFi auquel vous êtes connecté, pour pouvoir la transmettre à la caméra.

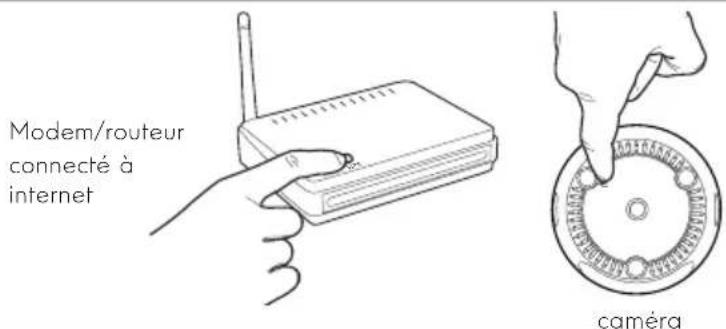

2.2 - CONNEXION SANS FIL : FONCTION WPS

Si votre box ou routeur dispose de la fonction WPS (WiFi Protected Setup), vous pouvez utiliser la touche WPS / reset sous la caméra pour une connexion rapide à votre réseau WiFi. Consultez le manuel d'utilisation de cotre modem /routeur/box pour savoir si vous disposez de la fonction WPS, et comment l'utiliser.

Modem/routeur connecté à internet caméra

C - INSTALLATION

- Cliquez sur l'icone ^+ puis scannez le QRCode présent sur la caméra. Si votre caméra est correctement connecté à internet celle-ci sera automatiquement ajoutée.

ATTENTION: Si l'ajout ne se fait pas automatiquement, et que l'application vous demande de choisir entre LAN et WiFi, votre caméra ou smartphone rencontre un problème d'accès à internet. Contrôlez la connexion de votre camera, smartphone ou tablette et effectué un Reset de la caméra en appuyant plus de 15s sur la touche WPS / Reset.

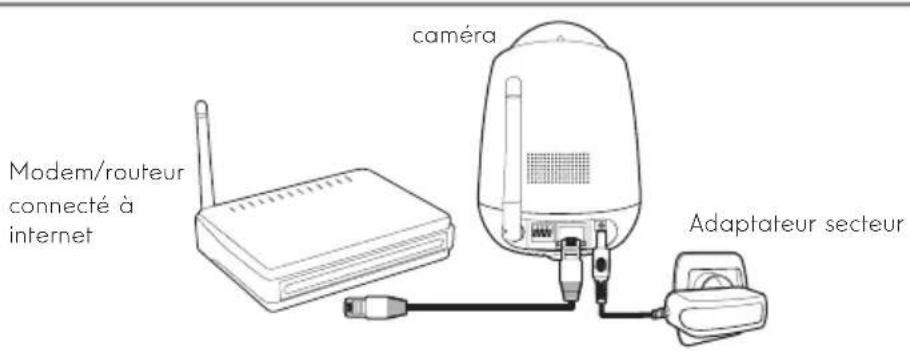

2.3 - CONNEXION FILAIRE

Si vous ne souhaitez pas utiliser une connexion sans fil, reliez votre caméra à un accès internet à l'aide d'un câble réseau RJ45.

Modem/routeur connecté à internet caméra Adaptateur secteur

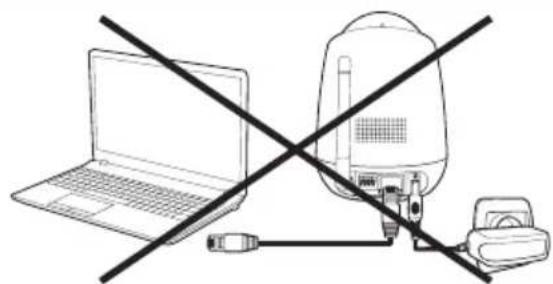

IMPORTANT : Ne connectez pas votre caméra sur votre ordinateur. Cela ne lui fournira pas accès à internet.

Dans la majeure partie des cas, la caméra est immédiatement détectée par le modem/routeur qui lui attribue un accès à Internet. Après quelques secondes, la led d'activité réseau de la caméra clignote.

- Cliquez sur l'icone ^+ puis scannez le QRCode présent sur la caméra. Si votre caméra est correctement connecté à internet celle-ci sera automatiquement ajoutée.

ATTENTION: Si l'ajout ne se fait pas automatiquement, et que l'application vous demande de choisir entre LAN et WiFi, votre caméra ou smartphone rencontre un problème d'accès à internet. Contrôlez la connexion de votre camera, smartphone ou tablette et effectué un Reset de la caméra en appuyant plus de 15s sur la touche WPS / Reset.

Remarque : si vous souhaitez utiliser votre caméra en WiFi mais ne pouvez utiliser ni la fonction WPS, ni la fonction EzLink, effectuez la mise en service avec une connexion filaire pour pouvoir ensuite passer sur une connexion sans fil.

D - CONFIGURATION ET UTILISATION

1 - CONFIGURATION A L'AIDE D'UN SMARTPHONE OU D'UNE TABLETTE

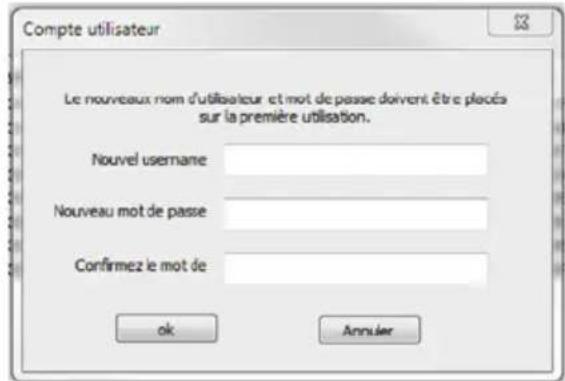

Lors de votre première connexion à votre caméra avec l'appli ThomView ▶, vous êtes immédiatement invité à changer l'identifiant et le mot de passe de connexion à la caméra pour plus de sécurité :

Compte utilisateur Nom d'utilisateur : Nom d'utilisateur : La mot d'utilisateur ne peut déclarer un 20 activités comparées de chiffres, factures et ... @ 5 Mot le passe : Mot de passe : Le mot le passe dont faire comparant de 1.6.12 cents, factures et centriples Confirmer le mot de passe

Une fois l'identifiant et le mot de passe modifiés à votre convenance, l'image de votre caméra s'affiche :

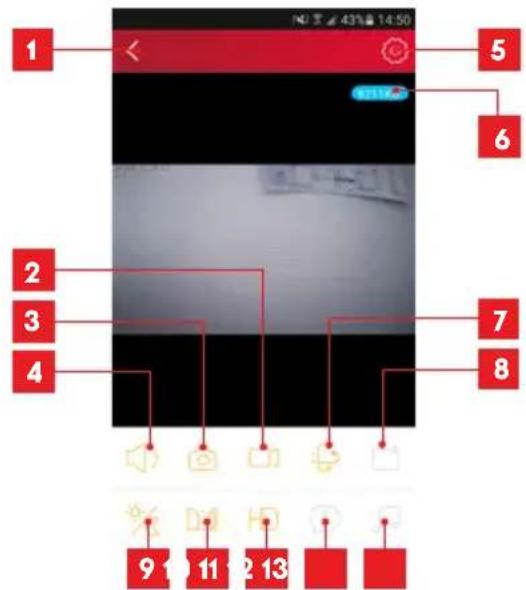

1 2 3 4 5 6 7 8 9 10 11 12 13

1	Retour à la liste des caméras enregistrées
2	Lancement/arrêt d'un enregistrement (stocké sur le téléphone ou la tablette)
3	Prise d'une photo (stockée sur le téléphone ou la tablette)
4	Activation du micro et/ou du haut-parleur de la caméra (caméras compatibles uniquement)

5	Accès aux réglages de la caméra
6	Débit actuel
7	Accès aux commandes de moteur, zoom optique, zoom numérique (caméras compatibles uniquement)
8	Lancement d'une patrouille (caméras compatibles uniquement)
9	Configuration et déclenchement de la vision de nuit)
10	Retournement/renversement de l'image
11	Réglage de la qualité de l'image
12	Accès à la liste des événements (caméras compatibles uniquement)
13	Emission d'une berceuse (caméras compatibles uniquement)

L'orientation de la caméra peut également changée en glissant et maintenant votre doigt sur la vue en direct de la caméra.

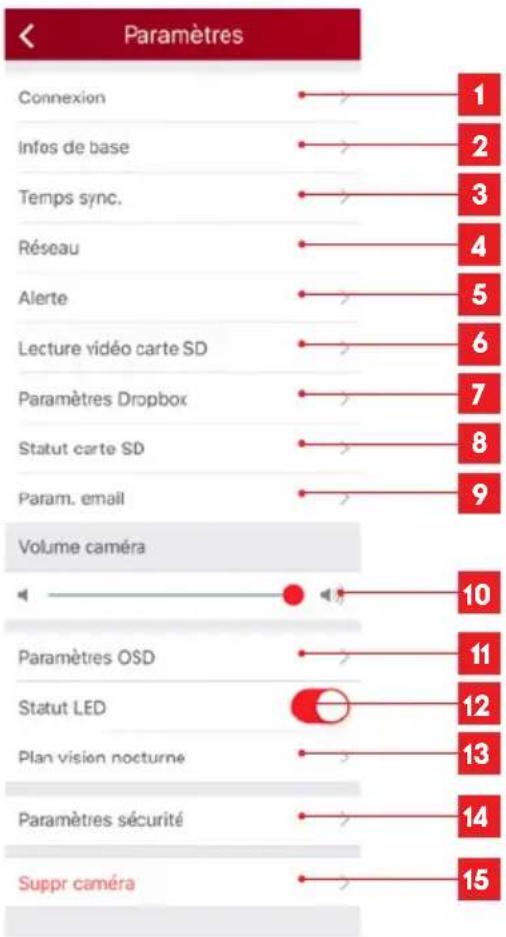

L'icône d'accès aux réglages de la caméra permet d'accéder à distance à la configuration de la caméra :

D - CONFIGURATION ET UTILISATION

Paramètres Connexion Infos de base Temps sync. Réseau Alerte Lecture vidéo carte SD Paramètres Dropbox Statut carte SD Param. email Volume caméra Paramètres OSD Statut LED Plan vision nocturne Paramètres sécurité Suppr caméra

1	Information de votre Caméra : affichage et modification du nom inscrit dans l'application, affichage de l'UID de la caméra, ainsi que du compte utilisateur utilisé pour s'y connecter.
2	Modèle et adresse MAC de la caméra
3	Réglage de l'heure de la caméra
4	Réglages Wifi de la caméra (si vous avez mis la caméra en service à l'aide d'une connexion filaire et que vous souhaitez passer sur une connexion sans fil, c'est ici que vous pouvez choisir et configurer un réseau WIFI)
5	Réglages de détection de mouvement, de détection de son (caméras compatibles uniquement)
6	Permet la relecture des enregistrements vides effectués sur la carte microSD (non fournie)
7	Non utilisé
8	Affichage les informations de la carte microSD si installée : place utilisée, place libre, et formatage

9	Configuration email pour l'envoi de message en cas de détections
10	Réglage du volume de la camera (caméras compatibles uniquement)
11	Incrustation du nom et de l'heure dans l'image de la caméra
12	Activation ou désactivation des témoins de fonctionnement de la caméra (caméras compatibles uniquement)
13	Programmation de plages d'allumage de la vision de nuit, si on ne souhaite pas utiliser la fonction automatique

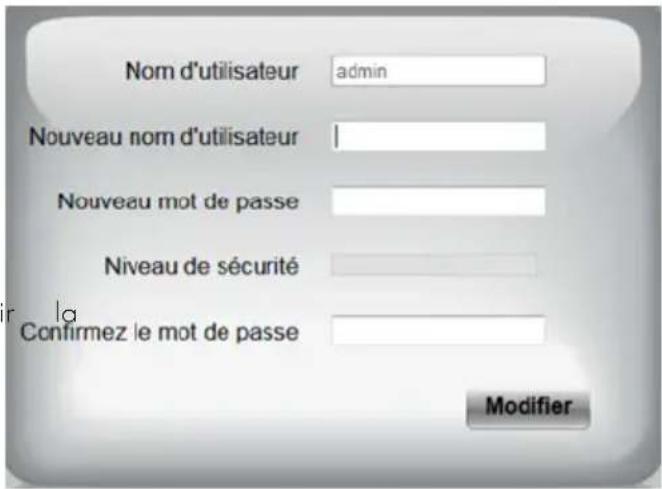

14	Permet de modifier le nom d'utilisateur ou le mot de passe de connexion à la caméra.
15	Permet la suppression de la camera de votre compte utilisateur.

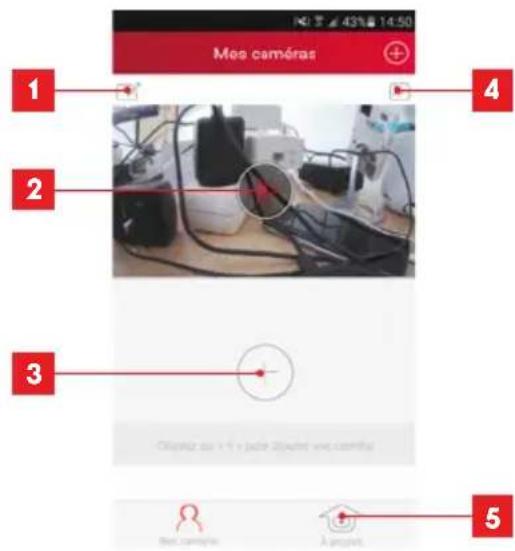

Moe caméras 1 2 3 4 5 Best caméras A project

1	Nom sous lequel la caméra est enregistrée dans l'appli
2	Photo de l'image de la caméra. L'icône au centre lance l'image en direct de la caméra
3	Ajout d'une autre caméra dans l'application
4	Accès aux photos et vidéos prises
5	- Information sur votre compte utilisateur Thomview.- Autorisation de connexion par 3G/4G ou wifi seulement- Gestion des notifications Push caméra par caméra (uniquement pour modèle compatible)

D - CONFIGURATION ET UTILISATION

2 - CONFIGURATION A L'AIDE DU LOGICIEL THOMVIEW

Le logiciel ThomView compatible PC et permet de configurer et gérer une ou caméras connectées sur le même réseau local. Sur un autre réseau, il permet d'accéder à l'image de la caméra à distance.

Le logiciel ThomView est disponible en téléchargement sur notre site internet : http://www.thomsonsecurity.eu/docs.php?lang=FR&type=5&ref=512396

• Installez puis lancez le logiciel sur vo ordinateur :

Nom d'utilisafeur admin Mot de passe Langue français ■ Sauvregarder ■ Automatique-login Connexion Annuler

Le logiciel ThomView vous demande un identifiant et un mot de passe de connexion : par défaut le nom d'utilisateur est « admin » et il n'y a aucun mot de passe.

Remarque importante : cet identifiant et ce mot de passe ne sont pas ceux de votre caméra. Ils son spécifiques au logiciel ThomView et permettent par exemple d'empêcher l'arrêt du logiciel par personne non autorisée.

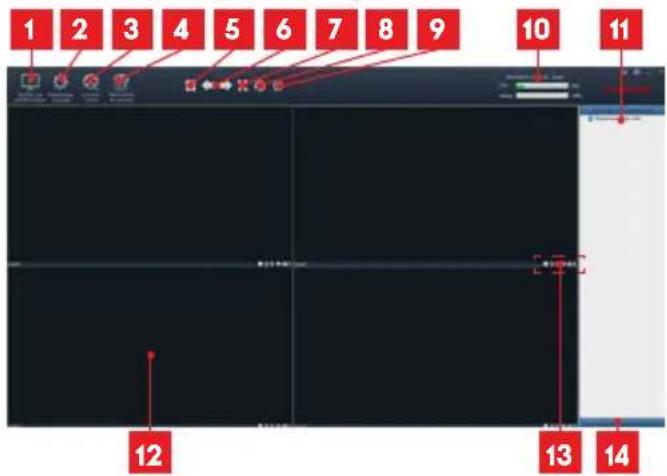

La fenêtre principale du logiciel s'ouvre :

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1	Ajout d'une nouvelle caméra
2	Réglages du logiciel
3	Accès aux vidéos enregistrées sur ordinateur
4	Accès au journal des opérations faites sur le logiciel
5	Sélection du nombre de caméras simultanément à l'écran
6	Page précédente	Le logiciel pouvant gérer jusqu'à 64 caméras, ces flèches vous permettent de passer aux caméras 5 à 8 puis 9 à 12, etc.
	Page suivante
7	Passage en plein écran
8	Lancement d'une patrouille (caméras compatibles uniquement)
9	Coupure de l'affichage de l'image de l'ensemble des caméras
10	Date, heure courante, charge processeur et utilisation du disque dur
11	Liste des caméras renseignées dans le logiciel
12	Cadres d'affichage des images des caméras
13	Commandes disponibles pour la caméra sélectionnée
14	Affichage des commandes d'orientation et de zoom (caméras compatibles uniquement)

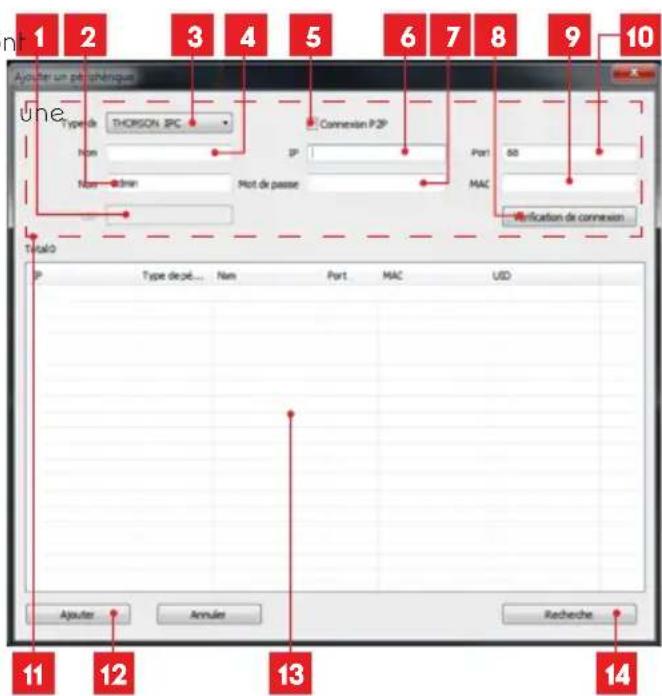

Pour ajouter votre caméra, cliquez sur l'icône «Ajouter un périphérique» en haut à gauche :

Ajouter un pea000000 1 2 3 4 5 6 7 8 9 10 Type de THORSON IPC Nom Port de passe Connexion P2P Port 50 MAC fixation de connexion T###0 P Type depé... Nam Port MAC USD Ajouter Annule Recherche 11 12 13 14

D - CONFIGURATION ET UTILISATION

1	UID de la caméra (code unique indiqué sur la caméra)
2	Nom d'utilisateur de la caméra (par défaut, « admin»)
3	Type d'appareil : sélectionnez «THOMSON IPC»
4	Nom sous lequel la caméra va apparaître dans le logiciel (à votre convenance
5	Connexion P2P : à cocher pour ajouter une caméra à l'aide de son UID. L'UID de chacune des caméras est un code unique à 20 ou 24 chiffres et lettres, indiqué sur la caméra elle-même.
6	Adresse IP actuelle de la caméra
7	Mot de passe de la caméra (par défaut il n'y en a pas, laisser vide)
8	Bouton de test des informations saisies : vous permet de vérifier la connexion, l'identifiant et le mot de passe saisis
9	Adresse MAC actuelle de la caméra
10	Port de connexion de la caméra (88 par défaut)
11	Informations relatives à la caméra que vous êtes en train d'ajouter
12	Bouton permettant d'ajouter la caméra dont les informations sont indiquées en haut de la fenêtre
13	Résultats d'une recherche de caméras sur le réseau auquel est connecté l'ordinateur
14	Bouton recherche : recherche la présence de caméras sur le réseau auquel est connecté l'ordinateur

• Réalisez les étapes suivantes pour votre caméra en toute simplicité :
• Cochez la case «Connexion P2P».
- Cliquez sur le bouton «Recherche» détecter votre caméra sur le réseau auquel est connecté votre ordinateur.
- Dans la liste des caméras trouvées, sur celle que vous souhaitez ajouter dans logiciel. Les données de la partie supérieures de la fenêtre se remplissent automatiquement lorsque vous sélectionnez une caméra dans la liste de celles trouvées.
- Changez si nécessaire le Nom d'utilisateur et le mot de passe de connexion de la caméra (par défaut le nom d'utilisateur est «admin» et le mot de passe doit être laissé vide).
- Cliquez sur «Vérification de la connexion» pour vérifier la connexion de la caméra données entrées.
• Cliquez enfin sur «Ajouter».

Lors de votre première connexion à votre caméra, vous êtes immédiatement invité à changer l'identifiant et le mot de passe de connexion à la caméra pour plus de sécurité :

Compte utilisateur Le nouveaux nom d'utilisateur et mot de passe doivent être placés sur la première utilisation. Nouvel usemame Nouveau mot de passe Confirmez le mot de ok Annuler

Une fois l'identifiant et le mot de passe modifiés à votre convenance, la caméra apparaît dans la liste à droite de l'écran principal du logiciel. Glissez la ligne de votre caméra dans l'une des fenêtres de visualisation pour en afficher l'image:

Remarque : il est possible d'associer une cam non présente sur le réseau auquel l'ordinateur est connecté. Il faudra à l'étape 3 ci-dessus entrer à la main l'UID de la caméra : n'étant pas même réseau il ne pourra être détecté et rempli automatiquement.

L'ensemble des réglages de votre caméra est pou accessible à distance, en faisant un clic droit sur le nom de la caméra dans la liste (ou sur l'image qu'elle affiche) puis en cliquant sur «Paramètr caméra » :

D - CONFIGURATION ET UTILISATION

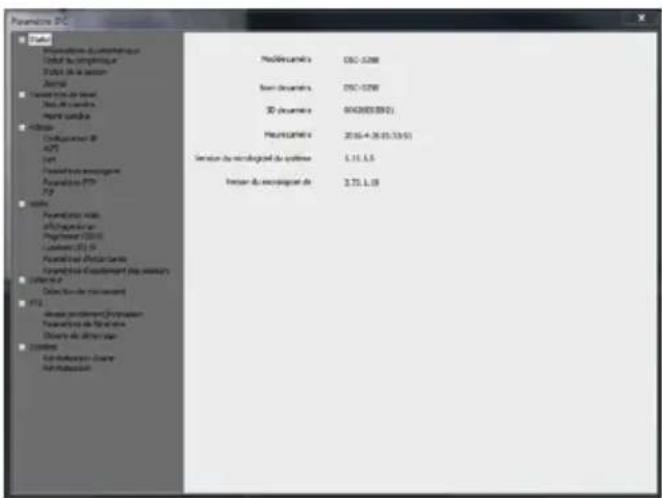

Paramètre IPC File Paramètre d'Automotive Total la comptique Total de la session Journal Tout le volume de level Not all conditions Hoplé condition Circuits Dut/Routement B APR Lact Fondetous envoirement Paramètre FTR Ftr Scales Paramètre notes APR/Supervise et Programme (2015) Lactation (2019) Paramètre Directar notes Paramètre d'automotive pour session Scales 2 Description de la session FTR Estimate positionen d'optiones Paramètres de l'actions Directe de l'actions plan Contacted Conduition des autres Am Duboussant

• Menu Statut : vous renvoie l'état actuel de la caméra : version de micrologiciel, identifiant, principales fonctions activées, dernières opérations effectuées.
• Paramètres de base : vous permet de définir le nom et l'heure de la caméra qui peuvent être incrustées dans la vidéo de la caméra.
• Réseau : vous avez ici accès à tous les réglages liés à l'utilisation du réseau : configuration IP, configuration WiFi avec possibilité de la caméra d'une connexion filaire à connexion sans fil, ports utilisés, configuration des alertes par e-mails, de l'accès à un serveur FTP, configuration de l'accès plug and play.
• Vidéo : vous avez ici accès à l'ensemble des réglages liés à la gestion vidéo caméra : résolution, nombre d'images seconde, fonctionnement de la vision de nuit, configuration des photos prises par la caméra, réglages de contraste, luminosité, etc.
• Détecteur : c'est ici que vous pouvez et configurer la fonction de détection mouvement, et les actions à lancer si un intrus est détecté.
• PTZ (caméras compatibles uniquement) vous retrouvez ici tous les réglages gestion des moteurs de la caméra si elle en est équipée.
• Système : vous permet de faire une remise à 0 de la caméra ou de la redémarrer.

Lorsqu'une caméra diffuse son image à l'écran, des commandes supplémentaires sont affichées dans le coin inférieur droit :

12 6 6

1	Cet icone vous indique la présence d'enregistrements sur l'ordinateur utilisé (blanc au repos, vert lorsque des enregistrements programmés/sur détection/manuels ont effectués)
2	Arrêt de la diffusion et fermeture de l'image
3	Lancement d'un enregistrement sur le disque de l'ordinateur utilisé*
4	Activation/désactivation du microphone de la caméra (caméras équipées d'un microphone uniquement, votre ordinateur doit disposer d'enceintes)
5	Prise d'une photo et stockage sur le disque de l'ordinateur utilisé*
6	Activation/désactivation du haut-parleur de la caméra (caméras équipées d'un haut-parleur uniquement, votre ordinateur doit disposer d'un micro)

* Pour que les fonctions d'enregistrement prise de photo soient accessibles il faut au préalable indiquer le disque à utiliser. Cliquez sur

paisène Paramètres système pour indiquer au unregiciel où enregistrer photos et vidéos sur le disque dur de l'ordinateur.

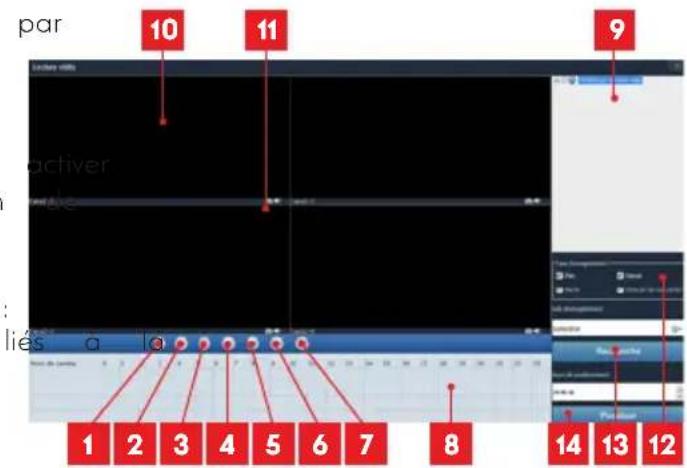

Pour consulter les enregistrements vidéo présents sur l'ordinateur, cliquez sur l'icône Lecture vidéo : de la

par 10 11 9 activer liés a la 1 2 3 4 5 6 7 8 14 13 12

D - CONFIGURATION ET UTILISATION

1	Contrôles de lecture	Ouverture d’un fichier vidéo externe
2		Défilement rapide vers l’avant
3		Défilement rapide vers l’arrière
4		Arrêt de la lecture
5		Avance image par image
6		Lancement de la lecture
7		Pause
8	Journée en cours de visionnage : les intervalles de temps colorés vous indiquent la présence de vidéos et leurs heures de début et de fin approximatives
9	Liste des caméras pour recherche : cochez les caméras dont vous souhaitez consulter les enregistrements
10	Fenêtres de visualisation : double-cliquez pour afficher une seule ou plusieurs fenêtres et caméras simultanément
11	Prise d’une photo à partir de la vidéo en cours de lecture et activation/désactivation du son
12	Type de déclenchement : cochez le type des enregistrements que vous recherchez : plan (programmé), manuel, sur détection de mouvement, sur alerte d’une manière générale
13	Journée que vous souhaitez consulter
14	Position : vous permet de saisir une heure précise à partir de laquelle lancer la vidéo

Pour rechercher une vidéo et la consulter :

• Cochez dans la liste des caméras en haut à droite la ou les caméras que vous sont consulter.
• Dans la zone «type d'enregistrements», indiquez le type des enregistrements que vous recherchez
• Dans la zone «date d'enregistrement», indiquez le jour que vous souhaitez consulter
• Cliquez sur «Recherche» : chaque caméra est listée en bas de l'écran. Les zones correspondent à des vidéos en mémoire l'ordinateur :

• Cochez en bas de l'écran les caméras de vous voulez afficher les vidéos
• Utilisez les contrôles de lecture pour lire avancer, reculer, ou utilisez la zone «Positionner» pour indiquer précisément à quelle heure placer le curseur de lecture.

Pour déclencher l'envoi d'un e-mail lors de détection d'un mouvement, vous devez disposer de 2 adresses e-mail : l'adresse de l'expéd qui sera utilisée par la caméra, et l'adresse qui va recevoir les alertes. La caméra utilise l'identifi et le mot de passe de l'adresse expéditeur, pour se connecter et envoyer le mail. Sa configuration dépend du fournisseur de mail choisi.

Remarque : les 2 adresses mail peuvent être identiques (vous vous enverrez un message à vous-même)

Pour notre exemple ici, on utilise www.gmail.com : [e-mail] envoie les alertes, [e-mail] reçoit les alertes. Les deux adresses doivent avoir été créées au préalable.

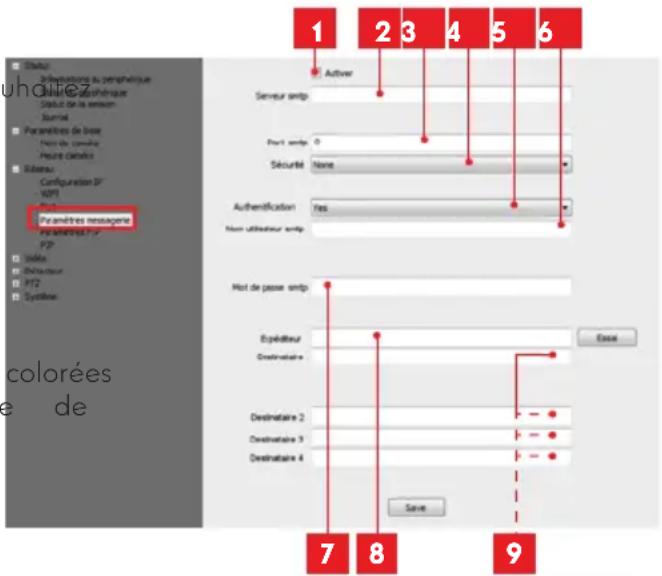

Pour programmer des alertes par e-mail lors de la détection d'un mouvement, faites un clic sur une caméra dans la liste des caméras en haut à droite de l'écran principal ou sur son image à l'écran puis sélectionnez «Paramètres caméra». Placez-vous ensuite sur «Réseau», «Paramètres messagerie» :

1 2 3 4 5 6 Status: Inépêtrations du périphalique Nombre de la session Journé Paramètres de Base Nombre de comité Presur Cachette Subtotal Configuration D' VSP Port : 0 Sécurité None Authentication Yes Non Utilisateur : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 Port : 0 7 8 9 Colorées de Épéditeur Destinatione Destinatione 2 Destinatione 3 Destinatione 4 Save

1 Cochez la case « Activer » pour activer l'envoi d'e-mails
2 Serveur SMTP : dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail, smtp.gmail.com

D - CONFIGURATION ET UTILISATION

Port SMTP : dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail, 465

Sécurité : sécurité lors de la connexion, liée au fournisseur de mail. Dans notre exemple avec gmail, TLS

Authentication : indique s'il faut obligatoirement se connecter (s'authentifier) pour émettre un mail. Dans notre exemple avec gmail : Yes (c'est-à-dire : on peut pas envoyer de mail avec gmail tant qu'on est pas connecté à son compte mail).

Nom utilisateur SMTP : Nom que vous devez entrer pour vous connecter à la boîte mail qui émettra les alertes. Dans notre exemple avec gmail c'est l'adresse de l'expéditeur : [e-mail]

Mot de passe SMTP : Le mot de passe de connexion qui correspond à [e-mail] dans notre exemple

Expéditeur : Entrez de nouveau l'adresse qui émettra les alertes : [e-mail]. Cliquez sur « Test » pour vérifier que vos réglages sont corrects et que la caméra arrivera à se connecter au compte mail que vous avez entré pour envoyer ses alertes.

Destinataire, etc : Renseignez ici la ou les adresses qui vont recevoir les alertes. Dans notre exemple : [e-mail]

IMPORTANT : Une fois la configuration t n'oubliez pas de cliquer sur « Save » pour valider ce que vous avez entré.

Remarque : peu importe le fournisseur de ma du destinataire, c'est celui de l'expéditeur qui détermine ce qui doit être entré. Attention e revanche à vérifier que les alertes ne sont considérées comme « courrier indésirable » dans la boîte du destinataire.

Attention : certains fournisseur mail ne vont p accepter que la caméra envoie des notifications sans autorisation de votre part. Consultez les paramètres de sécurité de votre boite mail plus de détails.

Information : Il est inutile de contacter notre assistance technique pour ces réglages, ils dépendent de votre boite mail. Pour plus de renseignements veuillez contacter votre fournisseur d'E-mail.

Une fois cette configuration terminée, votre caméra sait envoyer des mails. Il faut maintenant lui expliquer quand le faire, en sélectionna «Détection de mouvement» :

Cochez «Yes» pour activer la détection de mouvement puis cliquez sur «Sauvegarder» pour faire apparaître la grille de zone sur l'image.

Sensibilité : Sur «élevée», le moindre mouvement à l'écran déclenche une alerte. Sur «minimum», seuls les gros sujets

terminée, déclencheront une alerte (exemple : un être e humain, mais pas une feuille morte dans le champ de vision de la caméra). Réglez en fonction du champ de vision de la caméra de mails et du but recherché.

Intervalle de déclenchement : pause entre en chaque alerte si le mouvement déclencheur se prolonge pas

Zone de détection : L'image de la caméra apparaît derrière une grille. Si un pas pous rouge, l'alerte est donnée. Si un mouvement est détecté dans une case pous est détecté dans une case vierge, aucune alerte n'est donnée. Cliquez sur chacune des pour cases pour les faire passer d'active (rouge) à inactive (vierge), pour par exemple ne pas surveiller une vitre et éviter que quelque chose à l'extérieur ne déclenche inutilement el'alerte.

IMPORTANT : Une fois la configuration termin n'oubliez pas de cliquer sur «Sauvegarder» en haut de l'écran pour valider ce que vous avez entré.

D - CONFIGURATION ET UTILISATION

La configuration est terminée. Par la suite mouvement devant la caméra dans les zones et aux heures que vous avez spécifiées provoquera l'envoi d'un mail d'alerte.

3 - CONFIGURATION A L'AIDE D'UN NAVIGATEUR INTERNET

Attention : les fréquents changements de politique des principaux développeurs de navigateurs web ainsi que les nombreuses configurations et versions possibles peuvent rendre délicate la configuration de votre caméra. Préférez si possible l'utilisation d'un smartphone, d'une tablette ou du logiciel dédié.

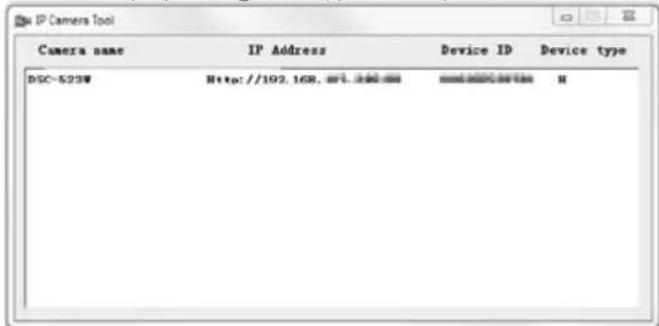

- Téléchargez depuis notre site internet Le logiciel IP Camera Tool http://www.thomsonsecurity.eu/docs.php?lang=FR&type=5&ref=512396

IP Camera Tool Camera name IP Address Device ID Device type DSC-523W Http://102.168.asp.com ########## H

• Votre caméra est détectée sur votre réseau, et son adresse IP est indiquée.
• Double-cliquez sur son nom pour configuration de la caméra à l'aide de votre navigateur internet.

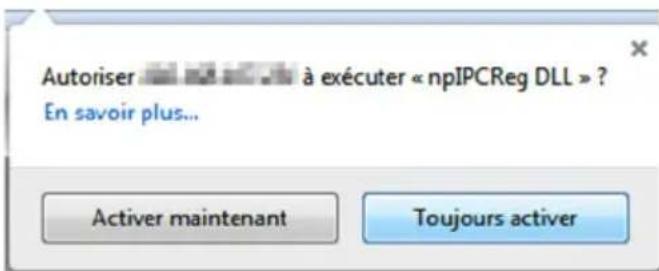

Votre navigateur a besoin d'un module complémentaire pour afficher correctement l'image

de votre caméra et vous invitera à installer module. Acceptez pour permettre au navigateur une fois l'identifiant et le mot les usages, vous êtes invité à vous reconnecter.

d'afficher l'image :

Autoriser à exécuter « npIPCReg DLL » ? En savoir plus... Activer maintenant Toujours activer

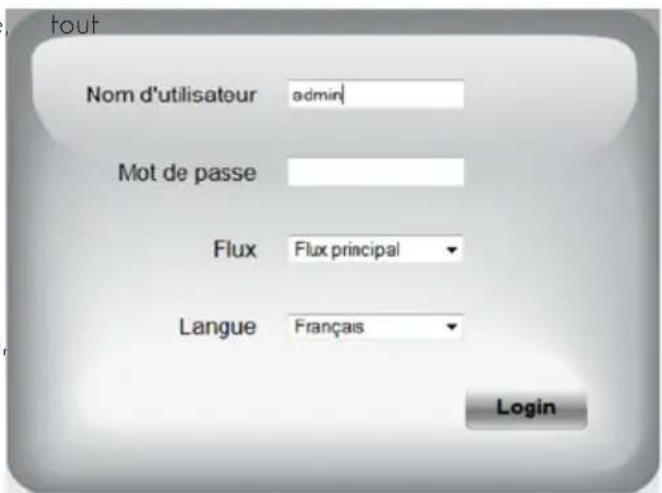

tout Nom d'utilisateur admin Mot de passe Flux Flux principal Langue Français Login

Sélectionnez la langue d'affichage puis entrez l'identifiant et le mot de passe de connexion à votre caméra. Par défaut l'identifiant est admin et le mot de passe est vierge, laissez la zone vide. Lo votre première connexion, la caméra va aussit vous inviter à remplacer l'identifiant et le mot de passe par défaut pour plus de sécurité :

Nom d'utilisateur admin Nouveau nom d'utilisateur | Nouveau mot de passe Niveau de sécurité Confirmez le mot de passe Modifier

Une fois l'identifiant et le mot de passe modifiés, vous êtes invité à vous reconnecter.

Une fois connecté à l'aide de vos nouveaux identifiant et mot de passe, l'image de la caméra s'affiche :

Remarque : Suivant votre navigateur la procédure peut différer, le principe reste identique : il faut autoriser de manière permanente l'exécution de ce module pour un fonctionnement optimal de votre caméra sur votre navigateur.

D - CONFIGURATION ET UTILISATION

1	Renversement vertical de l'image
2	Anti scintillement: si l'éclairage à l'image est artificiel, sélectionnez 50Hz. S'il est naturel, sélectionnez «extérieur».
3	Sélection rapide qualité et fluidité
4	Renversement horizontal de l'image
5	Onglet d'accès à la configuration de la caméra
6	Réglage contraste, luminosité, couleur
7	Activation manuelle de la vision de nuit
8	Activation du microphone de l'ordinateur si présent : vous permet de parler dans le haut-parleur de la caméra
9	Activation du microphone de la caméra : vous permet d'écouter au voisinage de la caméra
10	Prise d'une photo de l'image de la caméra sur l'ordinateur
11	Prise d'une vidéo de l'image de la caméra sur l'ordinateur
12	Affichage de l'image en plein écran (double-clic pour revenir)

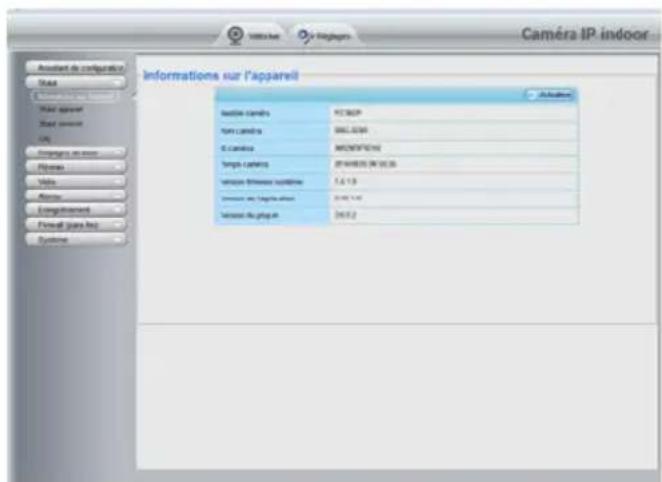

Accédez aux réglages de votre caméra en cliquant sur l'onglet «Réglages» au sommet de la fenêtre :

Caméra IP indoor Informations sur l'appareil Information Wireless camera PCB20P Air camera SML-3200 PC camera MENISPONE Tungc camera 27448555 IN 16.26 Wireless distance distance 1,4 1,9 Wireless distance distance 2442 1,4 Wireless du plus in 263,2

Vous retrouvez ici les mêmes fonctions que accessibles depuis le logiciel ThomView. Reportez-vous au paragraphe précédent pour connaître chacune d'entre elles.

ATTENTION : si vous utilisez votre navigateur pour passer votre caméra d'un réseau filaire à un réseau sans fil, la connexion sera perdue car l'adresse IP de la caméra sera changée. Il faudra relancer IP Camera Search Tool pour détecter de nouveau la caméra.

E - REINITIALISATION

En cas de problème ou de parte des identifiants, la caméra peut être réinitialisée à ses valeurs par défaut en appuyant 15 secondes sur la touche Reset sous la caméra.

F-FAQ

Si votre problème n'est pas répertorié ci-dessous, vous devez contacter notre service technique.

Symptômes Causes possibles Solutions
Impossible d'installer l'application Thomview sur mon appareil Android	Votre appareil dispose d'un version trop ancienne d'Android ou incompatible.	Veuillez contacter le support tech-unique du fabriquant de votre appareil Android afin d'obtenir une mise à jour récente.
	GooglePlay effectue une fication des éléments essentiels au bon fonctionnement de l'application, si votre matériel ne répond pas à tous tères nécessaires, il vous sera l'installation	Veuillez-vous munir d'un autre terminal Android les cri-refu-
Impossible d'installer l'application Thomview sur mon appareil Apple	Votre appareil dispose d'un version iOS trop ancienne	Veuillez effectuer la mise système de votre appareil
	Votre appareil n'est pas porté.	Topmview est compatible à partir de l'iphone4, de l'Ipad2 et modèle plus récent
L'application plante / bug	Un problème de configura de l'application ou d'acces et à effectuer une nouvelle votre / vos caméra(s) posée (in) problème.	Veuillez désinstaller l'application, de l'application ou d'acces et à effectuer une nouvelle vocation.
Echec de la configuration de votre caméra en Wi-Fi depuis votre smartphone ou tablette	Connection caméra trop ou trop éloigné de votre accès internet	Veuillez rapprocher votre caméra et smartphone de votre box / modem / routeur.
	Smartphone / tablette connecté sur un réseau Wifi non compatible	Veuillez-vous assurer que votre smartphone / tablette est connecté sur un réseau 2.4Ghz
La connexion à la caméra est impossible depuis le réseau local	Problème réseau / alimentation électrique	Vérifiez vos connexions réseau et électrique de votre caméra.Si votre modèle de caméra dispose un port Ethernet et que celle-ci est connecté en Wifi,Veuillez brancher temporairement le câble réseau entre votre Box / Routeur et la caméra.
	Problème configuration réseau	Contrôlez la configuration réseau de votre caméra. Réinitialisez votre caméra si elle n'est plus accessible.

La connexion à la caméra est impossible depuis Internet 3G/4G mais fonctionne depuis le réseau local	Problème configuration réseau	Contrôlez les réglages de installation (box, routeur, pare-feu)	votre et une rating
	Réglages vidéo inappropriés	Contrôlez les réglages vidéo baissez le curseur de qualité nécessaire depuis une connexion en réseau local
	Débit insuffisant sur la connexion Internet du smartphone / tablette ou de domicile	Assurer vous de disposer d'une bande passante supérieur à 0.5Mbits/s (envoi et réception) pour l'affichage en qualité minimale et 2Mbits/s (envoi réception) pour qualité HD maximale
L'image est de mauvaise qualité ou saccadée	Réglages vidéo inappropriés	Contrôlez les réglages vidéo baissez / augmentez la qualité si nécessaire	et
La détection de mouvement se déclenche de manière intempestive	Réglages détection de mouvement inappropriés	Diminuez la sensibilité de la détection.Déplacez la caméra.
Je ne reçois pas de Push lors d'une détection de mouvement.	Modèle de votre caméra trop ancien	Les fonction push est disponible sur les caméras avec un n° de commençant par : S/N : 2017xxxx	série
	Réglages détection de mouvement inappropriés	Veuillez vérifier la configuration de la caméra, activation push sur alerte et sensibilité de détection
	L'application n'est pas autée à envoyer des push	Veuillez contrôler les droits de vos applications dans les paramètres de confidentialité sous iOS ou paramètres d'applications sous Android
Je ne reçois pas de mail lors d'une détection de mouvement.	Réglages détection de mouvement inappropriés	Veuillez vérifier la configuration de la caméra, activation envoi mail sur alerte et sensibilité de détection
	Configuration E-mail Incorrect	Veuillez vérifier auprès de prestataire Email que vos paramètres de configuration SMTP / Cryptage / Port sont corrects	votre votre votre votre prétaire
	Votre boite Email n'autorise pas votre caméra	Veuillez vérifier auprès de prestataire Email les paramètres de sécurité et d'accès de votre compte afin d'autoriser la caméra à utiliser votre compte email
	Votre boite Email classe matiquement les alertes dans vos indésirables ou spam.	Veuillez configurer vos paramètres de réception afin que les de votre caméra ne soient par classé comme nuisibles.	emails

G - INFORMATIONS TECHNIQUES ET LÉGALES

1 - CARACTÉRISTIQUES GÉNÉRALES

Caméra
Alimentation	5VDC
Interface réseau	Ethernet 10/100, audio-MDIX, RJ45
Interface réseau sans fil	IEE 802.11b/g/n
Capteur optique	14'' CMOS - Angle de vision 100°
Intensité lumineuse minimum	0 lux
Vision de nuit	Manuelle ou automatiquePortée : 8m
Touches	Une touche de réinitialisation
Compression vidéo	h.264
Résolution	Flux principal : usqu'à 1920x1080 pixelsFlux secondaire : jusqu'à 1280x720 pixels
Images par seconde	Jusqu'à 30 dans toutes les résolutions
Audio	Microphone et haut-parleur intégrés pour communication audio bidirectionnelle
Moteurs	Plage de déplacement horizontale 350°Plage de déplacement verticale 120°
Mémoire	Logement pour carte microSDHC (non fournie)
Consommation	5W maximum
Température d'utilisation et humidité	0°C à 40°C, 20% à 85%RH sans condensationUsage intérieur exclusivement
Température de stockage et humidité	-10°C à 60°C, 0% à 90%RH sans condensation

G - INFORMATIONS TECHNIQUES ET LÉGALES

2 - GARANTIE

4 - RETOUR PRODUIT - SAV

• Ce produit est garanti 2 ans, pièces et main d'œuvre, à compter de la date d'est impératif de garder une preuve durant toute cette période de garantie.
• La garantie ne couvre pas les dommogressite Internet à l'adresse suivante : http://sav.causés par négligence, par chocs et accidents. avidsen.com
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des person Avidsen s'engage à disposer d'un stock de pièces étrangères à la société AVIDSEN. détachées sur ce produit pendant la période de
• Toute intervention sur l'appareil annulerogarantie contractuelle. garantie.

3 - ASSISTANCE ET CONSEILS

- Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez difficultés lors de l'installation de votre produit ou des questions, il est fortement de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.

- En cas de problème de fonctionnemen2013

- Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des desses difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillée de contacter nos spécialistes qui sont à votre disposition pour vous conseiller. - En cas de problème de fonctionnement 2013

pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.

AVIDSEN déclare que l'équipement désigné de deslessous :

Caméra IP WiFi motorisée 1080p 512396 (DSC-525W) seilléonforme à la directive 1999/5/CE et sa conformité a été évaluée selon les normes en vigueur :

EN 60950-1 :2006+A11 :2009+A1 :2010+A12 :2011+

EN301489-1V1.9.2

EN301489-17V2.2.1

EN300328V1.8.1

A Chambray les Tours

21/03/17

Alexandre Chaverot,

président

Contactez les techniciens de notre service après vente au :

0 892 701 369

Service 0,35 € / min

+ prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

Retrouvez l'intégralité de notre gamme Thomson sur

www.thomsonsecurity.eu www.thomsonbox.eu

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

Avidsen France S.A.S - 32 Rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - France
