Caractéristiques	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, jusqu'à 15 mètres
Angle de vue	90 degrés
Connectivité	Wi-Fi, Ethernet
Stockage	Carte microSD jusqu'à 128 Go
Application mobile	Compatible iOS et Android
Alimentation	Adaptateur secteur inclus
Dimensions	10 x 10 x 15 cm
Peso	500 g
Garantie	2 ans
Installation	Facile, support mural inclus
Maintenance	Nettoyage régulier de l'objectif
Sécurité des données	Chiffrement des données
Compatibilité	Fonctionne avec les systèmes de sécurité Thomson

FOIRE AUX QUESTIONS - 512391_3 THOMSON

Comment connecter la caméra de surveillance THOMSON 512391_3 à mon réseau Wi-Fi ?

Pour connecter votre caméra à votre réseau Wi-Fi, téléchargez l'application dédiée, créez un compte, puis suivez les instructions à l'écran pour ajouter votre caméra en entrant le mot de passe de votre réseau.

Que faire si ma caméra ne se connecte pas au Wi-Fi ?

Assurez-vous que votre réseau Wi-Fi fonctionne correctement et que vous êtes à portée du signal. Vérifiez également que vous avez entré le bon mot de passe. Si le problème persiste, essayez de redémarrer la caméra et votre routeur.

Comment visualiser les images de ma caméra à distance ?

Après avoir connecté la caméra à votre réseau, utilisez l'application pour accéder à votre caméra à distance. Assurez-vous que votre appareil est connecté à Internet.

Puis-je enregistrer des vidéos avec la caméra THOMSON 512391_3 ?

Oui, la caméra permet d'enregistrer des vidéos. Vous pouvez choisir d'enregistrer sur une carte SD insérée ou de configurer un enregistrement dans le cloud via l'application.

Comment réinitialiser ma caméra en cas de problème ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Que faire si je ne reçois pas de notifications de mouvement ?

Vérifiez que la fonction de détection de mouvement est activée dans les paramètres de l'application. Assurez-vous également que les notifications sont activées sur votre appareil mobile.

La qualité de l'image est mauvaise, que faire ?

Assurez-vous que la caméra est placée dans un endroit avec un bon éclairage. Vérifiez également la connexion Wi-Fi, car une connexion faible peut affecter la qualité de l'image.

Comment changer le mot de passe de ma caméra ?

Pour changer le mot de passe, accédez aux paramètres de votre caméra dans l'application et recherchez l'option de sécurité ou de mot de passe. Suivez les instructions pour mettre à jour votre mot de passe.

Est-ce que la caméra THOMSON 512391_3 fonctionne la nuit ?

Oui, la caméra est équipée d'une vision nocturne qui lui permet de fonctionner dans des conditions de faible luminosité. Assurez-vous que la fonction de vision nocturne est activée dans les paramètres.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la caméra est correctement alimentée. Si elle est connectée via un adaptateur, assurez-vous que l'adaptateur fonctionne. Essayez de brancher la caméra sur une autre prise électrique.

Comment mettre à jour le firmware de ma caméra ?

Ouvrez l'application et accédez aux paramètres de votre caméra. Recherchez l'option de mise à jour du firmware et suivez les instructions pour effectuer la mise à jour.

MODE D'EMPLOI 512391_3 THOMSON

Android 2.3 ou ultérieur, iOS 7.0 ou ultérieur

• La caméra ne doit pas être installée dans un lieu où le filtre de l'objectif serait exposé aux rayures et aux salissures.
• La connectique de la caméra n'est pas prévue pour une installation en extérieur, ne pas installer dans des conditions extrêmes d'humidité ou de température et protéger convenablement les câbles d'alimentation et de données dans le cadre d'une utilisation à l'extérieur.
• Ne pas exposer l'objectif à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.
• Ne pas connecter de contact délivrant une tension sur le bornier encliquetable de la caméra sous risque de détérioration irrémédiable de l'électronique.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• Ne pas dévisser totalement l'objectif.
• L'installation et l'utilisation de la caméra doivent être en accord avec la législation locale.

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
• Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

A - CONSIGNES DE SÉCURITÉ

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement.

Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Pour en savoir plus : www.quefairedemesdechets.fr

B - DESCRIPTION DU PRODUIT

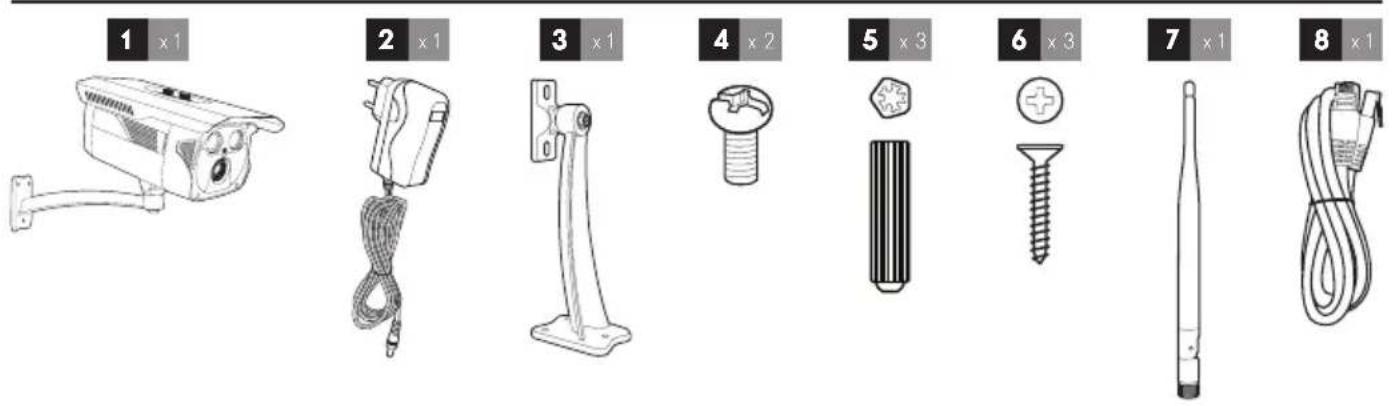

1 - CONTENU DU KIT

1 x 1 2 x 1 3 x 1 4 x 2 5 x 3 6 x 3 7 x 1 8 x 1

1	Caméra
2	Adaptateur secteur
3	Support mural
4	Vis pour fixation du support à la caméra

5	Chevilles pour fixation du pied
6	Vis pour fixation du pied
7	Antenne
8	Câble RJ45 pour connexion filaire au réseau

2 - CAMÉRA

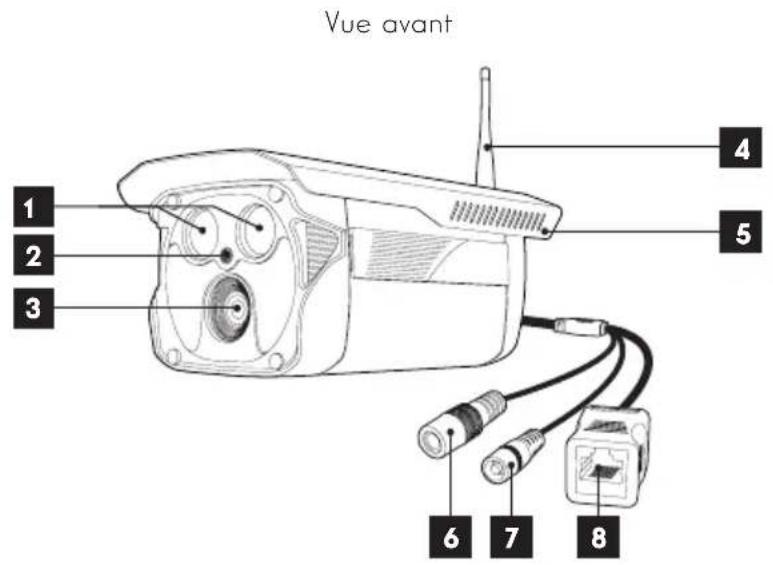

Vue avant 1 2 3 4 5 6 7 8

1	Éclairage infrarouge pour vision de nuit
2	Capteur de luminosité
3	Objectif
4	Antenne

5	Casquette de protection
6	Fiche d'alimentation (type DC)
7	Bouton reset
8	Fiche réseau

3 - ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac 50Hz / 12Vdc 1A est fourni dans le kit pour l'alimentation de la caméra. Ne pas utiliser d'autres modèles d'alimentation sous risques de détériorer la caméra et annuler la garantie.

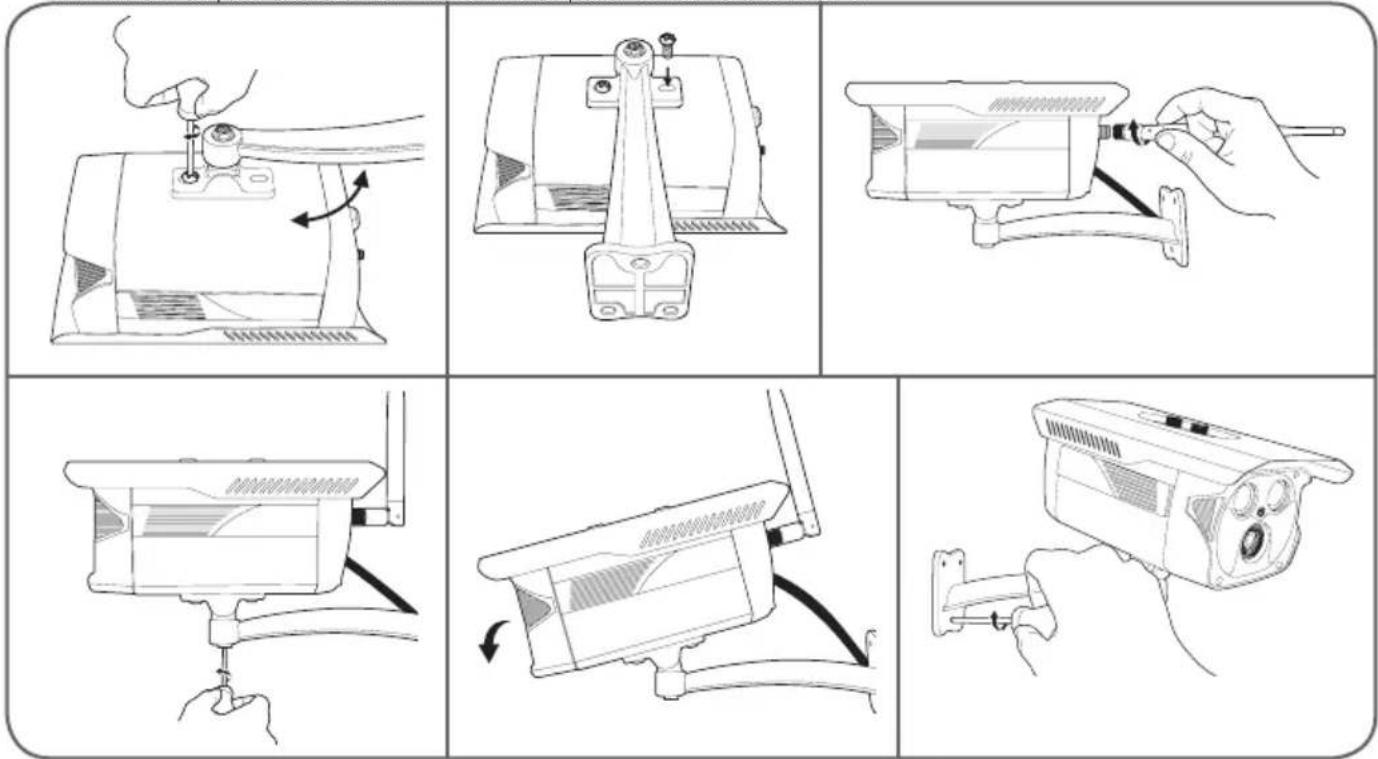

1 - MONTAGE ET INSTALLATION DE LA CAMÉRA

• Fixez la caméra à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériau plein).
• Attention à fixer solidement la caméra pour éviter toute chute.

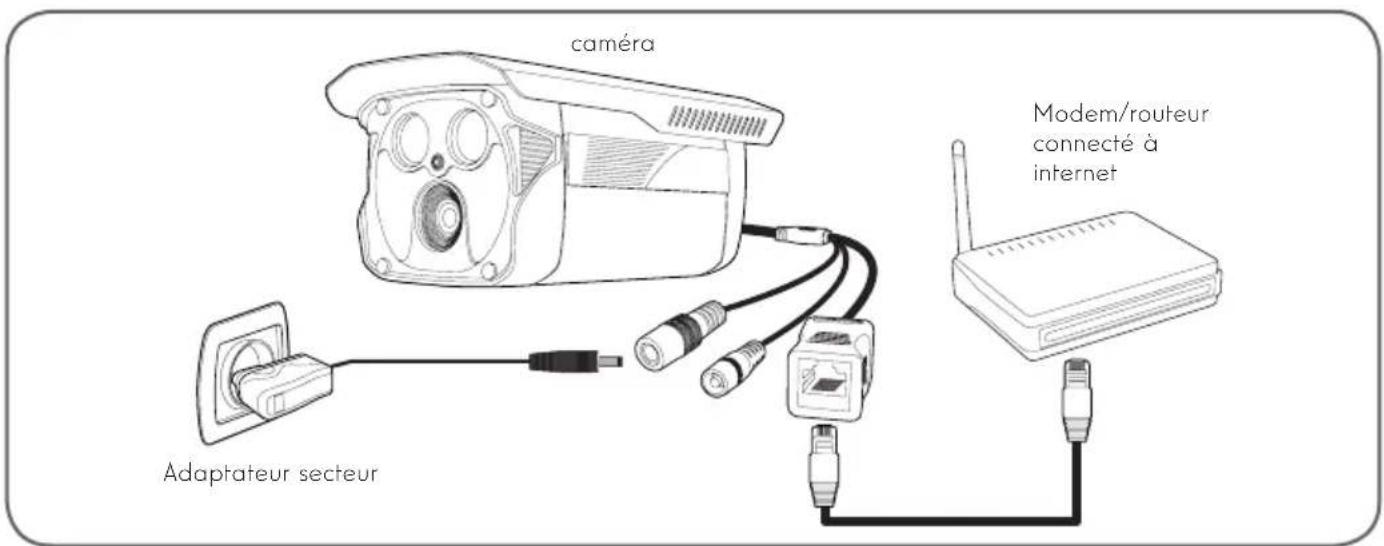

- Connectez le câble réseau à un modem/routeur. Dans la majeure partie des cas, la caméra est immédiatement détectée par le modem/routeur qui lui attribue un accès à Internet. Ne connectez pas votre caméra sur votre ordinateur. Cela ne lui fournira pas accès à internet.

caméra Modem/routeur connecté à internet Adaptateur secteur

Remarque : une connexion filaire est obligatoire lors de la mise en service, même si on souhaite utiliser une connexion wifi par la suite. Votre caméra n'est pas compatible avec les réseaux sans fil de fréquence 5GHz (réseau WiFi 802.11ac).

D - CONFIGURATION ET UTILISATION

1 - CONFIGURATION A L'AIDE D'UN SMARTPHONE OU D'UNE TABLETTE

• Téléchargez et lancez l'application Thomview.
- Veuillez créer un compte utilisateur en cliquant sur « Inscription », si vous possédez déjà un compte veuillez-vous y connecter.

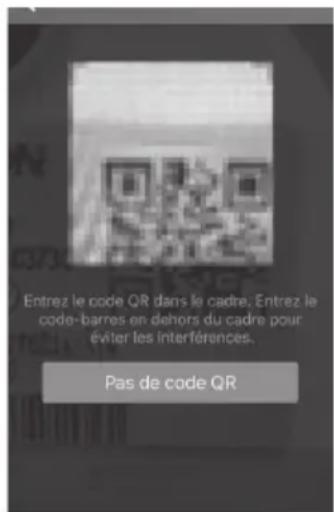

Entrez le code QR dans le cadre; Entrez le code-barres en dehors du cadre pour éviter les interférences. Pas de code QR

Saisir e-mail Mot de passe Mémoriser MDP Connex Inscription Oubli mot passe

- Cliquez sur l'icone puis scannez le QRCode présent sur la caméra. Si votre caméra est correctement connecté à internet celle-ci sera automatiquement ajoutée.

REMARQUE : Votre smartphone Tablette doit être connecté au WiFi de votre box / routeur / mode où est connecté votre caméra en fi laire.

ATTENTION: Si l'ajout ne se fait pas automatiquement, et que l'application vous demande de choisir entre LAN et WiFi, votre caméra ou smartphone rencontre un problème d'accès à internet. Contrôlez la connexion de votre camera, smartphone ou tablette et effectué un Reset de la caméra en appuyant plus de 15s sur la touche Reset.

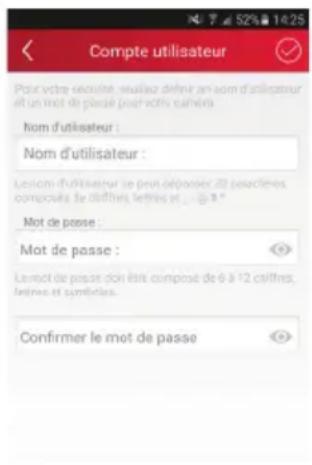

Lors de votre première connexion à votre caméra avec l'appli ThomView ▶, vous êtes immédiatement invité à changer l'identifi ant et le mot de passe de connexion à la caméra pour plus de sécurité :

Compte utilisateur Pour votre seuleur, veuisez définir an nom d'utilisateur et un mot de passe pour votre camera. Nom d'utilisateur : Nom d'utilisateur : Lesom d'utilisateur ne peut dépasser 22 posechées composés de chiffres lettres et ... @ 3 ° Mot de passe : Mot de passe : Let meit de passe don être composé de 6 à 12 chiffres, lettres et syménées. Confirmer le mot de passe

Une fois l'identifi ant et le mot de passe modifi és à votre convenance, l'image de votre caméra s'affi che :

1 2 3 4 5 6 7 8 9 10 11 12 13

1	Retour à la liste des caméras enregistrées
2	Lancement/arrêt d'un enregistrement (stocké sur le téléphone ou la tablette)
3	Prise d'une photo (stockée sur le téléphone ou la tablette)
4	Activation du micro et/ou du haut-parleur de la caméra (caméras compatibles uniquement)
5	Accès aux réglages de la caméra
6	Débit actuel
7	Accès aux commandes de moteur, zoom optique, zoom numérique (caméras compatibles uniquement)
8	Lancement d'une patrouille (caméras compatibles uniquement)
9	Configuration et déclenchement de la vision de nuit)

D - CONFIGURATION ET UTILISATION

10	Retournement/renversement de l'image
11	Réglage de la qualité de l'image
12	Non utilisé sur ce modèle
13	Non utilisé sur ce modèle

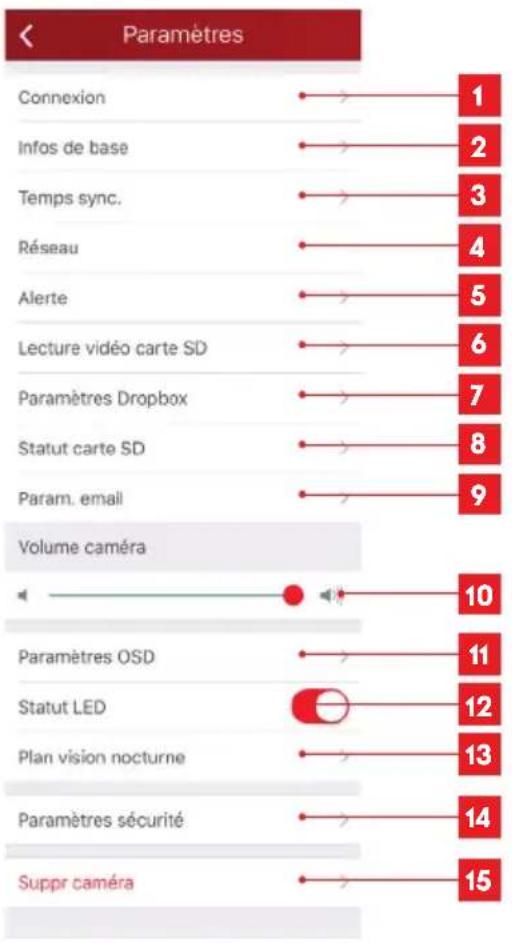

L'icône d'accès aux réglages de la caméra vous permet d'accéder à distance à la configuration de la caméra :

Paramètres Connexion Infos de base Temps sync. Réseau Alerte Lecture vidéo carte SD Paramètres Dropbox Statut carte SD Param. email Volume caméra 10 Paramètres OSD Statut LED Plan vision nocturne Paramètres sécurité Suppr caméra 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1	Information de votre Caméra : affichage et modification du nom inscrit dans l'application, affichage de l'UID de la caméra, ainsi que du compte utilisateur utilisé pour s'y connecter.
2	Modèle et adresse MAC de la caméra
3	Réglage de l'heure de la caméra
4	Réglages Wifi de la caméra (si vous avez mis la caméra en service à l'aide d'une connexion filaire et que vous souhaitez passer sur une connexion sans fil, c'est ici que vous pouvez choisir et configurer un réseau WIFI)
5	Réglages de détection de mouvement, de détection de son (caméras compatibles uniquement)

6	Permet la relecture des enregistrements vides effectués sur la carte microSD (non fournie)
7	Non utilisé
8	Affichage les informations de la carte microSD si installée : place utilisée, place libre, et formatage
9	Configuration email pour l'envoi de message en cas de détections
10	Réglage du volume de la camera (caméras compatibles uniquement)
11	Incrustation du nom et de l'heure dans l'image de la caméra
12	Activation ou désactivation des témoins de fonctionnement de la caméra (caméras compatibles uniquement)
13	Programmation de plages d'allumage de la vision de nuit, si on ne souhaite pas utiliser la fonction automatique
14	Permet de modifier le nom d'utilisateur ou le mot de passe de connexion à la caméra.
15	Permet la suppression de la camera de votre compte utilisateur.

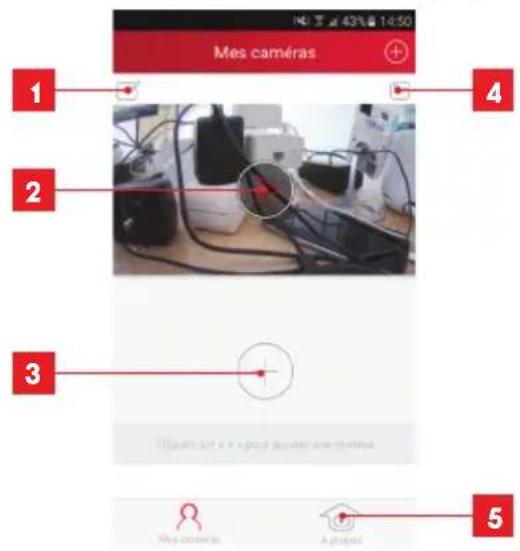

La liste des caméras qui apparaît au lancement de l'appli vous donne accès à d'autres réglages :

Mes caméras 1 2 3 4 5 My course A project

1	Nom sous lequel la caméra est enregistrée dansl'appli
2	Photo de l'image de la caméra. L'icône au centre lance l'image en direct de la caméra
3	Ajout d'une autre caméra dans l'application
4	Accès aux photos et vidéos prises

D - CONFIGURATION ET UTILISATION

5 - Information sur votre compte utilisateur Thomview.

- Autorisation de connexion par 3G/4G ou wifi seulement

- Gestion des notifi cations Push caméra par caméra (uniquement pour modèle compatible)

2 - CONFIGURATION A L'AIDE DU LOGICIEL THOMVIEW

Le logiciel ThomView compatible PC et MacOS permet de configurer et gérer une ou plusieurs caméras connectées sur le même réseau local. Sur un autre réseau, il permet d'accéder à l'image de la caméra à distance.

Le logiciel ThomView est fourni sur le CD accompagnant le produit et est disponible en téléchargement sur notre site internet : http://www.thomsonsecurity.eu/infos.php?pfc_id=65#telechargements

- Installez puis lancez le logiciel sur votre ordinateur :

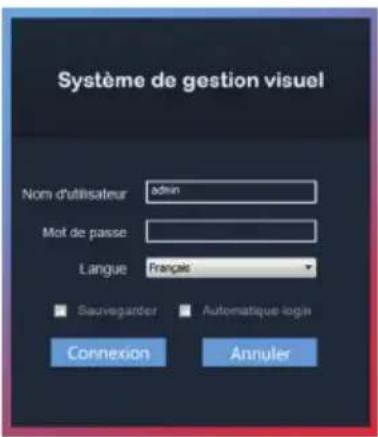

Système de gestion visuel Nom d'utilisateur admin Mot de passe Langue Français ■ Sauvegander □ Automatique login Connexion Ânnuler

Le logiciel ThomView vous demande un identifié ant et un mot de passe de connexion : par défaut le nom d'utilisateur est « admin » et il n'y a aucun mot de passe.

Remarque importante : cet identifi ant et ce mot de passe ne sont pas ceux de votre caméra. Ils sont spécifi ques au logiciel ThomView et permettent par exemple d'empêcher l'arrêt du logiciel par une personne non autorisée.

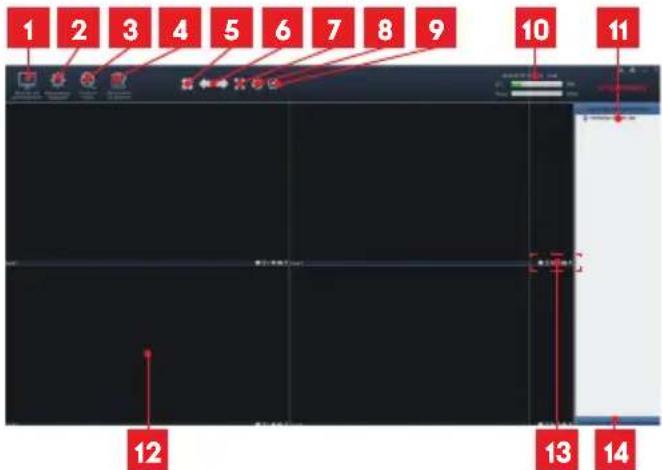

La fenêtre principale du logiciel s'ouvre :

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1	Ajout d'une nouvelle caméra
2	Réglages du logiciel
3	Accès aux vidéos enregistrées sur ordinateur
4	Accès au journal des opérations faites sur le logiciel
5	Sélection du nombre de caméras simultanément à l'écran
6	Page précédente/ suivante, Le logiciel pouvant gérer jusqu'à 64 caméras, ces fl éches vous permettent de passer aux caméras 5 à 8 puis 9 à 12, etc.
7	Passage en plein écran
8	Lancement d'une patrouille (caméras compatibles uniquement)
9	Coupure de l'affi chage de l'image de l'ensemble des caméras
10	Date, heure courante, charge processeur et utilisation du disque dur
11	Liste des caméras renseignées dans le logiciel
12	Cadres d'affi chage des images des caméras
13	Commandes disponibles pour la caméra sélectionnée
14	Affi chage des commandes d'orientation et de zoom (caméras compatibles uniquement)

Pour ajouter votre caméra, cliquez sur l'icône «Ajouter un périphérique» en haut à gauche :

D - CONFIGURATION ET UTILISATION

Ajouter un peu phénotique 53 21 4 7 8 10 Type de THOMSON, IPC Name Port: 88 Nom - finan Mot de passe MAC Écalien de connexion Total O P Type de pe... Name Port MAC LED Ajouter Annuler Recherche 11 2 13

1	UID de la caméra (code unique indiqué sur la caméra)
2	Nom d'utilisateur de la caméra (par défaut, «admin»)
3	Type d'appareil : sélectionnez «THOMSON IPC»
4	Nom sous lequel la caméra va apparaître dans le logiciel (à votre convenance
5	Connexion P2P : à cocher pour ajouter une caméra à l'aide de son UID. L'UID de chacune des caméras est un code unique à 20 ou 24 chiffres et lettres, indiqué sur la caméra elle-même.
6	Adresse IP actuelle de la caméra
7	Mot de passe de la caméra (par défaut il n'y en a pas, laisser vide)
8	Bouton de test des informations saisies : vous permet de vérifi er la connexion, l'identifi ant et le mot de passe saisis
9	Adresse MAC actuelle de la caméra
10	Port de connexion de la caméra (88 par défaut)
11	Informations relatives à la caméra que vous êtes en train d'ajouter
12	Bouton permettant d'ajouter la caméra dont les informations sont indiquées en haut de la fenêtre
13	Résultats d'une recherche de caméras sur le réseau auquel est connecté l'ordinateur
14	Bouton recherche : recherche la présence de caméras sur le réseau auquel est connecté l'ordinateur

• Réalisez les étapes suivantes pour connecter votre caméra en toute simplicité :

• Cochez la case «Connexion P2P».
- Cliquez sur le bouton «Recherche» pour détecter votre caméra sur le réseau auquel est connecté votre ordinateur.
- Dans la liste des caméras trouvées, cliquez sur celle que vous souhaitez ajouter dans le logiciel. Les données de la partie supérieures de la fenêtre se remplissent automatiquement lorsque vous sélectionnez une caméra dans la liste de celles trouvées.
- Changez si nécessaire le Nom d'utilisateur et le mot de passe de connexion de la caméra (par défaut le nom d'utilisateur est «admin» et le mot de passe doit être laissé vide).
- Cliquez sur «Vérification de la connexion» pour vérifier la connexion de la caméra et les données entrées.
• Cliquez enfin sur «Ajouter».

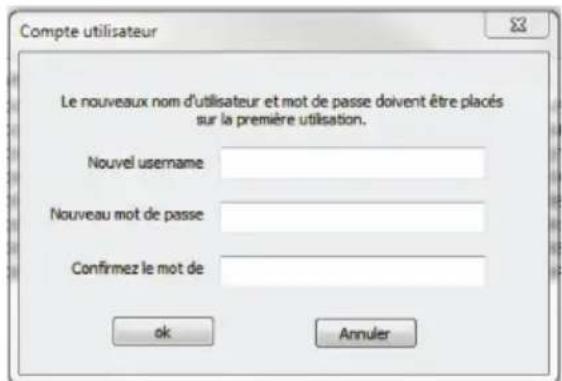

Lors de votre première connexion à votre caméra, vous êtes immédiatement invité à changer l'identifiant et le mot de passe de connexion à la caméra pour plus de sécurité :

Compte utilisateur Le nouveaux nom d'utilisateur et mot de passe doivent être placés sur la première utilisation. Nouvel username Nouveau mot de passe Confirmez le mot de ok Annuler

Une fois l'identifiant et le mot de passe modifiés à votre convenance, la caméra apparaît dans la liste à droite de l'écran principal du logiciel. Glissez la ligne de votre caméra dans l'une des fenêtres de visualisation pour en afficher l'image:

Remarque : il est possible d'associer une caméra non présente sur le réseau auquel l'ordinateur est connecté. Il faudra à l'étape 3 ci-dessus entrer à la main l'UID de la caméra : n'étant pas sur le même réseau il ne pourra être détecté et rempli automatiquement.

D - CONFIGURATION ET UTILISATION

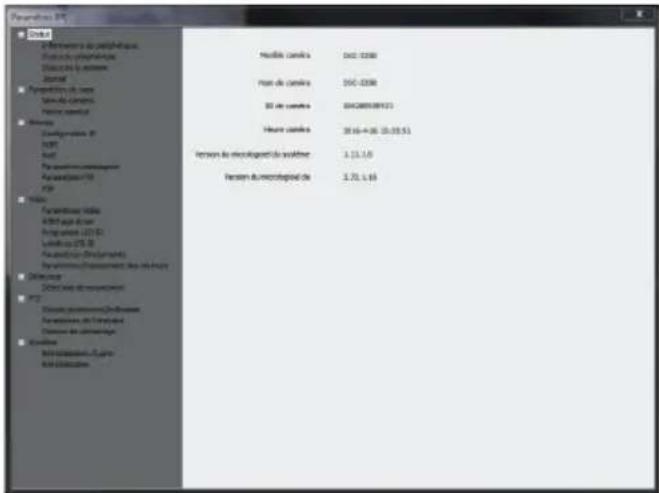

L'ensemble des réglages de votre caméra est accessible à distance, en faisant un clic droit sur le nom de la caméra dans la liste (ou sur l'image qu'elle affi che) puis en cliquant sur «Paramètres caméra » :

Paramètres 2.0 Corduit E-mail: [e-mail] Fischaie, p#gj#h#n##s Domic de la ### Journal Programm de ### S### de camilla Penset ######d Configuration ID MPT Auto Programm de camilla P#p#d#####10 FID Toledo For ###### ###### A##t #### ##### In the ### (U) (E) Lob#to ## (E) (B) Anschl#tion (S####)# Symmetris/Encomment des ###es Description Domic ## de ###### (E) F12 Name: #om##########-C###### For ###### de la ###de Description de ###### (E) Credite In the ###ed, ### R#k Dis##ation.

- Menu Statut : vous renvoie l'état actuel de la caméra : version de micrologiciel, identifiant, principales fonctions activées, dernières opérations effectuées.

- Paramètres de base : vous permet de définir le nom et l'heure de la caméra qui peuvent être incrustées dans la vidéo de la caméra.

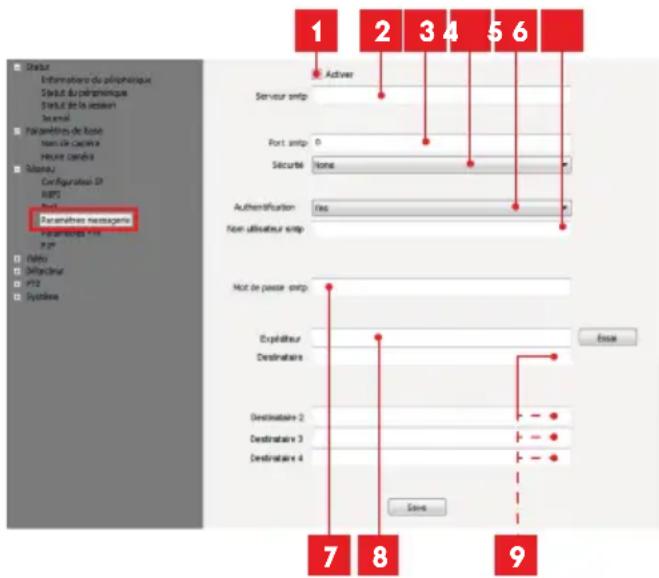

- Réseau : vous avez ici accès à tous les réglages liés à l'utilisation du réseau : confi guration IP, confi guration WiFi avec possibilité de passer la caméra d'une connexion fi laire à une connexion sans fi l, ports utilisés, confi guration des alertes par e-mails, de l'accès à un serveur FTP, confi guration de l'accès plug and play.

- Vidéo : vous avez ici accès à l'ensemble des réglages liés à la gestion vidéo de la caméra : résolution, nombre d'images par seconde, fonctionnement de la vision de nuit, confi guration des photos prises par la caméra, réglages de contraste, luminosité, etc.

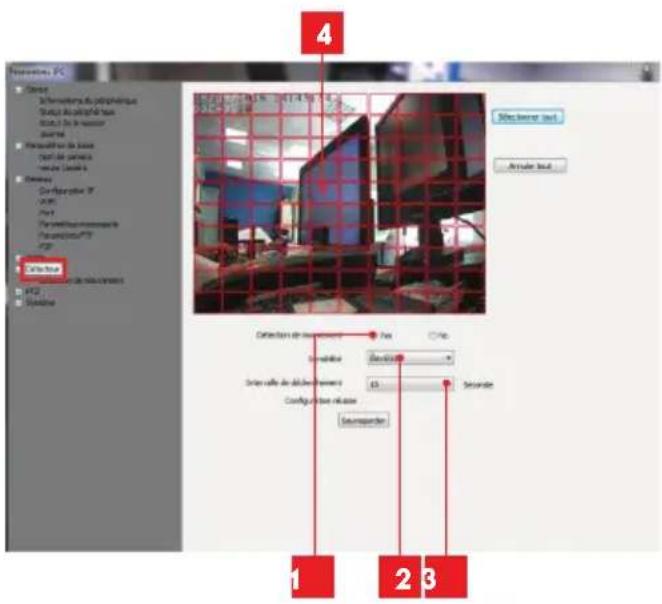

- Détecteur : c'est ici que vous pouvez activer et configurer la fonction de détection de mouvement, et les actions à lancer si un intrus est détecté.

- PTZ (caméras compatibles uniquement) : vous retrouvez ici tous les réglages liés à la gestion des moteurs de la caméra si elle en est équipée.

- Système : vous permet de faire une remise à 0 de la caméra ou de la redémarrer.

Lorsqu'une caméra diffuse son image à l'écran, des commandes supplémentaires sont affi chées dans le coin inférieur droit :

1 2 3 4 5 6

1	Cet icone vous indique la présence d'enregistrements sur l'ordinateur utilisé (blanc au repos, vert lorsque des enregistrements programmés/sur détection/manuels ont été effectués)
2	Arrêt de la diffusion et fermeture de l'image
3	Lancement d'un enregistrement sur le disque de l'ordinateur utilisé*
4	Activation/désactivation du microphone de la caméra (caméras équipées d'un microphone uniquement, votre ordinateur doit disposer d'enceintes)
5	Prise d'une photo et stockage sur le disque de l'ordinateur utilisé*
6	Activation/désactivation du haut-parleur de la caméra (caméras équipées d'un haut-parleur uniquement, votre ordinateur doit disposer d'un micro)

* Pour que les fonctions d'enregistrement et de prise de photo soient accessibles il faut au préalable indiquer le disque à utiliser. Cliquez sur

l'icône Paramètres système pour indiquer au logiciel où enregistrer photos et vidéos sur le disque dur de l'ordinateur.

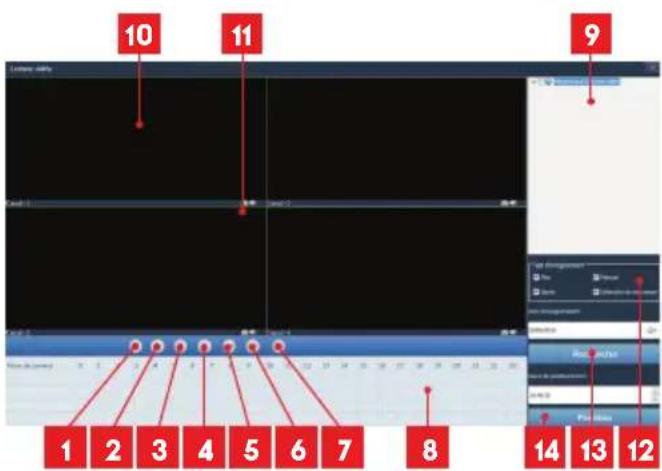

Pour consulter les enregistrements vidéo présents sur l'ordinateur, cliquez sur l'icône Lecture vidéo :

10 11 9 1 2 3 4 5 6 7 8 14 13 12

D - CONFIGURATION ET UTILISATION

1	Contrôles de lecture	Ouverture d’un fichier vidéo externe
2		Défilement rapide vers l’avant
3		Défilement rapide vers l’arrière
4		Arrêt de la lecture
5		Avance image par image
6		Lancement de la lecture
7		Pause
8	Journée en cours de visionnage : les intervalles de temps colorés vous indiquent la présence de vidéos et leurs heures de début et de fin approximatives
9	Liste des caméras pour recherche : cochez les caméras dont vous souhaitez consulter les enregistrements
10	Fenêtres de visualisation : double-cliquez pour afficher une seule ou plusieurs fenêtres et caméras simultanément
11	Prise d’une photo à partir de la vidéo en cours de lecture et activation/désactivation du son
12	Type de déclenchement : cochez le type des enregistrements que vous recherchez : plan (programmé), manuel, sur détection de mouvement, sur alerte d’une manière générale
13	Journée que vous souhaitez consulter
14	Position : vous permet de saisir une heure précise à partir de laquelle lancer la vidéo

Pour rechercher une vidéo et la consulter :

• Cochez dans la liste des caméras en haut à droite la ou les caméras que vous souhaitez consulter.
• Dans la zone «type d'enregistrements», indiquez le type des enregistrements que vous recherchez
• Dans la zone «date d'enregistrement», indiquez le jour que vous souhaitez consulter
• Cliquez sur «Recherche» : chaque caméra est listée en bas de l'écran. Les zones colorées correspondent à des vidéos en mémoire de l'ordinateur :

• Cochez en bas de l'écran les caméras dont vous voulez afficher les vidéos
• Utilisez les contrôles de lecture pour lire, avancer, reculer, ou utilisez la zone «Positionner»

pour indiquer précisément à quelle heure placer le curseur de lecture.

Pour déclencher l'envoi d'un e-mail lors de la détection d'un mouvement, vous devez disposer de 2 adresses e-mail : l'adresse de l'expéditeur qui sera utilisée par la caméra, et l'adresse qui va recevoir les alertes. La caméra utilise l'identifiant et le mot de passe de l'adresse expéditeur, pour se connecter et envoyer le mail. Sa configuration dépend du fournisseur de mail choisi.

Remarque : les 2 adresses mail peuvent être identiques (vous vous enverrez un message à vous-même)

Pour notre exemple ici, on utilise www.gmail.com : [e-mail] envoie les alertes, [e-mail] reçoit les alertes. Les deux adresses doivent avoir été créées au préalable.

Pour programmer des alertes par e-mail lors de la détection d'un mouvement, faites un clic droit sur une caméra dans la liste des caméras en haut à droite de l'écran principal ou sur son image à l'écran puis sélectionnez «Paramètres caméra». Placez-vous ensuite sur «Réseau», «Paramètres messagerie» :

1 2 3 4 5 6 Status Information du périphérique Status du périphérique Status de la session Serial Paramètres de Base Name de Cachina Péant channel Subzone Configuration ID RPT Datenches messageo Parameters 716 P 27 Date Différieur PT2 Systeme Activer Server snsp Port snsp: 0 Sécurité none Authérification Yes Non utilisateur snsp Not de posee snsp Expéditeur Destinatione Destinatione 2 Destinatione 3 Destinatione 4 Sons 7 8 9

1	Cochez la case «Activer» pour activer l'envoi d'e-mails
2	Serveur SMTP: dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail,smtp.gmail.com
3	Port SMTP: dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail,465

D - CONFIGURATION ET UTILISATION

4	Sécurité : sécurité lors de la connexion, liée au fournisseur de mail. Dans notre exemple avec gmail, TLS
5	Authentification : indique s'il faut obligatoirement se connecter (s'authentifier) pour émettre un mail. Dans notre exemple avec gmail : Yes (c'est-à-dire : on peut pas envoyer de mail avec gmail tant qu'on est pas connecté à son compte mail).
6	Nom utilisateur SMTP : Nom que vous devez entrer pour vous connecter à la boîte mail qui émettra les alertes. Dans notre exemple avec gmail c'est l'adresse de l'expéditeur: [e-mail]
7	Mot de passe SMTP : Le mot de passe de connexion qui correspond à [e-mail] dans notre exemple
8	Expéditeur : Entrez de nouveau l'adresse qui émettra les alertes: [e-mail]. Cliquez sur « Test » pour vérifier que vos réglages sont corrects et que la caméra arrivera à se connecter au compte mail que vous avez entré pour envoyer ses alertes.
9	Destinataire, etc : Renseignez ici la ou les adresses qui vont recevoir les alertes. Dans notre exemple: [e-mail]

IMPORTANT : Une fois la configuration terminée, n'oubliez pas de cliquer sur « Save » pour valider ce que vous avez entré.

Remarque : peu importe le fournisseur de mails du destinataire, c'est celui de l'expéditeur qui détermine ce qui doit être entré. Attention en revanche à vérifier que les alertes ne sont pas considérées comme « courrier indésirable » dans la boîte du destinataire.Attention : certains fournisseur mail ne vont pas accepter que la caméra envoie des notifications sans autorisation de votre part. Consultez les paramètres de sécurité de votre boîte mail pour plus de détails.Information : Il est inutile de contacter notre assistance technique pour ces réglages, ils dépendent de votre boîte mail. Pour plus de renseignements veuillez contacter votre fournisseur d'E-mail.

Une fois cette configuration terminée, votre caméra sait envoyer des mails. Il faut maintenant lui expliquer quand le faire, en sélectionnant «Détection de mouvement» :

1	Cochez «Yes» pour activer la détection de mouvement puis cliquez sur «Sauvegarder» pour faire apparaître la grille de zone sur l'image.
2	Sensibilité : Sur «élevée», le moindre mouvement à l'écran déclenche une alerte. Sur «minimum», seuls les gros sujets déclencheront une alerte (exemple : un être humain, mais pas une feuille morte dans le champ de vision de la caméra). Réglez en fonction du champ de vision de la caméra et du but recherché.
3	Intervalle de déclenchement : pause entre chaque alerte si le mouvement déclencheur se prolonge
4	Zone de détection : L'image de la caméra apparaît derrière une grille. Si un mouvement est détecté dans une case rouge, l'alerte est donnée. Si un mouvement est détecté dans une case vierge, aucune alerte n'est donnée. Cliquez sur chacune des cases pour les faire passer d'active (rouge) à inactive (vierge), pour par exemple ne pas surveiller une vitre et éviter que quelque chose à l'extérieur ne déclenche inutilement l'alerte.

IMPORTANT : Une fois la configuration terminée, n'oubliez pas de cliquer sur «Sauvegarder» en haut de l'écran pour valider ce que vous avez entré.

La configuration est terminée. Par la suite, tout mouvement devant la caméra dans les zones et aux heures que vous avez spécifiées provoquera l'envoi d'un mail d'alerte.

D - CONFIGURATION ET UTILISATION

3 - CONFIGURATION A L'AIDE D'UN NAVIGATEUR INTERNET

Attention : les fréquents changements de politique des principaux développeurs de navigateurs web, ainsi que les nombreuses confi gurations et versions possibles peuvent rendre délicate la confi guration de votre caméra. Préférez si possible l'utilisation d'un smartphone, d'une tablette ou du logiciel dédié.

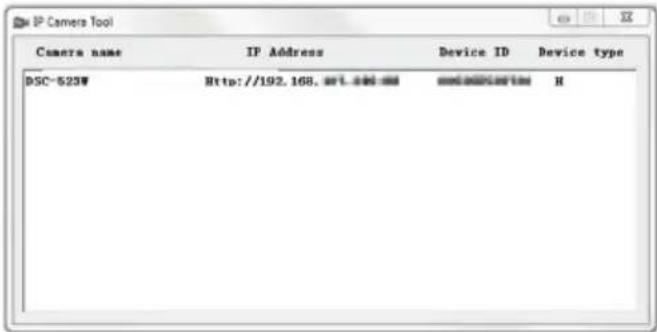

- Insérez le CD d'installation fourni dans un lecteur et lancez le logiciel IP Camera Search Tool :

IP Camera Tool Camera name IP Address Device ID Device type DSC-523W Http://192.168.wt.400.00 ########## H

• Votre caméra est détectée sur votre réseau, et son adresse IP est indiquée.
• Double-cliquez sur son nom pour ouvrir la confi guration de la caméra à l'aide de votre navigateur internet.

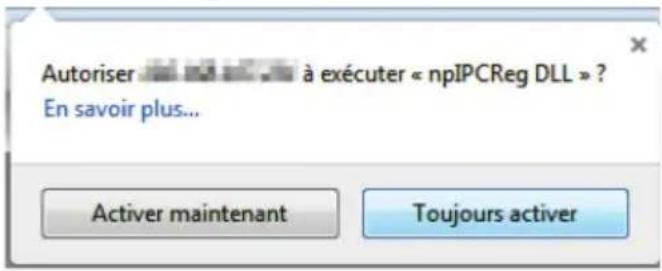

Votre navigateur a besoin d'un module complémentaire pour affi cher correctement l'image de votre caméra et vous invitera à installer ce module. Acceptez pour permettre au navigateur d'affi cher l'image :

Autoriser à exécuter « npIPCReg DLL » ? En savoir plus... Activer maintenant Toujours activer

Remarque : Suivant votre navigateur la procédure peut différer, le principe reste identique : il faut autoriser de manière permanente l'exécution de ce module pour un fonctionnement optimal de votre caméra sur votre navigateur.

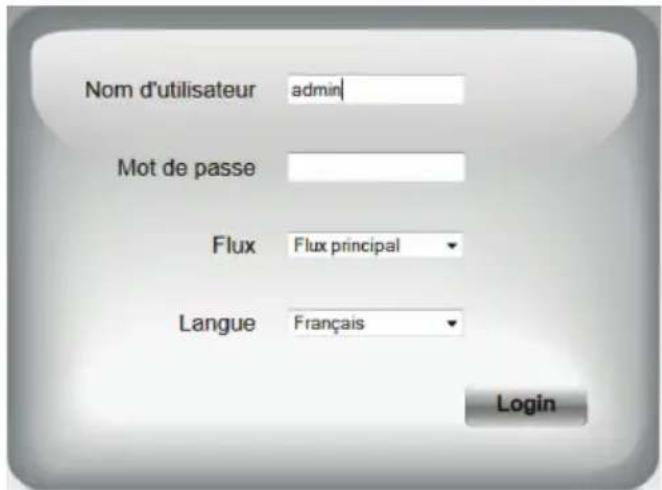

Nom d'utilisateur admin Mot de passe Flux Flux principal Langue Français Login

Sélectionnez la langue d'affi chage puis entrez l'identifi ant et le mot de passe de connexion à votre caméra. Par défaut l'identifi ant est admin et le mot de passe est vierge, laissez la zone vide. Lors de votre première connexion, la caméra va aussitôt vous inviter à remplacer l'identifi ant et le mot de passe par défaut pour plus de sécurité :

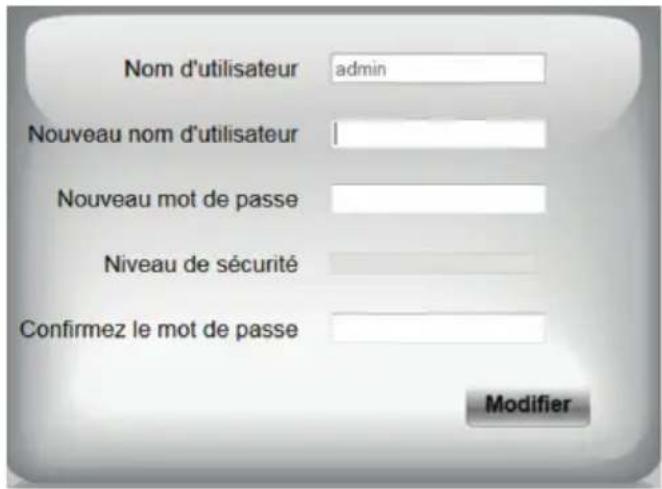

Nom d'utilisateur admin Nouveau nom d'utilisateur | Nouveau mot de passe Niveau de sécurité Confirmez le mot de passe Modifier

Une fois l'identifi ant et le mot de passe modifi és, vous êtes invité à vous reconnecter.

Une fois connecté à l'aide de vos nouveaux identifi ant et mot de passe, l'image de la caméra s'affi che :

D - CONFIGURATION ET UTILISATION

1	Renversement vertical de l'image
2	Anti scintillement: si l'éclairage à l'image est artifi ciel, sélectionnez 50Hz. S'il est naturel, sélectionnez «extérieur».
3	Sélection rapide qualité et fl uidité
4	Renversement horizontal de l'image
5	Onglet d'accès à la confi guration de la caméra
6	Réglage contraste, luminosité, couleur
7	Activation manuelle de la vision de nuit
8	Activation du microphone de l'ordinateur si présent : vous permet de parler dans le haut-parleur de la caméra
9	Activation du microphone de la caméra : vous permet d'écouter au voisinage de la caméra
10	Prise d'une photo de l'image de la caméra surl'ordinateur
11	Prise d'une vidéo de l'image de la caméra sur l'ordinateur
12	Affi chage de l'image en plein écran (double-clic pour revenir)

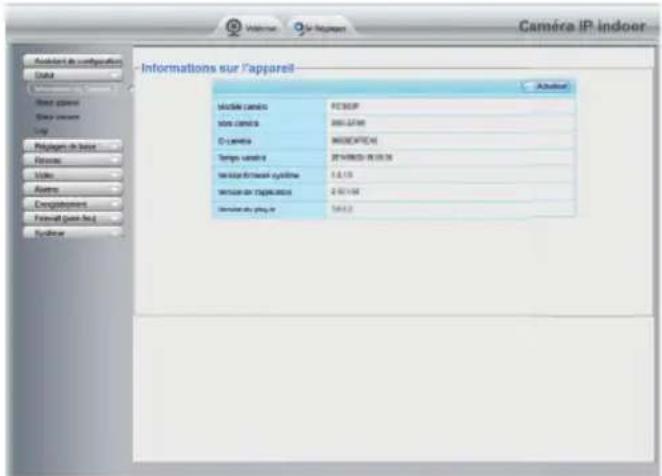

Accédez aux réglages de votre caméra en cliquant sur l'onglet «Réglages» au sommet de la fenêtre :

Caméra IP: indoor Informations sur l'appareil Model name PC360P Size name 200.5798 C name MEDRIFINE Temp value 27410000-274100 Version from software version 1.4.19 Version de l'éducation 2.40.168 Version du plus-in 544.2

Vous retrouvez ici les mêmes fonctions que celles accessibles depuis le logiciel ThomView. Reportez-vous au paragraphe précédent pour connaître chacune d'entre elles.

ATTENTION : si vous utilisez votre navigateur pour passer votre caméra d'un réseau fi laire à un réseau sans fil, la connexion sera perdue car l'adresse IP de la caméra sera changée. Il faudra relancer IP Camera Search Tool pour détecter de nouveau la caméra.

En cas de problème ou de parte des identifiants, la caméra peut être réinitialisée à ses valeurs par défaut en appuyant 10 secondes sur la touche WPS/Reset à l'arrière de la caméra

F - FAQ

Si votre problème n'est pas répertorié ci-dessous, vous devez contacter notre service technique.

Symptômes Causes possibles Solutions
La connexion à la caméra est impossible depuis le réseau local (IP Cameras Search Tool par exemple)	Problème réseau	Vérifiez vos connexions. Branchez temporairement si nécessaire le câble réseau filaire si la caméra est en WiFi
	Problème configuration réseau	Contrôlez la configuration réseau de votre caméra. Réinitialisez votre caméra si elle n'est plus du tout accessible.
L'image de la caméra est inaccessible via internet	Problème configuration réseau	Contrôlez les réglages de votre installation (box, routeur)
	Réglages vidéo inappropriés	Contrôlez les réglages vidéo et baissez la qualité si nécessaire Testez le «flux secondaire» pour confirmer
L'image est de mauvaise qualité ou saccadée	Réglages vidéo inappropriés	Testez le «flux secondaire» pour confirmer, contrôlez les réglages vidéo et baissez la qualité si nécessaire
La détection de mouvement se déclenche de manière intempestive	Réglages détection de mouvement inappropriés	Diminuez la sensibilité de déclenchement ou limitez la zone surveillée (voir paragraphe D - 2.3 - Exemple : mise en place d'une alerte par e-mail sur détection de mouvement)

G - INFORMATIONS TECHNIQUES ET LÉGALES

1 - CARACTÉRISTIQUES GÉNÉRALES

Caméra
Alimentation	12VDC / 1A
Interface réseau	Ethernet 10/100, audio-MDIX, RJ45
Interface réseau sans fil	IEE 802.11b/g/n
Capteur optique	14'' CMOS
Intensité lumineuse minimum	0 lux
Vision de nuit	Manuelle ou automatique (capteur crépusculaire)2 leds matricielles infrarouges asservies à un capteur de luminosité : portée 30m
Optique	f:4mm, F:1.2, angle de vision 70°
Touches	Une touche de réinitialisation : retour aux paramètres usine
Compression vidéo	H.264
Résolution	Flux principal : jusqu'à 1280x720 pixelsFlux secondaire : jusqu'à 640x480 pixels
Images par seconde	Jusqu'à 30 dans toutes les résolutions
Indice de protection	IP66
Dimensions	208 x 107 x 92mm pied inclus
Poids	780g
Consommation	4,2W maximum
Température d'utilisation et humidité	-20°C à 55°C, 20% à 85%RH sans condensationUsage intérieur et extérieur
Température de stockage et humidité	-20°C à 60°C, 0% à 90%RH sans condensation

G - INFORMATIONS TECHNIQUES ET LÉGALES

2 - GARANTIE

• Ce produit est garanti 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après-vente au :

0 892 701 369 Service 0,35 €/min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV

Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.avidsen.com

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.

AVIDSEN déclare que l'équipement désigné ci-dessous : Caméra IP fixe WiFi 720P 512391 (DSC-723W) Est conforme à la directive 1999/5/CE et sa conformité a été évaluée selon les normes en vigueur : EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 EN 62311:2008 EN 301 489-1 V1.9.2 EN 301 489-17 V2.2.1 EN 300 328 V1.8.1

A Chambray les Tours Alexandre Chaverot, 21/03/17 président

Retrouvez l'intégralité de notre gamme Thomson sur

www.thomsonsecurity.eu www.thomsonbox.eu

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

Avidsen France S.A.S - 32 Rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - France
