Caractéristiques	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, avec infrarouge
Angle de vue	120 degrés
Connectivité	Wi-Fi, Ethernet
Stockage	Carte microSD, cloud
Application mobile	Compatible iOS et Android
Alimentation	Adaptateur secteur inclus
Installation	Fixation murale, facile à installer
Maintenance	Nettoyage régulier de l'objectif
Sécurité des données	Chiffrement des données
Garantie	2 ans
Accessoires inclus	Vis de montage, guide d'utilisation

FOIRE AUX QUESTIONS - 512390_3 THOMSON

Comment installer la caméra de surveillance THOMSON 512390_3 ?

Pour installer la caméra, commencez par choisir un emplacement idéal, idéalement en hauteur et avec une vue dégagée. Fixez la caméra au mur à l'aide des vis fournies, puis branchez-la à une source d'alimentation.

Comment connecter la caméra à mon réseau Wi-Fi ?

Ouvrez l'application associée à la caméra, sélectionnez 'Ajouter un appareil', puis suivez les instructions pour entrer les informations de votre réseau Wi-Fi. Assurez-vous que la caméra est à portée du signal Wi-Fi.

Que faire si la caméra ne se connecte pas au Wi-Fi ?

Vérifiez que le mot de passe Wi-Fi est correct et que la caméra est à portée du routeur. Redémarrez le routeur et la caméra si nécessaire, et réessayez de vous connecter.

Comment visualiser les images de la caméra à distance ?

Téléchargez l'application sur votre smartphone, connectez-vous avec votre compte et sélectionnez la caméra pour accéder au flux vidéo en direct.

La caméra ne s'allume pas, que faire ?

Assurez-vous que la caméra est correctement branchée à une prise de courant fonctionnelle. Si elle ne s'allume toujours pas, essayez de remplacer l'adaptateur d'alimentation.

Comment enregistrer les vidéos de la caméra ?

Accédez aux paramètres de l'application et activez l'enregistrement sur détection de mouvement ou planifiez des enregistrements à des heures spécifiques. Vous pouvez également insérer une carte microSD pour un stockage local.

Comment réinitialiser la caméra aux paramètres d'usine ?

Appuyez et maintenez le bouton de réinitialisation situé sur la caméra pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera tous les paramètres aux valeurs d'usine.

La qualité de l'image est mauvaise, comment l'améliorer ?

Assurez-vous que la caméra est propre et qu'aucun objet n'entrave la lentille. Vérifiez également la connexion Internet, car une bande passante faible peut affecter la qualité de l'image.

Comment recevoir des alertes de détection de mouvement ?

Dans l'application, accédez aux paramètres de notification et activez les alertes de détection de mouvement. Vous pouvez également définir les zones de détection pour éviter les fausses alertes.

MODE D'EMPLOI 512390_3 THOMSON

Android 2.3 ou ultérieur, iOS 7.0 ou ultérieur

• Laamera ne doit pas etre installerée dans un lieu ou le filtrde l'objectif serait exposé aux rayures et aux salissures.
• Laamera n'est pas prévue pour une installation en extérieur, ne pas installer dans des conditions extremes d'humidité ou de température.
• Ne pas exposer l'objet à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas installer à proximé de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.
• Ne pas dévisser totalement l'objet.
• L'installation et l'utilisation de la camera doit être en accord avec la législation locale.

2 - ENTRETIEN ET NETTOYAGE

• Avont tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
  Utiliser un simple chiffon doux légarement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

A - CONSIGNES DE SECURITÉ

3-RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles de désenir peuvent nuire à la santé et à

l'environnement. Faites reprendre ces apparéils par vous distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par vous commune.

Pour en savoir plus: www.quefairedemesdechets.fr

B - DESCRIPTION DU PRODUIT

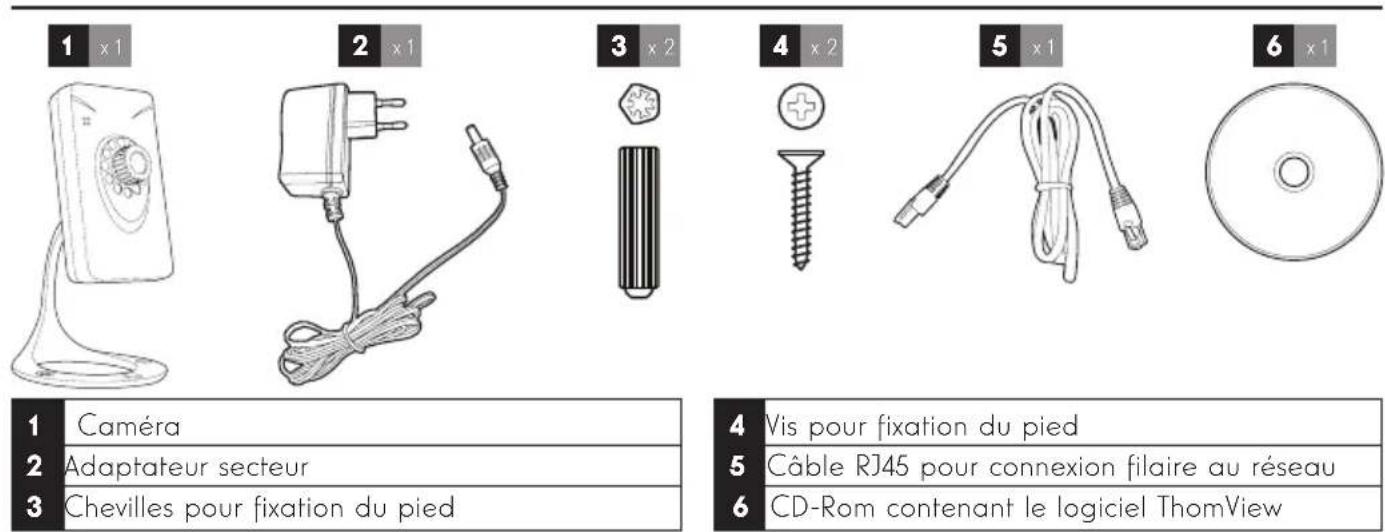

1- CONTENU DU KIT

2 - CAMÉRA

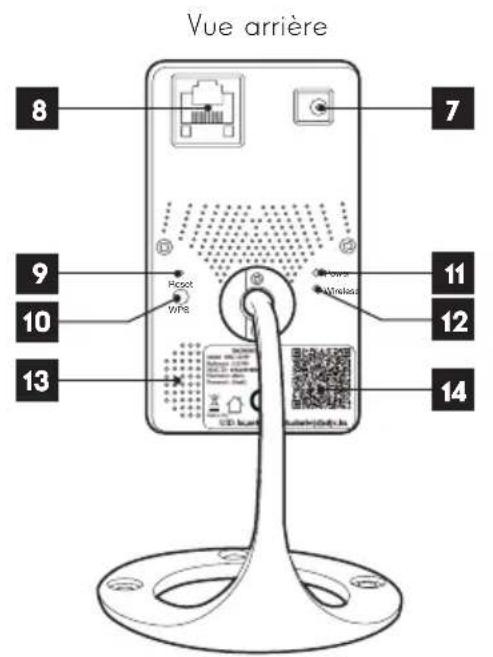

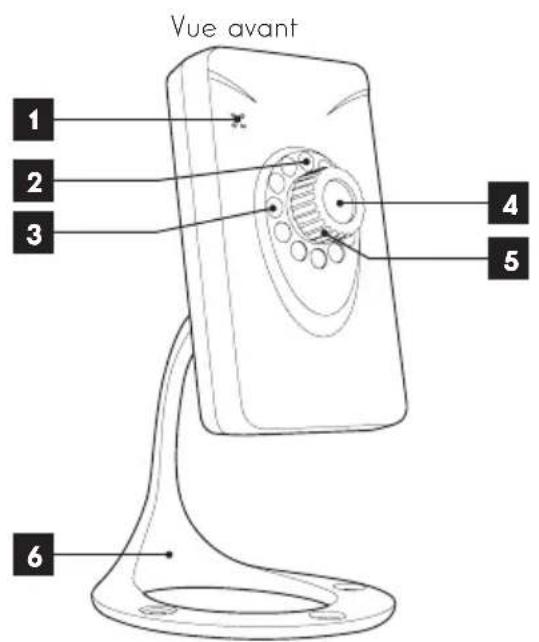

1 Microphone 2 Capteur de luminosité 3 Éclairage infrarouge pour vision de nuit 4 Objectif 5 Bague de réglage de la mise au point 6 Pied orientable pour pose sur table, fixation murale ou plafond 7 Prise d'alimentation pour adaptateur secteur 5Vdc 2A fourni

8 Prise Ethernet pour connexion au réseau filaire 9 Bouton de réinitialisation 10 Touche WPS pour connexion rapide à un réseau WiFi 11 Témoin d'alimentation 12 Témoin d'activité réseau 13 Haut-parleur 14 QRFC de flasher avec l'appli ThomView pour contrôle à distance par smartphone

3 - ADAPTATEUR SECTEUR

Un adaptateur secteur 230Vac 50Hz / 5Vdc 2000mA est fourni dans le kit pour l'alimentation de la camera. Ne pas utiliser d'autres modèles d'alimentation sous risques de défériorer laamera et annuler la garantie.

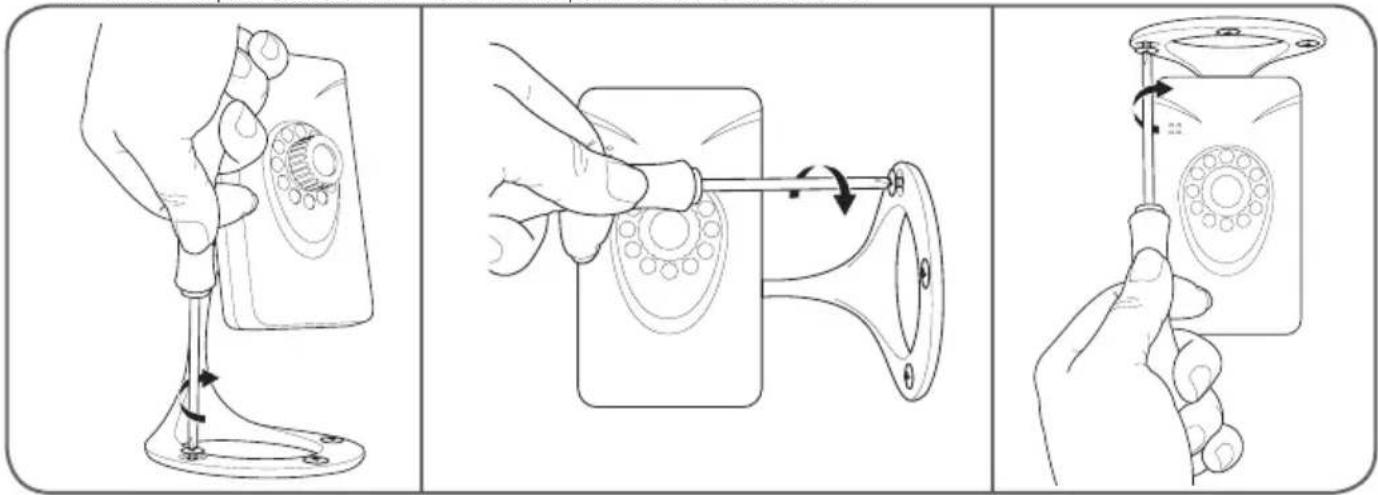

1- INSTALLATION DE LA CAMÉRA

Fixez la camera à l'aide de vis et chevilles appropriées à la nature du support (les vis et chevilles fournies conviennent pour des murs en matériel plein).
- Attention à fixer solidement laamera pour éviter toute chute.

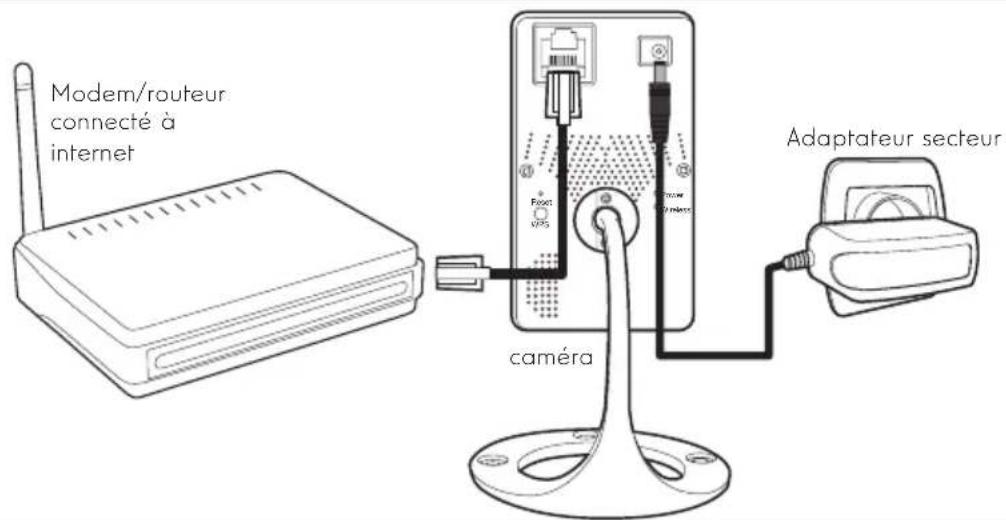

2 - CONNECTION DE LA CAMERA

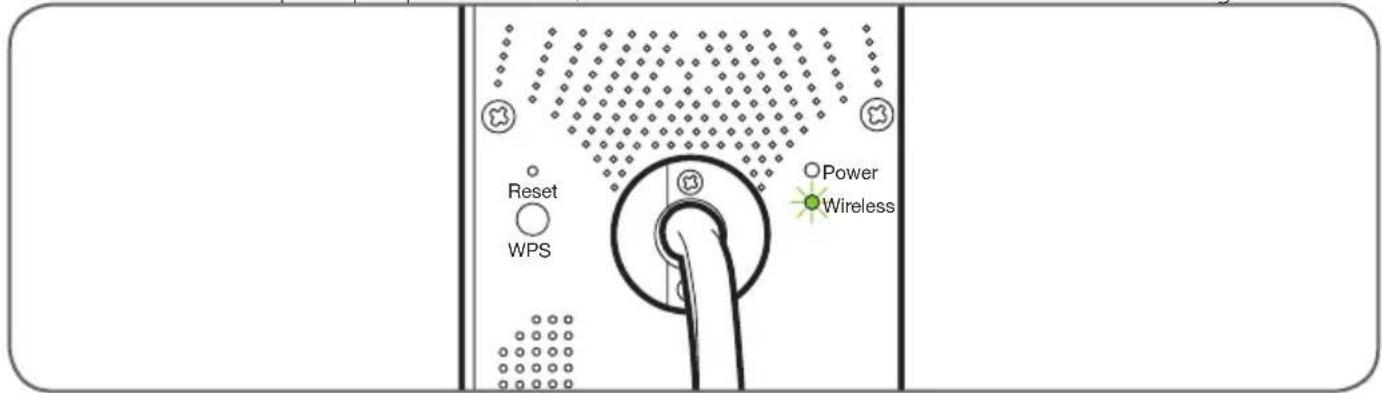

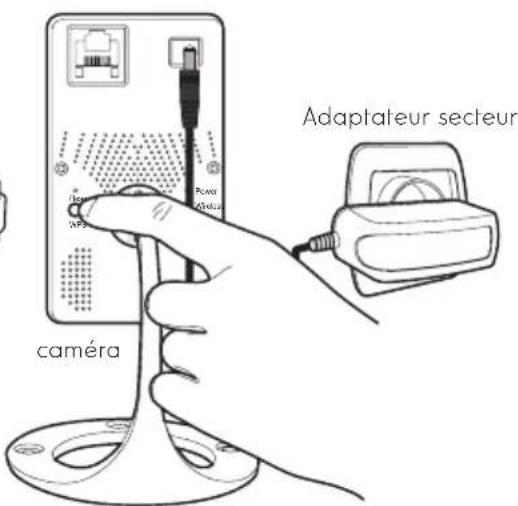

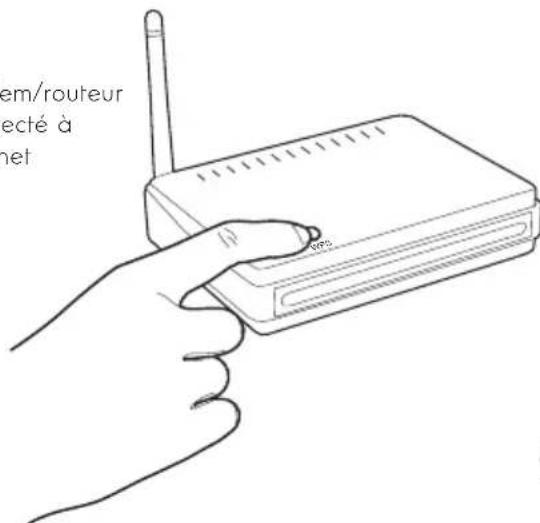

• Vous pouvez utiliser la touche WPS à l'arrête de votreamera pour une connexion rapide à votre réseau WiFi. Consultez le manuel d'utilisation de votre modem/routeur/box pour savoir si vous dispose de la fonction WPS, et comment l'utiliser.

Modem/routeur connecté a internet

Remarque importante : Notreamera n'est pas compatible avec les reseaux sans fil de fréquence 5GHz (réseau WiFi 802.11ac).

C - INSTALLATION

Si vous équipement ne dispose pas de la fonction WPS ou que vous ne souhaitez pas l'utiliser, une connexion filaire est obligatoire lors de la mise en service, même si on souhaite utiliser une connexion WiFi par la suite.

IMPORTANT: Ne connectez pas votreamera sur votre ordinateur. Cela ne lui fournira pas accès à internet.

Dans la majeure partie des cas, la camera est immediatement detectee par le modem/routeur qui lui attribue un acces a Internet. Aprees quelques secondes, la led d'activite reseau a l'arriere de la camera clignote.

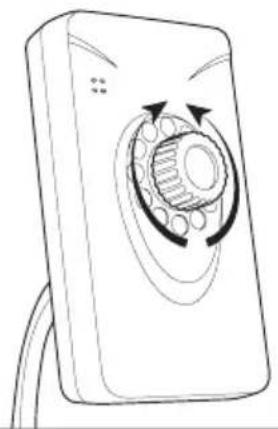

3 - MISE AU POINT DE L'IMAGE

• Àpres mise en service vous pouvez ajuster si nécessaire la mise au point de l'image si elle vous parait floue. Tournez delicatement l'objectif pour ajuster la mise au point.

ATTENTION: Ne pas forcer ni devisser totalement l'objectif!

D - CONFIGURATION ET UTILISATION

1 - CONFIGURATION A L'AIDE D'UN SMARTPHONE OU D'UNE TABLETTE

• Telechargez et lancez l'application Thomview.
• Veuillez créé un compte utiliser enclinquant sur « Inscription », si vous possedez déjà un compte veuillez-vous y connecter.

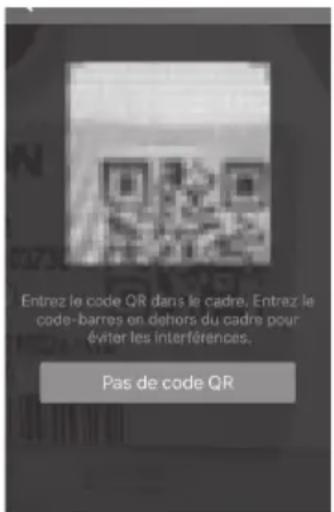

• Cliquez sur l'icone et fais scannes le QRCode present sur laamera. Si vous camera est correctement connecté à internet celle-ci sera automatiquement ajoutée.

REMARQUE: Voiture smartphone Tablette doit etre connecté au WiFi de votre box / routeur / mode ou est connecté vous camera en fi laire.

ATTENTION: Si l'ajout ne se fait pas automatiquement, et que l'application vous demande de désirer entre LAN et WiFi, votreamera ou smartphone rencontres un problème d'accès à internet. Contrôlez la connexion de votre camera, smartphone ou tablette et effectué un Reset de laamera en appuyant plus de 15s sur la touche Reset.

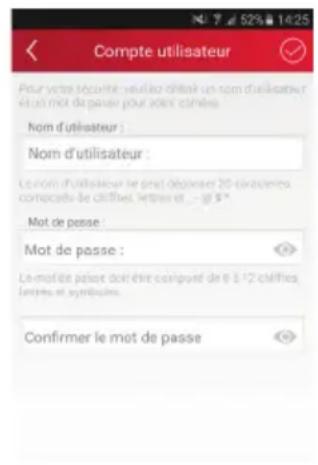

Lors de votre première connexion à votreamera avec l'appli ThomView, vous étes immediatement invite à changer l'identifi ant et le mot de passer de connexion à laamera pour plus de sécurité :

Une fois l'identifi ant et le mot de passage modifi es à votre convenance, l'image de votreamera s'affi che :

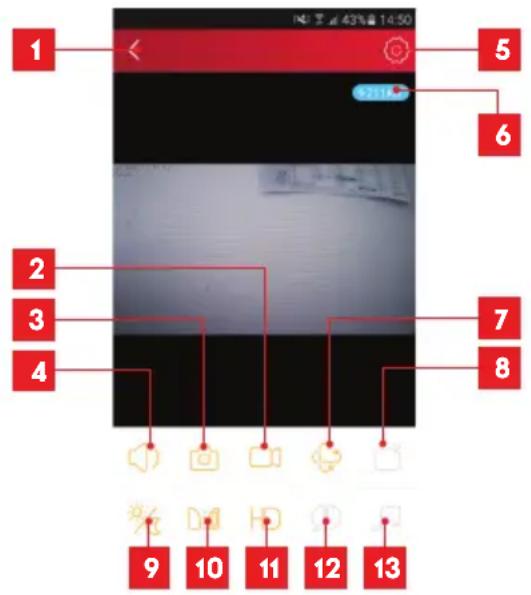

1	Retour à la liste des caméras enregistrées
2	Lancement/arrêt d'un enregistrement (stocké sur le téléphone ou la tablette)
3	Prise d'une photo (stockée sur le téléphone ou la tablette)
4	Activation du micro et/ou du haut-parleur de laamera (caméras compatibles uniquement)
5	Accès aux réglages de laamera
6	Débit actuel
7	Accès aux commandes de moteur, zoom optique, zoom numérique (caméras compatibles uniquement)
8	Lancement d'une patrouille (caméras compatibles uniquement)
9	Confi guration et déclenchement de la vision de nuit)
10	Retournement/renversement de l'image

D - CONFIGURATION ET UTILISATION

11 Réglage de la qualité de l'image

12 Non utilise sur ce modele
13 Non utilise sur ce modele

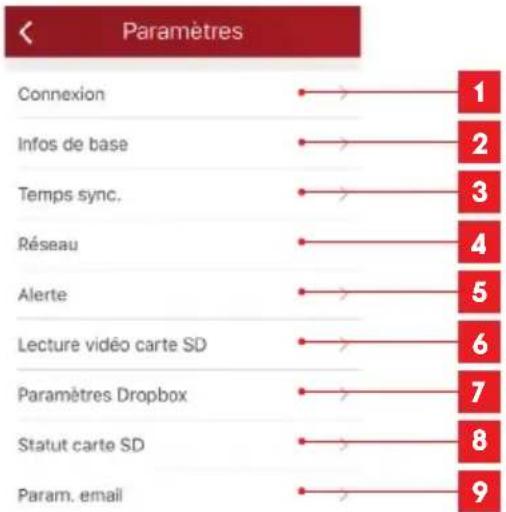

L'icone d'accès aux réglages de laamera vous permet d'acceder à distance à la configuration de laamera :

1 Information de votre Camera : affichage et modification du nom inscrit dans l'application, affichage de l'UID de la camera, ainsi que du compte utilisé utilisé pour s'y connecter.
2 Modèle et adressé MAC de laamera
3 Réglage de l'heure de laamera
4 Reglages Wifi de la camera (si vous avez mis laamera en service a l'aide d'une connexion filaire et que vous souhaitez passer sur une connexion sans fil, c'est ici que vous pouvezCHOISIR ET CONFIGURER UN RESEAU WIFI)
5 Reglages de détction de mouvement, de détction de son (cameras compatibles uniquement)

6	Permet la relecture des enregistrements vides effectués sur la carte microSD (non fournie)
7	Non utilisé
8	Affichage les informations de la carte microSD siinstalledé : place utilisée, place libre, et formatage
9	Configuration email pour l'envoi de message en cas de déceptions

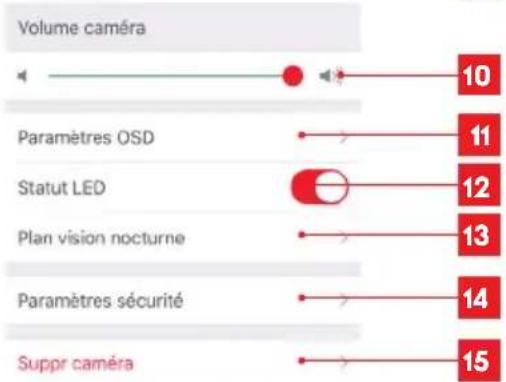

10	Réglage du volume de la camera (cameras compatibles uniquement)
11	Incrustation du nom et de l'heure dans l'image de laamera
12	Activation ou désactivation des témoins de fonctionnement de laamera (cameras compatibles uniquement)
13	Programmation de plages d'allumage de la vision de nuit, si on ne souhaite pas utiliser la fonction automatique
14	Permet de modifier le nom d'utilisateur ou le mot de passer de connexion à laamera.
15	Permet la suppression de la camera de votre compte utilisé.

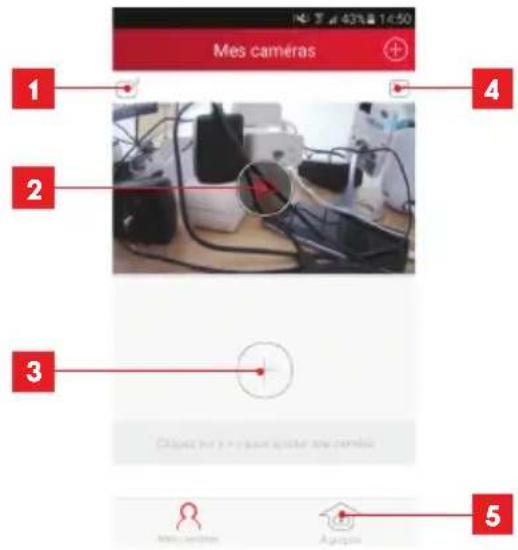

La liste des caméras qui apparaît au lancement de l'appli vous donne accès à d'autres réglages :

1	Nom sous lequel laamera est enregistrée dans'appli
2	Photo de l'image de laamera. L'icone au centre lance l'image en direct de laamera
3	Ajout d'une autreamera dans l'application
4	Accès aux photos et vidés prises

D - CONFIGURATION ET UTILISATION

5 - Information sur votre compte utilisé Thomview.

• Autorisation de connexion par 3G/4G ou wifi seulement
• Gestion des notifications Push camera par camera (uniquement pour modèle compatible)

2 - CONFIGURATION A L'AIDE DU LOGICIEL THOMVIEW

Le logiciel ThomView compatible PC et MacOS permit de configurer et:gérer une ou plusieurs cameras connectées sur le même réseau local. Sur un autre réseau, il permet d'acceder à l'imagé de laamera à distance.

Le logiciel ThomView est fourni sur le CD accompagnant le produit et est disponible en téléchargement sur notre site internet :

http://www.thomsonsecurity.eu/info.php?prod_id=48

• Installez puis lancez le logiciel sur votre ordinateur :

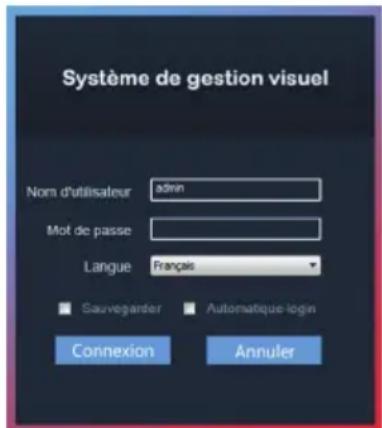

Le logiciel ThomView vous demande un identifi ant et un mot de passer de connexion : par défaut le nom d'utilisateur est « admin » et il n'y a aucun mot de passer.

Remarque importante : cet identifi ant et ce mot de passer ne sont pas ceux de votreamera. Ils sont spécifique ques au logiciel ThomView et permettent par exemple d'empêcher l'arrêt du logiciel par une personne non autorisée.

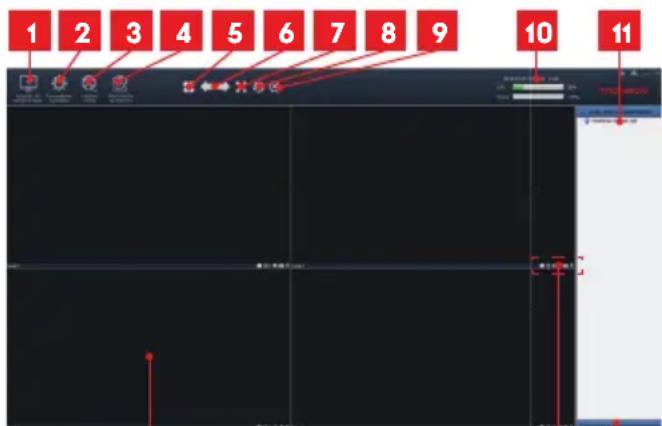

La fenêtre principale du logiciel s'ouvre :

12
13 14

1 Ajout d'une nouvelleamera
2 Reglages du logiciel
3 Acces aux videos enregistrées sur ordinateur
4 Accès au journal des opérations faites sur le logiciel
5 Sélection du nombre de cameras simultanément à l'écran
6 Page precedente/ suivante, Le logiciel pouvantGERER jusqu'a 64cameras, ces fl eches vous permiettent de passer aux cameras 5a8puis9a12,etc.
Passage en plein écran
8 Lancement d'une patrouille (cameras compatibles uniquement)
9 Coupure de l'affi chage de l'image de l'ensemble des caméras
10 Date, heures courante, charge processeur et utilisation du disque dur
11 LiTe des cameras renseignees dans le logiciel
12 Cadres d'aff chage des images des cameras
13 Commandes disponibles pour laamera selectionnee
14 Affi chage des commandes d'orientation et de zoom (cameras compatibles uniquement)

Pour ajouter votreamera, cliquez sur l'icone

《Ajouter un périphérique》en haut a gauche :

D - CONFIGURATION ET UTILISATION

1	UID de la camera (code unique indiqué sur laamera)
2	Nom d'utilisateur de laamera (par défaut, «admin»)
3	Type d'appareil : sélectionnez «THOMSON IPC»
4	Nom sous lequel laamera va apparaître dans le logiciel (à votre convenance
5	Connexion P2P : à cocher pour ajouter uneamera à l'aide de son UID. L'UID de chaque des cameras est un code unique à 20 ou 24 chiffres et lettres, indiqué sur laamera elle-même.
6	Adresse IP actuelle de laamera
7	Mot de passer de laamera (par défaut il n'y en a pas, laisser vide)
8	Bouton de test des informations saisies : vous permet de vérifi er la connexion, l'identifi ant et le mot de passer saisis
9	Adresse MAC actuelle de laamera
10	Port de connexion de laamera (88 par défaut)
11	Informations relatives à laamera que vous étes en train d'ajouter
12	Bouton permettant d'ajouter laamera dont les informations sont indiquées en haut de la fenêtre
13	Résultats d'une recherche de cameras sur le réseau auquel est connecté l'ordinateur
14	Bouton recherche : recherche la présence de cameras sur le réseau auquel est connecté l'ordinateur

• RÉalissez les étapes suivantes pour connecter votreamera en toute simplicité :

• Cochez la case «Connexion P2P».

• Cliquez sur le bouton «Recherche» pour détecter votreamera sur le réseau auquel est connecté votre ordinateur.
• Dans la liste des caméras trouvées, cliquez sur celle que vous souhaitez ajouter dans le logiciel. Les données de la partie supérieures de la fenêtre se replissant automatiquement lorsque vous selectionnez uneamera dans la liste de celles trouvées.
• Changez si nécessaire le Nom d'utilisateur et le mot de passer de connexion de laamera (par défaut le nom d'utilisateur est «admin» et le mot de passer doit être laissé vite).
• Cliquez sur «Vérification de la connexion» pour vérifier la connexion de laamera et les données entées.
• Cliquez enfin sur «Ajouter».

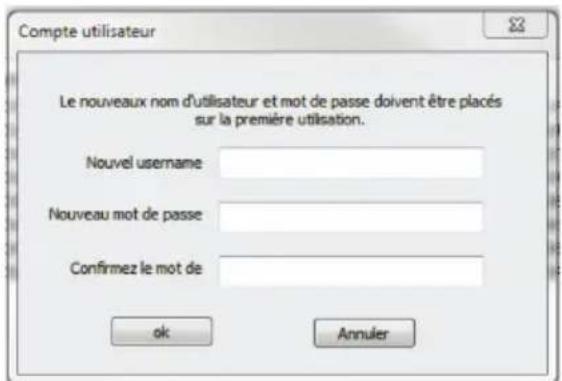

Lors de votre première connexion à votreamera, vous étes immediatement invite à changer l'identifiant et le mot de passer de connexion à laamera pour plus de sécurité :

Une fois l'identifient et le mot de passage modifiés à votre convenance, laamera apparait dans la liste à droite de l'écran principal du logiciel. Glissez la ligne de votreamera dans l'une des fenêtres de visualisation pour en afficher l'image:

Remarque: il est possible d'associer une camera non presente sur le réseau auquel l'ordinateur est connecté. Il faudra à l'étape 3 ci-dessus entra r à la main l'UID de laamera : n'était pas sur le même réseau il ne pourrait être détecté et repli automatiquement.

D - CONFIGURATION ET UTILISATION

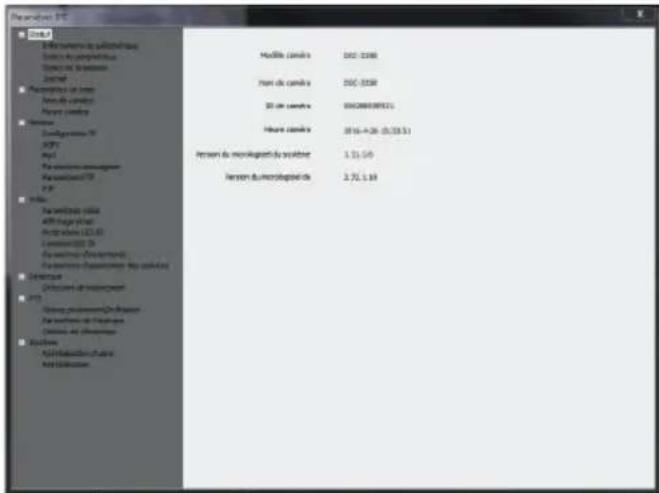

L'ensemble des réglages de votreamera est accessible à distance, en faisant un click droit sur le nom de laamera dans la liste (ou sur l'image qu'elle affi che) puis en cliquant sur «Paramétresamera »:

• Menu Statut : vous rengoie l'etat actuel de la camera : version de micrologiciel, identifi ant, principales fonctions activées, dernières opérations effectuees.
• Paramétres de base : vous permet de définir le nom et l'heure de laamera qui peuvent être incrustées dans la video de laamera.
• Réseau : vous avez ici accès à tous les réglages liés à l'utilisation du réseau : confi guration IP, confi guration WiFi avec possibilité de passer laamera d'une connexion fi laire à une connexion sans fi I, ports utilisés, confi guration des alertes par e-mails, de l'accès à un serveur FTP, confi guration de l'accès plug and play.
• Video : vous avons ici accès à l'ensemble des réglages liés à la gestion video de laamera : résolution, nombre d'images par seconde, fonctionnement de la vision de nuit, confi guration des photos prises par laamera, réglages de contraste, luminosité, etc.

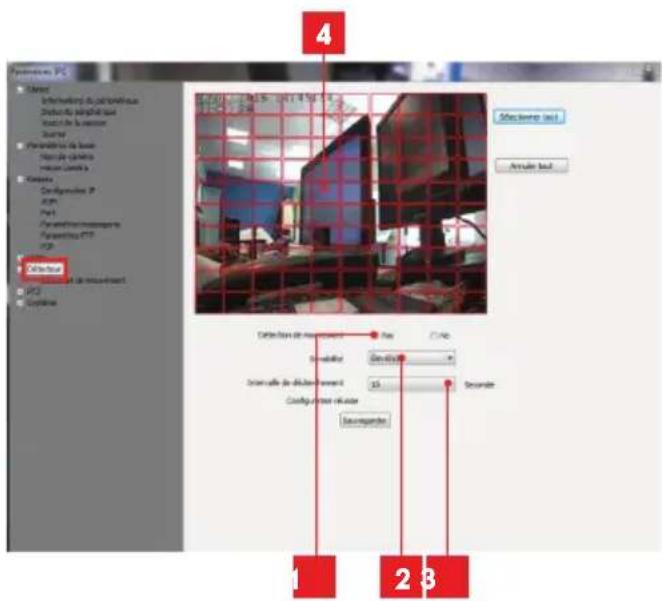

• Détector: c'est ici que vous pouvez activer et confi gurer la fonction de détction de mouvement, et les actions à lancer si un intrus est détecté.
• PTZ (cameras compatibles uniquement) : vous retrouvez ici tous les réglages liés à la gestion des moteurs de laamera si elle en est équipée.
• Système : vous permet de faire une remise à 0 de laamera ou de la redémarrer.

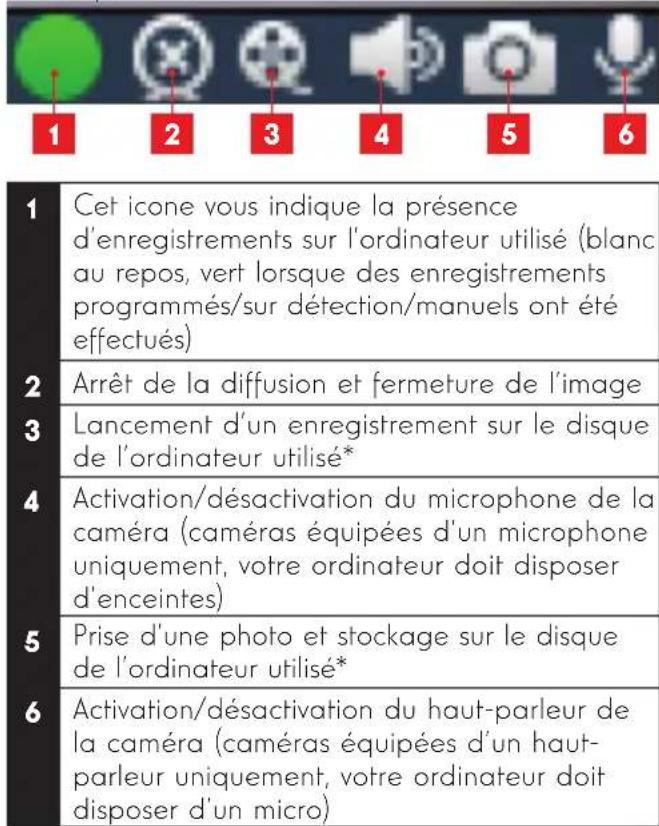

Lorsqu'uneamera diffuse son image à l'écran, des commandes supplémentaires sont affi chées dans le coin inférieur droit :

• Pour que les fonctions d'enregistrement et de prise de photo soient accessibles il faut au préalable indiquer le disque à utiliser. Cliquez sur

l'icone Parametes système pour indiquer au logiciel ou enregistrer photos et videos sur le disque dur de l'ordinateur.

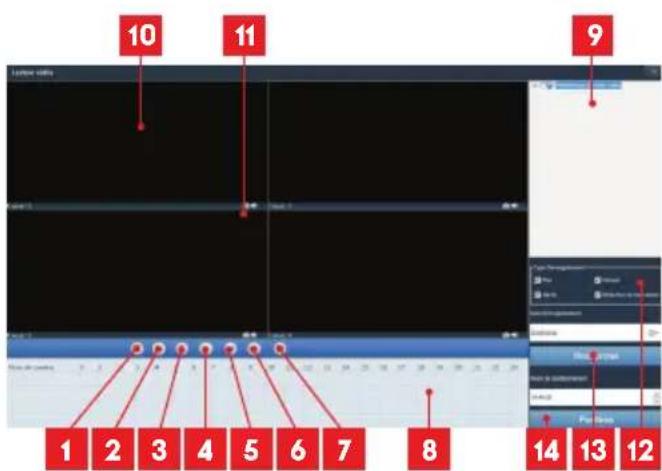

Pour consulter les enregistrements video présents sur l'ordinateur, cliquez sur l'icone Lecture video :

D - CONFIGURATION ET UTILISATION

1	Contrôles de lecture	Ouverture d'un fichier video externe
2		Défilament rapide vers l'avant
3		Défilament rapide vers l'arrière
4		Arrêt de la lecture
5		Avance image par image
6		Lancement de la lecture
7		Pause
8		Journée en cours de visionnage : les intérvalles de temps colorés vous indiquent la présence deVIDEOS et leurs heures de début et de fin approximatives
9		Liste des caméras pour recherche : cochez les caméras dont vous souhaitez consulter les enregistrentes
10		Fenêtres de visualisation : double-cliquez pour afficher une seule ou plusieurs fenêtres et caméras simultanément
11		Prise d'une photo à partir de la video en cours de lecture et activation/désactivation du son
12		Type de déclenchement : cochez le type des enregistrentes que vous recherchez : plan (programme), manuel, sur détention de mouvement, sur alerte d'une manière générale
13		Journée que vous souhaitez consulter
14		Position : vous permet de saisir une heures précise à partir de laquelle lancer la video

Pour rechercher une video et la consulter :

• Cochez dans la liste des caméras en haut à droite la ou les caméras que vous souhaitez consulter.
• Dans la zone «type d'enregistements», indique le type des enregistements que vous recherchez
• Dans la zone «date d'enregistrement», indiquez le jour que vous souhaitez consulter
• Cliquez sur «Recherche»: chaqueamera est listed en bas de l'écran. Les zones colorées correspondent à desideos en mémoire de l'ordinateur :

• Cochez en bas de l'écran les caméras dont vous poulez afficher lesVIDEOS
  Utilisez les contrôles de lecture pour lire, avancer, reculer, ou utilisez la zone «Positionner»

pour indiquer précisé à chaque heures. placer le curseur de lecture.

Pour déclencher l'envoi d'un e-mail lors de la détéction d'un mouvement, vous doivent désposer de 2 adresses e-mail : l'adresse de l'expéditeur qui sera utilisé par laamera, et l'adresse qui va receivevoir les alertes. Laamera utilise l'identifient et le mot de passage de l'adresse expéditeur, pour se connecter et envoyer le mail. Sa configuration dépend du fournisseur de mailChoisi.

Remarque : les 2 adresses mail peuvent etre identiques (vous vous enverrez un message a vousmeme)

Pour notre exemple ici, on utilise www).(gmail.com):
[e-mail] envoie les alertes,
[e-mail] reçoit les alertes. Les deux
adresses doivent avoir ete creees au prealable.

Pour programmer des alertes par e-mail lors de la détction d'un mouvement, faites un clic droit sur uneamera dans la liste des cameras en haut à droite de l'écran principal ou sur son image à l'écran puis selectionnez «Paramètres camera». Placez-vous ensuite sur «Réseau», «Paramètres messagerie»:

1 Cochez la case « Activer » pour activer l'envoi d'e-mails
2 Serveur SMTP : dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail, smtp).(gmail.com
3 Port SMTP: dépend du fournisseur de mail de l'adresse qui envoie l'alerte. Dans notre exemple avec gmail, 465

D - CONFIGURATION ET UTILISATION

4	Sécurité : sécurité lors de la connexion, liée au fournisseur de mail. Dans notre exemple avec gmail, TLS
5	Authentication : indique s'il faut obligatiorement se connecter (s'authentifier) pour émettre un mail. Dans notre exemple avec gmail : Yes (c'est-à-dire : on peut pas envoyer de mail avec gmail tant qu'on est pas connecté à son compte mail).
6	Nom utilisé SMTP : Nom que vous devez entrer pour vous connecter à la boîte mail qui émettra les alertes. Dans notre exemple avec gmail c'est l'adresse de l'expéditeur : [e-mail]
7	Mot de passer SMTP : Le mot de passer de connexion qui correspond à [e-mail] dans notre exemple
8	Expéditeur : Entrez de nouveau l'adresse qui émettra les alertes : [e-mail]. Cliquez sur « Test » pour vérifier que vos réglages sont corrects et que laamera arrivera à se connecter au compte mail que vous avez entré pour envoyer ses alertes.
9	Destinataire, etc : Renseignez ici la ou lesitives qui sont recevoir les alertes. Dans notre exemple : [e-mail]

IMPORTANT : Une fois la configuration terminée, n'oubliez pas de cliquer sur « Save » pour valider ce que vous avez entre.

Remarque: peu importe le fournisseur de mails du destinataires, c'est celui de l'expéditeur qui détermine ce qui doit être entrez. Attention en revanche à vérifier que les alertes ne sont pas considérées comme « courrier indésirable » dans la boîte du destinataires.

Attention: certains fournisseur mail ne sont pas accepter que laamera envoie des notifications sans autorisation de votre part. Consultez les paramètres de sécurité de votre boîte mail pour plus de détails.

Information: Il est inutilde contacter notre assistance technique pour ces réglages, ils dépendent de votre boîte mail. Pour plus de renseignements veullez contacter votre fournisseur d'E-mail.

Une fois cette configuration terminée, votre camera sait envoyer des mails. Il faut maintainant lui expliquer quand le faire, en selectionnant «Détction de mouvement»:

1	Cochez «Yes» pour activer la détction de mouvement puis cliquez sur «Sauvegarden» pour faire apparaitre la grille de zone sur l'image.
2	Sensibilité : Sur «elevée», le moindre mouvement à l'écran déclenchée une alerte. Sur «minimum», seuils les gros sujets déclenchéreront une alerte (exemple : un être humain, mais pas une feuille morte dans le champ de vision de laamera). Réglez en fonction du champ de vision de laamera et du but recherché.
3	Intervalle de déclenchement : pause entre chaque alerte si le mouvement déclencheur se prolonge
4	Zone de détction : L'image de laamera apparait derrière une grille. Si un mouvement est détecté dans une case rouge, l'alerte est donnée. Si un mouvement est détecté dans une case vierge, aucune alerte n'est donnée. Cliquez sur chacune des cases pour les faire passer d'active (rouge) à inactive (vierge), pour par exemple ne pas surveiller une vitre et éviter que quelques chose à l'extérieur ne déclenché inutillement l'alerte.

IMPORTANT : Une fois la configuration terminée, n'oubliez pas de cliquer sur «Sauvegarder» en haut de l'écran pour valider ce que vous avez entré.

La configuration est terminée. Par la suite, tout mouvement devant laamera dans les zones et aux heures que vous avez spécifiées provoquera l'envoi d'un mail d'alerte.

D - CONFIGURATION ET UTILISATION

3 - CONFIGURATION A L'AIDE D'UN NAVIGATEUR INTERNET

Attention : les féquents changements de politique des principaux développpeurs de navigateurs web, ainsi que les nombreuses confi gurations et versions possibles peuvent rendre délicate la confi guration de votreamera. Préférez si possible l'utilisation d'un smartphone, d'une tablette ou du logiciel dédié.

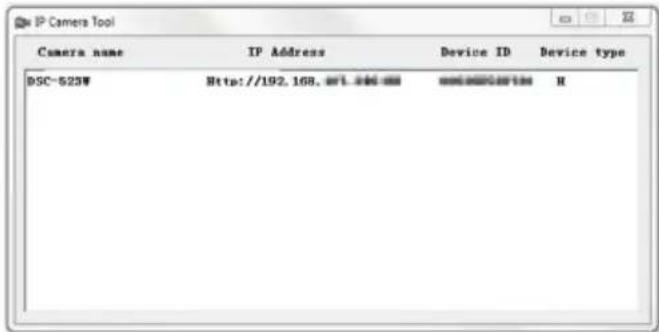

• Insérez le CD d'installation fourni dans un lecteur et lancez le logiciel IP Camera Search Tool :

• Voiture camera est détectee sur votre réseau, et son adresse IP est indiquée.
  Double-cliquez sur son nom pour ouvrir la confi guration de la camera a l'aide de votre navigateur internet.

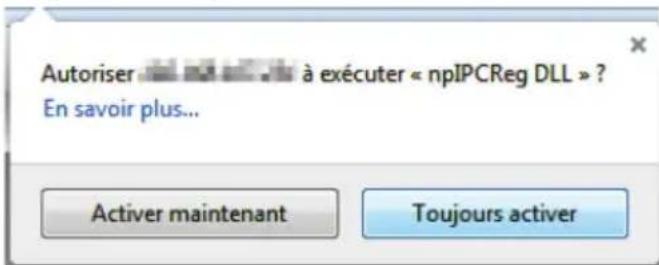

Votre navigateur a besoin d'un module complémentaire pour affi cher correctement l'imag de votreamera et vous invitera à installer ce module. Acceptez pour permettre au navigateur d'affi cher l'imag :

Remarque: Suivant votre navigateur la procédure peut différer, le principe reste identique: il faut autoriser de manière permanente l'execution de ce module pour un fonctionnement optimal de votreamera sur votre navigateur.

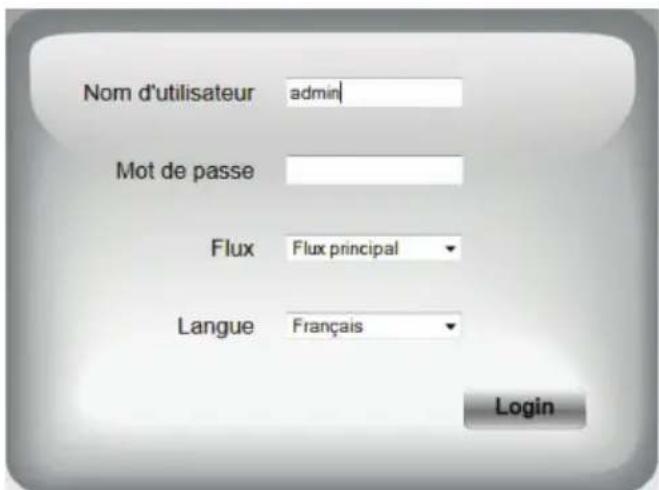

Selectionnez la langue d'affi chage puis entrez l'identifi ant et le mot de passage de connexion à votreamera. Par défaut l'identifi ant est admin et le mot de passage est vierge, laissez la zone vide. Lors de votre première connexion, laamera va aussiot vous inviter à replacer l'identifi ant et le mot de passage par défaut pour plus de sécurité :

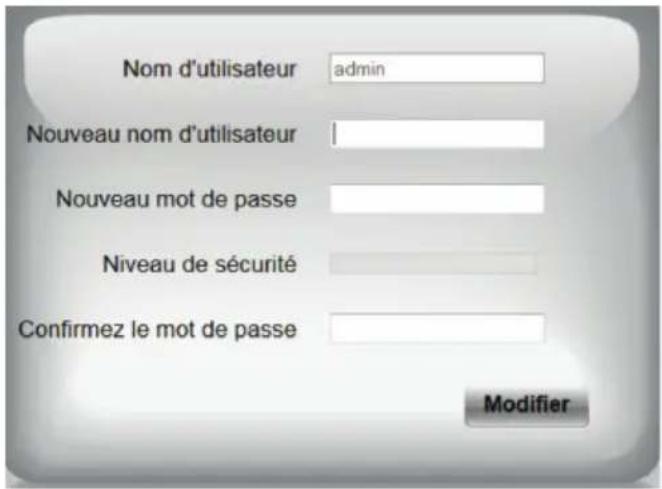

Une fois l'identifiant et le mot de passage modifiés, vous étés invite à vous reconnectcer.

D - CONFIGURATION ET UTILISATION

Une fois connecté à l'aide de vos nouveaux identifi ant et mot de passer, l'imagé de la camera s'affi che :

1	Renversement vertical de l'image
2	Anti scintillagement: si l'éclairage à l'image est artifi ciel, Sélectionnez 50Hz. S'il est naturel, Sélectionnez «extérieur».
3	Sélection rapide qualité et fluidité
4	Renversement horizontal de l'image
5	Onglet d'accès à la confi guration de laamera
6	Réglage contraste, luminosité, couleur
7	Activation manuelle de la vision de nuit
8	Activation du microphone de l'ordinateur si liéSENT : vous permet de parler dans le haut-parleur de laamera
9	Activation du microphone de laamera : vous permet d'écouter au voisinage de laamera
10	Prise d'une photo de l' image de laamera sur l'ordinateur
11	Prise d'une dette de l' image de laamera sur l'ordinateur
12	Affi chage de l' image en plein écran (double-clic pour revenir)

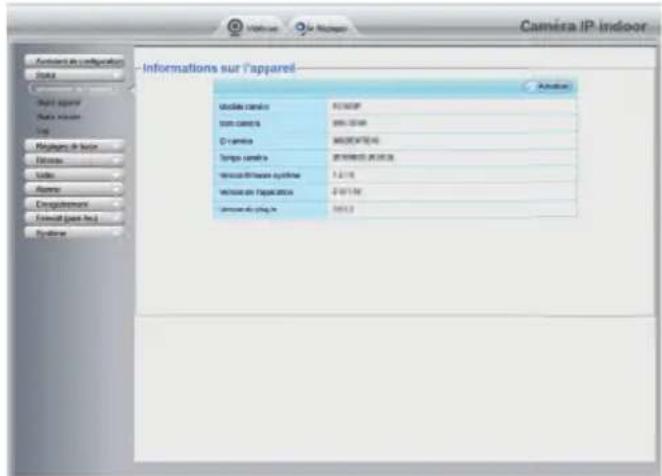

Accedez aux réglages de votreamera en cliquant sur l'onglet «Réglages» au sommet de la fenêtre :

Vous retrouviez ici les mêmes fonctions que celles accessibles depuis le logiciel ThomView. Reportez-vous au paragraphe précédent pour connaître chacune d'entre elles.

ATTENTION: si vous utilisez votre navigateur pour passer votre camera d'un réseau filaire à un réseau sans fi I, la connexion sera perdue car l'adresse IP de la camera sera changée. Il faudra relancer IP Camera Search Tool pour détecter de nouveau laamera.

E - REINITIALISATION

En cas de problème ou de parte des identifiants, laamera peut être réinitialisée à ses valeurs par défaut en appuyant 15 secondes sur la touche WPS/Reset à l'arrête de laamera

Si vous problème n'est pas repertorié ci-dessous, vous doivent contacter notre service technique.

Symptômes Causes possibles Solutions
La connexion à laamera est impossible depuis le réseau local (IP Cameras Search Tool par exemple)	Problème réseau	Vérifiez vos connexions. Brancheztemporairement si nécessaire le cable réseau filaire si laamera est en WiFi
	Problème configuration réseau	Contrôlez la configuration réseau de votreamera. Réinitialisez-vousamera si elle n'est plus du tout accessible.
L' image de laamera est inaccessible via internet	Problème configuration réseau	Contrôlez les réglages de votreinstallation (box, routeur)
	Réglages videoi inappropriés	Contrôlez les réglages videoe et baissez la qualité si nécessaireTestez le «flux secondaire» pour confirmer
L' image est de mauvaise qualité ou saccadée	Réglages videoi inappropriés	Testez le «flux secondaire» pour confirmer, contrôlez les réglages videoe et baissez la qualité si nécessaire
La détction de mouvement se déclenché de manière intempestive	Réglages détction de mouvement inappropriés	Diminuez la sensibilité de déclenchement ou limite la zone survillée (voir paragraph D - 2.3 - Exemple : mise en place d'une alerte par e-mail sur détction de mouvement)

G - INFORMATIONS TECHNIQUES ET LÉGALES

1-CARACTERISTIQUESGENERALES

Caméra
Alimentation	5VDC / 2000mA
Interface réseau	Ethernet 10/100, audio-MDIX, RJ45
Interface réseau sans fil	IEE 802.11b/g/n, fonction WPS
Capteur optique	¼" CMOS
Intensité lumineuse minimum	0 lux
Vision de nuit	Manuelle ou automatique (capteur crépusculaire) Portée : 8m
Optique	f:2.8mm, F:2.4, angle de vision 70°
Touches	Une touche de réinitialisation : retour aux paramètres usine Une touche WPS : configuration WiFi rapide
Compression video	h.264
Résolution	Flux principal : jusqu'à 1280x720 pixels Flux secondaire : jusqu'à 640x480 pixels
Images par seconde	Jusqu'à 30 dans toutes les résolutions
Audio	Microphone et haut-parleur intégrés pour communication audio bidirectionnelle
Dimensions	75 x 69 x 132mm pied inclus
Poids	180g
Consommation	5W maximum
Température d'utilisation et humidité	0°C à 40°C, 20% à 85%RH sans condensation Usage interieur exclusivement
Température de stockage et humidité	-10°C à 60°C, 0% à 90%RH sans condensation

G - INFORMATIONSTECNIQUES ET LEGALES

2 - GARANTIE

• Ce produit est garanti 2 ans, pieces et main d'oeuvre, à compter de la date d'achat. Il est imperatif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par néligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera la garantie.

3 - ASSISTANCE ET CONSEILS

• Malgré tout le sein que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontres des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseilé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technician you donnera un numéro de dossier pour un return en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit.

Contactez les techniciens de notre service après vopte au:

0 892 701 369

Service 0,35 € / min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

4 - RETOUR PRODUIT - SAV

Malgré le sein apporté à la conception et fabrication de votre produit, si ce dernier nécessite un refour en service après-vente dans nos locaux, il est possible de consulter l'avancement des interventions sur notre site Internet à l'adresse suivante : http://sav.àvidsen.com

Avidsen s'engage à disposer d'un stock de pieces détachées sur ce produit pendant la période de garantie contractuelle.

Est conforme à la directive 1999/5/CE et sa conformité a été évaluée selon les normes en vigueur :

EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011

EN 62311:2008

EN301489-1V1.9.2

EN 301 489-17 V2.2.1

EN 300 328 V1.8.1

A Chambray les Tours Alexandre Chaverot, 21/03/17 pre

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

Avidsen France S.A.S - 32 Rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - France
