PLDED4016A - Téléviseur Proscan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LED
Marque	Proscan
Modèle	PLDED4016A
Taille d'écran	40 pouces (diagonale)
Résolution	1920 x 1080 pixels (Full HD)
Format d'écran	16:9
Luminosité	300 cd/m²
Contraste	4000:1
Angle de vision	178° horizontal / 178° vertical
Temps de réponse	8 ms
Couleurs	16,7 millions
Système de réception	ATSC / QAM / NTSC
Puissance audio	10 W + 10 W (2 haut-parleurs)
Alimentation	100-240 V ~ 50/60 Hz
Consommation électrique	65 W
Entrées vidéo	HDMI (x3), Composite (AV), Component (YPbPr), VGA (PC)
Entrées audio	PC Audio, Audio composite (partagé)
Sorties audio	Coaxiale numérique, Casque (3,5 mm)
Fonctions spéciales	Modes image et son, Minuterie, Sous-titres, Verrouillage parental, EPG, MTS, AVL
Montage mural	VESA 200 x 100 mm (vis max 10 mm)
Accessoires inclus	Télécommande, Piles AA (x2), Pied de support avec vis, Manuel d'utilisation, Carte de garantie
Classe de sécurité	Classe I (mise à la terre requise)
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides

FOIRE AUX QUESTIONS - PLDED4016A Proscan

Comment allumer le téléviseur ?

Appuyez sur le bouton STANDBY sur le panneau avant ou sur la touche Veille (1) de la télécommande.

Comment rechercher les chaînes ?

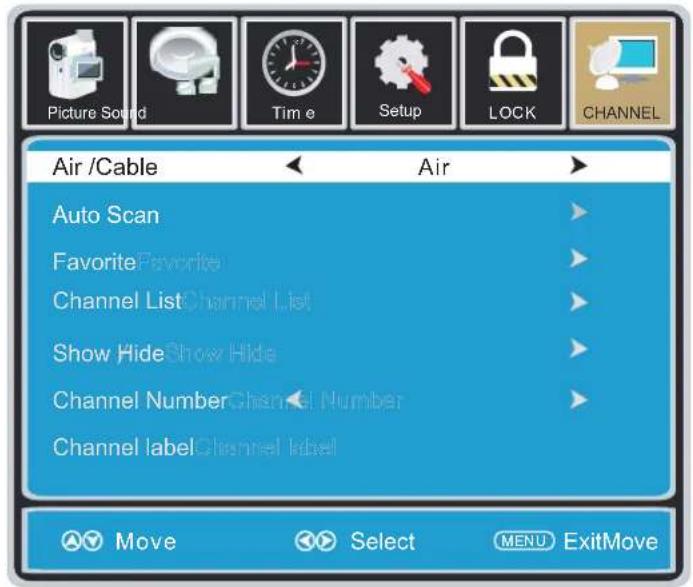

Appuyez sur MENU, sélectionnez CHANNEL, puis choisissez AIR/CABLE selon votre source, puis lancez AUTO SCAN.

Que faire si l'image est neigeuse ou déformée ?

Vérifiez la connexion de l'antenne, réorientez-la si nécessaire. Assurez-vous que les câbles sont bien branchés.

Comment utiliser la télécommande ?

Pointez la télécommande vers le capteur avant. La distance efficace est d'environ 5 mètres. Insérez deux piles AA dans le compartiment.

Comment connecter un appareil HDMI ?

Branchez le câble HDMI de l'appareil à l'une des entrées HDMI du téléviseur. Utilisez la touche SOURCE pour sélectionner l'entrée correspondante.

Comment régler le volume ou couper le son ?

Utilisez les touches VOL+/VOL- de la télécommande ou du panneau. Appuyez sur MUTE pour couper le son temporairement.

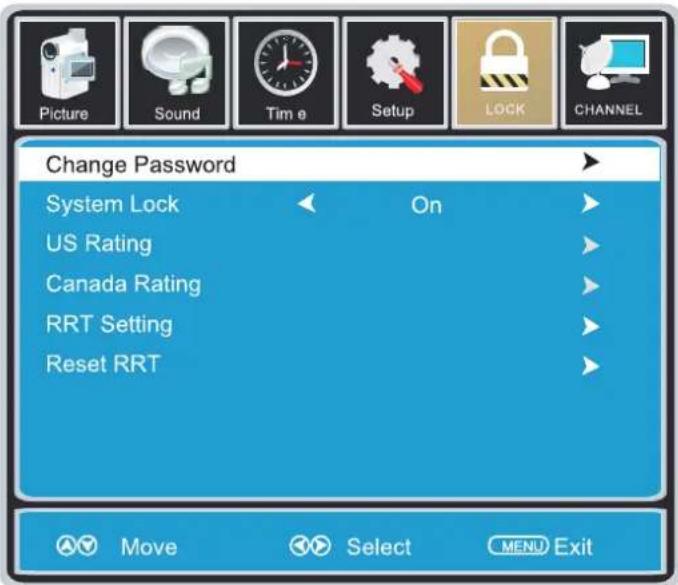

Comment activer le verrouillage parental ?

Appuyez sur MENU, allez dans LOCK, entrez le mot de passe par défaut 0000. Vous pouvez alors activer le système de verrouillage et les cotes.

Le téléviseur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est branché et que la prise fonctionne. Débranchez, attendez 30 secondes, puis rebranchez. Si le problème persiste, contactez un technicien.

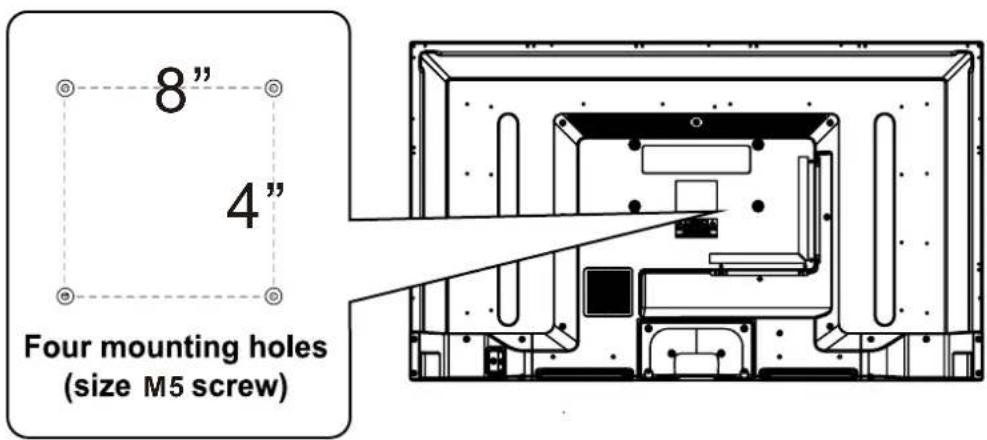

Comment monter le téléviseur au mur ?

Retirez le pied de base en dévissant les vis. Utilisez un support mural VESA 200x100 mm (non inclus) avec des vis de longueur maximale 10 mm.

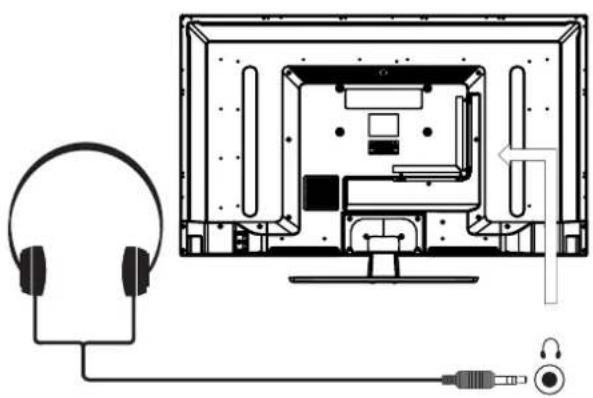

Puis-je utiliser un casque ?

Oui, branchez un casque avec une fiche de 3,5 mm dans la prise Headphone à l'arrière. Baissez le volume avant de brancher.

MODE D'EMPLOI PLDED4016A Proscan

CLASSE DE SECURITE : C'est un produit de la classe de sécurité I CEI et il doit être mis à la terre pour la sécurité.

MISES EN GARDE DE SECURITE

*LA MARQUE DE PRUDENCE A ETE LOCALISEE A LA CLOTURE INFERIEURE DE L'APPAREIL.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Le symbole de I' c lair et d'une fl che I'intrieur d'un triangle quilat r al signale qu'il y a une « tension dangereuse » non isol e I'intrieur de I'appareil, suffisamment I ev e por causer un chic I ectrique.

Le point d'exclamation I'int rieur d'un triangle quilat r'al signale qu'il y a des instructions importantes de fonctionnement et d'entretien (rp aration) dans la documentation qui accompagne II et appareil.

MISE EN GARDE

POUR REDUIRE LE FEU D'O DE RISQUE OU DECHARGE ELECTRIQUE, ne PAS EXPOSER CET APPAREIL POUR PLEUVOIR OU HUMIDITE.

• EN CAS DE PROBLÉME, DÉBRANCHÉZ LE CORDON D'ALIMENTATION CA ET ADRESSEZ-VOUS À UN PERSONNEL DE RÉPARATION QUALIFIÉ.

AVERTISSEMENT:

POUR REDUIRE LE FEU D'O DE RISQUE OU DECHARGE ELECTRIQUE, ne PAS EXPOSER CET APPAREIL POUR PLEUVOIR OU HUMIDITE.

POUR EVITER LE RISQUE D'INCENDIE OU DE CHOCS ELECTRIQUES, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE. NE PAS PLACER DES OBJECTS REMPLIS DE LIQUIDE SUR L'APPAREIL OU A PROXIMATE DE CELUI-CI.

• EN CAS DE PROBLEME, DÉBRANCHEZ LE CORDON D'ALIMENTATION CA ET ADRESSEZ-VOUS À UN PERSONNEL DE RÉPARATION QUALIFIÉ.

EMPLACEMENT

N'utilise pas I'appareil dans les endroits extrement chauds, froids, poussi eux ou humides.
- Laissez l'air circuler librement aujourdour de l'appareil.
Ne le couvrez pas avec du tissu et ne le placez pas sur un tapis ou de la literie.

SECURITE

Lorsque you branchez et debranchez le cordon CA, tenez la fiche et non le cordon. Le tirage du cordon peut I'endommager et cre r un risque.
- D branche le cordon d'alimentation CA si vous n'allez pas utiliser l'appareilpendant une longue priode de temps.

ENDROIT DE PLAQUE DE MODELE

La plaque de mod I e est situ es sur le dessous de I'appareil.

RENSEIGNEMENTS FCC

REMARQUE: Cet appeareil a t s oumis des tests et s'est r v I e n conformit a vec les limites pour un appeareil num rique de classe B, conformment l a section 15 des r g les de la FCC. Ces limites ont pour but d'assurer une protection raisonnable contre les interf ences g nantes dans une installation rs identielle. Cet appeareil g n r e, utilise et peut m ettre des fr quences radio lectriques, et s'il n'est pas install et utilis s elon les instructions, il peut causer des interf ences nuisibles aux radio communications. Cependant, il n'y a pas de garantie que des interf ences ne se produiront pas dans une installation donne . Si cet appeareil cause des interf ences nuisibles la r cption de la radio ou de la t vision, ce qui peut t re d t ermin en mettant l'appeareil en et hors circuit, nous conseillons l'utilisateur l'une ou plusieurs des mesures correctives suivantes:

-R orientez ou changez l'emplacement de I'antenne de r cption.
- Augmentez la s p'a ration entre I'appareil et le r c epteur.
- Branchez I'appareil dans une prise sur un circuit diff r ent de celui sur lequel le r c epteur est branch.
- Adresse-vous au pôsitaire ou un technicien qualifié de râdio/t l'iseur pour obtenir de l'aide.

AVERTISSEMENT:

Des changements ou modifications appoit c et apparéil, non approv s éxpres s ent par les
résponsables de la conformit, p euvent t er l'utilisateur le droit d'utiliser cet apparéil.

CONSIGNES DE SECURITE IMPORTANTES

1) Lisez ces instructions.
2) Conservez ces instructions.
3) Tenez compte de tous les avertissements.
4) Suivez toutes les instructions.
5) N'utilisez pasc cet appareil proximit del'ea.
6) Utilisez seulement un chiffon sec pour nettoyer l'appareil.
7) Ne bloquez aucun des orifices d'aration. Installez l'appareil selon les instructions du fabricant.
(8) N'installé pas l'appareil proximit de sources de chaleurur telles que radiateurs, registres de chaleurur, po les/cuisini rés ou autres appareils (y compris amplificateurs) produitant de la chaleurur.
9) Ne neutralise pas le dispositif de sc urit d'une fiche polaris e ou b roche de mise I a terre. Une fiche polaris e comporte 2 broches dont une est plus large que I'aute. Une fiche mise I a terre comporte 2 broches plus une 3e de mise I a terre. La broche large ou la broche de mise I a terre sont con u es pour vous s curit. Si la fiche ne s'adapte pas vtre prise, adressez-vous un lectricien pour faire replacer la prise obsol t e.
10) Prot g ez le cordon d'alimentation pour qu'il ne soit pâs soumis au passage de personnes ou coinc, particulièrement son point de contact avec la fiche, Les prises et le point de sortie de l'âppareil.
(11) Utilisez seulement les pi c es/àccessoires sp c ifi s par le fabricant.

12) Ne placez cet appareil que sur un chariot, un support, un tr pied, une fixation ou une table recommend s p a r le fabricant ou vendus avec I'appareil.

D p lâcez avec prudence tout chariot sur lequel un appareil est plac p our viter toute blessure En cas de renversement.

13) D b ránchez cet apparaïèr durant les orages ou s'il ne va pât re utilispendant une longue pr iode de temps.
14) Confiez toute p aration un personnel qualifi. Une r paration s'impose si I'appareil a t endommag d'une facon quelconque, si le cordon d'alimentation Ou la fiche sont endommag s, s'il y a eu p n t ration de liquide ou d'un objet dans l'appareil, si ce dernier a t expos d e la pluie ou de I'humidit, s'il ne fonctionne pas normalement ou s'il est tomb.
15) Para impeder las descargas electricas, asegúrese de que la patilla de puesta a tierra de la clavija del cable de alimentación de CA está firmamente conectada.

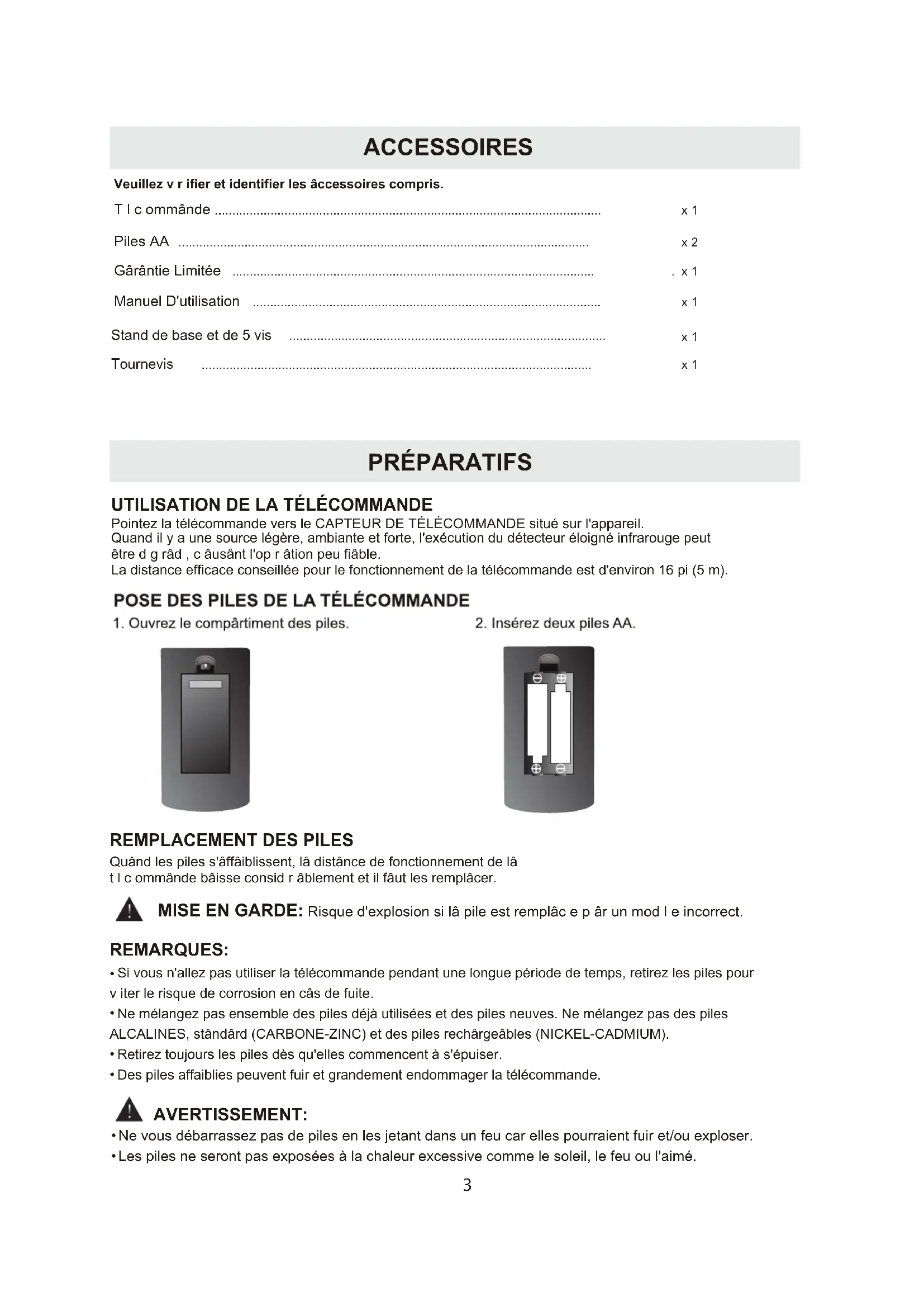

ACCESSIONS

Veuiliez v r ifier et identifier les accessoires compris.

T I commande x1

Piles AA 2

Garantie Limitée x1

Manuel D'utilisation x1

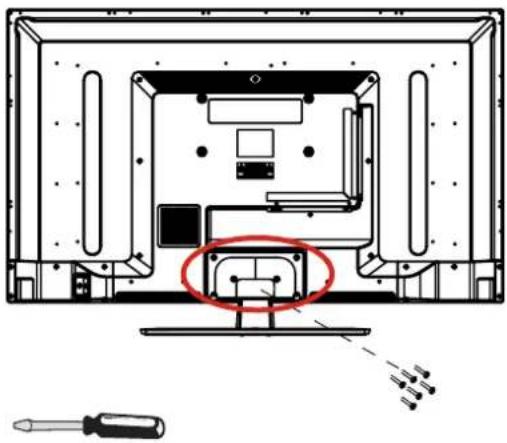

Stand de base et de 5 vis x1

Tournevis

PREPARATIFS

UTILISATION DE LA TELÉCOMMANDE

Pointez la télécommande vers le CAPTEUR DE TELÉCOMMANDE situé sur l'appareil.

Quand il y a une source lagere, ambiente et forte, l'execution du detectiveur eloigné infrarouge peut

etredgrad,causantI'oprationpeu fiable.

La distance efficace conseillée pour le fonctionnement de la télécommande est d'environ 16 pi (5 m).

POSE DES PILES DE LA TELÉCOMMANDE

1. Ouvrez le compartment des piles.

2. Insérez deux piles AA.

REEMPLACEMENT DES PILES

Quand les piles s'affaiblissent, la distance de fonctionnement de la

I c commande baisse consid rablement et il faut les remplacer.

MISE EN GARDE: Risque d'explosion si la pile est replac e p a r un mod I e incorrect.

REMARQUES:

• Si vous n'allez pas utiliser la télécommande pendant une longue période de temps, retirez les piles pour viter le risque de corrosion en cas de fuite.
• Ne mélangez pas ensemble des piles déjà utilisées et des piles neuves. Ne mélangez pas des piles ALCALINES, standard (CARBONE-ZINC) et des piles rechargeables (NICKEL-CADMIUM).
• Retirez toujours les piles des qu'elles commencer à s'épuiser.
• Des piles affaiblies peuvent fuiir et grandement endommager la télécommande.

AVERTISSEMENT:

• Ne vous débarrasssez pas de piles en les jetant dans un feu car elles pourraient fuir et/ou exploser.
• Les piles ne seront pas exposées à la chaleur excessive comme le soleil, le feu ou l'aime.

GUIDE DER FRENCE DES COMMANDES

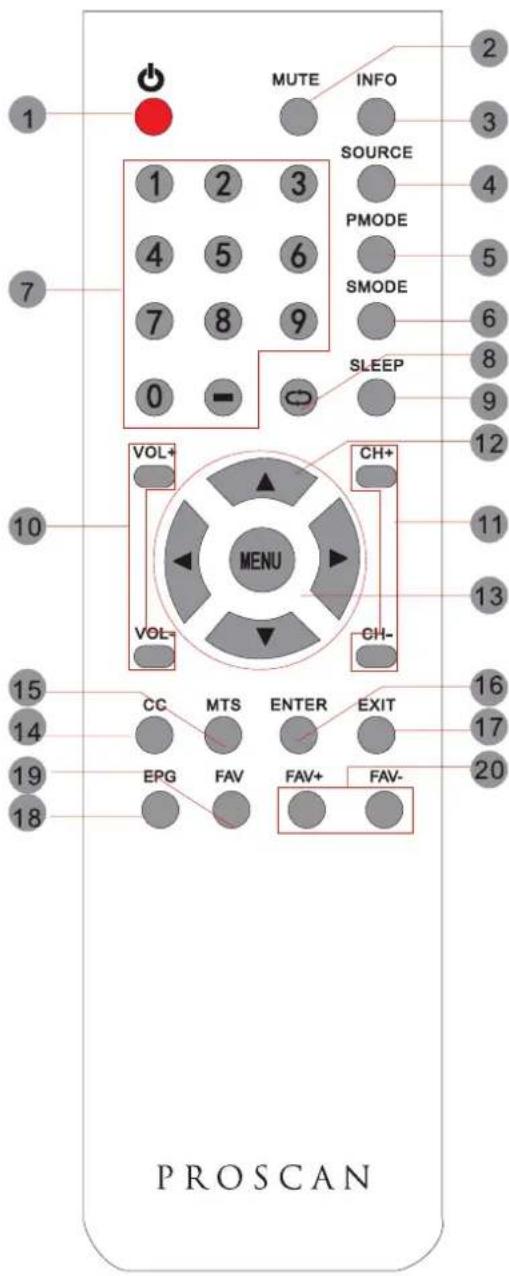

TELECOMMANDE

Universal Remote Code: 1218
(Universal Remote Control n'est pas inclus.)

1. EN VEILLE

Pour allumer la Tele oumettre la Tele en mode veille.

2. MUTE

Appuyez ce bouton pour rendre le son muet ou restaurer le son muet.

3. INFO

Affiche les informations du programme que vous regardez.

4. SOURCE

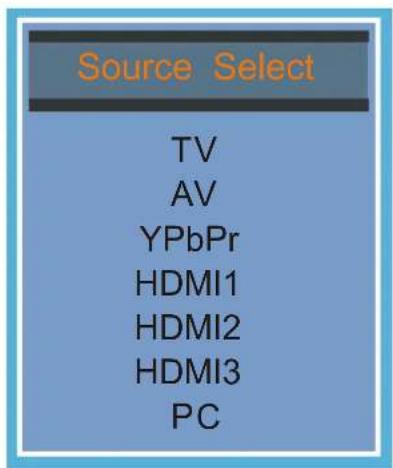

Appuyez ce bouton pour selectionner une entree source.

5.PMODE

Appuyez ce bouton pour selectionner un mode d'image pour différents qualités d'images.

6. SMODE

Appuyez ce bouton pour selectionner le réglage de son pour différents effets sonores.

7.0-9

Vouspermet dechangera chaine de laTélé.

8.

Changer entre les chaînes précédent et actué.

9. SLEEP

Pour configurer la durée de temps avant que la Tele s'eteigne automatiquement.

10. VOL+/VOL-

Augmente/diminue le volume.

11. CH+/CH-

Pour aller à la chaîne suivant/préciédente en mode Télé.

12. Haut/Bas/Gauche/Droite

Pour déplacer le curseur vers le haut/vers le bas/vers la gauche/vers la droite quand vous faites un besoin.

13.MENU

Affiche le Menu OSD de la Tele.

14. CC

Appuyez le bouton pour entrer en mode CC.

15.MTS

Pour changer entre STEREO, MONO et SAP. S'il n'y a peu langage valable pour le signal receptionné, l'audio de l'LED Display changera en mono.

16. ENTER

Appuyez sur pour confirmer les selections sur un écran de menu.

17. EXIT

Appuyez ce bouton pour quitter ce qui est affiché à l'écran.

18. EPG

Appuyez sur ce bouton pour selectionner le guide electronique des programmes en mode DTV.

19. FAV

Appuyez sur ce bouton pour afficher la liste des favorsis.

20. FAV+/FAV-

Appuyez sur ce bouton pour passer par la liste de canaux FAV.

GUIDE DER F R E N C E DES COMMANDES

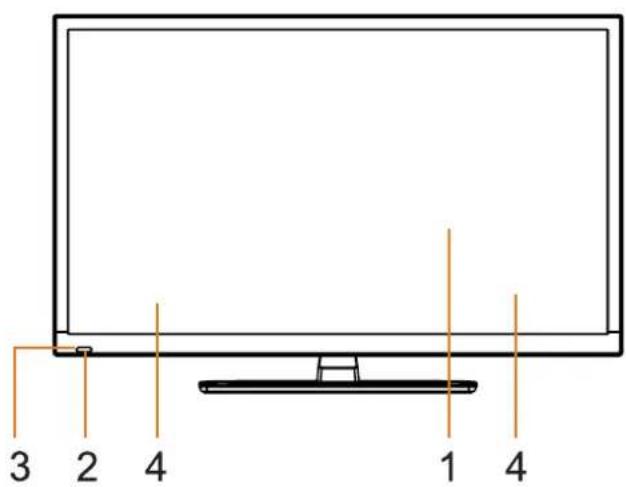

VUE DE DEVANT

1. ran couleurà C.L.
   2.Cauteur det l commande

Ne bloquez pais l'acc s c c capteur sinon la t l commande ne fonctionne pais.

3.Indicateur STANDBY

Indique si I'appareil est EN CIRCUIT ou en mode de VEILLE (hors circuit).

Voyant allumé : L'appareil est en standby.

Voyant éteint : L'appareil est allumé.

1. Haut-palears

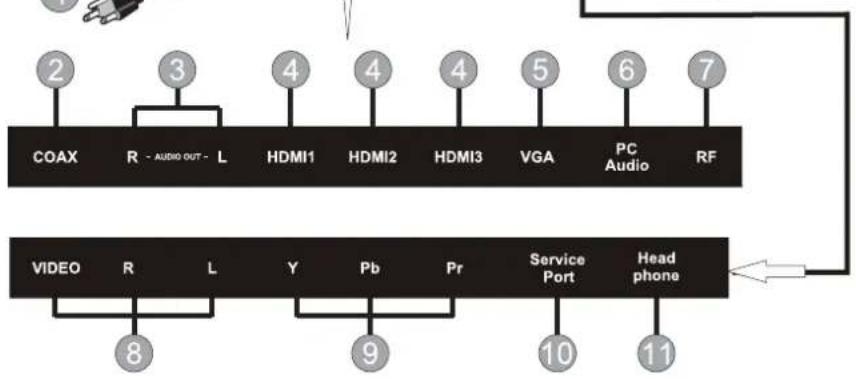

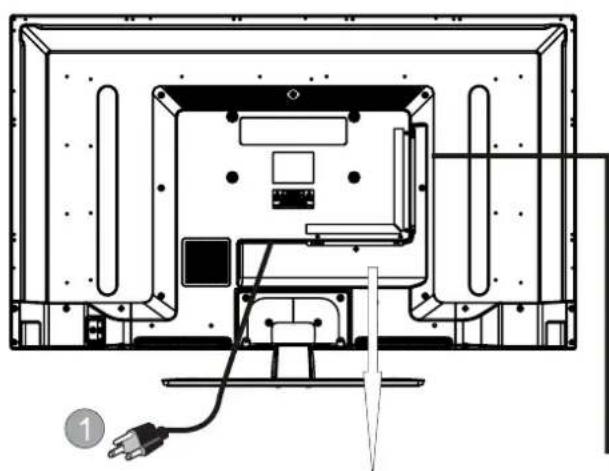

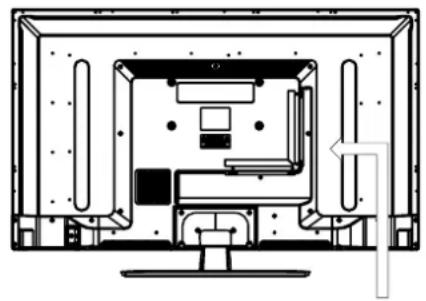

VUE ARRIERE

1.Cordon d'alimentation

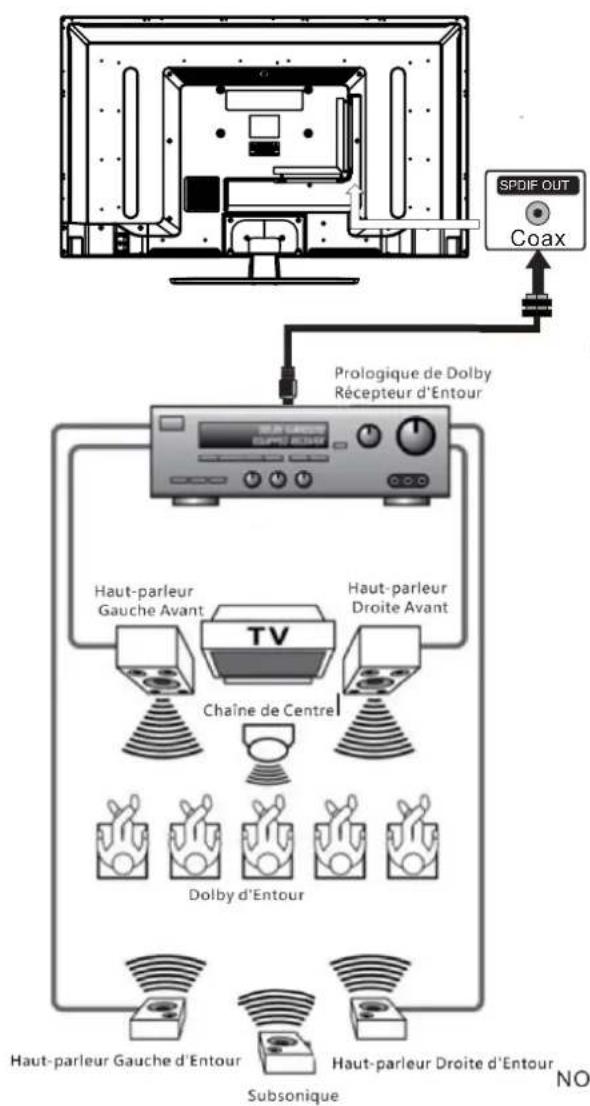

2.Coax OUT
3.AUDIO OUT

(Hors-connexion est cet audio pour l'envoi signal de sortie audio analogique à l'équipement 2e.

Le rouge est pour le canal droit, le blanc est pour le canal gauche.)

4.Prise d'entre HDMI
5.Prise d'entre PC IN VGA
6.Prise d'entre e audio PC
7.TV ANTENNA
8.Prise d'entre AV
9.Prise d'entre e COMPONENT IN
10. Service Port
11.Headphone

GUIDE DE R F R E N C E DES COMMANDES

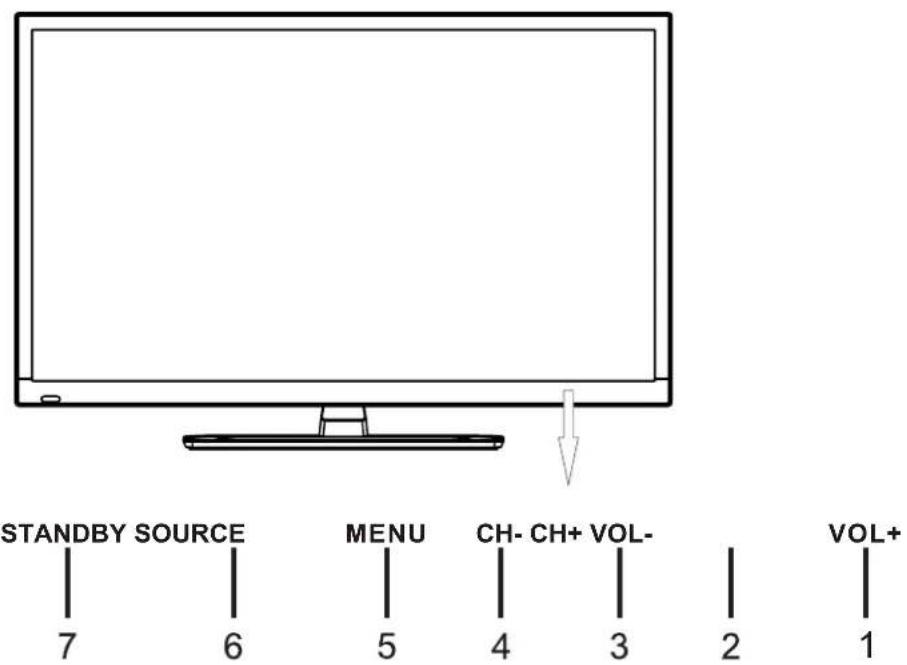

VUE DE DEVANT

1. Touche VOL+

Presse pour diminuer le niveau sonore.

1. Touche VOL

Presse pour augmenter le niveau sonore.

3.Touche CH+

Appuyez pour changer les chaînes de télévision et plus

sLECTIONS de faits saillants sur I'ecran du menu.

4.Touche CH

Appuyez pour changer les chaînes de télévision et vers le bas

sLECTIONS de faits saillants sur I'ecran du menu.

1. Touche MENU

Presse pour acc s a u menu TV et en sortir.

1. Touche SOURCE

Appuyez sur pour selectionner la source d'entrée.

1. Touche STANDBY

Appuyez pour allumer l'unit o u la placer en mode VEILLE (OFF).

CONNEXIONS

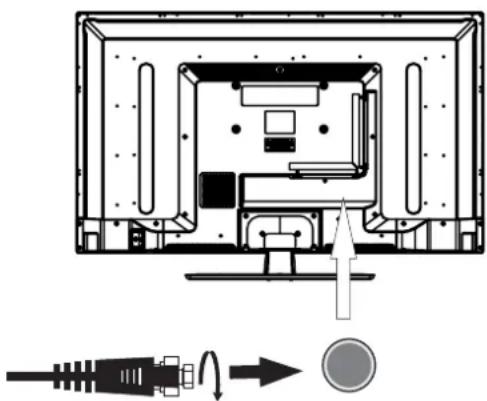

CONNEXION D'UNE ANTENNE TV / CABLE / SATELLITE

Pour capter les cha nes de tel vision ad quatement, il faut recevoir un signal provenant de l'une des sources suivantes:

-Antenne int rieure ou ext rieure
-Rseau dcablodistribution
-Rseau satellitaire

REMARQUE

Nous conseillons l'utilisation d'une antenné fixe ext rieure pour la r ception d'missions TV provenant d'une antenné mettrice. Si vous devez utiliser une antenné temporaire, assurez-vous d'en acheter une d'une capacité suffisante pour capter les signaux faibles. Une antenné temporaire ne produit le signal aussi efficacement qu'une antenné fixe que lorsque l'appareil est proche d'un metteur.

CONNEXION D'UN COMPOSANT A/V

Raccordement d'un apparéil auxiliaire tel que magn toscope, cam scope, syst me satellite, cablodistribution, etc.

Cable de satellite, cablodistribution

ou antennet l vision dans I

borne TV ANTENNA (cable non compris)

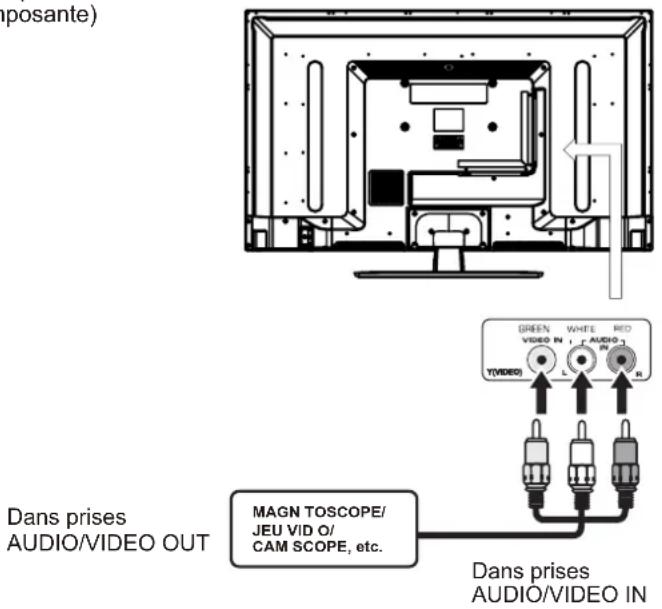

RACCORDEMENT D'APPAREILS SORTIE VIDEO COMPOSITE

Raccordement d'appareils A/V tels que magn toscope, jeu video ou cam scope :

Connexion un magn toscope / jeu video / cam scope

Raccordez un cable AUDIO /VIDEO (non compris) comme montr :

Assurez-vous de raccorder le cable ducomposant (AUDIO et VIDEO OUT) aux entrés

AV IN de cet apparéil.

REMARQUE

1. Veuillez vous reporter au manuel d'utilisation du composant auxiliaire pour de plus amples renseignements.
2. Entre video composite

(partagé avec composante)

CONNEXIONS

RACCORDEMENT DUNE 'SOURCE HAUTE D'FINITION (HD) A L'AIDE D'UNE CONNEXION DE COMPOSANT

Les apparèils haute d finition (HD) sortie vid o en composantes se raccordent l'entre e YUV :

Raccordez un c ble vid o en composantes et un c ble audio (non compris) comme montr

Assurez-vous de raccorder le c ble vid o en composantes et le c ble audio de l'appareil auxiliaire

(Y Pb Pr OUTet AUDIO OUT) cet appeareil COMPONENT.

REMARQUE

Quand vous connectez un lecteur de DVD une t l vision, la r solution de l'imagne ne depend que la r solution supporte par le lecteur de DVD bra Les r solutions des lecteurs de DVD varient de 480i 1080i, et cette t l vision peut supporter des lecteurs DVD jusqu'une r solution maximum de 1080i.

*Peut exiger un abonnement pour la r ception de chanes HD.
V rifiez au prs de suaive fournisseur de c blodistribution/satellite pour de plus amples d tails.

Dans prises AUDIO IN

Dans prises VIDEO OUT en COMPOSANTES Dans prises AUDIO OUT

SOURCE HD sortie vid o en
composantes (convertisseur de
c blodistribution num rique*,r cepteur satellite* ou synthoniseur HD der cption en direct auxillaire)

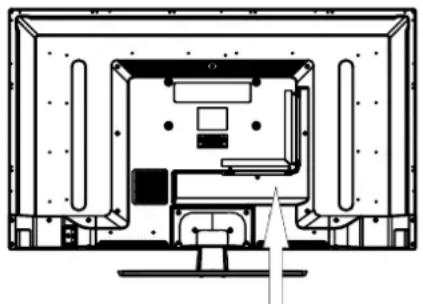

RACCORDEMENT D'UNE SOURCE HAUTE DÉFINITION (HD) À L'AIDE D'UNE ConnEXION HDMI

La liaison HDMI (Interface multimédia haute définition) supporte les signaux video et audio grâce à une seule connexion numérique pour utilisation avec lecteurs DVD, téléviseurs numériques, boîtiers décodeurs et autres apparèils AV numériques. La liaison HDMI a été mise au point pour offrir les technologies de protection de contenu numérique à bande passante élevée (HDCP) ainsi que l'interface video numérique (DVI) en une Specification. Le HDCP sert à protéger le contenu numérique émis et capté par des affichages conformes à DVI ou HDMI.

La liaison HDMI permet le support de signal video standard, amélioré ou haute définition plus le support de signal audio allant de standard à ambiophonique multi-canaux. La liaison HDMI procure un signal video numérique non compré, bande passante jusqu'à 2,2 Go/s (à signaux HDTV), un connecteur (au lieu de plusieurs cables et connecteurs), et la communication entre la source AV et les apparèils AV tels que des téléviseurs numériques.

Raccordez un cable HDMI (non compris) comme montré :

Assurez you de raccorder le c ble provenant de la source (HDMI OUT) cet apparéil (HDMI IN)

SOURCE HD sortie video en composantes (convertisseur de cablodistribution num rique*, raceteur satellite* ou syntoniseur HD de racection en direct auxiliaire)

CONNEXIONS

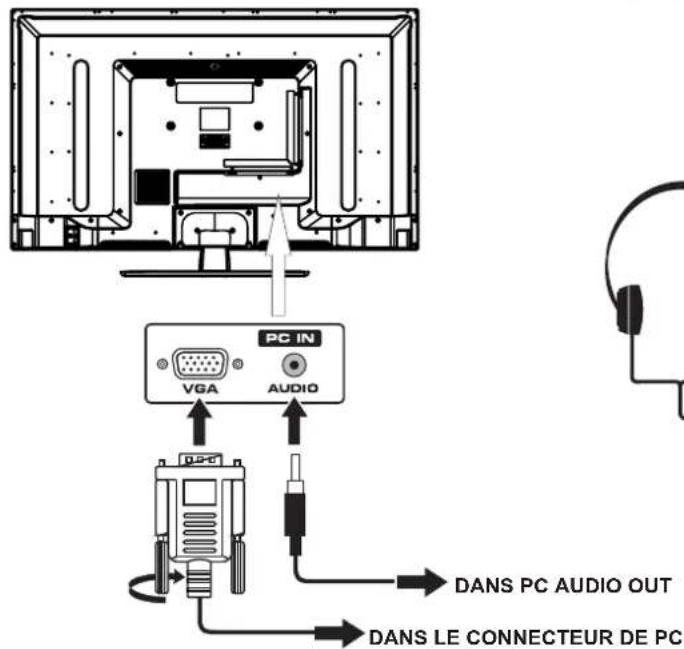

CONNEXION D'UN PC

Raccordez le connecteur D-SUB PC/VGA 15 broches de votre ordinateur l'entre e D-SUB PC/VGA 15 broches sur cet apparéil l'aide d'un c ble pour monitér et d'un c ble audio (non compris) comme montr Assurez-vous de raccorder le c ble de l'ordina (PC Connector et AUDIO-PC out) cet apparéel (VGA et AUDIO - PC IN)

CONNECTING HEADPHONES

• Baissez le volume avant de brancher le casque d'écoute, puis reglez le volume au niveau désiré.
• Quand un casque d'écoute est branché, aucun son ne provient des haut-parleurs avant.

REMARQUE

Évitez d'écouter dessons à un niveau élevé pendant une longue période de temps. Ceci peut vous être nuisible et entrainer une perte d'ouie.

Casque d'course
(fiche diam tre de 1/8 po [3,5 mm])
non compris

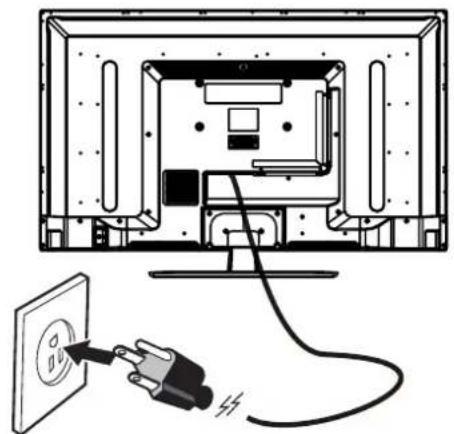

RACCORDEMENT DU CORDON D'ALIMENTATION

Voussoupiezallumervotepoede televisionavantdeyouassurerquelecordond'alimentation estinserewell.Atlemememtspssilvousplaitverifiezque la tension nominale de vourree appearedcorrespondaàlatension locale.

REMARQUE

Vers une prise murale

CONNEXIONS

Connector à un Systeme d'Audio de Théâtre Domestique

Pour la MEILLEURE performance d'audio Connecter à un Systeme de Théâtre Domestique Le Dolby Numérique permet de délivrer la stéreo de 2 chaînes optimale ou la stéréophonie avec 5 chaînes discretés de gamme complète plus d'une sixième chaîne pour le diffuseur subsonique. Appreciez la reproduction d'audio optimale à l'aide de votre système avec un amplificateur de Dolby Numérique en incorporent une entrée coaxiale numérique. Connectez un cable numérique optionnel directement à la sortie d'audio Coax de télévision afin d'écouter par l'intémediaire de toutes les entrées à l'exception de VGA.

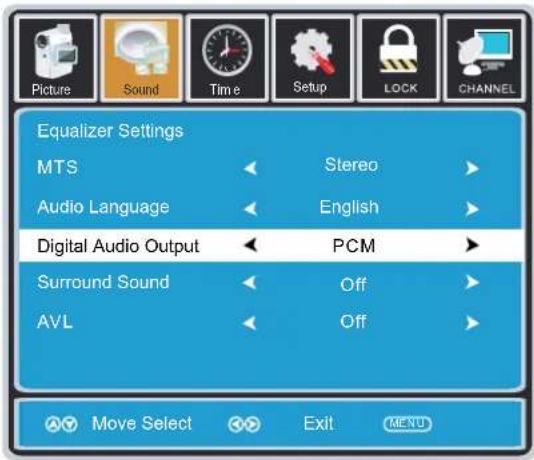

Comment Régler la Sorite Numérique

Appuyez sur le bouton MENU sur la télécommande.
Appuyez sur le bouton de flèche droite▶ pour selectionner AUDIO.
Appuyez sur le bouton de flèche basse▶ pour souligner le type SPDIF▶ Raw ou PCM*.

Cable numérique optionnel

NOTE: Référez-vous au Manuel d'Utilisateur associé à votre équipement de théâtre domestique pour les configurations d'audio recommandées.

MONTAGE MURAL

MONTER / DEMONTER LE STAND DE BASE

AVERTISSEMENT: L'écran à est très fragile, et doit être protégé à tout moment lors de la dépose du support de base. Veillez à éviter tout contact entre tout object dur, pointu ou susceptible d'égratigner ou d'endommager l'écran à. N exercez PAS de pression, à aucun moment, sur l'arrête de l'appareil car ceci pourrait fêler l'écran.

1. Débranchez tout cable ou cordon de l'article.
2. Posez I appareil sur une surface plate, de façon que I arrriere soit face vers le haut, et placez un article doux et coussiné (tel une couverture ou de la mousse épaisse)sous I écran.
3. Pour démonter le stand de base, desserrez les vis des trous et puis mettez-le au dos pour enlever le stand de base.

MONTAGE SUR LE MUR

Cet apparéil à conformité VESA est conçu pour se poser au mur à l'aide d'un nécessaire de pose conforme à VESA de 8'' × 4'' po (200 mm x 100 mm) destiné aux téléviseurs à écran plat (vendu séparation). Posez cet apparéil selon les instructions comprises avec le nécessaire de pose.

Longueur de la vis ne doit pas dépasser 10mm

REMARQUE

Démontez le stand de base avant le montage mural de l'appareil.

INSTALLATION RAPIDE

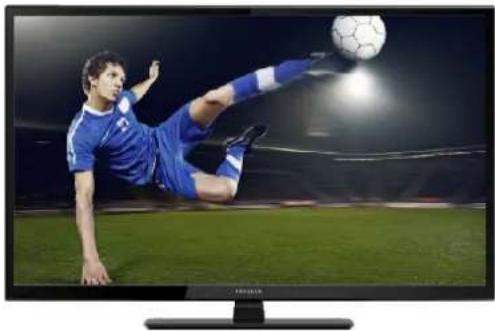

MISE DE L'APPAREIL DANS UNE PLACE PROPRE

Placez-vous appeareil sur une surface tr s s table avant la mise en circuit initiale.

Pour viter un risque de dangere, n'exposez pascetlviseur del'eau ni u ne source de chaleur (parrex.: Lampe, bougie,radiateur).

Ne bloquez pàs lâ grille d'â rátion l'ârri re et l'aissez des espâces libres suffisants tout âutour de l'âppareil, comme montr c i-dessous.

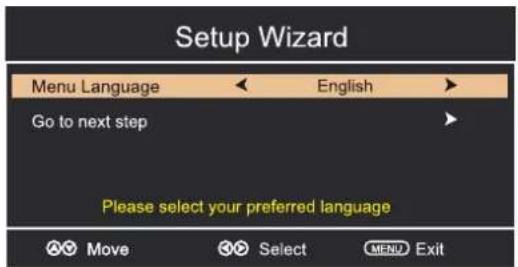

MISE EN CIRCUIT INITIALE DE L'APPAREIL

Après avoir initialement connecté votre antennne de TV ou cable (boîte de haut non établie), allumez le téléviseur.

Un écran s'affichera et vous demandera de fonctionner un CHANNEL AUTO SCAN pour chercher et receivevoir leschains numériques disponibles.C'est la où vous selectionnerez les options de l'antenne et fonctionner le CHANNEL AUTO SCAN.

Les chaînes seront conservées dans le tourneur de TV.
Pressez le touche MENU sur la télécommande.
Utilisez les touches pour défilier et souligner le mode channel.
Pressez le touche pour souligner AIR / CABLE.

SELECTION DE SOURCE

1.Presse le touche SOURCE sur la telecommande. 2.Useise le touche ou pour selectionner les options (TV,AV,YPbPr,HDMI1,HDMI2,HDMI3,PC) et selectionner un des eux en utilisantle touche ou le touche ENTER. (L'ecran changera a la source que vous desirez).

REMARQUE

Avant de regarder, veuillez vous assurer que tous les cables et tous les dispositifs nécessaires sont connectés.

R GLAGE INITIAL DUT L VISEUR

MENUCHANNEL

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur / pour selectionner CHANNEL dans le menu principal, il mettra l'accent sur la première option.

AIR/CABLE

Cette fonction vous permet de basculer entre l'air ( comme l'utilisation de l'antenne) et le cable.

AUTO SCAN

Cette fonction recherche automatique les canaux pour vous.

FAVORIS

Cette fonction donne la liste des favors de chaînes ajoutées par vous.

LISTEDES CHAINES

Cette fonction affiche la liste des chaînes mémorisées.

AFFICHER/MASQUER

Cette fonction vous indique si vous avez besoin pour le canal à sauter.

NUMERO DE CHAINE

Cette fonction vous indique quel canal vous trouvez actuellesment.

LABEL CANAL

Cette fonction permet de modifier le nom du canal.

S'il vous plaift noter:

Les options de canaux ne sont disponibles que lorsque vous selectionnez TV comme source.

Lorsque vous ouvrez le menu OSD à d'autres sources (HDMI, YPbPr, AV, PC),ces options seront grisées.

R GLAGE INITIAL DUT L VISEUR

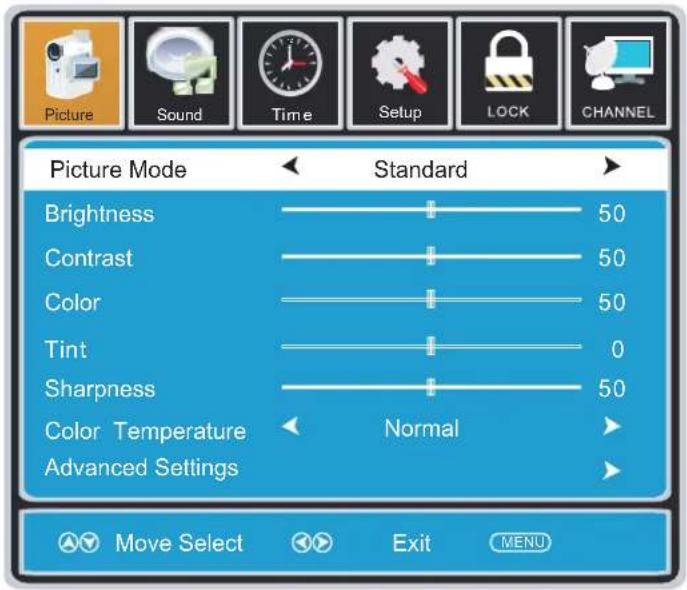

MENU IMAGE

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur la touche / pour selectionner IMAGE dans le menu principal, il mettra l'accent sur la première option.

MODE IMAGE

Cette fonction permet de modifier différents modes de couleur du télévisuer.

LUMINOSITE

Cette fonction modifie détails de l'image dans des couleurssons.

CONTRASTE

Cette fonction modifie la différence entre les objetssons et claires.

COULEUR

Cette fonction permet de modifier la quantité de couleur dans l'image.

TEINTE

Cette fonction permet de modifier la balance des blancs de la couleur.

NETTETÉ

Cette fonction permet de modifier la qualité d'image.

TEMPERATURE DE COULEUR

Cette fonction permet de regler la température de couleur du téléviseur, ce qui donne chaud, normal, cool.

RéGLAGES AVANCÉS

a) FORMAT Cette fonction permet de modifier les différents aspects de la vente du télévisuer. (Aspects à inclure large, zoom, cinema, normal).
b) Reduction du bruit Cette fonction reduit la pixellisation en général en se brouillant.
c) CONTRASTE DYNAMIQUE Cette fonction permet au téléviseur d'ajuster automatiquement le contraste du téléviseur en fonction de l'image que vous visuaisez.

R GLAGE INITIAL DUT L VISEUR

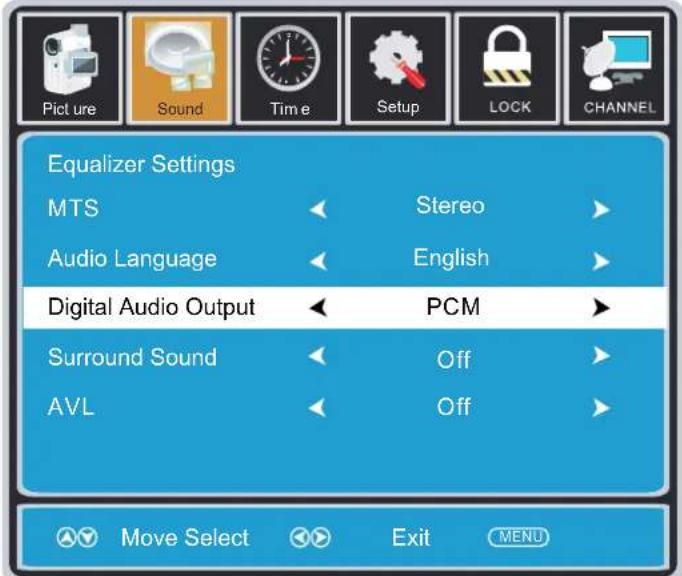

MENUSON

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur / pour selectionner SON dans le menu principal, il mettra l'accent sur la première option.

RéGLAGES DE L'ÉGALISEUR

Cette fonctionnalité permet à l'égaliser un interne des haut-parleurs.

Vou pouve regler les parametes individuellement ou utiliser les preset (standard, musique, cinema, sport, utiliseur).

MTS

Cette fonction permet de regler la programmation audio secondaire dans les canaux analogiques.

LANGUE AUDIO

Cette fonction permet de régler la programmation numérique audio secondaire dans les canaux numériques.

SORTIE AUDIO NUMERIQUE

Cette fonction permet de regler la sortie audio numérique.

SURROUND SOUND

Cette fonction permet de régler l'effet surround tridimensionnel ou désactiver (pour haut-parleurs seulement).

AVL

Cette fonction permet de régler le niveauur automatique de volume qui permet de protégger le volume de publicités excessivement bruyants.

S'il vous plaift noter:

LANGUE AUDIO MTS et dépendent de l'appui de la station de radiodiffusion et ne sont disponibles que sous la source TV.

R GLAGE INITIAL DUT L VISEUR

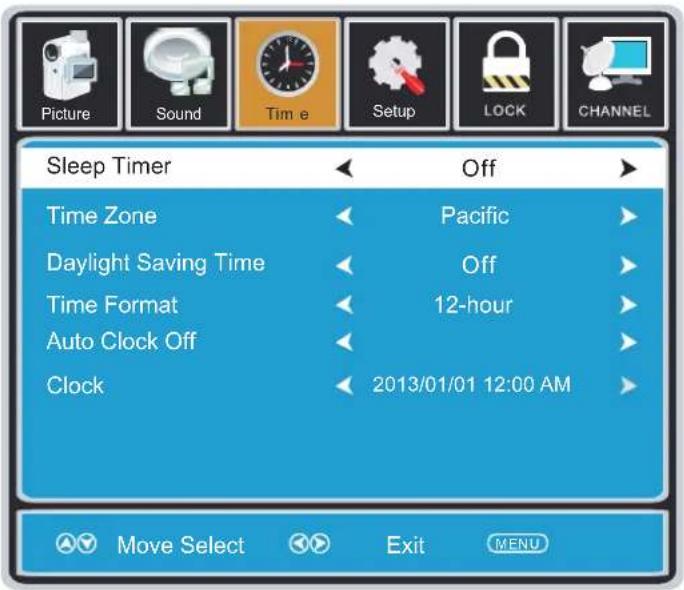

HEURE MENU

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur / pour selectionner HEURE dans le menu principal, il mettra l'accent sur la première option.

SLEEP TIMER

Cette minuterie coupe automatiquement le téléviseur hors tension à l'heure prévue.

TIME ZONE

Cette option permet d'ajuster le fuseau horsaire mondial pour le téléviseur.

L'heure d'été

Cette option active ou désactive la fonction heures d'été.

FORMAT DE L'HEURE

Cette option permet de regler le format d'affichage de l'heure.

HORLOGE AUTO

Cette option permet au télévisuer de synchroniser le temps avec l'antenne. (Mettez-le sur AUTO, si vous avez une antennae attachee a la TV.If you've cable ou satellite ou autre chose s'il vous plaift utilisez make HORLOGE AUTO-vous est eteint)

HORLOGE

Cette option permet de regler l'heure et la date de la nécessite TV.vous pour désactiver AUTOCLOCK pour utiliser cette fonction.

S'il vous plaift noter:

La fonction TIME ne conserve une heures précise si le téléviseur est branché sur une source d'alimentation. Si le téléviseur est débranché ou la barrette d'alimentation est étant, l'heure du téléviseur ne sera pas précis.

R GLAGE INITIAL DUT L VISEUR

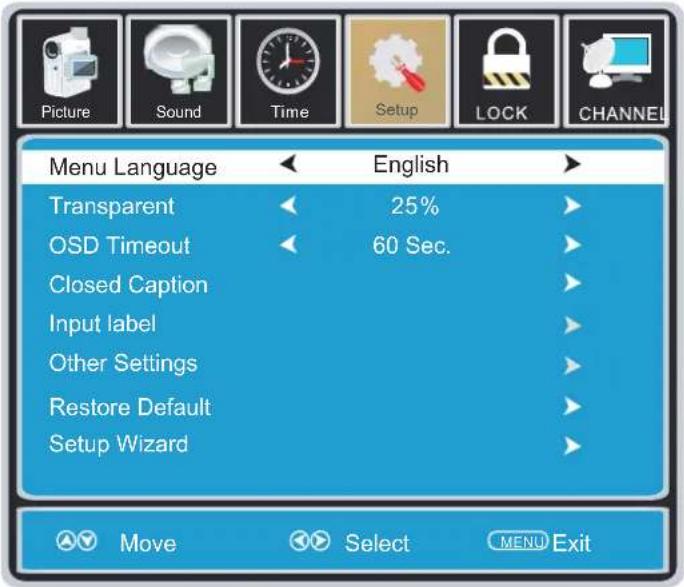

MENUDECONFIGURATION

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur la touche / pour selectionner SETUP dans le menu principal, il mettra l'accent sur la première option.

LANGUE MENU

Cette option modifie la langue du menu OSD du téléviseur.

TRANSPARENT

Cette option modifie la transparence du menu permettant de fond des images de télévision de montré à travers.

TIMEOUT OSD

Cette option modifie le temps qui menu OSD du téléviseur se met automatiquement hors tension.

Sous-titrage

Cette option affiche les mots sur le téléviseur.

Étiquette d'entrée

Cette option modifie les noms des sources de vos préférences personnelles.

AUTRES RÉGLAGES

Cette option permet de régler diverses options du téléviseur.

AUDIO ONLY-Cette option desactive I'ecran pendant que le son joue encore.

RESTAURER PAR DEFAULT

Cette option restaure tous les changements dans l'arriere menu OSD aux valeurs d'usine par défaut.

ASSISTANT DE CONFIGURATION

Cette option permet au téléviseur de vous montré l'assistant de configuration du téléviseur.

S'il vous plaft noter:

Le sous-titrage est disponible uniquement sous AV et ports TV.

Le sous-titrage dépend de l'appui de votre programme TV. Parfois, en raison à la chaine TV ou le signal, sous-titrage ne sera pas disponible.

Aux Etats-Unis, le sous-titrage en vertu signaux analogiques est CC1.

Aux Etats-Unis, le sous-titrage dans le signal numérique est Service1.

R GLAGE INITIAL DUT L VISEUR

VERROUILLAGE MENU

Appuyez sur le bouton MENU pour afficher le menu principal.

Appuyez sur / pour selectionner LOCK dans le menu principal, il mettra l'accent sur la première option.

Appuyez sur "0000" pour le mot de passer de verrouillage.

CHANGER MOT DE PASSE

Cette option vous permet de modifier le mot de passer du menu LOCK.

SYTÉME DE VERROUILAGE

Cette option permet de verrouiller et de filtrage parental pour la télévision.

US NOTATION

Cette option fibre de programmation de télévision americaine et des films.

CANADA COTE

Cette option fille audimat CANADA.

RéGLAGE RRT -

Cette fonction est un contrôle téléchargeable Note basee sur des émissions de télévision. Avec le passage des émissions de télévision vers le numérique, les changements futurs, et des améliorations dans la façon dont les émissions de télévision sont conçus pour le contenu sont possibles.

RAZ RRT

Cette option permet de réinitialiser les paramètres RRT5.

S'il vous plaît noter:

S'il you plait se reférer à le classement pour plus d'informations sur les définitions de puissances.

Note teléchargeable et claires données teléchargeables peuvent être grises en fonction tations

Tvs le support. RRT5 options sont basées sur des émissions de télévision, si elle est grisée, alors il n'est pas disponible dans votre région.

MODE D'AFFICHAGE

FORMATS INFORMATIQUES

Mode D'entree Pour Le Support Du PC
Résolution	Fréquence De Scan Horizontale (KHz)	Fréquence De Scan Verticale (Hz)	Format
640 80 4	31.5	60.0	DOS
800 x 600	35.1	56.2	VESA
800 x 600	37.9	60.0	VESA
1024 7x 68	48.4	60.0	VESA
1360 7x 6	47.7	60.0	VESA
1920 x 1080	66.6	60.0	VESA

REMARQUE:

Ce produit ne supporte pas le mode d'affichage non listed ci-dessus.

Afin d'obtenir le meilleur effet d'affichage, veuillez selectionner les 6 modes d'affichage des signaux en trées listedes ci-dessus.

A cause de la différence des pilotes d'affichage des signaux sortis (en particulier les sorties de signal non standard), l'image affichée pourrait avoir un peu d'interfERENCE qui pourrait être régée au moyen sur le menu PC.

Pour prolonger la durée de vie de cet apparéil, veuilles régler votre ordinateur au mode de gestion d'alimentation.

FORMATSVIDEO

Mode D'entree Pour Le Support Du COMPOSENT / HDMI
Résolution	Fréquence De Scan Horizontale ( KHz )	Fréquence De Scan Verticale (Hz)	Format
720 480	31.47	59.94	480 i
720 480	15.734	59.94	480 p
1280 720	37.5	50	720 p
1280 720	45	60	720 p
1920 1Q80	31.25	50	1080 i
1920 1Q80	33.75	60	1080 i
1920 1Q80	27	24	1080 p
1920 1Q80	56.25	50	1080 p
1920 1Q80	67.50	60	1080 p

REMARQUE:

Les formats listed ci-dessus dépendant aussi des dispositifs AV que vous y connectés. Avant de connecter cet apparéil avec les autres dispositifs, veuilles dire soignement les instructions et vous assurer que tous les cables nécessaires sont connectés.

Cet appeareil pourrait ne pas etre compatible avec les autres formats qui ne satisfont pas aux conditions ci-dessus.

CARACT RISTIQUES

Modèle Description 40" LED TV
Panneau	Type panneau	LED Panel
	Taille diagonale	40 p ouces
	Format écran	16:9
	Résolution	1920 x 1080
	Luminosité	300 nit
	Contraste	4000:1
	Angle de vue	178(H)/178(V)
	Temps de réponse	8 ms
	Couleur maximale	16.7M Couleur
Systèmes	Système couleur	ATSC/QAM/NTSC
	Système son	M
	Système audio	BTSC
	Sortie son	G/D Parleu :10 W + 10 W
CricsEntrée /sorite	Entrée RF	Terminal externe 75 ohms
	Entrée HDMI	Vidéo:480i,480p,720p,1080i,1080p.Audio:Deux chaînes linéaires PCM 32,44.1 et 48kHz,16,20 et 24 bits
	Entrée PC-RGB-	D sub 15pin-G 0 7Vp p 75ohms: . . .B 0 7Vp p 75ohms: . . .R 0 7Vp p 75ohms: . . .
	Entrée Video composite	1.0 Vp-p, 75ohms RCA
	Entrée composant/Y Pb Pr	RCAY: 1.0 Vp-p, 75ohms, 0.3V synchronique négatifPb: 0.7Vp-p, 75ohmsPr: 0.7Vp-p, 75ohms
	Entrée son	AV AUDIO: For CVBS and Component Audio inputPC AUDIO: For PC RGB Audio input500mV rms, Impedance: 20k ohms
Alimentation	Exigence alimentation	100-240V~ 50/60Hz
	Consommation d'énergie	65 W

*Ce manuel n'est que pour votre reférence.

Les specifications sont soumises à la mise à jour sans notice préalable.

GUIDE DE D PANNAGE
SYMPTÔME	CAUSE(ET SOLUTION)
T L VISEUR
Image de mauvaise qualit neige, surimposition d'images, distorsion, image floue)	Vérifier l'emplacement de l'antenne et la régler si nécessaire.Câble d'antenne bien raccordé ?Câbles d'entrée bien raccordés ?
Pas de so.	Augmenter le volume.V riffier si la fonction de coupure du son a t mise en service avec la t l commande.
Image en noir et blanc.	Vérifier le réglage de l'image sur le menu de réglage.Vérifier si l'émission regardée est transmise en couleur et pas en noir et blanc.
Ni image ni son.	Appareil branché dans une prise CA ? Appareil mis en circuit ?Mode TV en service ?Essayer une autre chaîne pour éliminer la possibilité d'un dérangement de station.Vérifier si l'antenne est raccordée correctement.Augmenter le volume.Vérifier si l'antenne ou la source audio/vidéo fonctionnement correctement.Vérifier si tous les cables sont raccordés correctement.Vérifier s'il y a des interférences locales.
Taches de couleur sur l'image	Appareils lectriques non blind s causant des parasitesproximit ?Mettre le téléviseur hors circuit pendant 30 minutes et Essayer de nouveau.
Une touche de fonction sur le panneau ne fonctionne pas.	Un ph nom ne d ' lectrostatique peut causeur un d r glement;mettre l'appareil hors circuit puis le remettre en circuit.D brancher le cordon d 'alimentation CA et le brancher de nouveau.
Le panneau de surveillance d'écran devient chaud	Le téléviseur LED prend à l'intérieur la lumière phosphorique. Il pourrait augmenter la température de l'écran dans quelques cas. Ce n'est pas un défaut.
Points anormaux	Points noirs et points lumineux pourraient apparaître à l'écran LED. C'est la propriété structurale du panneau LED et ce n'est pas un défaut.
Bandes à l'écran	Le réglage de la phase d'impulsion pourrait réduire les bandes (RGB in).
Le haut de l'écran devient chaud.	Il pourrait se survenir pendant un fonctionnement depuis très longtemps. Ce n'est pas un défaut.
Impossible de sélectionner une certaine chîne	La châne pourrait être sautée. Choisissez cette châne en scélectionnant directement les touches de la télécommande.
Affichage en désordre lors d'allumer	Ce serait généra cause de l'intervalle très courte entre l'allumage et l'éteinte.Débranchez l'alimentation et redémarrez.
