Type de produit	Haut-parleur passif 2 voies
Modèle	ACE12
Marque	Fender
Réponse en fréquence	70 Hz – 18 kHz
Impédance d'entrée	8 Ω nominale
Puissance admissible (EIA RS-426B)	300 W continue, 600 W programme, 1 200 W crête
Sensibilité (1 W/1 m)	97 dB
Niveau sonore max à 1 m	119 dB
Woofer	12 pouces (305 mm), bobine 3 pouces (76,2 mm) en aluminium
Tweeter	Tweeter à compression avec diaphragme titane de 44 mm et guide d'onde
Trompe	Rotative, dispersion 90° x 60°
Dimensions (H x L avant x L arrière x P)	620 x 415 x 120 x 382 mm
Poids	18 kg
Matériau de l'enceinte	Polypropylène moulé injecté, amortissement élevé
Connecteurs	Jack 6,35 mm et Speakon NL4 (4 broches, câblés en parallèle)
Embase de pied	35 mm (1 3/8 pouce) en aluminium
Grille de protection	Acier haute résistance
Fonctions principales	Filtre passif 2 voies avec protection du tweeter, trompe rotative, connecteurs multiples pour chaînage
Entretien et nettoyage	Ne pas exposer à la pluie ou à l'humidité. Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Fixation au sol ou au mur obligatoire pour éviter les chutes. Ne pas empiler plus de deux enceintes. Vérifier la stabilité.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Confier toute réparation à un professionnel qualifié.
Informations générales	Conçue pour sonorisation professionnelle, utilisable en enceinte principale ou retour de scène.

FOIRE AUX QUESTIONS - ACE12 FENDER

Quelle est la puissance maximale supportée par l’enceinte ACE12 ?

L’enceinte ACE12 supporte une puissance continue de 300 W, une puissance programme de 600 W et une puissance crête de 1 200 W selon la norme EIA RS-426B.

Comment brancher plusieurs enceintes ACE12 en parallèle ?

Utilisez les connecteurs Jack 6,35 mm ou Speakon NL4 (câblés en parallèle) pour chaîner les enceintes. Ne jamais utiliser les deux connecteurs comme entrées simultanément. L’impédance totale diminue : 2 enceintes = 4 Ω, 3 enceintes = 2,6 Ω, 4 enceintes = 2 Ω. Veillez à respecter l’impédance minimale de votre amplificateur.

Comment orienter la trompe du tweeter pour changer la dispersion ?

Retirez les quatre vis aux coins de la trompe, tirez-la légèrement pour la faire pivoter sans débrancher les câbles, puis revissez. En orientation horizontale, la dispersion est de 90° horizontal x 60° vertical ; en verticale, 60° horizontal x 90° vertical.

Quelles sont les précautions de sécurité à respecter lors de l’installation ?

L’enceinte doit être solidement fixée au sol ou au mur pour éviter tout basculement. En extérieur, utilisez des sacs de sable sur les pieds. Ne pas empiler plus de deux enceintes. Assurez-vous que la surface est stable, rigide et de niveau. Éloignez les câbles pour éviter les chutes.

Puis-je utiliser l’enceinte ACE12 comme retour de scène ?

Oui, placez l’enceinte sur son côté et orientez la trompe du tweeter en position horizontale pour une couverture large. La dispersion sera alors de 90° horizontal et 60° vertical.

Quels types de câbles utiliser pour relier plusieurs enceintes ?

Pour une enceinte jusqu’à 7 m : câble 1 mm² ; 15 m : 1,3 mm² ; 30 m : 1,6 mm². Pour deux enceintes, augmentez la section d’un cran (ex : 7 m -> 1,3 mm²). Plus il y a d’enceintes, plus la section doit être élevée pour éviter les pertes.

Comment nettoyer l’enceinte ACE12 ?

Utilisez un chiffon sec pour dépoussiérer la surface. N’utilisez pas de solvants ni de produits liquides. Ne pas exposer l’enceinte à la pluie ou à l’humidité.

Que faire en cas de problème de performance ou de dommage ?

Si l’enceinte ne fonctionne pas normalement, a été exposée à la pluie, est tombée ou si le baffle est endommagé, confiez-la à un réparateur qualifié. L’appareil ne contient aucune pièce réparable par l’utilisateur.

Quelle est la sensibilité de l’enceinte ACE12 ?

La sensibilité est de 97 dB SPL (1 W/1 m), ce qui permet d’obtenir un niveau sonore élevé avec une puissance modérée.

Puis-je utiliser l’enceinte en extérieur ?

Oui, mais avec précaution. Assurez-vous qu’elle soit protégée de la pluie et stabilisée contre le vent (ex : sacs de sable sur les pieds). Évitez les projections d’eau et l’exposition à l’humidité.

MODE D'EMPLOI ACE12 FENDER

Ce symbole prévient l'utilisateur de tensions secteur dangereuses présentes dans l'appareil.

Ce symbole conseille à l'utilisateur de lire les documents fournis sur l'utilisation du produit.

Δ Lisez et conservez toutes les instructions. Respectez toutes les mises en garde.
Δ ATTENTION : Pour éviter tout accident, cet appareil doit être solidement fixé au sol ou aux murs selon les instructions d'installation.
Δ ATTENTION : La suspension des enceintes au-dessus du public est dangereuse et ne doit être réalisée que par des professionnels possédant une assurance spéciale.
Δ ATTENTION : L'espérance de vie de ces enceintes dépend en grande partie de leur traitement lors de leur utilisation. Faites régulièrement inspecter vos enceintes pour vous assurer que leur structure n'est pas fragilisée. Faites contrôler les points de jonctions assurés par colle et/ou vis.
Δ ATTENTION : Pour éviter tout risque de dommage, d'incendie ou d'électrocution, ne pas exposer ce produit à la pluie ou à l'humidité.
Δ Ce produit ne doit pas être placé près d'une source de chaleur (radiateurs, poêles, etc.).
Δ ce produit ne doit être utilisé qu'avec un pied ou un support recommandé par le fabricant.
Δ Ce produit doit être réparé par un personnel qualifié lorsque : un objet ou un liquide s'est infiltré dans l'appareil, lorsqu'il a été exposé à la pluie, lorsqu'il ne semble pas fonctionner normalement, lorsque ses performances se sont dégradées, si le produit est tombé ou si le baffle est endommagé.
Δ Ne pas exposer à une projection de liquide. Ne pas placer d'objet contenant un liquide sur l'appareil.
Δ ATTENTION : Cet appareil ne contient aucune pièce interne pouvant être remplacée par l'utilisateur. Confiez les réparations uniquement à un personnel de réparation qualifié.
Δ Les systèmes d'enceintes Fender ^ peuvent délivrer des niveaux sonores élevés pouvant causer de dommages auditifs temporaires ou permanents. Soyez très prudents avec les volumes sonores générés lors de l'utilisation.

Mises en gardes générales :

Δ Veillez à toujours placer les câbles d'enceintes de sorte que personne ne puisse trébucher dans les câbles. Le fait de trébucher dans les câbles peut renverser ou faire tomber les enceintes, ce qui présente un risque important d'accident et de dommages aux enceintes.

Δ Du fait du niveau sonore élevé généré par ces enceintes, elles ont tendance à se déplacer lorsqu'elles sont posées sur une surface lisse, polie ou glissante. Assurez-vous que les enceintes ne puissent pas tomber lorsqu'elles sont posées sur de telles surfaces (scène, tables, etc.).
Δ Veillez à n'introduire aucun objet dans les évents des enceintes ACE (situés de chaque côté du Tweeter).

Empilage des enceintes ACE :

Δ Ne pas empiler plus de deux enceintes.

Δ Les enceintes empilées doivent être fixées ensemble ou sanglées de façon efficace et ancrées à la scène pour éviter de tomber.
Δ Vérifiez toujours que les enceintes sont placées sur une surface stable. La surface doit être rigide, plate et de niveau.
Δ Vérifiez toujours que les enceintes empilées sont correctement alignées. Les pieds de l'enceinte supérieure doivent correspondre parfaitement aux encoches de fixation supérieures de l'enceinte inférieure.
Δ Placez les enceintes de façon à ce que le public, les musiciens ou les personnels de scène ne puissent pas y accéder (risque de chute).
Δ Ne laisser personne se pencher ou monter sur les enceintes.
Δ Les enfants ne doivent pas être autorisés à accéder aux enceintes empilées.
Δ Lors des utilisations en extérieur, assurez-vous que le vent ne puisse pas renverser les enceintes.

Lorsque vous montez les enceintes ACE sur pieds :

Δ Assurez-vous que le pied est installé sur une surface stable. La surface doit être rigide, plate et de niveau.
Δ Les pieds du trépied de support d'enceinte doivent être complètement déployés et doivent être orientés pour que personne ne puisse trébucher.
Δ Lisez et respectez toutes les consignes de sécurité fournies par le fabricant du pied.
Δ Consultez les caractéristiques des pieds de support et contrôlez le poids de charge maximum. Assurez-vous que les pieds peuvent supporter le poids de l'enceinte. Ne jamais monter plusieurs enceintes sur un pied prévu pour une seule enceinte.
Δ Pour les applications en extérieur, prenez des précautions supplémentaires pour assurer la stabilité de l'assemblage. Des sacs de sable posés sur les pieds peuvent renforcer la stabilité de l'ensemble.

• Enceintes injectées moulées à amortissement élevé en polymère spécial
• Poignée(s) intégrée(s)
• Filtre passif deux voies avec protection du Tweeter
• Trompe asymétrique rotative permettant de régler l'angle de dispersion
• Tweeter à compression avec diaphragme de 44 mm au titane et guide d'onde annulaire de mise en phase
• Support de pied en aluminium moulé
• Woofer haute puissance et haute fiabilité
• Bobine de 3 pouces (76,2 mm) à bobinage plat en aluminium de section 0,75 mm2 et terminaisons cuivre
• Conception à haut rendement
• Grille de protection en acier haute résistance
• Deux connecteurs d'entrée :
• Connecteur Speakon® NL4 4-broches Neutrik®
• Jack 6,35 mm

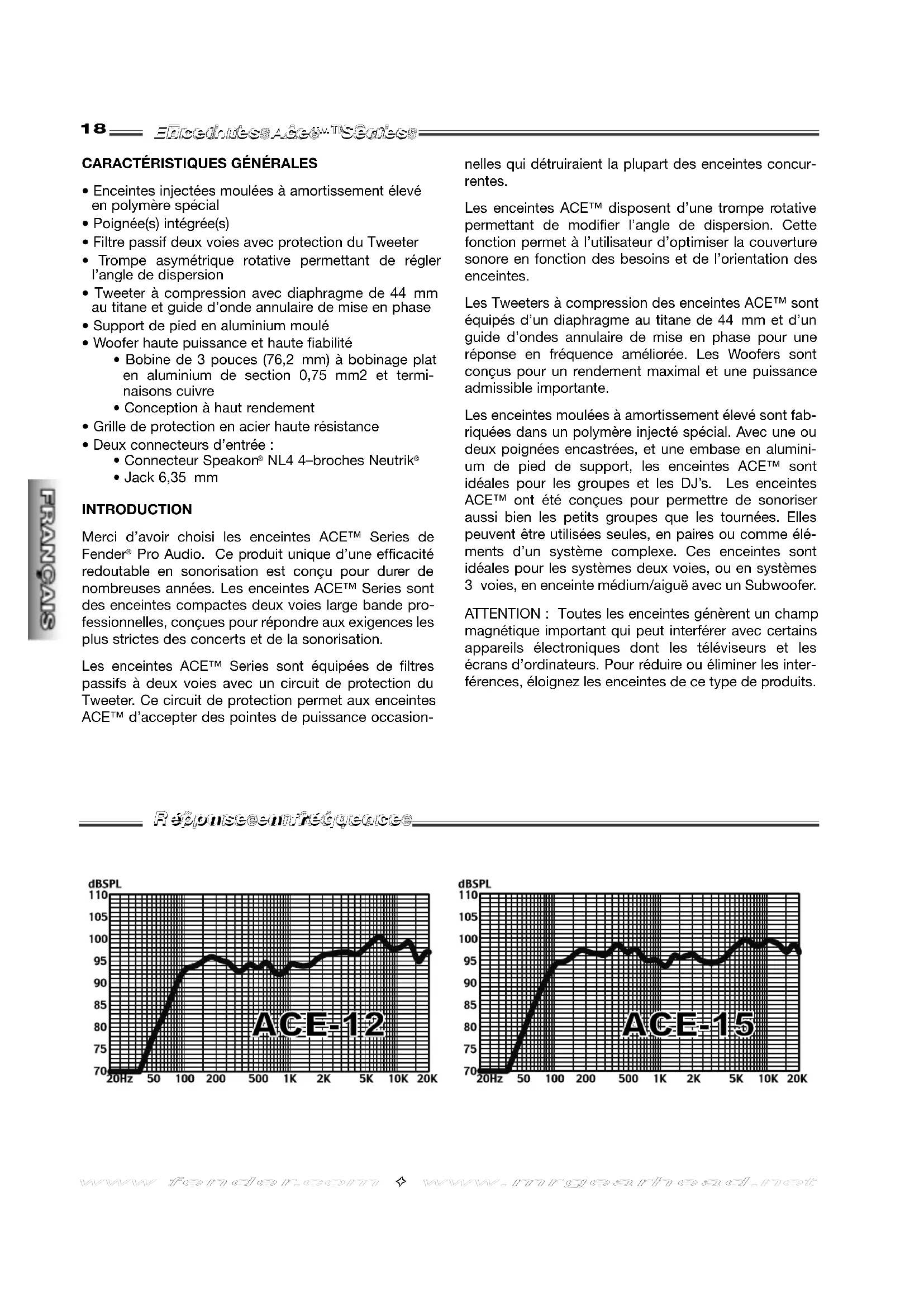

INTRODUCTION

Merci d'avoir choisi les enceintes ACE™ Series de Fender® Pro Audio. Ce produit unique d'une efficacité redoutable en sonorisation est conçu pour durer de nombreuses années. Les enceintes ACE™ Series sont des enceintes compactes deux voies large bande professionnelles, conçues pour répondre aux exigences les plus strictes des concerts et de la sonorisation.

Les enceintes ACE™ Series sont équipées de filtres passifs à deux voies avec un circuit de protection du Tweeter. Ce circuit de protection permet aux enceintes ACE™ d'accepter des pointes de puissance occasionnelles qui détruiraient la plupart des enceintes concurrentes.

Les enceintes ACE™ disposent d'une trompe rotative permettant de modifier l'angle de dispersion. Cette fonction permet à l'utilisateur d'optimiser la couverture sonore en fonction des besoins et de l'orientation des enceintes.

Les Tweeters à compression des enceintes ACE™ sont équipés d'un diaphragme au titane de 44 mm et d'un guide d'ondes annulaire de mise en phase pour une réponse en fréquence améliorée. Les Woofers sont conçus pour un rendement maximal et une puissance admissible importante.

Les enceintes moulées à amortissement élevé sont fabriquées dans un polymère injecté spécial. Avec une ou deux poignées encastrées, et une embase en aluminium de pied de support, les enceintes ACE™ sont idéales pour les groupes et les DJ's. Les enceintes ACE™ ont été conçues pour permettre de sonoriser aussi bien les petits groupes que les tournées. Elles peuvent être utilisées seules, en paires ou comme éléments d'un système complexe. Ces enceintes sont idéales pour les systèmes deux voies, ou en systèmes 3 voies, en enceinte médium/aiguë avec un Subwoofer.

ATTENTION : Toutes les enceintes génèrent un champ magnétique important qui peut interférer avec certains appareils électroniques dont les téléviseurs et les écrans d'ordinateurs. Pour réduire ou éliminer les interférences, éloignez les enceintes de ce type de produits.

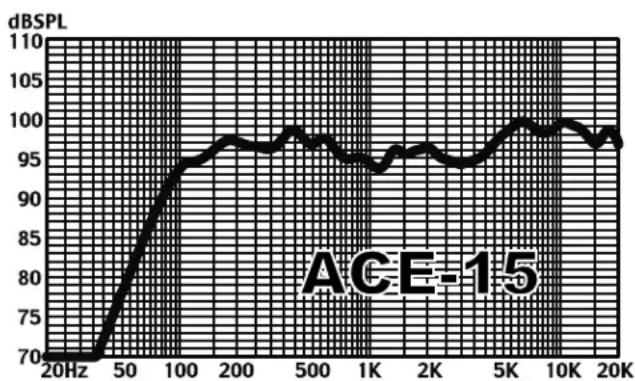

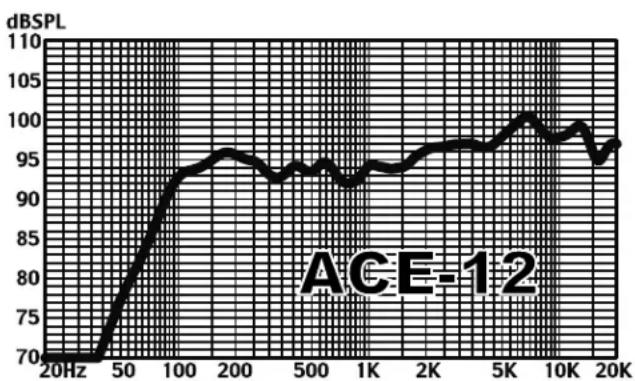

Réponse en fréquence

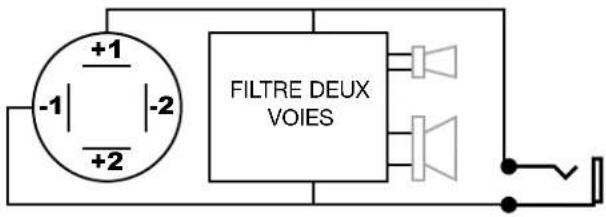

Les enceintes ACE™ Series sont équipées d'un connecteur Jack 6,35 mm et d'une embase Speakon® Neutrik® à 44 broches (NL4). La câblage est le suivant :

Brochage Jack 6,35 mm Speakon® NL4
Positif (+)	Pointe	1+
Négatif (-)	Corps	1-

Les connecteurs Jack et Speakon® NL4 sont câblés en parallèle ce qui permet d'en utiliser un comme entrée et l'autre comme sortie. Ne jamais utiliser les deux comme entrées !

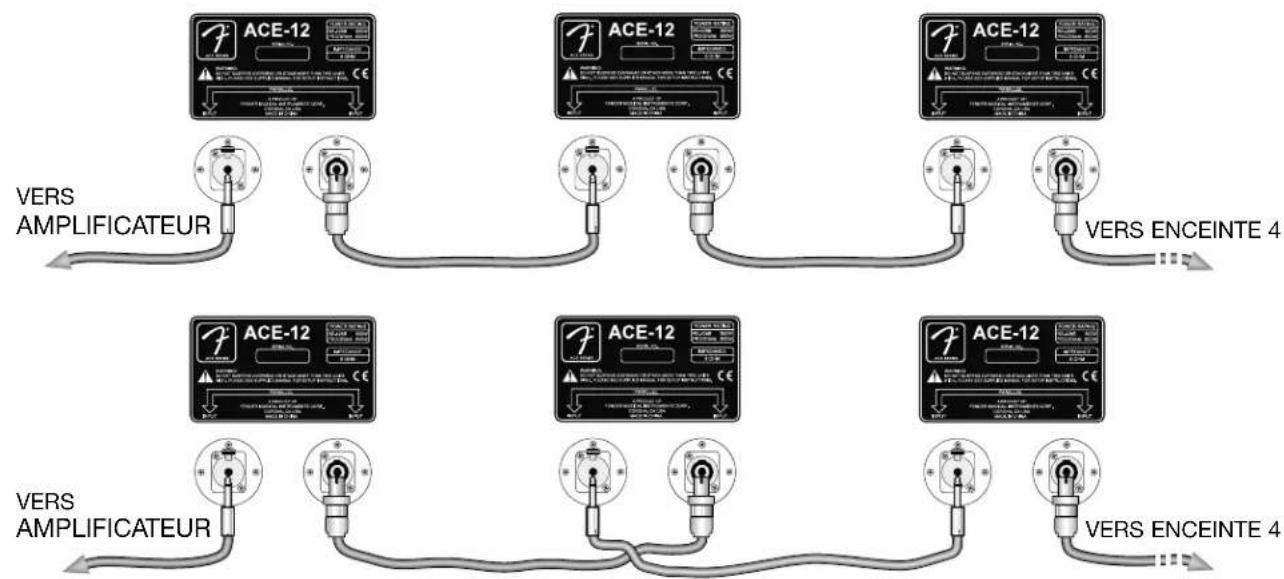

Vous pouvez connecter plusieurs enceintes en parallèle, ce qui vous fait économiser de grandes longueurs de câble. Il y a deux façons de connecter plusieurs enceintes ACE™. Vous pouvez utiliser un câble avec un connecteur Jack 6,35 mm d'un côté et un connecteur Speakon® Neutrik® 4 broches de l'autre. Vous pouvez également utiliser des cordons tout en Jacks 6,35 mm ou tout en connecteur Speakon® Neutrik® 4 broches entre les enceintes (voir illustration).

Chaque enceinte supplémentaire de la chaîne réduit l'impédance totale de charge. Veillez à rester endessus de l'impédance minimale de charge supportée par l'amplificateur pour éviter tout dommage. Voici l'impédance totale de charge en fonction du nombre d'enceintes ACE™ connectées en parallèle :

Nombre d'enceintes : 2	3	4
Impédance de charge :	4 Ω	2,6 Ω	2 Ω

Évitez toute perte de puissance et toute dégradation sonore en utilisant des câbles de plus forte section lorsque :

• Vous utilisez des câbles plus longs
• Vous connectez deux enceintes ou plus

Avec UNE enceinte, la règle est la suivante :

• Pour 7 mètres, utilisez un câble de 1 mm ^2
• Pour 15 mètres, utilisez un câble de 1,3 mm²
• Pour 30 mètres, utilisez un câble de 1,6 mm²

Avec DEUX enceintes, la règle est la suivante :

• Pour 7 mètres, utilisez un câble de 1,3 mm ^2
• Pour 15 mètres, utilisez un câble de 1,6 mm ^2
• Pour 30 mètres, utilisez un câble de 2 mm²

Avec TROIS enceintes, la règle est la suivante :

• Pour 7 mètres, utilisez un câble de 1,6 mm ^2
• Pour 15 mètres, utilisez un câble de 2 mm ^2
• Pour 30 mètres, utilisez un câble de 2,6 mm ^2

Avec QUATRE enceintes, la règle est la suivante :

• Pour 7 mètres, utilisez un câble de 2mm^2
• Pour 15 mètres, utilisez un câble de 2,6 mm ^2
• Pour 30 mètres, utilisez un câble de 3,3 mm ^2

Le placement des enceintes peux affecter énormément le son final. Il y a ainsi plusieurs paramètres à prendre en compte lors de leur placement. Pour obtenir la meilleure couverture sonore, les enceintes doivent être installées au niveau des oreilles du public ou au-dessus. Les hautes fréquences sont ainsi perçues par les membres du public situé au fond de la salle. Plus le public est nombreux, plus vous devez installer les enceintes en hauteur. Le Tweeter des enceintes ACE™ peut être orienté pour une couverture horizontale ou verticale.

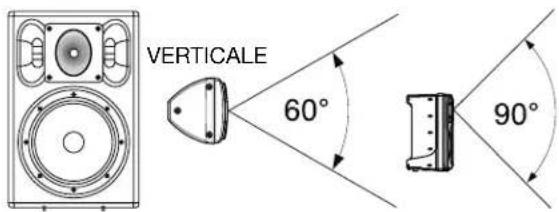

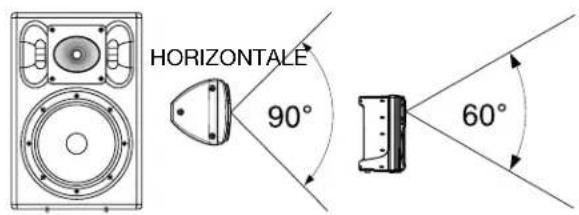

Le Tweeter doit être orienté en fonction de la position de l'enceinte. En position horizontale, la couverture est de 90° sur le plan horizontal et de 60° sur le plan vertical. En position verticale la couverture est de 60° sur le plan horizontal et de 90° sur le plan vertical.

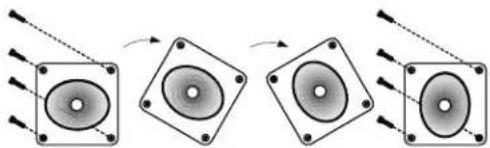

Pour modifier la position de la trompe, retirez les quatre vis de coins. Tirez la trompe juste assez pour la faire tourner, en veillant à ne pas déconnecter les câbles. Installez à nouveau les quatre vis.

Vous devez aussi prendre en compte le Larsen et le rendement dans les basses fréquences. Si l'enceinte est placée à proximité d'un grand mur plat, les basses fréquences seront accentuées d'environ 6 dB. Ceci dit, le fait de placer les enceintes près d'un mur peut favoriser le Larsen. Dans ce cas, déplacez les enceintes. En général, il est préférable de placer les enceintes près d'un mur si les sources sont à niveau ligne. Pour réduire le Larsen des micros, utilisez des micros cardioïdes, et installez-les derrière les enceintes. Ne pas orienter les micros vers les enceintes.

Lorsque les enceintes sont utilisées en stéréo (seules ou par groupes), veillez à ce que leurs couvertures respectives se chevauchent.

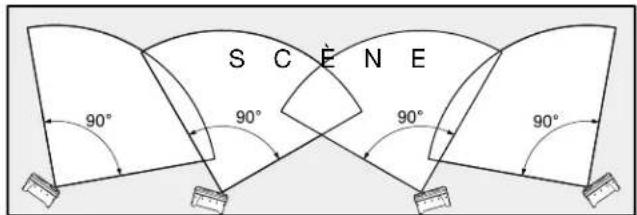

Lorsqu'elles sont regroupées, inclinez-les pour que leurs couvertures ne se chevauchent pas. Les Tweeters des enceintes en groupes de deux doivent être réglés en position horizontale.

Pour les enceintes groupées par trois, réglez les Tweeters en position verticale. Pour les salles de grande taille, traitez les groupes comme des enceintes individu

Les enceintes ACE™ peuvent être utilisées en retours de scène en les plaçant sur leur côté.

En utilisation de retours de scène placez le Tweeter en position horizontale par rapport au sol, pour offrir une couverture sonore étendue.

Pour les scènes de grande taille, utilisez plusieurs enceintes.

MODÈLE : ACE-15 ACE-12

RÉFÉRENCE : 071-5015-000 071-5012-000

RÉPONSE EN FRÉQUENCE : 65 Hz – 18 kHz 70 Hz – 18 kHz

IMPÉDANCE D'ENTRÉE : 8 Ω Nominal 8 Ω Nominal

PUISSANCE DE SORTIE : EIA RS-426B : 300 W 300 W

PROGRAMME : 600 W 600 W

CRÊTE : 1 200 W 1 200 W

NIVEAU SONORE : SPL MAXIMUM À 1 m : 120 dB 119 dB

SENSIBILITÉ (1 W/1 m) : 98 dB 97 dB

WOOFER : DIAMÈTRE : 15 pouces (381 mm) 12 pouces (305 mm)

BOBINE : 3 pouces (76,2 mm) 3 pouces (76,2 mm)

CONDUCTEUR BOBINE : ∅ 0,75 mm² cuivre ∅ 0,75 mm² cuivre

Aluminium ruban Aluminium ruban

TWEETER À COMPRESSION : DIAPHRAGME : 1 3/4 pouces (44 mm) 1 3/4 pouces (44 mm)

MATÉRIAU DIAPHRAGME: Titane Titane

SORTIE DE TROMPE : 1 pouce (25,4 mm) 1 pouce (25,4 mm)

TROMPE : DISPERSION (H X V) : 90° x 60° 90° x 60°

ROTATIF : Oui Oui

DIMENSIONS : POIDS : 26 kg 18 kg

HAUTEUR : 700 mm 620 mm

LARGEUR (AVANT) : 485 mm 415 mm

LARGEUR (ARRIÈRE) : 140 mm 120 mm

PROFONDEUR : 460 mm 382 mm

ENCEINTE : MATÉRIAU : Polypropylène Polypropylène

moulé injecté moulé injecté

CARACTÉRISTIQUES : Haute température Haute température

Anti-choc Anti-choc

Imperméable Imperméable

Résistant aux UV Résistant aux UV

Amortissement élevé Amortissement élevé

2 poignées 1 poignée

EMBASE DE PIED : 1 3/8 pouce (35 mm) 1 3/8 pouce (35 mm)

Aluminium Aluminium

CONNECTEURS : Jack 6,35 mm Jack 6,35 mm

Speakon® NL4 (4 broches) Speakon® NL4 (4 broches)

CE

Caractéristiques sujettes à modifications sans préavis.

CARATTERISTICHE
