1270P - Haut-parleur FENDER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur FENDER 1270P, puissance nominale de 70W, impédance de 8 ohms, réponse en fréquence de 50 Hz à 20 kHz.
Utilisation	Conçu pour des applications audio professionnelles, idéal pour les concerts, les événements en plein air et les installations fixes.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer les grilles pour éviter l'accumulation de poussière.
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance nominale pour prévenir les dommages.
Informations générales	Poids : 3.5 kg, dimensions : 30 x 30 x 30 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - 1270P FENDER

Comment connecter le haut-parleur FENDER 1270P à mon appareil ?

Pour connecter le FENDER 1270P, utilisez un câble audio approprié pour relier la sortie de votre appareil à l'entrée du haut-parleur. Assurez-vous que le haut-parleur est alimenté et allumé.

Le haut-parleur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de réinitialiser le haut-parleur en le débranchant pendant 10 secondes, puis rebranchez-le.

Comment régler le volume du FENDER 1270P ?

Utilisez le bouton de volume situé sur le panneau avant du haut-parleur pour ajuster le niveau sonore à votre convenance.

Le son est distordu, comment résoudre ce problème ?

Assurez-vous que le volume de votre appareil source n'est pas réglé trop haut. Réduisez le volume et vérifiez si la distorsion disparaît. Si le problème persiste, essayez avec un autre câble audio.

Le haut-parleur ne se connecte pas via Bluetooth, que faire ?

Vérifiez que le mode Bluetooth est activé sur le FENDER 1270P. Assurez-vous également que votre appareil est à portée et qu'il est déjà jumelé avec le haut-parleur. Si nécessaire, réinitialisez le Bluetooth en déconnectant tous les appareils précédemment connectés.

Comment nettoyer mon haut-parleur FENDER 1270P ?

Utilisez un chiffon doux et sec pour essuyer la surface du haut-parleur. Évitez d'utiliser des produits chimiques ou des nettoyants liquides qui pourraient endommager les composants.

Quelle est la garantie pour le FENDER 1270P ?

Le FENDER 1270P est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Puis-je utiliser le FENDER 1270P à l'extérieur ?

Oui, le FENDER 1270P peut être utilisé à l'extérieur, mais assurez-vous de le protéger de l'humidité et de la pluie pour éviter d'endommager les composants électroniques.

MODE D'EMPLOI 1270P FENDER

Les Niveaux de puissance I vs peuvent entrainer des I sions auditives durables. Evitez donc la proximité de haut-parleurs utilis s haute puissance. Lors de haute puissance continue utilisez une protection auditive.

Ce symbole est utilisé pur indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

Pour éviter l'endoummagement de l'appareil, un depart d'incendie, ou un choc électrique, ne l'exposez jamais a l humidite ou a la pluie.

Aucune maintenance ne doit être effectuee pour les pieces situees dans l'appareil. Les reparations et la maintenance doivent être executees uniquement par un personnel qualifie.

Ne modifiez pas la prise de CA.

Cet appareil doit être mis a la terre.

Debranchez le cable d'alimentation avant de nettoyer le boitier de l'appareil et attendez que l'appareil soit complètement sec avant de sl rebrancher sur le secteur.

AVERTISSEMENT : Veuillez prendre des pr cautions lors de l'entretien de cet appareil. M me si l'interrupteur est en position OFF et que le t moin d'alimentation n'est pas allum, cela ne signifie pas que cet appareil est compl tement d connect de la source d'alimentation. Dans certaines applications, la fiche du cordon d'alimentation n'est pas polaris e et les lignes "chaud" et "neutre" peuvent tre invers es durant l'utilisation. Veuillez consulter un personnel qualifi.

Votre nouveau powered Monitor 1270P produit un son de qualit professionnelle qui a fait la r putation de Fender pendant plus de 50 ans de par le monde musical. Successeur du moniteur de sc ne 1270, le 1270F est livr avec son amplificateur 100 W double amplification alimentant un boumeur 25,5 cm et le pilote de compression pi zo lectrique pour obtenir une r ponse claire sur toute la gamme. Le panneau de contr le (FIGURE A) re oît un des trois types d entr es avec : une prise jack LINE, niveau de ligne 0,635 balanc e , une prise jack AMP IN non balanc e et non balanc e de niveau de ligne et une prise jack MIC XLR balanc e pour le niveau de micro avec une puissance fant me 15V continue. La prise jack LINE OUT sert de source de signal de niveau de ligne non balanc e avec laquelle vous pouvez connecter plusieurs moniteurs 1270P dans une « connexion en guirlande »». Les entr es LINE et MIC sont affect es par les boutons LEVEL et TONE alors que l entr e AMP IN n est pas modifi e. Le ch ssis monobloc durable est construit en plastique

ABS et des supports en plastique sur trois c t s permettent de poser le ch ssis dans trois positions diff rentes.

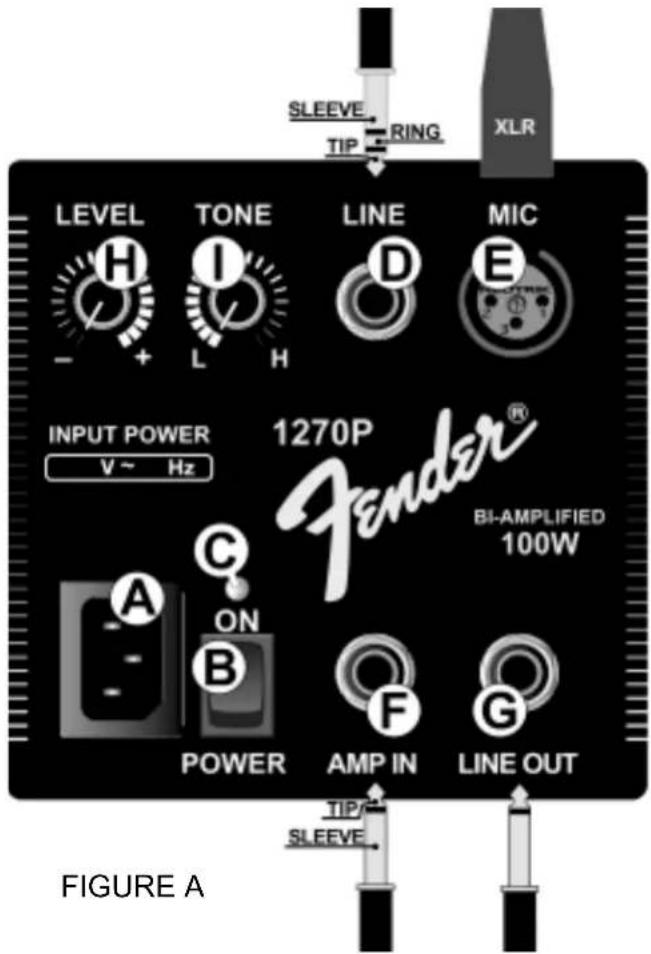

A. IEC LINE CORD CONNECTOR - Le c ble d alimentation doit tre connect une prise CA mise la terre selon le voltage et la fr quence indiqués sur le panneau de contr le dans la section INPUT POWER.

B. POWER Cet interrupteur permet de mettre le 1270P sous ou hors tension.

C. POWER INDICATOR Cette lumi re est allum e lorsque le 1270P est sous tension.

D. LINE Prise jack pour un signal de niveau de ligne balanc et non balanc e. Utilisez une prise TRS (pointe, nuque manchon) de 0,635 cm.

E. MIC Prise jack pour un signal de niveau de micro balanc. Utilisez une prise micro XLR standard. Une puissance fant me de 15V en continu est fournie.

F. AMP IN Prise jack d entr e pour un signal de niveau de ligne non balanc. Utilisez une prise TS (pointe, nuque manchon) de 0,635 cm. Les boutons LEVEL (H) et TONE (I) ne modifient pas cette entr e. Les modifications doivent tre faites sur le signal source.

G. LINE OUT Prise jack de sortie pour un signal de niveau de ligne non balanc partir des trois entrés. LEVEL (H) et TONE (I) modifient le signal des prises jack d'entre LINE (D) et MIC (E). Vous pouvez connecter plusieurs moniteurs 1270P ensemble en connectant cette prise jack tamponn e LINE OUT la prise AMP IN d'un autre 1270P via un cordon de raccordement TS 0,635 cm.

H. LEVEL Permet de r gler le signal des prises jack d entr e LINE (D) et MIC (E).

I. TONE Permet de r gler la gamme des hautes fr quences des prises jack d entr e LINE (D) et MIC (E).

SLEEVE TIP RING XLR LEVEL TONE LINE MIC INPUT POWER V ~ Hz 1270P Fender® BI-AMPLIFIED 100W POWER AMP IN LINE OUT TIP/ SLEEVE FIGURE A

Powered Monitor

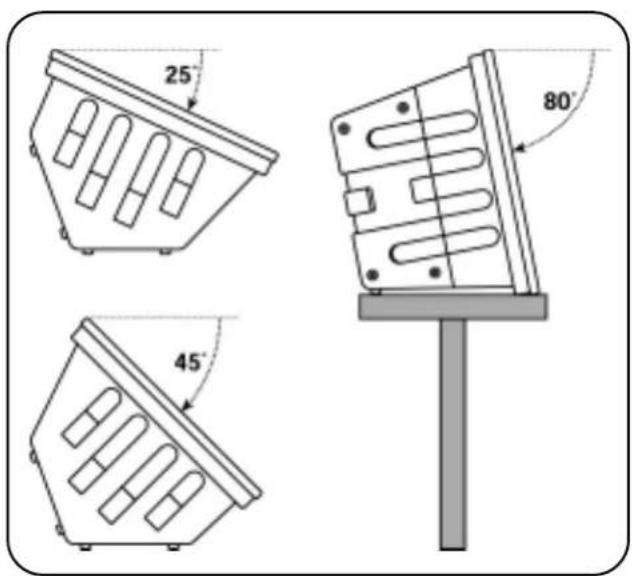

Vous pouvez placer le ch ssis dans trois positions diff rentes selon la taille des sc nes et des mouvements des intervenants. Cf. figure B

25 degr s pour les petites sc nes et pour les intervenants restant proche du 1270P Monitor.

45 degr s pour les sc nes moyennes et pour les intervenants d sirant bouger autour du 1270P Monitor.

80 degr s pour les utilisations en champ proche lorsque le 1270P est plac sur un socle au niveau de la t te.

R duisez le retour en utilisant des micros avec un diagramme cardio de et en les pointant dans la direction contraire aux moniteurs.

25° 80° 45°

FIGURE B

SSop ccii fi ii ccaat ii connss

TYPE :

PR 435

NUMERO DE PIECE :

071-1271-000 (120V, 60Hz), 071-1271-040 (230V, 50Hz) UK,

071-1271-060 (230V, 50Hz) Eur, 071-1271-030 (240V, 50Hz) Aust

ALIMENTATION ELECTRIQUE : 360 W

PUISSANCE DE SORTIE :

XLR balancée, niveau du micro (entrée du micro avec 15 V de puissance fantôme continue), TRS 0,653 cm balancée, niveau de ligne (entrée LINE) ; TS 0,653 cm non balancée, niveau de ligne (entrée AMP IN)

SORTIES :

TS 0,653 cm non balancée, niveau de ligne (sortie LINE OUT)

REPONSE EN FREQUENCE :

110Hz-20kHz

SORTIE MAXIMUM SPL à 1 M

109dB (continu), 115dB (pic)

SENSIBILITE D'ENTREE :

Ligne : 100mV RMS, -20dBV et mic : 10mV RMS, -40dBV

Amp entrée : 1V RMS, 0dBV (NIVEAU @ maximum pour les trois entrées)

BOUTONS SON :

+/-10dB à 12kHz

PILOTE BASSE FREQUENCE :

Une bobine mobile de 25,4 cm, 4 ohm (n° de pièce : 0055911000)

PILOTE HAUTE FREQUENCE :

Un pilote de compression piézoélectrique, membrane 3, 81 cm (n° de pièce : 0055741000)

FREQUENCE DE TRANSITION : 2,2kHz

ETENDUE :

90 degrés symétriques à 2kHz

DIMENSIONS :

Hauteur : 34 cm (13 3/8 in.)

Largeur : 34 cm (13 3/8 in.)

Profondeur : 23,2 cm (9 1/8 in.)

POIDS :

10 kg (22 lbs.)

Les spécifications de produits peuvent changer sans préavis.

Fender 1270P
