Type de produit	Meuble TV avec haut-parleurs intégrés
Marque	Sony
Modèle	SUB553S (SU-B553S)
Compatibilité TV	Téléviseurs Sony KDL-55HX85x (55 pouces)
Dimensions (L x P x H)	772 mm x 295 mm x 295 mm
Poids du support	6,4 kg
Matériau	Acier et plastique ABS
Couleur	Noir (estimation)
Alimentation	Alimenté par le téléviseur via câble fourni
Haut-parleurs	2 haut-parleurs gamme étendue
Fonctions principales	Support TV avec système audio intégré, réglage position haut-parleurs
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; pour taches tenaces, utiliser un savon doux puis sécher
Sécurité	Fixation obligatoire du téléviseur au support ; recommandation de fixation murale pour éviter le basculement
Assemblage	Nécessite un tournevis Phillips ; couple max 1,5 N·m
Pièces fournies	Support, articulation, col, vis (10), manuel d'instructions
Réparabilité	Assistance client Sony disponible ; pièces optionnelles (ensemble sangle de maintien)
Garantie	Informations non fournies dans la notice ; contacter le service client Sony
Pays de fabrication	Non spécifié (probablement Chine)

FOIRE AUX QUESTIONS - SUB553S SONY

Quels téléviseurs sont compatibles avec le support SUB553S ?

Le support est conçu pour les téléviseurs Sony de 55 pouces, modèles KDL-55HX85x (le 'x' indique des chiffres spécifiques au modèle).

Comment assembler le support TV ?

Fixez d'abord le col au support avec 4 vis, puis préparez le téléviseur en déposant son socle. Fixez l'articulation à l'arrière du téléviseur avec 3 vis, puis installez le téléviseur sur le support et fixez-le avec 3 vis supplémentaires. Serrez les vis avec un couple d'environ 1,5 N·m.

Comment fixer le téléviseur au support pour éviter le basculement ?

Sony recommande de fixer le support TV au mur à l'aide d'un panneau, d'attaches angulaires et d'une corde ou chaîne robuste. Utilisez des vis M4×12 pour fixer le support au panneau et un boulon d'ancrage M6 pour le mur. Des ensembles de sangle de maintien optionnels sont disponibles.

Comment nettoyer le support TV ?

Essuyez régulièrement avec un chiffon doux et sec. Les taches tenaces peuvent être enlevées avec un chiffon légèrement imbibé d'un savon doux, puis séchez immédiatement. N'utilisez jamais de diluant ou de benzène.

Puis-je utiliser ce support avec un téléviseur d'une autre marque ?

Non, ce support est conçu exclusivement pour les téléviseurs Sony KDL-55HX85x. L'utilisation avec d'autres modèles peut entraîner des chutes ou des dommages.

Comment raccorder les câbles audio entre le téléviseur et le support ?

Utilisez le câble du support TV fourni pour connecter le téléviseur au support. Assurez-vous de bien brancher les câbles et regroupez-les avec le serre-câble fourni avec le téléviseur. Ne regroupez pas le cordon d'alimentation CA avec les autres câbles.

Que faire si aucun son ne sort du support TV ?

Vérifiez d'abord la connexion du câble entre le téléviseur et le support. Ensuite, dans le menu du téléviseur, allez dans Réglages > Son > Position Télé et sélectionnez H-parleurs intég au supprt.

Y a-t-il une garantie pour ce support ?

La notice ne mentionne pas de garantie spécifique. Contactez le service client Sony aux numéros indiqués (1-877-899-7669 pour le Canada, 1-800-488-7669 pour les États-Unis) ou visitez www.sony.com/accessories.

Où trouver des pièces de rechange ou des accessoires ?

Sony propose un ensemble de sangle de maintien en option. Pour l'obtenir, contactez le service client Sony en fournissant le nom du modèle SU-B553S. Les vis et autres pièces fournies ne sont pas vendues séparément.

Quelle est la hauteur du support TV ?

La hauteur totale du support (col compris) est d'environ 295 mm (addition des dimensions A et B). La largeur est de 772 mm et la profondeur de 295 mm.

MODE D'EMPLOI SUB553S SONY

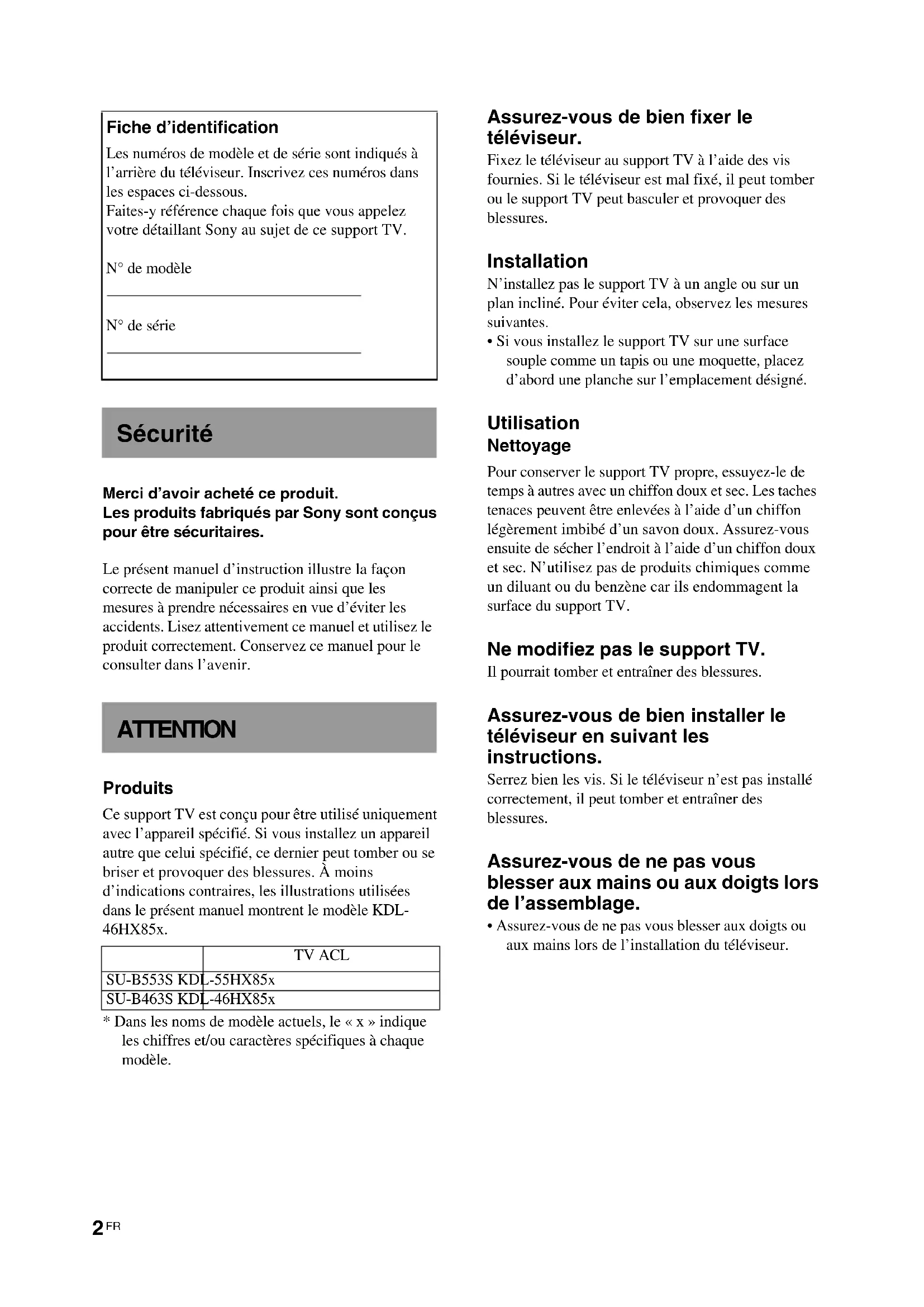

Fiche d'identification

Les numéros de modèle et de série sont indiqués à l'arrière du téléviseur. Inscrivez ces numéros dans les espaces ci-dessous.

Faites-y référence chaque fois que vous appelez votre détaillant Sony au sujet de ce support TV.

N° de modèle

N° de série

Sécurité

Merci d'avoir acheté ce produit.

Les produits fabriqués par Sony sont conçus pour être sécuritaires.

Le présent manuel d'instruction illustre la façon correcte de manipuler ce produit ainsi que les mesures à prendre nécessaires en vue d'éviter les accidents. Lisez attentivement ce manuel et utilisez le produit correctement. Conservez ce manuel pour le consulter dans l'avenir.

ATTENTION

Produits

Ce support TV est conçu pour être utilisé uniquement avec l'appareil spécifié. Si vous installez un appareil autre que celui spécifié, ce dernier peut tomber ou se briser et provoquer des blessures. À moins d'indications contraires, les illustrations utilisées dans le présent manuel montrent le modèle KDL-46HX85x.

	TV ACL
SU-B553S KDL-55HX85x
SU-B463S KDL-46HX85x

* Dans les noms de modèle actuels, le « x » indique les chiffres et/ou caractères spécifiques à chaque modèle.

Assurez-vous de bien fixer le téléviseur.

Fixez le téléviseur au support TV à l'aide des vis fournies. Si le téléviseur est mal fixé, il peut tomber ou le support TV peut basculer et provoquer des blessures.

Installation

N'installez pas le support TV à un angle ou sur un plan incliné. Pour éviter cela, observez les mesures suivantes.

- Si vous installez le support TV sur une surface souple comme un tapis ou une moquette, placez d'abord une planche sur l'emplacement désigné.

Utilisation

Nettoyage

Pour conserver le support TV propre, essuyez-le de temps à autres avec un chiffon doux et sec. Les taches tenaces peuvent être enlevées à l'aide d'un chiffon légèrement imbibé d'un savon doux. Assurez-vous ensuite de sécher l'endroit à l'aide d'un chiffon doux et sec. N'utilisez pas de produits chimiques comme un diluant ou du benzène car ils endommagent la surface du support TV.

Ne modifiez pas le support TV.

Il pourrait tomber et entraîner des blessures.

Assurez-vous de bien installer le téléviseur en suivant les instructions.

Serrez bien les vis. Si le téléviseur n'est pas installé correctement, il peut tomber et entraîner des blessures.

Assurez-vous de ne pas vous blesser aux mains ou aux doigts lors de l'assemblage.

- Assurez-vous de ne pas vous blesser aux doigts ou aux mains lors de l'installation du téléviseur.

Étape 1 : Vérification des pièces

Nom	Quantité
Support	1
Articulation	1
Col	1
Vis de fixation du col au support TV(PSW5 × 16) (× 3)Vis d’articulation(PSW5 × 16) (× 3)Vis du col(PSW5 × 16) (× 4)	10
Manuel d’instructions 1

Consultez les directives de fonctionnement fournies avec le téléviseur sur la façon d'enlever le support de table du téléviseur.

Étape 2 : Installation du téléviseur

Avant le montage

• Assurez-vous d'avoir un tournevis Phillips de la taille des vis avant le montage.
• Lors de l'utilisation d'un tournevis électrique, réglez son couple à environ 1,5 N·m {15 kgf·cm}.

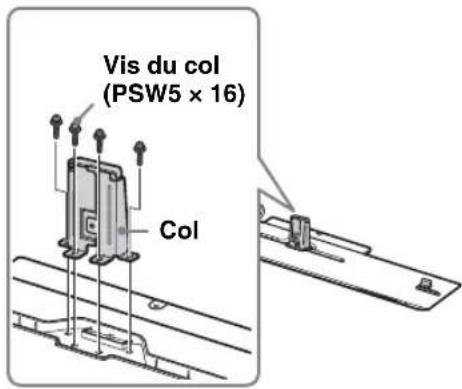

1 Fixez le col au support TV à l'aide des quatre vis du col (PSW5 × 16) (fournies).

2 Préparez le téléviseur.

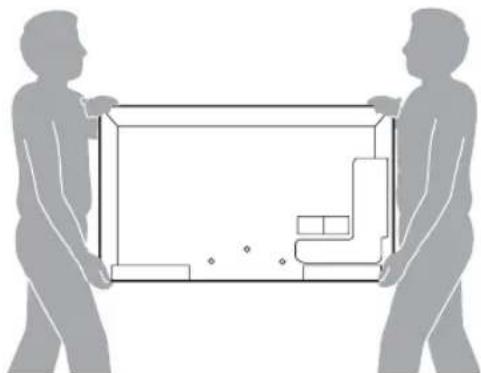

Lors du déplacement du téléviseur, assurez-vous qu'au moins deux personnes installent le téléviseur sur le support TV, tel qu'illustré. Si une personne seule procède à l'installation, cela peut entraîner un accident ou des blessures.

(Suite)

3

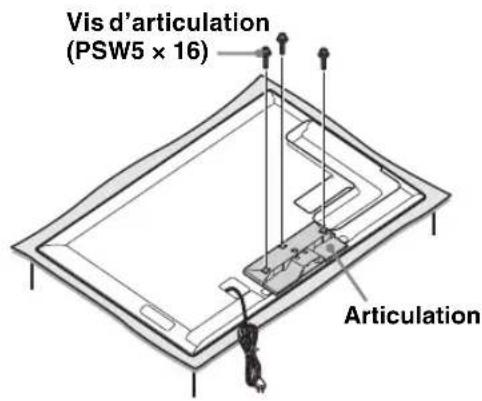

Fixez l'articulation fournie à l'arrière du téléviseur à l'aide de trois vis (PSW5 × 16) (fournies).

Faites glisser l'articulation fournie vers le haut pour la fixer.

• Assurez-vous de conserver les vis enlevées.
• Lors de la dépose du support de table de l'écran, placez l'écran face vers le bas sur une surface de travail stable d'une superficie plus grande que celle de l'écran.
• Pour éviter d'endommager la surface de l'écran LCD, assurez-vous de placer un chiffon doux sur la surface de travail.

ATTENTION

• Si la surface de l'écran subit une pression ou un choc, l'écran LCD peut se briser ou être endommagé.
• Déposez l'écran face vers le bas sur une surface stable et de niveau, le support de table dépassant le rebord de la surface. Si le devant de l'écran et la base du support de table sont au même niveau, le tout devient instable et cela peut endommager l'écran.

4

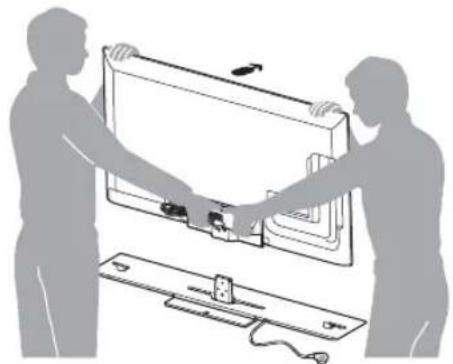

Installez le téléviseur sur le support TV.

Lors de l'installation du téléviseur sur le support TV, tenez le téléviseur comme sur l'illustration et placez-le sur les deux pièces d'appui du support TV.

La flèche indique l'avant du support TV.

5

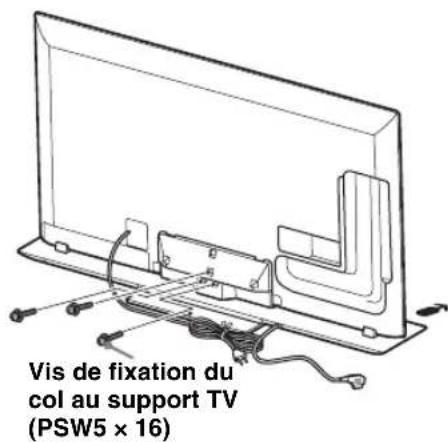

Fixez le téléviseur et le support TV à l'aide des trois vis de fixation du col au support TV (PSW5 × 16) (fournies).

6

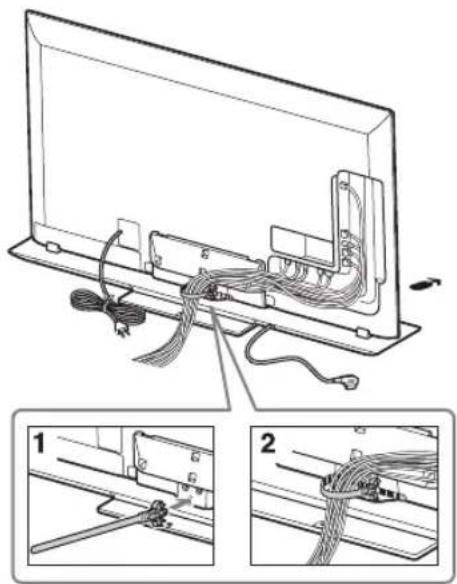

Groupage des câbles.

Utilisez le serre-câble fourni avec le téléviseur.

Ne regroupez pas le cordon d'alimentation CA avec les autres câbles.

Étape 3 : Mesures de sécurité visant à empêcher le basculement

AVERTISSEMENT

Prenez les mesures nécessaires afin d'éviter que le support TV ne bascule et ne cause des blessures et des dommages.

Fixer le téléviseur et le support TV

Sony recommande fortement de prendre les mesures nécessaires pour prévenir le basculement du téléviseur. Des téléviseurs qui ne sont pas fixés solidement peuvent basculer et entraîner des dommages matériels, des blessures corporelles graves ou même mortelles.

Prévenir le basculement du téléviseur et du support TV

- Fixer solidement le téléviseur à un mur et/ou à un panneau.

- Ne pas laisser les enfants jouer ou monter sur les meubles et les téléviseurs.

- Éviter de placer ou d'accrocher des objets sur le téléviseur.

- Ne jamais installer le téléviseur sur : - des surfaces glissantes, instables et/ou inégales.

- un meuble qui peut facilement servir d'escalier, comme une commode à tiroirs.

- Installez le téléviseur où il ne peut pas être tiré, poussé ou renversé.

- Acheminez les cordons d'alimentation CA et les cordons connecteurs afin qu'ils ne soient pas accessibles aux enfants curieux.

(Suite)

Mesures recommandées pour fixer solidement le téléviseur et le support TV

Tenez compte des mesures suivantes lorsque vous fixez votre téléviseur à un panneau (non fourni).

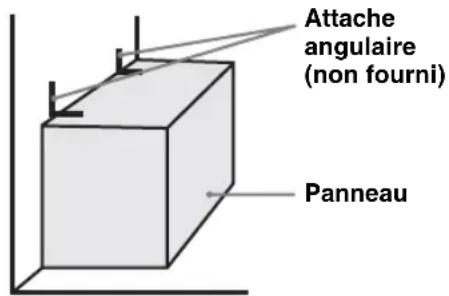

① Fixer solidement le panneau pour le téléviseur.

Vous assurer que le panneau peut supporter adéquatement le poids du téléviseur. Utiliser deux attaches angulaires (non fournies) pour fixer solidement le panneau. Avec chaque attache angulaire, utiliser la quincaillerie appropriée pour :

• fixer un côté de l'attache angulaire au poteau mural.
• fixer l'autre côté au panneau.

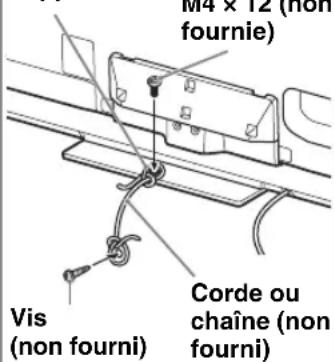

② Fixer solidement le téléviseur au panneau. Utiliser la quincaillerie optionnelle mentionnée ci-dessous (non fournie) :

• Vis à métal M4 × 12 (vissée dans le support TV)
• Une vis ou l'équivalent (la fixer au panneau)
• Une corde ou une chaîne (assez solide pour supporter le poids du téléviseur). Vous assurer qu'il n'y a pas de mou excessif dans la corde ou la chaîne.

Un moyen alternatif de fixer le téléviseur est à l'aide de l'ensemble de sangle de maintien Sony (optionnel).

Trou de vis sur le support TV

Communiquer avec le service à la clientèle de Sony pour obtenir l'ensemble de sangle de maintien en option de Sony en fournissant le nom du modèle de votre support TV (SU-B553S/B463S).

• Pour le Canada, téléphoner au : 1-877-899-7669 - Pour les États-Unis, téléphoner au : 1-800-488-7669 ou visiter : www.sony.com/accessories

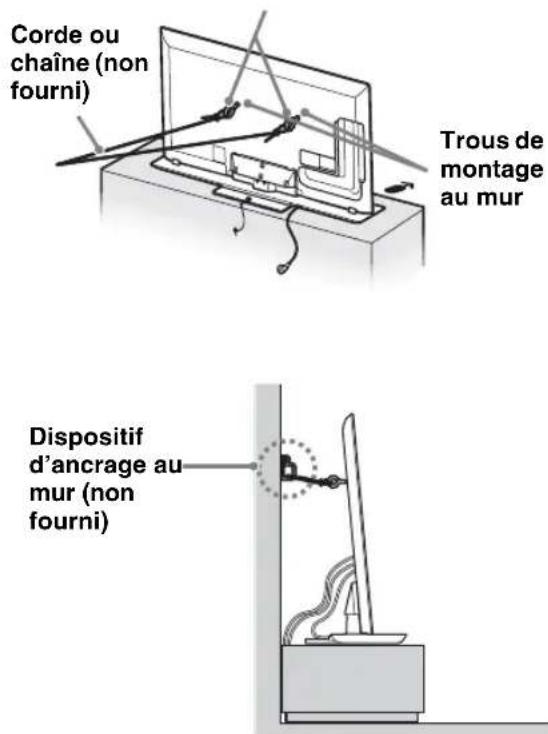

③ Attacher le téléviseur au mur.

Fixez le téléviseur au mur avec des boulons, un dispositif d'ancrage au mur et une chaîne (ou une corde).

- Le fait de fixer le téléviseur au panneau sans fixer le téléviseur et le panneau au mur fournit une protection minimale contre le basculement du téléviseur. Pour une protection additionnelle, suivre les trois mesures recommandées.

Boulons d'ancrage (M6, non fourni)

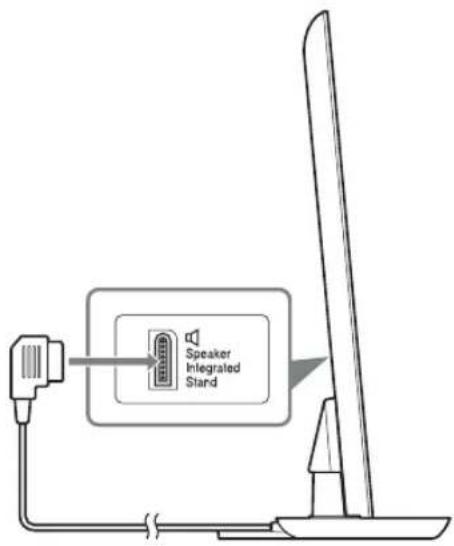

Étape 4 : Raccordement du téléviseur

Raccordez le téléviseur avec Speaker Integrated Stand au support TV à l'aide du câble du support TV.

Étape 5 : Effectuer les réglages du téléviseur

Réglez à « H-parleurs intég au supprt » dans le menu « Position Télé ».

Appuyez sur la touche HOME de la télécommande du téléviseur et sélectionnez le menu de la façon suivante :

Réglages > Son > Position Télé >

H-parleurs intég au supprt

Dépannage

Son

Aucun son reproduit par le support TV :

• Vérifiez la connexion du câble. Son anormal : • Vérifiez le réglage du son. Réglez « Position Télé » à « H-parleurs intég au supprt » dans le réglage « Son ».

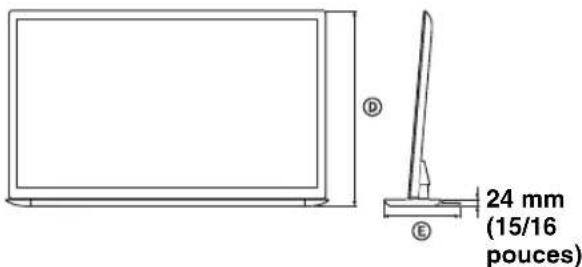

Spécifications

		SU-B553S SU-B463S
Dimensions: mm (inches)	A	72 (2 7/8) 65 (2 5/8)
	B	223 (8 7/8) 190 (7 1/2)
	C	294 (51) 1 097 (43 1/4)
	D	772 (30 3/8) 663 (26 1/8)
	E	295 (11 5/8) 255 (10 1/8)
Poids du support:		6,4 kg(14,2 lb)

Haut-parleurs

Gamme étendue (2)

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.
