SUFL300L - Meuble TV SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble TV / Support TV
Marque	Sony
Modèle	SU-FL300L
Largeur	1280 mm
Profondeur	503 mm
Hauteur	518 mm
Poids	52 kg
Matériaux	Verre trempé, métal
Nombre de personnes requises pour l'installation	2 minimum
Capacité de charge maximale de l'étagère en verre	Non spécifiée, respecter les limites indiquées dans la notice
Compatibilité téléviseur	Modèles Sony spécifiques (46/52 pouces), vérifier la notice
Fonctions principales	Support pour téléviseur, étagère en verre, gestion des câbles, ancrage mural possible
Entretien et nettoyage	Chiffon doux sec, savon neutre, pas de produits chimiques
Consignes de sécurité	Ancrage mural recommandé, ne pas s'appuyer, ne pas monter, ne pas obstruer la ventilation
Pièces détachées et réparabilité	Disponibles via service technique Sony

FOIRE AUX QUESTIONS - SUFL300L SONY

Quels téléviseurs sont compatibles avec le support SU-FL300L ?

Ce support est conçu pour les téléviseurs Sony de 46 et 52 pouces. Consultez la notice pour la liste exacte des modèles compatibles.

Faut-il être deux pour installer le support ?

Oui, l'installation doit être effectuée par au moins deux personnes en raison du poids et des risques de basculement.

Comment nettoyer le support en verre ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, un chiffon légèrement imbibé de savon neutre, puis essuyez avec un chiffon sec. Évitez les produits chimiques comme le diluant ou l'essence.

Dois-je fixer le téléviseur au mur ?

Il est fortement recommandé d'ancrer le téléviseur au mur à l'aide d'une corde ou chaîne et d'un support mural pour éviter tout basculement.

Quelle est la capacité de charge de l'étagère en verre ?

La notice ne spécifie pas de valeur exacte. Ne placez pas d'équipement lourd et respectez les indications visuelles du manuel.

Puis-je utiliser ce support avec un téléviseur non Sony ?

Ce support est conçu pour les téléviseurs Sony spécifiés. Pour d'autres marques, reportez-vous à leur notice pour vérifier la compatibilité.

Que faire en cas de fissure sur le verre ?

N'utilisez pas le support s'il est fissuré. Le verre risque de se briser et de provoquer des blessures graves. Contactez le service technique Sony.

Comment passer les câbles dans le support ?

Utilisez les passe-câbles et orifices situés dans le pilier arrière. Veillez à ne pas coincer ou endommager les câbles.

Puis-je installer une enceinte centrale sur ce support ?

Oui, pour certains systèmes Home Theatre Sony, un crochet d'enceinte est fourni. Suivez les instructions à la page 11 de la notice.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du service technique agréé Sony. L'installation doit être réalisée par un professionnel.

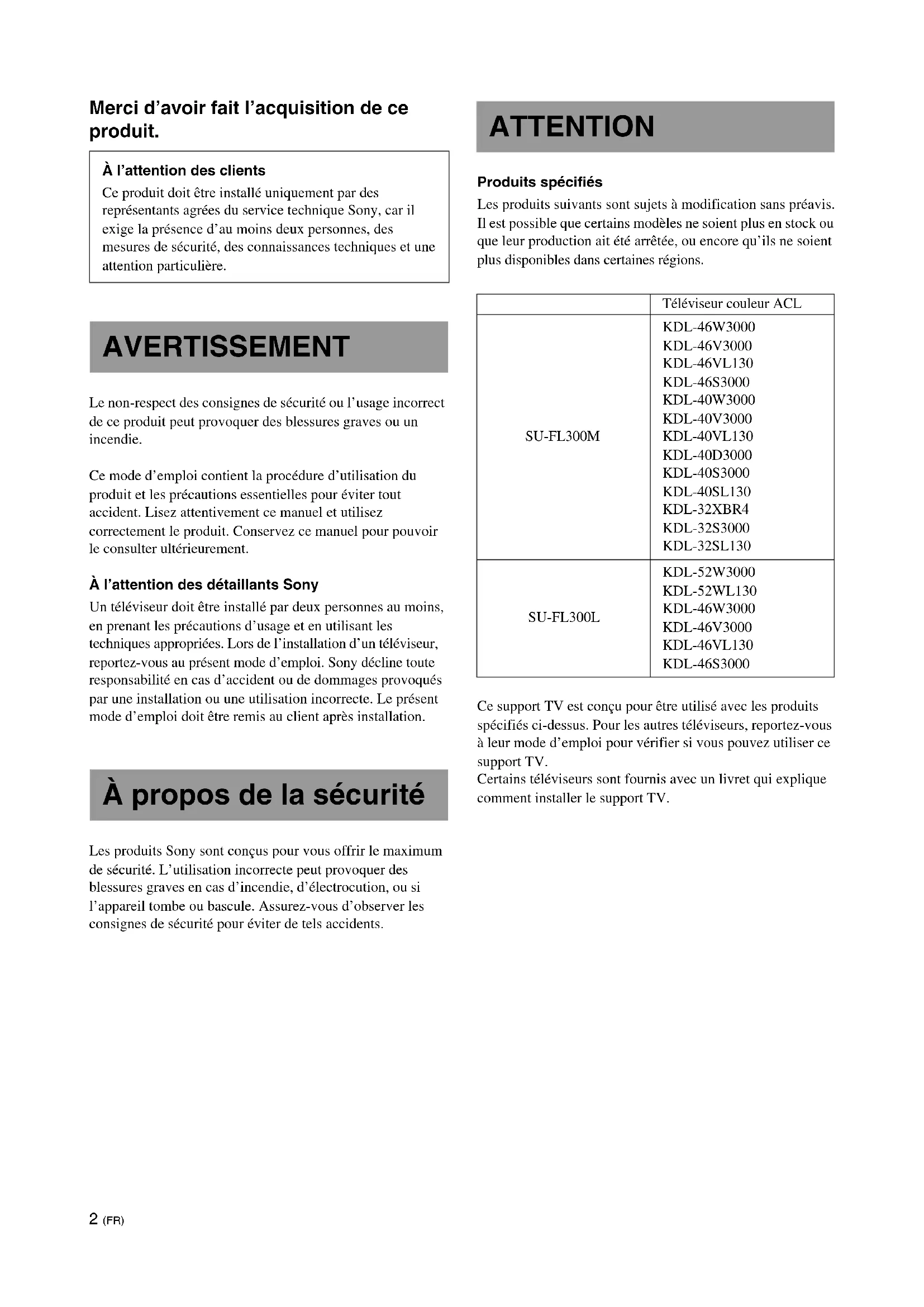

MODE D'EMPLOI SUFL300L SONY

Ce produit doit être installé uniquement par des représentants agréés du service technique Sony, car il exige la présence d'au moins deux personnes, des mesures de sécurité, des connaissances techniques et une attention particulière.

Le non-respect des consignes de sécurité ou l'usage incorrect de ce produit peut provoquer des blessures graves ou un incendie.

Ce mode d’emploi contient la procédure d’utilisation du produit et les précautions essentielles pour éviter tout accident. Lisez attentivement ce manuel et utilisez correctement le produit. Conservez ce manuel pour pouvoir le consulter ultérieurement.

Un téléviseur doit être installé par deux personnes au moins, en suivant les précautions d'usage et en utilisant les techniques appropriées. Lors de l'installation d'un téléviseur, reportez-vous au manuel d'emploi. Sony décline toute responsabilité en cas d'accident ou de dommages provoqués par une installation ou une utilisation incorrecte. Le manuel d'emploi doit être remis au client après installation.

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. L'utilisation incorrecte peut provoquer des blessures graves en cas d'incendie, d'électrocution, ou si l'appareil tombe ou bascule. Assurez-vous d'observer les consignes de sécurité pour éviter de tels accidents.

Produits spécifiés

Les produits suivants sont sujets à modification sans préavis. Il est possible que certains modèles ne soient plus en stock ou que leur production ait été arrêtée, ou encore qu'ils ne soient plus disponibles dans certaines régions.

Ce support TV est conçu pour être utilisé avec les produits spécifiés ci-dessus. Pour les autres téléviseurs, reportez-vous à leur mode d'emploi pour vérifier si vous pouvez utiliser ce support TV.

Certains téléviseurs sont fournis avec un livre qui explique comment installer le support TV.

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en cas d'incendie, d'électrocution, ou si l'appareil bascule.

Les produits ne doivent être installés que par des représentants agréés du service technique sony.

Le téléviseur et son support sont très lourds; toute installation par un tiers non agrée risque de provoquer des blessures graves.

Assurez-vous de prendre toutes les mesures nécessaires afin d'éviter que le support TV ne bascule.

Dans le cas contraire, le téléviseur risque de basculer et de provoquer des blessures. Ancrez le téléviseur sur un mur, etc., afin d'éviter qu'il ne bascule.

N'installez pas le support TV s'il penche d'un côté. Sinon, le support TV risque de basculer ou le téléviseur risque de tomber. Vous pourriez endommager le téléviseur ou vous blesser. Si vous installez le support TV sur une surface moelleuse, comme un tapis ou une moquette, posez au préalable une plaque à l'emplacement concerné.

N'utilisez pas de support TV fissuré.

N'utilisez pas le support TV s'il est fissuré. Le verre risque de casser et de faire basculer le téléviseur, provoquant ainsi des blessures graves ou des dégâts.

Support TV fissuré

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas.

Le support TV risque de basculer et le téléviseur risque de tomber, ce qui peut provoquer des blessures graves, voir la mort.

Si des enfants grimpent sur le support TV ou sur les étagères, ils risquent de briser le verre, de faire basculer le support TV ou de faire basculer le téléviseur, ce qui peut provoquer des blessures graves, voir la mort.

Ne montez pas sur le support TV.

Vous risquez de tomber ou de briser le verre et de vous blesser.

Ne bouchez pas les orifices de ventilation du téléviseur.

Si vous couvrez les orifices de ventilation du téléviseur (avec un drap ou autre), le téléviseur risque de surchauffer et de provoquer un incendie.

Assurez-vous de ne pas coincer le cordon d'alimentation CA ou le câble de raccordement.

lorsque vous installez le téléviseur sur le support TV. L'endommagement du cordon d'alimentation CA ou du cable de raccordement peut entraîner un incendie ou l'électrocution.

• Ne marchez pas sur le cordon d'alimentation CA ou sur le cable de raccordement lorsque vous transportez le support TV. Le cordon d'alimentation CA ou le cable de raccordement peuvent être endommagés. Incendie ou l'électrocution.

Vous pourriez tomber, le support TV pourrait basculer et vous risqueriez de vous blesser.

Ne déplacez pas le support TV si le téléviseur est fixé dessus ou si des appareils y sont raccordés.

Si vous déplacez le support TV lorsque le téléviseur est fixé dessus, vous pourriez vous faire mal au dos, le support TV pourrait tomber et vous risqueriez de vous blesser. De plus, les appareils raccordés pourraient tomber et briser l'étagère en verre.

Attention

Le non-respect des précautions suivantes peut entraîner des dommages corporels ou matériels.

N'installez pas d'autre équipement que le produit spécifique.

• Ce support TV est conçu pour être utilisé uniquement avec le produit spécifique. Si vous installez un autre équipement que celui spécifique, il risque de tomber ou de se briser et de provoquer des blessures.
• Ne placez aucun objet sur le support TV, tels que vases, poteries, etc.
• Ne démenez pas sur le support TV.
• Ne placez aucun objet chaud directement sur le support TV. La chaleur risque de décolorer ou de déformer le support TV.
• Ne placez aucun objet sur le support TV pouvant briser le verre.

Assurez-vous de bien fixer le téléviseur.

Fixez le téléviseur au support TV à l'aide des fixations fournies. Si le téléviseur n'est pas installé correctement, il risque de tomber ou le support TV risque de basculer, entraînant des blessures.

Ne vous appuyez pas sur le verre et ne le soumettez pas à des chocs.

Ne vous appuyez pas sur le support TV avec les mains lors de l'installation du téléviseur. Ne cognez pas le support TV avec des objets durs, tels qu'un tournevis, etc. Le verre risque de se briser et de provoquer des blessures.

Vous risquez de vous blesser si vous essayez de déplacer vous-même le support TV ou si vous ne tenez pas compte des procédures appropriées énoncées ci-après. Afin d’éviter cela, suivez les conseils ci-dessous.

Assurez-vous qu'au moins deux personnes transportent le support TV et que vous avez préalablement retiré le télévisueur, les appareils qui lui sont raccordés et les étagères en verre. - Ne tirez pas sur le support TV. Les pièces de la base du support TV risquent de s'enlever et vous risquez d'endommager votre sol. - Assurez-vous de ne pas coincer vos mains ou vos pieds sous le panneau inférieur. - Lorsque vous transportez le support TV, ne le tenez pas par l'étagère en verre.

Ne soumettez pas le verre à un choc trop violent.

Même si ce support TV est en verre trempé, il est nécessaire de le manier avec précaution. Si le verre rompt, les bris de verre peuvent provoquer des blessures. Il est par conséquent important de respecter les consignes de sécurité ci-dessous.

• Ne heurtez pas le verre et ne laissiez aucun objet pointu tomber dessus. Évitez les chocs violents.
• Ne rayez pas le verre et évitez de le heurter avec des objets pointus.
• Ne frappez pas les bords du verre avec un objet lourd, tel qu'un aspirateur.

Remarque à propos de la capacité de charge

Ne placez aucun équipement qui dépasse la capacité de charge maximale de chaque étagère, comme indiqué sur l'illustration.

Sinon, les étagères risquent de se rompre.

Remarques à propos de l'installation

• Lorsque vous montez le support TV, protégez le sol avec les emballages.
• Installé le support TV sur une surface plane et solide. Le support ne doit jamais être installé selon un angle ou incliné. Pour éviter cela, respectez les consignes de sécurité suivantes.
• N'installez pas le support TV dans un endroit exposé à la lumière directe ou à proximité d'une source de chaleur.
• N'installez pas le support TV dans un endroit exposé à la chaleur ou à l'humidité, ni à l'extérieur.

Remarque à propos de l'utilisation

Pour maintenir le support TV propre, nettoyez-le de temps en temps avec un chiffon doux et sec. Les taches tenaces peuvent être nettoyées avec un chiffon légèrement imbibé de savon au pH neutre. Assurez-vous d'essuyer ensuite la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques, tels qu'un diluant ou de l'essence, car ils endommageront la surface du support TV.

Lisez attentivement les consignes de sécurité enoncées ci-dessus et soyez particulièrement attentif lors de l'installation, de la maintenance, du contrôle et de la réparation de ce produit. Lisez attentivement les consignes de sécurité énoncées ci-dessus et soyez particulièrement attentif lors de l'installation, de la maintenance, du contrôle et de la réparation de ce produit.

L'installation du téléviseur sur le support TV doit être effectuée par au moins deux personnes. Si une seule personne se charge de l'installation, un accident ou des blessures peuvent être occasionnés. Assurez-vous d'éloigner les enfants lors de l'installation.

Assurez-vous de monter le support TV correctement en suivant les instructions.

Si une vis n'est pas correctement serrée ou si elle est tombée, le support TV risque de basculer. Vous pourriez vous blesser ou endommager le téléviseur.

Évitez de vous pincer les doigts ou les mains lorsque vous assemblez le support TV ou installez le téléviseur.

Assurez-vous d'installer le téléviseur correctement en suivant les instructions.

Serrez les vis correctement. Si le téléviseur n'est pas installé correctement, il risque de tomber et de provoquer des blessures.

ÉTAPE1: vérification des pièces

Nom Quantité
Panneau supérieur	1
Panneau inférieur	1
Pilier létral (L)*1	1
Pilier létral (R)*1	1
Pilier arrêté	1
Panneau avant	1
Étagère en verre	1
Vis (+PWH5 × 25)	8
Vis (+K4 × 20) + Manchon	2
Vis à cames	4
Vis (+P4 × 15)	4
Boulon d'ancrage	2
Capuchon de vis	3
Crochet d'enceinte (L)	1
Crochet d'enceinte (R)	1
Gabarit en papier	3*2
	2*3
Bande	1

Les illustrations ci-dessus sont destinées au SU-FL300L. Elles sont différentes du SU-FL300M. Le SU-FL300M possède une découpe sur le côté du pilière. Sur le SU-FL300M, trois gabarits en papier sont fournis : un pour chaque format de téléviseur (32/40/46 pouces). Sur le SU-FL300L, deux gabarits en papier sont fournis : un pour chaque format de téléviseur (46/52 pouces).

Vous devez disposer d'un tournevis cruciforme correspondant aux vis indiquées avant de procéder à l'assemblage.

Avertissement

Si vous coincdez le cordon d'alimentation CA sous ou entre des pièces de l'équipement, ceci peut provoquer un court-circuit ou une électrocution. Si vous trébuchez sur le cordon d'alimentation CA ou le câble de raccordement, le support TV risque de basculer et de provoquer des blessures.

Choisissez l'emplacement d'installation et posez le support TV sur le sol avant d'installer le téléviseur.

Comme le téléviseur est lourd, il est recommandé de choisir au préalable l'emplacement d'installation, et de monter le support TV sur place.

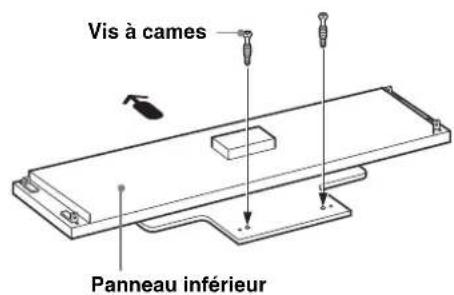

Fixez le pilier arrêté au panneau inférieur.

• Serrez les deux vis à cannées fournies au panneau inférieur.

Le sens de la flèche indique l'avant du support

Fixez le pilier arrière au panneau inférieur et serrez les deux vis à cames à l'aide d'un tournevis.

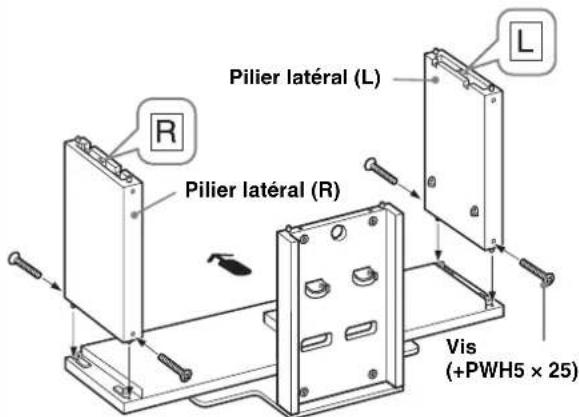

Fixez les piliers latéraux au panneau inférieur.

Fixez les piliers latéraux au panneau inférieur à l'aide des quatre vis fournies (+PWH5× 25)

Remarque

Il existe des différences entre les piliers gauche et droit.

Assurez-vous d'installer chaque pilier du côté ajustat.

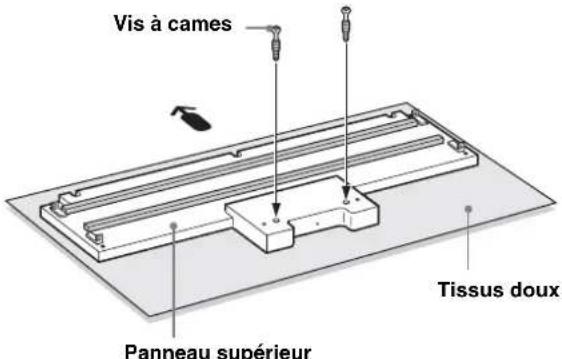

3 Fixez le panneau supérieur.

• Serrez les deux vis à cames fournies au panneau supérieur.

L'illustration ci-dessus représente le SU-FL300L à titre d'exemple. Le SU-FL300M ne possède qu'une barre de renforcement sur le panneau supérieur.

Remarques

• Pour éviter d'endommager la surface brillante du panneau supérieur, assurez-vous de la nettoyer et de placer un chiffon doux sur la surface de travail.
• Si vous raccordez le système Home Theatre au support du téléviseur, consultez aussi « Installation de l’enceinte centrale (pour les systèmes Home Theatre uniquement) » à la page 11. 2 Alignez et insérez les supports de fixation situés de part et d’autre du panneau supérieur dans les piliers latéraux. Fixez les piliers latéraux à l’aide des quatre vis fournies (+PWH5× 25). Ensuite, serrez les deux vis à cames restantes au dos du pilier arrière.

Remarque

Veillez à ne pas vous coincer les doigts lors de la fixation du panneau supérieur.

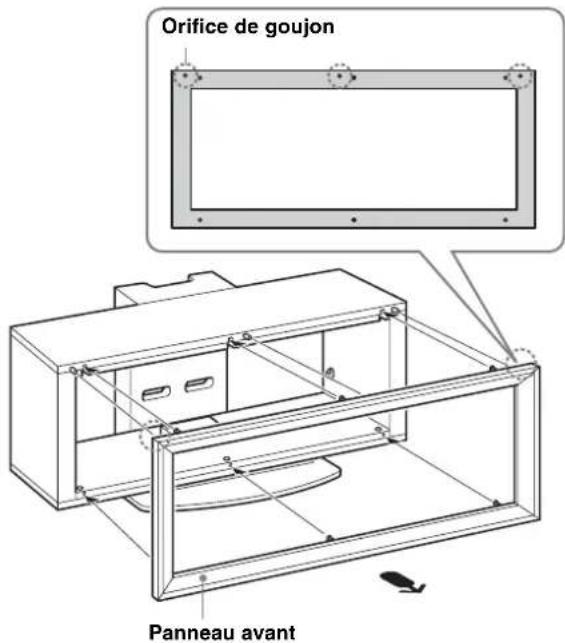

Fixez le panneau avant au support TV.

1 Alignez les trois goujons du support TV sur les trois orifices du panneau avant.

2 Tournez les six vis à cames dans le sens des aiguilles d'une montre sur les panneaux supérieur et inférieur pour fixer le panneau avant. Ensuite, fixez les trois capuchons de vis fournis aux trois vis inférieures.

Remarque

N'oubliez pas de fixer le panneau avant dans le sens adéquat.

Fixez l'étagère en verre.

Insérez complètement l'étagère en verre dans la rainure du pilier jusqu'à ce qu'elle entre en contact avec ce dernier.

Remarque

Installez l'étagère en verre sur le support TV en prenant soin de la placer avec l'étiquette « Attention » vers l'avant, sur la droite, comme indiqué ci-dessus.

2 Serrez les quatre vis sur les piliers latéraux pour fixer l'étagère en verre et le support TV.

Fixez les manchons sur le panneau supérieur.

Insérez les manchons des deux vis fournies (+K4×20) dans les deux orifices situés le plus à l'avant, puis serrez les vis.

Remarque

Les deux autres orifices situés le plus à l'arrière du panneau supérieur ne sont pas utilisés.

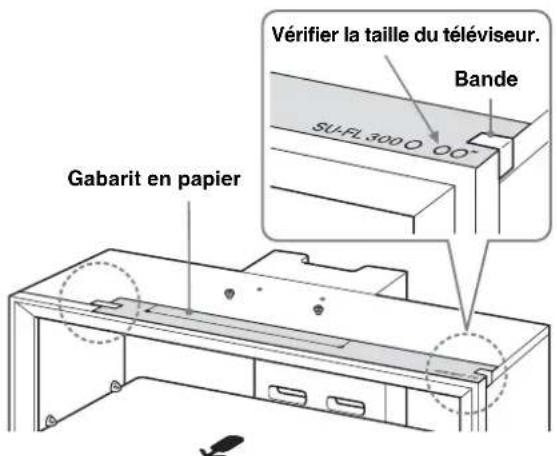

Collez le gabarit en papier fourni sur le panneau supérieur.

1. Choisissez le gabarit en papier adapté à votre format de téléviseur parmi les gabarits fournis et alignez les bords du coin droit du gabarit en papier avec le coin droit du panneau supérieur. 2. Collez le gabarit en papier sur le panneau supérieur à l'aide de la bande fournie.

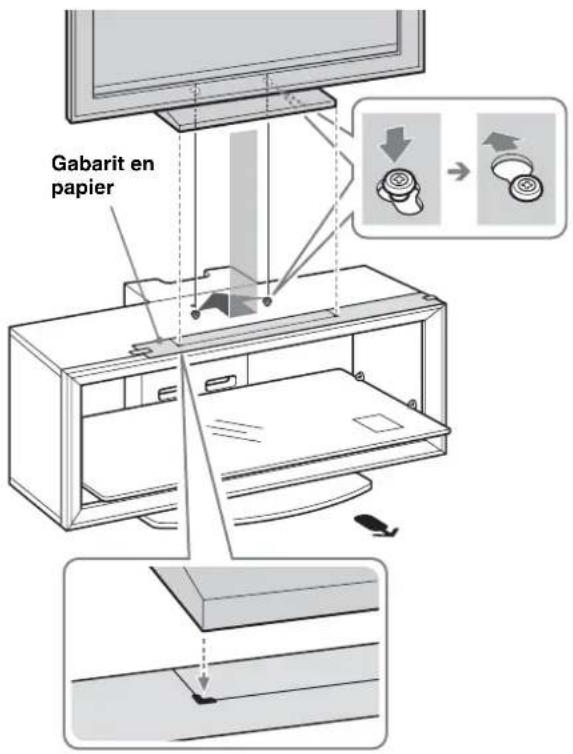

1 Installez le téléviseur sur le support TV.

En vous référant au contour du gabarit en papier fourni, faites correspondre le contour du support de table avec le contour du gabarit en papier, de sorte que les orifices du dessous du support de table soient alignés avec les manchons fixés à la partie 1 de étape 3. 2 Faites glisser le téléviseur vers l'arrière pour le mettre en place. Retirez le gabarit en papier du panneau supérieur.

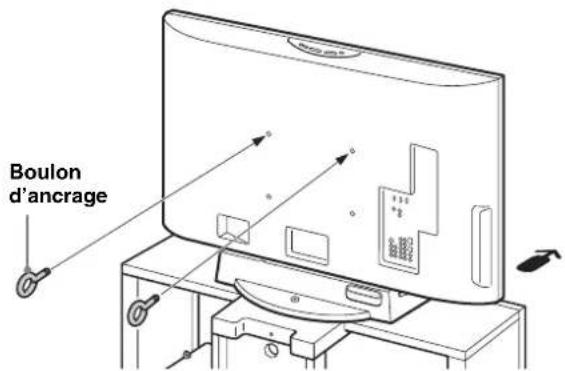

2 Fixez les boulons d'ancrage.

Fixez les deux boulons d'ancrage fournis à l'arête du téléviseur.

Remarque

Si vous n'utilisez pas les deux boulons d'ancrage pour fixer le téléviseur, celui-ci risque de tomber et vous pourriez vous blesser.

Avertissement

Assurez-vous de prendre toutes les mesures nécessaires afin d’éviter que le support TV ne bascule, ce qui pourrait provoquer des blessures et des dégâts.

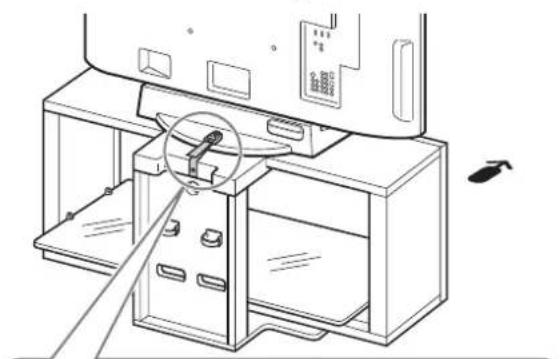

Fixez la courroie de soutien.

Vissez la courroie de soutien (fournie avec le téléviseur) sur le support TV avec la vis à bois (fournie avec le téléviseur) à l'aide du tournevis. Fixez la courroie de soutien au support de table et vissez la courroie avec la vis de fixation (fournie avec le téléviseur TV) à l'aide d'une pièce de monnaie, etc. 3 Réglez la longueur en serrant la courroie de soutien tout en maintenant le support de table.

Raccordez les câbles.

Faites passer les câbles dans les passers câbles et les orifices du pilier arrêté.

Remarque

Si les câbles ne sont pas installés correctement, vous risquez de les coincer ou de les endommager et de provoquer ainsi une électrocution, etc.

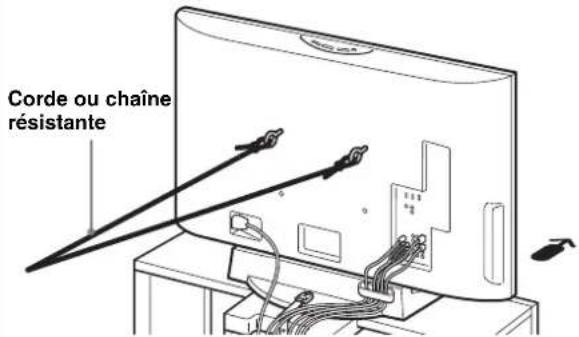

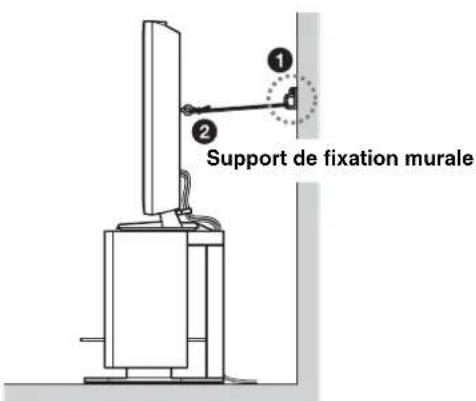

Fixez le téléviseur au mur.

Pour cela, vous devez vous procurer une corde ou une chaîne solide disponible dans le commerce, ainsi qu'un support de fixation murale.

Placez le support de fixation murale sur un mur solide. 2. Faites passer la corde ou la chaîne à travers les deux trous des boulons d'ancrage, puis fixez l'autre extrémité de la corde ou de la chaîne au support de fixation murale.

Remarque à propos de la capacité de charge

Ne placez sur l'étagère en verre aucun équipement qui dépasse sa capacité de charge maximale, car elle risque de se briser et vous pourriez vous blesser.

		SU-FL300M SU-F	L300L
Dimensions: mm (pouces)	A1	0 3 5(40 3/4)	1 280(50 1/2)
	B503(19 7/8)		503(19 7/8)
	C487(19 1/4)		518(20 1/2)
	D895(35 1/4)		1 140(45)
	E303(12)		303(12)
	F418(16 1/2)		468(18 1/2)
	G146(5 3/4)		146(5 3/4)
	H20(4 3/4)		130(5 1/8)
	I272(10 3/4)		340(13 1/2)
Poids : 35 kg		(7 71 b 3 o z)	52 kg(114 lb 11 oz)

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Installation de l'enceinte centrale (pour les systèmes home theatre uniquement)

Le modèle d'enceinte centrale SS-CT71/CNP2200 est destiné aux modèles Home Theatre suivants :

DAV-HDX665 HT-SF2000

DAV-HDX466 DAV-DZ556KB

DAV-HDX465 DAV-DZ250KW

DAV-HDX267W DAV-DZ250K

DAV-HDX266 DAV-DZ151KB

DAV-HDX265 DAV-DZ150K

DAV-HDZ235

Le modèle d'enceinte centrale SS-CT72/CT74 est destiné aux modèles Home Theatre suivants:

DAV-HDX900W DAV-DZ1000

• Les produits ci-dessus sont susceptibles à modification sans préavis, il se peut qu'ils ne soient plus en stock ou que leur production ait été arrêtée.
• Il est possible que certains modèles ne soient pas disponibles dans certaines régions.

Avant de fixer le crochet d'enceinte :

Pour le SS-CT71/CNP2200, les repères H-L/H-R doivent être orientés vers l'avant. Pour le SS-CT72/CT74, les repères S-L/S-R doivent être orientés vers l'avant.

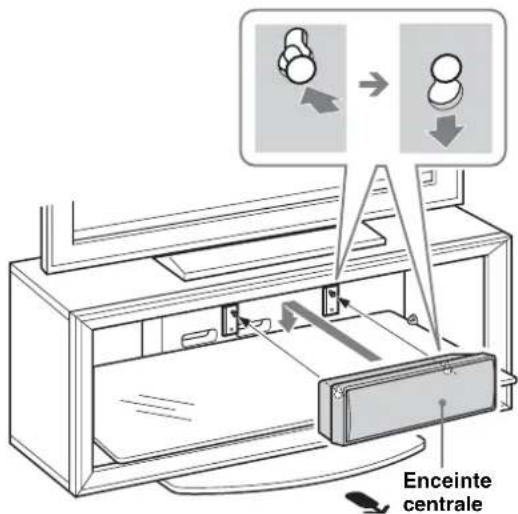

Fixez le crochet d'enceinte.

Fixez chaque crochet d'enceinte à l'aide des vis fournies (+P4× 15) (deux vis chacun pour la gauche/droite) à la face inférieure du panneau supérieur.

SS-CT71/CNP2200

SS-CT72/CT74
