MANUAL DE USUARIO SUFL300L SONY

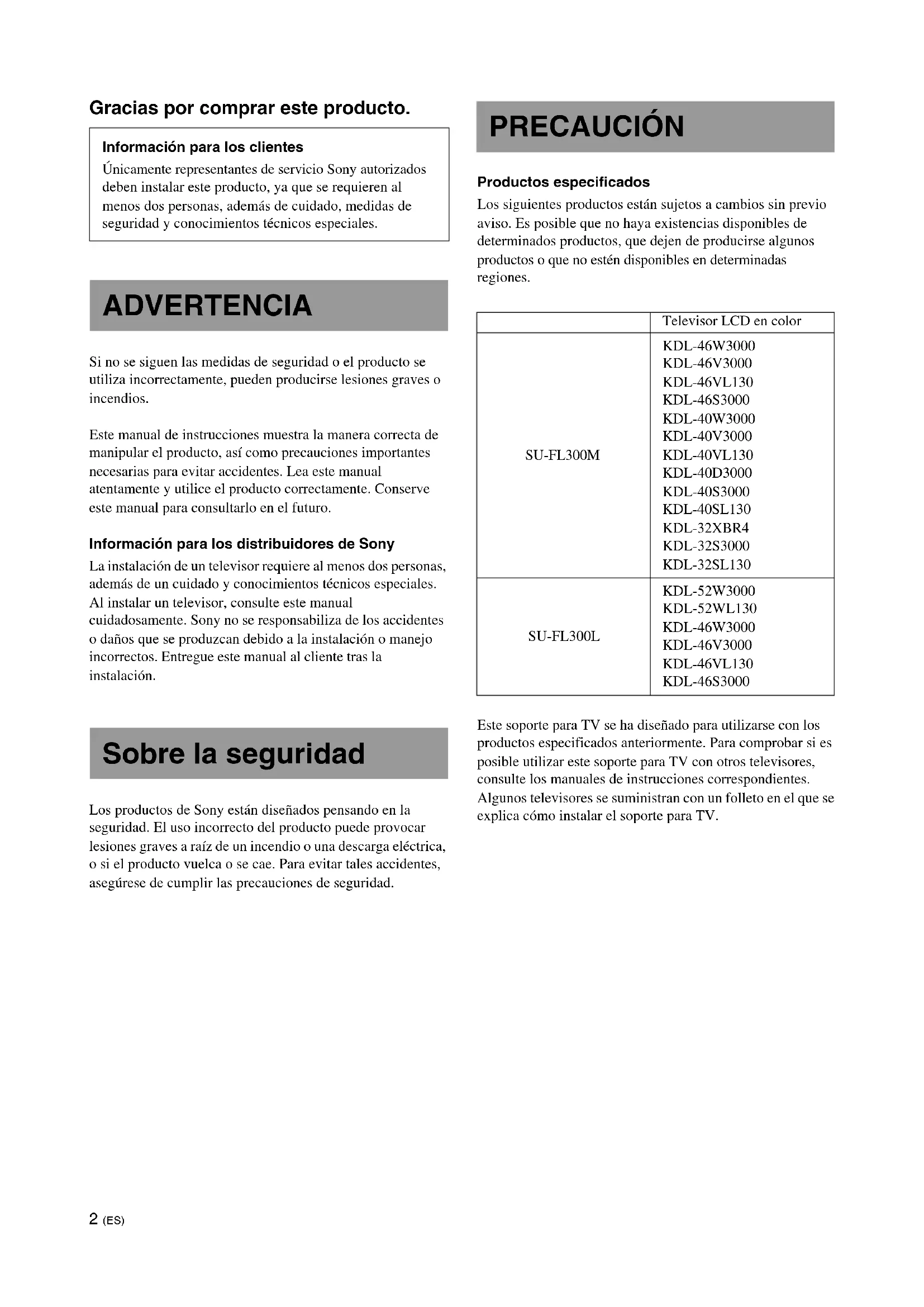

Gracias por comprar este producto.

Información para los pacientes

Unicamente representantes de service Sony autorizados deben instalar este producto, ya que se requirecen al menos dos personas, además de cuidado, medías de seguridad y conocimientos技术和especiales.

ADVERTENCIA

Si no se siguen las medidas de seguridad o el producto se utilizes incorrectamente, pueda producirse lesiones graves o incendios.

Este manual de instrucciones muestra laforma correcta de manipular el producto, asi como precauaciones importantes necessarias para evacitar accidentes. Lea este manual atentamente y utilizes el producto correctamente. Conserve este manual para consultarlo en el futuro.

Información para los distribuidores de Sony

La instalación de un telesor requiere al menos dos personas, además de un cuidado y conocimientos技术和peciales. Al instalar un telesor, consulte este manual cuidadosamente. Sony no se responsabiliza de los accidentes o daños que se produzcanupon a la instalacion o manejo incorrectos. Entregue estemanual al cliente tras la instalacion.

Sobre la seguridad

Los productos de Sony están dibelados pensando en la seguidad. El uso Incorrecto del producto pueda provocar lesiones graves a raíz de un incendio o una descarga electrica, o si el producto vuelca o se cae. Para evaporar tales accidentes, asegúrese de cumplir las precauiones de seguidad.

PRECAUCION

Productospecificados

Los siguientes productos están susjetos achangios sin previo aviso. Es posible que no haya existencias disponibles de determinados productos, que deben de producirse algunos productos o que no esten disponible en determinadas regiones.

	Television LCD en color
SU-FL300M	KDL-46W3000 KDL-46V3000 KDL-46VL130 KDL-46S3000 KDL-40W3000 KDL-40V3000 KDL-40VL130 KDL-40D3000 KDL-40S3000 KDL-40SL130 KDL-32XBR4 KDL-32S3000 KDL-32SL130
SU-FL300L	KDL-52W3000 KDL-52WL130 KDL-46W3000 KDL-46V3000 KDL-46VL130 KDL-46S3000

Este soporte para TV se ha disnéado para'utilizar con los productos especializados anteriormente. Para comprobar si es possible utiliser este soporte para TV conOthers televisores, consulte los manuales de instrucciones correspondentes.

AlgunosTelevisores se suministran con un folleto en el que se explicacomo instalar el soporte para TV.

ADVERTENCIA

Si no se tenen en cuenta las precaucionesSIGUIENTES, poder producirse lesiones graves o incluso la muerte a raiz de un incendio o una descarga electrica, o si el producto vuelca.

El televisor y el soporte para TV son muy pesados: por tanto, si una persona no@cualificada intentaellar a cabo la instalacion, podravsuir algoa lesion.

Tome las debidas precauiones para evaporar que el soporte para TV se vuelque.

De lo contrario, el televisor podría volcarse y provocar lesiones. Fije el televisor a una pared, etc., para evaporar que se vuelque.

Asegúrese de instalar el soporte para TV en una superficie plana y solida.

No instale el soporte para TV de modo que se incline en cualquier direccion. En caso contrario, el soporte para TV podra volcarse o el televisor podra caer. Esto podra provocar lesiones o daños.

Si instalala el soporte para TV en una superficie blanda, como un tapete o una alfombra, cubra primero dicha zona con un panel.

No utilise un soporte para TV dañado.

No utilise el soporte para TV si presente fisuras. El cristal podría romperse y el televisor podría volcar, lo que podría provocar lesiones o daños materiales graves. Sonporte para TV dan

No se apoye en el tevisor ni se Craigue de el.

Podría volcarse el soporte para TV o caerse el televisor y provocar lesiones graves o la muerte.

No permita que los niños se suban en el soporte para TV ni que gateen por las repisas.

Si se suben niños encima del soporte para TV o gatean entre las repisas, el cristal podría romperse y el soporte para TV volcarse, provocando lesiones graves o la muerte.

Podrfa caerse, o romper el cristal y provocar lesiones.

No cubra los orificios de ventilacion del televator.

Si se cubren los orificios de ventilacion (con un pano, etc.), el monitor podra sobrecalentarse y provocar un incendio.

Procure evaporar que se aplaste el cable de alimentacion o el cable de connexion.

• Evite también que se aplaste el cable de alimentación o el cable de conexión al instalar el television en el soporte para TV. Si se daña algo nido de这些东西 cables, pueda producirse un incendio o una descarga electrica.

• No pise el cable de alimentacion ni el de connexion al transporte el soporte para TV. Dichos cables podrieran darnarse y provocar un incendio o una descarga electrica.

Tenga cuidado de no tropezar con el cable de alimentacion o los cables de connexion.

Si tropezara, el soporte para TV podría volcarse y provocar lesiones.

No nuevo el soporte para TV cuando esté el televisor acoplado o cuando haya alcún equipo conectado en el interior.

Si mueve el soporte para TV con el television acoplado, podra dañarse la espalda, o bien el soporte para TV podra volcarse y provocar heridas graves. Asimismo, podra caerserialquier equipo connectado en el interior, rompiendo la repisa de vidrio o provocan materiales.

PRECAUCION

Si no se Tienen en cuenta las siguientes precauciones, poder producirse daños personales o materiales.

No instale equipos que no sean el producto asignado.

• Este soporte para TV se ha disnado para'utilise unicolemente con el producto especificado. Si instalaequipos que no sean los especialicos, poder caarse o danarse y provocar lesiones.
• No Coloque encima del soporte para TV objetos como jarrones, cerámica, etc.
• No modifique el soporte para TV.
• No coloque nunca objeto caliente directamente encima del soporte para TV. El calor puede occasionar la decoloracion o deformacion del soporte para TV.
• No coloque nada que pueda darar el cristal directamente encima del soporte para TV.

Asegürese de fazer bien el televisor.

Utilice los accesos de anclaje suministrados para fazer el televisor en el soporte para TV. Si no instala el televisor adequamente, pueda caerse, o el soporte para TV pueda volcarse y provocar lesiones.

No aplique peso al cristal ni lo someta a golpes.

Al instalar el televisor, no se apoye con la mano en el soporte para TV. No golpee el soporte para TV con objetosuros, como un destornillador, etc., ya que pueda romperse el cristal y provocar lesiones.

Transporte del soporte para TV

Si intenta mover el soporte para TV usted solo o sin seguir los procedimientos adecuados, pueda sufir una lesión. Para evaporarlo, asegúrese de seguir los consejos que se-ofrecen a continuación.

• Procure que dos o mais personas transporten el soporte para TV, pero solo antes de haber退回 el telector, el equipo connectado y las repisas de vidrio.
• No arrastre el soporte para TV. Las piezas de la base del soporte para TV podrjan soltarse y dañar el suejo.
• Tenga cuidado de que las manos o los pies no queden atrapados bajo de la placar base.
• No agarre el soporte para TV por la repisa de vidrio durante su transporte.

No someta el cristal a golpes fuertes.

Aúnque este soporte para TV está construido con vidrio endurecido, deben tenerse cuidado.

Si el cristal se rompe, los fragmentos peuvent provocar lesiones. Para evaporar esta situacion, tome las precauaciones que se indican a continuacion.

• No golpee el cristal ni deje caer objetos puntiagudos sobre el本身就是. Evite los impactos fuertes.
• No raye ni presione el cristal con objetos puntiagudos.
• Evite que objetos contundentes, como una aspiradora, golpeen los bordes del cristal.

Notasobre lacapacidad decarga

No colocque ningún equipo que supere el peso máximo permitted para cada repisa indicado en la ilustración. En caso contrario, las repisas podrán romperse.

Notas sobre la instalación

• Allearvaracaboelmontaje,coloqueelmaterialde embalaje sobre el suelo para evaporar que se dané el suelo.

• Instale el soporte para TV sobre una superficie plana y solida. No lo instale en ángulo ni inclinado. Paraarlo, respete las precauciones siguientes.

• No instale el所提供 para TV en un situo expuesto a la luz directa del sol nioca de un calentador.

• No instale el soporte para TV en un situ caluroso o humedo, ni al aire libre.

Notasobreeluso

Para Maintener el soporte para TV limpio, utilise un paño suave y seco. Las manchas resistentes你能 eliminarse con un paño ligeramente humedecido con jabón neutro.

Asegúrese de estar la zona a continuación con un pamo suave y seco. No utilise productos químicos, como disolventes o bencina, ya que pueda darar el acabado del soporte para TV.

Información para los distribuidores de Sony

Procure leer detenidamente las instrucciones de seguridad descritas anteriormente y prestar especial atencion a la calidad durante la instalacion, mantenimiento, comprobacion y reparacion del producto.

Asegúrese de que al menos dos o más personas realizan el trabajo de instalación.

Asegúrese de que al menos dos o más personas instalan el television en el soporte para TV. Si una persona realiza sola la instalación, pueda sufir accidentes o lesiones. Durante la instalación, procuremanter alejados a los niños.

Asegúrese deOLLOW las instrucciones para instalar firmamente el soporte para TV.

Si un tornillo no está apretado firmamente o se cae, el soporte para TV podra volcarse. Esto podria produir lesiones o danos materiales.

Tenga cuidado de no lastimarse las manos o dedos durante el montaje.

Tenga cuidado de no pillarse los dedos ni las manos al montar el soporte para TV e instalar el televisor.

Asegúrese deOLLOW las instrucciones para instalarfirmamente el televisor.

Apriete firmamente los tornillos. Si no instalara el telector adequadamente, pueda caerse y provocar lesiones.

Paso 1: Comprobación de las piezas

*3 Con el Modelo SU-FL300L, se suministran dos plantillas de papel, una para cada時間 de televisor (46/52 pulgadas).

Antes de comenzar el montaje, asegúrese de disponible de un destornillador PhillipsADEducado para fjar los tornillos indicados arriba.

Nombre Cantidad
Placa superior	1
Placa base	1
Pilar lateral (L)*1	1
Pilar lateral (R)*1	1
Pilar trasero	1
Panel frontal	1
Repisa de vidrio	1
Tornillo (+PWH5 × 25)	8
Tornillo (+K4 × 20) + Funda	2
Tornillo de bloqueo	4
Tornillo (+P4 × 15)	4
Perno de anclaje	2
Tapa del tornillo	3
Gancho de la bocina (L)	1
Gancho de la bocina (R)	1
Plantilla de papel	3*2
	2*3
Cinta adhesiva	1

1 Las ilustraciones anteriores corresponden al modelos SU-FL300L. Estas son differsentes para el modelos SU-FL300M. Para dicho modelos, existe una parte cortada en elazo del pilar lateral.
2 Con el Modelo SU-FL300M, se suministran tres plantillas de papel, una para cada時間 de televisor (32/40/46 pulgadas).

Paso 2: Montaje del soporte para TV

ADVERTENCIA

Si el cable de alimentacion de ca queda atrapado bajo de un componente o entre dos o mas componentes del equipo, podrfa producirse un cortocircuito o una descarga electrica. Si tropieza con el cable de alimentacion o con el cable de connexion, el soporte para TV podrfa volcarse y provocar lesiones.

Elija laubicacion de instalacion ycoloque el soporte para TV en el suejo antes de instalar el televisor.

Debido a que el televisor es pesado, se recomienda que elija la ubicacion de instalacion de antemano y que colocoel soporte para TV en el sueo.

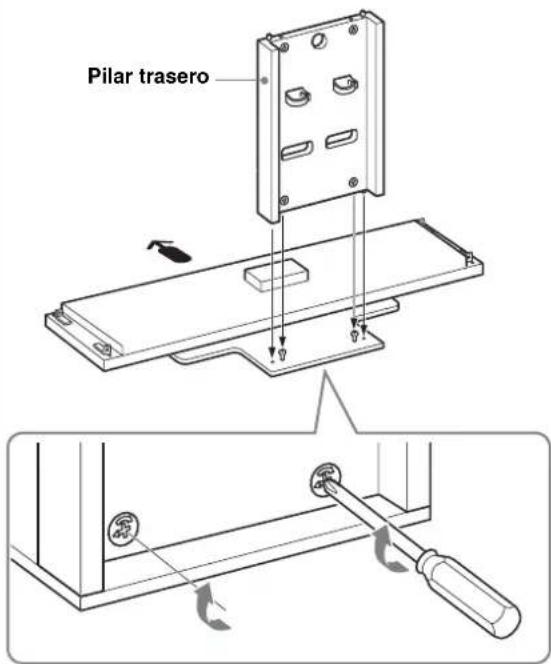

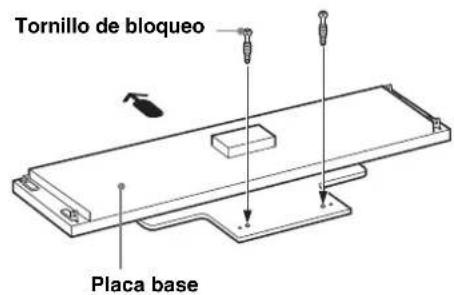

1 Coloque el pilar trasero en la placac base.

Apriete los dos tornillos de bloqueo suministrados en la placacase.

La direccion quemarca la flecha muestra la parte frontal del soporte para TV.

2Coloque el pilar trasero en la placal base y fije los dos tornillos de bloqueo con un destornillador.

2 Coloque los pilares laterales en la placacase.

Fije los pilares laterales y la placalase con los quatre tornillos suministrados (+PWH5× 25)

Nota

Existen diferencias entre los pilares de la referencia y de la izquierda.

Asegurese de instalar cada pilar en el lado correcto.

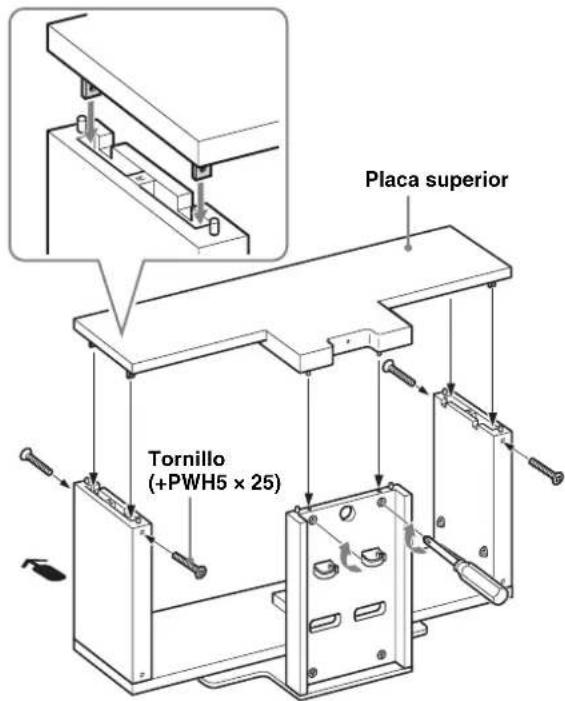

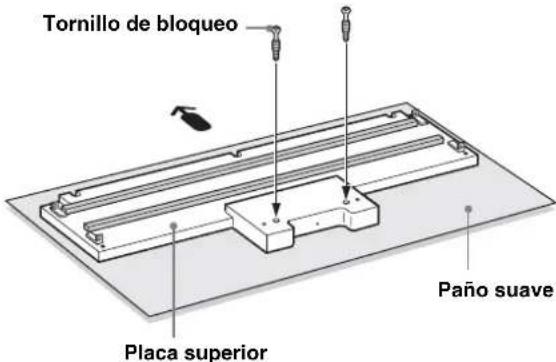

3 Coloque la placasuperior.

Apriete los dos tornillos de bloqueo suministrados en la placar superior.

La ilustracion que se muestra anteriormente corresponde a un exemple del modelo SU-FL300L. En el modelo SU-FL300M solo hay una barra de refuerzo en la placar superior.

Notas

• Para evaporar dañar la superficie satinada de la placá superior, asegúrese de utiliser un paño suave para limpiarla y para protecer la superficie de trabajo.
• Si colocao el sistemas de sala de cine domestico en el soporte del televisor, consulte el apartado "Instalacion de la bocina central (solo en sistemas de sala de cine domestico)" que encontrarar en la pagina 13.
  2Alinee e inserte los soportes de fijacion aamins lados de la placap superior en los pilares laterales.
  Fije los pilares laterales con los quatre tornillos suministrados (+PWH5× 25) .A continuacion, fije los dos tornillos de bloqueo restantes en la parte posterior del pilar trasero.

Nota

Tenga cuidado de no pillarse los dedos al colocar la placeta superior.

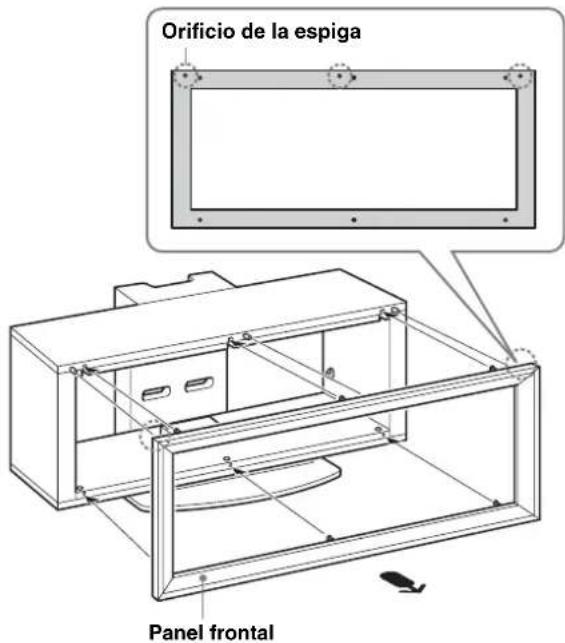

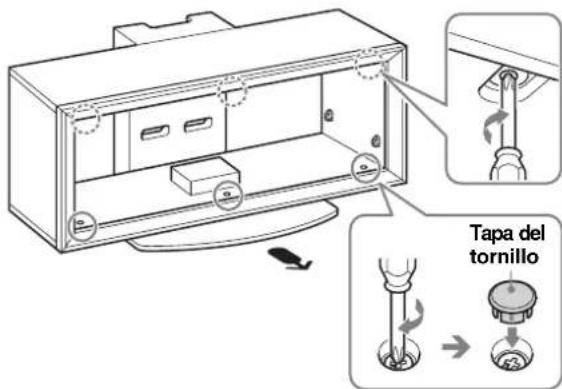

4 Fije el panel frontal al soporte para TV.

Alinee las tres espigas del soporte para TV con los tres orificios del panel frontal.

Gire los theirs tornillos de bloqueo de la placasuperior y la placacase hacia la derecha para fjar elpanel frontal.A continuacion,coloque las tres tapasde tornillos suministradas en los tres tornillosinferiores.

Nota

Asegürese de colocar el panel frontal en la direction correcta.

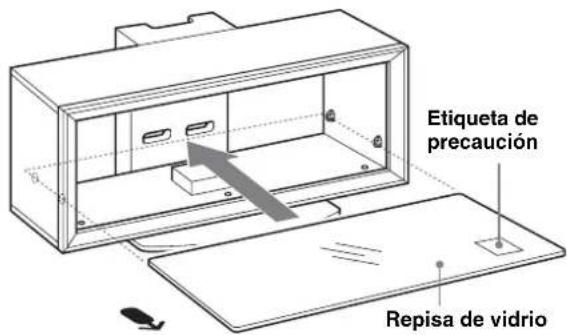

Fije la repisa de vidrio.

Inserte completeness el estante de vidrio en el pilar posterior hasta queaminsenetrénencontacto.

Nota

Coloque la repisa de vidrio en el soporte para TV de modo que la etiqueta de "Precaución" aparezca situada en la parte frontal derecha, tal como se muestra en la ilustracion.

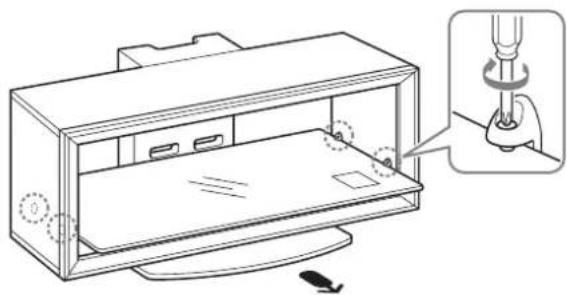

2 Apriete los quatre tornillos de los pilarres laterales para fazer la repisa de vidrio y el soporte para TV.

Paso 3: Preparación para la instalación del televisor

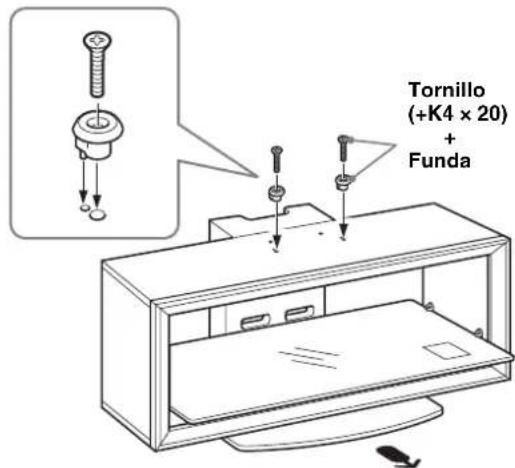

Cologne las fundas en la placasuperior.

Inserte las fundas de los dos tornillos suministrados (+K4× 20) en los dos orificios situados en la parte frontal y, a continuacion, fijelas con los tornillos.

Nota

Losotros dos orificios situados en la parte posterior de la placā superior no se utilizes.

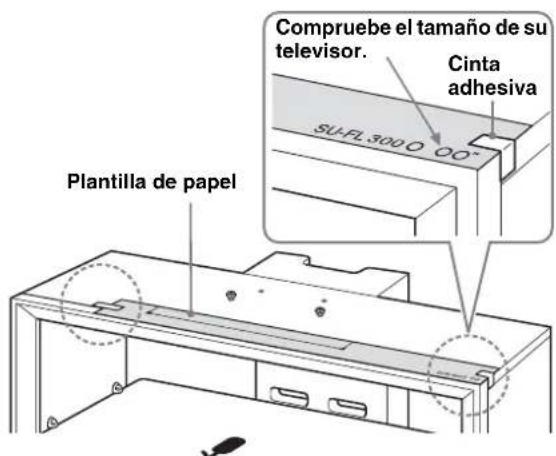

2 Pegue la plantilla de papel suministrada en la placasuperior.

1Selecciona la plantilla de papel que corresponda al tameno de su televisor entre las plantillas de papel suministradas y haga coincidir los bordes de la esquina referencia de la plantilla de papel con la esquina referencia de la placac superior.
2 Pegue la plantilla de papel a la placar superior con la cinta adhesiva suministrada.

Paso 4: Instalación del televisor

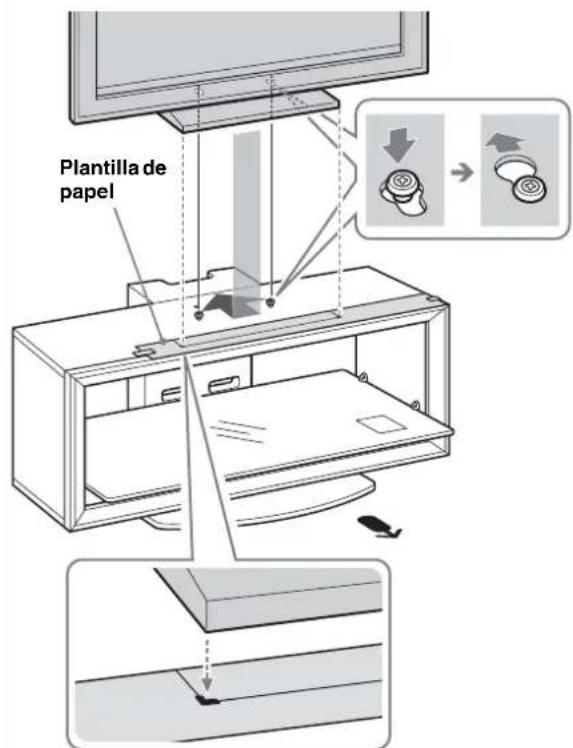

1 Instale el televisor en el soporte para TV.

Haga coincidir el contorno del soporte de sobremesa con el de la plantilla de papel suministrada, de modo que los orificios situados en la parte inferior del mesmo queden alineados con las fundas colocadas en la sección 1 del paso 3.
2 Deslice la parte posterior del televisor de modo que quede encajado en su situio.
3Extraiga la plantilla de papel de la placar superior.

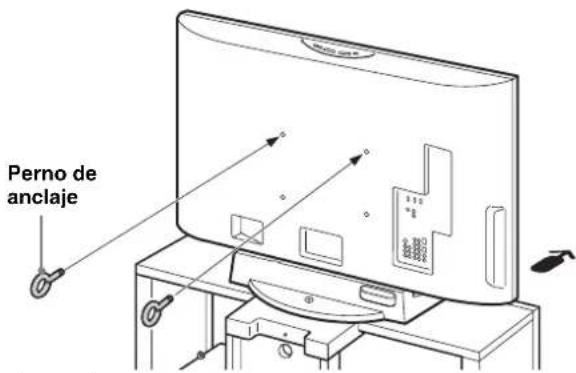

2 Fije los pernos de anclaje.

Fije los dos pernos de anclaje suministrados a la parte posterior del televisor.

Nota

Si no se usesan los dos pernos de anclaje para fjar el televisor, podrcae sy provocar lesiones.

Paso 5: Medidas de seguidad para evaporar el vuelco

ADVERTENCIA

Tome las debidas precauciones para evaporar que el soporte para TV se vuelque y provoque posibles lesiones y daños materiales.

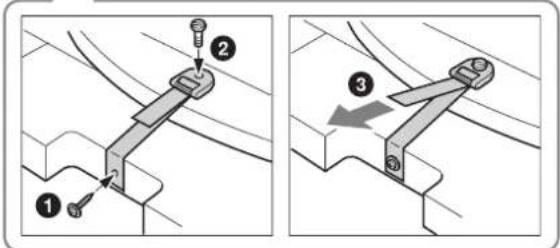

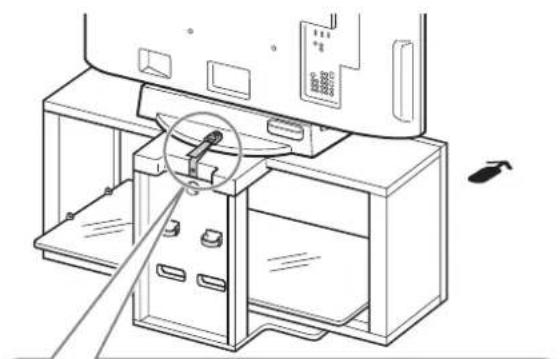

1 Coloque la cinta de sujeción.

Atornille la cinta de sujecion (suministrada con el televisor) al soporte para TV con el tornillo de madera (suministrado con el televisor) mediante el destornillador.
Fije la cinta de sujecion al soporte de sobremesa y atornille la cinta con el tornillo de fijacion (suministrado con el televisor) mediante una moneda, etc.
3 Apriete la cinta de sujecion paraajsar la longitud mrientras suseta el soporte de sobremesa.

2

Conecte los cables.

Pase los cables a工程技术 de los portacables y de los orificios del pilar trasero.

Nota

Si no se instalan los cables correctamente, es posible que queden atrapados y que sufran daños, lo cual podra provocar descargas electricas, etc.

3

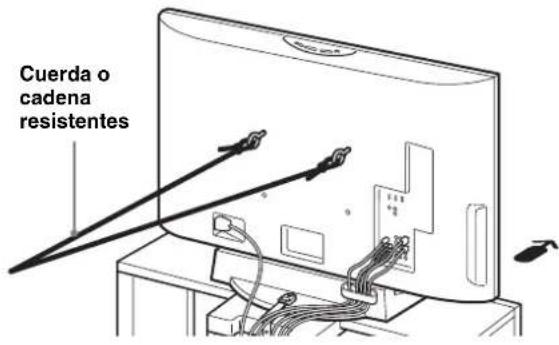

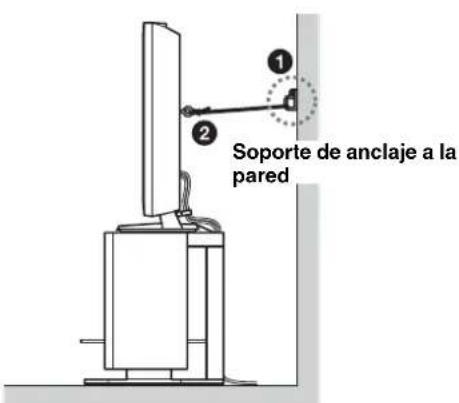

Fije el televator a la pared.

Prepare antes una性和e resistente o unaceda y un soporte de anclaje a la pared como los que suelen encontrarse en el mercado.

Fije el soporte de anclaje a la pared en una pared sóida.
Pase la cuerta o laceda por los dos agujeros de los pernos de anclaje y tense el除外 extremo de la pared o laceda en el soporte de anclaje a la pared.

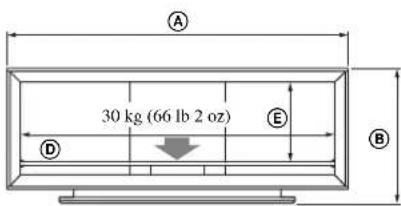

Especificaciones

Notas sobre la capacité de energia

No coloque ningún equipo en la repisa de vidrio que supere su peso máximo autorizzato, ya que podía romperse y provocar lesiones.

		SU-FL300M SU-FL300L
Dimensiones: mm (pulgadas)	A1.035 (40 3/4)	1.280 (50 1/2)
	B503 (19 7/8)	503 (19 7/8)
	C487 (19 1/4)	518 (20 1/2)
	D895 (35 1/4)	1.140 (45)
	E303 (12)	303 (12)
	F418 (16 1/2)	468 (18 1/2)
	G146 (5 3/4)	146 (5 3/4)
	H20 (4 3/4)	130 (5 1/8)
	I272 (10 3/4)	340 (13 1/2)
Peso:		35 kg (77 lb 3 oz)	52 kg (114 lb 11 oz)

El Diseño y las specifications están susertos a Cambios sin previo avis.

Instalación de la bocina central (sólo en sistemas de cine dométrico)

El Modelo SS-CT71/CNP2200 de la bocina central se utilizes con los siguientes modelos de sistemas de cine domestico:

DAV-HDX665 HT-SF2000

DAV-HDX466 DAV-DZ556KB

DAV-HDX465 DAV-DZ250KW

DAV-HDX267W DAV-DZ250K

DAV-HDX266 DAV-DZ151KB

DAV-HDX265 DAV-DZ150K

DAV-HDZ235

El Modelo SS-CT72/CT74 de la bocina central se utilizes con los siguientes modelos de sistemas de cine domestico:

DAV-HDX900W DAV-DZ1000

• Los productos Mentionados anteriorsmente estan expuestos achangiosin previoaviso,esposibleque nohaya existencias o que estosdejen de producirsc.
• Es possible que determinados modelos no estén disponibles en determinadas regiones.

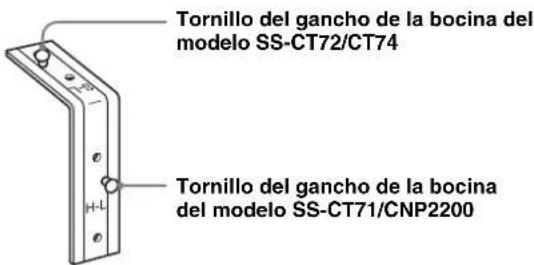

Antes de colocar el gancho de la bocina:

En los modelos SS-CT71/CNP2200, las marcas H-L/H-R deben estar orientadas hacía delante.

En el Modelo SS-CT72/CT74, las MARCAS S-L/S-R deben estar orientadas hacía delante.

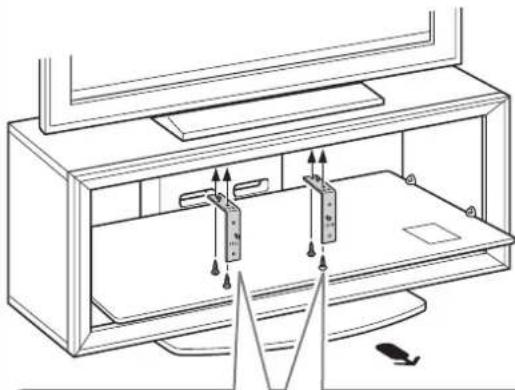

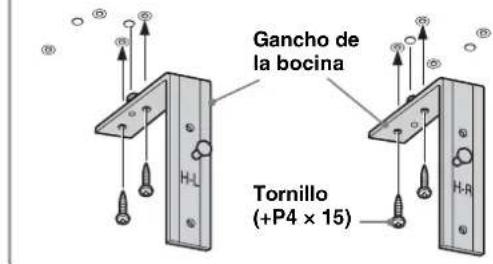

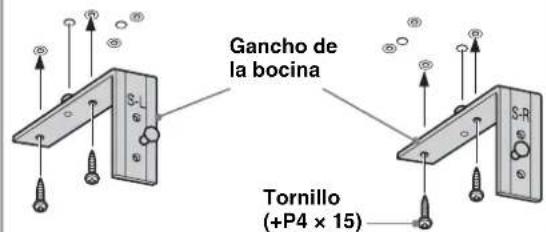

1 Coloque el gancho de la bocina.

Fije cada gancho de la bocina con los tornillos suministrados (+P4× 15) (dos tornillos para el derecho/ izquierdo) a la parte inferior de la placata superior.

SS-CT71/CNP2200

SS-CT72/CT74

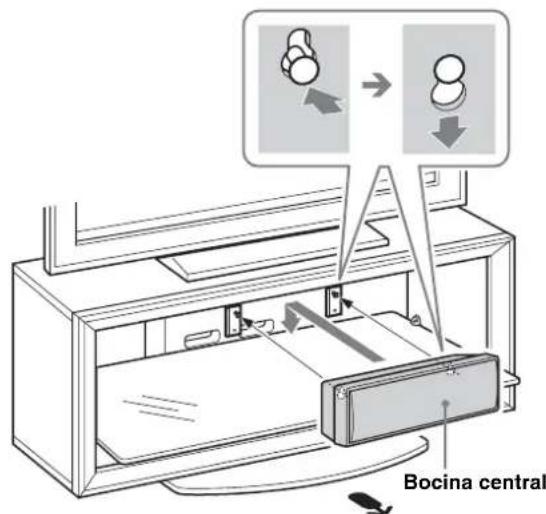

2 Cuelgue la bocina central en los tornillos del gancho tal y como se muestra en la ilustracion.
