Caractéristiques techniques	Interface audio USB, 2 entrées micro avec préamplis, 1 sortie casque, 1 sortie principale, 1 sortie auxiliaire.
Utilisation	Conçu pour les DJ, les musiciens et les producteurs, idéal pour les performances live et l'enregistrement en studio.
Maintenance et réparation	Nettoyer régulièrement les connexions et les boutons, vérifier les câbles pour éviter les coupures, consulter le manuel pour les réparations spécifiques.
Sécurité	Éviter l'exposition à l'humidité, utiliser avec une alimentation appropriée, ne pas surcharger les entrées.
Informations générales	Compatible avec la plupart des logiciels de production musicale, garantie constructeur de 2 ans, dimensions compactes pour un transport facile.

FOIRE AUX QUESTIONS - MX1IO IMG STAGE LINE

Comment connecter le IMG Stageline MX1IO à mon ordinateur ?

Utilisez un câble USB pour relier le MX1IO à un port USB de votre ordinateur. Assurez-vous que le pilote est installé.

Que faire si le son est faible ou distordu ?

Vérifiez les niveaux de gain sur le MX1IO et assurez-vous que les réglages d'égalisation ne sont pas trop extrêmes. Testez également avec des câbles différents.

Comment utiliser le MX1IO avec un microphone ?

Connectez le microphone à l'entrée appropriée du MX1IO, puis réglez le niveau de gain pour obtenir un son optimal.

Puis-je utiliser le MX1IO avec des systèmes de sonorisation externes ?

Oui, le MX1IO peut être connecté à des systèmes de sonorisation externes via ses sorties audio. Assurez-vous de choisir les bons câbles.

Comment résoudre les problèmes de connexion USB ?

Essayez de changer de port USB, redémarrez votre ordinateur, ou vérifiez si le câble USB est endommagé. Assurez-vous également que le pilote est à jour.

Le MX1IO est-il compatible avec des logiciels de DJ ?

Oui, le MX1IO est compatible avec la plupart des logiciels de DJ. Vérifiez les paramètres audio dans votre logiciel pour le sélectionner comme périphérique de sortie.

Comment faire un reset d'usine du MX1IO ?

Pour effectuer un reset d'usine, éteignez l'appareil, puis maintenez enfoncé le bouton de reset pendant 10 secondes tout en le rallumant.

Que faire si le MX1IO ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté. Testez avec une autre prise électrique et assurez-vous que l'alimentation fonctionne.

Le MX1IO prend-il en charge l'audio haute résolution ?

Oui, le MX1IO prend en charge l'audio haute résolution jusqu'à 24 bits/192 kHz.

MODE D'EMPLOI MX1IO IMG STAGE LINE

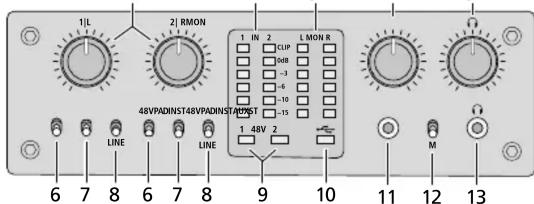

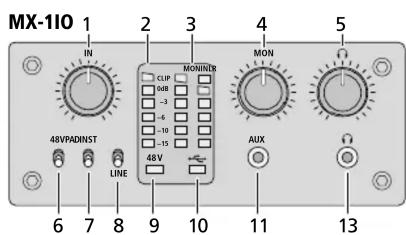

1 Réglage du niveau d’entrée 2 VU-mètre du niveau d’entrée 3 VU-mètre pour la voie moniteur 4 Réglage pour le niveau de sortie de la voie moniteur 5 Réglage pour le volume du casque 6 Alimentation fantôme Marche /Arrêt pour MICIN(18) 7 Atténuateur pour le signal d’entrée : −20 dB 8 Sélecteur d’impédance entre appareil audio / instrument pour l’entrée LINE

INST IN (17) 9 Témoin «48V» : brille lorsque l‘alimentation fantôme pour MIC IN (18) est allumée 10 Témoin : brille lorsque l’interface est reliée à un ordinateur allumé 11 Entrée stéréo (niveau non réglable) pour un appareil audio 12 Uniquement sur MX-2IO : sélecteur stéréo / mono pour les entrées LINE

INST IN (17) et MIC IN (18) 13 Prise casque 14 Prise ordinateur 15 + 16 Connexions pour enceinte active 17 Connexion pour appareil audio ou instrument 18 Connexion micro : utilisez soit cette prise soit la prise LINE

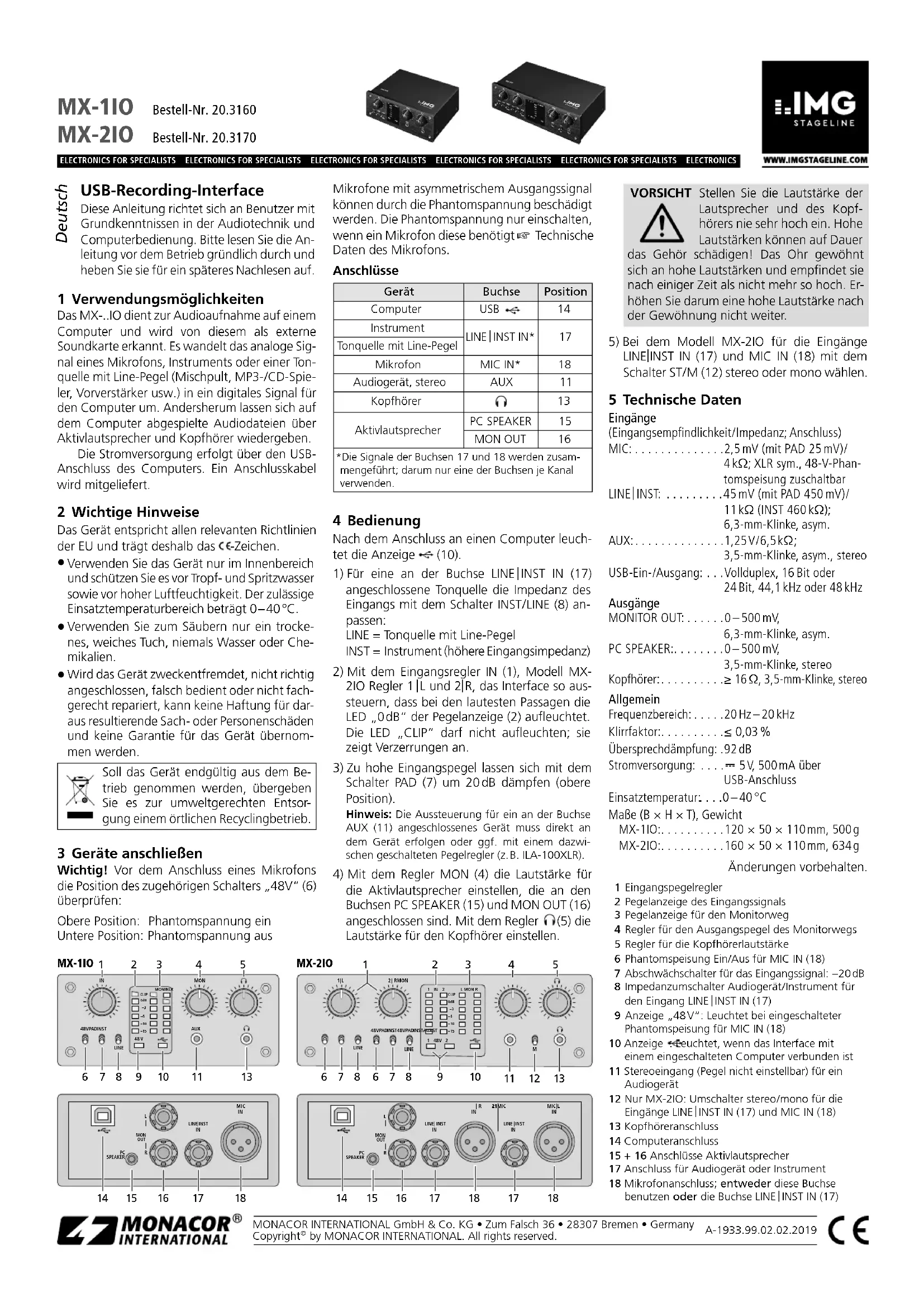

INST IN (17) MX-1IO Référence num. 20.3160 MX-2IO Référence num. 20.3170 Interface USB d’enregistrement Cette notice s’adresse aux utilisateurs avec des connaissances de base en audio et informa- tique. Veuillez lire la présente notice avec atten- tion avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Possibilités d’utilisation Le MX-…IO s’utilise pour effectuer des enregis- trements audio sur un ordinateur ; il est reconnu par ce dernier comme une carte son externe. Il convertit le signal analogique d’un microphone, d’un instrument ou d’une source audio avec niveau ligne (table de mixage, lecteur MP3 / CD, préamplificateur …) en un signal digital pour l’ordinateur. De même, les fichiers audio lus sur l’ordinateur peuvent être restitués via une en- ceinte active et un casque. L’alimentation se fait via le port USB de l’or- dinateur. Un cordon de branchement est livré. 2 Conseils importants L’appareil répond à toutes les directives néces- saires de l’Union Européenne et porte donc le symbole .

L’appareil n‘est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d‘eau et d’une humi- dité d‘air élevée. La température ambiante admissible est de 0 – 40 °C.

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l‘appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s‘il n‘est pas correctement branché ou utilisé ou s’il n’est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque. Lorsque l‘appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante. 3 Branchement des appareils Important ! Avant de brancher un microphone, vérifiez toujours la position de l’interrupteur «48V» (6) correspondant. Position supérieure : alimentation fantôme activée Position inférieure : alimentation fantôme éteinte Les microphones avec signal de sortie asymé- trique peuvent être endommagés par l’alimenta- tion fantôme. N’allumez l’alimentation fantôme que lorsqu’un microphone la nécessite,

carac- téristiques techniques du microphone. Branchements Appareil Prise Position Ordinateur USB

INST IN* 17 Source audio avec niveau ligne Microphone MIC IN* 18 Appareil audio, stéréo AUX 11 Casque

• Les signaux des prises 17 et 18 sont combinés ; c’est pourquoi vous ne devez utiliser qu’une seule des deux prises par canal. 4 Utilisation Une fois le branchement à un ordinateur effec- tué, le témoin (10) brille.

1) Pour une source audio branchée à la prise

INST IN (17), adaptez l’impédance de l’entrée avec l’interrupteur INST / LINE (8) : LINE = source audio avec niveau ligne INST = instrument (impédance d’entrée plus élevée)

2) Avec le réglage d’entrée IN (1) [sur le modèle

MX-2IO, le réglage 1

R], réglez l’in- terface de telle sorte que la LED «0 dB» du VU-mètre (2) brille pour des passages plus forts. La LED «CLIP» ne doit pas briller ; elle signale les distorsions.

3) Il est possible d’atténuer des niveaux d’entrée

trop élevés de 20 dB (position supérieure) avec l’interrupteur PAD (7). Remarque : le contrôle pour un appareil relié à la prise AUX (11) doit se faire directement sur l’appa- reil ou si besoin avec un réglage de niveau inséré (par exemple ILA-100XLR).

4) Avec le réglage MON (4), réglez le volume

pour les enceintes actives reliées aux prises PC SPEAKER (15) et MON OUT (16). Avec le ré- glage (5), réglez le volume pour le casque. AVERTISSEMENT Ne réglez jamais le volume des enceintes et du casque trop fort. Un volume trop élevé peut, à long terme, générer des troubles de l‘audition. L‘oreille s‘habitue à des volumes élevés et ne les perçoit plus comme tels au bout d‘un certain temps. Nous vous conseil- lons donc de régler le volume et de ne plus le modifier.

5) Sur le modèle MX-2IO, sélectionnez stéréo ou

mono pour les entrées LINE

INST IN (17) et MIC IN (18) avec le sélecteur ST / M (12). 5 Caractéristiques techniques Entrées (sensibilité d’entrée / impédance ; branchement) MIC : 2,5 mV (avec PAD 25 mV) / 4 kΩ ; XLR sym, alimentation fantôme 48 V commutable LINE

INST : 45 mV (avec PAD 450 mV) / 11 kΩ (INST 460 kΩ) ; jack 6,35 asymétrique AUX : 1,25 V/6,5 kΩ ; jack3,5 asym, stéréo Entrée / sortie USB : duplex intégral, 16 Bit ou 24 Bit, 44,1 kHz ou 48 kHz Sorties MONITOR OUT : 0 – 500 mV, jack 6,35, asym PC SPEAKER : 0 – 500 mV, jack 3,5, stéréo Casque : ≥ 16 Ω, jack 3,5, stéréo Généralités Bande passante : 20 Hz – 20 kHz Taux de distorsion : ≤ 0,03 % Atténuation : 92 dB Alimentation : ⎓ 5 V, 500 mA via port USB Température fonc : 0 – 40 °C Dimensions (l × h × p), poids MX-1IO : 120 × 50 × 100 mm, 500 g MX-2IO : 160 × 50 × 110 mm, 634 g Tout droit de modification réservé. FrançaisELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright
