SF750 - Chargeur téléphone portable CORSAIR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SF750 CORSAIR au format PDF.
| Caractéristiques Techniques | Alimentation ATX, 750W, 80 PLUS Platinum, format SFX |
|---|---|
| Dimensions | 125 mm x 100 mm x 63.5 mm |
| Connecteurs | 1 x 24-pin ATX, 2 x 4+4-pin CPU, 4 x 6+2-pin PCIe, 6 x SATA, 3 x Molex |
| Utilisation | Conçu pour les systèmes compacts et les PC de jeu hautes performances |
| Maintenance et Réparation | Pas de pièces remplaçables, nettoyage régulier recommandé pour éviter la surchauffe |
| Sécurité | Protection contre les surcharges, courts-circuits, et surchauffe |
| Informations Générales | Garantie de 7 ans, certification 80 PLUS Platinum pour une efficacité énergétique élevée |
FOIRE AUX QUESTIONS - SF750 CORSAIR
Téléchargez la notice de votre Chargeur téléphone portable au format PDF gratuitement ! Retrouvez votre notice SF750 - CORSAIR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SF750 de la marque CORSAIR.
MODE D'EMPLOI SF750 CORSAIR

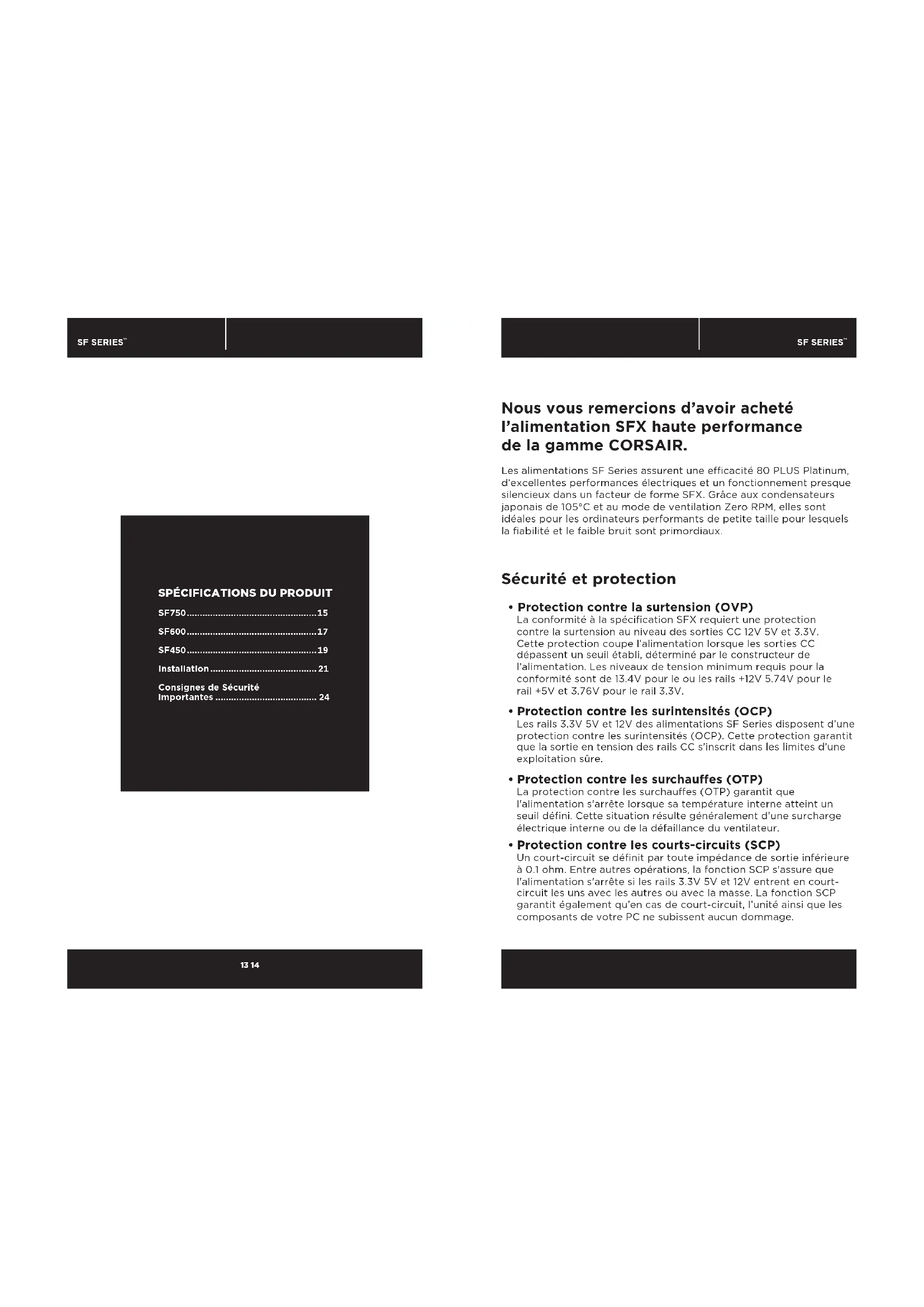

SF .................................................. SF .................................................. SF .................................................. Installation ......................................... ConsignesdeSécurité importantes ....................................... Nous vous remercions d’avoir acheté l’alimentation SFX haute performance de la gamme CORSAIR. Les alimentations SF Series assurent une ecacité 80 PLUS Platinum, d’excellentes performances électriques et un fonctionnement presque silencieux dans un facteur de forme SFX. Grâce aux condensateurs japonais de 105°C et au mode de ventilation Zero RPM, elles sont idéales pour les ordinateurs performants de petite taille pour lesquels la fiabilité et le faible bruit sont primordiaux. Sécurité et protection
- Protection contre la surtension (OVP) La conformité à la spécification SFX requiert une protection contre la surtension au niveau des sorties CC 12V 5V et 3.3V. Cette protection coupe l’alimentation lorsque les sorties CC dépassent un seuil établi, déterminé par le constructeur de l’alimentation. Les niveaux de tension minimum requis pour la conformité sont de 13.4V pour le ou les rails +12V 5.74V pour le rail +5V et 3.76V pour le rail 3.3V.
- Protection contre les surintensités (OCP) Les rails 3.3V 5V et 12V des alimentations SF Series disposent d’une protection contre les surintensités (OCP). Cette protection garantit que la sortie en tension des rails CC s’inscrit dans les limites d’une exploitation sûre.
- Protection contre les surchaues (OTP) La protection contre les surchaues (OTP) garantit que l'alimentation s'arrête lorsque sa température interne atteint un seuil défini. Cette situation résulte généralement d'une surcharge électrique interne ou de la défaillance du ventilateur.
- Protection contre les courts-circuits (SCP) Un court-circuit se définit par toute impédance de sortie inférieure à 0.1ohm. Entre autres opérations, la fonction SCP s'assure que l'alimentation s'arrête si les rails 3.3V 5V et 12V entrent en court- circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu’en cas de court-circuit, l’unité ainsi que les composants de votre PC ne subissent aucun dommage.15 16 SF SERIES

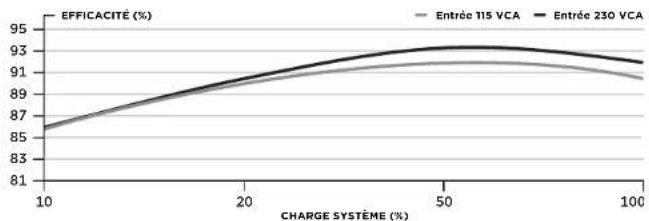

Qté Description Longueur totale
Câble ATX 24broches Connecteurs par câble 300mm (± 10mm)
Total des connecteurs
Câble EPS/ATX12V 8 broches (4+4) Connecteurs par câble 400mm (± 10mm)
Total des connecteurs
Câble PCIe 8 broches (6+2) Connecteurs par câble 500mm (± 10mm)
Total des connecteurs
Câble SATA (4 SATA) Connecteurs par câble 445mm (± 10mm)
Total des connecteurs
Câble périphérique (4 broches) Connecteurs par câble 330mm (± 10mm)
Total des connecteurs
- Cordon d’alimentation CA
- Jeu de câbles modulaires CC
- Sac de stockage de câbles modulaires CC
- Badge de boîtier CORSAIR
- Manuel de l’utilisateur
- Adaptateur SFX vers ATX
- Informations de sécurité importantes
Qté Description Longueur totale
Câble ATX 24broches Connecteurs par câble 300mm (± 10mm)
Total des connecteurs
Câble EPS/ATX12V 8 broches (4+4) Connecteurs par câble 400mm (± 10mm)
Total des connecteurs
Câble PCIe 8 broches (6+2) Connecteurs par câble 400mm (± 10mm)
Total des connecteurs
Câble SATA (4 SATA) Connecteurs par câble 445mm (± 10mm)
Total des connecteurs
Câble périphérique (4 broches) Connecteurs par câble 330mm (± 10mm)
Total des connecteurs
- Cordon d’alimentation CA
- Jeu de câbles modulaires CC
- Sac de stockage de câbles modulaires CC
- Badge de boîtier CORSAIR
- Manuel de l’utilisateur
- Adaptateur SFX vers ATX
- Informations de sécurité importantes19 20 SF SERIES

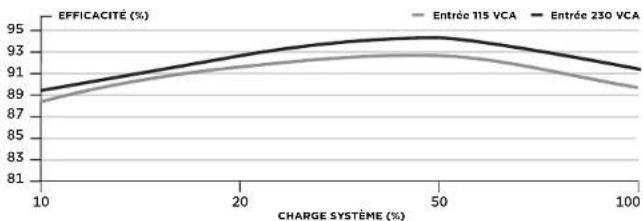

Câble ATX 24broches Connecteurs par câble 300mm (± 10mm)
Total des connecteurs
Câble EPS/ATX12V 8 broches (4+4) Connecteurs par câble 400mm (± 10mm)
Total des connecteurs
Câble PCIe 8 broches (6+2) Connecteurs par câble 400mm (± 10mm)
Total des connecteurs
Câble SATA (4 SATA) Connecteurs par câble 445mm (± 10mm)
Total des connecteurs
Câble périphérique (4 broches) Connecteurs par câble 330mm (± 10mm)
- Cordon d’alimentation CA
- Jeu de câbles modulaires CC
- Sac de stockage de câbles modulaires CC
- Badge de boîtier CORSAIR
- Manuel de l’utilisateur
- Adaptateur SFX vers ATX
- Informations de sécurité importantes21 22 SF SERIES
Installation de votre NOUVELLE alimentation SF Series Étape A: Retrait de l'alimentation existante Si vous assemblez un nouveau système, passez directement à l'étape B.
1. Déconnectez le cordon d’alimentation CA de la prise muraleou de
votre onduleur, puis de toute unité d’alimentation présente.
2. Déconnectez tous les câbles d’alimentation de vos périphériques
(carte vidéo, carte mère, etc.).
3. Suivez les instructions du manuel de votre châssis et désinstallez
votre alimentation existante.
4. Passez à l'étape B.
Étape B: Installation de l’alimentation CORSAIR SF Series
1. Assurez-vous que le câble d’alimentation CA de l’unité
2. Suivez les instructions du manuel de votre châssis et installez
l’alimentation au moyen des vis fournies.
3. Raccorder le câble d’alimentation principal à 24 broches de l’unité
d’alimentation directement à votre carte mère.
4. Raccordez le câble +12V (EPS12V) à 8broches à la carte mère.
A. Si votre carte mère dispose d'un connecteur +12V à 8broches, raccordez le câble à 8broches directement à celle-ci. B. Si votre carte mère dispose d'un connecteur à 4broches, détachez le module à 4broches du câble à 8broches, puis raccordez directement le câble à 4broches ainsi obtenu à la carte mère.
5. Raccordez les câbles des périphériques, les câbles PCI-Express
et les câbles SATA. A. Raccordez les câbles des périphériques aux prises d'alimentation de vos disques durs et lecteurs de CD-ROM/DVD-ROM. B. Raccordez les câbles SATA aux prises d'alimentation de vos disques mécaniques et SSD SATA. C. Raccordez les câbles PCI-Express aux prises d'alimentation de vos cartes vidéo PCI-Express (le cas échéant). D. Raccordez les câbles des périphériques aux éventuels périphériques requérant un petit connecteur à 4broches. E. Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire inutilisé pour un éventuel ajout de composants ultérieur.
6. Raccordez le cordon d’alimentation CA à l’unité d’alimentation
et mettez celle-ci sous tension en poussant le switch en position MARCHE (marquée d’un I).23 24 SF SERIES
1. Procédez à l’installation conformément à toutes les instructions du
fabricant et à tous les avertissements de sécurité. Le non-respect de cette condition pourrait conduire à l’endommagement de votre alimentation ou de votre système, et pourrait engendrer des blessures graves, voire le décès de l’utilisateur.
2. L’alimentation est le siège de hautes tensions. N’ouvrez pas le
boîtier de l’alimentation et ne tentez pas de la réparer; il ne contient aucun composant sur lequel l’utilisateur peut intervenir.
3. Ce produit est conçu pour un usage en intérieur uniquement.
4. N'utilisez pas l'alimentation près de l'eau, ni dans des
environnements à température ou à niveau d'hygrométrie élevé.
5. N'installez pas l'alimentation à proximité de sources de chaleur, tels
que radiateurs, registres thermiques, poêles ou autres appareils qui produisent de la chaleur.
6. N'insérez aucun objet à travers l'ouverture à grille du ventilateur ou
l'évacuation de l'alimentation.
7. Ne modifiez pas les câbles et/ou les connecteurs intégrés
à cette alimentation.
8. Si cette alimentation utilise des câbles modulaires, utilisez
uniquement les câbles fournis par le fabricant. Les autres câbles peuvent se révéler incompatibles et infliger des dommages importants à votre système et à votre alimentation.
9. Le connecteur d’alimentation à 24broches principal dispose d’un
connecteur à 4broches amovible. Ce connecteur à 4broches n'est pas un connecteur P4 ou ATX 12V. N'insérez pas ce câble de force dans le connecteur P4 ou ATX 12V de la carte mère.
10. Le non-respect des instructions du fabricant et/ou des

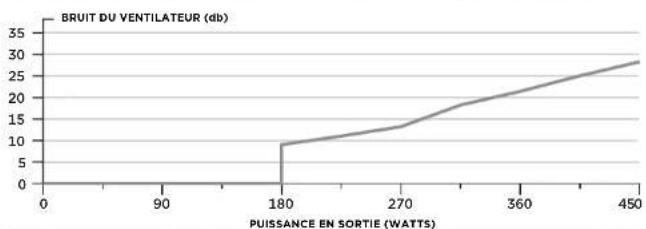

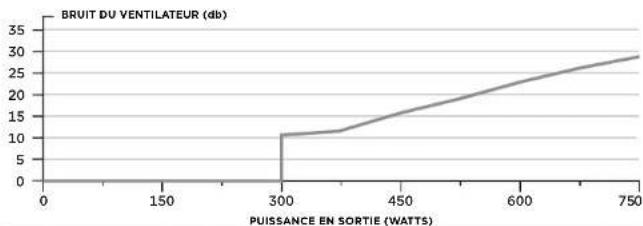

présentes consignes de sécurité entraînera l'annulation immédiate de toute garantie. Mode Zero RPM Le mode Zero RPM permet de mettre le ventilateur à l’arrêt pendant une exploitation en charge faible à moyenne. Cette technologie fait appel à diérentes valeurs de température internes à l'alimentation et au niveau de puissance de sortie pour déterminer si un refroidissement actif de l'alimentation est nécessaire. Et lorsque l'unité est fortement sollicitée, le ventilateur se met en marche afin de garantir qu'il produit le refroidissement nécessaire, sans aucun bruit supplémentaire. Si votre unité présente un profil de ventilateur spécifique, veuillez vous reporter à la section des spécifications de cette alimentation.25 26SF SERIES SF SERIES
