产品类型	PC电源（SFX规格）
品牌	海盗船
型号	SF750
总功率	750 W
交流输入电压	100-240 V, 10-5 A, 47-63 Hz
+12V输出	62.5 A
+3.3V输出	20 A（与+5V合计130 W）
+5V输出	20 A
-12V输出	0.3 A（3.6 W）
+5Vsb输出	2.5 A
认证	80 PLUS 白金
尺寸（长 x 宽 x 高）	125 x 63.5 x 100 mm（SFX规格）
重量	约 1.2 kg
风扇	92 mm，支持零转速模式（低负载停转）
模组化接口	是（ATX、EPS、PCIe、SATA、外设线缆）
保护功能	OVP、OCP、OTP、SCP
内部元件	105°C 日系电容
工作温度	0-40°C（预估）
维护与清洁	清洁前断开电源；使用干布擦拭
安全注意事项	请勿打开外壳；存在触电风险；仅限室内使用
可更换部件	无用户可维修部件；仅使用随附线缆

常见问题 - SF750 CORSAIR

海盗船SF750电源的额定功率是多少？

海盗船SF750电源的总输出功率为750瓦，交流输入为100-240 V。

该电源内置了哪些保护功能？

该电源具备以下保护功能：OVP（过压保护）、OCP（过流保护）、OTP（过热保护）和SCP（短路保护）。

零转速模式是如何工作的？

零转速模式在负载和内部温度较低时停止风扇转动，实现静音运行。仅在需要时风扇才会重新启动。

我可以在标准ATX机箱中使用这款电源吗？

可以，通过随附的SFX转ATX转接板，您可以将这款SFX电源安装在原本设计为ATX电源的机箱中。

电源随附了哪些线缆？

线缆套件包括：1根ATX 24针线缆（300 mm）、2根EPS/ATX12V 8针线缆（400 mm）、2根PCIe 8针线缆（500 mm）、2根SATA线缆（445 mm，每根4个接口）和1根4针外设线缆（330 mm，3个接口）。

线缆的长度是多少？

线缆长度：ATX 300 mm、EPS 400 mm、PCIe 500 mm、SATA 445 mm、外设 330 mm。（公差±10 mm）

如何正确安装这款电源？

确保交流电源线已断开。用随附螺丝将电源固定在机箱中。将ATX 24针线缆连接到主板，将EPS 8针线缆连接到CPU接口，然后根据您的组件连接PCIe、SATA和外设线缆。最后插上交流电源线并将开关拨到I位置。

安装后系统无法启动怎么办？

检查电源开关是否处于I位置。确保所有线缆都已插紧，特别是ATX 24针线和EPS线。尝试其他电源插座。如果问题仍然存在，请查阅手册或联系海盗船支持。

这款电源有保修吗？

海盗船为SF750电源提供7年保修（受保修条款约束）。请保留购买凭证。

我可以自己更换风扇吗？

不可以，电源内部没有用户可维修的部件。请勿打开外壳，否则将导致保修失效并存在触电风险。如有任何问题，请联系海盗船支持。

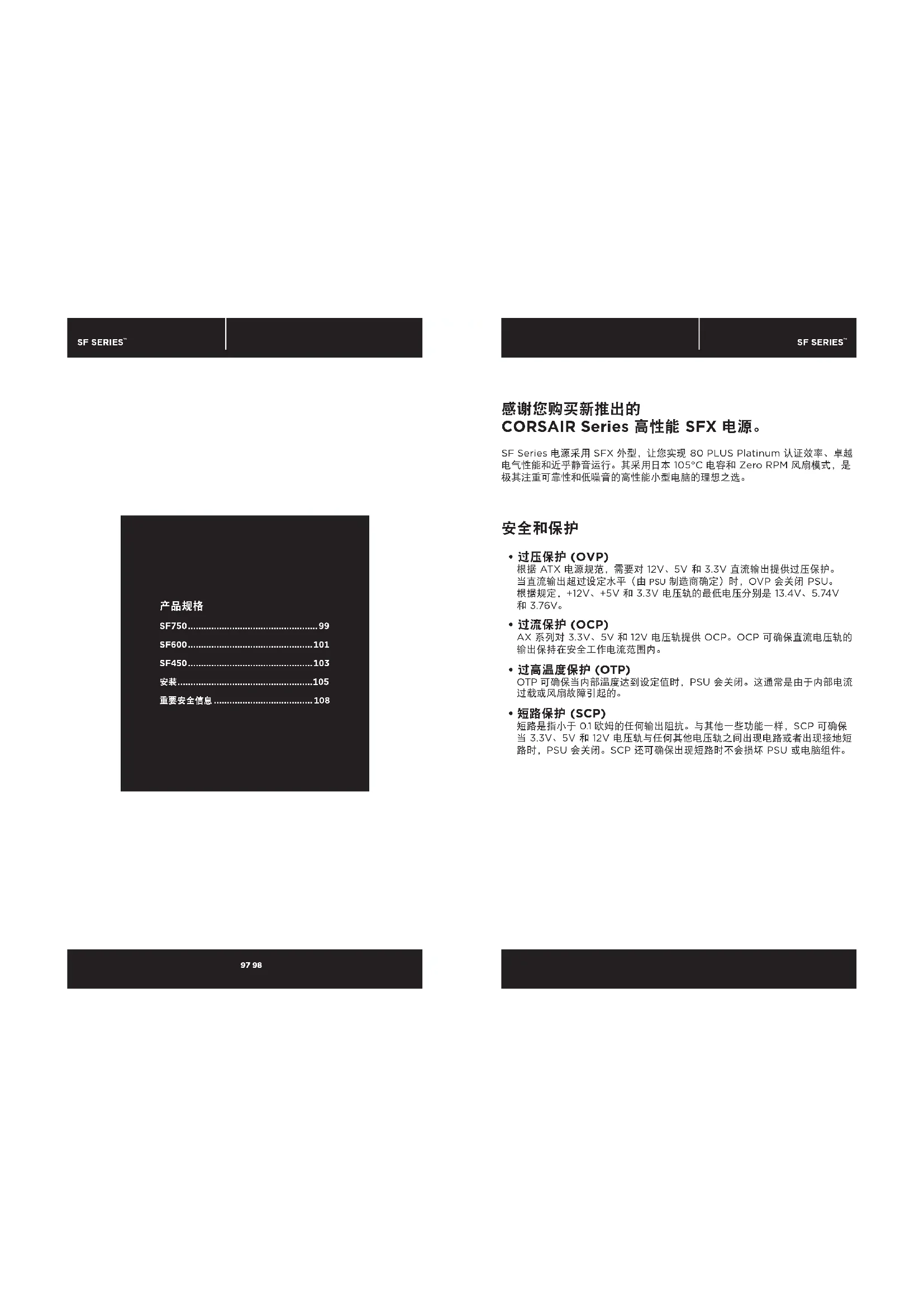

用户手册 SF750 CORSAIR

SF Series 电源采用 SFX 外型，让您实现 80 PLUS Platinum 认证效率、卓越电气性能和近乎静音运行。其采用日本 105°C 电容和 Zero RPM 风扇模式，是极其注重可靠性和低噪音的高性能小型电脑的理想之选。

安全和保护

- 过压保护 (OVP)

根据 ATX 电源规范，需要对 12V、5V 和 3.3V 直流输出提供过压保护。当直流输出超过设定水平（由 PSU 制造商确定）时，OVP 会关闭 PSU。根据规定，+12V、+5V 和 3.3V 电压轨的最低电压分别是 13.4V、5.74V 和 3.76V。

- 过流保护 (OCP)

AX 系列对 3.3V、5V 和 12V 电压轨提供 OCP。OCP 可确保直流电压轨的输出保持在安全工作电流范围内。

- 过高温度保护 (OTP)

OTP 可确保当内部温度达到设定值时，PSU 会关闭。这通常是由于内部电流过载或风扇故障引起的。

- 短路保护 (SCP)

短路是指小于0.1欧姆的任何输出阻抗。与其他一些功能一样，SCP可确保当3.3V、5V和12V电压轨与任何其他电压轨之间出现电路或者出现接地短路时，PSU会关闭。SCP还可确保出现短路时不会损坏PSU或电脑组件。

SF SERIES ^14

SF750

尺寸: 125mm (宽) × 63.5mm (高) × 100mm (长)

包装内容：

• CORSAIR SF Series 电源
· 交流电源线
- 直流模块化线缆组
- 直流模块化线缆储存袋
- 束线带

·CORSAIR机箱微标
· 用户手册
- SFX 转 ATX 适配器
- 重要安全信息

CORSAIR SF750 电源规格表			最大负载	最大输出
型号	RPS0115	+3.3V	20A	130W
部件号	CP-9020786	+5V	20A
额定交流输入	100-240V	+12V	62.5A 750W
输入电流	10A-5A	-12V	0.3A	3.6W
频率	47-63Hz	+5Vsb	2.5A	12.5W

总功率: 750W

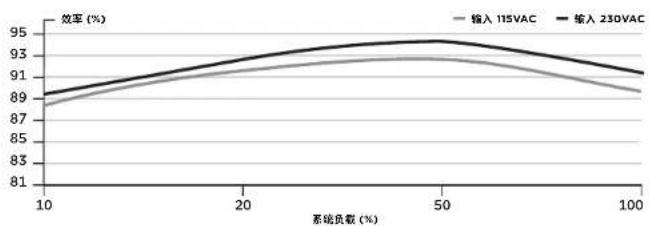

CORSAIR SF750 电源效率

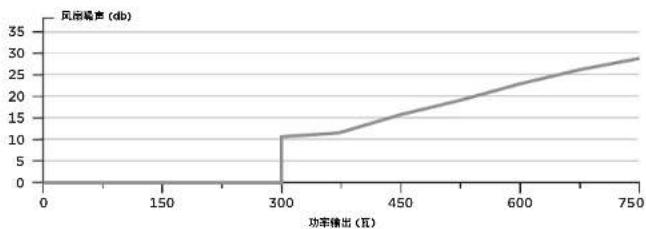

CORSAIR SF750 电源风扇噪声曲线

99100

SF SERIES™

CORSAIR SF750 直流线缆列表

数量说明总长度
1	ATX电缆24引脚	每条线缆的连接器数量	300mm(±10mm)
		1
		连接器总数
		1
2	8引脚(4+4)EPS/ATX12V线缆	每条线缆的连接器数量	400mm(±10mm)
		1
		连接器总数
		2
2	8引脚(6+2)PCIe线缆	每条线缆的连接器数量	500mm(±10mm)
		2
		连接器总数
		4
2	SATA线缆(4 SATA)	每条线缆的连接器数量	445mm(±10mm)
		4
		连接器总数
		8
1	外围线缆(4引脚)	每条线缆的连接器数量	330mm(±10mm)
		3
		连接器总数
		3

SF SERIES ^TM

SF600

尺寸: 125mm (宽) × 63.5mm (高) × 100mm (长)

包装内容:

• CORSAIR SF Series 电源
- 交流电源线
- 直流模块化线缆组
- 直流模块化线缆储存袋
- 束线带

·CORSAIR机箱微标
- 用户手册
- SFX 转 ATX 适配器
- 重要安全信息

CORSAIR SF600 电源规格表			最大负载 最大输出
型号	RPS0112	+3.3V	20A	120W
部件号	CP-9020782	+5V	20A
额定交流输入	100-240V	+12V	50A	800W
输入电流	10A-5A	-12V	0.3A	3.6W
频率	47-63Hz	+5Vsb	2.5A	12.5W

总功率: 600W

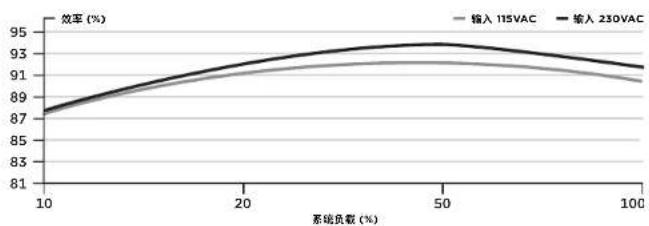

CORSAIR SF600 电源效率

CORSAIR SF600 电源风扇噪声曲线

101 102

SF SERIES™

CORSAIR SF600 直流线缆列表

数量说明总长度
1	ATX电缆24引脚	每条线缆的连接器数量	300mm(±10mm)
		1
		连接器总数
		1
1	8引脚(4+4)EPS/ATX12V线缆	每条线缆的连接器数量	400mm(±10mm)
		1
		连接器总数
		1
2	8引脚(6+2)PCIe线缆	每条线缆的连接器数量	400mm(±10mm)
		1
		连接器总数
		2
1	SATA线缆(4 SATA)	每条线缆的连接器数量	445mm(±10mm)
		4
		连接器总数
		4
1	外围线缆(4引脚)	每条线缆的连接器数量	330mm(±10mm)
		3
		连接器总数
		3

SF SERIES ^14

SF450

尺寸: 125mm (宽) × 63.5mm (高) × 100mm (长)

包装内容:

• CORSAIR SF Series 电源
- 交流电源线
- 直流模块化线缆组
- 直流模块化线缆储存袋
- 束线带

·CORSAIR机箱微标
- 用户手册
· SFX 转 ATX 适配器
- 重要安全信息

CORSAIR SF450 电源规格表			最大负载 最大输出
型号	RPS011	+3.3V	20A	120W
部件号	CP-9020781	+5V	20A
额定交流输入	100-240V	+12V	37.5A	450W
输入电流	10A-5A	-12V	0.3A	3.6W
频率	47-63Hz	+5Vsb	2.5A	12.5W

总功率: 450W

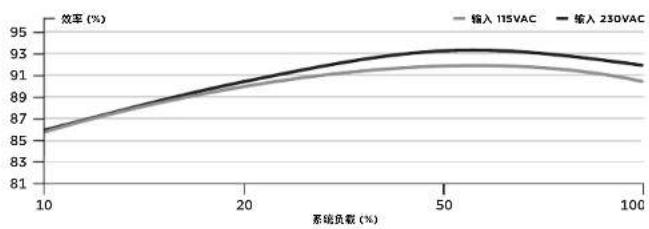

CORSAIR SF450 电源效率

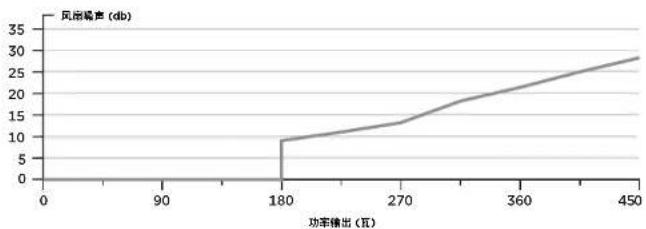

CORSAIR SF450 电源风扇噪声曲线

103 104

SF SERIES™

CORSAIR SF450 直流线缆列表

数量说明总长度
1	ATX电缆24引脚	每条线缆的连接器数量	300mm(±10mm)
		1
		连接器总数
		1
1	8引脚(4+4)EPS/ATX12V线缆	每条线缆的连接器数量	400mm(±10mm)
		1
		连接器总数
		1
2	8引脚(6+2)PCIe线缆	每条线缆的连接器数量	400mm(±10mm)
		1
		连接器总数
		2
1	SATA线缆(4 SATA)	每条线缆的连接器数量	445mm(±10mm)
		4
		连接器总数
		4
1	外围线缆(4引脚)	每条线缆的连接器数量	330mm(±10mm)
		3
		连接器总数
		3

SF SERIES ^™

SF SERIES™

安装您的全新 SF Series 电源

步骤 A: 拆卸现有电源

如果您是要构建新系统，请跳到步骤B。

1. 从墙上插座或 UPS 以及现有的电源拔掉交流电源线。
2. 拔掉显卡、主板以及所有其他外围设备的所有电源线。
3. 按照机箱手册的指示进行操作，并拆下现有电源。
4. 继续执行步骤 B。

步骤 B: 安装 CORSAIR SF 电源

1. 确保电源的交流电源线未连接。
2. 按照机箱手册的指示进行操作，并使用提供的螺钉安装电源。
3. 将 24 引脚主电源线从电源直接连接到主板。
4. 将 8 引脚 +12V (EPS12V) 线缆连接到主板。

A. 如果主板带有 8 引脚 +12V 插座，将 8 引脚线缆直接连接到主板。
B. 如果主板带有 4 引脚插座，从 8 引脚线缆上拆下 4 引脚线缆，然后将拆下的 4 引脚线缆直接插入到主板。

1. 连接外围线缆、PCI-Express 线缆和 SATA 线缆。

A. 将外围线缆连接到硬盘和 CD-ROM/DVD-ROM 的电源插座。
B. 将 SATA 线缆连接到 SATA SSD 或硬盘的电源插座。
C. 将 PCI-Express 线缆连接到 PCI-Express 显卡的电源插座（如果需要）。
D. 将外围线缆连接到需要小型 4 引脚连接器的任何外围设备。

E. 确保所有线缆均连接稳妥。务必保留任何未使用的模块化线缆，以便日后加装组件时使用。

1. 将交流电源线连接到电源，并通过将开关拨到“开”位置（标有“I”字样）打开电源。

SF SERIES™

SF SERIES™

ULTRA

LOW

NOISE

零转速模式

通过零转速模式，风扇可以在中低负载下保持不运转状态。此技术使用PSU各个内部温度和功率输出来确定PSU何时需要有效冷却。当高功率运转时，风扇会自行运转，以确保获取需要的冷却效果的同时，不会发出任何额外噪声。有关您的PSU的具体风扇尺寸，请参阅相应的“规格”部分。

重要安全信息

小心触电！

1. 安装时严格遵循制造商说明和安全警告。否则，可能会损坏电源或系统，还可能造成严重伤亡事故。
2. 电源带有高电压。切勿打开电源箱或尝试维修电源；本电源没有用户可维修的组件。
3. 本产品仅供室内使用。
4. 切勿在水附近或者高温或潮湿的环境中使用本电源。
5. 切勿将本电源安装在热源（如散热器、电热器、炉具或其他可产生热的装置）附近。
6. 切勿将任何物体装入到本电源的通风口或风扇格栅区域。
7. 切勿改装本电源随附的线缆和/或连接器。
8. 如果本电源使用模块化线缆，必须使用供应商提供的线缆。其他线缆可能不兼容，从而可能严重损坏系统和电源。
9. 24 引脚主电源连接器带有一个可拆卸的 4 引脚连接器。这个 4 引脚连接器不是 P4 或 ATX 12V 连接器。切勿将这条线缆连接到主板上的 P4 或 ATX +12V 插座。
10. 不遵守任何制造商说明和/或任何上述安全说明，会导致各项保修和保证即时无效。

SF SERIES ^™
