CX550F - 手机充电器 CORSAIR - 免费用户手册

品牌	海盗船
型号	CX550F
产品类型	PC电源
零件编号	CP-9020216 / CP-9020225
总功率	550 瓦
额定交流输入	100-240 V ~ 10-5 A, 47-63 Hz
效率	80 PLUS 铜牌（在230V下50%负载时可达90%）
风扇	120 mm RGB 风扇，带8颗可寻址LED
RGB控制	iCUE（通过专用线缆和控制器）或手动（按钮）
内置保护	OVP（过压保护）、OCP（过流保护）、OTP（过热保护）、SCP（短路保护）
线缆管理	全模组
+12V 路数	单路（最大45.8 A）
包装内容	电源本体、AC电源线、模组化DC线缆、安装螺丝、安全说明书
维护与清洁	清洁前务必断开电源。使用干布擦拭外部。请勿打开电源外壳。
认证	80 PLUS 铜牌、CE、FCC 等

常见问题 - CX550F CORSAIR

CX550F 电源的最大功率是多少？

总功率为 550 瓦（持续输出）。+12V 路最大负载为 45.8 安（549.8 瓦）。

如何安装 CX550F 电源？

请按以下步骤操作：1. 断开旧电源。2. 用附带的螺丝固定新电源。3. 连接模组线缆：将ATX 24针线缆连接到主板，将EPS 12V（4+4针）线缆连接到CPU，将PCIe线缆连接到显卡，将SATA/PATA线缆连接到外设。4. 插入电源线并将开关拨至 I（开启）位置。

如何控制风扇的 RGB 灯光？

有三种模式：iCUE 控制（需要海盗船 RGB 控制器和 iCUE 软件）、主板控制（使用附带的 ARGB 适配器）或 手动控制（按下电源上的 RGB 按钮切换模式或颜色）。

内置了哪些安全保护？

CX550F 具备四种保护：OVP（过压保护）、OCP（过流保护）、OTP（过热保护）和 SCP（短路保护）。出现问题时自动切断电源。

CX550F 附带哪些模组线缆？

包装内含：1根ATX 24针线缆（610 mm）、1根EPS/ATX12V 8针（4+4）线缆（650 mm）、1根PCIe 8针（6+2）线缆（750 mm）、1根SATA线缆（4个接头，830 mm）、1根SATA线缆（3个接头，730 mm）、1根PATA线缆（4个接头，750 mm）、1根iCUE RGB线缆（530 mm）和1个iCUE转ARGB适配器（330 mm）。

CX550F 是否兼容现代主板？

是的，它兼容 ATX 标准，并配备 EPS 12V 8针（4+4） 接口用于现代 CPU，以及 PCIe 接口用于显卡。

风扇的噪音曲线是怎样的？

风扇非常安静：0 W 负载时噪音为 6 dB；满载（550 W）时约为 28 dB。

如何清洁电源？

清洁前务必断开电源插头。使用干燥柔软的布擦拭外部。切勿打开电源外壳，内部没有用户可维修的部件。

如果电源无法启动怎么办？

检查电源线是否插紧，背面的开关是否在 I（开启）位置。确保所有线缆已正确连接组件。如果问题仍然存在，请尝试其他电源插座。

CX550F 是否有保修？

海盗船为 CX-F 系列电源提供 5 年保修。请保留购买凭证和说明书以备索赔。

用户手册 CX550F CORSAIR

CORSAIR CX-F RGB Series 全模块电源可为您的系统提供可靠的 80 PLUS Bronze 高效能耗, 同时还可以通过

120mm RGB 风扇上的八颗 RGB LED 灯提供动态可定制灯光。可轻松地在七种预设灯光模式中进行循环，也可以连接至 CORSAIR ICUE RGB 照明控制器或兼容的主板，实现对八颗独立可寻址 LED 灯的高级灯光控制。

安全和保护

过压保护 (OVP) 根据 AIX 电源规范, 需要对 12V、5V 和 3.3V 直流输出提供过压保护。当直流输出超过设定水平 (由 PSU 制造商确定) 时, OVP 会关闭 PSU。

过流保护 (OCP) CX-F RGB Series 针对 3.3V、5V 和 12V 电压轨提供 OCP 功能。OCP 可确保直流电压轨的输出保持在安工作电流范围内。

高温保护 (OTP) OTP 可确保当内部温度达到设定值时, PSU 会关闭。这通常是由于内部电流过载或风扇故障引起的。

短路保护 (SCP) 短路是指小于 0.1 欧姆的任何输出阻抗。与其他一些功能一样，SCP 可确保当 3.3V、5V 和 12V 电压轨与任何其他电压轨之间出现短路或者出现接地短路时，PSU 会关闭。SCP 还可确保出现短路时不会损坏 PSU 或电脑组件。

简体中文

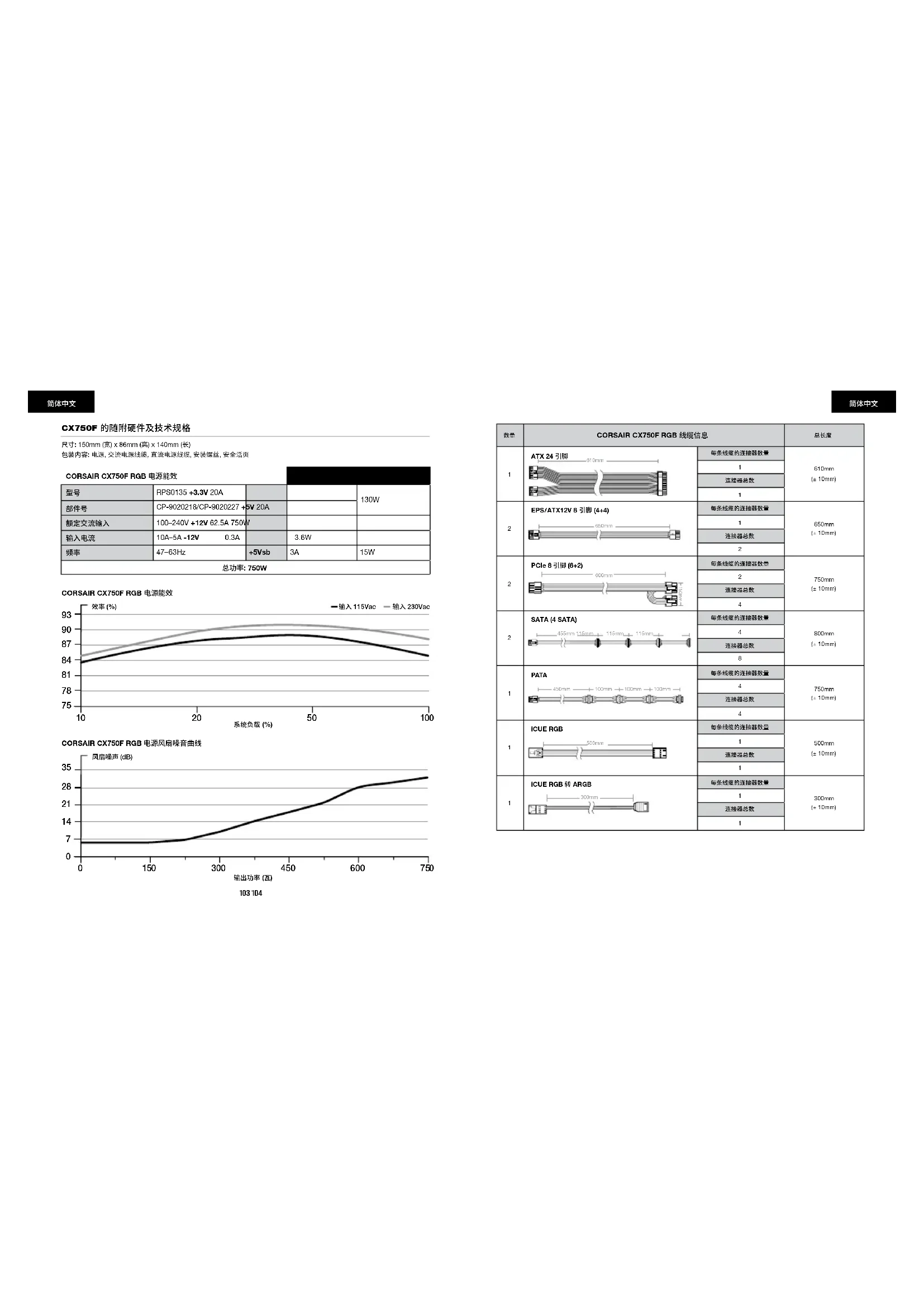

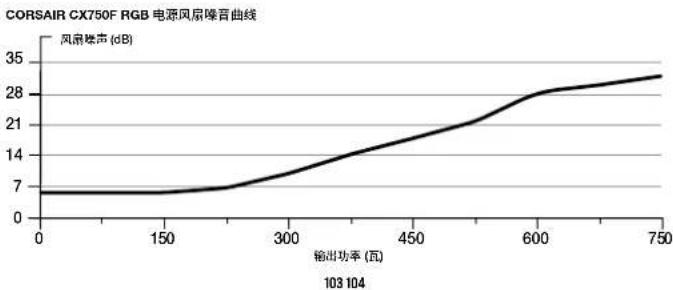

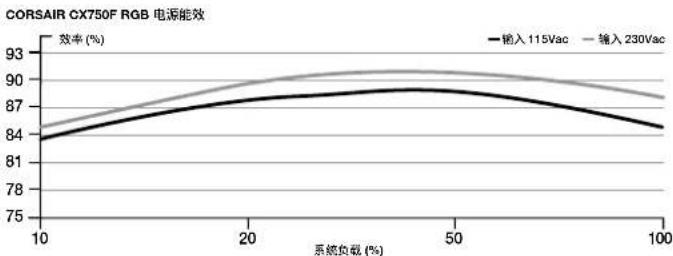

CX750F的随附硬件及技术规格

尺寸: 150mm (宽) × 86mm (高) × 140mm (长)

包装内容: 电源、交流电源线缆、直流电源线缆、安装螺丝、安全活页

型号	RPS0135 +3.3V 20A			130W
部件号	CP-9020218/CP-9020227 +5V 20A
额定交流输入	100-240V+12V 62.5A 750W
输入电流	10A-5A -12V 0.3A		3.6W
频率	47-63Hz	+5Vsb	3A	15W
总功率:750W

数量	CORSAIR CX750F RGB 线框信息		总长度
1	ATX 24 218HHZWG	每条线缆的连接器数量	610mm(±10mm)
		1
		连接器总数
		1
2	EPS/ATX12V 8 引辉 (4+4)	每条线缆的连接器数量	650mm(±10mm)
		1
		连接器总数
		2
2	PCIe 8 引辉 (6+2)	每条线缆的连接器数量	750mm(±10mm)
		2
		连接器总数
		4
2	SATA (4 SATA)	每条线缆的连接器数量	630mm(±10mm)
		4
		连接器总数
		8
1	PATA	每条线缆的连接器数量	750mm(±10mm)
		4
		连接器总数
		4
1	iCUE RGB	每条线缆的连接器数量	530mm(±10mm)
		1
		连接器总数
		1
1	iCUE RGB 转 ARGB	每条线缆的连接器数量	300mm(±10mm)
		1
		连接器总数
		1

简体中文

简体中文

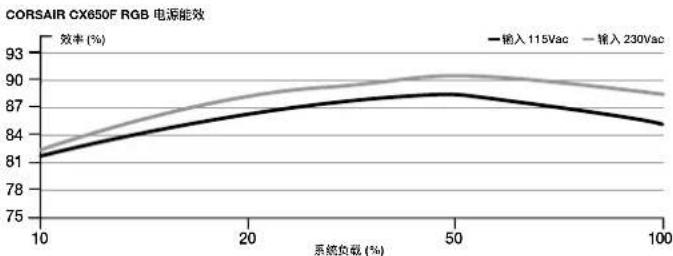

CX650F的随附硬件及技术规格

包装内容: 电源、交流电源线缆、直流电源线缆、安装螺丝、安全活页

型号	RPS0134 +3.3V 20A			130W
部件号	CP-9020217/CP-9020226 +5V 20A
额定交流输入	100-240V+12V 54A 648W
输入电流	10A-5A -12V 0.3A	3.6W
频率	47-63Hz	+5Vsb	3A	15W
总功率:650W

简体中文

数量	CORSAIR CX650F RGB 线缆信息		总长度
1	ATX 24 218I	每条线缆的连接器数量	610mm(±10mm)
		1
		连接器总数
		1
2	EPS/ATX12V 8 引路 (4+4)	每条线缆的连接器数量	650mm(±10mm)
		1
		连接器总数
		2
2	PCIe 8 引路 (6+2)	每条线缆的连接器数量	750mm(±10mm)
		2
		连接器总数
		4
1	SATA (4 SATA)	每条线缆的连接器数量	800mm(±10mm)
		4
		连接器总数
		4
1	SATA (3 SATA)	每条线缆的连接器数量	750mm(±10mm)
		3
		连接器总数
		3
1	PATA	每条线缆的连接器数量	750mm(±10mm)
		4
		连接器总数
		4
1	iCUE RGB	每条线缆的连接器数量	500mm(±10mm)
		1
		连接器总数
		1
1	ICUE RGB 转 ARGB	每条线缆的连接器数量	500mm(±10mm)
		1
		连接器总数
		1

简体中文

CX550F的随附硬件及技术规格

包装内容: 电源、交流电源线缆、直流电源线缆、安装螺丝、安全活页

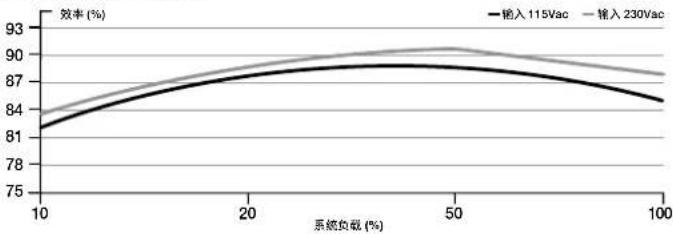

CORSAIR CX550F RGB 电源能效

型号	RPS0133 +3.3V 20A			120W
部件号	CP-9020216/CP-9020225	+5V 20A
额定交流输入	100-240V	+12V	45.8A	549.6W
输入电流	10A-5A	-12V 0.3A	3.6W
频率	47-63Hz	+5Vsb	3A	15W
总功率: 550W

CORSAIR CX550F RGB 电源能效

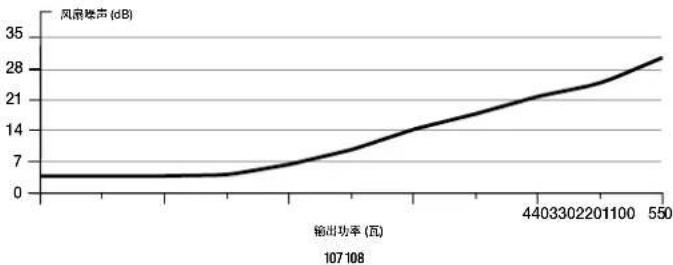

CORSAIR CX550F RGB 电源风扇噪音曲线

简体中文

数量	CORSAIR CX550F RGB 线缆信息		总长度
1	ATX 24 218I	每条线缆的连接器数量	610mm(±10mm)
		1
		连接器总数
		1
1	EPS/ATX12V 8 引脚 (4+4)	每条线缆的连接器数量	650mm(±10mm)
		1
		连接器总数
		1
1	PCIe 8 引脚 (6+2)	每条线缆的连接器数量	750mm(±10mm)
		2
		连接器总数
		2
1	SATA (4 SATA)	每条线缆的连接器数量	800mm(±10mm)
		4
		连接器总数
		4
1	SATA (3 SATA)	每条线缆的连接器数量	750mm(±10mm)
		3
		连接器总数
		3
1	PATA	每条线缆的连接器数量	750mm(±10mm)
		4
		连接器总数
		4
1	iCUE RGB	每条线缆的连接器数量	500mm(±10mm)
		1
		连接器总数
		1
1	ICUE RGB 转 ARGB	每条线缆的连接器数量	500mm(±10mm)
		1
		连接器总数
		1

简体中文

安装全新的CX-F SERIES电源

步骤1: 拆卸现有的 PSU

如果您要装配新系统，请跳到步骤2。

1. 从墙上插座或 UPS 以及现有的电源拔掉交流电源线。
2. 拔掉显卡、主板以及所有其他外国设备的所有电源线。
3. 按照机箱手册的指示进行操作，并拆下现有 PSU。
4. 继续执行步骤 2。

步骤2: 安装新电源

1. 确保电源的交流电源线未连接。
2. 按照机箱手册的指示进行操作，并使用提供的螺丝安装电源。
3. 将 24 引脚 (ATX) 线缆连接到主板。将八引脚 +12V (EPS12V) 线缆连接到主板。

a. 如果主板带有八引脚+12V插座，将八引脚线缆直接连接到主板。
b. 如果主板带有四引脚插座，从八引脚线缆上拆下四引脚线缆，然后将拆下的四引脚线缆直接插入到主板。
c. 某些主板需要 8 引脚和 4 引脚混合线缆，请尽可能多地使用 EPS12 线缆，请勿将它们误认为是 PCIe 线缆。

1. 连接外围线缆、PCI-Express 线缆和 SATA 线缆。

a. 将 SATA 线缆连接到 SATA SSD 或硬盘的电源插座。
b. 将 PCI-Express 线缆连接到 PCI-Express 显卡的电源插座(如果需要)。
c. 将外围线缆连接到需要4引脚连接器的所有外国设备。
d. 确保所有线缆均连接稳妥。务必保留任何未使用的模块化线缆，以便日后加装组件时使用。

1. 将交流电源线连接到电源，并通过将开关拨到“开”位置（标有“T”字样）打开电源。

控制新 PSU 中的 RGB 风扇

CX-F能够通过兼容的主板+5V ARGB接头，接受CORSAIR iCUE软件的控制，也可以使用PSU上的RGB按钮进行手动控制。

注意: 连接或断开 RGB 线缆前，请确保您的电脑已关闭，并且 PSU 背面的电源开关们于“关”位置。

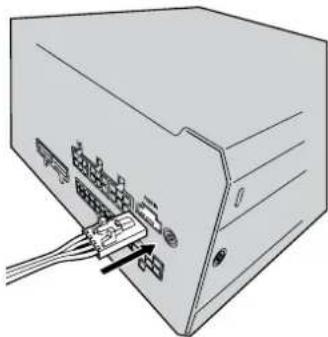

1. 将 iCUE RGB 线缆插入 PSU。
2. 将线缆的另一端插入兼容的 CORSAIR RGB 灯光控制器 (Commander PRO 或 Lighting Node PRO) 的 6 端口 RGB 集线器。
3. 在 Lighting Setup (灯光设置) 选项卡中选择 SP RGB PRO / CX-F Series PSU。

注意: 6 端口 RGB 集线器需要将设备按顺序插入, 所有插入集线器的风扇必须为同一型号, 否则您可能会遇到灯光问题。

ICUE 下载地址:

1. 插入 iCUE RGB 线缆。
2. 将 ARGB 主板转接器插入 iCUE 线缆。
3. 然后插入兼容主板上的 ARGB 接头。
4. 有关 ARGB 接头正常工作需要安装的软件，请查看主板说明书。

按住按钮直到灯光模式变化(大约三秒钟)。

在不同的颜色间循环(如果不是彩虹模式):

短按按钮。

模式

1. 关闭
   2.彩虹
2. 彩虹呼吸
3. 彩虹闪烁
4. 顺序的
5. 固体
   7 关闭
6. 脉油
7. 关闭

注意: 如果 PSU 为软件控制模式，按钮控制将不起作用。

目錄

CX750F RGB 113
CX650F RGB 115
CX550F RGB 117
安装 119
RGB 設定和控制....120

介绍

恭喜購買新的CORSAIR CX-F RGB系列ATX電源!

CORSAIR CX-F RGB 系列完全模组化的電源供應器向系統提供可靠的 80 PLUS Bronze 有效電力，並透過具有八個 RGB LED 的 120mm RGB 周量提供明亮的可自訂照明。可透過上個預設照明模組輕鬆循環，或連接至 CORSAIR ICUE RGB 照明控制器或相容的主機板，透過八個可個別處理的 LED 解鎖進階照明控制。

安全和防護

適電壓防護 (OVP)
需要適合 12V、5V 和 3.3V 直流電輸出的遙電壓防護，才能遵守 ATX 規格。若直流電輸出超過由 PSU 製造商決定的設定層級，OVP 可關閉 PSU。
過電流防護 (OCP)
CX-F RGB 系列的特色是 3.3V、5V 和 12V 軨道上的 OCP。OCP 可确保直流電壓軌道輸出保持在安全的操作限制內。
迦温防護 (OTP)
OTP 可確保 PSU 將會在內部溫度達到設定點時關閉。這通常是內部電流過載或風扇故障的結果。
短路防護 (SCP)

短路定義為小於 0.1 歐姆的任何輸出阻抗。其中，若 3.3V、5V 和 12V 軌道對任何其他軌道或接地有短路情況，SCP 可確保 PSU 開閉。這也能確保在短路時，裝置或電膜元件不會有任何損壞。

繁體中文

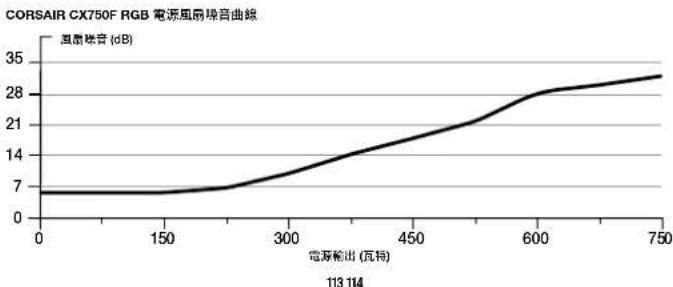

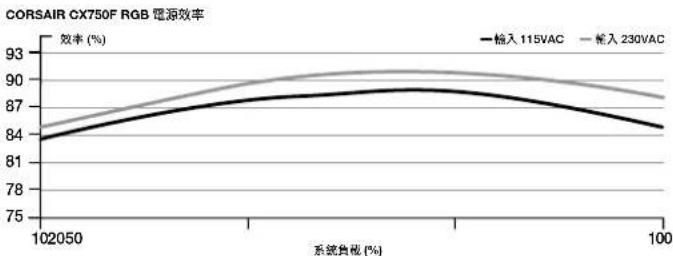

CX750F 隨附硬體和規格

包裝內容: 電源, 交流電源線, 直流電源線, 安装螺絲, 安全手冊

模型	RPS0135 +3.3V 20A			130W
零件號	CP-9020218/CP-9020227 +5V 20A
交流輸入額定值	100-240V +12V 62.5A		750W
輸入電流	10A-5A	-12V	0.3A	3.6W
頻率	47-63Hz	+5Vsb	3A	15W
總功率:750W

數量	CORSAIR CX750F RGB 播線資訊		增長
1	ATX 24 接制	每保機械的接頭	610mm(±10mm)
		1
		接頭機數
		1
2	EPS/ATX12V 8 接程 (4+4)	每保機械的接頭	650mm(±10mm)
		1
		接頭機數
		2
2	PCIe 8 接程 (6+2)	每保機械的接頭	750mm(±10mm)
		2
		接頭機數
		4
2	SATA (4 SATA)	每保機械的接頭	800mm(±10mm)
		4
		接頭機數
		8
1	PATA	每保機械的接頭	750mm(±10mm)
		4
		接頭機數
		4
1	iCUE RGB	每保機械的接頭	530mm(±10mm)
		1
		接頭機數
		1
1	iCUE RGB 至 ARGB	每保機械的接頭	330mm(±10mm)
		1
		接頭機數
		1

紧随中文

繁體中文

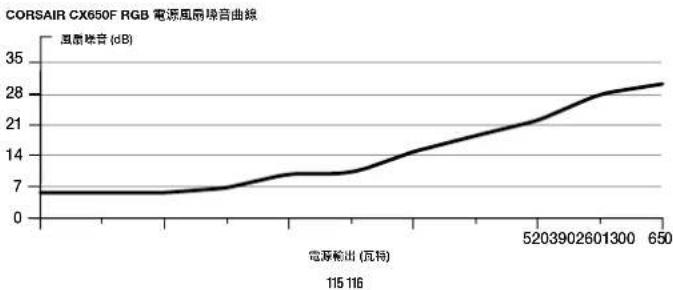

CX650F 隨附硬體和規格

包裝內容: 電源, 交流電源線, 直流電源線, 安装螺絲, 安全手冊

模型	RPS0134 +3.3V 20A			130W
零件號	CP-9020217/CP-9020226 +5V 20A
交流輸入額定值	100-240V +12V 54A 648W
輸入電流	10A-5A -12V 0.3A		3.6W
頻率	47-63Hz	+5Vsb	3A	15W
總功率:650W

紧體中文

數量	CORSAIR CX650F RGB 編線資訊		鎘長
1	ATX 24 演電	每保機鏡的接頭	610mm(±10mm)
		1
		接頭機數
		1
2	EPS/ATX12V 8 接御 (4+4)	每保機鏡的接頭	650mm(±10mm)
		1
		接頭機數
		2
2	PCIe 8 接御 (6+2)	每保機鏡的接頭	750mm(±10mm)
		2
		接頭機數
		4
1	SATA (4 SATA)	每保機鏡的接頭	800mm(±10mm)
		4
		接頭機數
		4
1	SATA (3 SATA)	每保機鏡的接頭	750mm(±10mm)
		3
		接頭機數
		3
1	PATA	每保機鏡的接頭	750mm(±10mm)
		4
		接頭機數
		4
1	iCUE RGB	每保機鏡的接頭	500mm(±10mm)
		1
		接頭機數
		1
1	ICUE RGB 至 ARGB	每保機鏡的接頭	500mm(±10mm)
		1
		接頭機數
		1

繁體中文

CX550F 隧附硬體和規格

包裝內容: 電源, 交流電源線, 直流電源線, 安装螺絲, 安全手冊

CORSAIR CX550F RGB 電源表

模型	RPS0133	+3.3V	20A	120W
零件被	CP-9020216/CP-9020225	+5V 20A
交流输入额定值	100-240V	+12V	45.8A	549.6W
输入电流	10A-5A	-12V 0.3A	3.6W
频率	47-63Hz	+5Vsb	3A	15W
總功率:550W

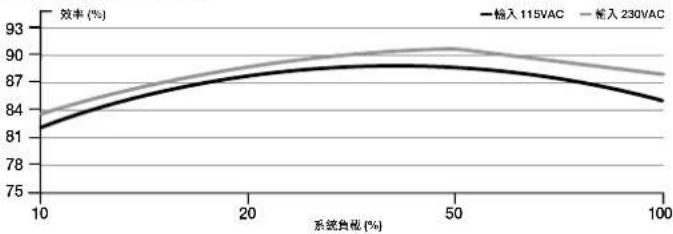

CORSAIR CX550F RGB 電源效率

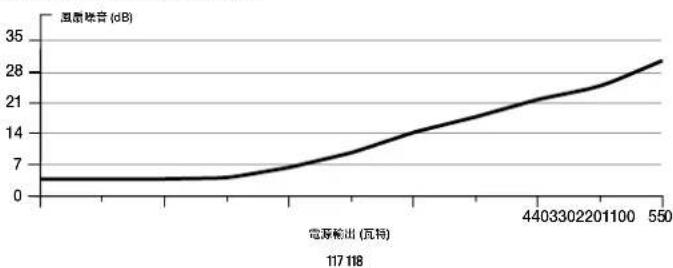

CORSAIR CX550F RGB 電源風扇噪音曲線

紧體中文

數量	CORSAIR CX550F RGB 播線資訊		鎘長
1	ATX 24 1638	每保機械的接圖	610mm(±10mm)
		1
		接頭機數
		1
1	EPS/ATX12V 8 接程 (4+4)	每保機械的接圖	650mm(±10mm)
		1
		接頭機數
		1
1	PCIe 8 接節 (6+2)	每保機械的接圖	750mm(±10mm)
		2
		接頭機數
		2
1	SATA (4 SATA)	每保機械的接圖	800mm(±10mm)
		4
		接頭機數
		4
1	SATA (3 SATA)	每保機械的接圖	750mm(±10mm)
		3
		接頭機數
		3
1	PATA	每保機械的接圖	750mm(±10mm)
		4
		接頭機數
		4
1	iCUE RGB	每保機械的接圖	500mm(±10mm)
		1
		接頭機數
		1
1	ICUE RGB 至 ARGB	每保機械的接圖	500mm(±10mm)
		1
		接頭機數
		1

繁體中文

安裝新的CX-F系列電源

步骤1: 卸下現有的 PSU

若您正在建置新的系统，請跳至步骤2。

1. 從牆壁插座或 UPS 以及從現有的電源拔下交流電源線。
2. 從視訊卡、主機板和所有其他周邊設備拔下所有電源線。
3. 遵照機箱手冊中的指示並解除安裝現有的 PSU。
4. 継續進行步驟 2。

步骤2: 安装新的電源

1. 確認未連接電源的交流電源線。
2. 遵照機箱手冊中的指示並使用隨附的塞絲安裝電源。
3. 將 24 接脚 (ATX) 繰線連接至主機板。將八接腳 +12V (EPS12V) 繰線連接至主機板。

a. 若主機板具有八接腳 +12V 插座，請將八接腳線直接連接至主機板。
b. 若主機板具有四接腳插座，請從八接腳線線拆下四接腳，然後將此四接腳線直接插入主機板。
c. 有些主機板需要混合 8+4 接照，請使用必要數量的 EPS12V 編線，並且請勿誤認為 PCIe 編線。

1. 連接周邊設備編線、PCI-Express 錯線和 SATA 編線

a. 將 SATA 繰線連接至 SATA SSD 或硬碟的電源插座。
b. 如有需要，請將 PCI-Express 繫線連接至 PCI-Express 視訊卡的電源插座。
c. 將周邊設備線連接至需要 4 接腳接頭的任何周邊設備。
d. 確認牢固連接所有纖線。務必保存任何未使用的模組化纖線，以供未來增補元件使用。

1. 將交流電源線連接至電源，並將開關推到開敘位置（以「1」標記）以開敘。

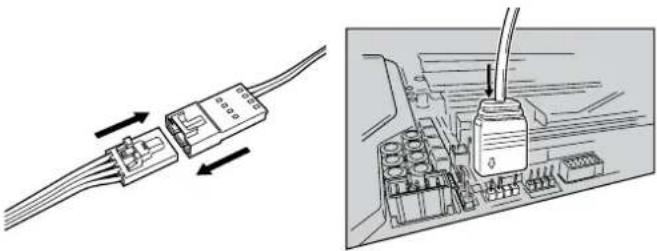

在新的 PSU 中控制 RGB 風扇

CX-F 能夠透過相容主機板的 +5V ARGB 接頭或手動使用 PSU 上的 RGB 按鈕，受到 CORSAIR 的 ICUE 軍擋的控制。

注意: 插入或拔下 RGB 繳線之前，請確認電腦已關閉，且 PSU 肯面的電源開閉轉到「關閉」位置。

1. 將 ICUE RGB 編線插入 PSU
2. 將縮線另一端插入相容的 CORSAIR RGB 照明控制器 (Commander PRO 或 Lighting Node PRO) 6 連接埠 RGB 中心。
3. 在照明設定索引標籤中選擇 SP RGB PRO / CX-F 系列 PSU。

注意: 6 運接埠中心需要依序插入装置，且插入中心的所有風扇必須屬於相同類型，否則您可能會遇到照明問題。

下载 ICUE 的位置:

1. 插入 ICUE RGB 鏈線。
2. 將 ARGB 主機板轉接器連接至 CUE 鐵線。
3. 在相容的主機板上插入 ARGB 接照
4. 參問主機板的手冊，瞭解要為 ARGB 接頭安裝那個軟體，才能正常運作。

按住按鈕：直到照明模式變更為止（大約三秒）

若要循環色彩(若模式不是彩虹):

短按按钮。

模式：

1. 彩虹波
2. 彩虹
3. 彩虹呼吸
4. 彩虹肉课
5. 顺序的
6. 四
7. 单眨眼
8. 脈衝
   9.

注意: 若 PSU 處於軟體控制模式，則按鈕控制無法運作。
