Marka	Corsair
Model	CX550F
Typ produktu	Zasilacz do PC
Numer części	CP-9020216 / CP-9020225
Moc całkowita	550 W
Nominalne wejście AC	100-240 V ~ 10-5 A, 47-63 Hz
Wydajność	80 PLUS Bronze (do 90% przy 50% obciążeniu na 230 V)
Wentylator	120 mm RGB z 8 adresowalnymi diodami LED
Sterowanie RGB	iCUE (poprzez dedykowany kabel i kontroler) lub ręczne (przycisk)
Wbudowane zabezpieczenia	OVP (przepięcie), OCP (przetężenie), OTP (przegrzanie), SCP (zwarcie)
Zarządzanie kablami	W pełni modułowy
Liczba szyn +12V	Pojedyncza szyna (maks. 45,8 A)
Zawartość opakowania	Zasilacz, kabel zasilający AC, modułowe kable DC, śruby montażowe, instrukcja bezpieczeństwa
Konserwacja i czyszczenie	Odłącz urządzenie przed czyszczeniem. Użyj suchej szmatki do czyszczenia zewnętrznej części. Nie otwieraj zasilacza.
Certyfikaty	80 PLUS Bronze, CE, FCC, itp.

Często zadawane pytania - CX550F CORSAIR

Jaka jest maksymalna moc zasilacza CX550F?

Całkowita moc wynosi 550 W (ciągłe wyjście). Maksymalne obciążenie szyny +12V wynosi 45,8 A (549,8 W).

Jak zainstalować zasilacz CX550F?

Postępuj zgodnie z krokami: 1. Odłącz stary zasilacz. 2. Przymocuj nowy zasilacz dołączonymi śrubami. 3. Podłącz modułowe kable: ATX 24-pin do płyty głównej, kabel EPS 12V (4+4 pin) do CPU, kable PCIe do karty graficznej oraz kable SATA/PATA do urządzeń peryferyjnych. 4. Podłącz kabel zasilający i ustaw przełącznik w pozycji I (włączone).

Jak kontrolować oświetlenie RGB wentylatora?

Istnieją trzy tryby: Sterowanie iCUE (wymaga kontrolera RGB Corsair i oprogramowania iCUE), Sterowanie przez płytę główną (użyj dołączonego adaptera ARGB) lub Sterowanie ręczne (naciśnij przycisk RGB na zasilaczu, aby zmienić tryb lub kolor).

Jakie są wbudowane zabezpieczenia?

CX550F posiada cztery zabezpieczenia: OVP (przed przepięciami), OCP (przed przetężeniami), OTP (przed przegrzaniem) i SCP (przed zwarciem). Automatycznie odcinają zasilanie w przypadku problemu.

Jakie modułowe kable są dostarczane z CX550F?

Opakowanie zawiera: 1 kabel ATX 24-pin (610 mm), 1 kabel EPS/ATX12V 8-pin (4+4) (650 mm), 1 kabel PCIe 8-pin (6+2) (750 mm), 1 kabel SATA z 4 złączami (830 mm), 1 kabel SATA z 3 złączami (730 mm), 1 kabel PATA z 4 złączami (750 mm), 1 kabel iCUE RGB (530 mm) i 1 adapter iCUE na ARGB (330 mm).

Czy CX550F jest kompatybilny z nowoczesnymi płytami głównymi?

Tak, jest zgodny ze standardami ATX i posiada złącze EPS 12V 8-pin (4+4) dla nowoczesnych CPU, a także złącza PCIe dla kart graficznych.

Jaka jest krzywa głośności wentylatora?

Wentylator jest bardzo cichy: przy obciążeniu 0 W poziom hałasu wynosi 6 dB. Przy pełnym obciążeniu (550 W) wzrasta do około 28 dB.

Jak czyścić zasilacz?

Zawsze odłączaj zasilacz od sieci przed czyszczeniem. Używaj suchej, miękkiej szmatki do czyszczenia zewnętrznej części. Nigdy nie otwieraj zasilacza, nie zawiera on żadnych części naprawialnych przez użytkownika.

Co zrobić, jeśli zasilacz się nie włącza?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony, a przełącznik z tyłu jest w pozycji I (wł.). Upewnij się, że wszystkie kable są prawidłowo podłączone do komponentów. Jeśli problem nadal występuje, przetestuj z innym gniazdkiem sieciowym.

Czy CX550F ma gwarancję?

Corsair udziela 5-letniej gwarancji na zasilacze z serii CX-F. Zachowaj dowód zakupu i instrukcję na wypadek reklamacji.

INSTRUKCJA OBSŁUGI CX550F CORSAIR

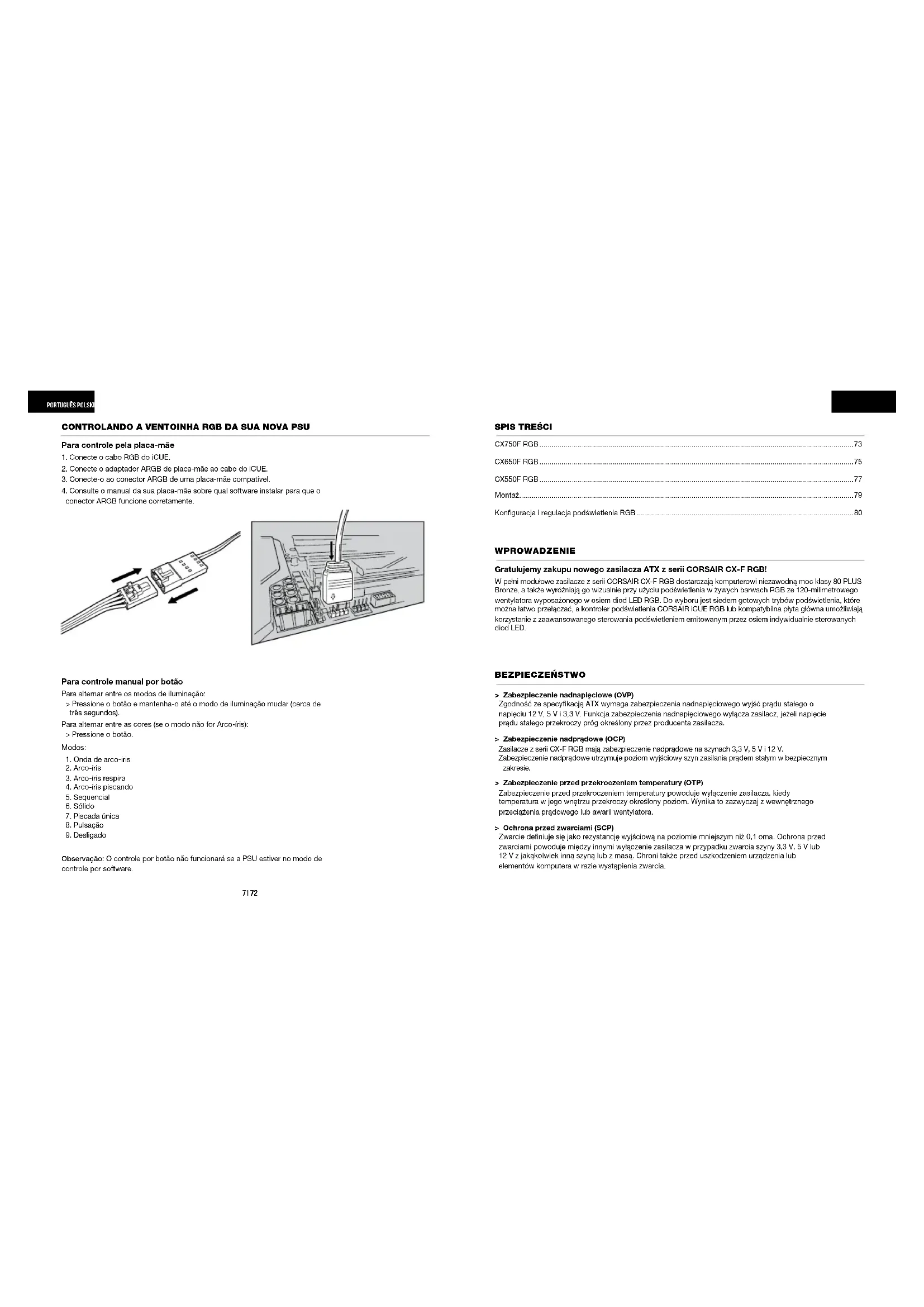

Konfiguracja i regulacja podświetlenia RGB 80

WPROWADZENIE

Gratulujemy zakupu nowego zasilacza ATX z serii CORSAIR CX-F RGB!

W pełni modułowe zasilacze z serii CORSAIR CX-F RGB dostarczają komputerowi niezawodną moc klasy 80 PLUS Bronze, a także wydrzniają go wizualnie przy użyciu podświetlenia w żywych barwach RGB ze 120-militarowego wentylatora wyposażonego w osiem diod LED RGB. Do wyboru jest siedem gotowych trybów podświetlenia, które można łatwo przełączać, a kontroler podświetlenia CORSAIR iCUE RGB lub kompatybilna płyta główna umożliwiają korzystanie z zaawansowanego sterowania podświetleniem emitowanym przez osiem indywidualnie sterowanych diod LED.

BEZPIECZEŃSTWO

Zabezpieczenie nadnapięciowe (OVP)
Zgodność ze specyfikacją ATX wymaga zabezpieczenia nadnapięciowego wyjść prądu stałego o napięciu 12 V, 5 V i 3,3 V. Funkcja zabezpieczenia nadnapięciowego wyłącza zasilacz, jeżeli napięcie prądu stałego przekroczy próg określony przez producenta zasilacza.
Zabezpieczenie nadprądowe (OCP)
Zasilacze z serii CX-F RGB mają zabezpieczenie nadprądowe na szynach 3,3 V, 5 V i 12 V. Zabezpieczenie nadprądowe utrzymuje poziom wyjściowy szyn zasilania prądem stałym w bezpiecznym zakresie.
Zabezpieczenie przed przekroczeniem temperatury (OTP)
Zabezpieczenie przed przekroczeniem temperatury powoduje wyłączenie zasilacza, kiedy temperatura w jego wnętrzu przekroczy określony poziom. Wynika to zazwyczaj z wewnętrznego przeciążenia prądowego lub awarii wentylatora.
Ochrona przed zwarciami (SCP)
Zwarcie definiuje się jako rezystancję wyjściową na poziomie mniejszym niż 0,1 oma. Ochrona przed zwarciami powoduje między innymi wyłączenie zasilacza w przypadku zwarcia szyny 3,3 V, 5 V lub 12 V z jakąkolwiek inną szyną lub z masa. Chroni także przed uszkodzeniem urządzenia lub elementów komputera w razie wystąpienia zwarcia.

POLSKI

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE CX750F

Wymiary: 150mm (szer.) x 66mm (wys.) x 140mm (dl.)

Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, przewody zasilania prądem stałym,

śruby montażowe, ulotka z informacjami o bezpieczeństwie

TABELA MOCY CORSAIR CX750F RGB			YNIK
MODEL RPS0135 +3.3V 20A				130W
CZĘŚĆ NR CP-9020218/CP-9020227 +5V 20A
AC OCENA WEJŚCIOWA.	100-240V	+12V	62.5A	750W
PRĄD WEJŚCIOWY	10A-5A	-12V	0.3A	3.6W
CZĘSTOTLIWOŚĆ	47-63Hz	+5Vsb	3A	15W
CAŁKOWITA MOC: 750W

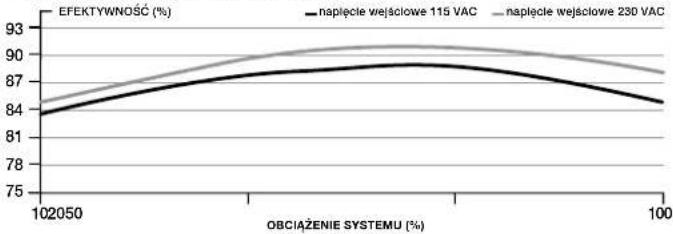

EFEKTYWNOŚĆ ZASILACZA CORSAIR CX750F RGB

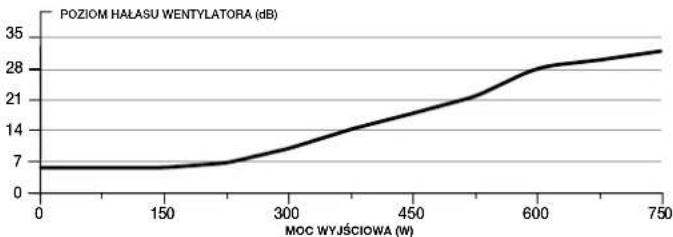

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR CX750F RGB

73 74

POLSKI

Bode	Informacje o przewodach CORSAIR CX750F RGB		Łączna długość
1	ATX 24-pinowy	Liczba złączy na przewód	610mm(± 10mm)
		1
		Łączna liczba złączy
		1
2	EPS/ATX12V 8-pinowy (4+4)	Liczba złączy na przewód	650mm(± 10mm)
		1
		Łączna liczba złączy
		2
2	PCIe 8-pinowy (6+2)	Liczba złączy na przewód	750mm(± 10mm)
		2
		Łączna liczba złączy
		4
2	SATA (4 SATA)	Liczba złączy na przewód	800mm(± 10mm)
		4
		Łączna liczba złączy
		8
1	PATA	Liczba złączy na przewód	750mm(± 10mm)
		4
		Łączna liczba złączy
		4
1	iCUE RGB	Liczba złączy na przewód	500mm(± 10mm)
		1
		Łączna liczba złączy
		1
1	iCUE RGB-ARGB	Liczba złączy na przewód	300mm(± 10mm)
		1
		Łączna liczba złączy
		1

POLSKI

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE CX650F

Wymiary: 150mm (szer.) x 86mm (wys.) x 140mm (dl.)

Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, przewody zasilania prądem stałym,

śruby montażowe, ulotka z informacjami o bezpieczeństwie

TABELA MOCY CORSAIR CX650F RGB			YNIK
MODEL RPS0134 +3.3V 20A				130W
CZEŚĆ NR CP-9020217/CP-9020226 +5V 20A
AC OCENA WEJŚCIOWA.	100-240V +12V 54A	84	8W
PRĄD WEJŚCIOWY	10A-5A	-12V	0.3A	3.6W
CZESTOTLIWOŚĆ	47-63Hz	+5Vsb	3A	15W
CAŁKOWITA MOC: 650W

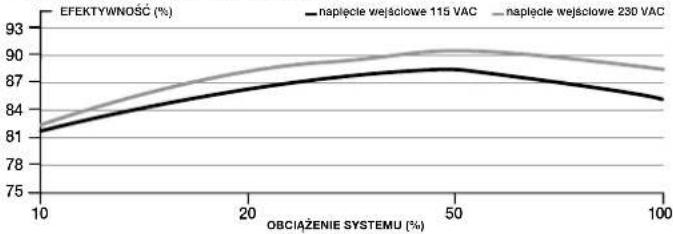

EFEKTYWNOŚĆ ZASILACZA CORSAIR CX650F RGB

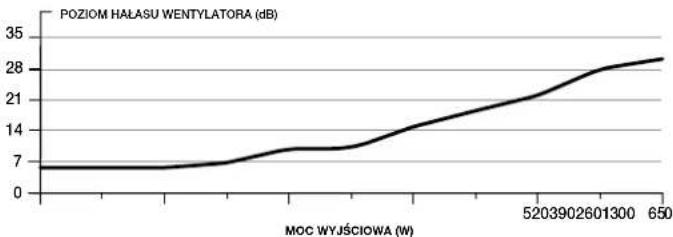

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR CX650F RGB

75 76

Blość	Informacje o przewodach CORSAIR CX650F RGB		Łączna długość
1	ATX 24-pinowy[IMAGE]	Liczba złączy na przewód	610mm(± 10mm)
		1
		Łączna liczba złączy
		1
2	EPS/ATX12V 8-pinowy (4+4)[IMAGE]	Liczba złączy na przewód	650mm(± 10mm)
		1
		Łączna liczba złączy
		2
2	PCIe 8-pinowy (6+2)[IMAGE]	Liczba złączy na przewód	750mm(± 10mm)
		2
		Łączna liczba złączy
		4
1	SATA (4 SATA)[IMAGE]	Liczba złączy na przewód	630mm(± 10mm)
		4
		Łączna liczba złączy
		4
1	SATA (3 SATA)[IMAGE]	Liczba złączy na przewód	730mm(± 10mm)
		3
		Łączna liczba złączy
		3
1	PATA[IMAGE]	Liczba złączy na przewód	750mm(± 10mm)
		4
		Łączna liczba złączy
		4
1	iCUE RGB[IMAGE]	Liczba złączy na przewód	530mm(± 10mm)
		1
		Łączna liczba złączy
		1
1	ICUE RGB – ARGB[IMAGE]	Liczba złączy na przewód	530mm(± 10mm)
		1
		Łączna liczba złączy
		1

POLSKI

POLSKI

ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE CX550F

Wymiary: 150mm (szer.) x 86mm (wys.) x 140mm (dl.)

Zawartość opakowania: Zasilacz, przewód zasllania prądem przemiennym, przewody zasllania prądem stałym, śruby montażowe, ulotka z informacjami o bezpieczeństwie

TABELA MOCY CORSAIR CX550F RGB

MODEL	RPS0133	+3.3V	20A	120W
CZĘŚĆ NR	CP-9020216/CP-9020225	+5V	20A
AC OCENA WEJŚCIOWA.	100–240V	+12V	45.8A	549.6W
PRĄD WEJŚCIOWY	10A–5A	-12V	0.3A	3.6W
CZĘSTOTLIWOŚĆ	47–63Hz	+5Vsb	3A	15W
CAŁKOWITA MOC: 550W

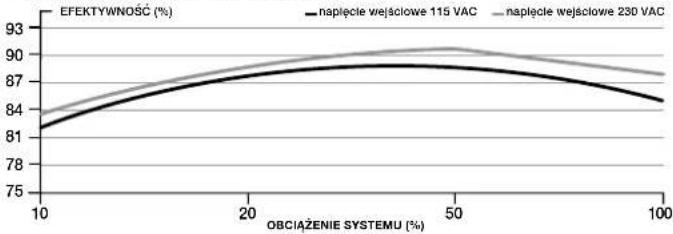

EFEKTYWNOŚĆ ZASILACZA CORSAIR CX550F RGB

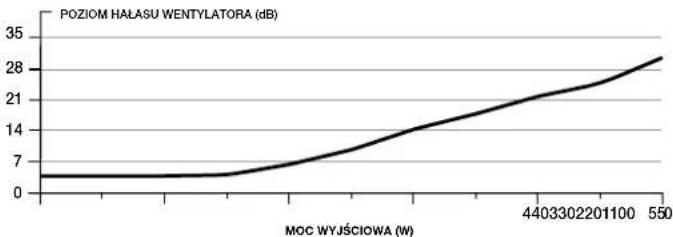

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR CX550F RGB

7778

Blość	Informacje o przewodach CORSAIR CX550F RGB		Łączna długość
1	ATX 24-pinowy510mm	Liczba złączy na przewód	610mm(± 10mm)
		1
		Łączna liczba złączy
		1
1	EPS/ATX12V 8-pinowy (4+4)0.0mm	Liczba złączy na przewód	650mm(± 10mm)
		1
		Łączna liczba złączy
		1
1	PCIe 8-pinowy (6+2)000mm	Liczba złączy na przewód	750mm(± 10mm)
		2
		Łączna liczba złączy
		2
1	SATA (4 SATA)450mm 150mm 150mm 150mm	Liczba złączy na przewód	830mm(± 10mm)
		4
		Łączna liczba złączy
		4
1	SATA (3 SATA)500mm 100mm 100mm	Liczba złączy na przewód	730mm(± 10mm)
		3
		Łączna liczba złączy
		3
1	PATA100mm 100mm 100mm 100mm	Liczba złączy na przewód	750mm(± 10mm)
		4
		Łączna liczba złączy
		4
1	iCUE RGB500mm	Liczba złączy na przewód	530mm(± 10mm)
		1
		Łączna liczba złączy
		1
1	ICUE RGB-ARGB300mm	Liczba złączy na przewód	530mm(± 10mm)
		1
		Łączna liczba złączy
		1

POLSKI

POLSKI

MONTAŻ NOWEGO ZASILACZA Z SERII CX-F

Krok 1: Demontaż dotychczasowego zasilacza

W przypadku składania nowego komputera należy przejść do kroku 2.

1. Wyjmij przewód zasilania prądem przemiennym z gniazda ściennego lub zasilacza awaryjnego UPS i odlącz od dotychczasowego zasilacza.
2. Odlącz wszystkie przewody zasilające z karty wideo, płyty głównej i innych urządzeń peryferyjnych.
3. Zdemontuj dotychczasowy zasilacz zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.
4. Przejdź do kroku 2.

Krok 2: Montowanie nowego zasilacza

1. Sprawdź, czy przewód zasilania prądem przemiennym nie jest podłączony.
2. Zamontuj zasilacz przy użyciu śrub dodanych w zestawie zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.
3. Podłącz 24-pinowy przewód (ATX) do płyty głównej. Podłącz 8-pinowy przewód +12 V (EPS12V) do płyty głównej.

a. Jeśli płyta główna ma 8-pinowe gniazdo +12 V, podłącz przewód 8-pinowy bezpośrednio do płyty głównej.

b. Jeśli płyta główna ma gniazdo 4-pinowe, odlącz element 4-pinowy od przewodu 8-pinowego, a następnie podłącz przygotowany w ten sposób przewód 4-pinowy bezpośrednio do płyty głównej.
c. Niektóre płyty główne wymagają kombinacji 8+4 pinów — użyj odpowiedniej liczby przewodów EPS12V i nie pomył ich z przewodami PCIe.

1. Podłącz przewody urządzeń peryferyjnych oraz przewody PCI-Express i SATA.

a. Podłącz przewody SATA do gniazd zasilania dysku SSD SATA lub dysku twardego.
b. W razie potrzeby podłącz przewody PCI-Express do gniazd zasilania kart wideo PCI-Express.
c. Podłącz przewody urządzeń peryferyjnych do elementów ze złączem 4-pinowym.
d. Sprawdź, czy wszystkie kable są dokładnie podłączone. Zachowaj pozostałe przewody z modułowego systemu okablowania na potrzeby podłączenia dodatkowych podzespoło w przyszłości.

1. Podłącz przewód zasilania prądem przemiennym do zasilacza i włącz zasilacz, naciskając włącznik (pozycja ON—Włączone oznaczona jako „I”).

STEROWANIE WENTYLATOREM RGB W NOWYM ZASILACZU

Zasilaczem CX-F można sterować przy użyciu oprogramowania CORSAIR ICUE, złącza ARGB +5 V kompatybilnej płyty głównej lub ręcznie, przyciskiem RGB na zasilaczu.

Uwaga: Przed podłączeniem lub odłączeniem przewodu RGB należy sprawdzić, czy komputer jest wyłączony, a przełącznik z tyłu zasilacza jest ustawiony w pozycji „wyłączone”.

Sterowanie przy użyciu oprogramowania iCUE

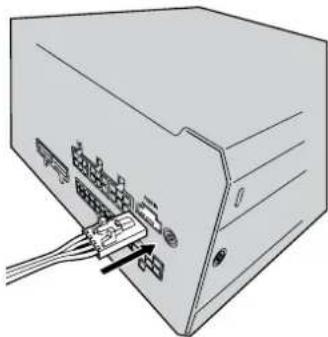

1. Podłącz przewód ICUE RGB do zasilacza.
2. Podłącz drugi koniec przewodu do 6-portowego koncentratora kompatybilnego kontrolera podświetlenia RGB CORSAIR (Commander PRO lub Lighting Node PRO).
3. Na karcie Lighting Setup (Konfiguracja podświetlenia) wybierz pozycję SP RGB PRO / CX-F Series PSU.

Uwaga: Koncentrator 6-portowy wymaga sekwencyjnego podłączania urządzeń, a wszystkie podłączone do niego wentylatory muszą być takiego samego typu, aby uniknąć problemów z podświetleniem.

Pobierz iCUE pod adresem:

Sterowanie przy użyciu płyty głównej

1. Podłącz przewód iCUE RGB.
2. Podłącz adapter ARGB płyty głównej do przewodu iCUE.
3. Polacz ze złączem ARGB na kompatybilnej płycie głównej
4. Sprawdź w instrukcji płyty głównej, które oprogramowanie należy zainstalować w celu zapewnienia prawidłowego działania złącza ARGB.

Ręczne sterowanie przyciskiem

Przełączanie trybów podświetlenia:

Naciśnij i przytrzymaj przycisk, aż zmieni się tryb podświetlenia (przez około trzy sekundy).

Przełączanie kolorów (jeżeli tryb jest inny niż Rainbow):

Naciśnij krótko przycisk.

Tryby:

1. Fala teczy
2. Tęcza
3. Tęczowy odduch
4. Tęczowe mrugnięcie
5. Sekwencyjny
6. Solid
7. Pojedyncze mrugnięcie
8. Puls
9. Wyłączony

Uwaga: Sterowanie przyciskiem nie będzie działać, jeżeli zasilacz będzie w trybie sterowania programowego.
