Марка	Corsair
Модель	CX550F
Тип продукта	Блок питания для ПК
Артикул	CP-9020216 / CP-9020225
Общая мощность	550 Вт
Номинальное входное напряжение AC	100-240 В ~ 10-5 А, 47-63 Гц
Эффективность	80 PLUS Bronze (до 90% при 50% нагрузке на 230 В)
Вентилятор	120 мм RGB с 8 адресуемыми светодиодами
Управление RGB	iCUE (через специальный кабель и контроллер) или ручное (кнопка)
Встроенные защиты	OVP (защита от перенапряжения), OCP (защита от перегрузки по току), OTP (защита от перегрева), SCP (защита от короткого замыкания)
Управление кабелями	Полностью модульное
Количество линий +12V	Однорядная (45,8 А макс.)
Содержимое упаковки	Блок питания, кабель питания AC, модульные кабели DC, винты для крепления, руководство по безопасности
Обслуживание и очистка	Перед очисткой отключите устройство от сети. Используйте сухую ткань для внешней поверхности. Не открывайте блок.
Сертификация	80 PLUS Bronze, CE, FCC и т.д.

Часто задаваемые вопросы - CX550F CORSAIR

Какова максимальная мощность блока питания CX550F?

Общая мощность составляет 550 Вт (непрерывная выходная мощность). Максимальная нагрузка по линии +12В составляет 45,8 А (549,8 Вт).

Как установить блок питания CX550F?

Следуйте шагам: 1. Отключите старый блок питания. 2. Закрепите новый блок прилагаемыми винтами. 3. Подключите модульные кабели: ATX 24-контактный к материнской плате, кабель EPS 12V (4+4 контакта) для процессора, кабели PCIe для видеокарты и кабели SATA/PATA для периферии. 4. Подключите кабель питания и переведите выключатель в положение I (включено).

Как управлять RGB-подсветкой вентилятора?

Есть три режима: Управление iCUE (требуется RGB-контроллер Corsair и программное обеспечение iCUE), Управление через материнскую плату (используйте прилагаемый адаптер ARGB) или Ручное управление (нажмите кнопку RGB на блоке для смены режима или цвета).

Какие встроенные защиты безопасности?

CX550F имеет четыре защиты: OVP (защита от перенапряжения), OCP (защита от перегрузки по току), OTP (защита от перегрева) и SCP (защита от короткого замыкания). Они автоматически отключают питание при возникновении проблемы.

Какие модульные кабели входят в комплект CX550F?

В упаковку входят: 1 кабель ATX 24-контактный (610 мм), 1 кабель EPS/ATX12V 8-контактный (4+4) (650 мм), 1 кабель PCIe 8-контактный (6+2) (750 мм), 1 кабель SATA с 4 разъемами (830 мм), 1 кабель SATA с 3 разъемами (730 мм), 1 кабель PATA с 4 разъемами (750 мм), 1 кабель iCUE RGB (530 мм) и 1 адаптер iCUE-ARGB (330 мм).

Совместим ли CX550F с современными материнскими платами?

Да, он совместим со стандартом ATX и имеет разъем EPS 12V 8-контактный (4+4) для современных процессоров, а также разъемы PCIe для видеокарт.

Какова звуковая характеристика вентилятора?

Вентилятор очень тихий: при нулевой нагрузке шум составляет 6 дБ. При полной нагрузке (550 Вт) он достигает примерно 28 дБ.

Как чистить блок питания?

Всегда отключайте блок питания от сети перед очисткой. Используйте сухую мягкую ткань для внешней поверхности. Никогда не открывайте блок, внутри нет деталей, обслуживаемых пользователем.

Что делать, если блок питания не включается?

Проверьте, что кабель питания надежно подключен и выключатель на задней панели находится в положении I (вкл). Убедитесь, что все кабели правильно подключены к компонентам. Если проблема не устранена, попробуйте другую розетку.

Есть ли гарантия на CX550F?

Corsair предоставляет 5-летнюю гарантию на блоки питания серии CX-F. Сохраните чек и руководство для предъявления претензий.

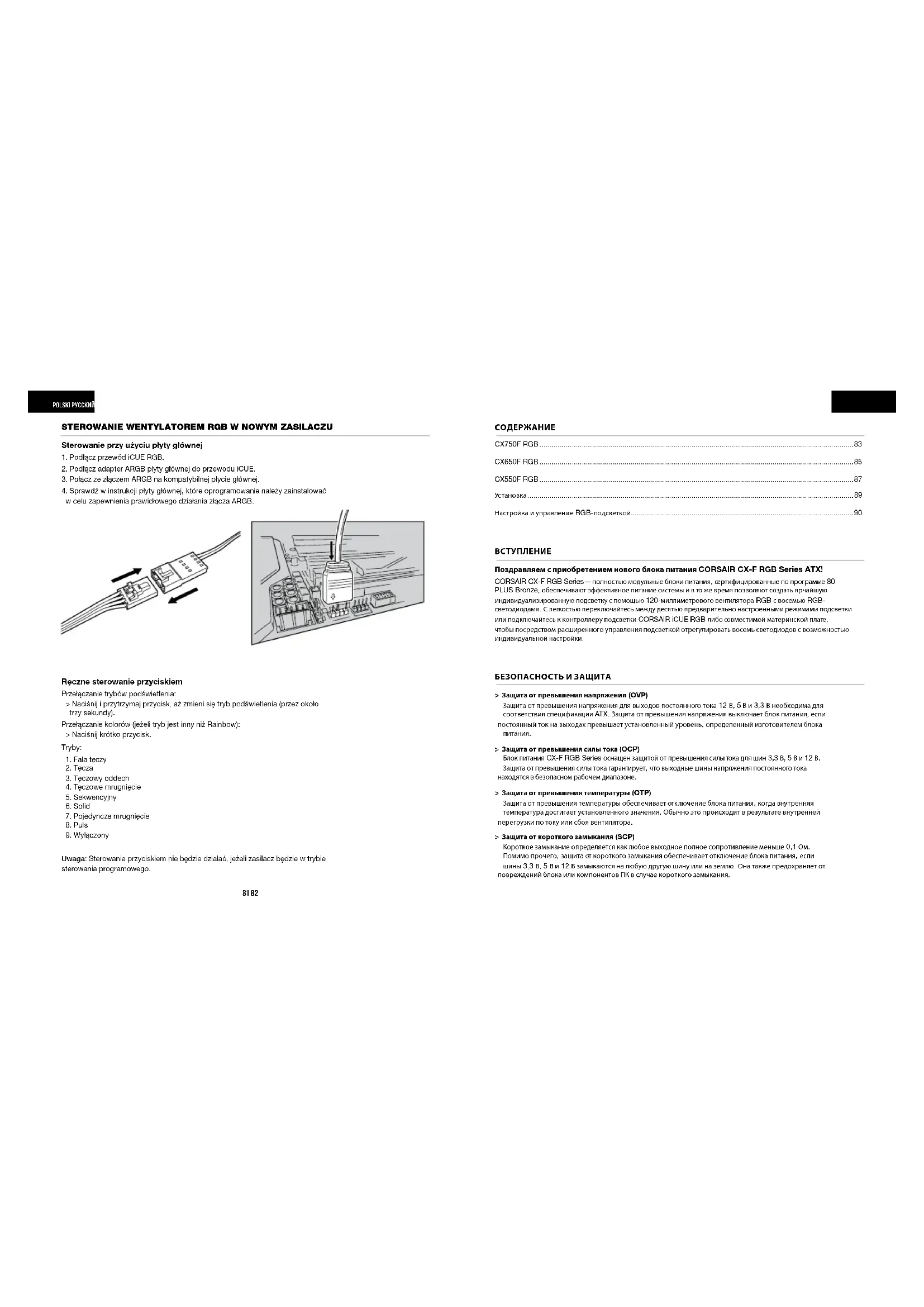

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CX550F CORSAIR

CX750F RGB 83
CX650F RGB 85
CX550F RGB 87
Установка....89
Настройка и управление RGB-подсветкой....90

ВСТУПЛЕНИЕ

Поздравляем с приобретением нового блока питания CORSAIR CX-F RGB Series ATX!

CORSAIR CX-F RGB Series — полностью модульние блоки питания, сертифицировозные по программе 80 PLUS Bronze, обеспечивают эффективное питание системы и то же время позволяют создать ярэншую индивидуализированную подсветку с помощью 120-миллиметрового вентилятора RGB с восемью RGB-светодиодами. С леткостью переключались между decentью предварительно настроенными режимами подсветки или подключаваться к контролируем подсветки CORSAIR ICUE RGB либо совместной материнской плате, чтобы посредством расширенного управления подсветкой отрегулировать восемь светодиодов с возможностью индивидуальной настройки.

БЕЗОПАСНОСТЬ И ЗАЩИТА

Защита от превышения напряжения (OVP)
Защита от превышения напряжения для выходов постоянного тока 12 В, 5 В и 3.3 В необходима для соответствия спецификации АТХ. Защита от превышения напряжения выключает блок питания, если постоянный ток на выходах превышает установленный уровень, определенный изготовителем блока питания.
Защита от превышения силы тока (ОСР)
Блок питания CX-F RGB Series оснащен защитой от превышения силы тока для шин 3,3 в, 5 в и 12 в. Защита от превышения силы тока гарантирует, что выходные шины напряжения постоянного тока находятся в безопасном рабочем диапазоне.
Защита от превышения температуры (OTP)
Защита от превышения температуры обеспечивает отключение блока питания, когда внутренният температура достигает установленного значения. Обычно это происходит в результате внутренней перегрузки по току или сбоя вентилятора.
Защита от короткого замыкания (SCP)

Короткое замыкание определяется как любое выходное полное сопротивление меньше 0,1 Ом. Понимо прочего, защита от короткого замыкания обеспечивает отключение блока питания, если шины 3,3 В, 5 В и 12 В замыкаются на любую другую шину или на землю. Она также предохраняет от повреждений блока или компонентов ПК в случае короткого замыкания.

РУССКИЙ

ВХОДЯЩЕЕ В КОМПЛЕКТ ОБОРУДОВАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СХ750F

Размеры: 150mm (Ш) x 86mm (В) x 140mm (Д)

Комплект поставки: Блок питания, Кабель переменного тока, Кабели постоянного тока, Крепежные винты. Листок безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR CX750F RGB			МАКС. НАГРУЗКА	МАКС. ВЫХОД
МОДЕЛЬ	RPS0135 +3.3V 20A			130W
No ДЕТАЛИ	CP-9020218/CP-9020227 +5V 20A
РЕЙТИНГ ВХОДА АС	100–240V +12V 62.5A	750W
ВХОДНОЙ ТОК	10A–5A	-12V	0.3A	3.6W
ЧАСТОТА	47–63Hz	+5Vsb	3A	15W
ОБЩАЯ МОЩНОСТЬ: 750W

Эффективность блока питания CORSAIR CX750F RGB

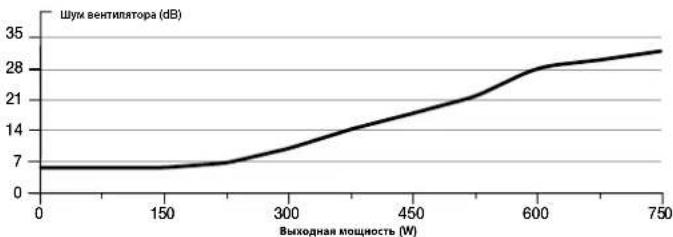

Кривая уровня шума вентилятора БП CORSAIR CX750F RGB

83 84

РУССКИЙ

Кол-во	Информация о кабелях RGB-подсветки CORSAIR CX750F RGB		Общая длина
1	ATX с 24 контактами[IMAGE]	Разъемов на кабель	610mm(± 10mm)
		1
		Общее число разъемов
		1
2	EPS/ATX12V с 8 контактами (4 + 4)	Разъемов на кабель	650mm(± 10mm)
		1
		Общее число разъемов
		2
2	PCIe с 8 контактами (6 + 2)	Разъемов на кабель	750mm(± 10mm)
		2
		Общее число разъемов
		4
2	Кабель SATA (4 SATA)	Разъемов на кабель	800mm(± 10mm)
		4
		Общее число разъемов
		8
1	PATA	Разъемов на кабель	750mm(± 10mm)
		4
		Общее число разъемов
		4
1	iCUE RGB	Разъемов на кабель	530mm(± 10mm)
		1
		Общее число разъемов
		1
1	iCUE RGB-ARGB	Разъемов на кабель	330mm(± 10mm)
		1
		Общее число разъемов
		1

РУССКИЙ

ВХОДЯЩЕЕ В КОМПЛЕКТ ОБОРУДОВАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СХ650F

Размеры: 150mm (Ш) x 86mm (В) x 140mm (Д)

Комплект поставки: Блок питания, Кабель переменного тока, Кабели постоянного тока, Крепежные винты. Листох безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR CX650F RGB			МАКС. НАГРУЗКА	МАКС. ВЫХОД
МОДЕЛЬ	RPS0134 +3.3V 20A			130W
No ДЕТАЛИ	CP-9020217/CP-9020226 +5V 20A
РЕЙТИНГ ВХОДА АС	100-240V +12V 54A 648W
ВХОДНОЙ ТОК	10A-5A -12V 0.3A		3.6W
ЧАСТОТА	47-63Hz	+5Vsb	3A	15W
ОБЩАЯ МОЩНОСТЬ: 650W

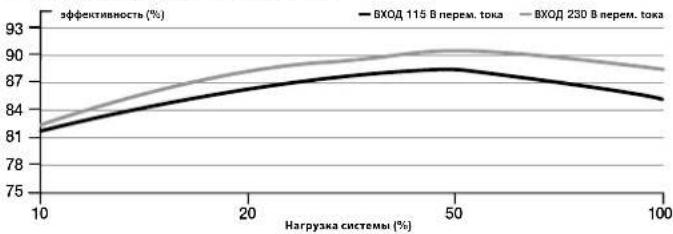

Эффективность блока питания CORSAIR CX650F RGB

Кривая уровня шума вентилятора БП CORSAIR CX650F RGB

85 86

Кол-во	Информация о кабелях RGB-подсветки CORSAIR CX650F RGB		Общая длина
1	ATX с 24 контактами	Разъемов на кабель	610mm(± 10mm)
		1
		Общее число разъемов
		1
2	EPS/ATX12V с 8 контактами (4 + 4)	Разъемов на кабель	650mm(± 10mm)
		1
		Общее число разъемов
		2
2	PCIe с 8 контактами (6 + 2)	Разъемов на кабель	750mm(± 10mm)
		2
		Общее число разъемов
		4
1	Кабель SATA (4 SATA)	Разъемов на кабель	830mm(± 10mm)
		4
		Общее число разъемов
		4
1	Кабель SATA (3 SATA)	Разъемов на кабель	730mm(± 10mm)
		3
		Общее число разъемов
		3
1	PATA	Разъемов на кабель	750mm(± 10mm)
		4
		Общее число разъемов
		4
1	iCUE RGB	Разъемов на кабель	530mm(± 10mm)
		1
		Общее число разъемов
		1
1	ICUE RGB-ARGB	Разъемов на кабель	530mm(± 10mm)
		1
		Общее число разъемов
		1

РУССКИЙ

РУССКИЙ

ВХОДЯЩЕЕ В КОМПЛЕКТ ОБОРУДОВАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СХ550F

Размеры: 150mm (Ш) x 86mm (В) x 140mm (Д)

Комплект поставки: Блок питания, Кабель переменного тока, Кабели постоянного тока, Крепежные винты. Листок безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR CX550F RGB			МАКС. НАГРУЗКА	МАКС. ВЫХОД
МОДЕЛЬ	RPS0139 +3.3V 20A			120W
No ДЕТАЛИ	CP-9020216/CP-9020225	+5V 20A
РЕЙТИНГ ВХОДА АС	100–240V	+12V	45.8A	549.6W
ВХОДНОЙ ТОК	10A–5A	-12V 0.3A	3.6W
ЧАСТОТА	47–63Hz	+5Vsb	3A	15W
ОБЩАЯ МОЩНОСТЬ: 550W

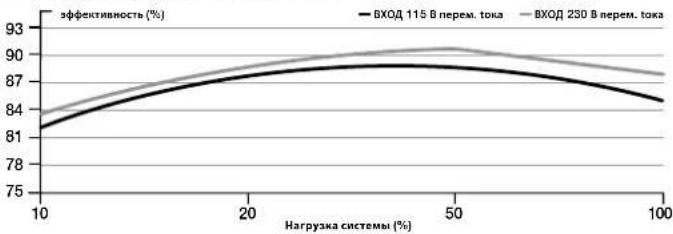

Эффективность блока питания CORSAIR CX550F RGB

Кривая уровня шума вентилятора БП CORSAIR CX550F RGB

87 88

Кол-во	Информация о кабелях RGB-подсветки CORSAIR CX550F RGB		Общая длина
1	ATX с 24 контактами	Разъемов на набель	610mm(± 10mm)
		1
		Общее число разъемов
		1
1	EPS/ATX12V с 8 контактами (4 + 4)	Разъемов на набель	650mm(± 10mm)
		1
		Общее число разъемов
		1
1	PCIe с 8 контактами (6 + 2)	Разъемов на набель	750mm(± 10mm)
		2
		Общее число разъемов
		2
1	Кабель SATA (4 SATA)	Разъемов на набель	830mm(± 10mm)
		4
		Общее число разъемов
		4
1	Кабель SATA (3 SATA)	Разъемов на набель	730mm(± 10mm)
		3
		Общее число разъемов
		3
1	PATA	Разъемов на набель	750mm(± 10mm)
		4
		Общее число разъемов
		4
1	iCUE RGB	Разъемов на набель	530mm(± 10mm)
		1
		Общее число разъемов
		1
1	ICUE RGB-ARGB	Разъемов на набель	530mm(± 10mm)
		1
		Общее число разъемов
		1

РУССКИЙ

РУССКИЙ

УСТАНОВКА НОВОГО БЛОКА ПИТАНИЯ СХ-Ф SERIES

Действие 1. Извлечение имеющегося блока питания

Выполняя сборку новой системы, сразу перейдите к действию 2.

1. Отсоедините шнур питания переменного тока от розетки или ИБП, а также от имеющегося блока питания.
2. Отсоедините все кабели питания от видеокарты, материнской платы и всех остальных периферийных устройств.
3. Следуйте инструкциям в руководстве для корпуса и извлеките имеющийся блок питания.
4. Перейдите к действию 2.

Действие 2. Установка нового блока питания

1. Убедитесь в том, что кабель питания переменного тока не подключен к блоку питания.
2. Следуйте инструкциям в руководстве для корпуса и установите блок питания с помощью поставляемых в комплекте винтов.
3. Подсоедините 24-контактный кабель (АТХ) к материнской плате. Подсоедините 8-контактный кабель +12 В (EPS12V) к материнской плате.

а. Если материнская плата оснащена 8-контактным гнездом +12 В, подключите 8-контактный кабель напрямую к материнской плате.
b. Если материнская плата оснащена 4-контактным гнездом, необходимо отсоединить 4-контактный кабель от 8-контактного кабеля, а затем подсоединить этот 4-контактный кабель напрямую к материнской плате.
с. Для некоторых материнских плат потребуется комбинация из кабелей на 8 + 4 контакта. Используйте необходимое количество кабелей EPS12V; не путайте их с кабелями PCIe.

1. Подсоедините кабели периферийных устройств, кабели PCI-Express и кабели SATA.

а. Подсоедините кабели SATA к гнездам питания твердотельного накопителя или жесткого диска SATA.
b. При необходимости подключите соответствующие кабели PCI-Express к разъему питания на видеокарте PCI-Express.
с. Подсоедините кабели периферийных устройств к любым периферийным устройствам, для которых требуется 4-контактный разъем.
d. Убедитесь в том, что все кабели надежно подсоединены. Сохраните все неиспользованные модульные кабели для добавления компонентов в будущем.

1. Подсоедините кабель питания переменного тока к блоку питания и включите его, переведя переключатель в положение включения (отмечено значком I).

УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ С RGB-ПОДСВЕТКОЙ В НОВОМ БЛОКЕ ПИТАНИЯ

Управление CX-F можно осуществлять с помощью ПО CORSAIR ICUE, посредством совместимого разъема ARGB +5 В на материнской плате либо же вручную, используя кнопку RGB на блоке питания.

Примечание. Прежде чем подсоединить или отсоединить кабель RGB-подсветки, убедитесь, что компьютер выключен и выключатель питания сзади блока питания находится в положении выключения.

Управление с помощью ПО iCUE

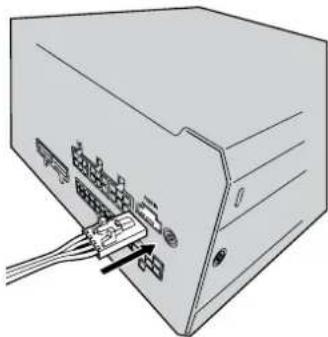

1. Подсоедините кабель RGB-подсветки ICUE к блоку питания.

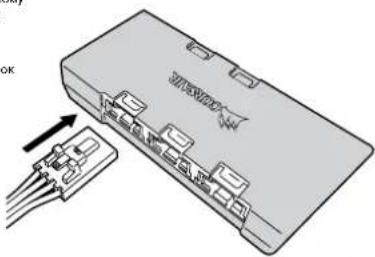

2. Подсоедините другой конец кабеля к совместимому 6-портовому концентратору RGB на контроллере подсветки CORSAIR RGB (Commander PRO или Lighting Node PRO).
3. На вкладке «Настройка подсветки» выберите блок питания SP RGB PRO или CX-F Series.

Примечание. Во избежание проблем с функционированием подсветки устройства необходимо подсоединять к 6-портовому концентратору последовательно и все подсоединенные к концентратору вентиляторы должны быть одного типа.

Скачать ICUE можно на следующей странице: www.corsair.com/downloads

УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ С RGB-ПОДСВЕТКОЙ В НОВОМ БЛОКЕ ПИТАНИЯ

Управление с помощью материнской платы

1. Подсоедините кабель RGB-подсветки ICUE.
2. Прикрепите адаптер материнской платы ARGB к кабелю ICUE,
3. Подсоедините разъем ARGB к совместимой материнской плате.
4. Для надлежащего функционирования разъема ARGB см. информацию о том, какое ПО необходимо установить. в руководстве по использованию материнской платы.

Управление вручную с помощью кнопки

Переключение между режимами подсветки;

Нажилте и удерживайте кнопку. пока не изменится режим подсветки (около трех секунд).

Переключение цветов (в отличном от «Радуга» режиме).

Нажмите кнопку без удержания.

Режимы перечислены ниже.

1. Радужная волна
2. Радуга
3. Радуга дышит
4. Радуга мигает
5. Последовательный
6. Твердый
7. Один миг
8. Пульс
9. Выкл.

Примечание. Управление посредством кнопки невозможно, если блок питания работает в режиме управлении с помощью ПО.
