SF750 - зарядное устройство для телефона CORSAIR - Бесплатное руководство пользователя

Тип продукта	Блок питания ПК SFX (форм-фактор SFX)
Бренд	Corsair
Модель	SF750
Общая мощность	750 Вт
Входное напряжение AC	100-240 В, 10-5 А, 47-63 Гц
Выход +12V	62.5 А
Выход +3.3V	20 А (130 Вт совместно с +5V)
Выход +5V	20 А
Выход -12V	0.3 А (3.6 Вт)
Выход +5Vsb	2.5 А
Сертификация	80 PLUS Platinum
Размеры (Д x Ш x В)	125 x 63.5 x 100 мм (форм-фактор SFX)
Вес	Примерно 1.2 кг
Вентилятор	92 мм, режим Zero RPM (остановка при низкой нагрузке)
Модульные разъемы	Да (кабели ATX, EPS, PCIe, SATA, периферийные)
Защиты	OVP, OCP, OTP, SCP
Внутренние компоненты	Японские конденсаторы 105°C
Рабочая температура	0-40°C (приблизительно)
Обслуживание и чистка	Отключите перед чисткой; используйте сухую ткань
Безопасность	Не открывать; риск поражения электрическим током; только для использования внутри помещений
Запасные части	Нет деталей, подлежащих ремонту пользователем; используйте только прилагаемые кабели

Часто задаваемые вопросы - SF750 CORSAIR

Какую мощность обеспечивает блок питания Corsair SF750?

Блок питания Corsair SF750 обеспечивает общую мощность 750 Вт при входном напряжении AC 100-240 В.

Какие типы защиты встроены?

Блок питания включает следующие защиты: OVP (от перенапряжения), OCP (от перегрузки по току), OTP (от перегрева) и SCP (от короткого замыкания).

Как работает режим Zero RPM?

Режим Zero RPM останавливает вентилятор при низкой нагрузке и внутренней температуре, обеспечивая бесшумную работу. Вентилятор включается только при необходимости.

Могу ли я использовать этот блок питания в стандартном корпусе ATX?

Да, с помощью прилагаемого адаптера SFX на ATX вы можете установить этот блок питания SFX в корпус, предназначенный для блоков питания ATX.

Какие кабели входят в комплект?

В комплект входят: 1 кабель ATX 24-контактный (300 мм), 2 кабеля EPS/ATX12V 8-контактных (400 мм), 2 кабеля PCIe 8-контактных (500 мм), 2 кабеля SATA (445 мм, по 4 разъема) и 1 периферийный кабель 4-контактный (330 мм, 3 разъема).

Какова длина кабелей?

Длины: ATX 300 мм, EPS 400 мм, PCIe 500 мм, SATA 445 мм, периферийный 330 мм. (Допуск ±10 мм)

Как правильно установить этот блок питания?

Убедитесь, что кабель AC отключен. Закрепите блок питания в корпусе прилагаемыми винтами. Подключите 24-контактный кабель ATX к материнской плате, 8-контактный кабель EPS к разъему процессора, затем кабели PCIe, SATA и периферийные в соответствии с вашими компонентами. Наконец, подключите кабель AC и установите переключатель в положение I.

Что делать, если система не запускается после установки?

Проверьте, что переключатель питания находится в положении I. Убедитесь, что все кабели надежно вставлены, особенно 24-контактный кабель ATX и кабель EPS. Попробуйте другую розетку. Если проблема сохраняется, обратитесь к руководству или свяжитесь с поддержкой Corsair.

Есть ли гарантия на блок питания?

Corsair предоставляет гарантию 7 лет на блок питания SF750 (в соответствии с условиями гарантии). Сохраните чек.

Могу ли я заменить вентилятор самостоятельно?

Нет, блок питания не содержит деталей, подлежащих ремонту пользователем. Не открывайте корпус; это приведет к аннулированию гарантии и создаст риск поражения электрическим током. По любым вопросам обращайтесь в поддержку Corsair.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SF750 CORSAIR

ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

SF750....63

SF600....65

SF450....67

Установка 69

Важная информация о безопасности.....72

Поздравляем с приобретением нового высокопроизводительного блока питания CORSAIR серии SFX.

Блоки питания серии SF обеспечивают эффективность использования энергии в соответствии с сертификацией 80 PLUS Platinum, непревзойденные электрические характеристики и практически бесшумную работу в форм-факторе SFX. Благодаря использованию японских конденсаторов с рабочей температурой 105°C и режиму вентилятора Zero RPM они являются отличным выбором для создания высокопроизводительных ПК с небольшим форм-фактором, в которых надежность и низкий уровень шума имеют ключевое значение.

Безопасность и защита

- Защита от превышения напряжения (OVP)

Защита от превышения напряжения для выходов постоянного тока 12 В, 5 В и 3.3 В необходима для соответствия спецификации АТХ. Защита от превышения напряжения выключает блок питания, если постоянный ток на выходах превышает установленный уровень, определенный изготовителем блока питания. Минимальные уровни напряжения, необходимые для соответствия: 13.4 В для каналов +12 В, 5.74 В для канала +5 В и 3.76 В для канала 3.3 В.

- Защита от превышения тока (ОСР)

Блоки питания АХ Series оснащены защитой от превышения тока на каналах 3.3 В, 5 В и 12 В. Защита от превышения тока гарантирует, что выходные каналы напряжения постоянного тока находятся в безопасном рабочем диапазоне.

- Защита от превышения температуры (OTP)

Защита от превышения температуры обеспечивает отключение блока питания, когда внутренняя температура достигает установленного значения. Обычно это происходит в результате внутренней перегрузки по току или сбоя вентилятора.

- Защита от короткого замыкания (SCP)

Короткое замыкание определяется как любое выходное полное сопротивление меньше 0.1 Ом. Помимо прочего, защита от короткого замыкания обеспечивает отключение блока питания, если каналы 3.3 В, 5 В и 12 В замыкаются на любой другой канал или на землю. Она также обеспечивает защиту от повреждений блока или компонентов ПК в случае короткого замыкания.

SF SERIES ^14

SF750

РАЗМЕРЫ: 125mm (Ш) × 63.5mm (В) × 100mm (Д)

КОМПЛЕКТ ПОСТАВКИ:

• Блок питания CORSAIR SF Series
• Кабель питания переменного тока
•Комплект модульных кабелей
ПОСТОЯННОГО ТОКА
• Сумка для хранения модульного кабеля постоянного тока

ТАБЛИЦА ПИТАНИЯ CORSAIR SF750
МАКС. НАГРУЗКА МАКС. ВЫХОД

МОДЕЛЬ	RPS011E	+3.3V	20A	130W
No ДЕТАЛИ	CP-9020186	+5V 20A
НОМИНАЛЬНОЕ ЗНАЧЕНИЕ ВХОДНОГО ПЕРЕМЕННОГО ТОКА	100-240V	+12V	62,5A	750W
ВХОДНОЙ ТОК	10A-5A	-12V	0.3A	3.6W
ЧАС ТОТА	47-63Hz	+5Vsb	2.5A	12.5W

ОБЩАЯ МОЩНОСТЬ: 750W

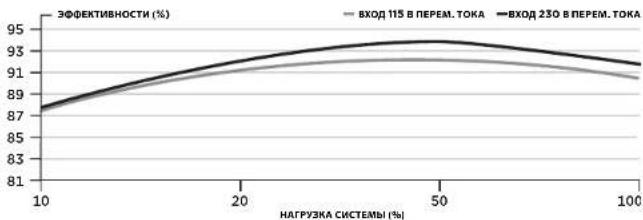

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR SF750

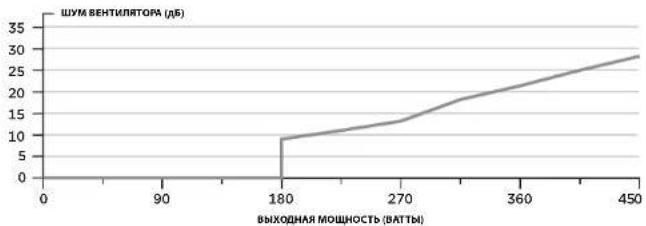

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БЛОКА ПИТАНИЯ CORSAIR SF750

63 64

SF SERIES™

СПИСОК КАБЕЛЕЙ ПОСТОЯННОГО ТОКА CORSAIR SF750

Кол-во	Описание Общая длина
1	24-контактный кабель ATX	Разъемов на кабель	300mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель EPS/ATX12V (4+4)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		2
2	8-контактный кабель PCIe (6+2)	Разъемов на кабель	500mm(± 10mm)
		2
		Общее число разъемов
		4
2	Кабель SATA (4 SATA)	Разъемов на кабель	445mm(± 10mm)
		4
		Общее число разъемов
		8
1	Кабель периферийных устройств (4-контактный)	Разъемов на кабель	330mm(± 10mm)
		3
		Общее число разъемов
		3

SF SERIES ^14

SF600

РАЗМЕРЫ: 125mm (Ш) × 63.5mm (В) × 100mm (Д)

КОМПЛЕКТ ПОСТАВКИ:

• Блок питания CORSAIR SF Series
• Кабель питания переменного тока
•Комплект модульных кабелей
ПОСТОЯННОГО ТОКА
• Сумка для хранения модульного кабеля постоянного тока

• Кабельные стяжки
• Значок CORSAIR на корпус
• Руководство пользователя
• Переходник с формата SFX
на формат ATX
• Важная информация о безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR SF600
МАКС. НАГРУЗКА МАКС. ВЫХОД

МОДЕЛЬ	RPS0112 +3.3V	20A		120W
No ДЕТАЛИ	CP-9020182	+5V 20A
НОМИНАЛЬНОЕ ЗНАЧЕНИЕ ВХОДНОГО ПЕРЕМЕННОГО ТОКА	100-240V	+12V	50A	600W
ВХОДНОЙ ТОК	10A-5A	-12V	0.3A	3.6W
ЧАСТОТА	47-63Hz	+5Vsb	2.5A	12.5W

ОБЩАЯ МОЩНОСТЬ: 600W

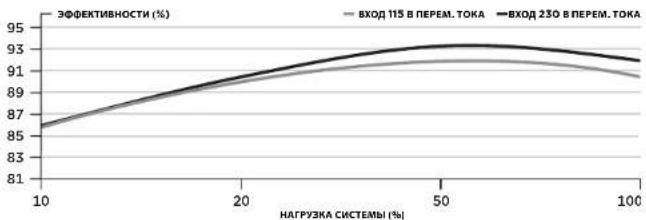

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR SF600

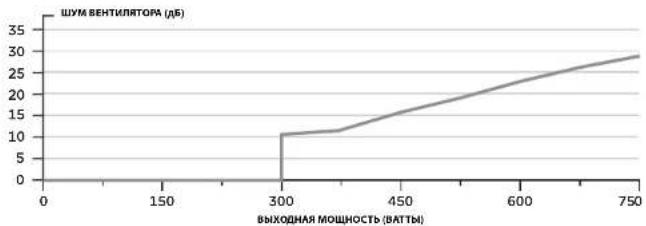

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БЛОКА ПИТАНИЯ CORSAIR SF600

65 66

SF SERIES™

СПИСОК КАБЕЛЕЙ ПОСТОЯННОГО ТОКА CORSAIR SF600

Кол-во	Описание Общая длина
1	24-контактный кабель ATX	Разъемов на кабель	300mm(± 10mm)
		1
		Общее число разъемов
		1
1	8-контактный кабель EPS/ATX12V (4+4)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель PCIe (6+2)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		2
1	Кабель SATA (4 SATA)	Разъемов на кабель	445mm(± 10mm)
		4
		Общее число разъемов
		4
1	Кабель периферийных устройств (4-контактный)	Разъемов на кабель	330mm(± 10mm)
		3
		Общее число разъемов
		3

SF SERIES ^14

SF450

РАЗМЕРЫ: 125mm (Ш) × 63.5mm (В) × 100mm (Д)

КОМПЛЕКТ ПОСТАВКИ:

• Блок питания CORSAIR SF Series
• Кабель питания переменного тока
•Комплект модульных кабелей
ПОСТОЯННОГО ТОКА
• Сумка для хранения модульного кабеля постоянного тока

• Кабельные стяжки
• Значок CORSAIR на корпус
• Руководство пользователя
• Переходник с формата SFX
на формат ATX
• Важная информация о безопасности

ТАБЛИЦА ПИТАНИЯ CORSAIR SF450
МАКС. НАГРУЗКА МАКС. ВЫХОД

МОДЕЛЬ	RPS0111 +3.3V	15A		100W
No ДЕТАЛИ	CP-9020181	+5V 20A
НОМИНАЛЬНОЕ ЗНАЧЕНИЕ ВХОДНОГО ПЕРЕМЕННОГО ТОКА	100-240V	+12V	37,5A 450W
ВХОДНОЙ ТОК	10А-5А -12V	0.3А	3.8W
ЧАСТОТА	47-63Hz	+5Vsb	2.5А	12.5W

ОБЩАЯ МОЩНОСТЬ: 450W

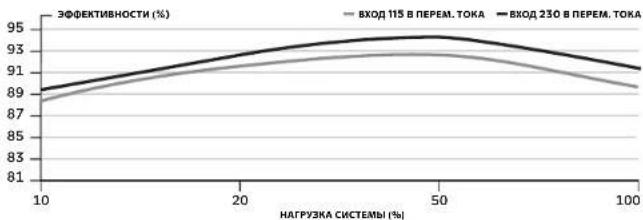

ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR SF450

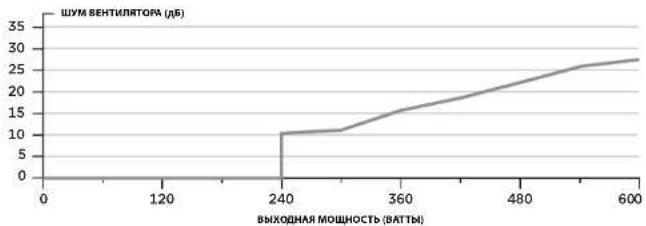

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БЛОКА ПИТАНИЯ CORSAIR SF450

67 68

SF SERIES™

СПИСОК КАБЕЛЕЙ ПОСТОЯННОГО ТОКА CORSAIR SF450

Кол-во	Описание Общая длина
1	24-контактный кабель ATX	Разъемов на кабель	300mm(± 10mm)
		1
		Общее число разъемов
		1
1	8-контактный кабель EPS/ATX12V (4+4)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		1
2	8-контактный кабель PCIe (6+2)	Разъемов на кабель	400mm(± 10mm)
		1
		Общее число разъемов
		2
1	Кабель SATA (4 SATA)	Разъемов на кабель	445mm(± 10mm)
		4
		Общее число разъемов
		4
1	Кабель периферийных устройств (4-контактный)	Разъемов на кабель	330mm(± 10mm)
		3
		Общее число разъемов
		3

SF SERIES ^™

SF SERIES™

Установка НОВОГО блока питания SF Series

Действие А. Извлечение существующего блока питания

При сборке новой системы перейдите к действию Б.

1. Отсоедините шнур питания переменного тока от настенной розетки или ИБП и от существующего блока питания.
2. Отсоедините все кабели питания от видеоплаты, материнской платы и всех остальных периферийных устройств
3. Следуйте инструкциям в руководстве для корпуса и извлеките существующий блок питания.
4. Перейдите к действию Б.

Действие Б. Установка блока питания CORSAIR SF Series

1. Убедитесь, что кабель питания переменного тока не подключен к блоку питания.
2. Следуйте инструкциям в руководстве для корпуса и установите блок питания с помощью поставляемых в комплекте винтов.
3. Подключить 24-контактный основной кабель питания блока питания напрямую к материнской плате.
4. Подсоедините 8-контактный кабель +12 В (EPS12V) к материнской плате.

A. Если материнская плата оснащена 8-контактным сокетом +12 В, подключите 8-контактный кабель напрямую к материнской плате.
В. Если материнская плата оснащена 4-контактным сокетом, необходимо отсоединить 4-контактный кабель от 8-контактного кабеля, а затем подсоединить этот 4-контактный кабель напрямую к материнской плате.

1. Подсоедините кабели периферийных устройств, кабели PCI-Express и кабели SATA.

A. Подсоедините кабели периферийных устройств к сокетам питания жесткого диска и CD-ROM/DVD-ROM.
В. Подсоедините кабели SATA к сокетам питания твердотельного накопителя или жестких дисков SATA.
C. Подсоедините кабели PCI-Express к сокетам питания видеоплат PCI-Express при необходимости.
D. Подсоедините кабели периферийных устройств к любым периферийным устройствам, требующим небольшого 4-контактного разъема.
E. Убедитесь, что все кабели надежно подсоединены. Сохраните все неиспользованные модульные кабели для добавления компонентов в будущем.

1. Подсоедините шнур питания переменного тока к блоку питания и включите его, переведя переключатель в положение включения (отмечено значком «І»).

SF SERIES ^™

SF SERIES™

ULTRA

LOW

NOISE

Режим нулевой скорости вращения Zero RPM

Режим нулевой скорости вращения Zero RPM позволяет вентилятору оставаться в выключенном состоянии при низких и средних нагрузках. Для определения периода времени, в который блоку питания требуется активное охлаждение, в этой технологии используются различные значения температуры внутри блока питания и уровень выходной мощности. Когда система работает под нагрузкой, вентилятор автоматически запускается, обеспечивая требуемое охлаждение без дополнительного шума. Профиль вентилятора для своего блока вы можете найти в разделе технических характеристик этого блока питания.

Важная информация о безопасности

ОСТОРОЖНО! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

1. Выполняйте установку в соответствии со всеми инструкциями изготовителя и предупреждениями об опасности. В противном случае это может повлечь за собой повреждение блока питания или системы и привести к серьезным травмам или смертельному исходу.
2. В блоке питания присутствует высокое напряжение. Не открывайте корпус блока питания и не пытайтесь выполнить ремонт блока питания; в нем отсутствуют обслуживаемые пользователем компоненты.
3. Это изделие предназначено только для использования в помещениях.
4. Не используйте блок питания рядом с водой, в условиях высокой температуры или высокой влажности.
5. Не выполняйте установку рядом с источниками тепла, например радиаторами, обогревателями, печами или другими устройствами, выделяющими тепло.
6. Не вставляйте объекты в открытые вентиляционные отверстия или решетку вентилятора блока питания.
7. Не выполняйте модификацию кабелей и/или разъемов, входящих в комплект поставки блока питания.
8. Если в этом блоке питания используются модульные кабели, применяйте только поставляемые изготовителем кабели. Другие кабели могут быть несовместимы и могут привести к серьезным повреждениям системы или блока питания.
9. Основной 24-контактный разъем питания оснащен съемным 4-контактным разъемом. Этот 4-контактный разъем не является разъемом P4 или разъемом ATX 12 В. Не подсоединяйте этот кабель к сокету P4 или ATX +12 В на материнской плате.
10. Несоблюдение инструкций изготовителя или данных инструкций по безопасности приведет к немедленному аннулированию всех гарантий.

SF SERIES™

SF SERIES™
