MANUALE UTENTE SF750 CORSAIR

Informazioni Importanti

Sulla Sicurezza 48

Congratulazioni per aver acquistato il nuovo alimentatore SFX ad alte prestazioni CORSAIR Series.

Gli alimentatori SF Series forniscono un'efficienza 80 PLUS Platinum, eccellenti prestazioni elettriche e un funzionamento praticamente inudibile in un fattore di forma SFX. Grazie ai condensatori giapponesi con rating a 105°C e alla modalità della ventola Zero RPM, sono un'ottima scelta per i PC ad alte prestazioni con un fattore di forma ridotto, in cui affidabilità e silenziosità sono elementi essenziali.

Sicurezza e protezione

- Protezione da sovratensione (OVP)

La protezione da sovratensioni per le uscite CC da 12V, 5V e 3.3V è obbligatoria per la conformità alle specifiche SFX. L'OVP spegne l'alimentatore nel caso di un eccesso di tensione nelle uscite CC, il cui livello è determinato dal produttore dell'alimentatore. I livelli minimi di tensione richiesti per la conformità sono 13.4 V per la via a +12V, 5.74V per la via a +5V e 3.76V per la via a 3.3V.

- Protezione da sovracorrente (OCP)

La SF Series presenta OCP su vie a 3.3V, 5V e 12V.L'OCP garantisce che l'uscita delle vie con tensione CC rimanga entro i limiti operativi di sicurezza.

- Protezione da surriscaldamento (OTP)

L'OTP garantisce lo spegnimento dell'unità di alimentazione nel caso in cui la temperatura interna raggiunga un determinato livello. Ciò può verificarsi in seguito a un sovraccarico interno della corrente o a un guasto della ventola.

- Protezione da corto circuito (SCP)

Un cortocircuito viene definito come qualsiasi impedenza inferiore a 0.1 ohm. Tra le altre cose, la SCP garantisce lo spegnimento dell'unità di alimentazione in caso di cortocircuito delle vie da 3.3V, 5V e 12V. Assicura inoltre che non si verifichi alcun danno all'unità o ai componenti del PC in caso di cortocircuito.

SF SERIES ^14

SF750

CONTENUTO DELLA CONFEZIONE:

• Alimentatore SF Series di CORSAIR
• Cavo di alimentazione CA
- Set di cavi modulari CC
• Borsa per cavi modulari CC
• Fascette fermacavo

• Stemma per case CORSAIR
• Guida di installazione
• Adattatore da SFX ad ATX
• Informazioni Importanti
sulla Sicurezza

TABELLA ALIMENTAZIONE CORSAIR SF750			CARICO MAX	POTENZA EROGATA MAX
MODELLO	RP50115	+3.3V	20A	130W
CODICE	CP-9020186	+5V	20A
TENSIONE CA IN INGRESSO	100-240V	+12V	62.5A	750W
CORRENTE IN INGRESSO	10A-5A	-12V	0,3A	3,6W
FREQUENZA	47-63Hz	+5Vsb	2.5A	12.5W

POTENZA TOTALE: 750W

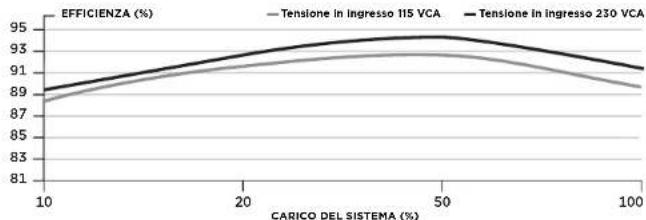

EFFICIENZA ALIMENTAZIONE CORSAIR SF750

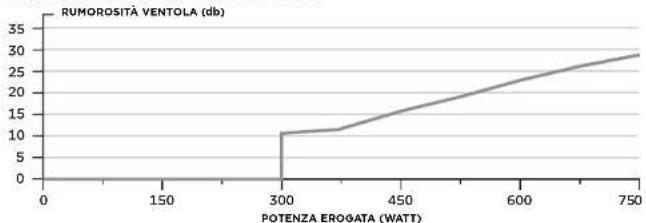

GRAFICO DEL RUMORE DELLA VENTOLA DELL'ALIMENTATORE CORSAIR SF750

39 40

SF SERIES™

Elenco cavi CC per CORSAIR SF750

QTÀ Descrizione			Lunghezza totale
1	Cavo ATX 24 pin	Connettori per cavo	300mm(±10mm)
		1
		Connettori totali
		1
2	Cavo EPS/ATX12V 8 pin (4+4)	Connettori per cavo	400mm(±10mm)
		1
		Connettori totali
		2
2	Cavo PCIe 8 pin (6+2)	Connettori per cavo	500mm(±10mm)
		2
		Connettori totali
		4
2	Cavo SATA (SATA 4)	Connettori per cavo	445mm(±10mm)
		4
		Connettori totali
		8
1	Cavo periferica (4 pin)	Connettori per cavo	330mm(±10mm)
		3
		Connettori totali
		3

SF SERIES ^14

SF600

CONTENUTO DELLA CONFEZIONE:

• Alimentatore SF Series di CORSAIR
• Cavo di alimentazione CA
- Set di cavi modulari CC
• Borsa per cavi modulari CC
• Fascette fermacavo

• Stemma per case CORSAIR
• Guida di installazione
• Adattatore da SFX ad ATX
• Informazioni Importanti
sulla Sicurezza

TABELLA ALIMENTAZIONE CORSAIR SF600			CARICO MAX	POTENZA EROGATA MAX
MODELLO	RP50112	+3.3V	20A	120W
CODICE	CP-9020182	+5V	20A
TENSIONE CA IN INGRESSO	100-240V	+12V	50A	600W
CORRENTE IN INGRESSO	10A-5A	-12V	0,3A	3,6W
FREQUENZA	47-63Hz	+5Vsb	2,5A	12,5W

POTENZA TOTALE: 600W

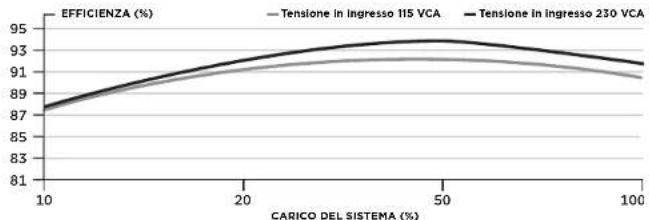

EFFICIENZA ALIMENTAZIONE CORSAIR SF600

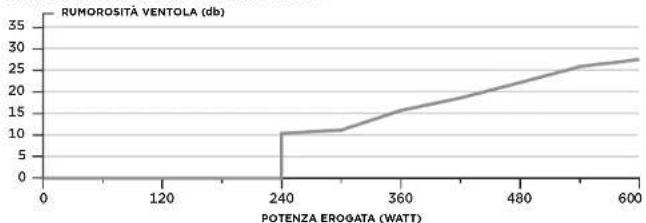

GRAFICO DEL RUMORE DELLA VENTOLA
DELL'ALIMENTATORE CORSAIR SF600

41 42

SF SERIES™

Elenco cavi CC per CORSAIR SF600

QTÀ Descrizione			Lunghezza totale
1	Cavo ATX 24 pln	Connettori per cavo	300mm(±10mm)
		1
		Connettori totali
		1
1	Cavo EPS/ATX12V 8 pln (4+4)	Connettori per cavo	400mm(±10mm)
		1
		Connettori totali
		1
2	Cavo PCIe 8 pin (6+2)	Connettori per cavo	400mm(±10mm)
		1
		Connettori totali
		2
1	Cavo SATA (SATA 4)	Connettori per cavo	445mm(±10mm)
		4
		Connettori totali
		4
1	Cavo periferica (4 pin)	Connettori per cavo	330mm(±10mm)
		3
		Connettori totali
		3

SF SERIES ^14

SF450

CONTENUTO DELLA CONFEZIONE:

• Alimentatore SF Series di CORSAIR
• Cavo di alimentazione CA
- Set di cavi modulari CC
• Borsa per cavi modulari CC
• Fascette fermacavo

• Stemma per case CORSAIR
• Guida di installazione
• Adattatore da SFX ad ATX
• Informazioni Importanti
sulla Sicurezza

TABELLA ALIMENTAZIONE CORSAIR SF450			CARICO MAX	POTENZA EROGATA MAX
MODELLO RPS011 +3.3V	15A			100W
CODICE	CP-9020181	+5V	20A
TENSIONE CA IN INGRESSO	100-240V	+12V	37.5A	450W
CORRENTE IN INGRESSO	10A-5A	-12V	0.3A	3.6W
FREQUENZA	47-63Hz	+5Vsb	2.5A	12.5W

POTENZA TOTALE: 450W

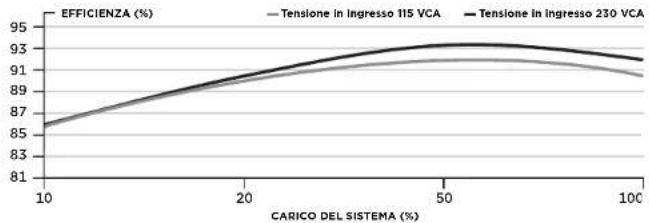

EFFICIENZA ALIMENTAZIONE CORSAIR SF450

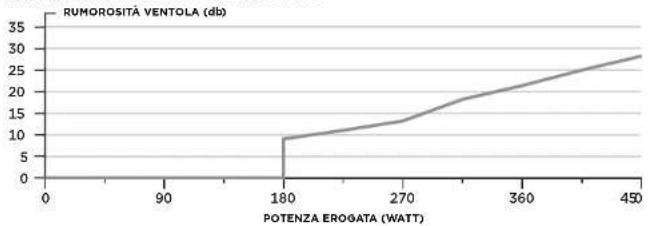

GRAFICO DEL RUMORE DELLA VENTOLA

DELL'ALIMENTATORE CORSAIR SF450

43 44

SF SERIES™

Elenco cavi CC per CORSAIR SF450

QTÀ Descrizione			Lunghezza totale
1	Cavo ATX 24 pin	Connettori per cavo	300mm(±10mm)
		1
		Connettori totali
		1
1	Cavo EPS/ATX12V 8 pin (4+4)	Connettori per cavo	400mm(±10mm)
		1
		Connettori totali
		1
2	Cavo PCIe 8 pin (6+2)	Connettori per cavo	400mm(±10mm)
		1
		Connettori totali
		2
1	Cavo SATA (SATA 4)	Connettori per cavo	445mm(±10mm)
		4
		Connettori totali
		4
1	Cavo periferica (4 pin)	Connettori per cavo	330mm(±10mm)
		3
		Connettori totali
		3

SF SERIES ^™

SF SERIES™

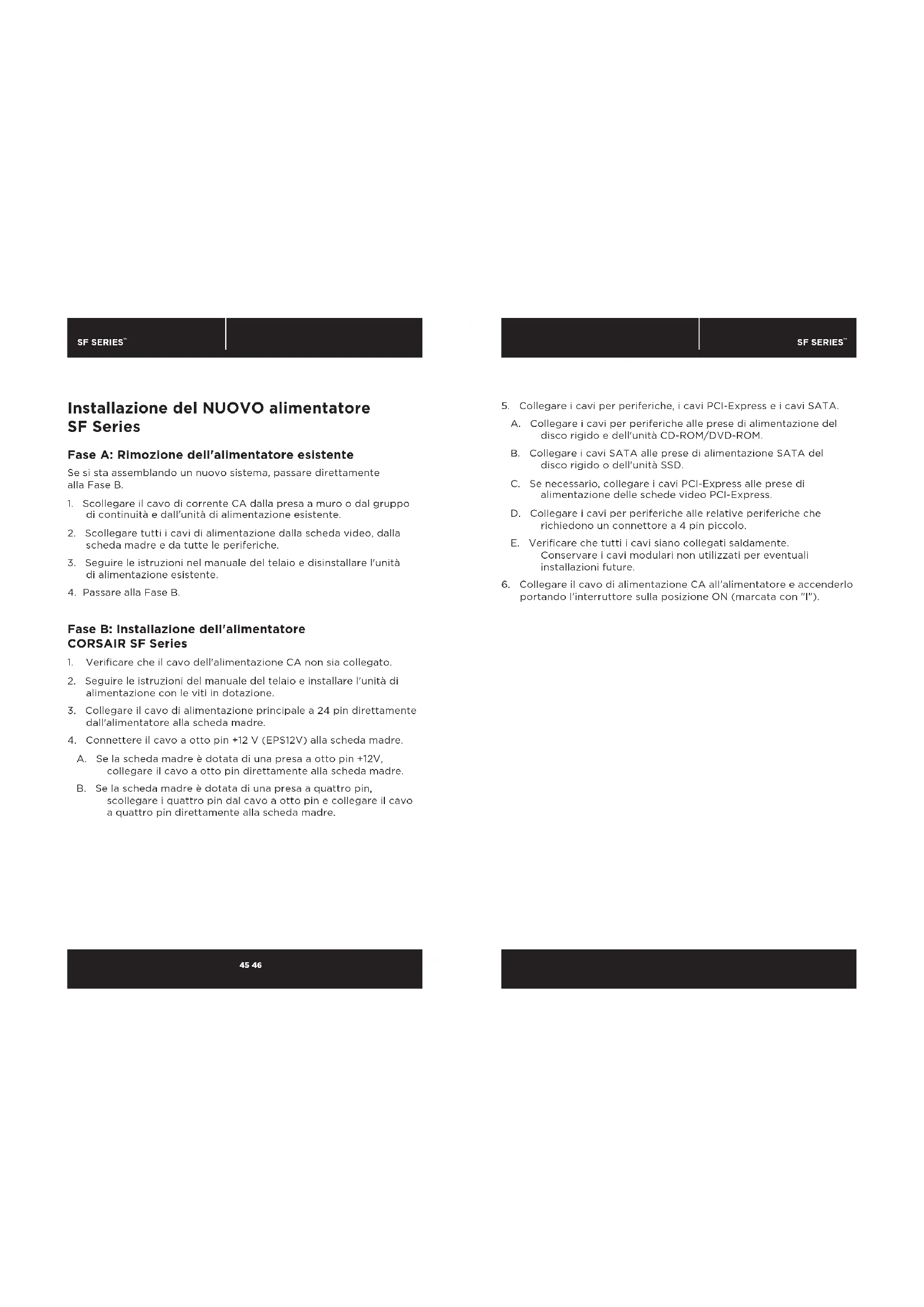

Installazione del NUOVO alimentatore SF Series

Fase A: Rimozione dell'alimentatore esistente

Se si sta assemblando un nuovo sistema, passare direttamente alla Fase B.

1. Scollegare il cavo di corrente CA dalla presa a muro o dal gruppo di continuità e dall'unità di alimentazione esistente.
2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e da tutte le periferiche.
3. Seguire le istruzioni nel manuale del telaio e disinstallare l'unità di alimentazione esistente.
4. Passare alla Fase B.

Fase B: Installazione dell'alimentatore CORSAIR SF Series

1. Verificare che il cavo dell'alimentazione CA non sia collegato.
2. Seguire le istruzioni del manuale del telaio e installare l'unità di alimentazione con le viti in dotazione.
3. Collegare il cavo di alimentazione principale a 24 pin direttamente dall'alimentatore alla scheda madre.
4. Connettere il cavo a otto pin +12 V (EPS12V) alla scheda madre.

A. Se la scheda madre è dotata di una presa a otto pin +12V, collegare il cavo a otto pin direttamente alla scheda madre.

B. Se la scheda madre è dotata di una presa a quattro pin, scollegare i quattro pin dal cavo a otto pin e collegare il cavo a quattro pin direttamente alla scheda madre.

1. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.
   A. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell'unità CD-ROM/DVD-ROM.
   B. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido o dell'unità SSD.
   C. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione delle schede video PCI-Express.
   D. Collegare i cavi per periferiche alle relative periferiche che richiedono un connettore a 4 pin piccolo.
   E. Verificare che tutti i cavi siano collegati saldamente. Conservare i cavi modulari non utilizzati per eventuali installazioni future.
2. Collegare il cavo di alimentazione CA all'alimentatore e accenderlo portando l'interruttore sulla posizione ON (marcata con "I").

SF SERIES ^™

SF SERIES™

ULTRA

LOW

NOISE

Modalità della ventola Zero RPM

La modalità Zero RPM consente alla ventola di rimanere spenta nei periodi in cui il carico del sistema risulta medio-basso. La tecnologia utilizza diverse temperature interne all'unità di alimentazione, oltre al livello di potenza in uscita per determinare quando è necessario il raffreddamento attivo per l'unità di alimentazione. In condizioni di lavoro estreme, la ventola si attiva per garantire il raffreddamento necessario senza aggiunta di rumore supplementare. Per il profilo specifico della ventola della propria unità, consultare la sezione della relativa unità di alimentazione.

Informazioni importanti sulla sicurezza

ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installazione nel rispetto delle istruzioni del produttore e degli avvisi di sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o al sistema ed essere causa di gravi lesioni o morte.
2. All'interno dell'alimentatore è presente un voltaggio elevato. Non aprire l'involucro né cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.
3. Il presente prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.
4. Non utilizzare l'alimentatore in prossimità di acqua o in ambienti a temperature e umidità elevate.
5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di riscaldamento, stufe o altri apparecchi che producono calore.
6. Non inserire oggetti nell'area della griglia della ventola o di ventilazione aperta dell'alimentatore.
7. Non modificare i cavi e/o i connettori in dotazione con l'alimentatore.
8. Se l'alimentatore utilizza cavi modulari, usare solo cavi forniti dal produttore. Altri cavi potrebbero non essere compatibili e danneggiare il sistema e l'alimentatore in modo grave.
9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile a 4 pin. Il connettore a 4 pin non è un connettore P4 o ATX 12 V. Non inserire forzatamente questo cavo nella presa P4 o ATX +12 V della scheda madre.
10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza invaliderà la garanzia con effetto immediato.
