TX208 - Haut-parleur ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur amplifié (enceinte active)
Marque	Alto Professional
Modèle	TX208
Dimensions (H x L x P)	Environ 41 x 28 x 30 cm
Poids	Environ 12 kg
Alimentation	100-240 V CA, 50/60 Hz (câble d'alimentation inclus)
Puissance	400 W (crête) – estimation
Entrée audio	1 x XLR (ligne ou micro)
Sortie audio	1 x XLR (Mix Out pour extension)
Réglages	Volume (avec indicateur de niveau ligne/micro), interrupteur d'alimentation, sélecteur d'entrée (ligne/micro) – non applicable sur TX208
Indicateurs LED	Alimentation (vert), signal/limiteur (vert/rouge)
Protection	Limiteur de crête, fusible remplaçable (calibre indiqué sur l'appareil)
Ventilation	Ventilateur interne, orifices de ventilation à ne pas obstruer
Montage	Sur pied (standard 35 mm) – ne pas suspendre
Usage prévu	Sonorisation mobile, concerts, conférences
Conditions d'utilisation	Intérieur/extérieur (avec précautions par vent)
Entretien	Nettoyer avec un chiffon sec, ne pas obstruer les grilles de ventilation
Accessoires inclus	Câble d'alimentation, guide d'utilisation, consignes de sécurité
Réparabilité	Fusible remplaçable par l'utilisateur ; contacter SAV pour autres pièces

FOIRE AUX QUESTIONS - TX208 ALTO

Comment brancher une source audio sur le TX208 ?

Utilisez un câble XLR (non inclus) pour connecter votre source (console de mixage, lecteur CD/MP3, micro, etc.) à l'entrée XLR de l'enceinte. Réglez le volume au minimum avant de brancher.

Quelle est la différence entre le réglage ligne et micro ?

Sur le TX208, la commande de volume dispose de deux bandes indicatrices : ligne (Line) pour les sources à haut niveau (mixage, lecteur) et micro (Mic) pour les microphones ou instruments. En mode micro, vous pouvez utiliser toute la rotation du volume.

Comment éviter d'endommager l'enceinte ?

Ne dépassez pas le réglage où la LED Signal Limit s'allume en rouge. Si elle reste rouge, réduisez le volume de la source. Utilisez toujours un fusible de calibre approprié.

Puis-je suspendre le TX208 au plafond ?

Non, les enceintes de la série TX2 ne sont pas conçues pour être suspendues. Utilisez-les uniquement sur un pied ou au sol.

Comment monter le TX208 sur un pied ?

Placez l'enceinte sur un pied de sonorisation standard (diamètre 35 mm) en vérifiant que le pied peut supporter le poids (environ 12 kg). Dépliez complètement les pieds du trépied et assurez-vous que le sol est stable.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur est sur On. Si rien ne se passe, le fusible a peut-être sauté. Remplacez-le par un fusible de même calibre (imprimé près de l'entrée d'alimentation).

Comment nettoyer l'enceinte ?

Débranchez l'appareil. Utilisez un chiffon sec et doux pour nettoyer la surface. Ne pas utiliser de produits liquides ou abrasifs. Assurez-vous que les grilles de ventilation restent dégagées.

Puis-je utiliser une enceinte d'extension avec le TX208 ?

Oui, utilisez la sortie Mix Out (XLR) du TX208 pour relier l'entrée d'une autre enceinte TX2, ce qui vous permet de créer un système stéréo ou de couvrir une plus grande zone.

Quelle est la puissance du TX208 ?

La notice ne mentionne pas la puissance exacte, mais pour un haut-parleur amplifié de 8 pouces, on estime environ 400 W en crête. Consultez le site altoprofessional.com pour les spécifications détaillées.

Comment régler le volume pour un micro ?

Sélectionnez la bande micro (Mic) sur la commande de volume. Commencez avec le volume à zéro, parlez dans le micro et augmentez progressivement jusqu'au niveau souhaité. Surveillez la LED Signal Limit pour éviter la saturation.

MODE D'EMPLOI TX208 ALTO

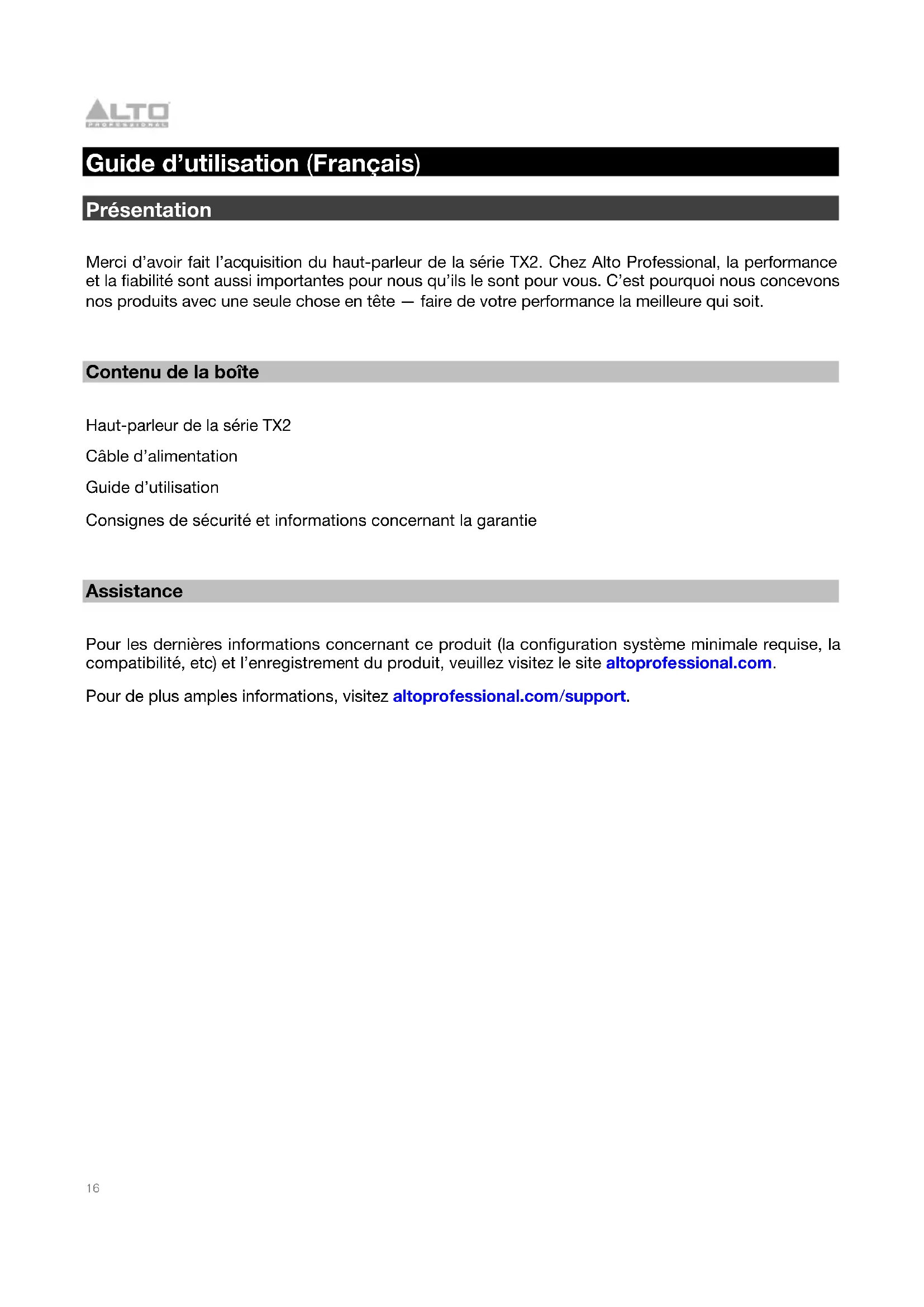

Guide d'utilisation (Francais)

Présentation

Merci d'avoir fait l'acquisition du haut-parleur de la série TX2. Chez Alto Professional, la performance et la fiabilité sont aussi importantes pour nous qu'ils le sont pour vous. C'est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Contenu de la boîte

Haut-parleur de la série TX2

Cable d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site altoprofessional.com.

Pour de plus amples informations, visitez altoprofessional.com/support.

Consignes de sécurité importantes

Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Caution: Afin de réduire le risque de décharge électrique, veuilles ne pas brancher le hautparleur de la série TX2 à une prise secteur lorsqu'la grille est retiree.

Montage sur support

Important: Ne pas suspendre les enceintes de la série TX2. Elles ne sont pas conçues afin d'être suspendues. Nous recommendons plutôt d'utiliser nos enceintes des séries Truesonic (TS) ou Black pour les applications suspendues.

• Toujours installer des haut-parleurs conformément aux codes de l'électricité et du bâtiment en vigueur.
• Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les specifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du haut-parleur. Observer toutes les consignes de sécurité spécifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.
• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau. Déployer entierement les pieds des supports de style trépied et vérifier qu'ils neprésent pas un risque de trèbuchement.
• Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de l'équipment avec des pieces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu'utilise à l'extérieur dans des conditions venteuses. Il peut être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du support afin d'améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pourrait prendre dans le vent et renverser le système.
• À moins d'être certain de pouvoir gérer le poids du haut-parleur, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.
• Toujours s'assurer que les cables sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissant trèbucher sur le cable et faire tomber le haut-parleur de son support.

Niveau sonore

L'exposition aux niveaux extrémement élevés de bruit peut causeur une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) audressus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protégger son ouïe lorsque cette unité est en fonction.

Heures par jour	NPA (dB)	Exemple
8 90	Petite salle de spectacle
6	92	Train
4	95	Rame
3 97	Moniteurs de table à niveaux élevés
2 100	Concert de musique classique
1,5	102	Riveteuse
1	105	Usine
0,5	110	Aéroport
moins de 0,25	115	Concert rock

Démarrage

Commande volume (seulement TX208 et TX210)

La gamme d'enceintes TX2 prend en charge des sources à niveau ligne et à niveau microphone. Avant de relier votre source audio, réglez le bouton Volume au minimum (completement à gauche).

Source audio à niveau ligne

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line.

Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TX2.

Dans la plupart des cas, vous n'aurez pas à régler le volume au-delà de 0 dB.

Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas ( comme expliqué ci-dessus).

Source audio à niveau microphone

Important: Lors de l'utilisation d'un instrument avec préamplificateur actif,Traitsz I'instrument comme une source audio a niveau ligne (como expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic.

Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Lorsque vous augmentez le réglage du bouton Volume, surveillez l'indicateur limiteur de crête. Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager I'enceinte TX2.

Examples

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boite sont vendus séparément.

Remarque: Ces examples montrent les panneaux arrirée des enceintes TX212 et TX215 cependant chacun des quatre modèle de la série TX2 dispose de la même entree et sortie.

Exemple A:Deux enceintes

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TX2. Si vous utilisez une enceinte TX208 ou TX210, voirlez à ne pas régler les boutons Volume au-delà de 0 dB. Si des enceintes TX212 ou TX215 sont utilisées, voirlez à ce que les selecteurs d'entrée soient régés sur Line.

Console de mixage Prise secteur Prise secteu

F

Exemple B: Deux enceintes + deux enceintes d'extension

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TX2. Si vous utilisez une enceinte TX208 ou TX210, voirlez à ne pas régler les boutons Volume au-delà de 0 dB. Si des enceintes TX212 ou TX215 sont utilisées, voirlez à ce que les选出urs d'entrée soient régés sur Line. Branchez les sorties Mix Out de vos enceintes TX2 aux entrées de vos enceintes d'extension.

Caracteristiques

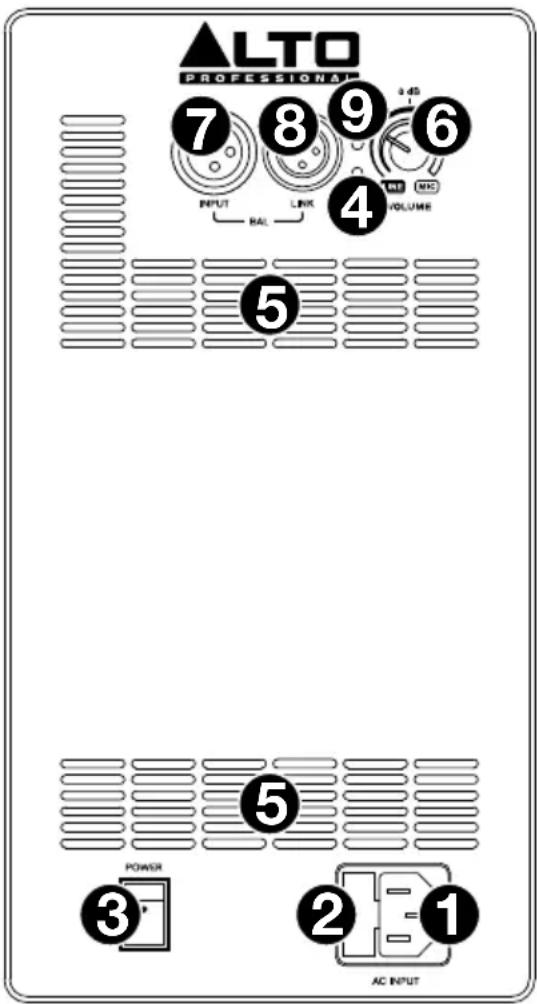

Panneau arrête : TX208 et TX210

1. Entrée d'alimentation CA: Utilisez le cable d'alimentation inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l'interrupteur d'alimentation soit régle sur « Off » lorsque vous branchez/debranchez le cable d'alimentation.
2. Fusible: Si le fusible de l'appareil est endommagé, soulevez cette languette afin de replacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation: Utilisez cet interrupteur pourmettre l'enceinte sous et hors tension.Assurez-vous que le bouton du volume soit au minimum (sens horaire) avant demettre l'enceinte sous tension.
4. Témoin d'alimentation DEL: Ce témoin s'allume lorsque l'enceinte est sous tension.
5. Orifice de ventilation: Veuillez vous assurer de maintainir cet orifice non obstrué en tout temps. Le ventilateur se trouvant derrière permet de refroidir l'amplificateur afin qu'il ne surchauffe pas.
6. Volume: Ce bouton permet d'ajuster le volume de l'enceinte.

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line. Dans la plupart des cas, vous n'aurez pas a regler le volume au-delà de 0 dB. Si le signal audio de votre source est exceptionnelle faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (como expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic. Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Veuillez consultier la section Demarrage >Commande volume pour plus d'information.

1. Entre : Utilisez un cable XLR (non inclus) standard pour brancher une source audio à cette entrée. Veuillez vous assurer que le bouton volume soit réglé sur la bonne position.
2. Sortie: Utilisez un cable XLR standard (non inclus) pour relier cette sortie à l'entrée d'une autre enceinte (p. ex., une autre enceinte TX2).
3. Témoin d'échétement DEL: Cette DEL devient verte lorsqu'un signal audio est envoyé au caisson d'extrèmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.

Panneau arrête : TX212 et TX215

1. Entrée d'alimentation CA: Utilisez le cable d'alimentation inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l'interrupteur d'alimentation soit réglé sur « Off » lorsque vous branchez/debranchez le cable d'alimentation.
2. Fusible: Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.
3. Interrupteur d'alimentation: Utilisez cet interrupteur pourmettre l'enceinte sous et hors tension.Assurez-vous que le bouton du volume soit au minimum (sens hora)avant demettre l'enceinte sous tension.
4. Témoin d'alimentation DEL: Ce témoin s'allume lorsqu'l'enceinte est sous tension.
5. Orifice de ventilation: Veuillez vous assurer de maintainir cet orifice non obstrué en tout temps. Le ventilateur se trouvant derrière permet de refroidir l'amplificateur afin qu'il ne surchauffe pas.
6. Volume: Ce bouton permet d'ajuster le volume de l'enceinte.
7. Entrée: Utilisez un cable XLR ou 6,35 mm TRS (non inclus) standard pour brancher une source audio à cette entrée. Veuillez vous assurer que le selectiveur d'entrée soit regle sur la bonne position.
8. Sélecteur d'entrée: Placez ce commutateur à la position ligne (Line) lorsque vous branchez une source audio de niveau ligne à l'entrée. Placez ce commutateur à la position micro (Mic) lorsque vous branchez un microphone à l'entrée.
9. Sortie: Utilisez un cable XLR standard (non inclus) pour relier cette sortie à l'entrée d'une autre enceinte (p. ex., une autre enceinte TX2).
10. Témoin d'échétement DEL: Cette DEL devient verte lorsqu'un signal audio est envoyé au caisson d'extrèmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.
11. Contour: Enconcer ce commutateur permet d'accentuer les basses et hautes fréquences de +3 dB. Relâcher ce commutateur permet d'obtenir un son plus plat pour les prestations ou afin d'optimiser la puissance de sortie.
12. Interrupteur de mise à la terre: Enforcez cette touche pour réduire le ronflement ou les bruits parasitaires.
