BEDIENUNGSANLEITUNG TX208 ALTO

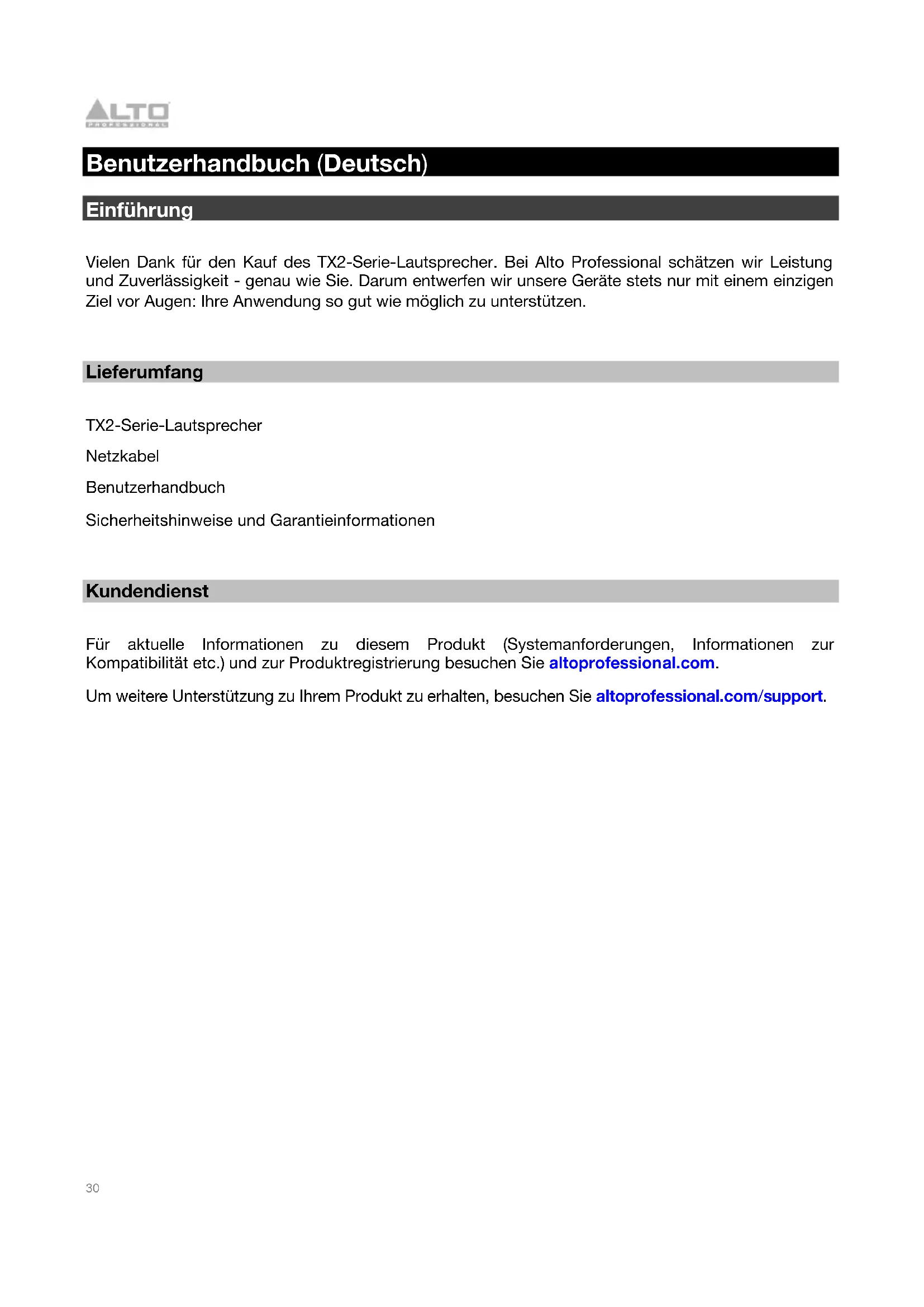

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des TX2-Serie-Lautsprecher. Bei Alto Professional schätzen wir Leistung und Zuverlösigkeit - einzel wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: ihre Anwendung so gut wie möglich zu unterstützen.

Lieferumfang

TX2-Serie-Lautsprecher

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com.

Um weitere Unterstützung zu Ihr dem Produkt zu erhalten, besuchen Sie altoprofessional.com/support.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbrauchliche Verwendung ihrer Produkte verantwortlich, die durch verabsamte Inspektions- und Wartungsarbeiten verursacht wurde.itte beachten Sie auch das mitgelieferte Handbuch fur Sicherheitshinweise und Garantieinformationen.

Achtung: Um die Gefahr von Stromschlagen zu verringn, sollen den Sie TX2-Serie-Lautsprecher nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.

Allgemeinhinweis zur Konformitätserklung: Hiermit erklären wir, daß sich inMusic GmbH\ deses Gerät in Übereinstimmung mit den grundlegenden Anforderungen der Harkortstr. 12 - 32\ europeanity 2014/53/EU befindet. Die vollständige EG DE - 40880 Ratingen\ Konformitätserklung kann unter folgender Adresse angefordert werden:

Montage am Ständer

Wichtig: Hängen Sie den TX2-Serie-Lautsprecher nicht auf. Er eignet sich nicht für den hangenden Einsatz. Für den hangenden Einsatz empfehlen wir unsere Truesonic (TS) Series oder Black Series Lautsprecher.

Installieren Sie Laufsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Lautsprechers halten kann. Beachten Sie außer dem alle Sicherheitschinweise des Herstellers.
Montieren Sie niemals mehrere Laufsprecher am selbst Ständer oder Mast.
Sorgen Sie stets davon, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Flache stehen. Ziehen Sie die Standbeine des stativahnlichen Ständers vollständig hereus und sorgen Sie davon, dass die Beine keine Stolpergebn darstellen.
- Überprüfen Sie den Ständer (oder Mastamt zugehörigen Komponenten) vor jeder Einsatz und verwenden Sie nie Geräte mit verschlussen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Mölicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an ergendwelchen Teilen eines Laufsprechersystems an. Solche Konstruktionen können wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie sich nicht sicher sind, ob Sie den Laufsprecher alleine haben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.
Sorgen Sie davon, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reiben kann.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA konnen Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiben, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen konnen, stets einen Gehörschutz.

Stunden pro Tag	SPL (dB)	Beisiel	Konzert
8	90	Kleines
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke
2	100	Konzert	mit
1,5	102	Nietmaschine
1	105	Maschinenfabrik
0,5	110	Flughafen
0,25 oder weniger	115	Rock-Konzert

Setup

Lautstärkeregelung (nur TX208 und TX210)

Der Laufsprecher der TX2-Serie akzeptiert sowohl Line-Level- als auch Mic-Level-Audioquellen. Bevor Sie ihre Audioquelle anschlieben, drehen Sie den Volume-Regler auf die Minimalposition (ganz gegen den Uhrzeigersinn).

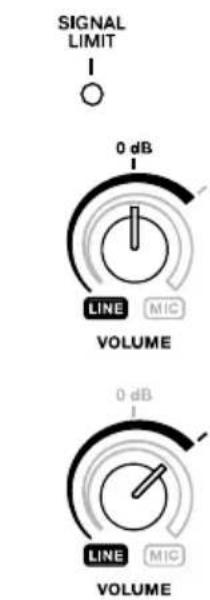

Line-Level-Audioquelle

Wenn Sie eine Audioquelle wie ein Mischpult, einen CD/MP3-Player oder einen AudioVorverträger verwenden, werfen Sie einen Blick auf die Anzeige der äußeren/Line-Pegelanzeige.

Wenn die Signal Limit-LED leuchtet, drehen Sie den Lautstärkeregler nicht weiter auf. Dies konnte ihren TX2-Lautsprecher beschädigen.

In den meisten Fällen darf die Lautstärke 0 dB nicht übersteigen.

Wenn ihre Audioquelle einen ungewöhnlich niedrigen Ausgang hat, können Sie den Volume-Regler über die 0 dB-Marke - aber nicht über die Signalbegrenzungsanzeige hinaus - drehen (siehe oben).

Mic-Level Audioquelle

Wichtig: Wenn Sie ein Instrument mit aktivem Vorveränderkarger verwenden, behandeln Sie das Instrument als Line-Level-Audioquelle (wie oben erlautert).

Wenn Sie ein Mikrofon oder eine Instrument-Audioquelle verwenden, folgen Sie der Inneren/Mic-Pegelanzeige.

Da der Mikrofon- und Instrumentenpegel normalerweise niedriger als ein Linepegel ist, können Sie die volle Rotation des Volume-Reglers nutzen.

Achten Sie beim Drehen des Volume-Reglers auf die Signalbegrenzungsanzeige. Wenn die Signal Limit-LED leuchtet, drehen Sie den Volume-Regler nicht weiter auf. Dies konnte ihren TX2-Lautsprecher beschädigen.

Beispiele

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Hinweis: Diese Beispiele zeigen die Rückseite der TX212- und TX215-Modelle, obwohl alle vier Modelle der TX2-Serie denselben Eingang und Ausgang haben.

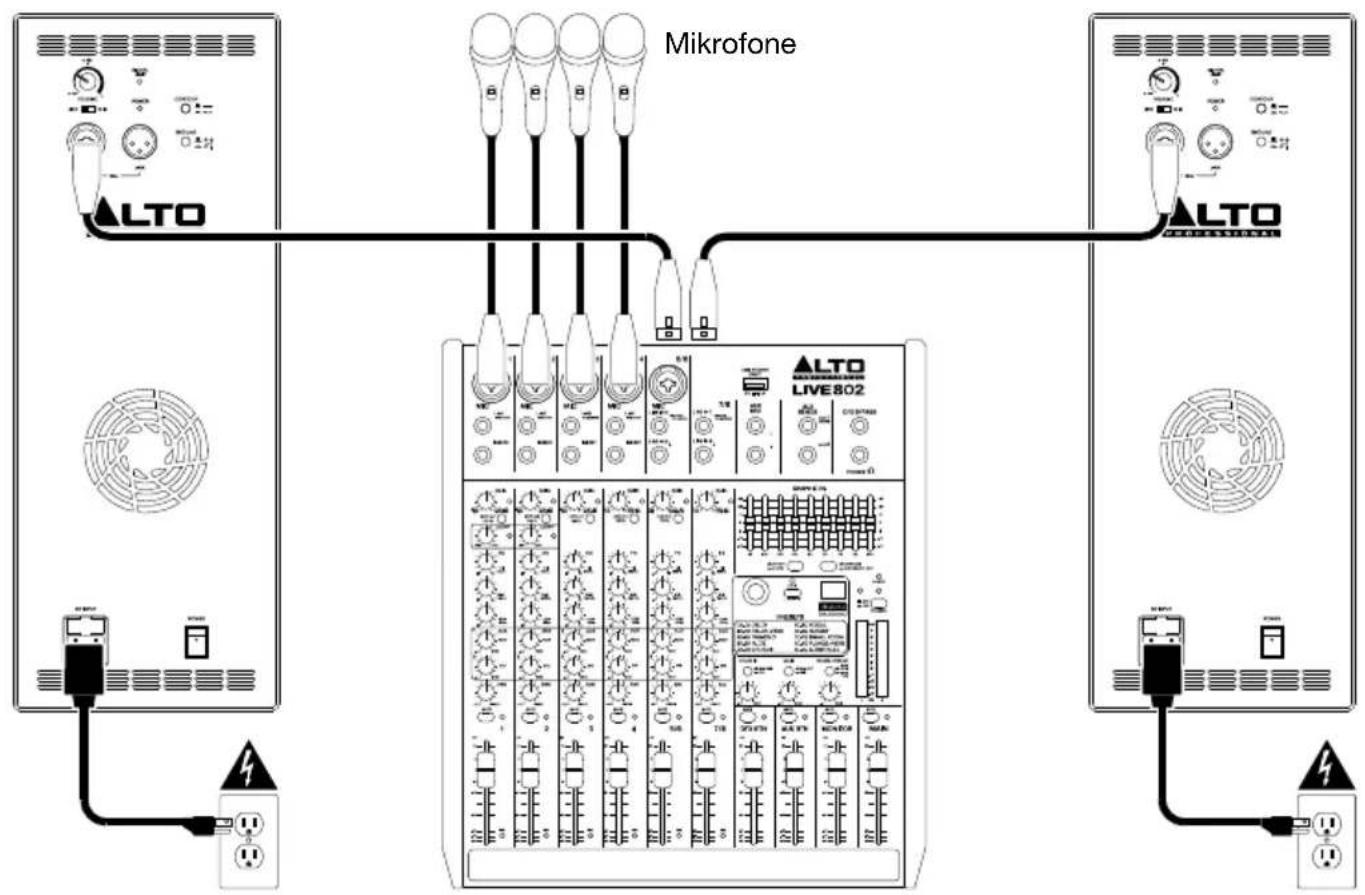

Beispiel A: Zwei Laatsprecher

Verbinden Sie jeder Hauptausgang Ihres Mixers mit dem Eingang eines TX2 Lautsprechers. Wenn Sie einen TX208 oder TX210 verwenden, drehen Sie die Volume-Regler nicht über die 0 dB-Position hinaus. Wenn Sie einen TX212 oder TX215 verwenden, vergewissem Sie sich, dass die Eingangswahlschalter auf Line eingestellt sind.

Mixer Steckdose Steckdose

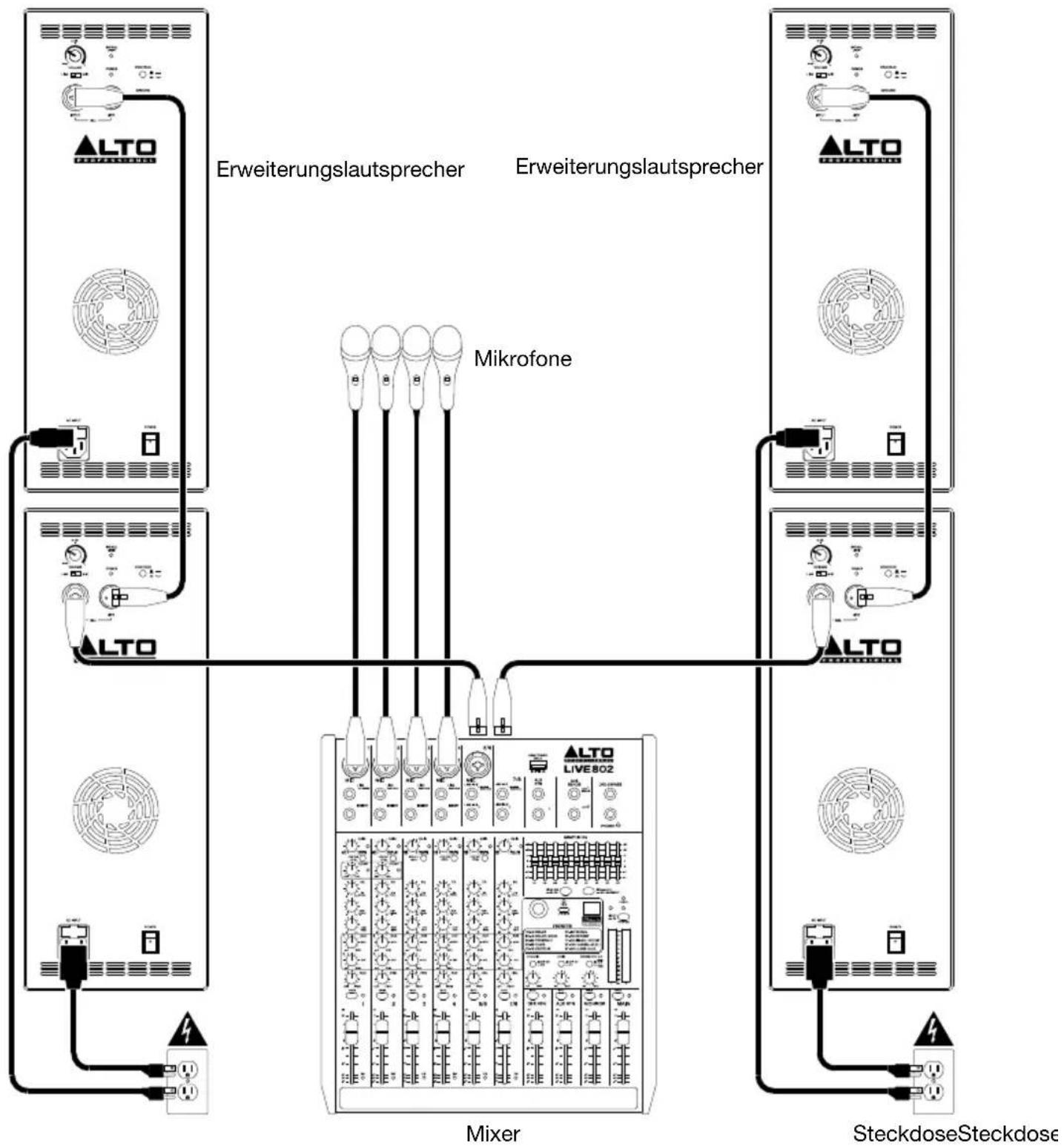

Beispiel B: Zwei Laufsprecher + zwei Erweiterungen

Verbinden Sie jeder Hauptausgang Ihres Mixers mit dem Eingang eines TX2 Lautsprechers. Wenn Sie einen TX208 oder TX210 verwenden, drehen Sie die Volume-Regler nicht über die 0 dB-Position hinaus. Wenn Sie einen TX212 oder TX215 verwenden, vergewissern Sie sich, dass die Eingangswahlschalter auf Line eingestellt sind. Verbinden Sie alle Mix Out-Ausgabe ihrer TX2 Lautsprecher mit den Eingangen ihrer Erweiterungslautsprecher.

Funktionen

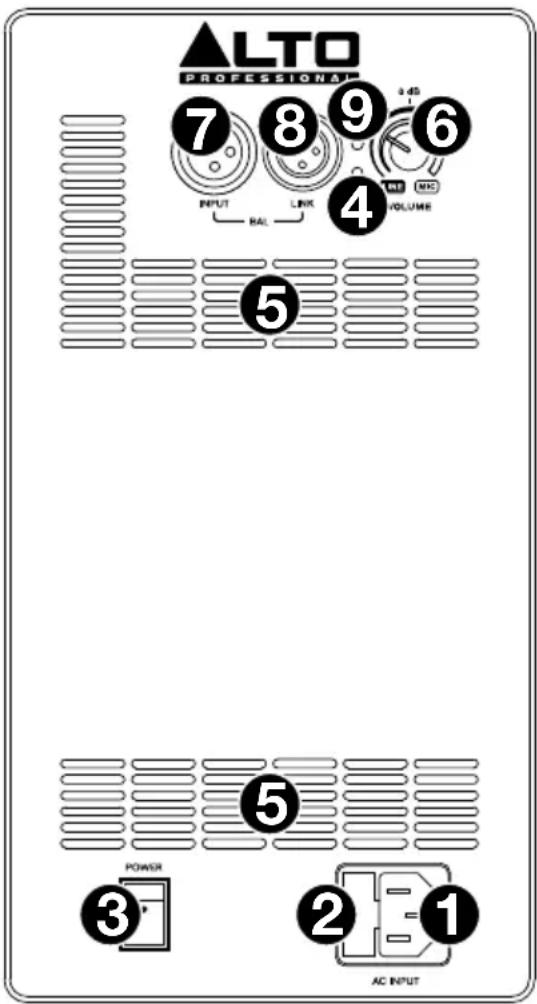

Rückseite: TX208 und TX210

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dazu, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus stehen.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, haben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Verwenden Sie diesen Schalter, um den Laufsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum eingestellt ist (gegen den Uhrzeigersinn).
4. Power-LED: These LED leuchtet auf, wenn der Laufsprecher eingeschaltet ist.
5. Lüftungsöffnung: Der Bereich vor dieser Lüftungsöffnung dar fei blockiert werden. Der Ventilator hinter der Lüftungsöffnung kuhlt den Veränder und verhindert, dass das Gerät überhützt.
6. Lautstärke: Drehen Sie diesen Knopf, um die Lautstärke des Laufsprechers einzustellen.

Wenn Sie eine Audioquelle wie ein Mischpult, einen CD/MP3-Player oder einen Audio-Vorversteller verwenden, werfen Sie einen Blick auf die Anzeige der äußeren/Line-Pegelanzeige. In den meisten Fälle darf die Lautstärke 0 dB nicht übersteigen. Wenn ihre Audioquelle einen ungewöhnlich niedrigen Ausgang hat, können Sie den Volume-Regler über die 0 dB-Marke - aber nicht über die Signalbegrenzungsanzeige hinaus - drehen (siehe oben).

Wenn Sie ein Mikrofon oder eine Instrument-Audioquelle verwenden, folgen Sie der Inneren/Mic-Pegelanzeige. Da der Mikrofon- und Instrumentenpegel normalerweise niedriger als ein Linepegel ist, können Sie die volle Rotation des Volume-Reglers nutzen.

Siehe Setup > Lautstärkeregelung für weitere Informationen.

1. Eingabe: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um die Audioquelle an diesen Eingang anzuschreiben. Achten Sie darauf, dass sich der Lautstärkeregler in der wichtigen Position befindet.
2. Mix-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang mit dem Eingang eines weiteren Laufsprechers zu verbinden (z.B. mit einem anderen TX2-Laufsprecher).
3. Signal/Limit-LED: These LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei higherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.

Rückseite: TX212 und TX215

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dazu, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus stehen.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, haben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabbeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Verwenden Sie diesen Schalter, um den Laufsprecher ein- oder auszuschalten. Stellen Sie safer, dass der Lautstärkeregler auf das Minimum eingestellt ist (gegen den Uhrzeigersinn).
4. Power-LED: These LED leuchtet auf, wenn der Laufsprecher eingeschaltet ist.
5. Lüftungsöffnung: Der Bereich vor dieser Lüftungsöffnung darf nie blockiert werden. Der Ventilator hinter der Lüftungsöffnung kühlt den Versteller und verhindert, dass das Gerät überhützt.
6. Lautstärke: Drehen Sie diesen Knopf, um die Lautstärke des Laufsprechers einzustellen.
7. Eingabe: Verwenden Sie ein handelsübliches XLR- oder 6,35 mm Klinke-Kabel (nicht im Lieferumfang enthalten), um die Audioquelle an diesen Eingang anzuschreiben. Achten Sie darauf, dass sich der Eingangswahlschafter in der richtigen Position befindet.
8. Eingangswahlschalter: Bringen Sie diesen Schalter in die Position Line, wenn Sie eine Line-Level-Audioquelle an den Eingangangeschlossen haben. Bringen Sie diesen Schalter auf die Mic-Position, wenn Sie ein Mikrofon an den Eingang angeschlossen haben.
9. Mix-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang mit dem Eingang eines weiteren Lautsprechers zu verbinden (z.B. mit einem anderen TX2-Lautsprecher).
10. Signal/Limit-LED: These LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei higherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.
11. Contour: Aktivieren (drücken) Sie diese Taste, um niedrige und hohe Frenzen um +3 dB zu verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacher Ansprechverhalten bei Live-Auftritten.
12. Erdungsschalter: Aktivieren (drücken) Sie diesen Schalter, um Brummgeräuche oder Rauschen zu reduzieren.
