MANUAL DE USUARIO TX208 ALTO

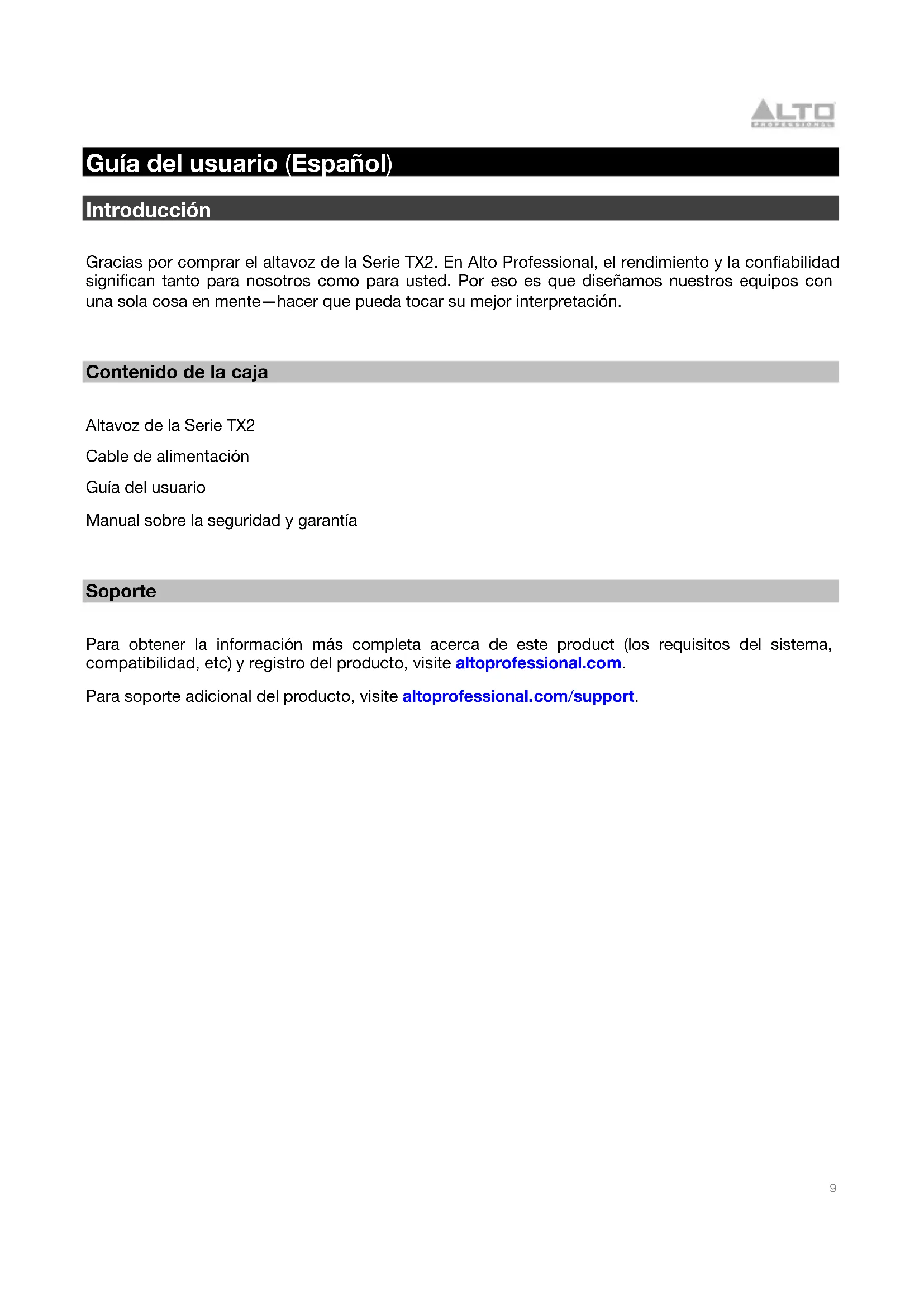

Guía del usuario (Espanol)

Introduccion

Gracias por comprar el alto de la Serie TX2. En Alto Professional, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por ese es que diseñamos nuestros equipos con una sola casa en mente—hacer que pueda tocar su mejor interpretación.

Contenido de la caja

Altavoz de la Serie TX2

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Sopporte

Para Obtener la informacion más completa acerca de este product (los requisitos del sistemas, compatibiliad, etc) y registrar del producto, visite altoprofessional.com.

Para soporte adicional del producto, visite altoprofessional.com/support.

Precauciones importantes para la calidad

Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus produits o el mal uso de esta informacion paraequalquier proposto. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omission del complimiento de los procedimientos de inspections y mantenimiento. Para mas informacion, consulte también el manual de seguidad y garantia incluido.

Precaución: Para reducir el riesgo de shock electrico, no conecte el altovoz de la Serie TX2 a una toma de corriente cuando la rejilla está desmontada.

Montaje en soporte

Important: No suspenda los altavoces de la Serie TX2. No se diseñaron paraFunciarto suspendedos. Recomendamos los altavoces Truesonic (TS) Series o Black Series para ese proposto.

• Instale siempre los altavoces de acuerdo con los@cuidos de electricidad y construccion aplicables.
• Instale el altovoz de acuerdo a su peso máximo. Compruebe las specifications de su soporte o columna para asegurar de que pueda soportar el peso del altovoz. Asimismo, observe todas las precauiones para la seguridad asignificadas por el fabricante.
• No monte various altavoces en el mismo soporte o columna.
• Verifique sempre que el soporte o columna está sobre una superficie plana, nivelada y estable. Asimismo, extienda totalmente las patas de los soportes tipo tripode y asegúrese de que las patas no representen un risgo de tropiezo.
• Inspeccione el soporte (o columna y elementos de fijacion asociados) antes de cada uso y no utilise equipments con piezas desgastadas, danadas o faltantes.
• Tenga tiempo cuidado en conditiones de viento a la intemperie. Es posible que deba colocar peso adicular (como bolsas de arena) en la base del soporte para mejorar la realizidad. No fije pancartas o elementos similares a ninguna parte del sistemas de altavoces. Tales(agregados）、uenenFuncinar comovelasyhacer volcar elsystema.
  Salvo queonga confianza de que pueda manjar el peso del altovo, Solicite a other persona que le ayude a levantarlo para colocarlo en el soporte o columna.
• Asegürese de que los cables estén fuera del camino de los interpretres, personal de produccion y audiencia, de modo que no tropiecen con ellos y hagan caer el altovoz del soporte o columna.

Nivel de sonido

La exposión a niveles muy altos de ruido suececausar perdidas auditivas permanentes. La Administración de Seguidad y Salud Ocupacional de EE.UU. (OSHA) ha especified los niveles de exposión permisibles a ciertos niveles de ruido. Según la OSHA, la exposión a niveles de presión sonora (SPL) elevados que exceedan these limits suececausar perdidas auditivas. Cuando utilise equipos capaces de tener SPL elevados, use protecciones auditivas cuandoDICHOS equipos están en functiOnamento.

Horas diarias	SPL (dB)	Ejempio
8 90 Música de bajo volumen
6	92	Tren
4	95	Tren	subterranean
3 97 Monitores de escritorio de alto nivenl
2 100 Concierto de música clásica
1,5	102	Remachadora
1	105	Máquina	fabril
0,5	110	Aeropuerto
0,25 o menos	115	Concierto de rock

Instalación

Control de volumen (sólo TX208 y TX210)

El altovoz série TX2 es capaz de recibir fuentes de audio tanto de nivel de linea como de nivel de microfono. Antes de conectar su fuente de audio, gire la perilla Volume hacía la posición minima (completamente en sentido antihorario).

Fuente de audio de nivel de linea

Cuando utilise una fuente de audio como por exemple un mezcluder, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicator de la banda de nivel exterior/Line.

Si el LED Signal Limit está encendido, noURTAMas la perilla Volume. Hacerlo podra dañar su altovo TX2.

En la mayoria de los casos, no seranecessary subir el volumen por encima de los 0 dB.

Si su fuente de audio tiene una calidad inusualmente baja, pueda girar la perilla Volume más alla de los 0 dB, pero nunca exceder el indicator de limite Penal (como se explicó anterioramente).

Fuente de audio de niveau de micrófono

Importante: Si está utilizing un instrumento con un pre-amplificador activo, trate al instrumento como una fuente de audio de nivel de linea (como se explicó anteriormente).

Cuando utilise un micrófono o fuente de audio de instrumento, siga el indicator de la banda de nivel interior/Mic.

Dado que el nivel de microfondo e instrumento suele ser menor que el nivel de linea,能把 girar la perilla Volume al máximo.

A medida que augmente el ajuste de la perilla Volume, nocede de observar el indicator de limite de senal. Si el LED Signal Limit está encendido, no mueva mas la perilla Volume. Hacerlo pourrait fazer su altevaz TX2.

Ejempios

Los elementos que no se enumeran en Introduccion > Contenido de la caja se venden por separado.

Nota: Estos ejemplos muestran el panel trasero utilisé por los modelos TX212 y TX215, except for all the models in the series.

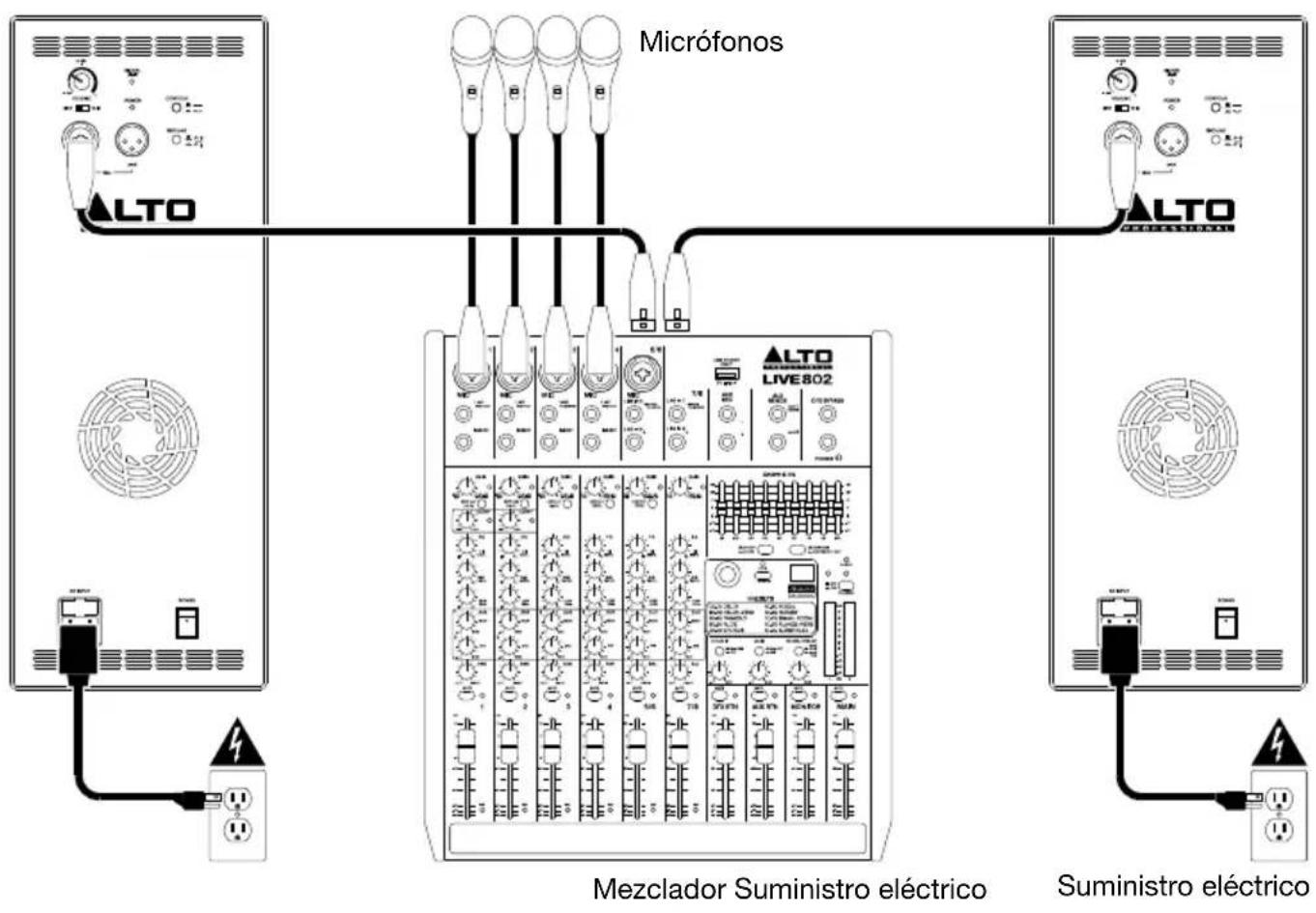

Ejempio A: Dos altavoces

Conecte cada una de las salidas principales de su mezclador a una entrada de un altovoz TX2. Si usted está utilizing un TX208 o un TX210, no gire las perillas Volume más alla de la posición de 0 dB. Si está utilizing un TX212 o TX215, asegúrese de que los selectores de entrada estén ajustados en Line.

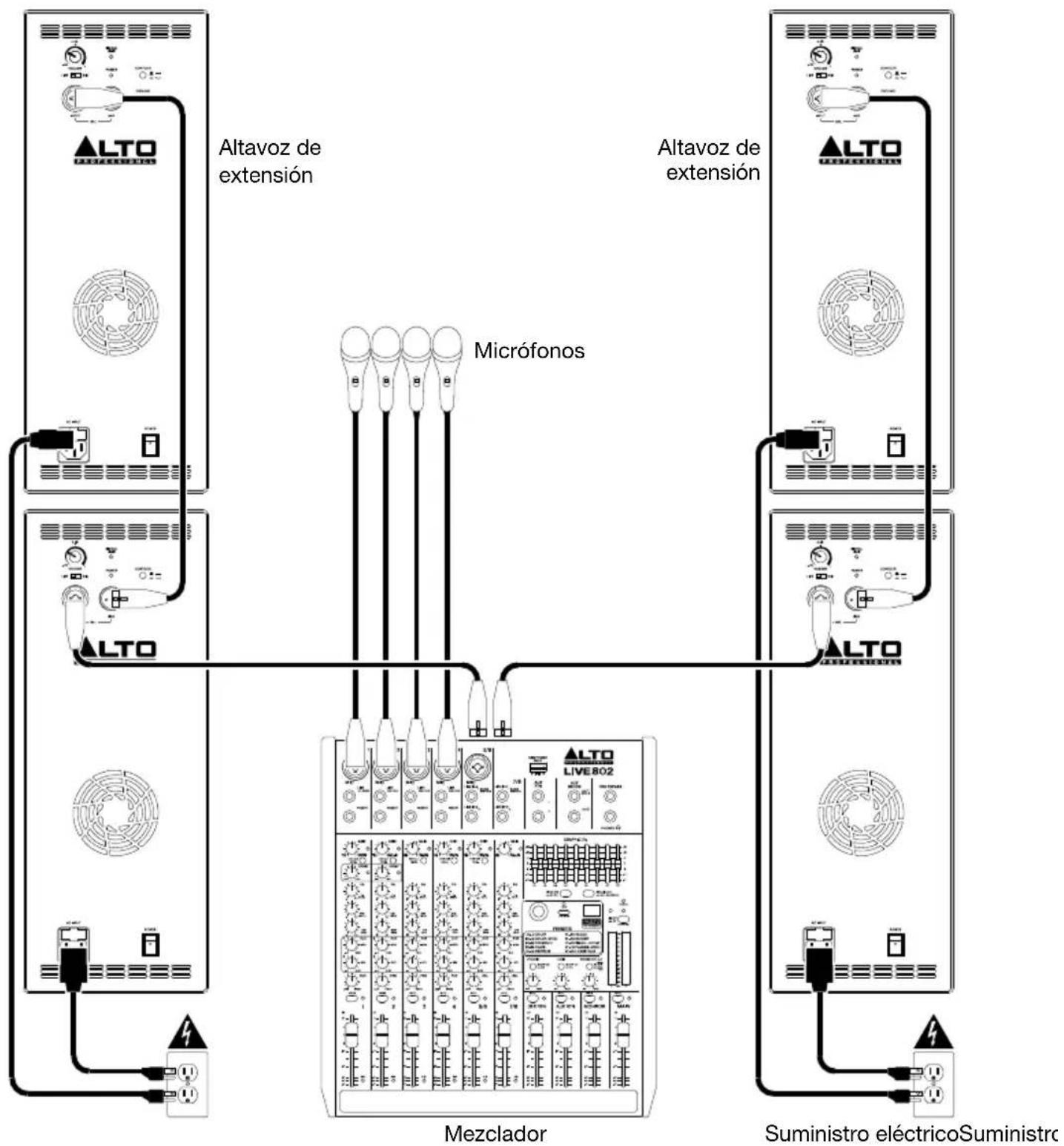

Ejemplo B: Dos altavoces + dos extensiones

Conecte cada una de las salidas principales de su mezclador a una entrada de un altovoz TX2. Si usted está utilizing un TX208 o un TX210, no gire las perillas Volume más alla de la posición de 0 dB. Si está utilizing un TX212 o TX215, asegúrese de que los selectores de entrada estén ajustados en Line. Conecte cada una de las salidas Mix Out (salida de la mezcla) de sus altavoces TX2 a las entradas de sus altavoces de extension.

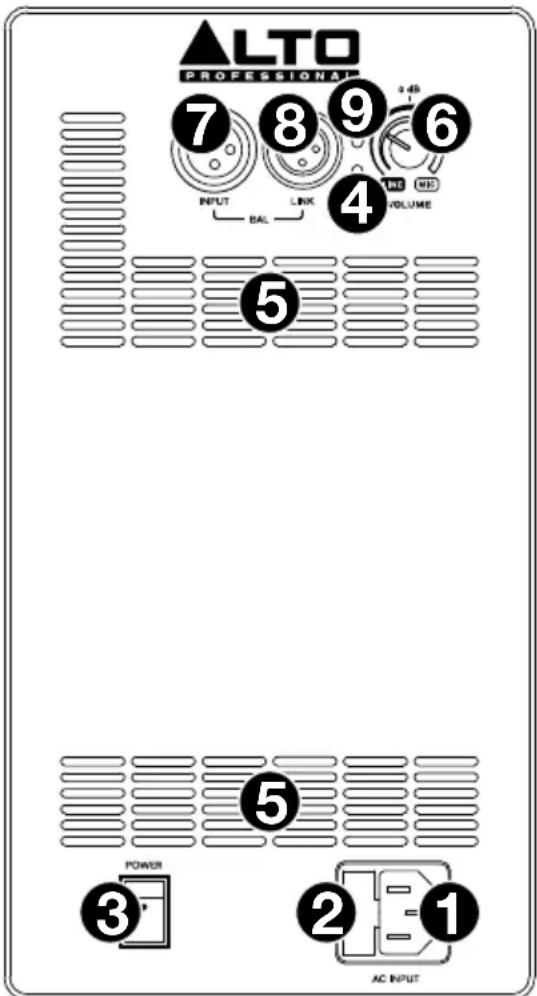

Characteristicas

1. Entrada de corriente alterna: Utilice el cable de corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor Power (Encendido) está en la posición off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de launidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con asignación apropriada (impresa debajo de la entrada del cable de alimentación de launidad). Si utilizes un fusible de asignación incorrecta, pueda darñarse launidad y/o el fusible.
3. Interruptor de encendido: Use este interruptor para encender y apagar el altovoz. Asegürese de que la perilla Volume esté en su posición minima (antihoraria) antes de encenderlo.
4. LED de encendido: Este LED se ilumina cuando el altovo está encendido.
5. Respiradores de enfiambre: Mantenga el area fremte a esta ventilacion libre de obstaculos. El ventilador que está detrás de la ventilacion enfría el amplificador, evitando el recalentamento.
6. Volumen: Gire esta perilla para ajustar el volumen del altovoz.

Cuando utilise una fuente de audio como por exemple un mezcluder, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicator de la banda de nivel exterior/Line. En la mayoría de los casos, no seranecessary subir el volumen por encima de los 0 dB. Si su fuente de audio tiene una calidad inusualmente baja, pueda girar la perilla Volume más alla de los 0 dB, pero nunca exceder el indicator de limiteignal (como se explicó anteriormente).

Cuando utilise un micrófono o fuente de audio de instrumento, siga el indicator de la banda de nivel interior/Mic. Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de linea, pueda girar la perilla Volume al máximo.

Consulte Instalación > Control de volumen para más información.

1. Entrada: Use un cable XLR estandar (no incluido) para conectar su fuente de audio a esta entrada. Asegürese de colocar la perilla Volume en la posicion correcta.
2. Salida para mezclador: Utilice un cable XLR estandar (no incluido) para conectar esta calidad a la entrada de除外 altavoz (por ej.除外 altavoz TX2).
3. LED Senal/Limite: Este LED se ilumina con luz verde cuando se envía una senal hacer el subwoofer—parpadea con niveles bajo y se enciende permanece a niveles mayores. El LED se ilumina con luz roja cuando se activa la proteccion/limite de salute—si el LED está encendido permanece, disminuya el volumen de su fuente de audio.

Paneltrasero:TX212y TX215

1. Entrada de corrente alterna: Utilice el cable de corrente incluido para conectar esta entrada a una toma de corrente. Asegúrese de que el interruptor Power (Encendido) está en la posión off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con asignación apropiada (impresa bajo de la entrada del cable de alimentación de la unidad). Si utilizes un fusible de asignación incorrecta, pueda darnerse la unidad y/o el fusible.
3. Interruptor de encendido: Use este interruptor para encender y apagar el altovoz. Asegürese de que la perilla Volume está en su posición minima (antihoraria) antes de encenderlo.
4. LED de encendido: Este LED se ilumina cuando el altovo está encendido.
5. Respiradores de enfiambre: Mantenga el arearente a esta ventilacion libre de obstaculos. Elventilador que está detrás de la ventilacion enfría el amplificador, evitando el recalentamento.
6. Volumen: Gire esta perilla para ajustar el volumen del altovoz.
7. Entrada: Use un cable XLR or 6,35 mm (1/4 pulg.) TRS estándar (no incluido) para conectar su fuente de audio a esta entrada. Asegúrese de colocar el selector de entrada en la posición correcta.
8. Selector de entrada: Ajuste este interruptor a la posicion Line cuando utilise una fuente de audio de nivel de linea connectada a la entrada. Ajuste este interruptor a la posicion Mic cuando utilise un micrófono connectado a la entrada.
9. Salida para mezcluder: Utilice un cable XLR estandar (no incluido) para conectar esta calidad a la entrada de otro altovoz (por ej.除外 altovoz TX2).
10. LED Senal/Limite: Este LED se illumina con luz verde cuando se envía una senal hacía el subwoofer—parpadea con niveles bajo y se enciende permanente a niveles mayores. El LED se illumina con luz roja cuando se activa la proteccion/limite de salute—si el LED está encendido permanente, disminuya el volumen de su fuente de audio.
11. Contorno: Acople (opima) este interruptor para resaltar las Frequencias同比下降 y低下 en +3 dB. Desacople (levante) el interruptor para lograr una respuesta mas plana en actuaciones en vivo o para maxima salute.
12. Interruptor de tierra: Acople (oprima) este interruptor para reducir el zumbido o ruido.
