Producttype	Versterkte luidspreker (actieve luidspreker)
Merk	Alto Professional
Model	TX208
Afmetingen (H x B x D)	Ongeveer 41 x 28 x 30 cm
Gewicht	Ongeveer 12 kg
Voeding	100-240 V AC, 50/60 Hz (netsnoer inbegrepen)
Vermogen	400 W (piek) - schatting
Audio-ingang	1 x XLR (lijn of microfoon)
Audio-uitgang	1 x XLR (Mix Out voor uitbreiding)
Instellingen	Volume (met niveaumeter lijn/microfoon), aan/uit-schakelaar, ingangskeuzeschakelaar (lijn/microfoon) - niet van toepassing op TX208
LED-indicatoren	Voeding (groen), signaal/limiter (groen/rood)
Bescherming	Piekbegrenzer, vervangbare zekering (specificatie vermeld op apparaat)
Ventilatie	Interne ventilator, ventilatieopeningen niet blokkeren
Montage	Op statief (standaard 35 mm) - niet ophangen
Beoogd gebruik	Mobiele geluidsversterking, concerten, conferenties
Gebruiksomstandigheden	Binnen/buiten (met voorzorgsmaatregelen bij wind)
Onderhoud	Reinigen met een droge doek, ventilatieroosters niet blokkeren
Inbegrepen accessoires	Netsnoer, gebruiksaanwijzing, veiligheidsinstructies
Repareerbaarheid	Zekering vervangbaar door gebruiker; neem contact op met klantenservice voor andere onderdelen

Veelgestelde vragen - TX208 ALTO

Hoe sluit ik een audiobron aan op de TX208?

Gebruik een XLR-kabel (niet inbegrepen) om uw bron (mengpaneel, cd/mp3-speler, microfoon, enz.) aan te sluiten op de XLR-ingang van de luidspreker. Zet het volume op minimum voordat u aansluit.

Wat is het verschil tussen de lijn- en microfooninstelling?

Op de TX208 heeft de volumeregelaar twee indicatiebanden: lijn (Line) voor bronnen met hoog niveau (mixer, speler) en microfoon (Mic) voor microfoons of instrumenten. In microfoonmodus kunt u de volledige draai van de volumeknop gebruiken.

Hoe voorkom ik schade aan de luidspreker?

Overschrijd niet de stand waar de LED Signal Limit rood oplicht. Als hij rood blijft, verlaag dan het volume van de bron. Gebruik altijd een zekering van de juiste waarde.

Kan ik de TX208 aan het plafond ophangen?

Nee, de luidsprekers uit de TX2-serie zijn niet ontworpen om te worden opgehangen. Gebruik ze alleen op een statief of op de grond.

Hoe monteer ik de TX208 op een statief?

Plaats de luidspreker op een standaard geluidsstatief (diameter 35 mm) en controleer of het statief het gewicht (ongeveer 12 kg) kan dragen. Vouw de poten van het statief volledig uit en zorg dat de vloer stabiel is.

Wat te doen als de luidspreker niet aangaat?

Controleer of de stroomkabel goed is aangesloten en of de schakelaar op Aan staat. Als er niets gebeurt, is de zekering mogelijk doorgebrand. Vervang deze door een zekering van dezelfde waarde (gedrukt bij de voedingsingang).

Hoe reinig ik de luidspreker?

Koppel het apparaat los. Gebruik een droge, zachte doek om het oppervlak te reinigen. Gebruik geen vloeibare of schurende producten. Zorg ervoor dat de ventilatieroosters vrij blijven.

Kan ik een extra luidspreker gebruiken met de TX208?

Ja, gebruik de Mix Out (XLR) uitgang van de TX208 om de ingang van een andere TX2-luidspreker aan te sluiten, waardoor u een stereosysteem kunt creëren of een groter gebied kunt bestrijken.

Wat is het vermogen van de TX208?

De handleiding vermeldt niet het exacte vermogen, maar voor een versterkte 8-inch luidspreker wordt geschat ongeveer 400 W piek. Raadpleeg altoprofessional.com voor gedetailleerde specificaties.

Hoe stel ik het volume in voor een microfoon?

Selecteer de microfoonband (Mic) op de volumeregelaar. Begin met volume op nul, spreek in de microfoon en verhoog geleidelijk tot het gewenste niveau. Houd de LED Signal Limit in de gaten om verzadiging te voorkomen.

GEBRUIKSAANWIJZING TX208 ALTO

Gebruikershandleiding

Nederlands (37-43)

Appendix

English (44-47)

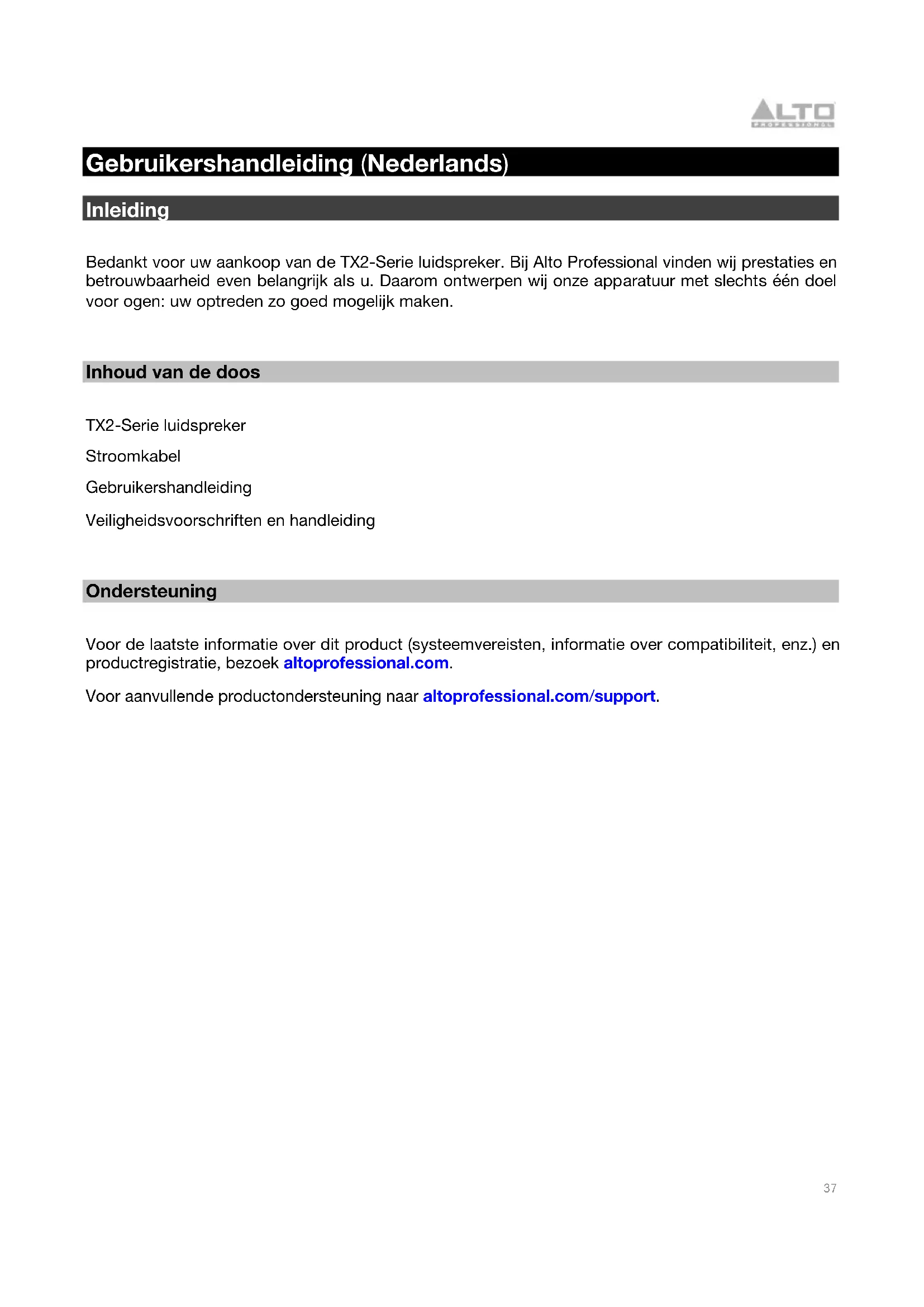

Gebruikershandleiding (Nederlands)

Inleiding

Bedankt voor uw aankoop van de TX2-Serie luidspreker. Bij Alto Professional vinden wij prestaties en betrouwbaarheid even belangrijk als u. Daarom ontwerpen wij once apparatuur met slechts een doel voor ogen: uw optreden zo goed möglichk make.

Inhoud van de doos

TX2-Serie luidspreker

Stroomkabel

Gebruikershandleiding

Veiligheidsvoorschriften en handleiding

Ondersteuning

Voor de LASTe informatie over dit product (systeemvereisten, informatie over compatibiliteit, enz.) en productregistratie, bezoek altoprofessional.com.

Voor aanvullende productondersteuning maar altoprofessional.com/support.

Belangrijke veiligheidsvoorschriften

Opgelet: Alto Professional en inMusic zichn nicht verantwoordelijk voor het gebruik van hun producten of het misbruik van deze informatie voor enig doel. Alto Professional en inMusic zichn nicht verantwoordelijk voor het misbruik van hun producten dat worden veroorzaakt door Niet-naleving van de inspectie- en onderhoudsprocedures. Raadpleeg voor meer informatie ook de bijgeleverde handledigindeeilheid en garantie.

Let op: Om het risico op elektrische schokken te verkleinen, sluit de TX2-Serie luidspreker nicht aan op een stopcontact terwijl de grille worden verwijderd.

Op stang monteren

Belangrijk: TX2-Serie luidsprekers nicht ophangen. Ze zijn nicht ontworpen om te worden opgehangen. Als u de luidsprekers wilt ophangen, dan raden wij u aan de Truesonic (TS) of Black Series te gebruiken.

• Installee luidsprekers aktijd in overeenstemming met de geldende elektriciteits- en bouwvoorschriften.
• Installer de luidspreker volgens zijn maximale gewicht. Controller de specificaties van uw statief of stang om ervoor te zorgen dat deze het gewicht van de luidspreker konnen dragen. Houd alle verilgheidsmaatregelen van de fabrikant in acht.
• Hang nooit meertere speakers op aan een statief of stang.
• Controller altijd of het statief of de stang op een vlakke en stabiele ondergrond staan. Spreid volledig de poten van het statief en zorg ervoor dat er geen risico van struikelen bestaat.
• Controller het statief (of de stang en bijbehorende hardware) voor elk gebruik en gebruik geen apparatuur met versleten, beschadigde of ontbrekende onderdelen.
• Wees algijd voorzichtig in winderinge burenomstandigheden. Het kan nodig zijn om extra gewicht (bv. zandzakken) op het voetstuk te leggen om de stabiliteit te verbeteren. Hang geen banners of soortgelijke voorwerpen aan een deel van een luidsprekersystem. Dergelijk hulpstukken können zich gedragen als een zeil en het system omver doen waaien.
• Indien u nicht zeker weet of u het gewicht van de luidspreker kan tillen, vraag dan een andere person om u te helpen de luidspreker op het statief of de stang te heffen.
• Houd de kabels UIT de weg van de artiesten, de productiecrew en het publiek, zodat ze er nicht over struikelen. Anders kan de luidspreker van het statief of de stang worden getrokken.

Geluidsniveau

Blootstelling aan extreem hoge geluidsniveauaus kan permanent gehoorverlies veroorzaken. De Amerikaanse Occupational Safety and Health Administration (OSHA) heegt voor bepaalde geluidsniveauaus toelaatbare risico's vastgelegd. Volgens OSHA kan blootstelling aan een geluidsdruk (SPL) die hoger ligt dan deze grenzen tot gehoorverlies leiden. Bij het gebruik van een apparaat dat hoge SPL genereert, draagt u het best gehoorbescheming.

Uren per dag	SPL (dB)	Voorbeeld
8	90	Kleine	bijeenkomst
6	92	Trein
4	95	Metro
3	97	Desktopmonitoren op hoog volume
2	100	Concert van klassieke muziek
1,5	102	Klinkmachine
1	105	Machinefabriek
0,5	110	Vliegveld
0,25 of minder	115	Rockconcert

Installatie

Volumeregeling (alleen TX208 en TX210)

De luidspreker uit de TX2-serie accepteert audiobronnen van zowel lijn- als microfoonniveau. Draai voordat u de audiobron aansluit de Volumeknop maar de minimumpositie (volledig gegen de klok in).

Audiobron op lijnniveau

Als u een audiobron zoals een mixer, cd-, mp3-speler of audiovoorsterker als audiobron gebruikt, controller dan de buitenste of Line niveau-indicator.

Als de Signal Limit-led brandt, zet dan de Volumeknop Niet luider. Anders kunt u uw TX2-luidspreker.

In de meeste gevalten hoeft u het volume Niet luider dan 0 dB te zetten.

Als uw audiobron een ongewoon lage uitvoer heeft, mag u de Volumeknop luider zetten dan 0 dB, maar Niet luider dan de Signal Limit-indicator (zoals hierboven uitgelegd).

Audiobron op microfoonniveau

Belangrijk: Als u een instrument met een actieve voorversterker gebruikt, behandel het instrument dan als een bron op lijniveau (zoals hierboven uitgelegd).

Controleer als u een microfoon of instrument als audiobron gebruikt de binnenste/Miciveau-indicator.

Omdat het microloon- en instrumentenniveau gewoonlijk lager is dan lijniveau, mag u de Volmeknop volledig maar rechts draaien.

Controleer verwijl u de Volumeknop luider zet de signal limit-indicator. Als de Signal Limit-led brandt, zet dan de Volumeknop Niet luider. Anders kunt u uw TX2-luidspreker.

Voorbeelden

Artikelen die nicht zich opgesomd in Inleiding > Inhoud van de doos worden afzonderlijk verkocht.

Opmerking: Deze voorbeelden tonen het achterpaneel gebruikt door de TX212 en TX215 modellen, hoewel alle vier de modellen van de TX2 sériedezelfde in- en uitgang hebben.

Voorbeeld A: Twee luidsprekers

Sluit elk van de hoofduitgangen van uw mixer aan op de ingang van een TX2-luidspreker. Als u een TX208 of TX210 gezruikt,zet dan de Volumeknoppen Niet luider dan de 0 dB-stand. Als u een TX212 of TX215 gezruikt, controller dan of de ingangsselectoren op Line zich ingesteld.

Mixer Stopcontact Stopcontact

Voorbeeld B: Twee luidsprekers + twee uitbreidingen

Sluit elk van de hoofduitgangen van uw mixer aan op de ingang van een TX2-luidspreker. Als u een TX208 of TX210 gezruikt,zet dan de Volumeknoppen Niet luider dan de 0 dB-stand. Als u een TX212 of TX215 gezruikt, controller dan of de ingangsselectoren op Line zich ingesteld. Verbind elk van de Mix Out-uitgangen van uw TX2-luidsprekers met de ingangen van uw uittbreidingsluidsprekers.

Kenmerken

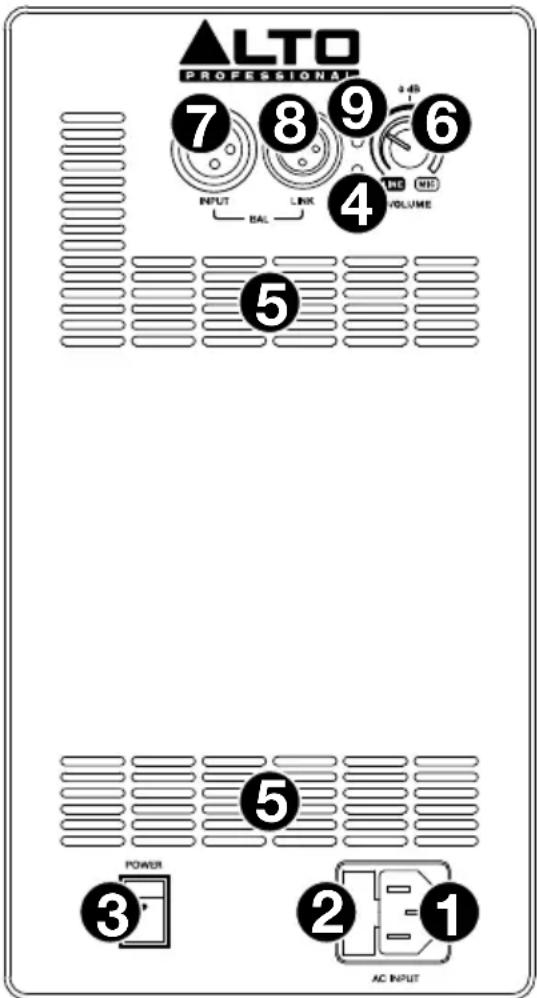

Achterpaneel: TX208 en TX210

1. Stroomingang: Gebruik de meegeleverde kabel om deze ingang aan te sluiten op een stopcontact. Controller of de Aan/uit-schakelaar op uit staat bij het aansluiten of afkoppelen van de kabel.
2. Zekering: Als de zekering van het apparaat kapot is, til dan dit klepje op om de zekering te verrangen. Vervang deze door een zekering van passende waarde (afgedrukt onder de stroomkabelingang van het apparaat). Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.
3. Aan/uit-schakelaar: Gebruik deze schakelaar om de luidspreker aan of uit te zetten. Controller of de Volumeknop op de laagste stand staat (tegen de klok) voor u de luidspreker aanzet.
4. Stroom-LED: Deze LED gaat branden wanner de luidspreker aan staat.
5. Koelopening: Houd de ruimte voor deze opening vrij van obstakels. De ventilator awhile deze opening koelt de versterker af en voorkomt oververhitting.
6. Volume: Draai aan deze knop om het luidsprekervolume aan te passen.

Als u een audiobron zoals een mixer, cd-, mp3-speler of audiovoorsterker als audiobron gekruikt, controller dan de buitenste of Line niveau-indicator. In de meeste geallen hoeft u het volume niet luider dan 0 dB te zetten. Als uw audiobron een ongewoon lage uitvoer heeft, mag u de Volumeknop luider zetten dan 0 dB, maar niet luider dan de Signal Limit-indicator (zoals hierboven uitgelegd).

Controller als u een microfoon of instrument als audiobron gebrukt de binnenste/Mic nivea-indicator. Omdat het microfoon- en instrumentenniveau gewoonlijk lager is dan lijniveau, mag u de Volumeknop volledig maar rechts draaien.

Raadpleeg Installatie > Volumeregeling voor meer informatie.

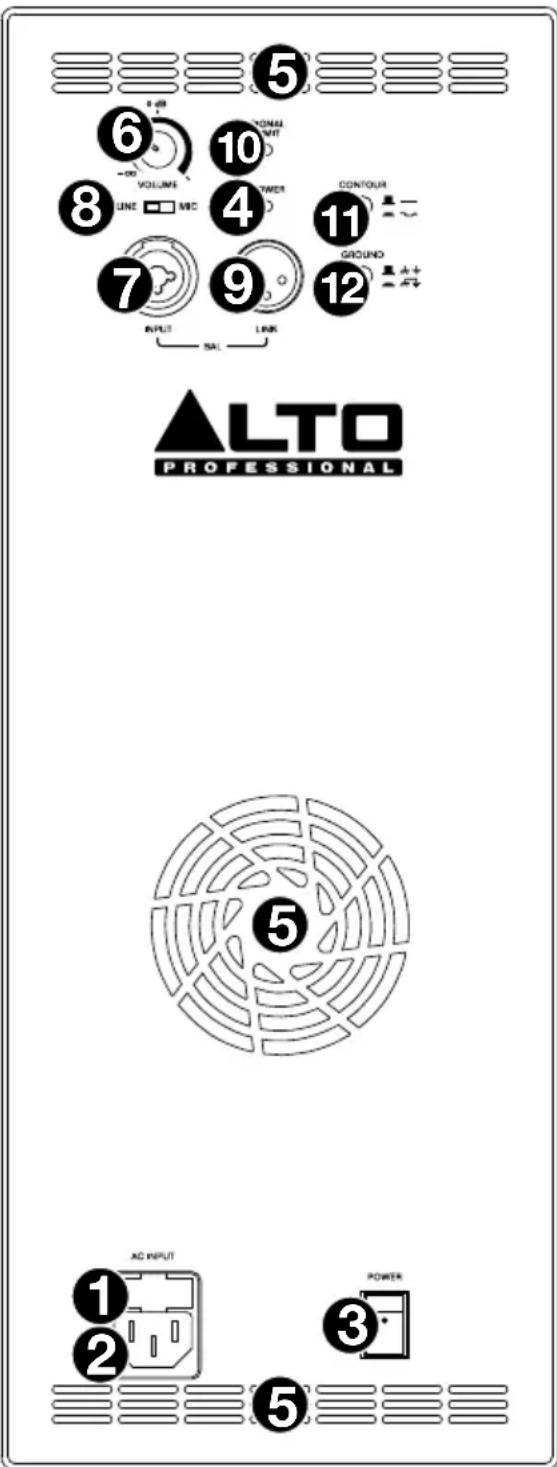

1. Invoer: Gebruik een standard XLR-kabel (niet meegeleverd) om uw audiobron met deze ingang te verbinden. Controller of de Volumeknop in de juiste stand staat.
2. Mix Out-uitgang: Gebruik een standard XLR-kabel (niet meegeleverd) om deze uitgang te verbinden met de ingang van een andere luidspreker (bv. een andere TX2-luidspreker).

3. LED signal/limiet: Deze LED gaat groen branden wanner een audiosignalaar de subwoofer wordt verstuurd: hij knippert bij lagere niveaus en blijft branden bij hogere niveaus. De LED gaat rood branden wanner de uitgangslimiet/-bescherming actief is: als de LED rood blijft branden, verlaag dan het volume van uw audiobron.

4. Stroomingang: Gebruik de meegeleverde kabel om deze ingang aan te sluiten op een stopcontact. Controller of de Aan/uit-schakelaar op uit staat bij het aansluiten of afkoppelen van de kabel.

5. Zekering: Als de zekering van het apparaat kapot is, til dan dit klepje op om de zekering te verrangen. Vervang deze door een zekering van passende waarde (afgedrukt onder de stroomkabelingang van het apparaat). Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.
6. Aan/uit-schakelaar: Gebruik deze schakelaar om de luidspreker aan of uit te zetten. Controller of de Volumeknop op de laagste stand staat (tegen de klok) voor u de luidspreker aanzet.
7. Stroom-LED: Deze LED gaat branden wanner de luidspreker aan staat.
8. Koelopening: Houd de ruimte voor deze opening vrij van obstakels. De ventilatorchyter deze opening koelt de versterker af en voorkomt oververhitting.
9. Volume: Draai aan deze knop om het luidsprekervolume aan te passen.
10. Invoer: Gebruik een standaard XLR- of 6,35 mm TRSKabel (niet meegeleverd) om uw audiobron met deze ingang te verbinden. Controller of de Invoerkeuzeschakelaar in de juiste stand staat.
11. Invoerkeuzeschakelaar: Zet deze schakelaar in de Line-stand wonneer u een audiobron gebruikt die op lijnniveau is verbonden met de Ingang. Zet deze schakelaar in Mic-stand bij gebruik van een microfoon die met de Ingang is verbonden.
12. Mix Out-uitgang: Gebruik een standard XLR-kabel (niet meegeleverd) om deze uitgang te verbinden met de ingang van een andere luidspreker (bv. een andere TX2-luidspreker).
13. LED signal/limiet: Deze LED gaat groen branden wanner een audiosignalaar de subwoofer worden verstuurd: hij knippert bij lagere niveaus en blijft branden bij hogere niveaus. De LED gaat rood branden wanner de uitgangslimiet/-bescherming actief is: als de LED rood blijft branden, verlaag dan het volume van uw audiobron.
14. Contour: Deze knop activeren (indrukken) om de lage en hoge frequencies met +3 dB te benadrukken. De schakelaar uitschakelen (omhoog) voor een vlakkere respons bij liveoptredens of voor maximaaluitvoervermogen.
15. Aardingsschakelaar: Druk deze schakelaar in om brom of lawaai te reduceren.
