MANUALE UTENTE TX208 ALTO

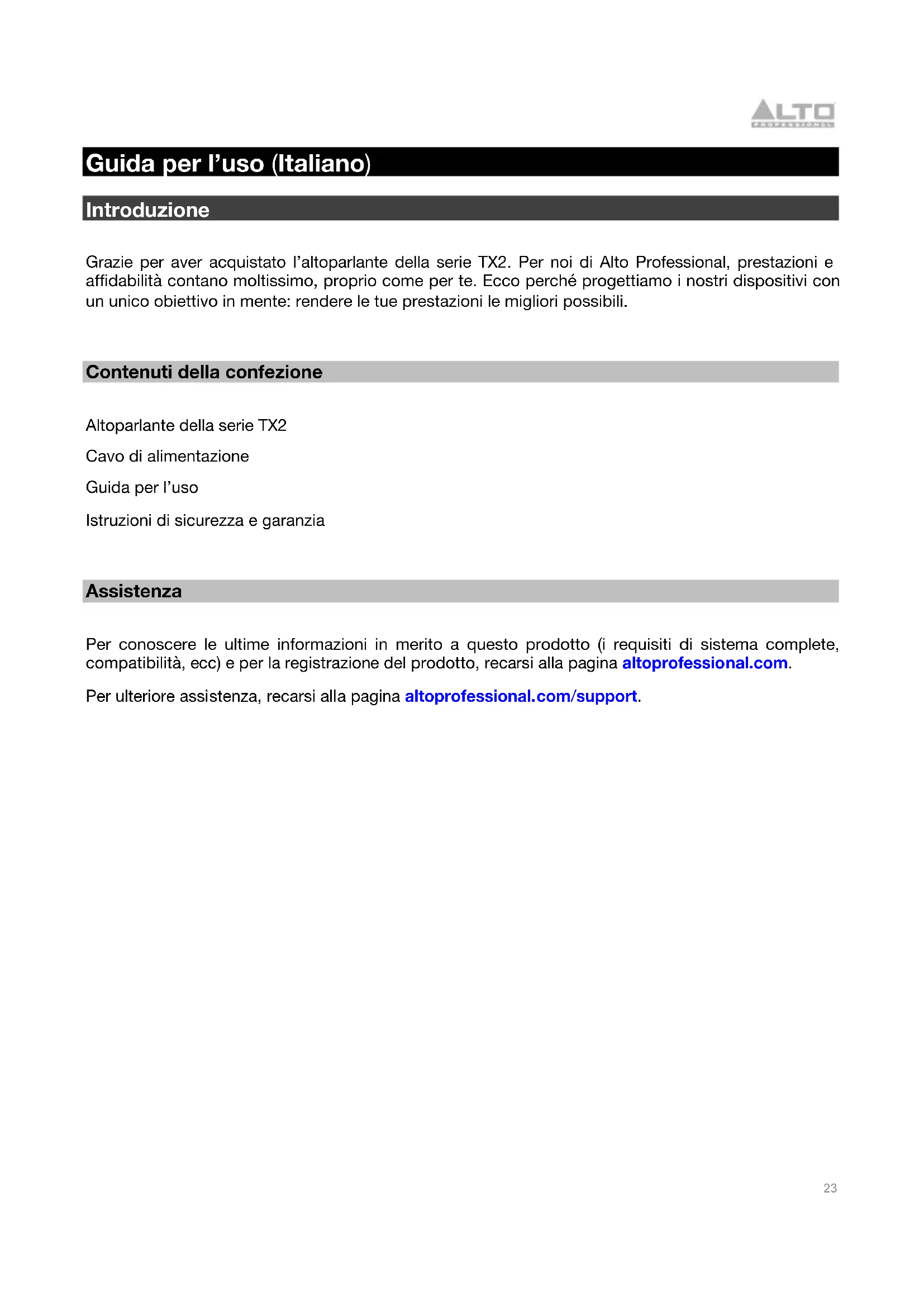

Guida per l’uso (Italiano) Introduzione Grazie per aver acquistato l’altoparlante della serie TX2. Per noi di Alto Professional, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: rendere le tue prestazioni le migliori possibili.

Contenuti della confezione Altoparlante della serie TX2 Cavo di alimentazione Guida per l’uso Istruzioni di sicurezza e garanzia

Assistenza Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina altoprofessional.com. Per ulteriore assistenza, recarsi alla pagina altoprofessional.com/support.24

Importanti precauzioni di sicurezza Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l’uso dei loro prodotti o per l’utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato dalla mancata conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni. Avvertenza: Per ridurre il rischio di scossa elettrica, non collegare l’altoparlante della serie TX2 a una presa di corrente quando la griglia è stata rimossa.

Installazione su supporto Importante: non sospendere gli altoparlanti della serie TX2. Non sono concepiti per applicazioni sospese. Per applicazioni sospese consigliamo i nostri altoparlanti Truesonic (TS) Series o Black Series.

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.

• Installare gli altoparlanti in base al loro peso massimo. Verificare le specifiche del palco per assicurarsi che sia in grado di sostenere il peso dell’altoparlante. Inoltre, rispettare tutte le indicazioni di sicurezza specificate dal produttore.

• Non montare più altoparlanti sullo stesso supporto o palo.

• Assicurarsi sempre che il supporto o il palo si trovi su una superficie piana, uniforme e stabile. Inoltre, estendere al massimo le gambe dei supporti a treppiede e assicurarsi che non rappresentino rischio di inciampo.

• Ispezionare il supporto (o il palo o la minuteria ad esso associata) prima di ciascun utilizzo e non servirsi dell’apparecchio con parti usurate, danneggiate o mancanti.

• Prestare sempre cautela in condizioni ventose all’aperto. Potrebbe essere necessario aggiungere ulteriore peso (ad es. sacchi di sabbia) sulla base del supporto per migliorarne la stabilità. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema di altoparlanti. Questi potrebbero fare da vela e far rovesciare l’impianto.

• A meno di non essere sicuri di essere in grado di sostenere il peso dell’altoparlante, chiedere aiuto a un’altra persona per sollevarlo sul supporto o sul palo.

• Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo che non vi sia il rischio che questi ci inciampino, facendo cadere l’altoparlante dal supporto o dal palo.

Livello dell’audio L’esposizione a livelli di rumore estremamente elevati può causare danni permanenti all’udito. L’OSHA americana (Occupational Safety and Health

dministration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l’OSHA, l’esposizione a elevati livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita dell’udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di dispositivi di protezione dell’udito quando tali attrezzature sono in uso. Ore al giorno SPL (dB) Esempio 8 90 Piccolo concerto 6 92 Treno 4 95 Metropolitana 3 97 Casse da tavolo ad alto volume 2 100 Concerto di musica classica 1,5 102 Macchina ribaditrice 1 105 Fabbrica di macchinari 0,5 (30 minuti) 110 Aeroporto 0,25 (15 minuti) o meno 115 Concerto Rock25

Configurazione Controllo del volume (solo TX208 e TX210) L’altoparlante Serie TX2 accetta fonti audio a livello di linea e a livello mic. Prima di collegare la fonte audio, girare la manopola Volume sul minimo (interamente in senso antiorario).

Fonti audio a livello di linea Quando si utilizza una fonte audio quale un mixer, un lettore CD/MP3 o un preamp audio, seguire l’indicatore di livello di banda outer/Line.

Se il LED Signal Limit è acceso, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l’altoparlante TX2. Nella maggior parte dei casi, non sarà necessario alzare il volume oltre 0 dB.

Se la fonte audio ha un’uscita insolitamente bassa, è possibile alzare la manopola Volume oltre 0 dB, ma non oltre l’indicatore del limite di segnale (come spiegato sopra).

Fonti audio a livello mic Importante: se si utilizza uno strumento con preamp attivo, trattare lo strumento stesso come fonte audio a livello di linea (come spiegato in precedenza). Quando si utilizza un microfono o una fonte audio strumentale, seguire l’indicatore di livello banda interno/Mic. Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l’intera rotazione della manopola Volume. Mentre si alza la manopola Volume, osservare l’indicatore del limite di segnale. Se il LED Signal Limit è acceso, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l’altoparlante TX2.26

Esempi Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente. Nota bene: questi esempi mostrano il pannello posteriore impiegato dai modelli TX212 e TX215 sebbene tutti e quattro modelli della serie TX2 presentino gli stessi ingressi e le stesse uscite.

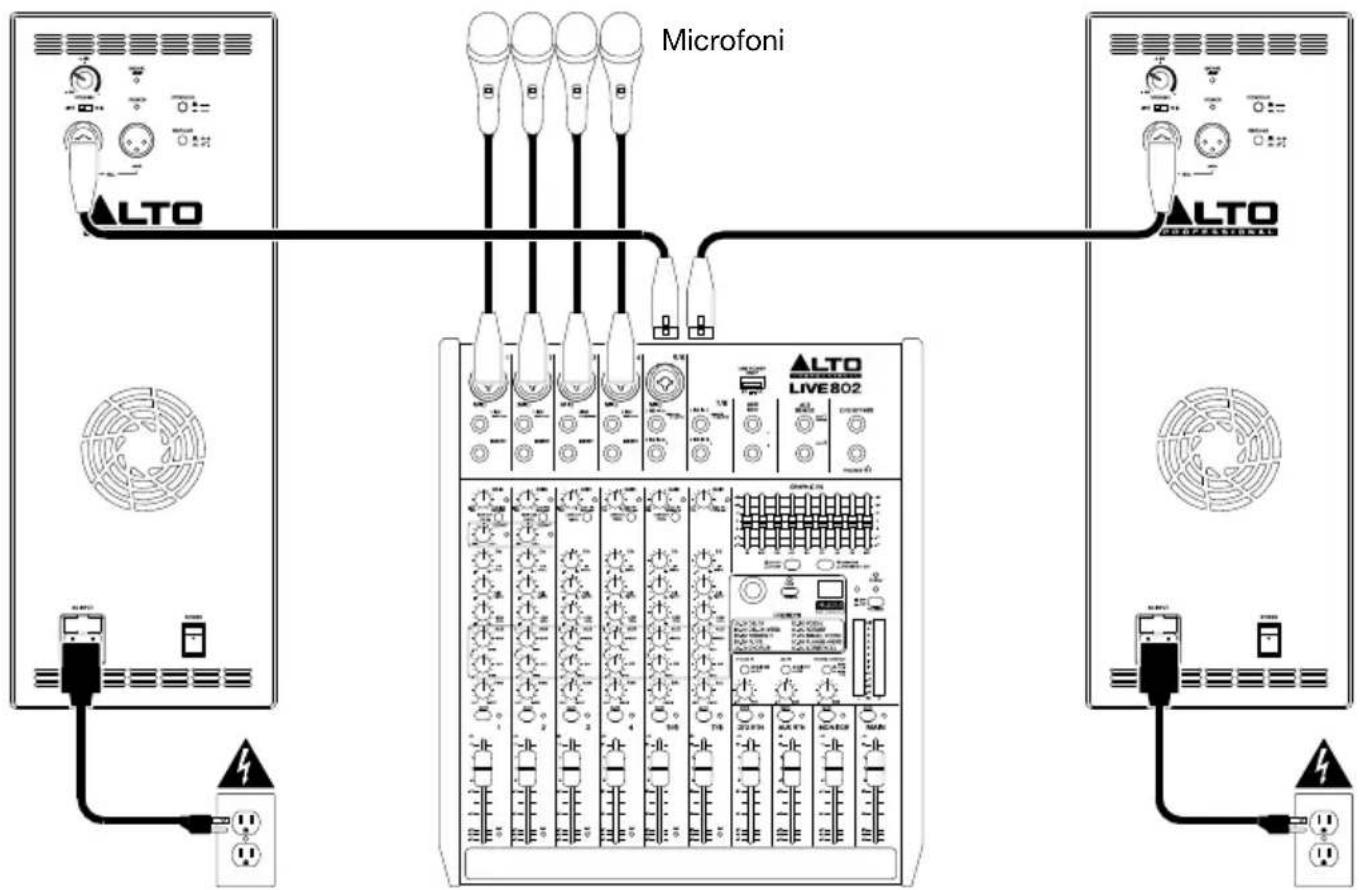

Esempio A: Due altoparlanti Collegare ciascuna delle uscite main del mixer all’ingresso di un altoparlante TX2. Se si utilizza un modello TX208 o TX210, non portare le manopole Volume oltre la posizione 0 dB. Se si utilizza un TX212 o TX215, assicurarsi che i selettori di ingressi siano impostati su Line.

Microfoni Mixer Presa di corrente Presa di corrente27

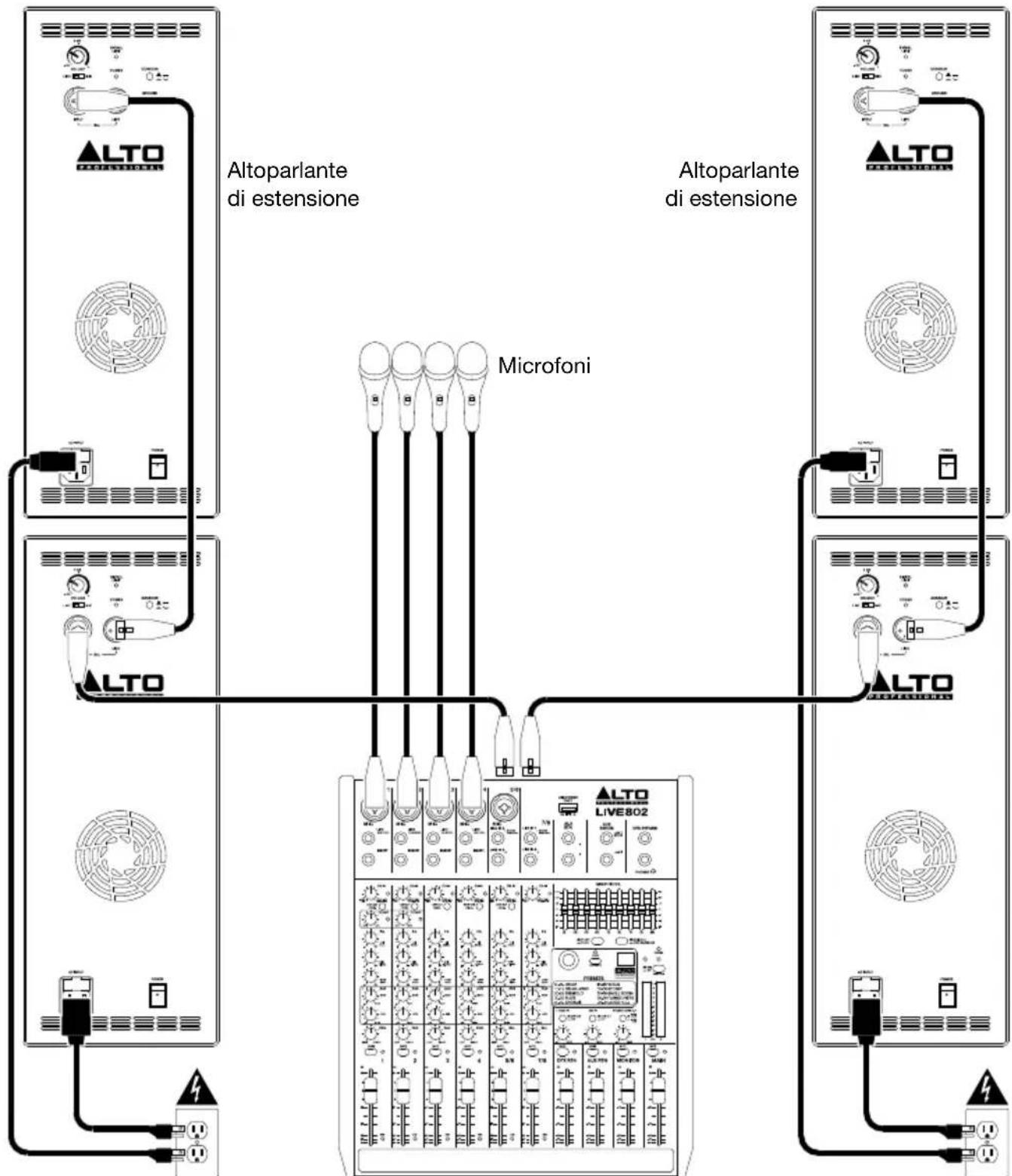

Esempio B: Due altoparlanti + due estensioni Collegare ciascuna delle uscite main del mixer all’ingresso di un altoparlante TX2. Se si utilizza un modello TX208 o TX210, non portare le manopole Volume oltre la posizione 0 dB. Se si utilizza un TX212 o TX215, assicurarsi che i selettori di ingressi siano impostati su Line. Collegare ciascuna delle uscite Mix Out degli altoparlanti del TX2 agli ingressi degli altoparlanti di estensione.

Microfoni Mixer Presa di correntePresa di corrente

ltoparlante di estensione Altoparlante di estensione28

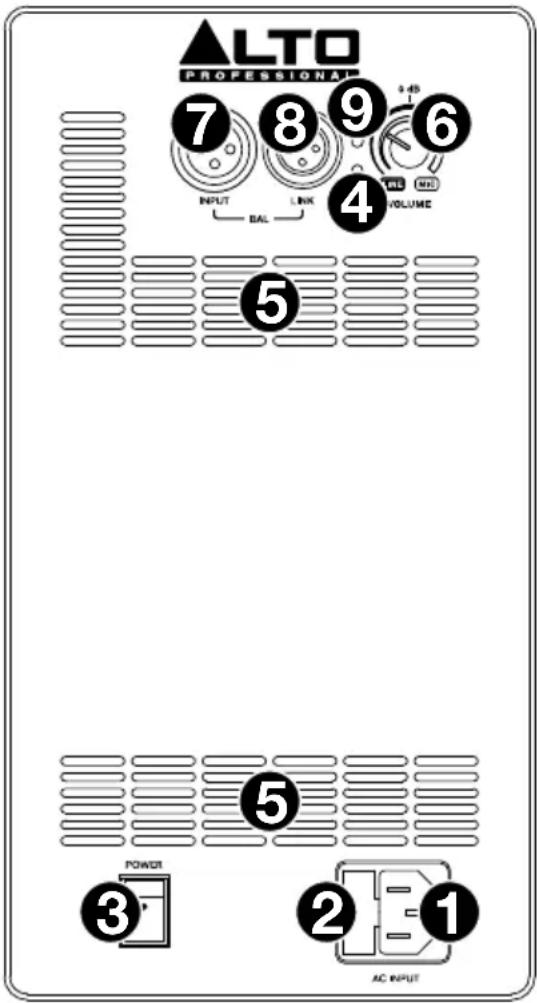

1. Ingresso CA: servirsi del cavo di alimentazione in

dotazione per collegare questo ingresso ad una presa di alimentazione. Assicurarsi che l’interruttore di alimentazione dell’altoparlante sia su “off” al momento di collegare e scollegare il cavo.

2. Fusibile: se il fusibile dell’apparecchio è rotto, sollevare

questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l’ingresso per il cavo di alimentazione dell’apparecchio). L’utilizzo di un fusibile dalla tensione nominale errata può danneggiare l’apparecchio e/o il fusibile.

3. Interruttore di alimentazione: servirsi di questo

interruttore per accendere e spegnere l’altoparlante. Assicurarsi che la manopola Volume sia impostata al minimo (in senso antiorario) prima di accenderlo.

4. LED di alimentazione: si illumina quando l’altoparlante è

5. Ventola di raffreddamento: mantenere l’area di fronte a

questa bocchetta libera da ostacoli. La ventola dietro la bocchetta raffredda l’amplificatore, impedendone il surriscaldamento.

6. Volume: girare questa manopola per regolare il volume

dell’altoparlante. Quando si utilizza una fonte audio quale un mixer, un lettore CD/MP3 o un preamp audio, seguire l’indicatore di livello di banda outer/Line. Nella maggior parte dei casi, non sarà necessario alzare il volume oltre 0 dB. Se la fonte audio ha un’uscita insolitamente bassa, è possibile alzare la manopola Volume oltre 0 dB, ma non oltre l’indicatore del limite di segnale (come spiegato sopra). Quando si utilizza un microfono o una fonte audio strumentale, seguire l’indicatore di livello banda interno/Mic. Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l’intera rotazione della manopola Volume. Si veda Configurazione > Controllo del volume per maggiori informazioni.

7. Ingresso: servirsi di un cavo standard XLR (non in dotazione) per collegare una fonte audio a questo

ingresso. Assicurarsi di posizionare correttamente la manopola Volume.

8. Uscita mix: servirsi di un cavo standard XLR (non in dotazione) per collegare questa uscita all’ingresso

di un altro altoparlante (ad es. un altro altoparlante TX2).

9. LED Signal/Limit (segnale/limite): questo LED si illumina di verde quando un segnale audio viene

inviato al subwoofer; lampeggia a livelli minori e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.

1. Ingresso CA: servirsi del cavo di alimentazione in

dotazione per collegare questo ingresso ad una presa di alimentazione. Assicurarsi che l’interruttore di alimentazione dell’altoparlante sia su “off” al momento di collegare e scollegare il cavo.

2. Fusibile: se il fusibile dell’apparecchio è rotto, sollevare

questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l’ingresso per il cavo di alimentazione dell’apparecchio). L’utilizzo di un fusibile dalla tensione nominale errata può danneggiare l’apparecchio e/o il fusibile.

3. Interruttore di alimentazione: servirsi di questo

interruttore per accendere e spegnere l’altoparlante. Assicurarsi che la manopola Volume sia impostata al minimo (in senso antiorario) prima di accenderlo.

4. LED di alimentazione: si illumina quando l’altoparlante

5. Ventola di raffreddamento: mantenere l’area di fronte

a questa bocchetta libera da ostacoli. La ventola dietro la bocchetta raffredda l’amplificatore, impedendone il surriscaldamento.

6. Volume: girare questa manopola per regolare il volume

7. Ingresso: servirsi di un cavo standard XLR o 6,35 mm

(1/4”) TRS (non in dotazione) per collegare una fonte audio a questo ingresso. Assicurarsi di posizionare correttamente il selettore di ingressi.

8. Selettore di ingressi: impostare questo interruttore su

Linea quando si utilizza una fonte audio a livello di linea collegata all’Ingresso. impostare questo interruttore su Mic quando si utilizza un microfono collegato all’Ingresso.

9. Uscita mix: servirsi di un cavo standard XLR (non in

dotazione) per collegare questa uscita all’ingresso di un altro altoparlante (ad es. un altro altoparlante TX2).

10. LED Signal/Limit (segnale/limite): questo LED si

illumina di verde quando un segnale audio viene inviato al subwoofer; lampeggia a livelli minori e si illumina in maniera fissa a livelli più elevati. Il LED si illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera fissa, ridurre il volume della fonte audio.

11. Contour: premere questo tasto per enfatizzare le frequenze basse e alte di +3 dB. Sollevare

l’interruttore per una risposta più piatta per prestazioni dal vivo o per il massimo livello di uscita.

12. Interruttore di messa a terra: premere questo interruttore per ridurre ronzio o rumore.
