MODE D'EMPLOI GPSCS1KA SONY

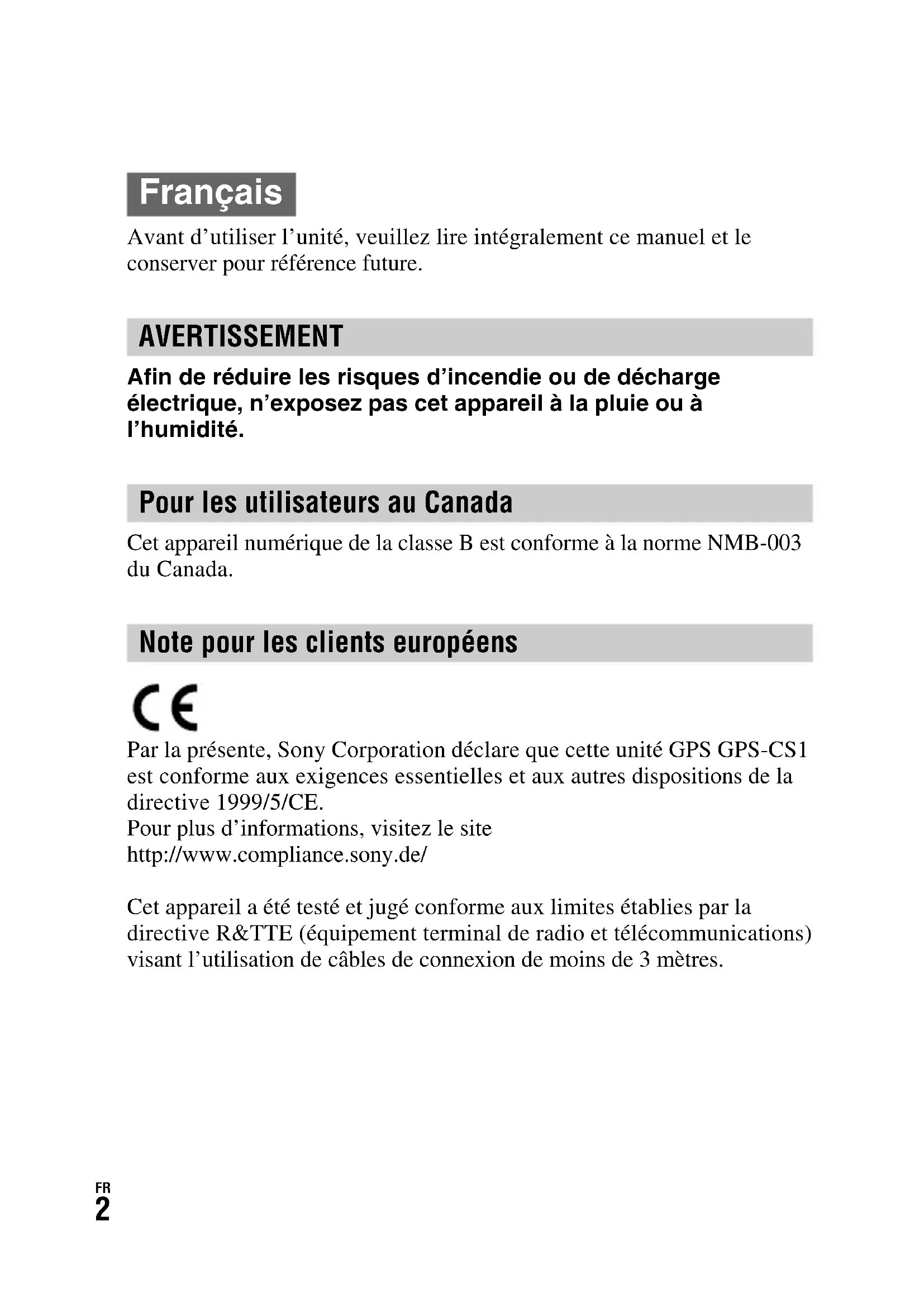

Avant d’utiliser l’unité, veuillez lire intégralement ce manuel et le conserver pour référence future. Afin de réduire les risques d’incendie ou de décharge électrique, n’exposez pas cet appareil à la pluie ou à l’humidité. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Par la présente, Sony Corporation déclare que cette unité GPS GPS-CS1 est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE. Pour plus d’informations, visitez le site http://www.compliance.sony.de/ Cet appareil a été testé et jugé conforme aux limites établies par la directive R&TTE (équipement terminal de radio et télécommunications) visant l’utilisation de câbles de connexion de moins de 3 mètres. Français AVERTISSEMENT Pour les utilisateurs au Canada Note pour les clients européensFR

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective) Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.FR

• Table des matières Caractéristiques p. 5
• Précautions p. 7
• Qu’est-ce que le GPS ? p. 10
• Identification des pièces p. 13
• Fixation du mousqueton p. 14
• Mise en place d’une batterie p. 15
• Enregistrement du journal GPS au moyen de l’unité GPS p. 17
• Utilisation du logiciel fourni p. 21
• Installation du logiciel fourni p. 23
• Importation d’images vers votre ordinateur pour les visualiser sur la carte p. 25
• Dépannage p. 34
• Spécifications Préparation Utilisation de l’unité Utilisation du logiciel Informations complémentairesFR p. 36

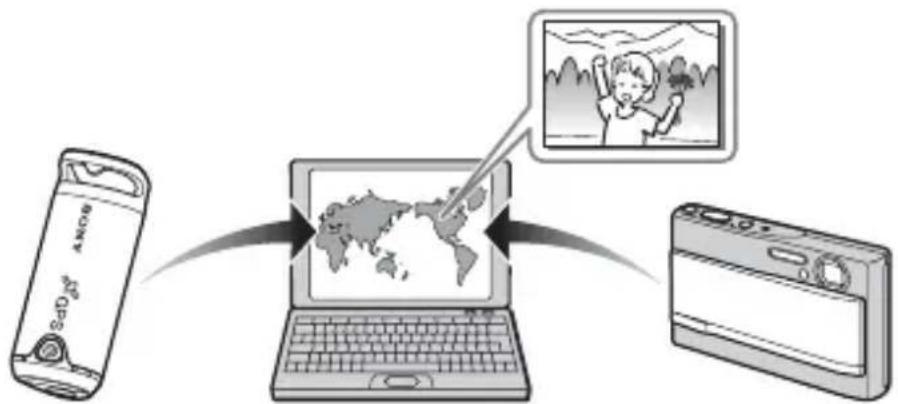

Caractéristiques Ce dispositif est une unité GPS portable pour recevoir et enregistrer des informations de position. En utilisant cette unité et le logiciel fourni, vous pouvez :

• Vérifier les endroits où vous avez pris des images pendant un voyage, etc.
• Appliquer des informations de position aux images que vous avez prises, organiser les images par date de prise de vue et les éditer sur un ordinateur.

Mettez l’unité sous tension avant de commencer à prendre des images avec votre appareil numérique, caméscope ou appareil reflex monoobjectif numérique (ci-après appelés collectivement « appareil »). L’unité enregistre le journal GPS (itinéraire) pendant votre voyage jusqu’à ce que vous la mettiez hors tension.

Lancez le logiciel fourni (Picture Motion Browser) sur votre ordinateur. Puis connectez l’appareil à l’ordinateur par une connexion USB. Vous pouvez importer facilement des images de votre appareil vers l’ordinateur. Enregistrement du journal GPS au moyen de l’unité GPS (page 17) Importation d’images vers l’ordinateur à l’aide de « Picture Motion Browser » (page 25)FR

• Lancez le logiciel fourni (GPS Image Tracker) et importez le journal GPS enregistré dans l’unité sur votre ordinateur.

• Faites correspondre les images importées avec les fichiers de journal GPS, puis appliquez les informations de position des endroits où vous avez pris les images.

Vous pouvez vérifier facilement les endroits où vous avez pris les images sur la carte au moyen de la fonction « Affichage Plan » de « Picture Motion Browser ». Application des informations de position aux images au moyen de « GPS Image Tracker » (page 29) Vérification de vos images sur la carte à l’aide de « Picture Motion Browser » (page 32)FR

Précautions Lors de l’utilisation de cette unité, pensez aux points suivants. Batterie Une batterie n’est pas fournie Une pile alcaline LR6 (format AA) ou une batterie Nickel-Métal Hydride HR6 (format AA) est nécessaire pour enregistrer les données de journal dans cette unité. Achetez une batterie avant d’utiliser l’unité. Remarques sur les batteries Nickel-Métal Hydride

• Chargez la batterie Nickel-Métal Hydride avant d’utiliser l’unité pour la première fois. Reportez-vous aux instructions fournies avec la batterie pour sa charge.

• Vous pouvez charger la batterie même si elle n’est pas complètement déchargée. Vous pouvez aussi utiliser la batterie même si elle n’est que partiellement chargée.

• Si vous prévoyez de ne pas utiliser la batterie pendant une période prolongée, déchargez-la en utilisant l’unité, puis retirez-la et rangez-la dans un endroit frais et sec. Cela maintiendra toutes les fonctions de la batterie. A propos des données enregistrées dans l’unité Si vous coupez l’alimentation ou retirez la batterie pendant que vous utilisez l’unité, les données de journal risquent d’être endommagées. Veillez à ne remplacer la batterie par une neuve qu’après avoir coupé l’alimentation. Aucun dédommagement pour données de journal détériorées ne sera effectué Si des informations de position (fichiers de journal GPS) ne sont pas enregistrées correctement du fait d’un dysfonctionnement de la mémoire d’enregistrement ou du système, aucun dédommagement pour données de journal ou images avec informations de position détériorées ne sera effectué.FR

Utilisation et rangement

• Avant d’utiliser l’unité, assurez-vous qu’elle fonctionne correctement.

• Ne secouez pas et ne heurtez pas cette unité. Ceci pourrait non seulement provoquer des dysfonctionnements et empêcher l’enregistrement du journal, mais aussi provoquer une détérioration des données enregistrées.

• Cette unité n’est résistante ni à la poussière, ni aux projections, ni à l’eau. N’utilisez/ne rangez pas l’unité dans les endroits suivants.

• Dans un endroit extrêmement chaud, froid ou humide Dans un endroit comme une voiture garée au soleil ; le corps de l’unité pourrait se déformer et cela pourrait provoquer un dysfonctionnement.

• Sous les rayons directs du soleil ou près d’un chauffage L’unité pourrait se décolorer ou se déformer, et cela pourrait provoquer un dysfonctionnement.

• Près d’un champ magnétique puissant

• Dans un endroit où il y a du sable ou de la poussière Veillez à ce que du sable ou de la poussière ne pénètre pas dans l’unité. Cela pourrait provoquer un dysfonctionnement de l’unité et, dans certains cas, il serait impossible de la réparer. Transport de l’unité

• Ne vous asseyez pas sur une chaise, etc. lorsque l’unité se trouve dans la poche arrière de votre pantalon ou jupe, car cela pourrait provoquer un dysfonctionnement ou endommager l’unité. Nettoyage de l’unité Nettoyage de l’extérieur de l’unité Nettoyez l’extérieur de l’unité avec un tissu doux légèrement imbibé d’eau, puis essuyez-le avec un chiffon sec. Pour ne pas risquer d’endommager la finition ou le boîtier, évitez ce qui suit.

• Produits chimiques tels que diluant, benzine, alcool, lingettes nettoyantes jetables, insectifuges, lotion solaire ou insecticides, etc.

• Manipulation de l’unité avec l’une des substances ci-dessus sur les mains.

• Contact prolongé de l’unité avec du caoutchouc ou du vinyle.FR

Remarque sur l’application d’informations de position à des images fixes prises avec un appareil numérique ou caméscope numérique autre que Sony Nous ne pouvons pas garantir le traitement d’images fixes prises avec un appareil numérique ou caméscope numérique de marque autre que Sony avec le logiciel fourni. Si vous appliquez des informations de position à ces images, il est possible que certaines des informations de données soient changées. Cela peut se produire même si les fichiers sont en format JPEG conforme Exif 2.1 pris avec un appareil de marque autre que Sony. Si vous copiez les images traitées vers votre appareil numérique ou caméscope numérique pour les visualiser, ou essayez de les utiliser avec le logiciel fourni, il est possible que certaines des fonctions ne soient pas disponibles. Nous vous recommandons d’enregistrer les images sous des noms de fichier différents après avoir appliqué des informations de position ou de sauvegarder les images avant le traitement. Notez également que les fonctions qui ne seront pas disponibles après le traitement avec le programme dépendent de chaque fabricant.FR

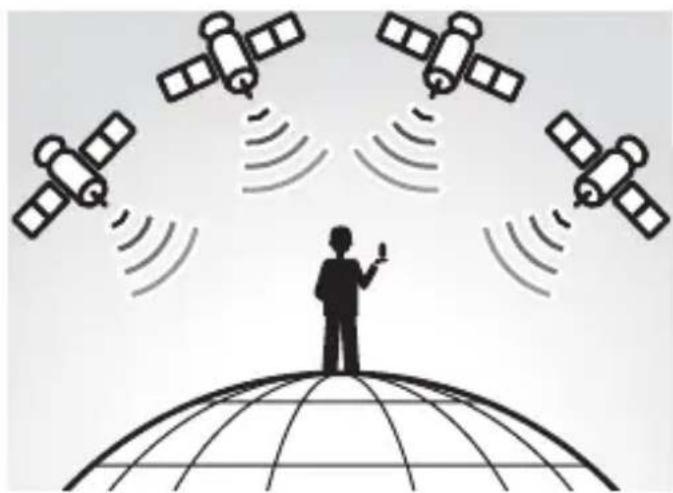

Qu’est-ce que le GPS ? Le GPS est un système de navigation qui calcule la position actuelle à partir de signaux précis de satellites de l’aviation américaine. Ce système vous permet de déterminer votre localisation exacte sur la terre. Les satellites GPS sont placés sur six orbites, 20 000 km au-dessus de nos têtes. Le système GPS comprend un total de 24 satellites GPS : Quatre des satellites sont placés sur chaque orbite et au moins trois satellites sont nécessaires pour localiser avec précision votre position. Un récepteur GPS capte des signaux radio des satellites et calcule la position actuelle en se basant sur les informations orbitales (données d’almanach) et le temps de propagation des signaux, etc. La mesure d’une position est appelée « localisation ». Un récepteur GPS peut localiser la latitude et la longitude d’une position en recevant des signaux de trois satellites.FR

• Les positions des satellites GPS varient. Selon l’endroit et le moment où vous utilisez un récepteur GPS, la localisation de la position peut prendre plus longtemps ou le récepteur peut ne pas déterminer du tout la position.

• « GPS » est le système localisant une position en captant des signaux radio de satellites GPS. Evitez d’utiliser l’unité dans des endroits où les signaux radio sont bloqués ou réfléchis, comme dans un lieu ombragé entouré de bâtiments ou d’arbres, etc. Utilisez l’unité dans des lieux à ciel ouvert.

• Vous ne pouvez pas enregistrer de journal GPS dans des endroits ou situations où les signaux radio des satellites GPS n’atteignent pas l’unité, comme ceux ci-dessous. – Dans des tunnels, à l’intérieur ou à l’ombre de bâtiments. – Entre de hauts immeubles ou dans des rues étroites entourées de bâtiments. – Dans des endroits souterrains, entourés d’arbres denses, sous un pont surélevé ou dans des endroits où des champs magnétiques sont émis, comme près de câbles à haute tension.

Près de dispositifs qui émettent des signaux radio de la même bande de fréquences que l’unité : près de téléphones portables à bande 1,5 GHz, etc.

• Il est possible que l’unité ne puisse pas localiser de position lorsque vous vous déplacez à une vitesse d’environ 500 km/heure (300 miles/ heure) ou plus. Erreurs de localisation Erreur provoquée par la position des satellites GPS L’unité localise automatiquement votre position actuelle lorsqu’elle reçoit des signaux radio de trois satellites GPS ou plus. L’erreur de localisation provoquée par les satellites GPS est d’environ ±10 m. Selon les alentours de votre emplacement actuel, l’erreur de localisation peut être plus importante. Dans ce cas, votre position réelle peut ne pas correspondre à l’endroit sur la carte basé sur les informations GPS. Erreur pendant la localisation Cette unité enregistre des informations de position toutes les quinze secondes. Lorsqu’une image a été prise à un moment autre que ceux où l’unité enregistre votre position, les informations de position à ce moment-là peuvent être obtenues au moyen du logiciel « GPS Image Tracker » fourni. Une position approximative peut être calculée en mesurant les distances entre les emplacements avant et après que l’image est prise. Dans ce cas, il est possible que la position réelle ne corresponde pas exactement avec l’endroit sur la carte basé sur les informations GPS. Erreur due à un réglage incorrect de l’horloge de l’appareil Lorsque le réglage de l’horloge de votre appareil est incorrect, vous ne pouvez pas appliquer les informations de position correctes aux images. Les informations de position sont appliquées aux images sur la base des informations d’heure des fichiers de journal GPS et de l’horodatage des images. Si les horodatages sont incorrects, vous ne pouvez donc pas faire correspondre correctement les images avec les fichiers de journal GPS. Réglez correctement l’horloge de votre appareil. Reportez-vous au mode d’emploi de votre appareil pour la manière de régler l’horloge.

• Lorsque vous changez le réglage de l’horloge de votre appareil à l’étranger, etc., modifiez l’horodatage des images sur le réglage d’heure du journal GPS au moyen de « Picture Motion Browser ».Préparation

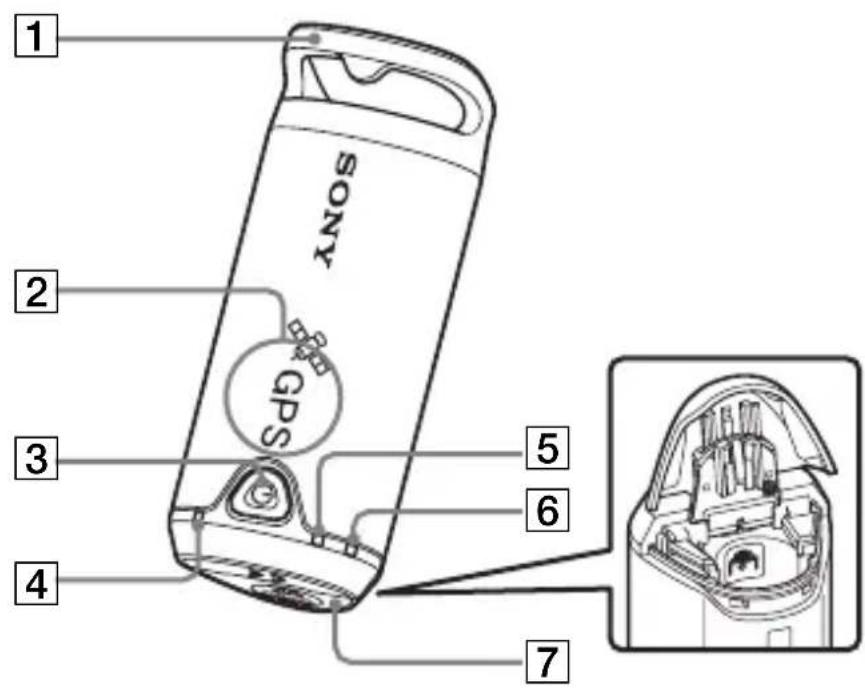

Préparation Identification des pièces

1 Boucle de fixation du mousqueton 2 Partie antenne 3 Touche (Alimentation) 4 Témoin GPS 5 Témoin BATT (Batterie) 6 Témoin MEM FULL (Mémoire pleine) 7 Couvercle de batterie

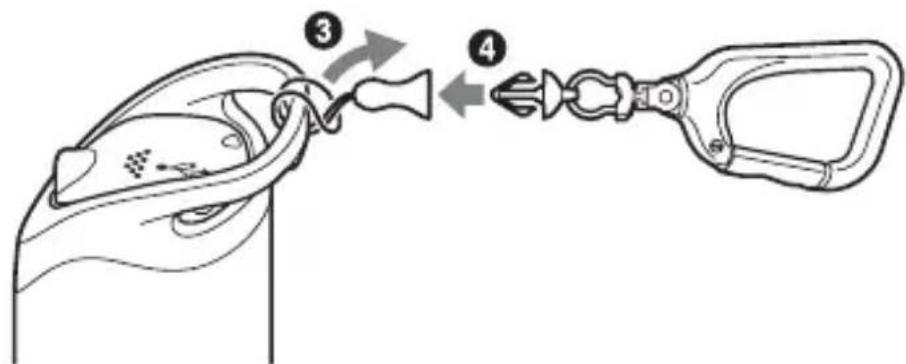

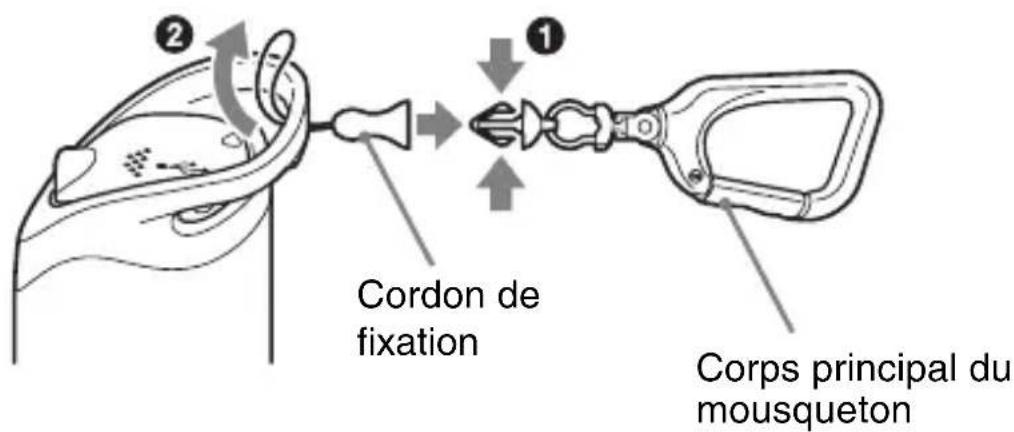

Fixation du mousqueton Mettez en place le mousqueton fourni sur la boucle de fixation de mousqueton de l’unité en procédant comme suit. 1 Détachez le cordon de fixation du corps principal du mousqueton comme illustré ci-dessous (1) et faites passer le cordon dans la boucle de fixation de mousqueton de l’unité (2). 2 Enfilez le cordon de mousqueton par la boucle de mousqueton (3), puis fixez-le au corps principal (4). Cordon de fixation Corps principal du mousquetonPréparation

Mise en place d’une batterie Il est possible d’utiliser les batteries suivantes.

• Pile alcaline LR6 (format AA)*

• Batterie Nickel-Métal Hydride HR6 (format AA) (recommandée pour une utilisation à basse température)

• La durée d’utilisation d’une pile alcaline LR6 (format AA) est plus courte à basse température. 1 Faites glisser le couvercle de batterie. 2 Introduisez une batterie dans l’unité avec son côté + vers le haut.FR

3 Fermez le couvercle de batterie. Pour retirer la batterie Coupez l’alimentation et tenez l’unité avec le couvercle de batterie vers le haut, puis retirez la batterie. Veillez à ne pas laisser tomber la batterie. Autonomie de la batterie (Utilisation à 25 °C (77 °F))

Nous vous recommandons d’utiliser une batterie Nickel-Métal Hydride si vous utilisez l’unité à basse température.

• Il est possible que l’autonomie de la batterie soit différente des durées ci-dessus selon la situation ou les conditions ambiantes. Précautions Il y a un risque de fuite ou d’explosion si vous manipulez incorrectement la batterie. Veillez à respecter les points suivants. – Introduisez une batterie en observant la polarité +/– correcte. – Ne chargez pas une pile sèche. – Retirez la batterie lorsque vous n’utilisez pas l’unité pendant longtemps. Sinon, une fuite de la batterie pourrait se produire. Pile alcaline LR6 (format AA) Sony (non fournie) Batterie Nickel-Métal Hydride HR6 (format AA) Sony (non fournie) environ 10 heures environ 14 heuresUtilisation de l’unité

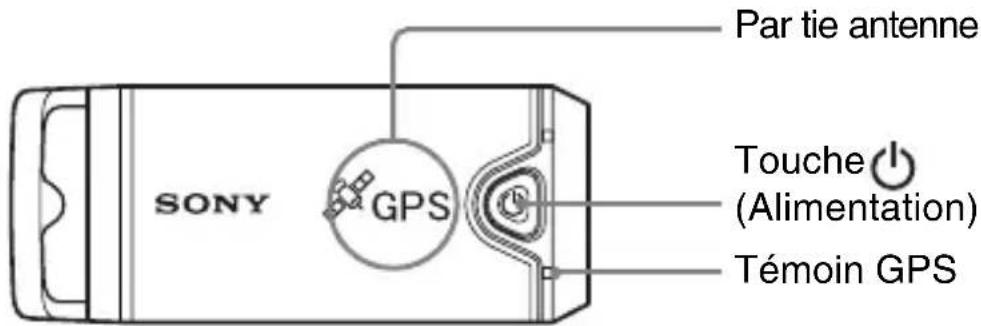

Utilisation de l’unité Enregistrement du journal GPS au moyen de l’unité GPS Cette unité peut enregistrer votre position et l’heure (fichiers de journal GPS) dans la mémoire interne. Lorsque vous mettez l’unité sous tension, la localisation commence et l’enregistrement du journal GPS commence. L’unité localise automatiquement l’emplacement et enregistre la position toutes les quinze secondes après que la localisation commence. 1 Appuyez longuement sur la touche (Alimentation) pour mettre l’unité sous tension. Dirigez la partie antenne de l’unité vers le ciel dans un endroit à ciel ouvert et attendez pendant environ une minute jusqu’à ce que le témoin GPS soit en procédé de localisation.L’état du témoin GPS varie comme illustré ci-dessous selon l’état de fonctionnement de l’unité. Touche (Alimentation) Pendant la localisation* clignote une fois lentement Témoin GPS 2 secondes clignote une fois lentement Pendant l’exploration* clignote deux fois rapidement 1 seconde clignote deux fois rapidement Par tie antenne

• localisation : l’unité localise et enregistre le journal GPS.exploration : l’unité recherche les satellites GPS et l’enregistrement du journal GPS n’a pas commencé.FR

• Lorsque la localisation est difficile et pendant que le témoin GPS est en mode d’exploration, dirigez la partie antenne de l’unité vers le haut et attendez un moment. Si l’unité ne peut pas effectuer la localisation même après une attente de cinq minutes, il est possible que vous vous trouviez dans un endroit où les signaux radio des satellites GPS ne peuvent pas être captés. Changez d’endroit et essayez de nouveau. 2 Prenez des images avec un appareil. 3 Appuyez longuement sur la touche (Alimentation) pour mettre l’unité hors tension après l’avoir utilisée.

• Le journal GPS enregistré dans l’unité est mémorisé comme fichier de journal pendant le temps où l’unité est sous tension. GPSUtilisation de l’unité

• La localisation peut être difficile selon les conditions ambiantes. Vérifiez de temps en temps l’état du témoin GPS.

• Vous pouvez fusionner deux fichiers de journal GPS enregistrés séparément du fait de la mise sous/hors tension de l’unité en un seul fichier à l’aide du logiciel fourni. Les informations de position seront terminées par cette procédure. Notez qu’une fois que vous avez fusionné les fichiers de journal, il n’est pas possible de les séparer. Vérification de la charge de batterie restante

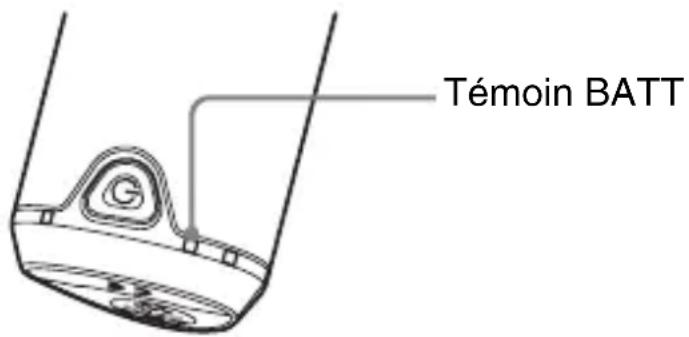

• Vous pouvez vérifier la charge de batterie restante d’après l’état du témoin BATT en appuyant brièvement sur la touche (Alimentation) lorsque l’unité est sous tension. S’allume en vert : 70 % ou plus de charge restante.* Clignote en vert : 20 % à 70 % de charge restante.* Lorsque la charge restante disponible atteint 20 % ou moins, le témoin BATT clignote en rouge. Lorsque la charge restante devient encore plus faible, le témoin BATT clignote plus rapidement et l’unité est désactivée pour la localisation. Remplacez la batterie par une neuve.

• Il se peut que les indications de cette fonction ne soient pas correctes lors de l’utilisation d’une batterie Nickel-Métal Hydride. L’unité consomme plus pendant l’exploration que pendant la localisation. Même si l’unité calcule la charge restante de la batterie et fait clignoter le témoin BATT en rouge pendant l’exploration, vous pourrez peut-être continuer à utiliser l’unité lorsqu’elle passe de l’exploration à la localisation. Témoin BATTFR

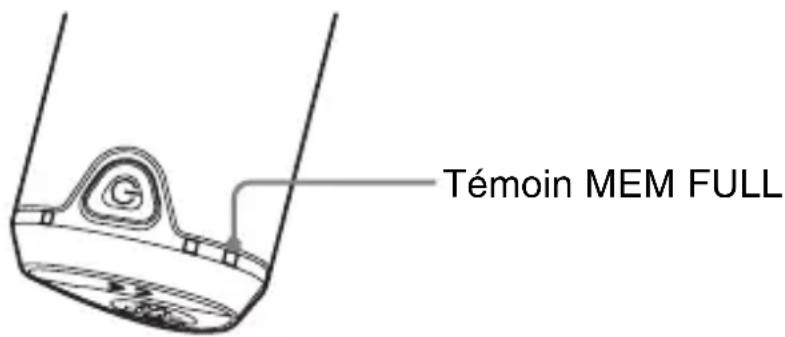

Mémoire d’enregistrement Cette unité peut enregistrer des fichiers de journal GPS pendant jusqu’à environ 360 heures.

• Lorsque la capacité de mémoire interne disponible atteint 10 % ou moins, le témoin MEM FULL clignote en rouge. Lorsque la mémoire interne est pleine, l’alimentation se coupe automatiquement après que le témoin MEM FULL s’allume pendant une minute.

• Si vous appuyez longuement sur la touche CLEAR (page 13) avec un objet à extrémité conique pendant que l’unité est sous tension, tous les fichiers de journal GPS dans la mémoire d’enregistrement sont effacés et l’unité se met automatiquement hors tension. Précautions lors du transport de l’unité

• Lorsque vous transportez l’unité, dirigez et maintenez le côté antenne vers le haut ou vers l’extérieur.

• Vous pouvez utiliser l’unité alors qu’elle est recouverte d’un linge, etc.

• L’unité ne peut pas recevoir de signaux radio lorsqu’elle se trouve dans un sac métallique comme un attaché-case ou lorsqu’elle est recouverte d’un objet métallique.

• N’utilisez pas le mousqueton fourni à d’autres fins. Témoin MEM FULLUtilisation du logiciel

Utilisation du logiciel Utilisation du logiciel fourni Vous pouvez visualiser les fichiers de journal GPS enregistrés dans l’unité sur un ordinateur et vérifier les endroits où vous avez pris les images sur la carte à l’aide du logiciel fourni. Cette section décrit la version anglaise des écrans. Le CD-ROM fourni contient les applications logicielles « GPS Image Tracker » et « Picture Motion Browser ». « GPS Image Tracker » Vous pouvez importer le journal GPS enregistré dans l’unité sur votre ordinateur, visualiser et gérer les fichiers de journal GPS. Vous pouvez appliquer des informations de position aux images que vous avez prises avec votre appareil. « Picture Motion Browser » Vous pouvez organiser des images sur un calendrier par dates de prise de vue sur l’ordinateur pour les visualiser. En utilisant la fonction « Affichage Plan », vous pouvez vérifier, sur la carte, les positions des images fixes comportant des informations de position. Il est aussi possible de retoucher, imprimer des images et de supprimer les informations de position jointes aux images. Environnement matériel et logiciel recommandé L’environnement suivant est recommandé pour utiliser le logiciel fourni. Système d’exploitation (préinstallé) : Microsoft Windows 2000 Professionnel/XP Edition Familiale/XP Professionnel Processeur/Mémoire : Pentium III 500 MHz ou plus rapide/128 Mo ou plus (Pentium III 800 MHz ou plus rapide/256 Mo ou plus recommandé) Disque dur : Espace disque requis pour l’installation – 200 Mo environ Ecran: 1024 × 768 points ou plus, couleur haute définition (couleur 16 bits) ou plusFR

Remarques sur la connexion de l’unité à un ordinateur

• Les opérations ne sont pas garanties pour tous les environnements matériels et logiciels mentionnés ci-dessus.

• Si vous connectez simultanément deux périphériques USB ou plus à un même ordinateur, il se peut que certains d’entre eux, y compris votre appareil, ne fonctionnent pas, selon le type de périphériques USB utilisés.

• Les opérations ne sont pas garanties si vous utilisez un concentrateur USB.

• Lorsque votre ordinateur quitte le mode de veille ou de mise en veille prolongée, il se peut que la communication entre l’unité et l’ordinateur ne soit pas rétablie simultanément.Utilisation du logiciel

Installation du logiciel fourni Installez le logiciel fourni en procédant comme suit.

• Fermez tous les logiciels d’application ouverts.• Ouvrez une session sur l’ordinateur en tant qu’administrateur. Installation de « GPS Image Tracker » et « Picture Motion Browser » 1 Allumez l’ordinateur et introduisez le CD-ROM fourni dans le lecteur de CD-ROM. L’écran « Choose Setup Language » (Choisissez la langue d’installation) apparaît.• Si cet écran n’apparaît pas, double-cliquez sur [My Computer] (Poste de travail) t [SONYPICTUTIL].FR

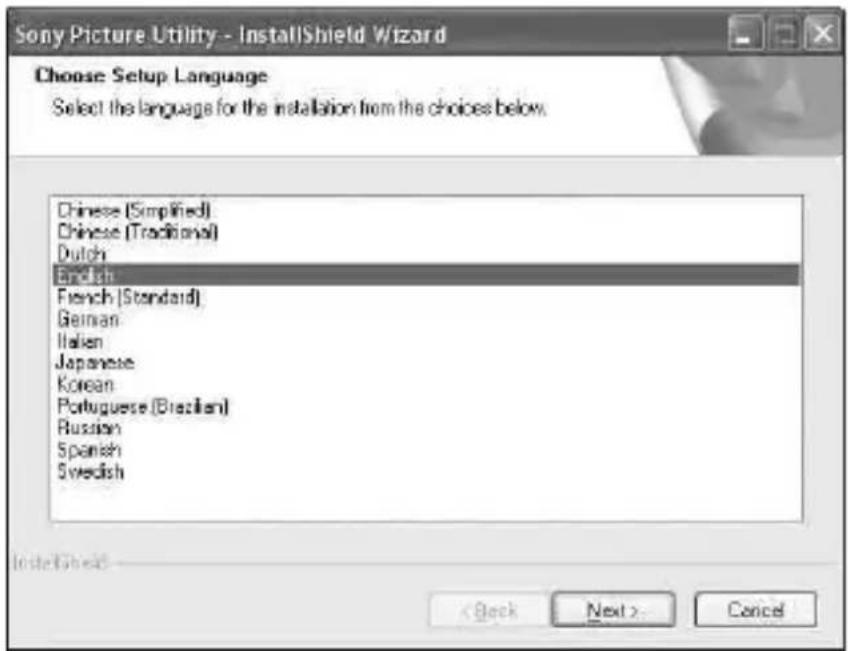

2 Sélectionnez la langue désirée, puis cliquez sur [Next] (Suivant). L’écran « License Agreement » (Contrat de licence) apparaît. Lisez attentivement ce contrat. Si vous acceptez les termes de ce contrat, cliquez sur le bouton à côté de [I accept the terms of the license agreement] (J’accepte les termes du contrat de licence), puis cliquez sur [Next] (Suivant). 3 Suivez les instructions à l’écran pour terminer l’installation.

• Lorsque le message de confirmation de redémarrage apparaît, redémarrez l’ordinateur en suivant les instructions à l’écran.

• Il se peut que DirectX soit installé selon l’environnement système de votre ordinateur. 4 Retirez le CD-ROM après l’installation.Utilisation du logiciel

Importation d’images vers votre ordinateur pour les visualiser sur la carte Suivez les étapes ci-dessous pour importer des images, appliquer les informations de position aux images et vérifier les informations de position des images sur la carte. Etape 1 : Connectez l’appareil à l’ordinateur et importez les images à l’aide du logiciel fourni, « Picture Motion Browser » (page 25). Etape 2 : Connectez l’unité à l’ordinateur et importez les fichiers de journal GPS vers le logiciel fourni, « GPS Image Tracker ». Appliquez des informations de position aux images importées à l’aide de « GPS Image Tracker » (page 29). Etape 3 : Vous pouvez vérifier les informations de position des endroits où vous avez pris les images sur la carte au moyen de la fonction « Affichage Plan » de « Picture Motion Browser » (page 32).

• Pour plus de détails sur les logiciels, reportez-vous aux fichiers d’aide de « GPS Image Tracker » et « Picture Motion Browser ».

• Pour plus de détails sur le logiciel, reportez-vous aux fichiers d’aide de « Picture Motion Browser ». 1 Lancez « Picture Motion Browser » sur l’ordinateur. Double-cliquez sur l’icône (Picture Motion Browser) sur le bureau. Ou, depuis le menu Démarrer : Cliquez sur [Start] t [All Programs] (sous Windows 2000, [Programs] (Programmes)) t [Sony Picture Utility] (Utilitaire Picture Sony) t [Picture Motion Browser]. Etape 1 : Importation d’images vers l’ordinateur à l’aide de « Picture Motion Browser »FR

2 Vérifiez que « Media Check Tool »* fonctionne. Cherchez l’icône (Media Check Tool) dans la barre des tâches.

• « Media Check Tool » est un programme qui détecte automatiquement et importe des images lorsqu’un « Memory Stick » est introduit ou lorsque l’appareil est connecté.

• S’il n’y a pas d’icône : Cliquez sur [Start] t [All Programs] (sous Windows 2000, [Programs]) t [Sony Picture Utility] t [Tools] t [Media Check Tool]. 3 Connectez l’appareil et l’ordinateur par une connexion USB. Après que l’appareil a été détecté automatiquement, l’écran [Import Images] s’affiche.

• Sous Windows XP, si l’Assistant de lecture automatique apparaît, fermez-le.Utilisation du logiciel

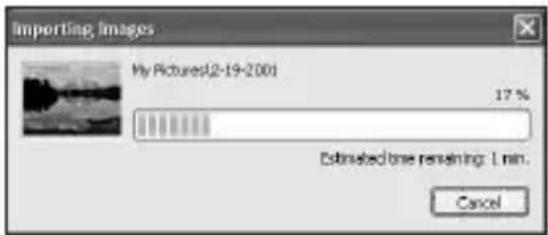

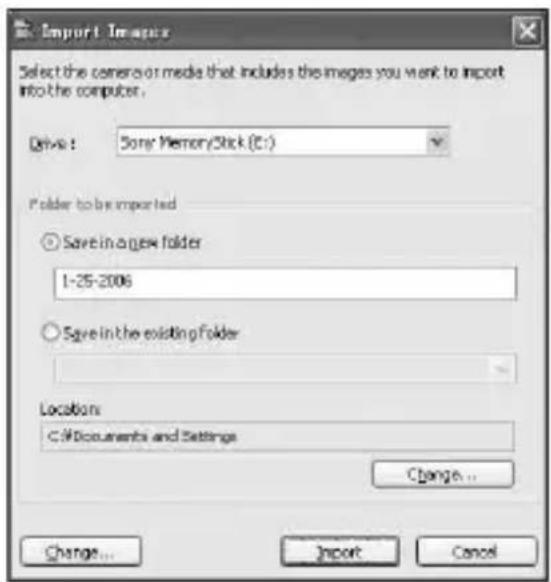

4 Importez les images. Pour commencer l’importation d’images, cliquez sur le bouton [Import]. Les images sont importées, par défaut, dans un dossier créé dans « My Pictures » dont le nom est la date d’importation. Pour changer le « Folder to be imported », choisissez [Import Settings]

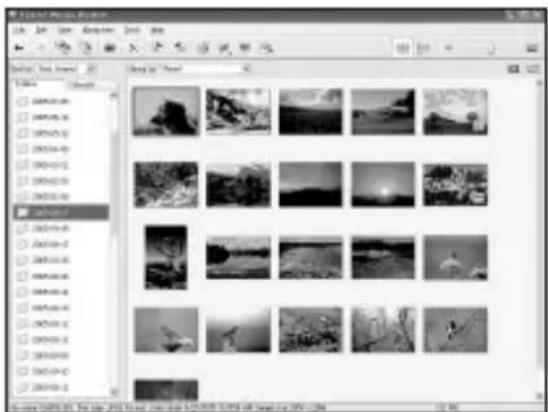

[Location for Imported Images] dans le menu [File]. 5 Vérifiez les images importées. Lorsque l’importation est terminée, « Picture Motion Browser » démarre. Des vignettes des images importées s’affichent.

• Le dossier « My Pictures » est défini comme dossier par défaut dans « Viewed folders ».

• Vous pouvez double-cliquer sur une vignette pour afficher cette image toute seule. Préparation des images enregistrées dans l’ordinateur pour la visualisation Pour les visualiser, enregistrez le dossier qui contient les images comme l’un des « Viewed folders ».FR

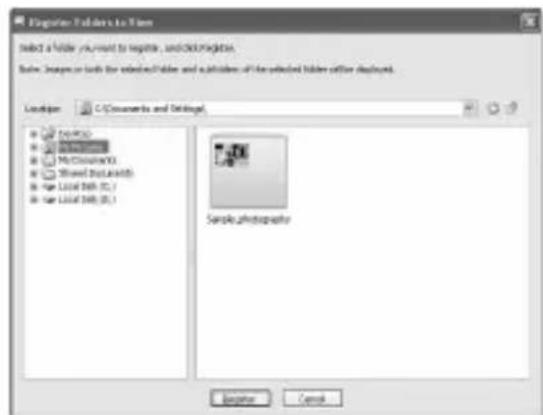

1 Cliquez sur l’icône sur l’écran principal ou choisissez [Register Folders to View] dans le menu [File]. L’écran de réglages pour l’enregistrement de « Viewed folders » s’affiche. 2 Spécifiez le dossier contenant les images à importer pour enregistrer le dossier comme l’un des « Viewed folders ». 3 Cliquez sur [OK]. Les informations d’image sont enregistrées dans la base de données.

• Les images dans des sous-dossiers de « Viewed folders » sont également enregistrées.Utilisation du logiciel

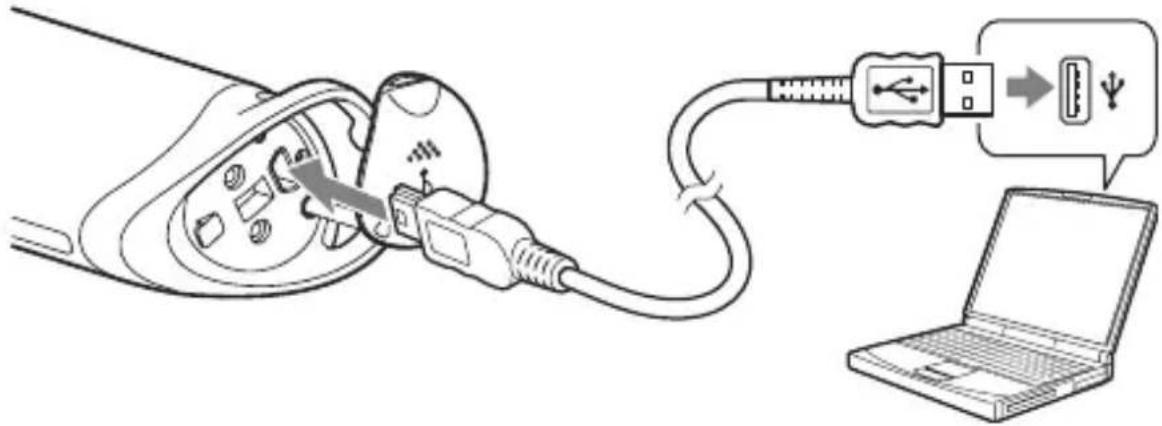

Connectez l’unité à l’ordinateur et importez les fichiers de journal GPS vers le logiciel fourni, « GPS Image Tracker ». Vous pouvez alors appliquer les informations de position aux images importées.

• Pour plus de détails sur le logiciel, reportez-vous aux fichiers d’aide de « GPS Image Tracker ».

• Lors de la connexion de l’unité à l’ordinateur, une batterie est inutile car l’alimentation est fournie par l’ordinateur. 1 Lancez le logiciel « GPS Image Tracker ». Double-cliquez sur l’icône sur le bureau, ou cliquez sur [Start] (Démarrer) t [All Programs] (Tous les programmes) (sous Windows 2000, [Programs] (Programmes)) t [Sony Picture Utility] (Utilitaire Picture Sony) t [GPS Image Tracker]. 2 Connectez l’unité à l’ordinateur. Ouvrez le couvercle de prise comme illustré ci-dessous et connectez l’unité contenant les fichiers de journal GPS à l’ordinateur au moyen du câble USB fourni. Remarque L’écran du disque amovible peut apparaître ; veillez à ne pas mettre à jour les données dans le dossier GPS. Etape 2 : Application des informations de position aux images au moyen de « GPS Image Tracker »FR

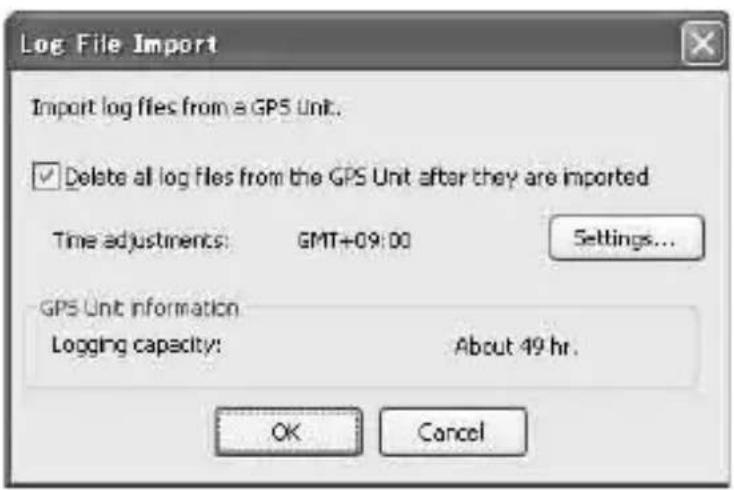

3 Importez les fichiers de journal GPS. Cliquez sur [OK] dans la fenêtre « Log File Import » (Importer fichier journal). 4 Annulez la connexion USB. 1 Double-cliquez sur dans la barre des tâches. 2 Cliquez sur (USB Mass Storage Device = Périphérique de stockage de masse USB) t [Stop] (Arrêter). 3 Confirmez le périphérique dans la fenêtre de confirmation, puis cliquez sur [OK]. 4 Cliquez sur [OK]. L’unité est déconnectée de l’ordinateur.

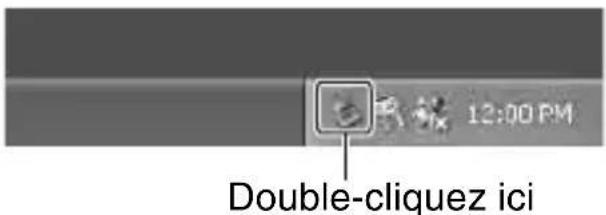

• Sous Windows XP, l’étape 4 est inutile. Double-cliquez iciUtilisation du logiciel

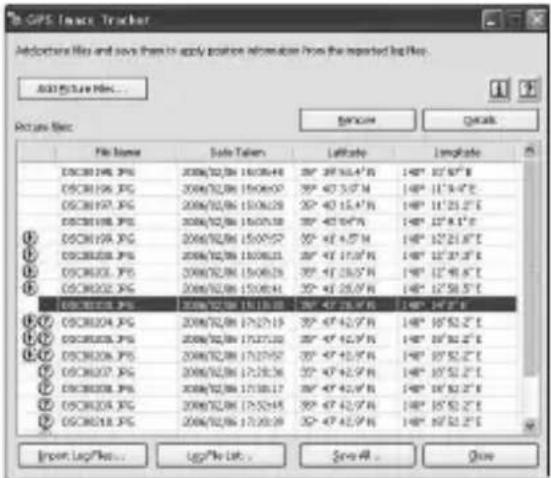

5 Ajoutez des images et appliquez des informations de position aux images. Cliquez sur [Add Picture Files…] (Ajouter fichiers image…) dans la fenêtre principale et spécifiez les fichiers d’image enregistrés sur l’ordinateur pour importer les fichiers. Cliquez sur [Save All…] (Enregistrer tout…) pour enregistrer les images fixes avec des informations de position ajoutées. Si les images sont correctement enregistrées, elles sont supprimées de la liste dans la fenêtre principale.FR

1 Lancez « Picture Motion Browser » sur l’ordinateur. Double-cliquez sur l’icône (Picture Motion Browser) sur le bureau. Ou, depuis le menu Démarrer : Cliquez sur [Start] t [All Programs] (sous Windows 2000, [Programs] (Programmes)) t [Sony Picture Utility] (Utilitaire Picture Sony) t [Picture Motion Browser]. 2 Sélectionnez les images fixes que vous voulez afficher sur la carte. Sur l’« Affichage Plan », vous ne pouvez afficher que des images fixes avec informations de position, indiquées par des vignettes portant l’icône . 3 Cliquez sur l’icône . La fenêtre principale « Affichage Plan » s’affiche. Vous pouvez également lancer le programme en cliquant avec le bouton droit de la souris sur une image fixe dans la zone d’affichage d’image de « Picture Motion Browser » puis en sélectionnant [Affichage Plan] dans le menu affiché. Il est en outre aussi possible d’ajouter et d’afficher des images fixes avec informations de position en les glissant-déplaçant vers la fenêtre principale « Affichage Plan ». Etape 3 : Vérification de vos images sur la carte à l’aide de « Picture Motion Browser »

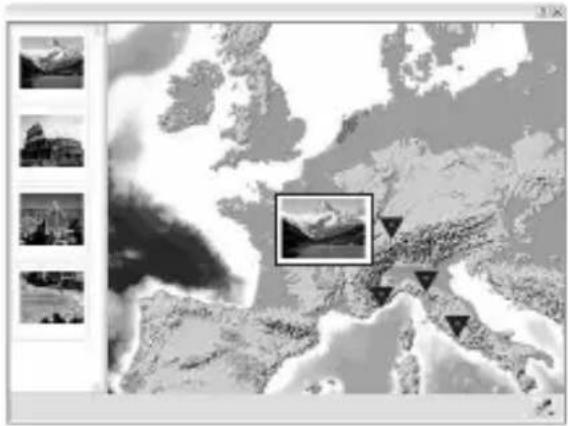

• La carte ci-dessus est une image type.Utilisation du logiciel

Pour supprimer les informations de position Vous pouvez supprimer les informations de position d’images en contenant. Suivez les étapes ci-dessous pour supprimer les informations de position. 1 Lancez « Picture Motion Browser » sur l’ordinateur. 2 Sélectionnez l’image fixe, avec l’icône sur sa vignette, dont vous voulez supprimer les informations de position et cliquez avec le bouton droit de la souris sur celle-ci. Le menu s’affiche. 3 Cliquez sur [Delete Position Information]. Les informations de position sont supprimées. Support technique Des informations complémentaires sur ce produit et des réponses à des questions fréquemment posées sont disponibles sur le site Internet d’assistance Client Sony. http://www.sony.net/FR

Informations complémentaires Dépannage Si vous rencontrez un problème lors de l’utilisation de l’unité, reportez- vous au tableau suivant pour remédier au problème. S’il persiste, contactez votre distributeur Sony ou centre de service après-vente local Sony. Un fichier de journal enregistré manque.

• Il se peut que vous ayez utilisé l’unité dans des endroits où l’unité GPS ne peut pas localiser. Evitez d’utiliser l’unité dans des endroits comme dans des tunnels, des lieux souterrains ou au milieu d’obstructions comme de hauts bâtiments ou des arbres. L’unité ne peut pas recevoir de signaux radio de satellites GPS.

• Il se peut que vous vous trouviez dans un endroit où les signaux radio de satellites GPS ne peuvent pas être captés. Evitez d’utiliser l’unité dans des endroits comme dans des tunnels, des lieux souterrains ou au milieu d’obstructions comme de hauts bâtiments ou des arbres. Il faut beaucoup de temps pour recevoir des signaux radio de satellites GPS.

• La localisation de l’endroit peut prendre longtemps selon les positions des satellites GPS. Reportez-vous à « Qu’est-ce que le GPS ? » à la page 10 pour plus de détails. Vous appuyez sur la touche (Alimentation), mais l’unité ne se met pas sous tension.

• Un mauvais contact entre le couvercle de batterie et la batterie est possible. Ouvrez le couvercle de batterie et remettez en place la batterie.

• Vous avez peut-être utilisé une batterie à faible charge restante. Remplacez la batterie par une neuve.

• Il est possible que la batterie ne soit pas correctement en place. Mettez une batterie correctement en place conformément aux procédures de « Mise en place d’une batterie » (page 15).Informations complémentaires

Votre ordinateur ne reconnaît pas l’unité.

• Il se peut que votre ordinateur ne reconnaisse pas correctement l’unité parce que vous avez connecté l’unité et l’ordinateur avec le câble USB avant de démarrer l’ordinateur. Débranchez le câble USB, redémarrez l’ordinateur, puis reconnectez le câble USB. Les images ne s’affichent pas à la position correcte (l’erreur de localisation est importante).

• Il se peut que vous n’appliquiez pas les informations de position correctes aux images dans les cas suivants (page 12). – Le réglage de l’horloge de l’appareil est incorrect. Vous pouvez changer la date et l’heure de vos images au moyen de « Picture Motion Browser ». Réglez correctement la date et l’heure, puis faites de nouveau correspondre les images et les fichiers de journal GPS. Pour plus de détails sur le changement de date et d’heure, reportez- vous aux fichiers d’aide de « Picture Motion Browser ». – Le paramètre de réglage d’heure (fuseau horaire ou heure d’été) est incorrect. Utilisez « GPS Image Tracker » pour spécifier correctement le réglage d’heure du fichier de journal GPS, puis faites de nouveau correspondre les images et les fichiers de journal GPS. Pour plus de détails sur le logiciel, reportez-vous aux fichiers d’aide de « GPS Image Tracker ». – Le fichier de journal GPS n’a pas été enregistré lors de la prise d’images. – Il existe une certaine limite à la précision des informations de position appliquées par « GPS Image Tracker » du fait des raisons suivantes.

• Cette unité enregistre des informations de position toutes les quinze secondes. Si vous avez pris une image à un moment autre que lorsque l’unité enregistre votre position, une position approximative est calculée par estimation.

• L’unité GPS elle-même comporte une erreur de localisation. Dans des endroits entourés de grands bâtiments, etc., la précision de la localisation peut se détériorer.FR

Spécifications Alimentation Pile alcaline LR6 (format AA) ou batterie Nickel-Métal Hydride HR6 (format AA) × 1 (l’alimentation est fournie par le bus USB pendant la connexion USB.) Consommation électrique Environ 0,3 W (fonctionnement sur batterie) Durée d’autonomie sur une batterie (utilisation à 25 °C (77 °F)) Environ 10 heures (lors de l’utilisation d’une pile alcaline LR6 (format AA) Sony), Environ 14 heures (Lors de l’utilisation d’une batterie Nickel-Métal Hydride HR6 (format AA) Sony) La durée d’autonomie peut différer selon la situation ou les conditions ambiantes. Fréquence de réception 1 575,42 MHz (bande L1, code C/A) Méthode de réception Localisation « tout en vue » 12 canaux Sensibilité de réception −150 dBm ou moins (moyenne, pendant la localisation) Interface USB 2.0 pleine vitesse Capacité de mémoire Environ 31 Mo Intervalle de journalisation Environ 15 secondes Température de fonctionnement Environ 0 à 40 °C (32 à 104 °F) Température de stockage Environ −20 à +60 °C (−4 à +140 °F) Dimensions Environ 87 mm × 36 mm × 36 mm (3

Poids Environ 55 g (2 oz) (batterie non comprise) Format d’image pris en charge Fichier de format JPEG compatible avec Exif 2.1 ou ultérieur (La garantie ne s’applique pas aux photos qui ne sont pas prises avec des appareils Sony.) Articles inclus

• Disque d’installation de « GPS Image Tracker » et « Picture Motion Browser »

• Jeu de documents imprimés La conception et les spécifications peuvent être modifiées sans préavis. Marques commerciales
