IC8 - Formateur de vélo d'intérieur Schwinn - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Résistance magnétique, 100 niveaux de résistance, volant d'inertie de 18 kg
Dimensions	Longueur : 122 cm, Largeur : 53 cm, Hauteur : 130 cm
Poids maximal utilisateur	136 kg
Écran	Écran LCD affichant la vitesse, la distance, le temps, les calories et la fréquence cardiaque
Connectivité	Compatible avec les applications de fitness via Bluetooth
Utilisation	Idéal pour un entraînement à domicile, ajustement facile de la selle et du guidon
Maintenance	Vérifier régulièrement les vis et les boulons, nettoyer le cadre après utilisation
Sécurité	Utiliser des chaussures de sport appropriées, ne pas dépasser le poids maximal recommandé
Informations générales	Garantie de 2 ans, assemblage requis, instructions incluses dans le manuel

FOIRE AUX QUESTIONS - IC8 Schwinn

Comment assembler le Schwinn IC8 ?

Veuillez suivre le manuel d'instructions inclus dans l'emballage. Assurez-vous de bien serrer toutes les vis et de vérifier que toutes les pièces sont correctement installées.

Comment régler la résistance sur le Schwinn IC8 ?

Utilisez le levier de résistance situé sur le guidon pour ajuster le niveau de résistance. Tournez-le vers la droite pour augmenter la résistance et vers la gauche pour la diminuer.

Mon écran d'affichage ne s'allume pas, que faire ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Si l'écran ne s'allume toujours pas, essayez de réinitialiser l'appareil en débranchant et rebranchant le cordon d'alimentation.

Comment régler la hauteur de la selle et du guidon ?

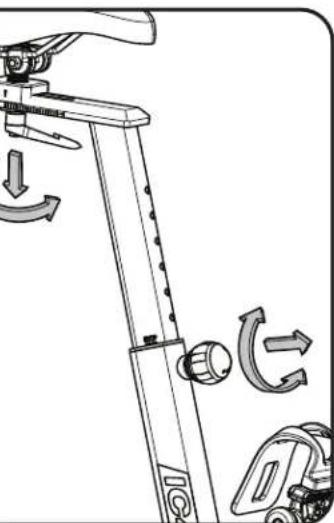

Pour régler la hauteur de la selle, déverrouillez le bouton de réglage, ajustez la selle à la hauteur souhaitée, puis verrouillez le bouton. Répétez le processus pour le guidon.

Est-ce que le Schwinn IC8 est compatible avec des applications de fitness ?

Oui, le Schwinn IC8 est compatible avec des applications de fitness comme Zwift et Peloton. Assurez-vous de connecter votre appareil via Bluetooth.

Comment entretenir le Schwinn IC8 ?

Pour entretenir votre vélo, nettoyez régulièrement les surfaces avec un chiffon doux et de l'eau savonneuse. Vérifiez également les boulons et les vis pour vous assurer qu'ils sont bien serrés.

Quel est le poids maximum supporté par le Schwinn IC8 ?

Le Schwinn IC8 peut supporter un poids maximum de 136 kg.

Y a-t-il une garantie sur le Schwinn IC8 ?

Oui, le Schwinn IC8 est généralement couvert par une garantie limitée de 2 ans pour le cadre et d'un an pour les pièces. Consultez le manuel pour plus de détails.

Comment régler le pédalage si je ressens des vibrations ?

Vérifiez que les pédales sont correctement fixées et que le vélo est sur une surface plane. Si le problème persiste, examinez les roues et les ajustements de la résistance.

Comment connecter le Schwinn IC8 à un casque Bluetooth ?

Accédez aux paramètres Bluetooth de votre casque et mettez-le en mode d'appairage. Ensuite, activez le Bluetooth sur le Schwinn IC8 et sélectionnez votre casque dans la liste des appareils disponibles.

MODE D'EMPLOI IC8 Schwinn

Entraînement avec d'autres appli fitness/d'entraînement physique

Cet appareil est équipé de la connectivité Bluetooth et peut être utilisé avec les solutions de divers partenaires numériques. Pour connaître les partenaires pris en charge, consultez :

Précautions de sécurité 3

Étiquettes d'accrochage/Numéro de série 5

Descriptif/Spécifications 6

Avant l'assemblage 6

Pièces 7

Visserie 8

Outils 8

Assemblage 9

Installation des cales (taquets) 13

Comment déplacer et ranger la machine 14

Mise à niveau de la machine 14

Caractéristiques 15

Arrêt d'urgence 16

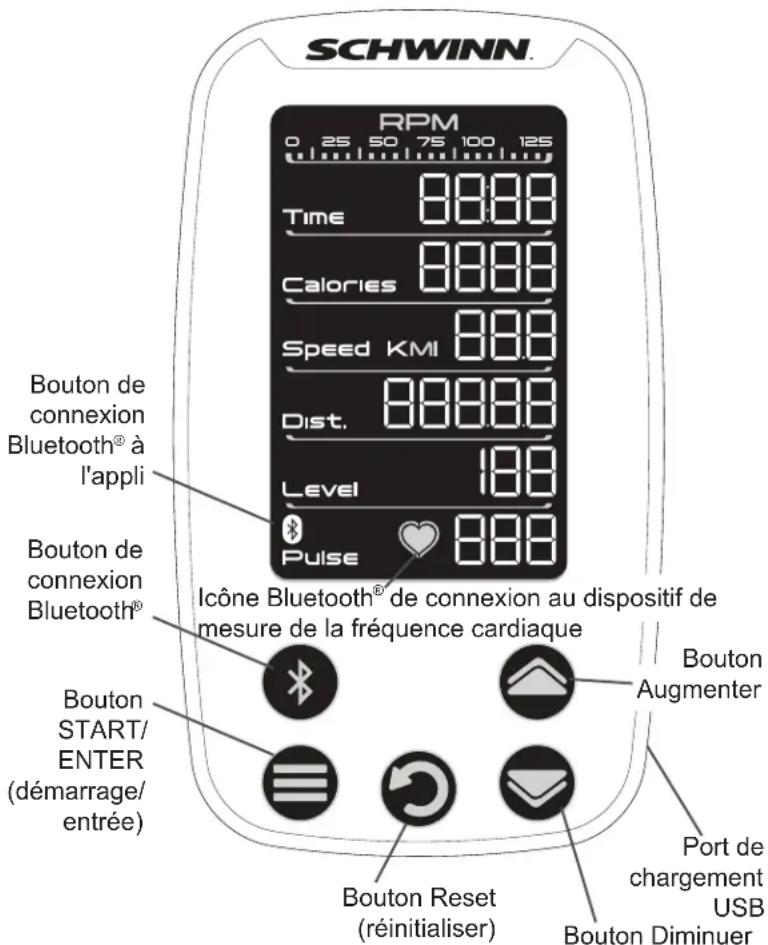

Caractéristiques de la console 16

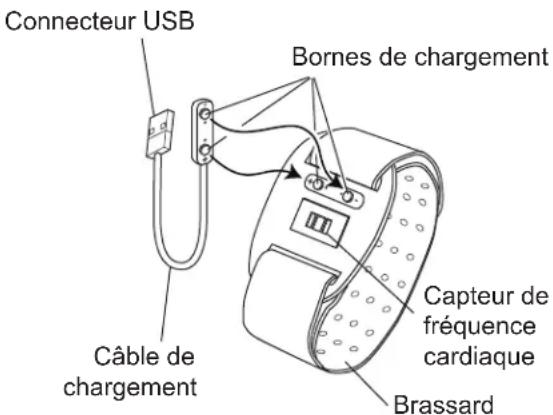

Contrôle à distance de la fréquence cardiaque 17

Cales (taquets) 18

Fonctions 19

Réglages 19

Verrouillage avantageusement 22

Mode Power Up (actif) 22

Mode Edit (modifier) 22 Pause ou arrêt 22

Modification des unités de mesure (affichage métrique/anglais) 22

Entretien 23

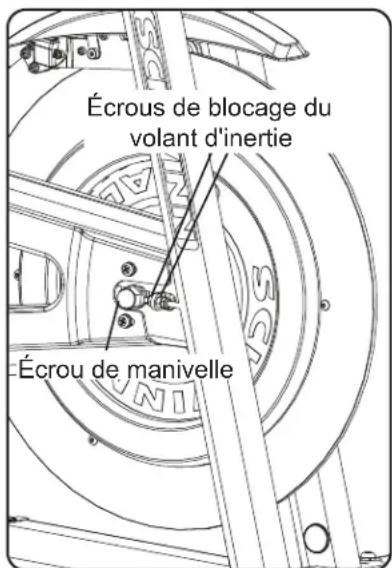

Vérification de la tension de la courroie 23

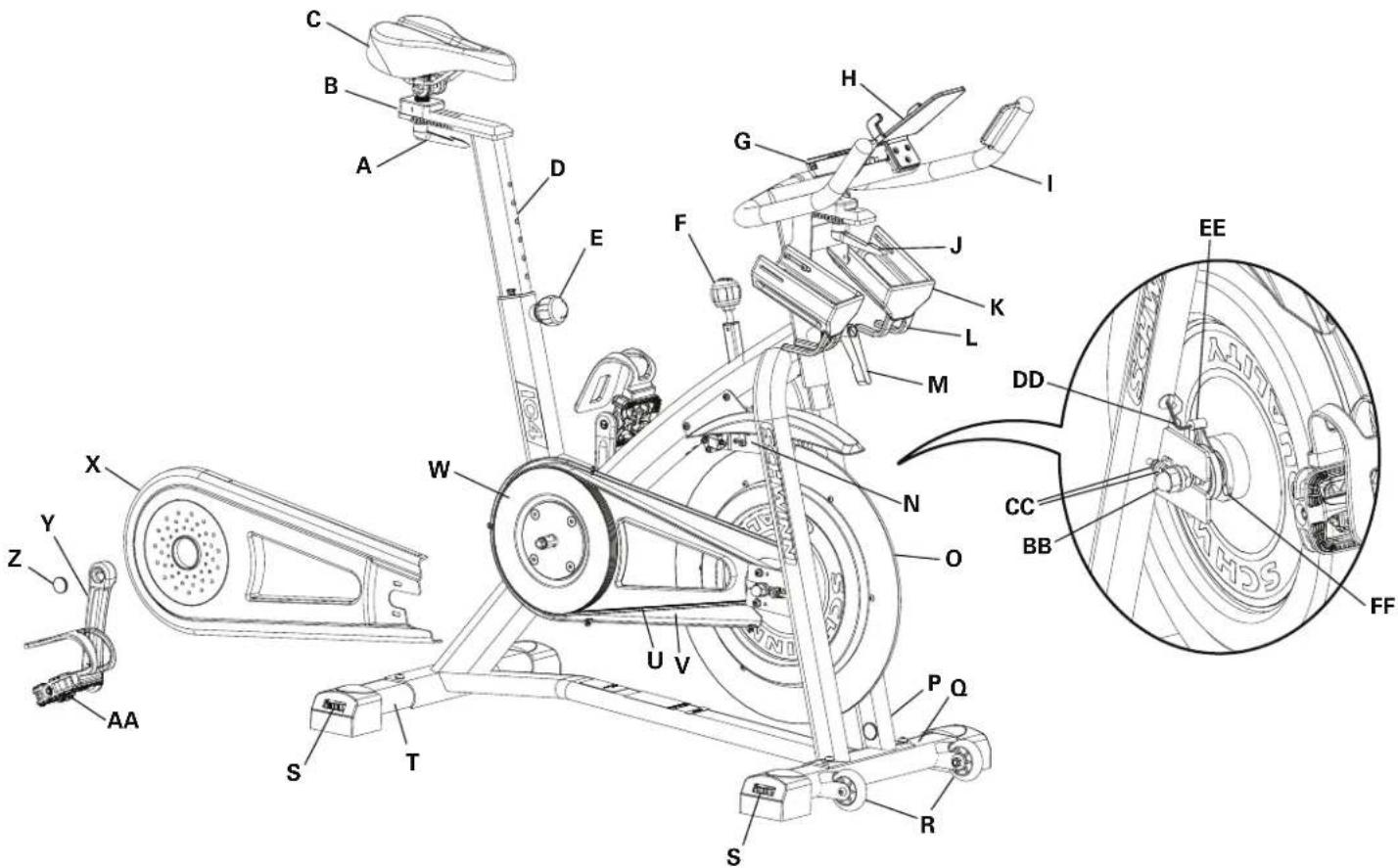

Pièces de maintenance 24

Dépannage 25

Garantie (États-Unis/Canada uniquement) 27

Pour valider la prise en charge de la garantie, conservez votre preuve d'achat originale et enregistrez les informations suivantes :

Numéro de série

Date d'achat

Achat depuis les États-Unis/le Canada : Pour enregistrer la garantie de votre produit, allez à : www.SchwinnFitness.com/register

ou composez le 1 [phone].

Achat hors des États-Unis/du Canada : Pour enregistrer la garantie de votre produit, contactez votre distributeur local.

Pour tout problème ou question quant à votre appel ou à sa garantie, contactez your distributeur local. Pour trouver votre distributeur local, consultez: www.nautilusinternational.com ou www.nautilus.cn

Nautilus, Inc., 5415 Centerpoint Parkway, Groveport, OH 43125 USA, www.NautilusInc.com - Service clients/à la clientèle : Amérique du Nord [phone], [e-mail] | Nautilus (Shanghai) Fitness Equipments Co, Ltd, Room 1701 &1702, 1018 Changning Road, Changning District, Shanghai, Chine 200042, www.nautilus.cn - 86 21 6115 9668 | Hors des É.-U.

www.nautilusinternational.com | Imprimé en Chine | © 2019 Nautilus, Inc. | Schwinn, le logo Schwinn Quality, Nautilus et Bowflex sont des marques commerciales appartenant à ou sous-utilisées en vertu d'une licence de Nautilus, Inc., qui sont enregistrées ou autrement protégées par le droit commun aux États-Unis et dans d'autres pays. La marque verbale Bluetooth® et les logos sont des marques commerciales détenues par Bluetooth SIG, Inc. Toute utilisation de ces dernières par Nautilus, Inc. s'effectue sous ou en vertu d'une licence.

L'utilisation d'un appareil électrique impose le respect des précautions de base suivantes :

Ce logo indique un danger potentiel pouvant engendrer des blessures graves, voire la mort.

Veuillez suivre les recommandations ci-après :

Lisez les étiquettes d'avertissement apposées sur la machine.

Prenez connaissance des instructions d'assemblage. Prenez connaissance du manuel dans sa totalité et conservez-le pour référence future.

• Éloignez les tiers et les enfants de la machine lors de son assemblage.
• Ne connectez pas le bloc d'alimentation à la machine sans y avoir été invité.
• Afin de réduire le risque de choc électrique ou d'une utilisation non supervisée de la machine, débranchez toujours l'adaptateur secteur/c. a. de la prise murale et/ou de la machine, puis attendez 5 minutes avant toute opération de nettoyage, d'entretien et de réparation. Placez l'adaptateur AC dans un endroit sûr.
• N'assemblez pas la machine à l'extérieur ou dans un environnement humide. Effectuez l'assemblage dans un espace de travail approprié, loin du passage des tiers.
• Certains composants sont lourds ou difficiles à manier. Demandez l'aide d'une deuxième personne pour leur assemblage. Ne réalisez pas seul des opérations qui demandent l'intervention de deux personnes.
• Installez cette machine sur une surface plane, horizontale et solide.
• Ne modifiez pas l'assemblage ni les fonctionnalités de la machine. Vous pourriez en effet en compromettre la sécurité et en annuler ainsi la garantie.
• N'utilisez que des pièces de rechange et des accessoires fournis par Nautilus. La non-utilisation de pièces de rechange d'origine peut occasionner des risques pour les utilisateurs, empêcher le fonctionnement correct/approprié de la machine ou en annuler la garantie.
• N'utilisez pas la machine et ne la mettez pas en service avant d'avoir terminé son assemblage et son inspection, afin de garantir des performances correctes et un rendement approprié et en accord avec ce manuel.
• Lisez la totalité du manuel fourni avec la machine avant son utilisation et conservez-le pour référence future. Suivez les instructions de montage dans l'ordre où elles vous sont données. Un montage incorrect peut en effet engendrer des blessures ou un mauvais fonctionnement de la machine. Raccordez cet appareil à une prise mise à la terre. Le cordon de l'adaptateur AC doit être maintenu éloigné de toute source de chaleur et des surfaces chauffées. CONSERVEZ PRECIEUSEMENT CES INSTRUCTIONS!

Avant d'utiliser cette machine, veuillez suivre les recommandations ci-après :

Prenez connaissance du manuel dans sa totalité et conservez-le pour référence future.

Lisez les étiquettes d'avertissement apposées sur la machine. Si les autocollants d'avertissement se décollent, deviennent illisibles ou tombent, remplacez-les. Si vous avez acheté cet appareil aux États-Unis/au Canada, contactez le service client/à la clientèle qui vous en fournira de nouveaux. Si vous l'avez acheté en dehors des États-Unis/du Canada, contactez votre distributeur local.

• Les enfants ne doivent pas être laissés sans surveillance sur ou à proximité de la machine. Les pièces mobiles et les fonctionnalités de l'appareil peuvent représenter un danger pour les plus jeunes.
• Cet appareil n'est pas destiné aux enfants de moins de 14 ans.
• Consultez un médecin avant de commencer l'entraînement. Arrêtez l'exercice si vous ressentez l'un des signes suivants : douleur ou geni thoracique, étourdissement. Consultez un médecin avant de reprendre tout entraî
• èce mal fixée et tout signe d'usure. N'utilisez pas votre appareil si ce dernier n'est pas en parfait état. Portez une attention toute particulière à la selle, aux pédales et au pédalier. Si vous avez acheté l'appareil aux États-Unis/au Canada, contactez le service clients/à la clientèle pour savoir comment effectuer les réparations. Si vous l'avez acheté en dehors des États-Unis/du Canada, contactez votre distributeur local pour savoir comment effectuer les réparations.
• Cette machine ne doit être utilisée qu’avec le bloc d'alimentation fourni ou avec un bloc de remplacement fourni par Nautilus, Inc.
• Poids maximal de l'utilisateur : 150 kg (330 lb). Les personnes dont le poids est supérieur ne doivent pas utiliser la machine.
• Cette machine est destinée à un usage exclusivement personnel. Il ne doit pas être installé ni utilisé dans des infrastructures commerciales ou institutionnelles, comme les clubs de gym, entreprises, clubs, centres de remise en forme et toute entité publique ou privée mettant des appareils à disposition de ses membres, clients, employés ou affiliés.
• Ne portez pas de vêtements trop lâches ni de bijoux. Cette machine est pourvue de parties/pièces mobiles. Ne placez pas vos doigts ni d'objets quelconques dans les pièces mobiles.
• Portez toujours des chaussures de sport à semelles de caoutchouc ou des chaussures de cyclisme à cales lorsque vous utilisez cette machine. N'utilisez pas la machine pieds nus, ni chaussettes.
• Installez et faites fonctionner cette machine sur une surface plane et solide.
• Attendez que les pédales soient à l'arrêt complet pour descendre de l'appareil.
• Stabilisez les pédales avant de vous positionner sur celles-ci. Soyez toujours prudent lorsque vous montez et descendez de la machine.
• Débranche toute source d'alimentation avant d'effectuer des opérations d'entretien.
• N'utilise pas la machine à l'extérieur ou dans un environnement humide. - Vérifie que les pédales sont toujours propres et sèches.

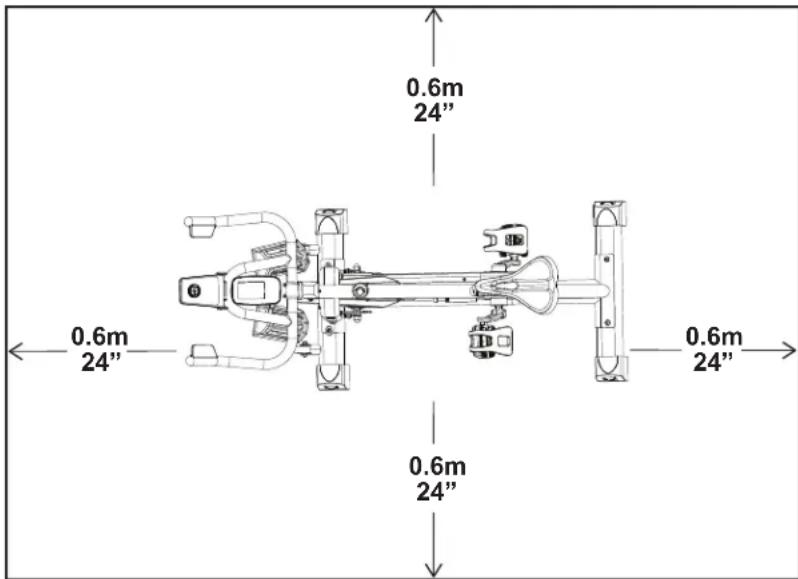

• Prévoyez un espace de 0,6 m (24"/po) tout autour de la machine. Il s'agit de la distance de sécurité recommandée pour accéder à la machine et passer à proximité. Cet espace permet également à l'utilisateur de descendre dans les situations d'urgence. Demandez à votre entourage de ne pas s'approcher de la machine quand vous utilisez cette dernière.
• Évitez de vous entraîner de manière excessive. Respectez les instructions détaillées dans ce manuel.
• Exécutez toutes les procédures d'entretien régulières et périodiques recommandées dans le manuel d'utilisation. Veillez à ne pas laisser tomber ni introduire d'objets dans les ouvertures de l'appareil. Veillez à bien régler le matériel ajustable. Assurez-vous que ce dernier ne gêne pas l'utilisateur. S'entraîner sur cette machine suppose coordination et équilibre. Prévoyez que des modifications de la vitesse et de la résistance sont possibles en cours d'entraînement. Veillez à éviter toute perte d'équilibre, cause éventuelle de blessures.
• Pour ranger la machine en toute sécurité, débranchez l'alimentation électrique et placez-la dans un endroit sûr. Serrez le frein d'urgence/la molette d'ajustement de la résistance comme décrit jusqu'à ce que le volant d'inertie soit bloqué. Rangez la machine à l'écart des enfants et des animaux.
• Cette machine n'est pas destinée aux personnes (y compris les enfants) représentant des limitations ou handicaps fonctionnels, des capacités physiques, sensorielles ou mentales réduites, ou encore un manque d'expérience ou de connaissance, sauf dans le cadre d'une supervision ou d'instructions concernant l'utilisation de l'appareil, dispensées par une personne responsable de leur sécurité.
• Ce vélo ne peut donc pas arrêter les pédales indépendamment du volant d'inertie. Pour ralentir et vous arrêter, vous devez réduire la vitesse du volant d'inertie et des pédales. Attendez que les pédales soient à l'arrêt complet pour descendre de l'appareil. Veillez à ne pas laisser les pédales en mouvement vous heurter les mollets.
• Les enfants ne doivent pas jouer avec l'appareil et doivent faire l'objet d'une surveillance lorsqu'ils se trouvent à proximité.

Avertissement :

• Cette machine peut occasionner des blessures graves, voire mortelles, si elle n'est pas utilisée avec la plus grande précaution.
• Éloignez les enfants et les animaux domestiques de votre appareil.
• Lisez les étiquettes de mise en garde apposées sur la machine.
• Référez-vous au manuel d'utilisation pour prendre connaissance des consignes/avertissements supplémentaires et des instructions de sécurité.
• La fréquence cardiaque affichée peut être imprécise et ne doit être utilisée qu'à titre d'information seulement. Cet appareil n'est pas destiné aux enfants de moins de 14 ans.
• Le poids maximal de l'utilisateur est de 150 kilogrammes (330 livres).
• Cet équipement est destiné à un usage privé uniquement.
• Consultez un médecin avant de commencer cet entraînement.

(L'étiquette est disponible en anglais et en français canadien sur la machine IC4, en anglais et en chinois sur la machine IC8.)

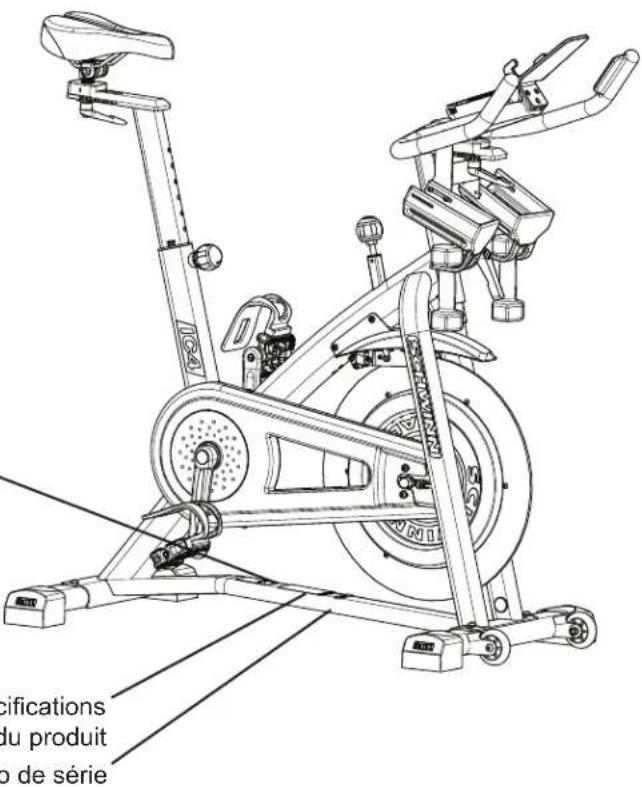

Descriptif/Spécifications du produit Numéro de série

Conformité FCC

Toute modification apportée à ce produit qui n'est pas expressément approuvée par la partie responsable des conformités est susceptible d'entraîner la revocation de l'autorisation d'utilisation de l'appareil.

Ce produit est conforme à la section 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Il ne doit pas causer d'interférences dangereuses et (2) il doit accepter toutes les interférences reçues, y compris celles qui peuvent provoquer un fonctionnement indésirable.

Remarque: Ce produit a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la norme CFR47 Partie 15, sous-partie B des réglementations de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences des installations résidentielles. Cet appareil génère des fréquences radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut gêner des interférences aux communications radio.

L'absence totale d'interférences dans des installations particulières n'est cependant pas garantie. Dans le cas peu probable où cet appareil provoque des interférences sur les postes de radio ou de télévision, ce qui peut être déterminé en éteignant puis rallumant l'appareil, nous vous conseillons d'entreprendre une ou plusieurs mesures ci-après :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance séparant l'appareil et le récepteur.
• Consulter le vendeur ou un technicien radio/télévision compétent.

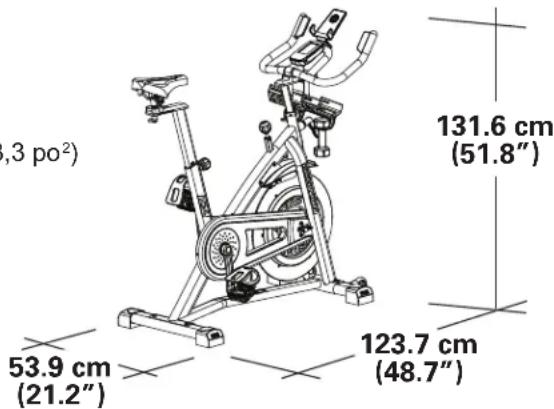

Poids maximal de l'utilisateur: 150 kg (330 lb)

Poids de la machine sans les haltères : 48,1 kg (106 lb)

Poids des haltères (fournis avec le modèle IC4): 2,7 kg (6 lb)

Surface totale (encombrement) de l'appareil: 6667 cm^2(1033,3 po^2)

Alimentation

(Adaptateur de courant) :

Tension d'entrée : 100-240 V CA, 50-60Hz, 0,5A

Tension de sortie : 9 V CC, 1,5 A

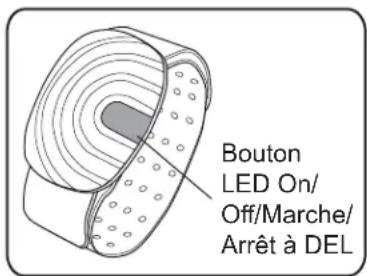

(Brassard - fourni avec IC4) : Batterie au lithium rechargeable

Cette machine NE DOIT PAS être mise au rebut avec les déchets ménagers, mais recyclée de la manière appropriée. Pour une mise au rebut appropriée, suivez les méthodes indiquées par les déchetteries approuvées/centres autorisés de traitement des déchets.

Avant l'assemblage

Choisissez l'endroit où vous allez installer et faire fonctionner toute machine. Pour un fonctionnement sûr, il doit s'agir d'une surface plane et solide. Prévoyez une surface d'environnement d'au moins 2,5 m x 1,8 m (97" / po x 69" / po).

Conseils de base pour l'assemblage

Lors de l'assemblage de la machine, veuillez respecter ces consignes élémentaires :

• Avant tout assemblage, prenez connaissance des Précautions de sécurité.
• Rassemblez toutes les pièces nécessaires à chaque étape d'assemblage.
• À l'aide des clés recommandées, tournez les boulons et les écrous vers la droite (sens des aiguilles d'une montre) pour serrer, et vers la gauche (sens inverse des aiguilles d'une montre) pour desserrer, sauf indication contraire.
• Pour fixer 2 pièces, soulevez et visez précautionneusement à travers les orifices de boulon afin d'insérer plus facilement le boulon dans les orifices.
• L'assemblage suppose la participation de 2 personnes.

1.8m 69"

2.5m 97"

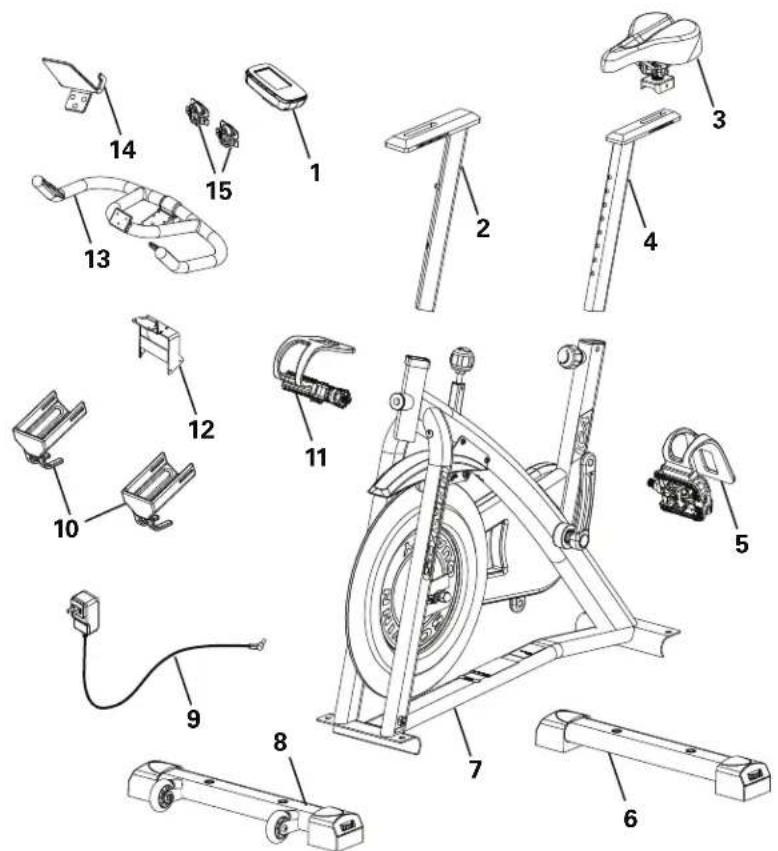

Pièce	Qtédescription Pièce Qtédescription
1 1 Console	9 1 Adaptateur AC
2 1 Tube de guidon 10 2 Porte-bouteille
3 1 Siège 11	1 Pédale, droite
4 1 Tube de selle 12 1 Support de portebouteille
5 1 Pédale, gauche 13 1 Guidon
6 1 Stabilisateur, arrêté 14 1 Support médias
7 1 Chàssis	15 2 Cales (taquets)
8 1 Stabilisateur, avant

Pièce	Qété	Description
A 2	Poignée	d'ajustement/de réglage, Guidon/Selle
B 2	Rondelle	plate, M10 large
C 1	Poignée	d'ajustement/de réglage, Tube de guidon

Outils

Inclus

3 mm 6 mm

2 mm 13 mm 14 mm 15 mm

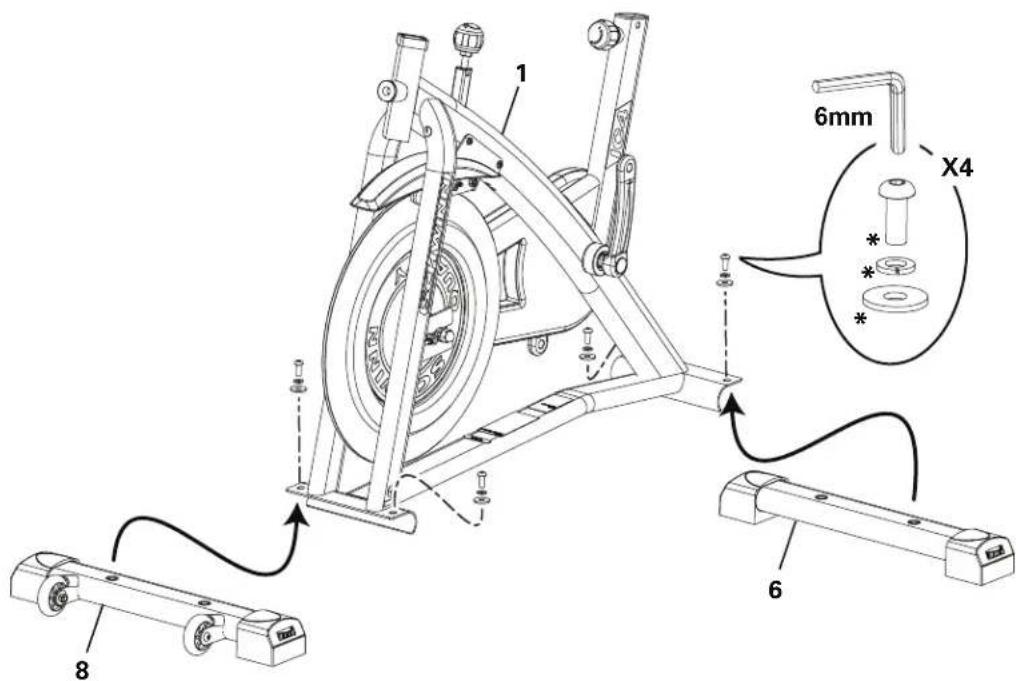

1. Arrimez les stabilisateurs au châssis

Remarque : la visserie (*) est pré-installée et ne se trouve donc pas dans le sachet. Si un tube est préinstallé dans le crochet du stabilisateur, ôtez-le et réservez-le pour plus tard.

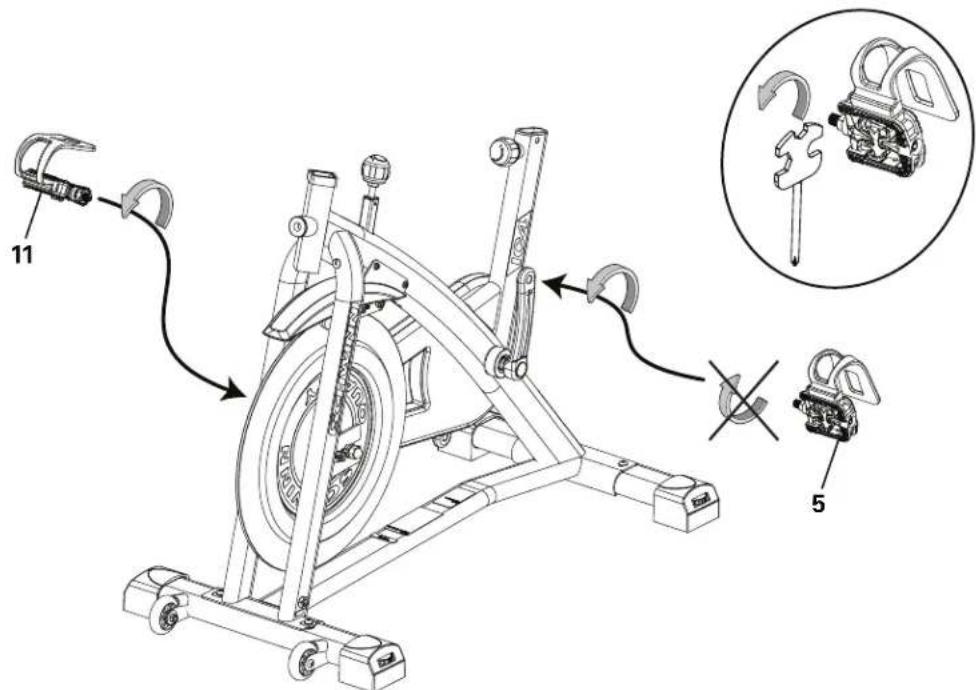

2. Arrimez les pédales au châssis

Remarque: la pédale gauche a un filetage inversé. Vérifiez que chaque pédale est arrimée du bon côté. L'orientation s'effectue à partir de la position assise sur le vélo. La pédale droite est marquée d'un R (Right) et la gauche d'un L (Left).

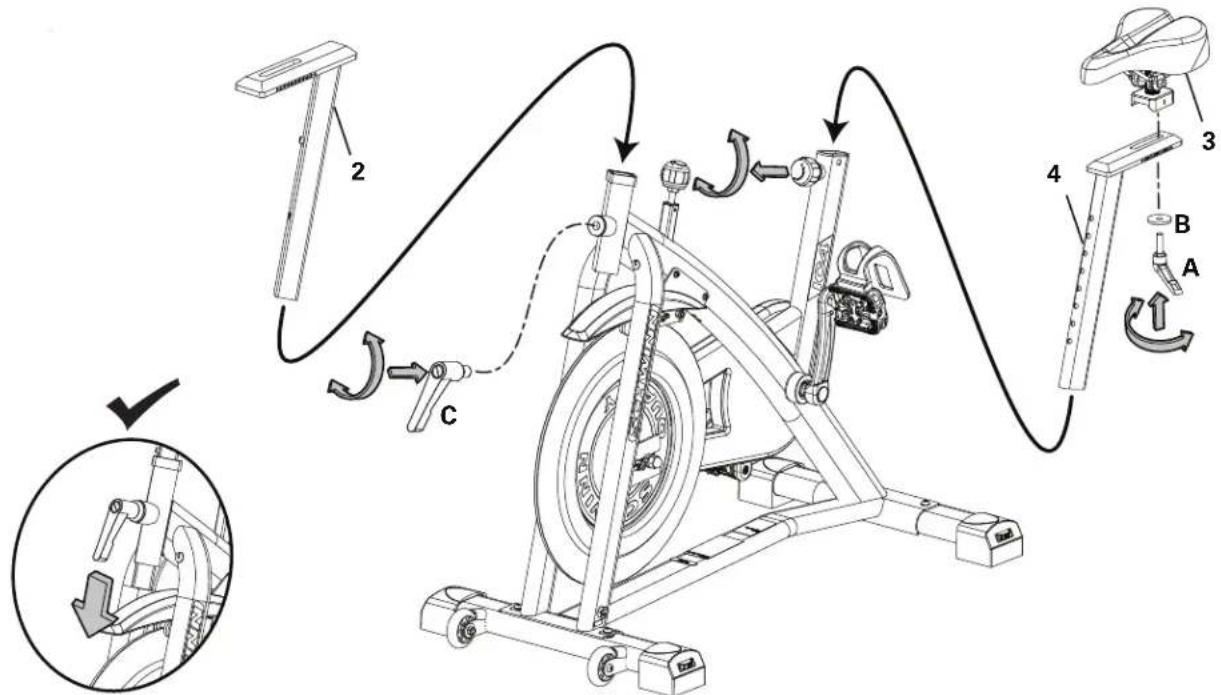

3. Fixez le tube de guidon et le tube de selle au chassis, puis fixez la selle

AVIS: assurez-vous que la poignée de réglage du tube de guidon s'engage dans les orifices du tube de guidon et que la poignée de réglage de la selle s'engage dans les orifices du tube de selle. Une fois serrée, la poignée de réglage du tube de guidon doit être dirigée vers le bas.

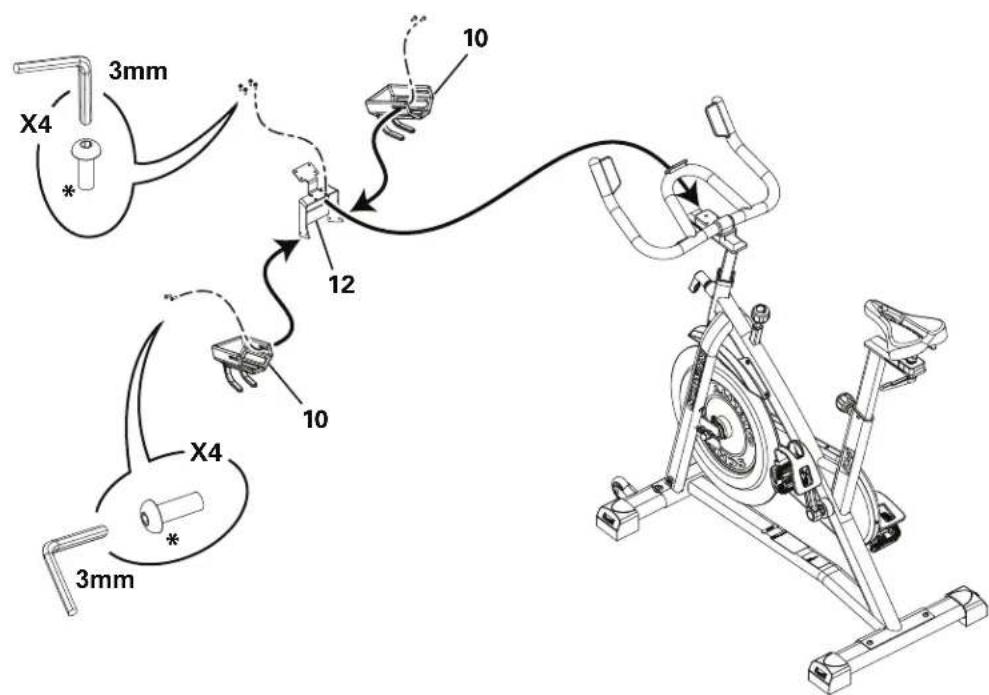

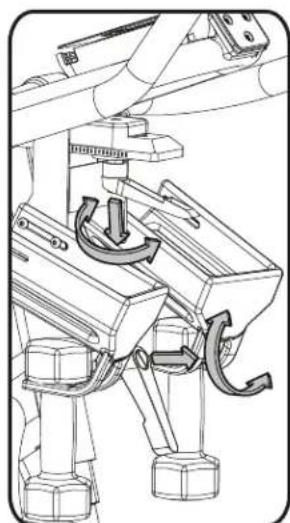

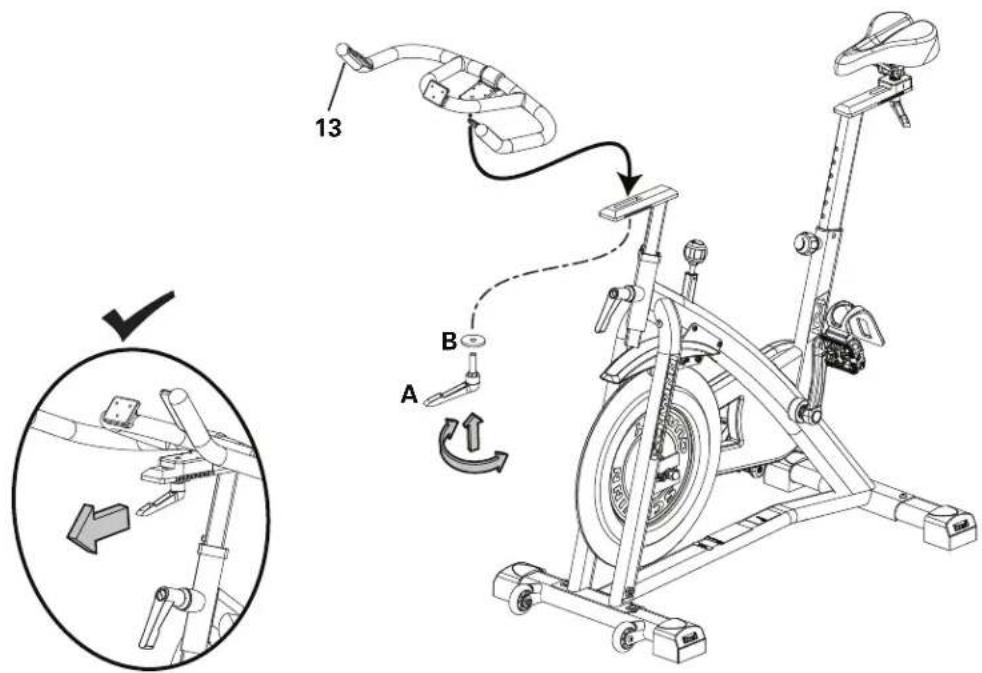

4. Installer le guidon sur le chassis

AVIS: vérifiez que la poignée d'ajustement/de réglage s'enclenche bien dans les orifices du tube de guidon. Une fois serrée, la poignée de réglage du guidon doit être dirigée vers l'avant.

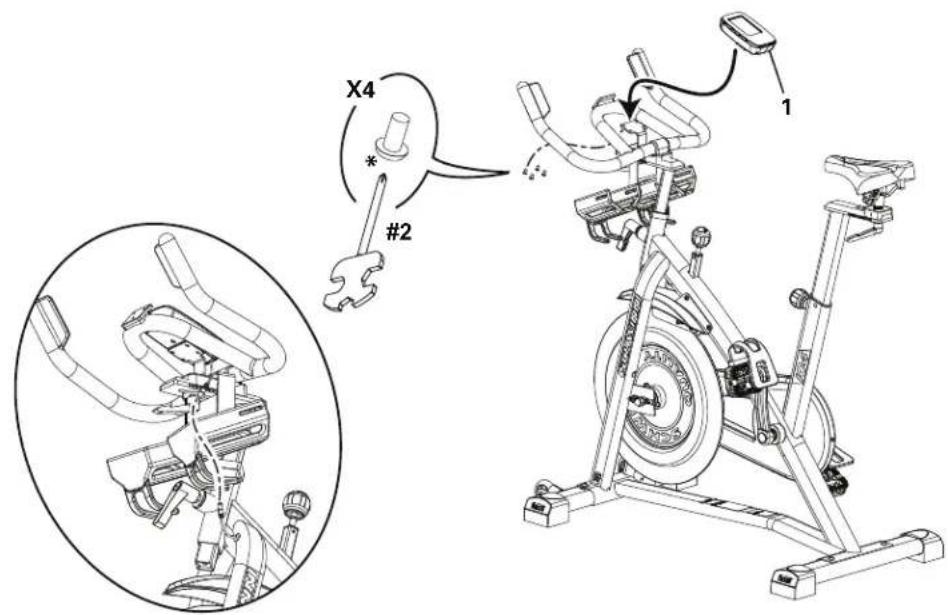

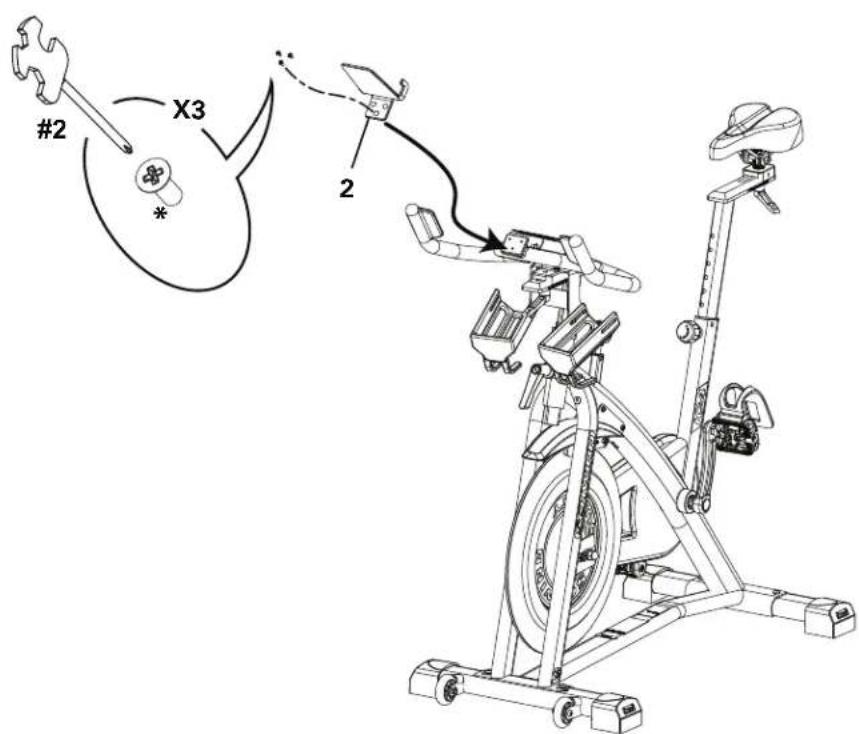

6. Arrimez la console au châssis

AVIS: Otez les vis préinstallées (*) à l'arrière de la console avant de connecter le câble. Ne pincez pas le câble.

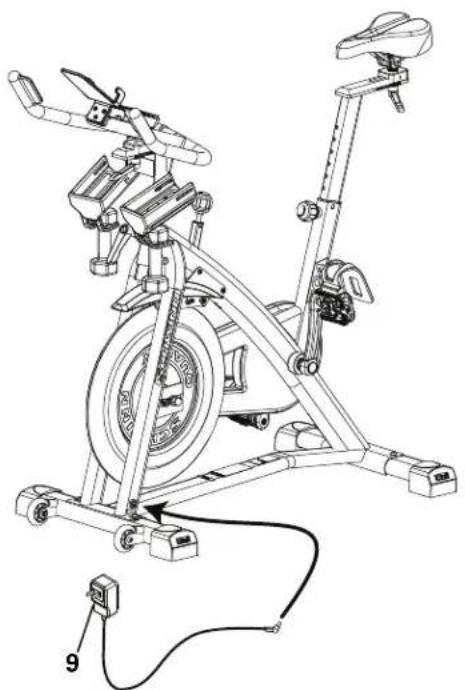

8. Arrimez l'adaptateur AC au châssis

Veuillez inspecter la machine afin de vous assurer que la visserie est correctement assemblée et arrimée. Notez le numéro de série dans l'espace pourvu à cet effet en début de ce manuel.

N'utilisez pas la machine et ne la mettez pas en service avant d'avoir terminé son assemblage et son inspection, afin de garantir des performances correctes/un rendement approprié et en accord avec le manuel d'utilisation.

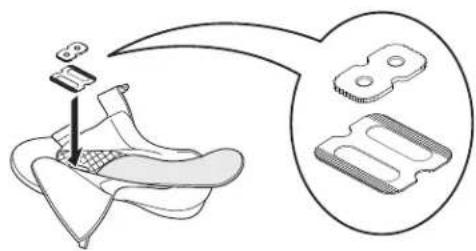

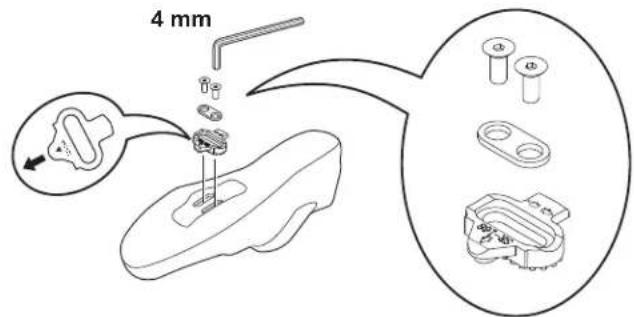

Installation des cales (taquets) sur des chaussures de cyclisme (chaussures de cyclisme non fournies)

Remarque : les cales (taquets) fournies conviennent tant à la pédale droite qu'à la pédale gauche.

Outils nécessaires : pinces, clé hexagonale 4 mm

1. À l'aide d'une paire de pinces, tirez sur le cache en plastique de sorte à dégager les orifices de montage du taquet sur le bas de la chaussure.

Remarque : Cette étape peut ne pas être nécessaire, selon le type de chaussure.

1. Otez la doublure et placez l'écrou de taquet sur les orifices ovales à l'intérieur de la chaussure.

Remarque : Cette étape peut ne pas être nécessaire, selon le type de chaussure.

1. Sur le dessous de la chaussure, placez un taquet en position sur les orifices, puis un adaptateur. La flèche du taquet doit pointer vers l'avant de la chaussure, ou l'orteil. Serrez les boulons de fixation du taquet (2,5 N·m).
2. ière et de 5 mm (0.2"/0,2 po) de gauche à droite. Entraînez-vous à vous dégager de la pédale, un pied à la fois. Procédez à des réajustements afin de trouver la position optimale du taquet.
3. À l'aide d'une clé hexagonale de 4 mm, serrez complètement les boulons de fixation du taquet (5 - 6 N·m).

Avant de commencer

Comment déplacer et ranger la machine

La machine peut être déplacée par une ou plusieurs personnes, en fonction de l'aptitude physique de chacun. Chaque personne doit avoir la condition physique saine pour déplacer la machine en toute sécurité.

1. Retirez les haltères, tous les appareils multimédias ou les bouteilles d'eau du vélo avant de le déplacer.

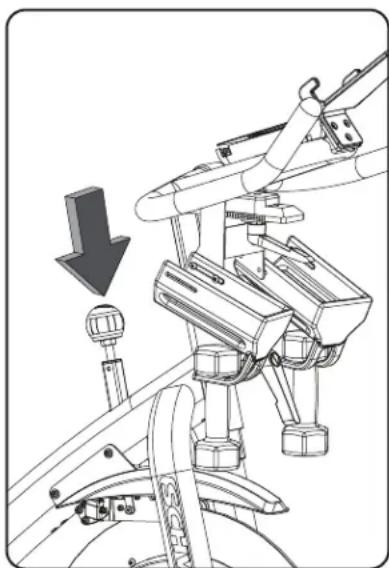

2. Pour verrouiller le volant d'inertie, tournez le frein d'urgence/la molette d'ajustement de la résistance dans le sens des aiguilles d'une montre jusqu'à l'augmentation de la résistance. Ensuite, effectuez un autre demi-tour, toujours dans le sens des aiguilles d'une montre.

Serrez le frein d'urgence/la molette d'ajustement de la résistance comme décrit jusqu'à ce que le volant d'inertie soit bloqué. Rangez la machine à l'écart des enfants et des animaux.

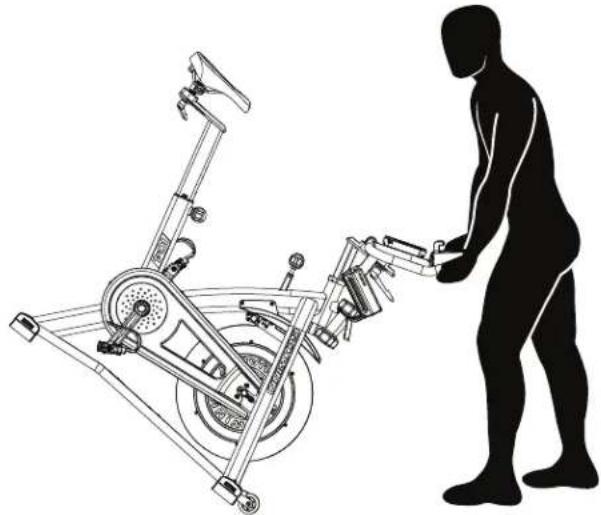

1. Pour déplacer le vélo, faites basculer le guidon vers vous tout en poussant le vélo. Poussez la machine jusqu'à l'emplacement souhaité.

AVIS : déplacez la machine avec le plus grand soin. Tout mouvement brusque pourrait affecter le fonctionnement de l'ordinateur.

Pour ranger la machine en toute sécurité, débranchez l'alimentation électrique et placez-la dans un endroit sûr.

Serrez le frein d'urgence/la molette d'ajustement de la

Réglez la résistance comme décrit jusqu'à ce que le volant d'inertie soit bloqué. Rangez la machine à l'écart des enfants et des animaux.

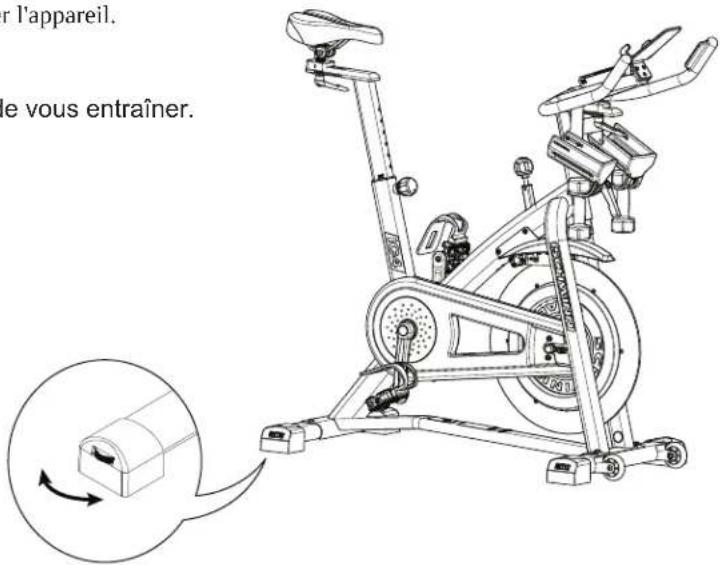

Mise à niveau de la machine

La machine doit être mise à niveau si elle est installée sur une zone non plane ou irrégulière. Les patins réglables sont placés de part et d'autre des stabilisateurs. Levez légèrement le stabilisateur pour libérer l'ajusteur/le régleur, puis tournez la molette de sorte à ajuster/régler le pied du stabilisateur.

N'ajustez/ne réglez pas les patins réglables à une telle hauteur qu'ils pourraient se détacher ou se dévisser de la machine. Vous pourriez vous blesser ou endommager l'appareil.

Vérifiez que la machine est à niveau et bien stable avant de vous entraîner.

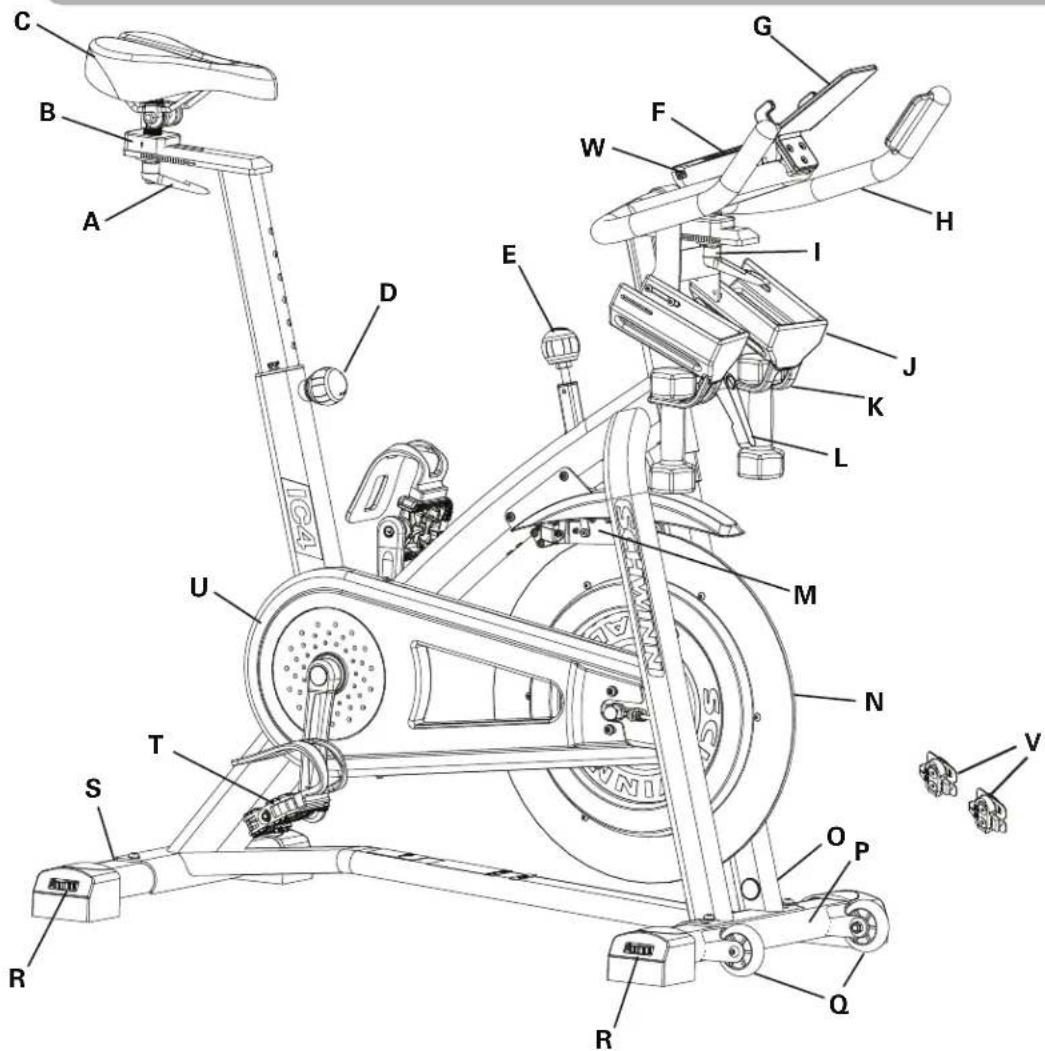

A P Poignée d'ajustement/de réglage, Glissière de selle N Volant d'inertie
B Glissière de siège O Connecteur femelle
C Siège P Stabilisateur avant
D Poignée d'ajustement/de réglage, Tube de selle	Q	Roulette de transport
E Frein d'urgence/molette d'ajustement/de réglage de la résistance	R Patin régliable
F Console S Stabilisateur arrêté
G Support Médias T Pédale avec cale-pied et cale
H Guidon U Cache, Courroie d'entrainment
I Poignée d'ajustement/de réglage, Glissière de guidon	V Cales (taquets)
J Porte-bouteille W Port de chargement USB
K Haltère (Haltères fournis uniquement avec la machine IC4)	X Cconnectivité Bluetooth® (non indiqué)
L Poignée d'ajustement/de réglage, Tube de guidon	Y Récepteur de fréquence cardiaque (FC) Bluetooth® (non illustré)
M Assemblage du frein

AVERTISSEMENT : les données calculées ou mesurées par l'ordinateur sont purement indicatives. La fréquence cardiaque affichée peut être imprécise et ne doit être utilisée qu'à titre d'information seulement. Un entraînement trop intensif peut provoquer des blessures graves, voir mortelles. En cas d'étourdissements, arrêtez immédiatement l'entraînement.

Arrêt d'urgence

Pour arrêter les pédales immédiatement, appuyez fortement sur le frein d'urgence/ la molette d'ajustement/de réglage de la résistance.

Ce vélo ne peut pas arrêter les pédales indépendamment du volant d'inertie. Pour ralentir et vous arrêter, vous devez réduire la vitesse du volant d'inertie et des pédales. Attendez que les pédales soient à l'arrêt complet pour descendre de l'appareil. Veillez à ne pas laisser les pédales en mouvement vous heurter les mollets.

Caractéristiques de la console

La console fournit des informations par l'intermédiaire des écrans.

Descriptif du pavé numérique

Bouton Bluetooth® - Permet de déconnecter la console de toute connexion préalable, ou encore de rechercher une sangle thoracique de mesure de fréquence cardiaque Bluetooth® (appui court sur le bouton) ou un appareil Bluetooth® (appui long sur le bouton, pendant 3 secondes). La console effectue une recherche active pendant 90 secondes.

Bouton START/ENTER (démarrage/entrée) - Permet de démarrer un entraînement et de confirmer ses valeurs.

Bouton RESET (réinitialiser) - Appuyez pendant 3 secondes pour réinitialiser la console.

Bouton Augmenter () - Appuyez pour augmenter la valeur.

Bouton Diminuer () - Appuyez pour diminuer la valeur.

La console émet un bip quand un bouton est actionné.

Plage de TPM

La plage de TPM affiche le nombre de tours par minute effectués par les pédales. À mesure que les TPM augmentent, l'indicateur lumineux s'agrandit. Les plages sont les suivantes : 1-24, 25-49, 50-74, 75-99 et 100-125.

DUREE (TIME)

L'écran TIME (durée) indique la durée de l'entraînement. Pour définir l'objectif de temps pour l'entraînement, appuyez sur le bouton START/ENTER (démarrage/entrée) jusqu'à ce que le champ TIME

(durée) clignote. Aidez-vous des boutons fléchés pour ajuster/fixer l'objectif de durée (en minutes). Durant la session/séance d'entrainement, l'écran affiche la durée restante à effectuer. Quand le décompte arrive à zéro, la console émet une alerte.

La durée maximale est de 99 minutes et 59 secondes.

Calories

L'écran CALORIES indique le nombre total de calories dépensées durant l'entraînement. Pour définir l'objectif de calories pour l'entraînement, appuyez sur le bouton START/ENTER (démarage/entrée) jusqu'à ce que le champ CALORIES clignote. Aidez-vous des boutons fléchés pour ajuster/fixer l'objectif calorique. Durant la session d'entraînement, l'écran affiche le nombre de calories restant à dépenser. Quand le décompte arrive à zéro, la console émet une alerte.

La valeur maximale est de 9999 Kcal.

Le champ d'affichage SPEED (vitesse) indique la vitesse actuellement calculée de l'utilisateur.

La vitesse maximale est 99,9 km.

Distance

L'écran DISTANCE indique la distance effectuée pendant l'entraînement. Pour définir l'objectif de distance pour l'entraînement, appuyez sur le bouton START/ENTER (démarrage/entrée) jusqu'à ce que le champ DISTANCE clignote. Aidez-vous des boutons fléchés pour ajuster/changer la distance par incréments de 0,50 km (ou milles). Durant la session d'entraînement, l'écran affiche la distance restante à parcourir. Quand le décompte arrive à zéro, la console émet une alerte.

La valeur maximale est de 9999,9.

L'unité de distance par défaut est le kilomètre (KM). Pour permuter les unités entre les kilomètres et les milles avant un entraînement, maintenez enfoncés les boutons Augmenter et Réduire simultanément pendant 3 secondes. Appuyez sur un bouton Augmenter/Diminuer pour changer les unités (Km ou Mi). Avec l'unité de distance désirée affichée, appuyez sur n'importe quel bouton pour sauvegarder.

L'écran LEVEL (niveau) affiche le niveau de résistance sélectionné. La plage de résistance, comprise entre 0% et 100%, peut être modifiée par incréments de 1%. Le frein d'urgence/la molette d'ajustement/de réglage de la résistance sert à augmenter le niveau de résistance en le tournant dans le sens des aiguilles d'une montre, ou à le diminuer en le tournant dans le sens contraire des aiguilles d'une montre.

Remarque: le frein d'urgence/la molette d'ajustement/de réglage de la résistance peut être tourné au-delà de la limite de résistance à 100 %, comme lors du rangement du vélo. Veillez à n'utiliser le vélo que lorsque le NIVEAU de résistance est dans la plage de fonctionnement de 0 % à 100 %.

Icône Bluetooth® de connexion à l'appli - Indique lorsque la console est connectée à l'application.

Frequency cardiaque (POULS)

L'écran PULSE (fréquence cardiaque) affiche la fréquence cardiaque en battements par minute, en fonction des données transmises par les capteurs de fréquence cardiaque par télémetrie. Appuyez sur MODE pour activer la fréquence cardiaque. Cette valeur ne s'affiche pas si aucun signal de fréquence cardiaque n'est détecté. La plage de fréquences cardiaques s'étend de 40 à 240 BPM.

Consultez un médecin avant de commencer l'entraînement. Arrêtez l'exercice si vous ressentez l'un des signes suivants : douleur ou gène thoracique, étourdissement. Consultez un médecin avant de reprendre tout entraînement. Les données calculées ou mesurées par l'ordinateur sont purement indicatives. La fréquence cardiaque affichée sur la console peut être imprécise et ne doit être utilisée qu'à titre d'information seulement.

Icône Bluetooth® de connexion au dispositif de mesure de la fréquence cardiaque - Indique que la console est connectée à une sangle thoracique Bluetooth®.

Entraînement avec d'autres appli fitness/d'entraînement physique

Cet appareil est équipé de la connectivité Bluetooth® et peut être utilisé avec les solutions de divers partenaires numériques. Pour connaître les partenaires pris en charge, consultez : www.nautilus.com/partners

Fréquence cardiaque bluetooth® activée

Votre machine peut recevoir le signal d'un dispositif de mesure de fréquence cardiaque Bluetooth. Une fois connectée, la console affiche l'icône de connectivité Bluetooth. Assurez-vous de suivre la méthode décrite pour synchroniser votre appareil.

Si vous portez un pacemaker/stimulateur cardiaque ou d'autres dispositifs électroniques implantés, veuillez consulter un médecin avant d'utiliser une sangle thoracique Bluetooth ou tout autre moniteur de fréquence cardiaque Bluetooth.

Brassard de fréquence cardiaque bluetooth® (fourni avec la machine IC4 uniquement)

Votre machine est équipée d’un brassard de fréquence cardiaque Bluetooth®. Lorsque le brassard de fréquence cardiaque Bluetooth® est connecté, la console affiche l’icône de connectivité Bluetooth®.

Si vous portez un pacemaker/stimulateur cardiaque ou d'autres dispositifs électroniques implantés, veuillez consulter un médecin avant d'utiliser le brassard thoracique Bluetooth® ou tout autre moniteur de fréquence cardiaque Bluetooth®.

Le brassard de fréquence cardiaque doit être porté sur la partie supérieure de l'avant-bras, avec le capteur de fréquence cardiaque sur l'intérieur de l'avant-bras. Il doit être suffisamment serré pour ne pas bouger, sans toutefois restreindre la circulation sanguine.

Remarque: veillez à replacer le capot de protection du capteur de fréquence cardiaque avant toute utilisation.

1. Placez le brassard de fréquence cardiaque Bluetooth ® sur la partie supérieure de votre avant-bras.
2. Appuyez sur le bouton LED On/Off/Marche/Arrêt à DEL sur le brassard de fréquence cardiaque pour l'activer. La LED clignote rapidement en bleu, indiquant que le brassard a été activé.
3. La LED clignote lentement en bleu lorsqu'une fréquence cardiaque est détectée. L'icône de connectivité Bluetooth® s'active sur la console une fois connectée. Vous êtes prêt à vous entraîner!

À la fin de votre entraînement, appuyez sur le bouton LED On/Off/Marche/Arrêt à DEL pour déconnecter et désactiver votre brassard cardiaque.

Vous appuyez sur le bouton LED On/Off/Marche/Arrêt à DEL et le voyant LED/DEL clignote plusieurs fois en rouge : la batterie est faible et doit être rechargée. Pour charger le brassard de fréquence cardiaque Bluetooth®, connectez le cable de charge aux bornes de charge situées à l'intérieur du capteur. Connectez le cable de charge à un port USB alimenté. Le voyant LED clignote en rouge et vert pendant la charge. Une fois l'appareil complètement chargé, le voyant

reste vert en permanence.

Calcul de la fréquence cardiaque

La fréquence cardiaque maximale diminue généralement avec l'âge, d'environ 220 pulsations par minute (BPM) dans l'enfance à 160 pulsations/minute à 60 ans. Cette diminution est quasiment linéaire, avec la perte d'environ une pulsation/minute chaque année. On ne dispose d'aucune indication fiable selon laquelle l'entrainement influe sur la diminution de la fréquence cardiaque maximale. Des individus ayant le même âge peuvent avoir des fréquences cardiaques maximales différentes. La détermination de cette valeur est plus précise avec un test d'effort qu'avec une formule en fonction de l'âge.

La fréquence cardiaque au repos est influencée par l'entraînement en endurance. L'adulte moyen a une fréquence cardiaque au repos d'environ 72 BPM alors que les coureurs très entraînés peuvent descendre à 40 BPM ou moins.

Le tableau des fréquences cardiaques donne une estimation de la zone de fréquence cardiaque efficace pour brûler des graisses et améliorer votre système cardiovasculaire. Notre condition physique varie. Par conséquent, votre propre zone de fréquence cardiaque pourra être inférieure ou supérieure de plusieurs battements à ce qui est indiqué.

La meilleure manière de brûler des graisses pendant l’entraînement est de commencer à une allure lente puis d’augmenter progressivement l’intensité jusqu’à atteindre une fréquence cardiaque se situant entre 60 et 85% de votre fréquence

cardiaque maximale. Continuez à cette allure, en maintenant votre fréquence cardiaque dans la zone cible pendant plus de 20 minutes. Vous brûlerez d'autant plus de GRAISSE que vous resterez plus longtemps dans la fréquence cardiaque cible.

Ce graphique constitue un guide succinct qui indique une fréquence cardiaque cible en fonction de l'âge. Comme indiqué plus haut, votre fréquence cible optimale peut être plus élevée ou plus BASSE. Consultez un médecin pour déterminer toute zone de fréquence cardiaque cible personnelle.

Remarque: comme pour tout programme de fitness/entraînement physique, vous devez soigneusement évaluer si vous pouvez augmenter votre intensité ou votre endurance.

FREQUENCY CARDIAQUE CIBLE PERMETTANT DE BRULER DES GRAISSES

Cales (taquets)

Les pédales adaptées aux chaussures de cyclisme avec taquets permettent de sécuriser le mouvement des pieds sur le vélo. Les taquets conviennent tant à la pédale droite qu'à la pédale gauche.

Avant toute utilisation, assurez-vous de bien maîtriser l'opération d'engagement/de dégagement du mécanisme des pédales et des taquets (chaussures).

Les taquets et les fixations doivent être propres afin de ne pas compromettre le mécanisme d'engagement.

Vérifiez régulièrement l'absence d'usure sur les taquets. En cas d'usure, remplacez-les. Remplacez les taquets lorsqu'ils ne se dégagent pas ou lorsqu'ils se dégagent plus facilement que lorsqu'ils étaient neufs.

Les pédales et les taquets sont compatibles SPD. Ils conviennent à n'importe quelle pointure dont le montage est correct/aproprié, c'est-à-dire « SPD standard à 2 trous » (SPD = Shimano Pedaling Dynamics).

Quels vêtements porter?

Portez des chaussures de sport à semelles en caoutchouc. Portez des vêtements appropriés à l'entraînement, qui vous permettent de vous mouvoir librement.

Consultez un médecin avant de commencer l'entraînement. Arrêtez l'exercice si vous ressentez l'un des signes suivants : douleur ou gène thoracique, étourdissement. Consultez un médecin avant de reprendre tout entraînement. Les données calculées ou mesurées par l'ordinateur sont purement indicatives. La fréquence cardiaque affichée peut être imprécise et ne doit être utilisée qu'à titre d'information seulement.

20 minutes à raison de 3 fois par semaine. - Planifiez vos entraînements à l'avance et essayez de vous tenir à votre emploi du temps.

Réglage de la selle

Ajustez/réglez correctement la selle afin d'optimiser votre entraînement et votre confort, tout en minimisant les risques de blessure.

1. Placez-vous sur le vélo et mettez les pieds dans les pédales. Le genou du côté de la pédale la plus basse doit être légèrement plié.
2. Si votre jambre est trop tendue ou que le pied ne touche pas la pédale, abaissez la selle. Si la jambe est fléchie exagérément, remontez la selle.

Descendez du vélo avant d'ajuster/调节 la selle. Je m'excuse, il semble y avoir eu une erreur. Voici la correction appropriée en respectant les règles : Descendez du vélo avant d'ajuster/de régler la selle.

1. Pour cela, desserrez la molette d'ajustement/de réglage sur le tube de selle. Ajustez/Réglez la selle à la hauteur de votre choix.

Ne surélevez pas le tube de selle au-delà de la marque STOP indiquée sur le tube.

1. Relâchez la molette, de sorte que la broche s'enclenche dans l'un des orifices du tube. Vérifiez qu'elle est bien engagée, puis resserrez la molette.
2. Pour rapprocher ou éloigner la selle de la console, desserrez la molette d'ajustement/de réglage de la glissière de selle. Faites glisser la selle à la position souhaitée puis resserrez la molette.

Remarque: si vous ne pouvez pas tourner la poignée parce qu'elle entre en conflit avec d'autres pièces, tirez-dessus, tournez-la puis replacez-la dans sa position de départ. Tournez-la autant que nécessaire.

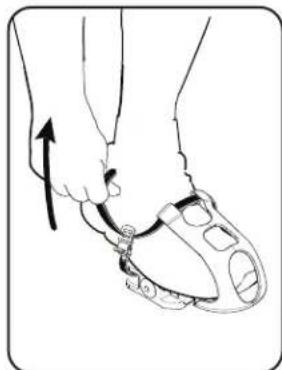

Position du pied/réglage de la bride

Les pédaliers munis de brides permettent de sécuriser le mouvement des pieds.

1. Posez l'avant du pied dans le cale-pied.
2. Attachez la bride sur la chaussure.
3. Procédez de même avec l'autre pied.

Pointez les orteils et les genoux vers l'avant afin d'obtenir une efficacité de pédalage maximale. Les brides peuvent être laissées en position pour les séances d'entraînement suivantes.

Utilisation des cales (taquets)

Les pédales adaptées aux chaussures de cyclisme avec taquets permettent de sécuriser le mouvement des pieds sur le vélo. Faites tournier la pédale de sorte que le cale-pied soit vers le sol.

Avant toute utilisation, assurez-vous de bien maîtriser l'opération d'engagement/de dégagement du mécanisme des pédales et des taquets (chaussures).

1. Vérifiez que la flèche sur la pédale pointe vers l'avant.
2. Appuyez sur le taquet en le poussant vers l'avant pour l'engager dans la pédale.
3. Procédez de même avec l'autre pied.
4. Entrenez-vous à engager/dégager vos pieds avant de commencer l'entraînement.

Pour dégager les taquets des pédales, poussez les talons vers l'extérieur en soulevant le pied.

Si l'utilisateur est très léger, il pourrait avoir du mal à engager/dégager ses pieds. Il sera alors peut-être nécessaire de diminuer la force de détention du mécanisme. Pour ajuster/régler la détention :

1. Situez l'ouverture à l'arrière de la pédale permettant d'accéder au boulon de réglage. Il se trouve entre les deux vis arrimant le cale-pied à la pédale.
2. À l'aide d'une clé hexagonale de 3 mm, tournez le boulon de réglage. Pour diminuer la détente, tournez vers la gauche (sens inverse des aiguilles d'une montre). Pour augmenter la détente, tournez vers la droite (sens des aiguilles d'une montre).

Ajustement/ réglage du guidon

Pour ajuster/régler le guidon

1. Desserrez la molette d'ajustement/de réglage du tube de guidon sur le tube de guidon. Ajustez/Réglez le guidon à la hauteur de votre choix.

Ne surélevez pas le tube de guidon au-delà de la marque STOP indiquée sur le tube.

1. Resserrez la molette du guidon de sorte que la broche s'enclenche dans l'un des orifices du tube. Vérifiez que la broche est bien engagée, puis resserrez la molette.

AVIS: ne pincez pas les câbles.

1. Pour rapprocher ou éloigner le guidon de la console, desserrez la molette d'ajustement/de réglage. Faites glisser le guidon à la position souhaitée puis resserrez la molette.

Remarque: si vous ne pouvez pas tourner la poignée parce qu'elle entre en conflit avec d'autres pièces, tirez dessus, tournez-la puis replacez-la dans sa position de départ. Tournez-la autant que nécessaire.

Blocage du volant d'inertie pour le rangement

Lorsque la machine n'est pas utilisée, assurez-vous de verrouiller le volant à l'aide du frein d'urgence/la molette d'ajustement/de réglage de la résistance. Pour verrouiller le volant d'inertie, tournez le frein d'urgence/la molette d'ajustement de la résistance dans le sens des aiguilles d'une montre jusqu'à l'augmentation de la résistance. Le volant d'inertie doit être bloqué avant le rangement de la machine.

Pour ranger la machine en toute sécurité, débranchez l'alimentation électrique et placez-la dans un endroit sûr. Serrez le frein d'urgence/la molette d'ajustement de la résistance comme décrit jusqu'à ce que le volant d'inertie soit bloqué. Rangez la machine à l'écart des enfants et des animaux.

Engagement

Dégagement

Une fois serré, le niveau de résistance est en dehors de la plage de fonctionnement affichée par la console. N'utilise pas la machine avec un niveau de résistance en dehors de la plage 0% - 100%. Cela endommagerait la capacité d'arrêter rapidement le volant d'inertie en cas d'urgence et l'efficacité de la fixation du vélo pour son rangement. Tournez le frein d'urgence/la molette d'ajustement/de réglage de la résistance jusqu'à ce que le NIVEAU affiché sur la console soit inférieur à 100%. La résistance est maintenant dans la plage de fonctionnement conçue pour le vélo.

Mode power-up (actif)

La console passe en mode Actif si vous appuyez sur l'un de ses boutons ou si elle reçoit un signal du capteur RPM lorsque vous pédalez.

Mode auto shut-off - sleep (veille automatique)

Si la console ne reçoit pas de commande au bout de 5 minutes environ, elle passe automatiquement en veille. L'écran LCD est éteint en mode Veille.

Remarque : la console n'est pas pourvue de boutons On/Off/Marche/Arrêt.

Réglage de la résistance

Pour ajuster/régler la résistance et la charge de travail, tournez la molette d'ajustement/de réglage de la résistance dans le sens des aiguilles d'une montre. Pour réduire la résistance, tournez la molette d'ajustement/de réglage de la résistance dans le sens inverse des aiguilles d'une montre. La plage de mouvement de la molette d'ajustement de la résistance va de 0% à légèrement plus de 100% (volant d'inertie bloqué). Ne tournez pas la molette d'ajustement de la résistance au-delà de la plage de mouvement. Vous risqueriez d'endommager la machine.

Démarrage de l'entraînement

1. Appuyez sur le bouton START/ENTER (démarrage/entree). La console affiche la valeur Time (temps).
2. Appuyez sur les boutons Augmenter/Diminuer pour modifier la valeur de la durée de l'entraînement. Appuyez sur le bouton START/ENTER (démarrage/entree).
3. La console affiche la valeur Calories. Appuyez sur les boutons Augmenter/Diminuer pour modifier la valeur Calories. Appuyez sur le bouton START/ENTER (démarrage/entrée).
4. La console affiche la valeur Distance. Appuyez sur les boutons Augmenter/Diminuer pour modifier la valeur Distance. Appuyez sur le bouton START/ENTER (démarrage/entrée).
5. L'entraînement commence.

Modification des unités de mesure (affichage métrique/anglais)

Les unités de mesure peuvent être modifiées en kilomètres et milles avant de commencer un entraînement. Pour modifier les unités, maintenez les touches HAUT et BAS enfoncées pendant 3 secondes. Quand l'affichage clignote, changez les unités à l'aide des flèches (Km ou Mi). Appuyez sur n'importe quel bouton pour enregistrer.

Pause ou arrêt

1. Arrêtez de pédaler pour être en pause libre entrainment. La console met en pause l'entraînement s'il n'y a pas de signal RPM pendant 2 secondes.
2. Pour continuer votre entraînement, commencez à pédaler.

La séance d'entraînement se termine après une pause de 5 minutes.

Lorsqu'il est en pause, l'écran de la console affiche les valeurs d'entraînement en cours de l'entraînement. Pour permettre la fin de l'entraînement en pause, maintenez le bouton Reset (réinitialiser) enfoncé.

Lisez l'ensemble des instructions d'entretien avant de commencer toute tâche de réparation. Certaines tâches nécessitent la collaboration d'un tiers.

L'appareil doit être régulièrement inspecté en vue de la détection de tout signe d'endommagement ou d'usure. L'entretien régulier de la machine est de la responsabilité de son propriétaire. Les composants usés ou endommagés doivent immédiatement être réparés ou remplacés. Utilisez exclusivement les pièces fournies par le fabricant.

Si les étiquettes d'avertissement se décollent, deviennent illisibles ou tombent, remplacez-les. Si vous avez acheté cet appareil aux États-Unis/au Canada, contactez le service clients/à la clientèle qui vous en fournira de nouveaux. Si vous l'avez acheté en dehors des États-Unis/du Canada, contactez votre distributeur local.

Coupez l'alimentation de la machine avant d'effectuer toute réparation.

Chaque jour :

Avant chaque utilisation, vérifie que chaque composant est correctement fixé, non endommagé ni usé. N'utilisez pas votre appareil si ce dernier n'est pas en parfait état. Réparez ou remplacez toute pièce dès les premiers signes d'usure ou d'endommagement. Serrez bien les deux molettes d'ajustement/de réglage. Serrez-les si nécessaire. À l'aide d'un chiffon humide, essuyez la machine et la console après chaque utilisation.

AVIS: si nécessaire, nettoyez la console à l'aide d'un produit à vaisselle non abrasif et d'un chiffon doux. N'utilisez pas de solvant à base de pétrole, de produit de nettoyage pour automobile ni de produit contenant de l'ammoniaque. Ne nettoyez pas la console à la lumière directe du soleil ou sous de hautes températures. Évitez les accumulations d'humidité sur la console.

Une fois par

Otez les poussières et la saleté de la machine.

semaine :

Vérifiez le bon fonctionnement de la glissière de la selle. En cas de nécessité, appliquez une fine couche de lubrifiant au silicone.

Le lubrifiant en silicone n'est pas comestible. Tenez-le hors de portée des enfants. Rangez-le en lieu sûr.

Remarque: n'utilisez pas de produits à base de pétrole.

Tous les mois

ou au bout de 20

heures d'utilisation

Vérifiez le pédalier et resserrez-le si nécessaire. Assurez-vous que tous les boulons et vis sont serrés. Serrez-les si nécessaire.

Vérifiez la tension de la courroie et ajustez-la si nécessaire.

tion :

Vérification de la tension de la courroie

Pour vérifier la tension de la courroie, faites fonctionner le vélo. Faites tourner les pédales à environ 20 tr/min. Ensuite, augmentez rapidement le nombre de tours par minute au maximum. Si les pédales bougent normalement sans glisser, la tension est correcte/appropriée. Si les pédales glissent, la courroie doit être ajustée.

Ajustement/ réglage de la tension de la courroie

1. Pour changer la tension de la courroie d'entraînement, desserrez les écrous de la manivelle. À l'aide d'une clé plate de 15 mm, maintenez l'écrou d'un côté et desserrez du côté opposé à l'aide d'une clé à douille de 15 mm.
2. Si la courroie est trop lâche et glisse, utilisez une clé de 10 mm pour tourner chaque écrou de blocage du volant d'inertie d'un quart de tour vers la droite (dans le sens des aiguilles d'une montre).
3. Réverifiez la tension de la courroie et ajustez-la si nécessaire.

Vous pouvez consulter la procédure détaillée « Ajuster/régler la tension de la courroie » dans le manuel d'entretien.

Pièces d'entretien

A	Poignée d'ajustement/de réglage	Haltère (Haltères fournis uniquely avec la machine IC4)	W P	Poulie de courroie
B	Poignée d'ajustement/de réglage, Glissière de selle	M Poignée d'ajustement/de réglage, Tube de guidon	X Caché, Courroie d'entrainment
C	Siège N Assemblage du frein Y Pédalier	Manivelle
D	Tube de selle O Volant d'inertie Z Cache de pédalier
E	Molette d'ajustement/de réglage du tube de selle	P Connecteur femelle AA Pédale avec cale-pied
F	Molette de frein/résistance	Q Stabilisateur avant	BB	Écrou de manivelle
G	Console	R Roulette de transport	CC	Écrou de blocage du volant d'iner-tie
H	Support medias	S Patin régliable	DD Câblé des données
I	Guidon	T Stabilisateur arrêté	EE	Capteur de vitesse
J	Poignée d'ajustement/de réglage, Glissière de guidon	U Courroie d'entrainment	FF Aimant du capteur de vitesse
K	Porte-bouteille	V Cache, Intérieur de la courroie d'entrainment

État/Problème Éléments	ents à vérifier Solution
Pas d'affichage/affichage partiel/l'unité ne s'allume pas	Vérifier la prise murale Vérifier que l'unité est branchée dans une prise murale qui fonctionne.
	L'connexion doit être sécurisée/ferme et non endommagée. Remplacer l'adaptateur ou la connexion de l'unité si ces derniers sont endommagés.
	Tous les fils du cable doivent être intacts. Si l'un d'entre eux est coupé ou pince, le remplacer.
	Vérifier les connexions du cable des données	Vérifier que le cable est bien connecté et orienté correctement. Le petit taquet sur le connecteur doit s'aligner et s'enclencher correctement.
	Vérifier tout dommage de la console	Vérifier tout signe visuel de craquelure ou de dommage. Remplacer la console si cette dernière est endommagée.
	Écran de la console Si la commande n'affiche que des informations partielles et que les connexions sont correctes, la remplaçer.
		Si les étapes ci-dessus ne résolvent pas le problème, contacter le service clients/à la clientèle (aux États-Unis/au Canada) ou votre distributeur local (hors États-Unis/Canada).
La vitesse affichée est imprecise	Vérifier la position de l'aimant du capteur de vitesse	L'aimant du capteur de vitesse doit être bien positionné sur le ventilateur de résistance.
La vitesse affiche toujours 0/la machine reste en mode Pause	Câble des données Vérifier que le cable des données est bien connecté à la console et au châssis.
	Capteur de vitesse Vérifier que l'aimant du capteur RPM et le capteur RPM sont bien en place.
La lecture de la vitesse/ des tours par minute est impossible	Vérifier l'intégrité du cable des données	Tous les fils du cable doivent être intacts. Si l'un d'entre eux est coupé ou pince, le remplaçer.
	Vérifier les connexions et l'orientation des cables	Vérifier que le cable est bien connecté et orienté correctement. Le petit taquet sur le connecteur doit s'aligner et s'enclencher correctement.
	Vérifier la position de l'aimant du capteur de vitesse	L'aimant du capteur de vitesse doit être bien positionné sur le ventilateur de résistance.
	Vérifier le capteur de vitesse	Le capteur de vitesse doit être aligné avec l'aimant et connecté au cable des données. RÉaligner le capteur, le cas échéant. Remplacer si le capteur ou le fil de connexion est endommagé.
L'unité fonctionne, mais la fréquence cardiaque Bluetooth® ne s'affiche pas	Dispositif de détention de fréquence cardiaque Blue-tooth® (brassard fourni avec IC4)	Vérifier que l'appareil est bien plaqué contre la peau et que la zone de contact est humide.
	Batteries de dispositif de détention de la fréquence cardiaque Bluetooth®	Si l'appareil est pourvu de piles replacables, installer ces dernières.
	Interférences Essayer d'élo gner l'unité des sources d'interférences (TV, micro-ondes, etc.)
	Remplacer le dispositif de détention de la fréquence cardiaque	Si les interférences sont éliminées et que la fréquence cardiaque ne s'affiche always pas, remplacer l'appareil.
	Remplacer la console Si la réquence cardiaque ne n'affiche always pas, remplaçer la console.
État/Problème Éléments à vérifier Solution
L'unité fonctionne, mais la fréquence cardiaque Bluetooth® ne s'affiche pas correctement	Connecté à l'utilisateur précédent	La console est peut-être encore connectée à l'utilisateur précédent. Appuyer sur le bouton Bluetooth® afin de le déconnecter et connecter un autre dispositif de détction de la fréquence cardiaque.
La console s'éteint (passe en mode Veille) durant son utilisation	Vérifier la prise murale Vérifier que l'unité est branchée dans une prise murale qui fonctionne.
	Vérifier la connexion à l'avant de l'unité	La connexion doit être sécurisée/ferme et non endommagée. Remplacer l'adaptateur ou la connexion de l'unité si ces derniers sont endommagés.
	Vérifier l'intégrité du cable des données	Tous les fils du cable doivent être intacts. Si l'un d'entre eux est coupé ou pince, le remplaçer.
	Vérifier les connexions et l'orientation des cables	Vérifier que le cable est bien connecté et orienté correctement. Le petit taquet sur le connecteur doit s'aligner et s'enclencher correctement.
	Réinitialiser la machine Débrierancher l'unité de la prise électrique pendant 3 minutes. Reconnecter l'unité.
	Vérifier la position de l'aimant (ôter pour cela le cache)	L'aimant doit être en place sur la poulie.
	Vérifier le capteur de vitesse (ôter pour cela le cache)	Le capteur de vitesse doit être aligné avec l'aimant et connecté au cable des données. Réaligner le capteur, le cas échéant. Remplacer si le capteur ou le fil de connexion est endommagé.
		Contactez le service clients/à la clientèle (aux États-Unis/au Canada) ou votre distributeur local (hors États-Unis/Canada).
L'unité rouge/n'est pas à niveau	Vérifier le niveau d'ajustement/de réglage	Ajuster/régler les patins régables.
	Vérifier la surface sur laquelle l'unité est posée	Les patins régables peuvent ne pas suffire si la surface est extrèmentinégale. Déplacer la machine sur une zone plane.
Les pédales sont lâches/le pédalage est difficile/Les pédalesMLSauter ou glisser avec une augmentation soudaine du nombre de tours	Vérifier la connexion pédales/manivelle	Les pédales doivent être correctement arrimées à la manivelle. Vérifier que le filetage n'est pas inversé.
	Vérifier la connexion pédales/manivelle	La manivelle doit être correctement arrimée au pédalier.
	Vérifier la tension de la couroie	Consulter la procédure Ajuster/régler la tension de la couroie du manuel d'entretien. Contactez le service clients/à laclientèle (aux États-Unis/au Canada) ou votre distributeur local (hors États-Unis/Canada).
Le pédalage est bruyant	Vérifier la connexion pédales/manivelle	Ótez les pédales. Vérifiez l'absence de débris sur les filetages, puis réinstallez les pédales.
Le tube de selle rouge	Vérifier la broche	Vérifier que la broche d'ajustement/de réglage est bien enclenchée dans l'un des orifices du tube de selle.
	Vérifier la broche Vérifier que la molette est bien serreré.

Couverture de la garantie

Cette garantie ne concerne que l'acheteur initial et elle n'est pas transférable ou applicable à d'autres personnes.

Éléments couverts par la garantie

Nautilus, Inc. garantit un appareil exempt de défauts pièces et main-d'œuvre/matériaux et fabrication, pour autant qu'il soit utilisé de manière appropriée, dans des conditions normales et qu'il fasse l'objet d'une maintenance et d'un entretien tels que décrits dans le Manuel d'assemblage et le Manuel d'utilisation. Cette garantie n'est applicable qu'aux appareils authentiques, d'origine et légitimement fabriqués par Nautilus, Inc., vendus par l'intermédiaire d'un agent autorisé et utilisés aux États-Unis et au Canada.

Conditions

Les conditions de garantie pour les produits achetés aux États-Unis et au Canada sont décrites ci-dessous.

• Chassin 10 ans
• Pièces mécaniques 3 ans
• Électronique 3 ans Main-d'œuvre 1 an

(Le support de main-d'œuvre n'inclut pas l'installation de pièces de rechange ni les services de maintenance préventive.)

Pour les garanties et services de produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local. Pour le distributeur local international, consultez: www.nautilusinternational.com

Support de la garantie

Pendant la période de couverture par la garantie, Nautilus, Inc. s'engage à réparer tout appareil présentant un défaut de pièce ou de main-d'œuvre/matériaux et fabrication. Dans le cas où la réparation serait impossible, Nautilus, Inc. pourra remplacer l'appareil. Dans ce cas, Nautilus pourra à sa discrétion appliquer un crédit de remboursement limité pour un autre produit de la marque Nautilus, Inc. Le remboursement pourra correspondre à un prorata selon l'ancienneté de la machine. Nautilus, Inc. fournit des services de réparation dans les principales zones métropolitaines. Nautilus, Inc. se réserve le droit de facturer le client pour tout déplacement en dehors de ces zones. Nautilus Inc. n'est pas responsable des frais occasionnés par la main-d'œuvre ou la maintenance du distributeur au-delà de la/des périodes de garantie stipulée(s) dans les présentes dispositions. Nautilus, Inc. se réserve le droit de remplacer le matériel de qualité égale ou supérieure en cas de non-disponibilité d'un matériel identique durant la période d'assistance sous garantie. Tout remplacement du produit dans le cadre des conditions de la Garantie ne prolonge aucunement la période de Garantie d'origine. Tout crédit de remboursement limité pourra correspondre à un prorata selon l'ancienneté de la machine. CE RECOURS EST LE SEUL RECOURS EXCLUSIF EN CAS DE RUMENTURE DE LA GARANTIE.

Vos responsabilités

• Conserver une preuve d'achat appropriée et acceptable. Faire fonctionner, entretenir et inspecter le produit comme spécifié dans la Documentation du produit (Assemblage, Manuels d'utilisation, etc.). Utiliser le produit uniquement selon l'usage auquel il est destiné.
• Informer Nautilus dans les 30 jours de tout problème concernant le Produit.
• Installer les pièces de rechange selon les instructions de Nautilus.
• Suivre les procédures de diagnostic avec un représentant Nautilus, Inc. formé, si demandé.

Éléments non couverts

• Les dommages causés par une utilisation abusive, la manipulation ou la modification du produit, le non-respect des instructions d'assemblage et de maintenance, le non-respect des instructions ou des mises en garde détaillées dans la Documentation du produit (Manuel d'assemblage, Manuel d'utilisation, etc.), les dommages causés par un stockage imprudent ou par l'effet des conditions environnementales comme l'humidité ou les intempéries, une mauvaise utilisation, une mauvaise manutention, un accident, des désastres naturels ou des surtensions.
• Les appareils placés ou utilisés dans des infrastructures commerciales ou institutionnelles, comme les clubs de gym, entreprises, clubs, centres de remise en forme et toute entité publique ou privée mettant des appareils à disposition de ses membres, clients, employés ou affiliés. Les dommages causés par le non-respect de la limitation concernant le poids maximal de l'utilisateur tel qu'indiqué dans le Manuel d'utilisation et sur les étiquettes d'avertissement.
• Les dommages causés par une usure et une détérioration normales.
• Cette garantie ne s'étend à aucun territoire ou pays situé hors des États-Unis et du Canada.

Procédure pour une réparation

Pour les produits achetés directement auprès de Nautilus, Inc., contactez le bureau Nautilus à l'adresse indiquée à la page Contacts du Manuel d'utilisation. Vous serez peut-être invité à retourner le composant défectueux, à vos frais, à une adresse spécifique pour sa réparation ou son inspection. Les méthodes de livraison standard des pièces de rechange garanties seront payées par Nautilus, Inc. Pour les produits achetés à un détaillant, contactez ce dernier pour tout support de garantie.

Exclusions

Les garanties ci-dessus sont exclusivement et expressément émises par Nautilus, Inc. Elles annulent toute indication antérieure, contraire ou supplémentaire, qu'elle soit écrite ou orale. Aucun agent, représentant, revendeur, individu ou employé n'est autorisé à modifier cette garantie, ni d'en changer les obligations ou limitations. Toute garantie implicite, y compris la GARANTIE DE QUALITÉ MARCHANDE et la garantie D'ADAPTATION DANS UN BUT SPECIFIQUE, sont limitées dans leur durée aux termes de la garantie express applicable telle que décrite ci-dessus, quelle que soit la plus longue. Certains États des États-Unis n'autorisant pas de limitations sur la durée de la garantie tacite, cette limitation peut ne pas s'appliquer à votre cas.

Limitation des recours

SAUF DANS LES CAS CONTRAIRE S TIPULES PAR LA LOI, LE RECOURS EXCLUSIF DE L'ACHETEUR EST LIMITE A LA RÉPARATION OU AU RÉPRACTION DE TOUT COMPOSANT CONSIDERÉ PAR NAUTILUS, INC. COMME DÉFECTUEUX SELON LES TERMES DU CONTRAT REPRIS ICI. EN AUCUN CAS NAUTILUS, INC. NE SAURAIT ÉTRE TENU RESPONSABLE DE TODT DOMMAGE SPÉCIAI, CONSÉCURIT, ACCESSIOIRE, INDIRECT, OU ÉCONOMIQUE, INDÉPENDAMMENT DU PRINCE DE LA RESPONSABILITÉ (NOTAMMENT, MAIS NON EXCLUSIVÉMENT DE RESPONSABILITÉ EN RAPPORT À VÉRÉDU, DE NÉLGENCE OU DE RESPONSABILITÉ DÉLICTUELLE), OU D'UNE QUELCONQUE PERTE DE REVENU, DE PROFIT, DE DONNÉES, DE CONFIDENTIALITÉ, OU POUR TOUS DOMMAGES-INTÉRÊTS PUNITIFS SURVENANT À CAUSE OU EN RAPPORT À VÉRÉDU, DE L'UTILISATION DE CETTE MACHINE DE FITNESS/DE'ENTRAJEMENT PHYSIQUE, MÈME SI NAUTILUS, INC. A ETÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. CETTE EXCLUSION ET LA LIMITATION SERONT APPLICABLE MÈME SI UN RECOURS QUELCONQUE EST DÉBOUTÉ DE SON OBJET ESSENTIEL. CERTAINS ÉTATS NE PERMETTANT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES CONSÉCURITS OU ACCESSOIRES, LA LIMITATION ENONCÉE PLUS HAUT POURRAIT DONC NE PAS VOUS ÉTRE APPLICABLE.

Lois applicables aux états

Cette garantie vous accorde des droits spécifiques reconnus par la loi. Vous pourrez également bénéficier d'autres droits en fonction de votre État.

ExpireCTIONS

Dans le cas de l'expiration de la garantie, Nautilus, Inc. pourra vous assister dans le remplacement ou la réparation des pièces et dans les services de main-d'œuvre, en contrepartie d'une facturation de ses services. Contactez un représentant Nautilus pour de plus amples informations sur les pièces et les services après expiration de la garantie. Nautilus ne garantit pas la disponibilité des pièces de rechange après l'expiration de la période de garantie.

Achats internationaux

Si vous avez acheté votre appareil hors des États-Unis, veuillez consulter votre distributeur ou revendeur local pour la couverture de la garantie.
