| Type de produit | Tronçonneuse professionnelle pour élagage |
| Marque | Husqvarna |
| Modèle | T525 |
| Cylindrée | 27,0 cm³ |
| Puissance | 1,1 kW / 9500 tr/min |
| Poids (sans guide ni chaîne) | 2,7 kg |
| Longueur de guide standard | 10 pouces (25 cm) |
| Pas de chaîne | 3/8" (9,52 mm) ou 1/4" (6,35 mm) |
| Capacité du réservoir de carburant | 0,19 litre |
| Capacité du réservoir d'huile de chaîne | 0,17 litre |
| Régime de ralenti | 2900 tr/min |

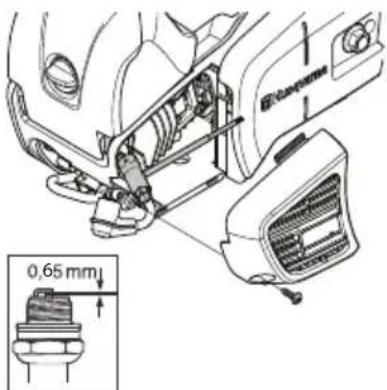

| Bougie | NGK CMR6A (écartement 0,65 mm) |
| Niveau de puissance sonore garanti | 111 dB(A) |
| Vibrations (poignée avant/arrière) | 4,2 / 4,9 m/s² |
| Équipement de sécurité | Frein de chaîne, blocage d'accélération, capteur de chaîne, système anti-vibrations |
| Alimentation | Mélange essence-huile 2T (1:50) |
| Entretien courant | Nettoyage filtre à air, réglage carburateur, affûtage chaîne, contrôle frein de chaîne |
| Pièces d'usure courantes | Chaîne, guide-chaîne, bougie, filtre à air, filtre à carburant |
| Usage prévu | Élagage et destruction de cimes d'arbres (travail en hauteur par opérateur formé) |
FOIRE AUX QUESTIONS - T525 HUSQVARNA
Questions des utilisateurs sur T525 HUSQVARNA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice T525 - HUSQVARNA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil T525 de la marque HUSQVARNA.
MODE D'EMPLOI T525 HUSQVARNA
Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

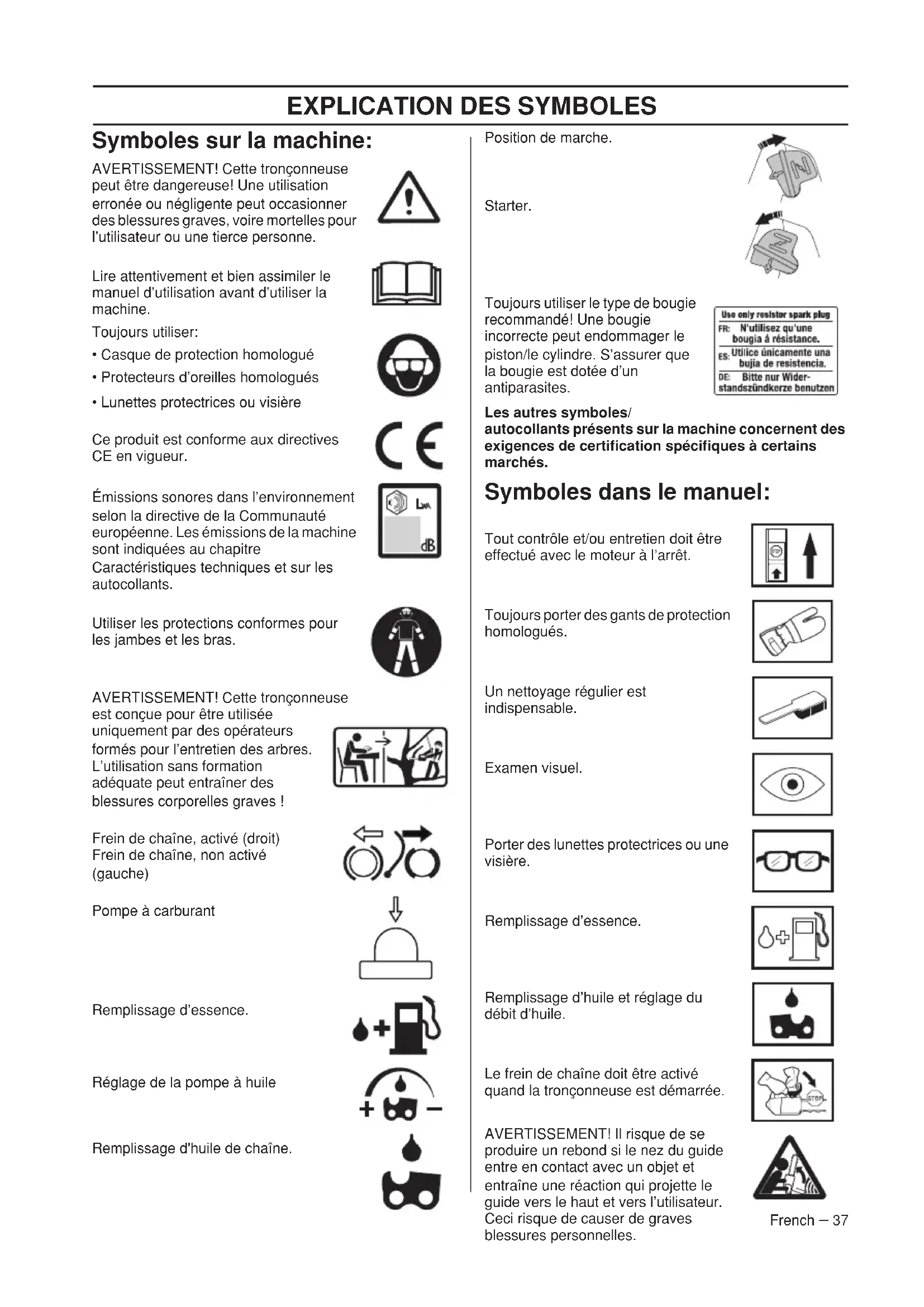

Symboles sur la machine:
AVERTISSEMENT! Cette tronçonneuse peut être dangereuse! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l'utilisateur ou une tierce personne.
Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.
Toujours utiliser:
- Casque de protection homologué
- Protecteurs d'oreilles homologués
• Lunettes protectrices ou visière
Ce produit est conforme aux directives CE en vigueur.
Émissions sonores dans l'environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.
Utiliser les protections conformes pour les jambes et les bras.
AVERTISSEMENT! Cette tronçonneuse est conçue pour être utilisée uniquement par des opérateurs formés pour l'entretien des arbres.
L'utilisation sans formation adéquate peut entraîner des blessures corporelles graves !
Frein de chaîne, activé (droit) Frein de chaîne, non activé (gauche)
Pompe à carburant
Remplissage d'essence.

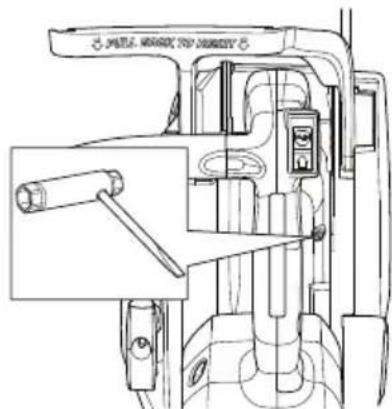

Réglage de la pompe à huile

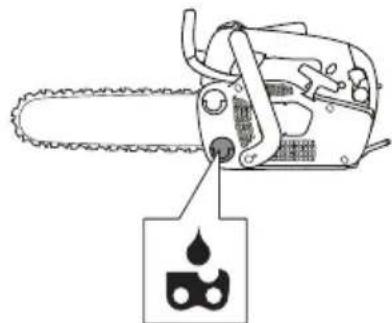

Remplissage d'huile de chaîne.
Position de marche.
Starter.
Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S'assurer que la bougie est dotée d'un antiparasites.
FR: N'utilisez qu'une bougia à résistance.
Les autres symboles/ autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.
Symboles dans le manuel:
Tout contrôle et/ou entretien doit être effectué avec le moteur à l'arrêt.
Toujours porter des gants de protection homologués.
Un nettoyage régulier est indispensable.
Examen visuel.
Porter des lunettes protectrices ou une visière.
Remplissage d'essence.
Remplissage d'huile et réglage du débit d'huile.
Le frein de chaîne doit être activé quand la tronçonneuse est démarrée.

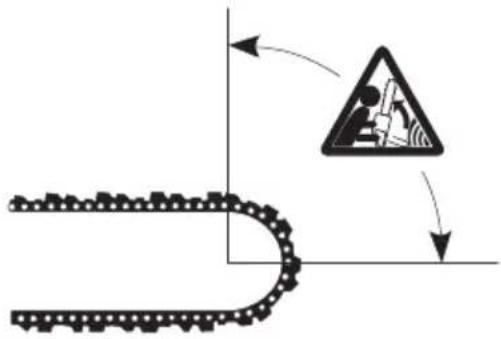

AVERTISSEMENT! Il risque de se produire un rebond si le nez du guide entre en contact avec un objet et entraîne une réaction qui projette le guide vers le haut et vers l'utilisateur. Ceci risque de causer de graves blessures personnelles.
French - 37
SOMMAIRE
Sommaire
EXPLICATION DES SYMBOLES
Symboles sur la machine: 37
Symboles dans le manuel: 37
SOMMAIRE
Sommaire 38
INTRODUCTION
Cher client, 39
QUELS SONT LES COMPOSANTS?
Quels sont les composants de la tronçonneuse? . 40
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Mesures à prendre avant de mettre en usage une tronçonneuse neuve 41
Important! 41
Utilisez toujours votre bon sens 42
Équipement de protection personnelle 42
Équipement de sécurité de la machine 43
Équipement de coupe 46
MONTAGE

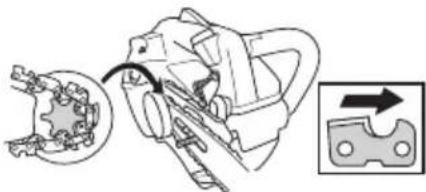

Montage du guide-chaîne et de la chaîne ..... 53
MANIPULATION DU CARBURANT

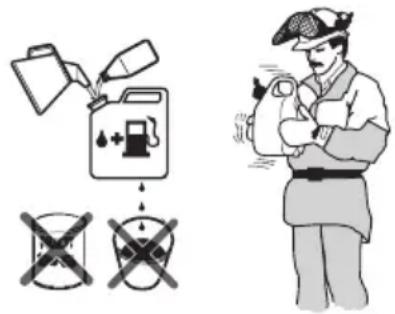

Carburant 54
Remplissage de carburant 55

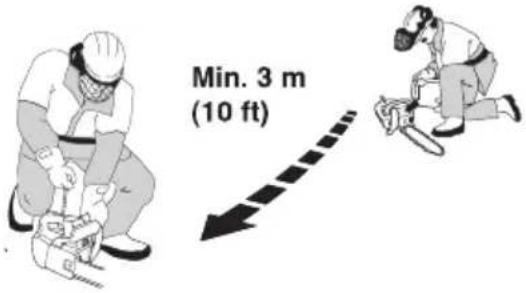

Sécurité carburant 55
DÉMARRAGE ET ARRÊT
Démarrage et arrêt 57
Démarrage 57
TECHNIQUES DE TRAVAIL
Règles élémentaires de sécurité 60
Avant chaque utilisation: 60
Méthodes de travail 60
Mesures anti-rebond 64
ENTRETIEN
Généralités 65
Réglage du carburateur 65
Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse ..... 66
Silencieux 68

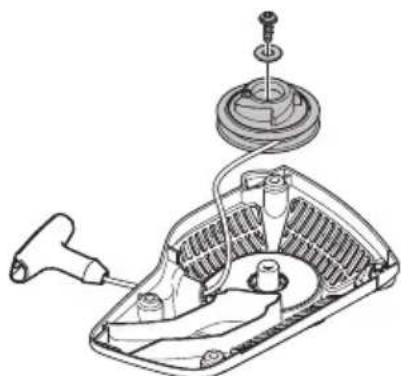

Lanceur 68

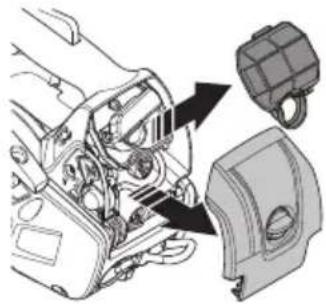

Filtre à air 69
Bougie 70
Réglage de la pompe à huile 70
Système de refroidissement 70
Recherche de pannes 71
Schéma d'entretien 72
CARACTÉRISTIQUES TECHNIQUES
Caractéristiques techniques 73
Combinaisons guide-chaîne et chaîne 74
Affûtage de la chaîne et gabarits d'affûtage ..... 74
Déclaration CE de conformité 74
Cher client,
Félicitations pour ce choix d'un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produire de l'énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu'aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C'est dans ce secteur que Husqvarna est actif aujourd'hui.
Husqvarna est aujourd'hui un des plus grands fabricants du monde de produits destinés à l'entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d'affaires est de développer, fabriquer et commercialiser des produits à moteur pour l'entretien des forêts et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objectif d'Husqvarna est aussi d'être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l'environnement; un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines.
Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L'achat d'un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n'a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l'adresse de l'atelier d'entretien le plus proche.
Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propriétaire.
Nous vous remercions d'utiliser un produit Husqvarna !
Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

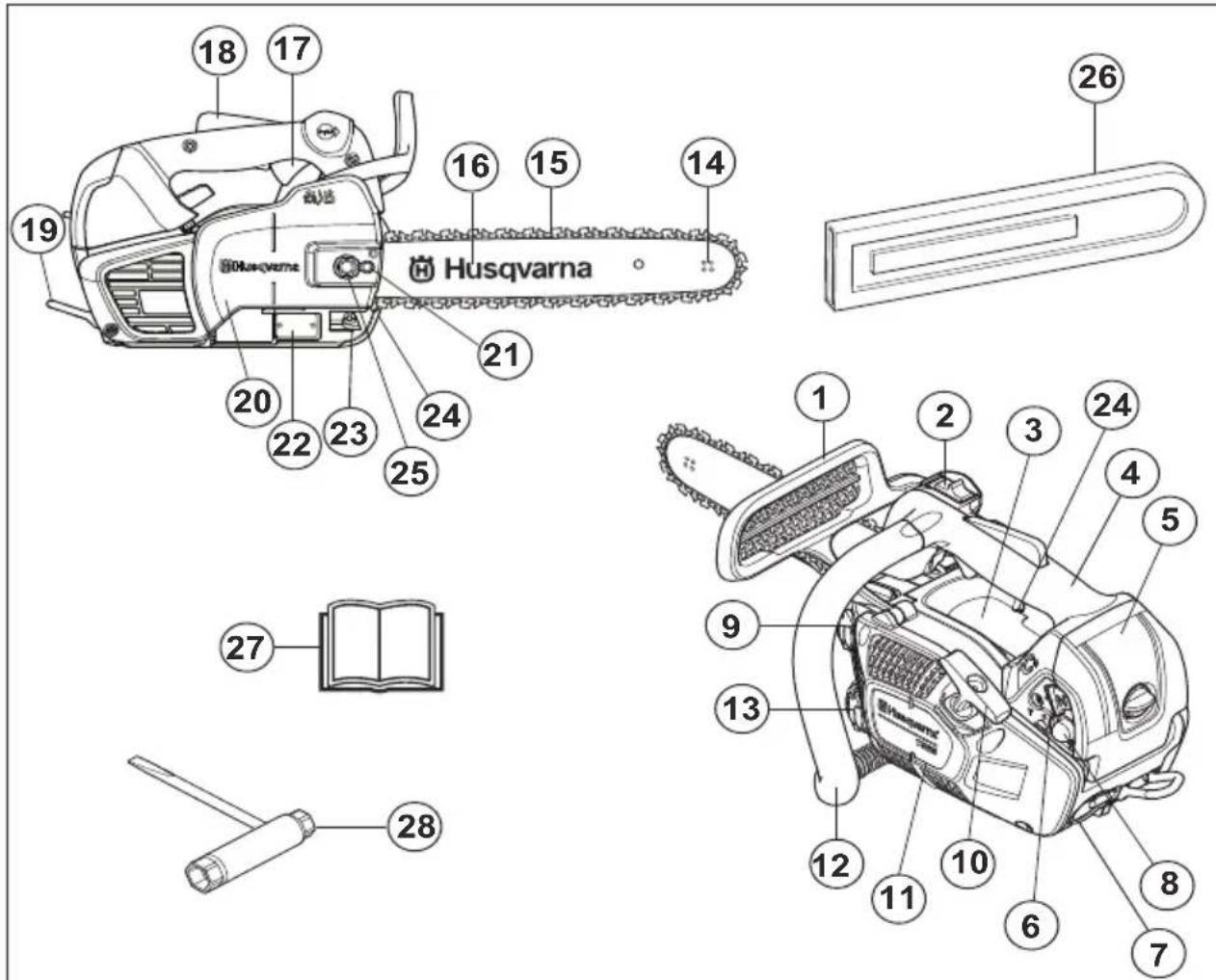

QUELS SONT LES COMPOSANTS?
Quels sont les composants de la tronçonneuse?
1 Arceau protecteur
2 Gâchette d'arrêt
3 Autocollant d'information et d'avertissement
4 Poignée supérieure
5 Capot de filtre
6 Commande de starter
7 Œillet de câble
8 Pompe à carburant
9 Réservoir d'essence
10 Poignée de lanceur
11 Lanceur
12 Poignée avant
13 Réservoir d'huile pour chaîne
14 Pignon avant
15 Chaîne
16 Guide-chaîne
17 Commande de l'accélération
18 Blocage de l'accélération

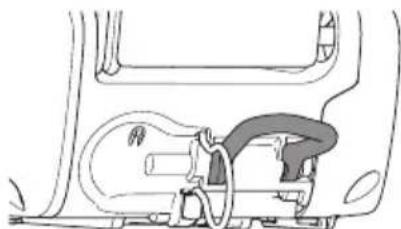

19 Œillet de courroie
20 Carter d'embrayage
21 Vis de tendeur de chaîne
22 Plaque de numéro de série et de produit
23 Capteur de chaîne
24 Vis de réglage de la pompe à huile
25 Ecrou du guide-chaîne
26 Fourreau protecteur du guide-chaîne
27 Manuel d'utilisation
28 Clé universelle
Mesures à prendre avant de mettre en usage une tronçonneuse neuve
- Lisez attentivement ce manuel d'utilisation.
- Vérifier le montage et le réglage de l'outil de coupe. Voir les instructions au chapitre Montage.
- Remplissez de carburant et démarrez la tronçonneuse. Voir les instructions aux chapitres Manipulation du carburant et Démarrage et arrêt.
- Ne pas utiliser la tronçonneuse avant que la chaîne ait reçu une quantité suffisante d'huile de chaîne. Voir les instructions au chapitre Lubrification de l'équipement de coupe.
- Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.
AVERTISSEMENT! Ne jamais modifier sous aucun prétexte la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non-autorisées et l'emploi d'accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.
AVERTISSEMENT! Utilisée de manière erronée ou négligente, la tronçonneuse peut être un outil dangereux pouvant causer des blessures personnelles graves, voire mortelles. Il importe donc de lire attentivement et de bien assimiler le contenu de ce manuel d'utilisation.
AVERTISSEMENT! L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.
AVERTISSEMENT! Une inhalation prolongée des gaz d'échappement du moteur, du brouillard d'huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.
AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.
Important!
IMPORTANT!
Cette tronçonneuse est conçue pour l'élagage et le destruction de cimes d'arbres encore en position verticale.
Utilisez seulement les combinaisons guide-chaîne/chaîne recommandées au chapitre Caractéristiques techniques.
La législation nationale peut restreindre l'utilisation de la machine.
N'utilisez jamais la machine si vous êtes fatigué, avez bu de l'alcool ou pris des médicaments susceptibles d'affecter votre vue, votre jugement ou la maîtrise de votre corps.
Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".
Ne modifiez jamais cette machine de façon à ce qu'elle ne soit plus conforme au modèle d'origine et n'utilisez jamais une machine qui semble avoir été modifiée.
Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Appliquer les instructions de maintenance et d'entretien ainsi que les contrôles de sécurité indiqués dans ce manuel d'utilisation.
Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir les instructions à la section Maintenance.
N'utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques.
REMARQUE! Utilisez toujours des lunettes de protection ou une visière faciale pour vous protéger d'une éventuelle projection d'objet. Une tronçonneuse peut projeter avec violence des objets, de la sciure et de petits morceaux de bois par exemple. Il peut en résulter des blessures graves, surtout au niveau des yeux.
AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.
AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise combinaison guide-chaîne/chaîne augmente le risque de rebond ! N'utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d'affûtage. Voir les instructions au chapitre Caractéristiques techniques.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Utilisez toujours votre bon sens
Il est impossible de prévoir toutes les situations que vous pouvez rencontrer lorsque vous utilisez une tronçonneuse. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n'êtes pas sûr de maîtriser. Si, après avoir lu ces instructions, vous n'êtes toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre. N'hésitez pas à prendre contact avec votre revendeur ou avec nous si vous avez des questions sur l'utilisation de la tronçonneuse. Nous sommes à votre disposition et vous conseillons volontiers pour vous aider à mieux utiliser votre tronçonneuse en toute sécurité.
Nous travaillons en permanence à l'amélioration de la conception et de la technique, des améliorations qui augmentent votre sécurité et votre efficacité. Rendez régulièrement visite à votre revendeur pour vous tenir au courant des nouveautés qui peuvent vous être utiles.
Équipement de protection personnelle
AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l'utilisateur. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.
REMARQUE! Ne jamais utiliser une tronçonneuse en le tenant seulement d'une main. Une tronçonneuse ne peut pas être contrôlée en toute sécurité d'une seule main et l'utilisateur risque de se couper. Toujours conserver une prise stable et ferme sur les poignées avec les deux mains.
- Casque de protection (certifié conforme à la norme EN 12492)
- Protecteur d'oreilles
- Lunettes protectrices ou visière
• Gants protecteurs anti-chaîne - Pantalon avec protection anti-chaîne
- Utiliser les protections conformes pour les bras.
- Bottes avec protection anti-chaîne, embout acier et semelle antidérapante
- Une trousse de premiers secours doit toujours être disponible.
- Extincteur et pelle
Porter des vêtements près du corps et ne risquant pas de gêner les mouvements.
IMPORTANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple. Veillez à toujours disposer des outils nécessaires à l'extinction d'un feu. Vous pouvez ainsi éviter des feux de forêt.

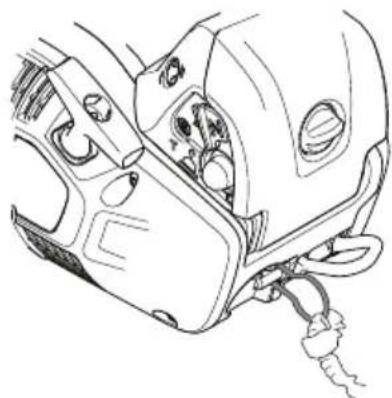

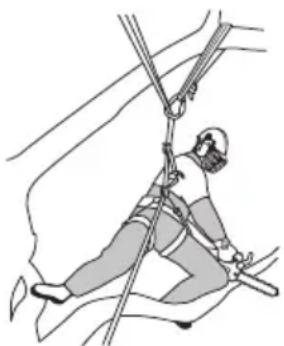

Cette tronçonneuse avec poignée de maintien supérieure a été spécialement conçue pour la chirurgie et l'entretien arboricoles. En raison du design compact spécial des poignées (poignées proches), le contrôle de l'appareil est bien plus délicat. C'est la raison pour laquelle il convient que ces tronçonneuses spéciales soient exclusivement utilisées pour des travaux de coupe au sein d'un arbre par du personnel formé en matière de coupe et de techniques de travail spéciales, sécurisé de façon adéquate (nacelle élévatrice, cordage, harnais de sécurité). Des tronçonneuses standard (avec poignées éloignées) sont recommandées pour tout autre travail de coupe au sol.
AVERTISSEMENT! Travailler à même l'arbre nécessite l'utilisation de techniques de coupe et de travail particulières qui doivent être respectées afin de réduire le risque accru de blessures corporelles. Ne jamais travailler dans un arbre sauf si vous avez suivi une formation professionnelle spécifique à un tel travail, incluant une formation relative à l'utilisation d'un équipement de sécurité et autre équipement de grimpée comme des harnais, des cordages, des ceintures, des étriers, des mousquetons, etc.
Équipement de sécurité de la machine

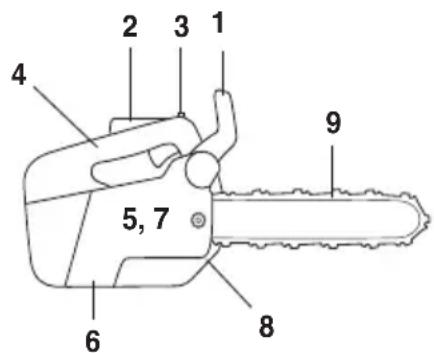

Cette section traite des équipements de sécurité de la machine et de leur fonction. Pour le contrôle et l'entretien, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Voir le chapitre Quels sont les composants? pour savoir où se trouvent équipements sur la machine.
La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.
AVERTISSEMENT! N'utilisez jamais une machine dont les équipements de sécurité sont défectueux. Les équipements de sécurité doivent être contrôlés et entretenus. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Si les contrôles ne donnent pas un résultat positif, faites réparer votre machine par un atelier d'entretien.
Frein de chaîne avec arceau protecteur
Votre tronçonneuse est équipée d'un frein de chaîne conçu pour arrêter la chaîne en cas de rebond. Le frein de chaîne réduit le risque d'accidents, mais seul l'utilisateur peut prévenir les accidents.
Observer la plus grande prudence en utilisant la tronçonneuse et s'assurer que la zone de rebond du guide-chaîne ne touche rien.

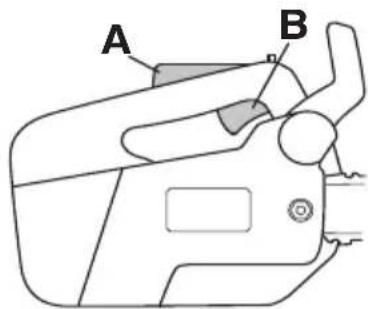

- Le frein de chaîne (A) est activé soit manuellement (de la main gauche), soit avec la fonction d'inertie.
- Pousser l'arceau (B) vers l'avant pour activer le frein de chaîne.
- Ce mouvement actionne un mécanisme à ressort qui tend le ruban du frein (C) autour du système
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
d'entraînement de la chaîne (D) (le tambour d'embrayage).
• L'arceau protecteur ne déclenche pas seulement le frein de chaîne. Il réduit aussi le risque que la main gauche ne se blesse à la chaîne en cas de perte de la prise sur la poignée avant.
- Le frein de chaîne doit être activé quand la tronçonneuse est démarrée pour empêcher que la chaîne ne se mette à tourner.
- Utilisez le frein de chaîne comme "frein de stationnement" au démarrage et lors de courts déplacements, pour éviter une mise en marche involontaire de la tronçonneuse et les accidents.
- Tirer l'arceau vers l'arrière contre la poignée avant pour désactiver le frein de chaîne.

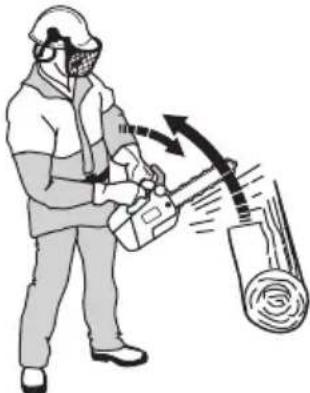

- Un rebond peut être rapide et très violent. Toutefois la plupart des rebonds sont courts et n'activent pas nécessairement le frein de chaîne. Dans ce cas, tenir fermement la tronçonneuse et ne pas la lâcher.
- Le mode d'activation du frein de chaîne (manuel ou automatique par inertie) dépend de l'ampleur du rebond et de la position de la tronçonneuse par rapport à l'objet rencontré par la zone de danger du guide.
Si le rebond est violent et si la zone de danger du guide se trouve loin de l'utilisateur, le frein de chaîne est activé par le contrepoids (inertie) du frein de chaîne dans le sens du rebond.
En cas de rebond moins violent ou si, en raison de la situation de travail, la zone de danger du guide est proche de l'utilisateur, le frein de chaîne est activé manuellement par la main gauche.
- En position d'abattage, la main gauche se trouve dans une position qui rend l'activation manuelle du frein de chaîne impossible. Dans cette position, quand la main gauche ne peut pas agir sur le mouvement de la
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
protection anti-rebond, le frein de chaîne ne peut être activé que par inertie.
Ma main active-t-elle toujours le frein de chaîne en cas de rebond?
Non. Il faut une certaine force pour pousser la protection anti-rebond vers l'avant. Si votre main ne fait qu'effleurer la protection anti-rebond ou glisse dessus, la force peut ne pas suffire pour déclencher le frein de chaîne. Vous devez aussi tenir fermement la poignée de la tronçonneuse quand vous travaillez. Ainsi, vous ne lâchez peut être jamais la poignée avant en cas de rebond et n'activez pas le frein de chaîne, ou n'activez pas le frein de chaîne avant que la tronçonneuse n'ait eu le temps de tourner sur une certaine distance. Dans un tel cas, il se peut que le frein de chaîne n'ait pas le temps d'arrêter la chaîne avant qu'elle ne vous heurte.
Certaines positions de travail empêchent aussi votre main d'atteindre la protection anti-rebond pour activer le frein de chaîne, quand la tronçonneuse est tenue en position d'abattage par exemple.
L'inertie du frein de chaîne est-elle toujours activée en cas de rebond?
Non. Le frein doit fonctionner. Le rebond doit aussi être suffisamment violent pour activer le frein de chaîne. Si le frein de chaîne était trop sensible, il serait continuellement activé, ce qui serait gênant.
Le frein de chaîne me protège-t-il toujours des blessures en cas de rebond?
Non. Tout d'abord, votre frein doit fonctionner pour assurer la protection souhaitée. Ensuite, il doit être activé comme décrit ci-dessus pour arrêter la chaîne en cas de rebond. Pour finir, le frein de chaîne peut être activé mais si le guide-chaîne est trop près de vous, le frein peut ne pas avoir le temps de ralentir et arrêter la chaîne avant que la tronçonneuse ne vous heurte.
La seule façon d'éviter les rebonds et le danger qu'ils représentent est de faire attention et d'utiliser une méthode de travail correcte.
Blocage de l'accélération
Le blocage de la gâchette d'accélération est conçu pour empêcher le fonctionnement accidentel de la gâchette. Lorsque vous appuyez sur le blocage de la gâchette d'accélération (A), en saisissant la poignée par exemple, la gâchette d'accélération (B) se libère. Lorsque vous lâchez la poignée, le blocage de la gâchette d'accélération et la gâchette d'accélération reviennent à leur position par défaut. Cette conception bloque la gâchette d'accélération en position de ralenti.

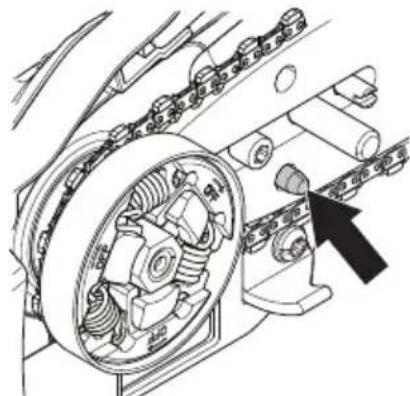

Capteur de chaîne
Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s'est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail).

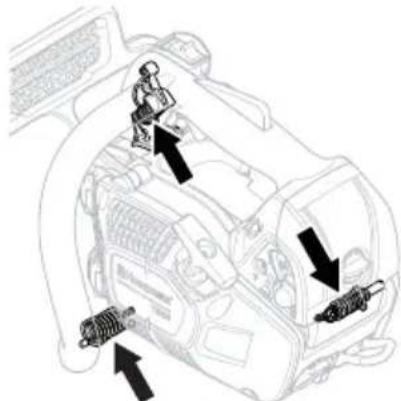

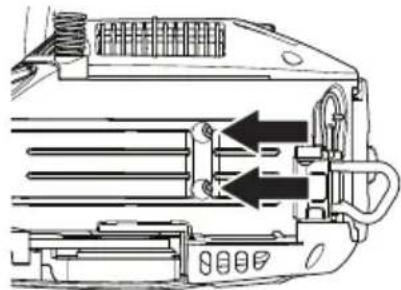

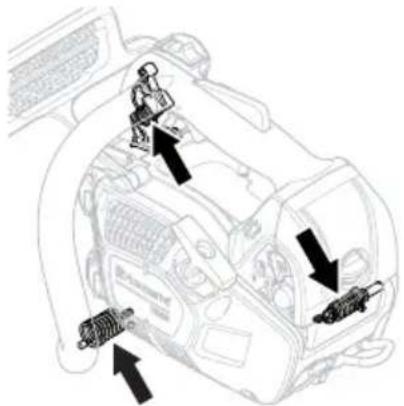

Système anti-vibrations
La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.
Le système anti-vibrations réduit la transmission des vibrations de l'unité moteur/l'équipement de coupe à l'unité que constituent les poignées. Le corps de la tronçonneuse, y compris l'équipement de coupe, est suspendu à l'unité poignées par l'intermédiaire de blocs anti-vibrants.
Le sciage de bois durs (la plupart des feuillus) produit davantage de vibrations que celui des bois tendres (la
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
plupart des conifères). Si la chaîne est mal affûtée ou défectueuse (type inadéquat ou affûtage défectueux), le taux de vibrations augmente.
AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consultez un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.
Bouton d'arrêt
Le bouton d'arrêt est utilisé pour arrêter le moteur.
Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur.
Dans les régions chaudes et sèches, les risques d'incendie sont élevés.
AVERTISSEMENT! Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!
REMARQUE! Un silencieux devient très chaud en cours d'utilisation et le reste après l'arrêt. Cela est également vrai pour le régime au ralenti. Soyez très attentif aux risques d'incendie, surtout quand vous manipulez des gaz et/ou des substances inflammables.

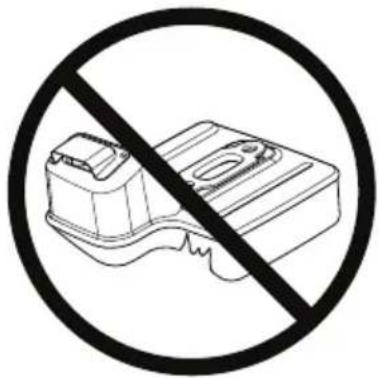

AVERTISSEMENT! N'utilisez jamais une tronçonneuse dont le silencieux est absent ou défectueux. Si le silencieux est défectueux, le niveau sonore et le risque d'incendie augmentent considérablement. Veillez à disposer des outils nécessaires à l'extinction d'un feu.
Équipement de coupe
Cette section explique comment, grâce à l'utilisation du bon équipement de coupe et grâce à un entretien correct:
- Réduire le risque de rebond de la machine.
- Réduit le risque de saut ou de rupture de chaîne.
- Permet des performances de coupe optimales.
- Augmenter la durée de vie de l'équipement de coupe.
- Évite l'augmentation du niveau de vibration.
Règles élémentaires
• N'utiliser que l'équipement de coupe recommandé! Voir les instructions au chapitre Caractéristiques techniques.
- Veiller à ce que les dents de la chaîne soient toujours bien affûtées! Suivre les instructions et utiliser le gabarit d'affûtage recommandé. Une chaîne émoussée ou endommagée augmente le risque d'accidents.
- Veillez à travailler avec une épaisseur de copeau correcte! Suivez les instructions et utilisez le gabarit d'épaisseur de copeau recommandé. Une épaisseur de copeau trop importante augmente le risque de rebond.
- Veiller à ce que la chaîne soit toujours bien tendue! Une tension de chaîne insuffisante
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
augmente le risque de rupture de chaîne ainsi que l'usure du guide, de la chaîne et du pignon.
- Maintenir l'équipement de coupe bien lubrifié et bien entretenu! Un équipement insuffisamment lubrifié augmente le risque de rupture de chaîne ainsi que l'usure du guide, de la chaîne et du pignon.
Équipement de coupe anti-rebond
AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise combinaison guide-chaîne/chaîne augmente le risque de rebond ! N'utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d'affûtage. Voir les instructions au chapitre Caractéristiques techniques.
La seule manière d'éviter un rebond est de s'assurer que la zone de danger du nez du guide n'entre jamais en contact avec un objet.
L'utilisation d'un équipement de coupe avec fonction anti-rebond "intégrée" et un affûtage et un entretien corrects de la chaîne permettent de réduire les effets de rebond.
Guide-chaîne
Plus le rayon du nez est petit, plus la tendance au rebond est petite.
Chaîne
Une chaîne comporte un certain nombre de maillons, tant en modèle standard qu'en version anti-rebond.
IMPORTANT! Aucune chaîne n'élimine le risque de rebond.
AVERTISSEMENT! Chaque contact avec une chaîne en rotation peut entraîner des blessures graves.
Terminologie concernant le guide-chaîne et la chaîne
Afin de maintenir toutes les fonctions de sécurité sur l'équipement de coupe, vous devez remplacer les combinaisons chaîne/guide-chaîne usées ou abîmées par un guide-chaîne et une chaîne recommandés par
Husqvarna. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées.
Guide-chaîne
- Longueur (pouces/cm)
- Nombre de dents par pignon (T).
- Pas de chaîne (=pitch) (pouces). Le pignon du nez et le pignon d'entraînement doivent correspondre à l'espace entre les maillons.
- Nombre de maillons entraîneurs (pce). La longueur du guide, le pas de chaîne et le nombre de dents au pignon donnent un nombre déterminé de maillons entraîneurs.
- Trou de graissage de chaîne et trou du tendeur de chaîne. Le guide-chaîne doit correspondre au modèle de tronçonneuse.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Chaîne
• Pas de chaîne (=pitch) (pouces)
• Jauge du maillon entraîneur (mm/pouces)
- Nombre de maillons entraîneurs (pce)
Généralités concernant l'affûtage des dents
- N'utilisez jamais une tronçonneuse dont les dents sont émoussées. Les dents de la chaîne sont considérées comme émoussées quand il faut forcer sur l'équipement de coupe pour qu'il traverse le bois et quand les copeaux sont très petits. Une chaîne très émoussée ne produit pas de copeaux du tout, seulement de la poudre de bois.
- Une chaîne bien affûtée avance tout seule dans le bois, laissant de gros et longs copeaux.
- La partie coupante de la chaîne consiste en un maillon coupant qui comporte une dent (A) et un limiteur d'épaisseur de copeau (B). La distance verticale entre ces éléments détermine la profondeur de coupe.
Quatre dimensions doivent être prises en compte lors de l'affûtage d'une dent.
1 Angle d'affûtage
4 Diamètre de la lime ronde
Il est très difficile d'affûter correctement une chaîne de tronçonneuse sans outils spéciaux. Nous recommandons donc d'utiliser notre gabarit d'affûtage qui assure un affûtage permettant une réduction du risque de rebond et des performances de coupe optimales.
Vous trouverez les informations nécessaires pour l'affûtage de la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.
AVERTISSEMENT! La tendance au rebond augmente considérablement si les instructions d'affûtage ne sont pas respectées.
Affûtage de la dent
Pour affûter une dent, une lime ronde et un gabarit d'affûtage sont nécessaires. Vous trouverez des informations sur le diamètre de lime ronde et le gabarit
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
d'affûtage recommandés pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.
- S'assurer que la chaîne est tendue. Une tension insuffisante rend la chaîne instable latéralement, gênant ainsi l'affûtage de la chaîne.
- Toujours limer de l'intérieur de la dent vers l'extérieur. Soulager la lime sur le mouvement de retour. Commencer par limer toutes les dents du même côté, retourner la tronçonneuse et limer de l'autre côté.
- Limer de manière à amener toutes les dents à la même hauteur. Si la hauteur de dent est inférieure à 4 mm (5/32"), la chaîne est usée et doit être remplacée.
Généralités sur le réglage de l'épaisseur du copeau
- Quand la dent est affûtée, l'épaisseur du copeau (=profondeur de coupe) diminue. Pour conserver une capacité de coupe maximale, le limiteur d'épaisseur du copeau doit être abaissé au niveau recommandé. Voir trouverez l'épaisseur de copeau recommandée pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.
AVERTISSEMENT! Une épaisseur de copeau excessive augmente la tendance au rebond de la chaîne!
Réglage de l'épaisseur du copeau
- Le réglage de l'épaisseur du copeau doit être effectué sur des dents nouvellement affûtées. Nous recommandons de régler l'épaisseur du copeau tous les trois affûtages de chaîne. REMARQUE! Cette recommandation suppose que les dents n'ont pas été anormalement réduites lors de l'affûtage.
- Pour le réglage de l'épaisseur du copeau, une lime plate et un gabarit d'épaisseur sont nécessaires. Nous vous recommandons d'utiliser notre gabarit d'affûtage pour l'épaisseur afin d'obtenir l'épaisseur souhaitée et le bon angle pour le limiteur d'épaisseur du copeau.
- Mettez le gabarit d'affûtage sur la chaîne. Vous trouverez des informations sur l'utilisation du gabarit d'affûtage sur l'emballage. Utilisez une lime plate pour retirer l'excès sur la partie qui dépasse du limiteur d'épaisseur du copeau. L'épaisseur est correcte quand vous pouvez passer la lime sur le gabarit sans ressentir de résistance.
Tension de la chaîne
AVERTISSEMENT! Une tension insuffisante de la chaîne augmente le risque que la chaîne saute et donc de blessures graves, voire mortelles.
Plus on utilise une chaîne, plus elle s'allonge. L'équipement de coupe doit être réglé après une telle altération.
La tension de la chaîne doit être contrôlée après chaque plein d'essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vérifier la tension plus souvent.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

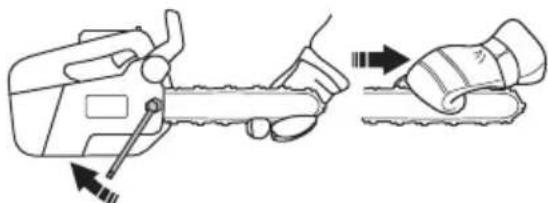

En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement.

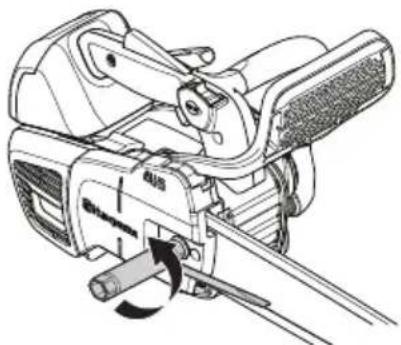

- Dévisser l'écrou du guide-chaîne fixant le carter d'embrayage/frein de chaîne. Utiliser la clé universelle.

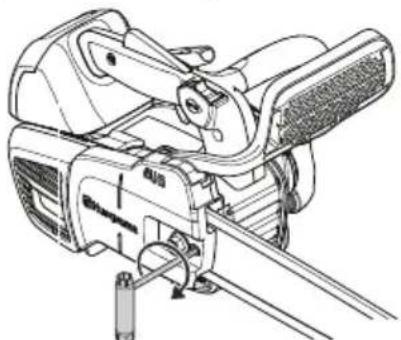

- Soulever le nez du guide et tendre la chaîne en serrant la vis du tendeur de chaîne avec la clé universelle. Tendre la chaîne jusqu'à ce qu'elle ne soit plus molle sous le guide.
- Utiliser la clé universelle pour serrer l'écrou du guide-chaîne tout en tenant levé le nez du guide. Contrôler que la chaîne peut tourner manuellement et qu'elle ne pend pas sous le guide.
L'emplacement de la vis du tendeur de chaîne varie avec les modèles de tronçonneuses. Voir le chapitre Quels sont les composants? pour savoir où elle se trouve sur votre modèle.
Lubrification de l'équipement de coupe
AVERTISSEMENT! Une lubrification insuffisante de l'équipement de coupe augmente le risque de rupture de chaîne et donc de blessures graves, voire mortelles.
Huile de chaîne de tronçonneuse
L'huile de chaîne doit bien adhérer à la chaîne et posséder d'excellentes qualités de fluidité par tous les temps, aussi bien en été qu'en hiver.
En tant que fabricant de tronçonneuses nous avons mis au point une huile de chaîne hautement performante et qui, grâce à sa base végétale, est de plus biodégradable. Nous recommandons l'utilisation de cette huile pour une durée de vie maximale de la chaîne et pour la protection de l'environnement. Si notre huile de chaîne n'est pas disponible, nous recommandons l'utilisation d'une huile de chaîne ordinaire.
Ne jamais utiliser de l'huile usagée! Cela représente un danger pour vous, pour la machine et pour l'environnement.
IMPORTANT! Si de l'huile de chaîne végétale est utilisée, démontez et nettoyez la gorge du guide-chaîne et la chaîne avant de les remiser pour une période prolongée. Si vous ne le faites pas, l'huile de chaîne risque de s'oxyder et la chaîne pourrait se raidir et le pignon du nez gripper.
Remplissage d'huile de chaîne
- Toutes nos tronçonneuses sont dotées d'un dispositif de lubrification automatique de la chaîne. Certains modèles ont également un débit réglable.
- Le réservoir d'huile de chaîne et le réservoir de carburant sont dimensionnés pour que le carburant prenne fin avant l'huile de chaîne.
Cette fonction de sécurité suppose l'utilisation d'une huile de chaîne appropriée (une huile trop fluide viderait le réservoir d'huile avant l'essence) et un équipement de coupe bien choisi (un guide-chaîne long demande davantage d'huile de chaîne).
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

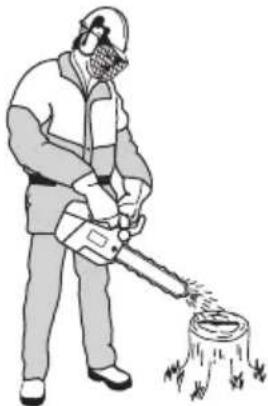

Contrôle de la lubrification de la chaîne
• Vérifier la lubrification à chaque plein d'essence.
Diriger le nez du guide sur un objet fixe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l'objet clair doit nettement présenter un film d'huile en forme de ruban.
En cas de mauvais fonctionnement de la lubrification de la chaîne:
- Vérifier que le canal de graissage du guide-chaîne est bien ouvert. Le nettoyer au besoin.
- S'assurer que la gorge du guide est propre. La nettoyer au besoin.
- Vérifier que le pignon du nez tourne librement et que l'orifice de graissage est propre. Nettoyer et graisser au besoin.
Si, après les contrôles et mesures ci-dessus, la lubrification de la chaîne n'est toujours pas satisfaisante, s'adresser obligatoirement à un atelier spécialisé.
Pignon d'entraînement
Le tambour d'embrayage est équipé d'une roue d'entraînement Spur (roue d'entraînement à chaîne soudée sur le tambour).
Vérifier régulièrement le degré d'usure du pignon. Le remplacer en cas d'usure excessive. Le pignon doit être remplacé en même temps que la chaîne.
Contrôle de l'usure de l'équipement de coupe
Vérifier quotidiennement l'état de la chaîne et s'assurer:
- Que les rivets et les maillons ne comportent pas de fissures.
- Que la chaîne n'est pas raide.
- Que les rivets et les maillons ne sont pas anormalement usés.
Jetez la chaîne si un des points ci-dessus est vérifié.
Il est recommandé de comparer avec une chaîne neuve pour évaluer le degré d'usure.
Si la hauteur de dent est inférieure à 4 mm, la chaîne est usée et doit être remplacée.
Guide-chaîne
Vérifier régulièrement:
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
- Qu'il n'y a pas de bavures sur les côtés extérieurs de la gorge. Les limer au besoin.
- Que la gorge du guide n'est pas anormalement usée. Remplacer le guide si nécessaire.
- Que le nez n'est pas anormalement ou irrégulièrement usé. Si un creux s'est formé à l'extrémité du rayon du nez (bord inférieur), la chaîne n'était pas suffisamment tendue.
- Retourner le guide quotidiennement pour assurer une durée de vie optimale.
AVERTISSEMENT! La plupart des accidents surviennent quand la chaîne de la tronçonneuse touche l'utilisateur.
Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".
L'utilisateur se doit d'éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures anti-rebond, Équipement de coupe et Méthodes de travail.
Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine.
Utiliser les équipements de coupe recommandés et en vérifier le bon état. Voir aux chapitres Caractéristiques techniques et Instructions générales de sécurité.
Vérifier le bon fonctionnement des équipements de sécurité de la tronçonneuse. Voir aux chapitres Méthodes de travail et Instructions générales de sécurité.

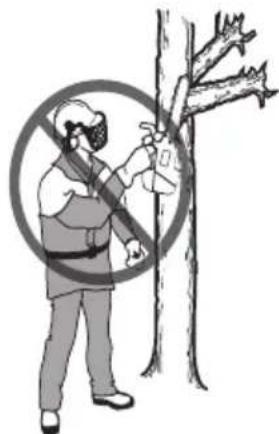

N'utilisez jamais une tronçonneuse en la tenant d'une seule main. Il n'est pas possible de contrôler correctement une tronçonneuse d'une seule main. Tenez toujours fermement les poignées des deux mains.
MONTAGE
Montage du guide-chaîne et de la chaîne
AVERTISSEMENT! Utiliser des gants pour toute manipulation de la chaîne.
- S'assurer que le frein de chaîne ne s'est pas déclenché en amenant l'arceau protecteur contre l'étrier de la poignée avant.
- Dévisser l'écrou du guide-chaîne et retirer le carter d'embrayage (frein de chaîne).
- Assurez-vous que la goupille de réglage du tendeur de chaîne est dans sa position la plus reculée. Installez le guide-chaîne au-dessus de l'écrou de guide-chaîne et positionnez la goupille de réglage du tendeur de chaîne dans la découpe à l'intérieur du guide-chaîne.
- Placez la chaîne sur le pignon d'entraînement et dans la gorge du guide-chaîne. Commencez par le dessus du guide-chaîne.
- Assurez-vous que la face tranchante des dents est vers l'avant sur le dessus du guide-chaîne.
- Assurez-vous que les maillons d'entraînement s'engagent dans le pignon d'entraînement et que la chaîne est correctement placée sur le guide-chaîne. Installez le carter de l'embrayage (frein de chaîne) et serrez les écrous du guide-chaîne à la main.
- Tendre la chaîne en tournant la vis du tendeur de chaîne vers la droite à l'aide de la clé universelle. Tendre la chaîne jusqu'à ce qu'elle ne pende plus sous le guide. Voir les instructions à la section Tension de la chaîne.
- La chaîne est tendue correctement quand elle ne pend pas sous le guide et peut toujours être avancée à la main sans difficulté. Serrer l'écrou du guide-chaîne avec la clé universelle tout en maintenant relevé le nez du guide.
- La tension d'une chaîne neuve doit être vérifiée fréquemment pendant son rodage. Vérifier régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie.
Montage de l'œillet de courroie
Deux œillets se situent sur le bord arrière du capot de la tronçonneuse : un œillet de câble et un œillet de courroie. L'œillet de câble est livré fixé.
L'œillet de courroie n'est pas livré fixé ; il permet aux utilisateurs d'accrocher simplement la tronçonneuse à une courroie ou à un harnais. Pour de plus amples informations, consultez la rubrique « Techniques de travail ».
Pour monter un œillet de courroie, contactez votre atelier spécialisé.
Montage du griffe d'abattage
Un patin d'ébranchage est vendu en tant que pièce de rechange. Contactez votre atelier d'entretien.
MANIPULATION DU CARBURANT
Carburant
Remarque! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, même de petites erreurs au niveau de la quantité d'huile affectent sérieusement le rapport du mélange.
AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant.
Essence
- Utiliser une essence de qualité, avec ou sans plomb.
- L'indice d'octane le plus bas recommandé est de 90 (RON). Si le moteur utilise une essence d'un indice d'octane inférieur à 90, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur.
- Pour les travaux utilisant un régime élevé continu (l'élagage, par ex.), il est recommandé d'utiliser un taux d'octane supérieur.
Essence alkylat Husqvarna
Husqvarna recommande l'utilisation d'essence alkylat Husqvarna pour des performances optimales. L'essence contient des substances moins dangereuses par rapport à l'essence normale, ce qui réduit le risque de fumées d'échappement dangereuses. L'essence offre une faible quantité de résidus lors de la combustion, ce qui permet de préserver la propreté des pièces du moteur et d'optimiser la longévité du moteur. L'essence alkylat Husqvarna n'est pas disponible dans tous les marchés.
Carburant à l'éthanol
HUSQVARNA recommande l'utilisation de carburant commercial à l'éthanol présentant une teneur maximale en éthanol de 10 %.
Rodage
La conduite à un régime trop élevé pendant de longues période doit être évitée pendant les 10 premières heures.
Huile deux temps
- Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air. Coefficient de mélange 1:50 (2%).
- Si de l'huile HUSQVARNA n'est pas disponible, utiliser une autre huile deux temps de haute qualité pour moteurs refroidis par air. Pour le choix d'huile, consulter le concessionnaire.
- Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau.
- Ne jamais utiliser d'huile pour moteurs à quatre temps.
| Essence, litres | Huile deux temps, litres |
| 2% (1:50) | |
| 5 0,10 | |
| 10 0,20 | |
| 15 0,30 | |
| 20 0,40 |
Mélange
- Mélangez toujours l'essence et l'huile dans un récipient propre approuvé pour l'essence.
- Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.
- Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.
- Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
- Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.
Huile pour chaîne
- Il est recommandé d'utiliser une huile spéciale (huile pour chaîne) possédant de bonnes qualités d'adhérence pour la lubrification.
- Ne jamais utiliser d'huile usagée. Ceci endommagerait la pompe à huile, le guide-chaîne et la chaîne.
- Il est important d'utiliser une huile adaptée à la température de l'air (viscosité appropriée).
- Les températures inférieures à 0°C rendent certaines huiles visqueuses. Ceci peut causer une surcharge de la pompe à huile, endommageant les pièces de la pompe.
- Contacter l'atelier spécialisé pour obtenir des conseils sur le choix d'une huile de chaîne adéquate.
MANIPULATION DU CARBURANT
Remplissage de carburant
AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:
Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.
Ne fumez jamais ni ne placez d'objet chaud à proximité du carburant.
Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.
Serrer soigneusement le bouchon du réservoir après le remplissage.
Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mettre en marche.
Essuyer le pourtour des bouchons des réservoirs. Nettoyer régulièrement les réservoirs de carburant et d'huile pour chaîne. Remplacer le filtre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont causes de mauvais fonctionnement. Veiller à obtenir un mélange homogène en secouant le récipient avant de remplir le réservoir. Les contenances des réservoirs de carburant et d'huile pour chaîne sont adaptées l'une à l'autre. Toujours faire le plein des réservoirs de carburant et d'huile à la même occasion.
AVERTISSEMENT! Le carburant et les vapeurs de carburant sont extrêmement inflammables. Observer la plus grande prudence en manipulant le carburant et l'huile de chaîne. Penser au risque d'explosion, d'incendie ou d'empoisonnement.
AVERTISSEMENT! Remplacez toujours un bouchon endommagé.
Sécurité carburant
- Ne jamais effectuer le remplissage de la machine lorsque le moteur tourne.
- Veiller à une bonne aération lors du remplissage et du mélange de carburant (essence et huile 2 temps).
- Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l'endroit où a été fait le plein.
- Ne jamais démarrer la machine:
1 Si du carburant ou de l'huile de chaîne ont été répandus sur la machine. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer.
2 Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l'eau et du savon.
3 S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.
AVERTISSEMENT! N'utilisez jamais une machine présentant des dommages visibles sur la protection de bougie et sur le câble d'allumage. Des étincelles pourraient être générées et provoquer un incendie.
Transport et rangement
- Remiser la tronçonneuse et le carburant de sorte que ni fuites ni émanations ne puissent entrer en contact avec une étincelle ou flamme. Par exemple machines électriques, moteurs électriques, contacteurs ou interrupteurs électriques, chaudières, etc.
- Lors du remisage du carburant, n'utiliser que des récipients spécialement destinés à contenir du carburant.
- En cas de longues périodes de remisage ou de transport de la tronçonneuse, les réservoirs de carburant et d'huile devront être vidés. Pour se débarrasser du surplus, s'adresser à la station-service la plus proche.
- La protection pour le transport doit toujours être montée sur l'équipement de coupe au cours du transport et du remisage de la machine, pour éviter tout contact involontaire avec la chaîne acérée. Même une chaîne immobile peut blesser gravement la personne qui la heurte.
- Sécurisez la machine pendant le transport.
MANIPULATION DU CARBURANT
Remisage prolongé
Videz les réservoirs de carburant et d'huile dans un endroit bien aéré. Conservez le carburant dans des bidons approuvés dans un endroit sûr. Montez la protection du guide-chaîne. Nettoyez la machine. Voir les instructions au chapitre Schéma d'entretien.
Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.
Démarrage et arrêt
AVERTISSEMENT! Contrôler les points suivants avant la mise en marche:
Le frein de chaîne doit être activé lors du démarrage de la tronçonneuse afin de réduire le risque de contact avec la chaîne en rotation.
Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l'embrayage risque de se détacher et de causer des blessures personnelles.
Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entrer en contact avec quoi que ce soit.
Si vous devez démarrer la tronçonneuse dans un arbre, il convient de lire les instructions sous le titre Démarrage de la tronçonneuse dans un arbre, sous le chapitre Techniques de travail.
Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone la travail.
Une inhalation prolongée des gaz d'échappement du moteur, du brouillard d'huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé.
Démarrage
Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Activer le frein en poussant la protection anti-rebond vers l'avant.
Pompe à carburant: Appuyez sur la poire d'amorçage plusieurs fois jusqu'à ce que le carburant commence à la remplir. Il n'est pas nécessaire de remplir la poire complètement.
Saisir la poignée avant de la main gauche. Maintenir la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière. Prendre la poignée du lanceur de la main droite et tirer lentement jusqu'à ce qu'une résistance se fasse sentir (les cliquets se mettent en prise). Tirer ensuite plusieurs fois rapidement et avec force. Ne jamais enrouler la corde du lanceur autour de la main.
REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.
Tirez la commande du starter dès que le moteur démarre. Il émet alors un son de « soufflement ». Continuez de tirer le lanceur avec force jusqu'à ce que le moteur démarre.
DÉMARRAGE ET ARRÊT

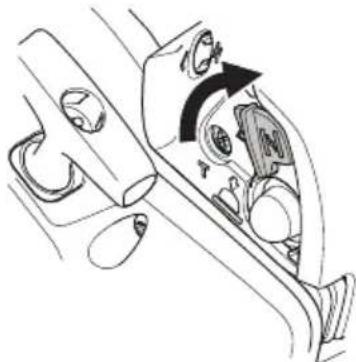

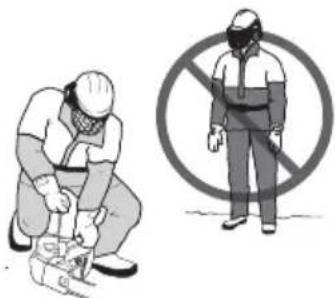

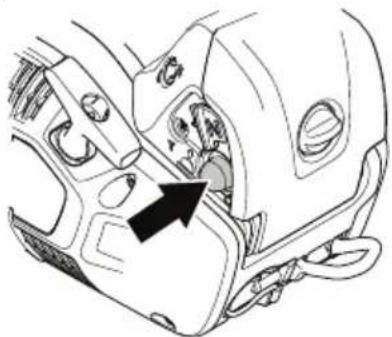

Moteur chaud
Pompe à carburant: Appuyez sur la poire d'amorçage plusieurs fois jusqu'à ce que le carburant commence à la remplir. Il n'est pas nécessaire de remplir la poire complètement.
Position ralenti accéléré : Activez le réglage du ralenti accéléré en déplaçant la commande du starter sur la position de starter, puis en la tirant à nouveau.
Saisissez la poignée avant de la main gauche et poussez la tronçonneuse au sol. Saisissez la poignée du lanceur de la main droite, tirez la corde du lanceur lentement jusqu'à sentir une résistance (les cliquets se mettent en prise). Tirez ensuite rapidement et fermement jusqu'au démarrage du moteur. Ne jamais enrouler la corde du lanceur autour de la main.
REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.
La procédure de démarrage active une fonction qui règle la vitesse du moteur au-dessus du régime de ralenti. Désactivez cette fonction en appuyant doucement sur la gâchette d'accélération et relâchez-la. La vitesse du
moteur passe au ralenti. Cela permet d'éviter toute usure inutile de l'embrayage et du frein de chaîne.
Remarque! Réinitialiser le frein de chaîne en poussant la protection anti-rebond (marqué "PULL BACK TO RESET") contre l'étrier de la poignée. La tronçonneuse est maintenant prête à être utilisée.
- Ne jamais démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas correctement montés. Voir les instructions au chapitre Montage. Si le guide et la chaîne ne sont pas montés sur la tronçonneuse, l'accouplement peut se détacher et causer des dommages graves.
- Le frein de chaîne doit être activé au démarrage. Voir les instructions au chapitre Démarrage et arrêt. Ne jamais démarrer la tronçonneuse en l'air. Cette méthode est très dangereuse. Vous pourriez en effet facilement perdre le contrôle de la tronçonneuse.
- Ne jamais mettre la machine en marche à l'intérieur. Les gaz d'échappement du moteur sont nocifs.
- S'assurer que la zone de travail est bien dégagée et qu'aucune personne et aucun animal ne risquent d'entrer en contact avec l'équipement de coupe.
- Toujours tenir la tronçonneuse des deux mains. Tenir la poignée supérieure de la main droite et la poignée avant de la main gauche. L'utilisateur, qu'il soit
DÉMARRAGE ET ARRÊT
droitier ou gaucher, doit la tenir de la sorte. Saisir fermement la poignée de la tronçonneuse avec les pouces et les doigts.
Démarrage de la tronçonneuse dans un arbre
Lors du démarrage de la tronçonneuse dans un arbre, l'utilisateur doit :
a) enclencher le frein de chaîne avant le démarrage.
b) tenir la tronçonneuse à sa gauche ou à sa droite lors du démarrage :
1 du côté gauche, tenir la tronçonneuse la main gauche sur la poignée frontale. Éloignez la tronçonneuse de votre corps tout en tenant la corde du lanceur de la main droite.
2 du côté droit, tenir la tronçonneuse la main droite sur l'une ou l'autre poignée. Éloignez la tronçonneuse de votre corps tout en tenant la corde du lanceur de la main gauche.
Le frein de chaîne doit toujours être enclenché avant de suspendre une tronçonneuse en marche sur son estrope. L'utilisateur doit toujours vérifier si la tronçonneuse dispose d'assez de carburant avant d'amorcer des coupes difficiles.
Arrêt
Le moteur est arrêté en poussant l'interrupteur d'arrêt en position d'arrêt.
AVERTISSEMENT! Les informations relatives à la méthode de travail décrite dans ce manuel d'utilisation ne sont pas suffisantes pour constituer une véritable formation à l'utilisation de cette tronçonneuse pour l'entretien des arbres. Les tronçonneuses pour l'entretien des arbres doivent être utilisées uniquement par des opérateurs formés pour l'entretien des arbres ! L'utilisation sans formation adéquate peut entraîner des blessures corporelles graves. Évitez d'utiliser la machine si vous ne vous sentez pas suffisamment qualifié pour le travail à effectuer !
Règles élémentaires de sécurité
IMPORTANT! Ce chapitre traite des mesures élémentaires de sécurité à respecter en travaillant avec la tronçonneuse. Cependant, aucune information ne peut remplacer l'expérience et le savoir-faire d'un professionnel. En cas de doute ou de difficulté quant à l'utilisation de la machine, consulter un spécialiste. Demander conseil au point de vente de la tronçonneuse, à l'atelier d'entretien ou à un utilisateur expérimenté. L'utilisateur doit éviter d'utiliser la machine s'il ne se sent pas suffisamment qualifié pour le travail à effectuer!
L'utilisateur ne peut jamais :
- procéder à une coupe, la zone de rebond au bout du guide-chaîne de la tronçonneuse.
- Utiliser la tronçonneuse d'une seule main.
- tenter d'attraper des tronçons en pleine chute.
- Couper dans l'arbre s'il/elle n'est sécurisé(e) que par une seule corde. Utilisez toujours 2 cordes sécurisées.
Avant chaque utilisation:
1 Contrôler que le frein de chaîne fonctionne correctement et n'est pas endommagé.
2 Contrôler que le blocage de l'accélération fonctionne correctement et n'est pas endommagé.
3 Contrôlez que l'interrupteur d'arrêt fonctionne correctement et est en bon état.
4 Contrôler que toutes les poignées ne comportent pas d'huile.
5 Contrôler que le système anti-vibrations fonctionne correctement et n'est pas endommagé.
6 Contrôler que le silencieux est bien attaché et qu'il n'est pas endommagé.
7 Contrôler que tous les éléments de la tronçonneuse sont serrés et qu'ils ne sont ni endommagés ni absents.
8 Contrôler que le capteur de chaîne est bien en place et qu'il n'est pas endommagé.
9 Contrôlez la tension de la chaîne.
Méthodes de travail
Pour les travaux d'entretien en hauteur, il faut attacher la tronçonneuse.
Sécurisez la tronçonneuse en attachant l'extrémité d'une corde de sécurité à l'œillet de câble de la tronçonneuse et l'autre extrémité au harnais de l'opérateur. La corde est un dispositif de sécurité : si l'opérateur perd le contrôle de la tronçonneuse, la corde/sangle empêche la tronçonneuse de tomber au sol. La méthode d'attache principale recommandée consiste à attacher l'œillet de courroie au crochet de sécurité du harnais de l'utilisateur. Toutefois, si la corde de sécurité est utilisée comme méthode d'attache principale, la tronçonneuse doit être placée à l'extrémité de la corde de sécurité entièrement déroulée. De plus, la tronçonneuse ne doit pas tomber de la hauteur à laquelle la tâche est effectuée jusqu'à l'extrémité de la corde de sécurité.
Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".
TECHNIQUES DE TRAVAIL
Règles élémentaires
AVERTISSEMENT! Lors de délicates opérations d'abattage, les protecteurs d'oreilles devront être retirés dès la fin du tronçonnage afin que tout bruit ou signal d'avertissement puisse être entendu.
1 En comprenant en quoi consiste et comment se produit un rebond, il est possible de limiter et même d'éliminer l'effet de surprise qui augmente le risque d'accident. La plupart des rebonds sont courts, mais certains peuvent être extrêmement rapides et violents.
2 Par manque d'attention, la zone de rebond du nez du guide peut buter sur une souche, un rondin, une branche ou un arbre voisin et occasionner un rebond.
3 Toujours tenir la tronçonneuse fermement, la main droite sur la poignée supérieure et la gauche, sur la poignée avant. Tenir les poignées solidement avec les doigts et les pouces. Il convient de toujours tenir la tronçonneuse de la sorte, que l'on soit droitier ou gaucher. Une prise solide aide à maîtriser les rebonds et à avoir un meilleur contrôle de la tronçonneuse.
4 Ne jamais se servir de la tronçonneuse à un niveau trop élevé, plus haut que les épaules, et éviter de couper avec la pointe du guide-chaîne. Ne jamais tenir la tronçonneuse d'une seule main!
5 Toujours travailler à plein régime!
6 Mettre le moteur au ralenti après chaque coupe (la maintenance du régime maximal hors charge, c'est à dire sans que le moteur ait à supporter le travail de la chaîne, risque d'endommager gravement le moteur).
- Scier de haut en bas = méthode "tirée"
- Scier de bas en haut = méthode "poussée".
- Scier en utilisant la méthode "poussée" implique un risque accru de rebond.
Voir au chapitre Mesures anti-rebond.
7 Observer la plus grande prudence en utilisant le tranchant supérieur du guide-chaîne, c'est à dire en scient la pièce par en dessous (de bas en haut). Ceci s'appelle travailler en poussée. La force réactionnelle de la chaîne pousse la tronçonneuse vers l'utilisateur. Si la chaîne se coince, la tronçonneuse peut être rejetée contre vous.
8 Il importe de résister à la poussée en arrière du guide-chaîne. En effet, si le guide-chaîne est repoussé suffisamment en arrière pour que la zone de rebond du nez se trouve en contact avec l'arbre, un rebond peut se produire.
9 Le tronçonnage avec la partie inférieure de la chaîne, c'est à dire par dessus (de haut en bas), s'appelle méthode "poussée". La tronçonneuse est attirée vers l'arbre et le bord avant de la tronçonneuse devient un appui naturel contre l'arbre. Dans ce cas, l'utilisateur contrôle mieux à la fois sa tronçonneuse et la zone de rebond du nez.
10 Suivre les instructions du fabricant relatives à l'affûtage et à l'entretien. Lors du remplacement du guide et de la chaîne, n'utiliser que les combinaisons chaîne et guide-chaîne recommandées. Voir aux chapitres Equipement de coupe et Caractéristiques techniques.
11 Placez le patin d'ébranchage (si votre tronçonneuse en est équipée) dans le tronc et utilisez-le comme un levier lors de l'application de la force d'alimentation de coupe.
TECHNIQUES DE TRAVAIL
Utilisation d'un tronçonneuse dans un arbre, avec cordage et harnais
Ce chapitre vous présente des pratiques d'utilisation qui réduisent les risques de blessure avec une tronçonneuse lors de tâches à effectuer en hauteur, suspendu à un cordage et un harnais. Bien que les instructions suivantes pourraient constituer une matière de base en guidage et formation, elles ne peuvent en aucun cas se substituer à une formation officielle.
Consignes générales pour le travail en hauteur
Il convient que les utilisateurs de tronçonneuse opérant en hauteur, suspendus à un cordage et à un harnais, ne travaillent jamais seuls. Une personne compétente et formée aux procédures d'urgence adéquates doit les assister au sol.
Les utilisateurs de tronçonneuses doivent être formés aux techniques de sécurité générales pour la grimpée et le positionnement au travail, et doivent être équipés de harnais, de cordages, d'estropes, de mousquetons et autre équipement nécessaire à des positions de travail sûres, à la fois pour eux-mêmes et pour la tronçonneuse.

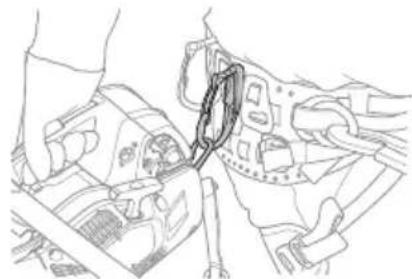

Préparation à l'utilisation de la tronçonneuse dans l'arbre
La tronçonneuse doit être vérifiée, alimentée en carburant, démarrée et chauffée par le travailleur au sol. Il convient par ailleurs d'engager le frein de chaîne avant d'envoyer l'appareil à l'utilisateur dans l'arbre. La tronçonneuse doit être équipée d'une estrope appropriée lui permettant d'être attachée au harnais de l'utilisateur :
a) attachez la corde autour de l'œillet de câble à l'arrière de la tronçonneuse.
Remarque ! La tronçonneuse doit être attachée au harnais à l'aide de l'estrope pour tronçonneuse 577 43 80-01 ou d'un dispositif d'amortissement des chocs similaire.
Sécurisez la tronçonneuse en attachant l'extrémité d'une corde de sécurité à l'œillet de câble de la tronçonneuse et l'autre extrémité au harnais de l'opérateur. La corde est un dispositif de sécurité : si l'opérateur perd le contrôle de la tronçonneuse, la corde/sangle empêche la tronçonneuse de tomber au sol. La méthode d'attache principale recommandée consiste à attacher l'œillet de courroie au crochet de sécurité du harnais de l'utilisateur. Toutefois, si la corde de sécurité est utilisée comme méthode d'attache principale, la tronçonneuse doit être placée à l'extrémité de la corde de sécurité entièrement
déroulée. De plus, la tronçonneuse ne doit pas tomber de la hauteur à laquelle la tâche est effectuée jusqu'à l'extrémité de la corde de sécurité.
b) utilisez des mousquetons adéquats pour permettre une attache indirecte (via l'estrope) et une attache directe (au point d'attache de la tronçonneuse) de la tronçonneuse au harnais de l'utilisateur.
REMARQUE! Les dimensions de l'œillet de courroie ne permettent pas de l'utiliser avec une corde dite de sécurité. Utilisez alors l'œillet de câble.
c) vérifiez que la tronçonneuse est solidement attachée avant de la hisser à l'utilisateur.
d) vérifiez que la tronçonneuse est solidement attachée au harnais avant de la détacher des cordages utilisés pour le hissage.
Il convient de n'attacher la tronçonneuse qu'aux points d'attache du harnais recommandés. Ils peuvent être situés au centre (avant ou arrière) ou sur les côtés. L'éventuelle attache de la tronçonneuse au point central arrière ne gênera pas les cordes de grimpée et permet un soutien central du poids dans le bas de la colonne vertébrale de l'opérateur.
Avant de changer de point d'attache, l'utilisateur doit vérifier si la tronçonneuse est sécurisée dans sa nouvelle
TECHNIQUES DE TRAVAIL
position avant de la détacher du point d'attache précédent.
Utilisation de la tronçonneuse dans un arbre
Il ressort d'une analyse des accidents survenus avec ce type de tronçonneuse pendant des tâches d'élagage que la principale cause d'accident est une utilisation impropre, à une seule main, de la tronçonneuse. Dans la grande majorité des accidents, il s'avère que les utilisateurs adoptent une position de travail risquée qui les empêche de saisir les deux poignées de la tronçonneuse. Ce qui augmente le risque de blessures dues à :
- une prise trop souple de la tronçonneuse en cas de rebond.
- un manque de maîtrise de la tronçonneuse qui peut dès lors entrer en contact avec les cordages ou l'utilisateur lui-même (en particulier la main et le bras gauches).
- la perte de contrôle, due elle-même à une position de travail dangereuse, ce qui peut engendrer un contact avec la tronçonneuse (mouvement inattendu au cours de l'utilisation de la tronçonneuse).
Sécurisation de la position de travail pour une utilisation à deux mains
AVERTISSEMENT! Ne jamais utiliser une tronçonneuse en le tenant seulement d'une main. Une tronçonneuse ne peut pas être contrôlée en toute sécurité d'une seule main et l'utilisateur risque de se couper. Toujours conserver une prise stable et ferme sur les poignées avec les deux mains.
Pour permettre à l'utilisateur de tenir sa tronçonneuse des deux mains, lors de l'utilisation de l'appareil, elles doivent en général être aux niveaux suivants pour une position de travail sûre :
- niveau des hanches pour des coupes horizontales ;
- niveau du plexus solaire pour des coupes verticales.
Lorsque l'utilisateur travaille sur des troncs verticaux présentant de faibles forces latérales sur le point de travail, un bon calage avec le pied peut suffire pour garantir une position de travail sûre. Toutefois, si l'utilisateur s'éloigne du tronc, il devra faire le nécessaire pour ôter ou neutraliser les forces latérales croissantes, par exemple en redirigeant la corde de grimpée principale à l'aide d'un point d'ancrage supplémentaire ou en utilisant une estrope réglable directement du harnais à un point d'ancrage supplémentaire.
L'on peut obtenir un bon calage du pied en position de travail à l'aide d'un étrier temporaire, confectionné à l'aide d'une corde sans fin.
Dégagement d'une tronçonneuse coincée
AVERTISSEMENT! Si la chaîne se coince dans l'entaille, couper immédiatement le moteur! Ne pas tirer sur la tronçonneuse pour la dégager afin de ne pas se blesser à la chaîne au moment où la tronçonneuse se décoince subitement. Utiliser un bras de levier pour décoincer la tronçonneuse.
Si, pendant la coupe, la tronçonneuse venait à se coincer, l'utilisateur doit :
- éteindre la tronçonneuse et l'attacher fermement au côté intérieur de l'arbre (à savoir vers le tronc) ou à une autre corde.
- dégager la tronçonneuse de la saignée et soulever la branche si nécessaire.
- si nécessaire, utiliser une scie manuelle ou une seconde tronçonneuse et couper à un minimum de 30 cm de la tronçonneuse coincée pour la dégager.
Si l'on utilise une scie manuelle ou une autre tronçonneuse pour dégager une tronçonneuse coincée, il convient de toujours procéder aux coupes de dégagement du côté extérieur (du côté de la pointe de la branche) afin d'éviter que la tronçonneuse soit prise dans la section coupée, ce qui pourrait compliquer la situation.
Mesures anti-rebond
AVERTISSEMENT! Un rebond peut-être soudain, rapide et violent et renvoyer la tronçonneuse, le guide-chaîne et la chaîne en direction de l'utilisateur. Si la chaîne est alors en rotation, les blessures encourues sont graves et quelquefois mortelles. Il convient donc de comprendre les raisons d'un rebond afin de pouvoir éviter ce phénomène grâce à une bonne méthode de travail et un comportement prudent.
Qu'est-ce qu'un rebond?
Un rebond est la réaction de recul qui peut se produire quand le quart supérieur du nez du guide-chaîne (la zone de rebond) touche un objet quelconque.
Le rebond se produit toujours dans le plan du guide-chaîne. En général, tronçonneuse et guide-chaîne sont relevés simultanément en direction de l'utilisateur. Néanmoins, la direction du rebond peut varier suivant la position de la tronçonneuse au moment où la zone de rebond du guide-chaîne touche un objet quelconque.
Le rebond ne peut se produire que quand la pointe ou nez du guide-chaîne (zone de rebond) touche un objet quelconque.
L'utilisateur ne peut effectuer que les travaux d'entretien et de révision décrits dans ce manuel d'utilisation.
IMPORTANT! Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualifié (concessionnaire).
Réglage du carburateur
En raison de la législation en vigueur concernant l'environnement et les émissions, la tronçonneuse est équipée de limiteurs d'écoulement sur les vis de réglage du carburateur. Ceci limite les possibilités de réglage à 1/2 tour maximum.
^H
1/2
1/2
Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum.
Fonctionnement
- Le carburateur détermine le régime du moteur via la commande de l'accélération. C'est dans le carburateur que l'air est mélangé à l'essence. Ce mélange air/essence est réglable. Pour pouvoir utiliser la puissance maximale de la machine, le réglage doit être correctement effectué.
- Le réglage du carburateur signifie que le moteur est adapté aux conditions locales telles que le climat, l'altitude, l'essence et le type d'huile deux temps.
-
Le carburateur comporte trois possibilités de réglage:
-
L = Pointeau de bas régime
- H = Pointeau de haut régime
- T = Vis de ralenti
L H
T
- Les pointeaux L et H règlent le débit de carburant nécessaire par rapport au flux d'air permis par l'ouverture de la commande de l'accélération. S'ils sont tournés dans le sens des aiguilles d'une montre, le mélange est plus pauvre (moins d'essence); s'ils sont tournés dans le sens contraire des aiguilles d'une montre, le mélange est alors plus riche (plus d'essence). Un mélange pauvre donne un régime plus haut et un mélange riche donne un régime plus bas.
- La vis T règle la position de la commande de l'accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d'une montre, on obtient un régime de ralenti plus haut; si elle est tournée dans le sens contraire des aiguilles d'une montre, on obtient un régime de ralenti plus bas.
Réglage de base et rodage
Le réglage de base du carburateur est effectué à l'usine. Éviter d'utiliser un régime trop élevé durant les 10 premières heures.
REMARQUE! Si la chaîne tourne au ralenti, tourner la vis T dans le sens contraire des aiguilles d'une montre jusqu'à ce que la chaîne s'arrête.
Régime de ralenti recommandé: 2900 tr/min
Réglage fin
Une fois la machine rodée, le réglage fin doit être effectué. Ce réglage doit impérativement être confié à une personne qualifiée. Régler d'abord le pointeau L et ensuite la vis de ralenti T et finalement le pointeau H.
Changement du type de carburant
Un nouveau réglage fin peut être nécessaire si la tronçonneuse, après un changement du type de carburant, se comporte différemment au démarrage, à l'accélération, au régime d'emballement, etc.
Conditions
- Toutes ces opérations de réglage doivent être effectuées avec un filtre à air propre et le carter de cylindre monté. Si le carburateur est réglé avec un filtre à air sale, on obtiendra un mélange de carburant trop pauvre au prochain nettoyage du filtre. Ceci peut endommager gravement le moteur.
- Ne pas essayer de dépasser la position d'arrêt pour régler les pointeaux L et H, une telle tentative pouvant endommager la machine.
- Démarrer la machine suivant les instructions et la chauffer pendant 10 minutes.
- Placer la machine sur une surface plane, le guide-chaîne pointant dans la direction opposée par rapport à l'utilisateur et en évitant que le guide-chaîne et la chaîne ne touchent la surface plane ou tout autre objet.
Pointeau L de bas régime
Visser le pointeau L dans le sens des aiguilles d'une montre jusqu'à l'arrêt. Si le moteur a une mauvaise accélération ou un ralenti irrégulier, visser le pointeau L dans le sens inverse des aiguilles d'une montre jusqu'à obtention d'une bonne accélération et d'un ralenti régulier.
Réglage fin du ralenti T
Le ralenti se règle avec la vis repérée T. Si un réglage est nécessaire, tourner la vis T dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne commence à tourner. Tourner ensuite la vis dans le sens contraire des aiguilles d'une montre jusqu'à l'arrêt de la chaîne. Un ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions sans entraîner la chaîne, en offrant une marge confortable avant la mise en rotation de la chaîne.
AVERTISSEMENT! Si le réglage de ralenti est impossible sans que la chaîne soit entraînée, contacter un atelier spécialisé compétent. Ne pas utiliser la tronçonneuse tant qu'elle n'est pas correctement réglée ou réparée.
Pointeau H de haut régime
Le moteur est réglé à l'usine sur un niveau intermédiaire. En cas de travail à des hauteurs élevées ou de nouvelles conditions climatiques, thermiques et d'humidité, il peut s'avérer nécessaire d'effectuer un léger réglage du pointeau de haut régime.
REMARQUE! Si le pointeau de haut régime est trop vissé, le piston et/ou le cylindre risquent d'être endommagés.
Lors des essais à l'usine, le pointeau de haut régime est réglé pour que le moteur soit conforme aux exigences législatives en vigueur tout en garantissant des prestations optimales. Le pointeau de haut régime du carburateur est ensuite verrouillé, à l'aide d'un limiteur de mouvement, sur la position de dévissage maximal. Le limiteur limite la possibilité de réglage à un demi-tour maximum.
Carburateur correctement réglé
Un carburateur correctement réglé signifie que la machine répond promptement à une accélération et qu'elle fait des bulles à plein régime. De plus, la chaîne ne doit jamais tourner au ralenti. Si le pointeau L est réglé trop pauvrement, les démarrages risquent d'être difficiles et les accélérations médiocres. Un pointeau H réglé sur un mélange trop pauvre résulte en une perte de puissance de la machine, de mauvaises accélérations et/ou des détériorations du moteur.
Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse
Remarque! L'entretien et la réparation de la machine exigent une formation spéciale, et plus particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, nous vous recommandons de prendre contact avec votre atelier d'entretien.
Frein de chaîne avec arceau protecteur
Contrôle de l'usure du ruban de frein
- Nettoyer le frein de chaîne et le tambour d'embrayage (copeaux, résine, saletés). La saleté et l'usure compromettent le bon fonctionnement du frein.
- Vérifier régulièrement le ruban qui doit avoir au moins 0,6 mm d'épaisseur à son point le plus usé.
Contrôle de l'arceau protecteur
- Vérifier que l'arceau est intact et sans aucun défaut apparent tel que fissures.
- Actionner l'arceau d'avant en arrière pour s'assurer qu'il se meut librement et qu'il est solidement fixé à son articulation dans le carter d'embrayage.
Vérification du frein de chaîne
- Placer la tronçonneuse sur une surface solide et la mettre en marche. Vérifier que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt.
- Tenir fermement la tronçonneuse des deux mains, les doigts et le pouce épousant bien les poignées.
Donnez le plein régime puis activez le frein de chaîne en poussant le poignet gauche contre l'arceau protecteur. Ne lâchez pas la poignée avant. La chaîne doit s'arrêter immédiatement.
Gâchette d'accélération/blocage de la gâchette d'accélération
- Vérifier d'abord que la commande de l'accélération est bloquée en position de ralenti quand le blocage de l'accélération est en position initiale.
- Abaissez le blocage de la gâchette d'accélération et vérifiez qu'il revient de lui-même en position initiale quand il est relâché.
- Vérifiez que le blocage de la gâchette d'accélération et la gâchette d'accélération fonctionnent correctement et qu'ils reviennent à leur position par défaut.
- Démarrez la tronçonneuse et faites-la fonctionner à plein régime. Relâchez la gâchette d'accélération et vérifiez que la chaîne s'arrête en 3 à 4 secondes. Si ce n'est pas le cas, veuillez contacter votre atelier de réparation.
Capteur de chaîne
- Vérifier que le capteur de chaîne est en bon état et qu'il est bien fixé dans le corps de la tronçonneuse.
Système anti-vibrations
- Vérifier régulièrement l'état des éléments afin de détecter fissures et déformations.
- S'assurer que les éléments sont bien fixés entre le moteur et les poignées.
- Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est amené en position d'arrêt.
- Ne jamais utiliser une machine dont le silencieux est défectueux.
- Vérifier régulièrement la fixation du silencieux dans la machine.
Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériau sec et inflammable.
Lanceur
AVERTISSEMENT! Le ressort de rappel est tendu et risque, en cas de manipulation imprudente, de sortir du boîtier et de causer des blessures.
Observez la plus grande prudence lors du remplacement du ressort de démarrage ou de la corde de lanceur. Utilisez des lunettes et des gants de protection.
Remplacement d'une corde de lanceur rompue ou usée

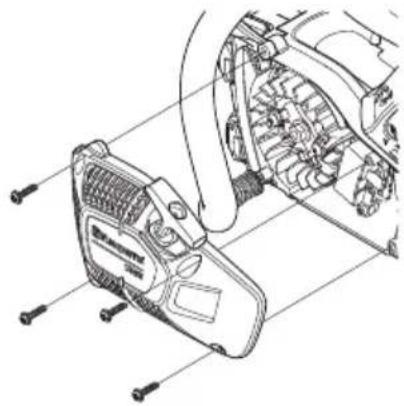

- Déposer les vis maintenant le lanceur contre le carter moteur et sortir le lanceur.

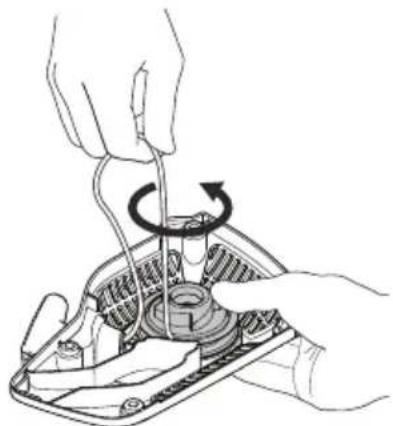

- Tirer la corde d'environ 30 cm et la sortir de la gorge à la périphérie de la poulie. Mettre à zéro le ressort de rappel en laissant tourner prudemment la poulie en arrière.
- Déposer la vis au centre de la poulie et enlever la poulie.
- Installer et bloquer une nouvelle corde sur la poulie. Enrouler la corde d'environ 3 tours sur la poulie. Monter la poulie contre le ressort de rappel, de manière à ce que l'extrémité du ressort s'engage dans la poulie. Reposer la vis dans le centre de la poulie. Passer la corde à travers le trou du boîtier du lanceur et dans la poignée. Faire un nœud robuste à l'extrémité de la corde.

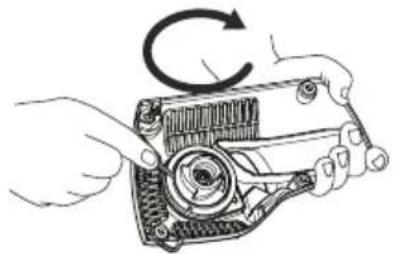

Mise sous tension du ressort
- Placer la corde dans la gorge de la poulie et faire tourner la poulie d'environ deux tours dans le sens des aiguilles d'une montre.
Remarque! Veiller à ce que la poulie puisse effectuer un demi-tour supplémentaire avec la corde entièrement déroulée.
Remplacement d'un ressort de rappel rompu
- Sortir la poulie du lanceur. Voir au chapitre Remplacement de corde de lanceur rompue ou usée. Garder à l'esprit que le ressort de rappel se trouve à l'état tendu dans le boîtier du lanceur.
- Démonter la cassette avec le ressort de rappel hors du lanceur.
- Lubrifier le ressort de rappel avec de l'huile fluide. Monter la cassette avec le ressort de rappel dans le lanceur. Monter la poulie du lanceur et tendre le ressort de rappel.

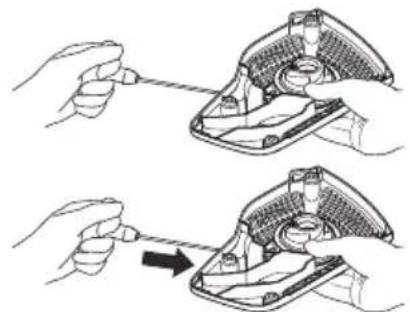

- Monter le lanceur en commençant par dévider la corde avant de mettre le lanceur en place contre le carter moteur. Lâcher ensuite la corde lentement pour permettre aux cliquets de s'enclencher dans la poulie.
- Mettre en place et serrer les vis de maintien du lanceur.
Filtre à air
Le filtre à air doit être maintenu propre pour éviter:
- Un mauvais fonctionnement du carburateur.
- Des problèmes de démarrage.
- Une perte de puissance.
- Une usure prématurée des éléments du moteur.
- Une consommation anormalement élevée de carburant
ENTRETIEN
- Faites effectuer à la vis un quart de tour dans le sens contraire des aiguilles d'une montre pour retirer le couvercle du filtre à air. Retirez le filtre à air. Lors du remontage, veillez à assurer une bonne étanchéité entre le filtre à air et son support. Nettoyez le filtre à air en le tapotant ou à l'aide d'une brosse.
Pour un nettoyage plus sérieux, laver le filtre à l'eau savonneuse.
Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.
Une tronçonneuse HUSQVARNA peut être équipée de différents types de filtre à air suivant le lieu de travail, le temps qu'il fait, la saison, etc. Demandez conseil à votre revendeur.
Bougie
L'état de la bougie dépend de:
- Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée).
• La propreté du filtre à air.
Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.
Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.
Remarque! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S'assurer que la bougie est dotée d'un antiparasites.
Réglage de la pompe à huile
La pompe à huile est réglable. Le réglage s'effectue en tournant la vis à l'aide d'un tournevis. Le débit d'huile augmente lorsque l'on tourne la vis dans le sens des aiguilles d'une montre et il diminue lorsque l'on tourne la vis dans le sens contraire des aiguilles d'une montre.
En principe, quand le carburant est épuisé, le réservoir d'huile est pratiquement vide. Veillez à remplir le réservoir d'huile à chaque fois que vous réapprovisionnez la tronçonneuse en carburant.
AVERTISSEMENT! Arrêter le moteur avant d'effectuer le réglage.
Système de refroidissement
La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible.
Le système de refroidissement est composé des éléments suivants:
1 La prise d'air dans le lanceur.
2 La tôle-guide d'air.
3 Les ailettes de ventilation sur le volant.
4 Carter d'embrayage
Nettoyer le système de refroidissement avec une brosse une fois par semaine, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.
ENTRETIEN
Recherche de pannes
| Échec lors du démarrage | ||
| Vérifiez Cause possible Solution | ||
| Cliquets du lanceur Cliquets bloqués | Réglez ou remplacez les cliquets. | |
| Nettoyez le pourtour des cliquets. | ||
| Contactez un atelier d'entretien agréé. | ||
| Réservoir d'essence Mauvais type de carburant Vidangez et utilisez le bon carburant. | ||
| Allumage (pas d'étincelle) | Bougie contaminée ou humide | Assurez-vous que la bougie est sèche et propre. |
| Écartement des électrodes de la bougie incorrect. | Nettoyez la bougie. Vérifiez que l'écartement des électrodes est correct. Assurez-vous que la bougie est dotée d'un antiparasite. | |
| Reportez-vous aux caractéristiques techniques pour obtenir le bon écartement des électrodes. | ||
| Bougie Bougie desserrée. Resserrez la bougie | ||
| Le moteur démarre mais ne reste pas en marche. | ||
| Vérifiez Cause possible Action possible | ||
| Réservoir d'essence Mauvais type de carburant Vidangez et utilisez le bon carburant. | ||
| Carburateur | Le moteur ne tourne pas correctement au ralenti. | Contactez votre atelier spécialisé. |
| Filtre à air Filtre à air bouché Nettoyer | le filtre à air. | |
| Filtre à carburant Filtre à carburant bouché Remplacer le filtre à carburant | ||
ENTRETIEN
Schéma d'entretien
La liste ci-dessous indique l'entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien.
| Entretien quotidien Entretien hebdomadaire Entretien mensuel | ||
| Nettoyer l'extérieur de la machine. | Contrôlez le système de refroidissement chaque semaine. | Inspectez le degré d'usure du ruban de freinage du frein de chaîne.Remplacez-le quand les parties les plus usées sont inférieures à 0,6 mm. |
| Vérifiez que le blocage de la gâchette d'accélération et la gâchette d'accélération fonctionnent. | Contrôlez le lanceur, la corde de lanceur et le ressort de rappel. | Inspector le degré d'usure du moyeu, du tambour d'embrayage et du ressort d'embrayage. |
| Nettoyer le frein de chaîne et en contrôler le bon fonctionnement.S'assurer que le capteur de chaîne est en bon état, le remplacer si nécessaire. | S'assurer que les éléments anti-vibrations ne sont pas endommagés. | Nettoyer la bougie. Vérifier l'écartement des électrodes (0,65 mm). |
| Retourner le guide-chaîne tous les jours afin de répartir l'usure.S'assurer que le trou de lubrification n'est pas obturé. Nettoyer la gorge de la chaîne. | Graisser le roulement du tambour d'embrayage. | Nettoyer l'extérieur du carburateur. |
| Vérifiez que le guide-chaîne et la chaîne de la tronçonneuse sont correctement alimentés en huile. | Limer les bavures éventuelles sur les côtés du guide-chaîne. | Contrôler le filtre à carburant et le tuyau à carburant. Remplacer au besoin. |
| Vérifier que les rivets et les maillons de la chaîne sont dépourvus de fissures, que la chaîne n'est pas raide et que les rivets et les maillons ne sont pas anormalement usés.Remplacer au besoin. | Vider le réservoir de carburant et le nettoyer à l'intérieur. | |
| Affûtez la chaîne de la tronçonneuse et contrôlez sa tension et son état général. Examinez le pignon d'entraînement de la chaîne et le remplacer s'il est usé. | Nettoyer le compartiment du carburateur. | Vider le réservoir d'huile et le nettoyer à l'intérieur. |
| Nettoyez le carter de la prise d'air du lanceur. | Nettoyer le filtre à air. Le remplacer si nécessaire. | Inspector tous les câbles et connexions. |
| S'assurer que toutes les vis et tous les écrous sont bien serrés. | ||
| Contrôler le bon fonctionnement du contacteur d'arrêt. | ||
| Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant. | ||
| Contrôler l'état du filtre à air. | ||
| Vérifiez que la chaîne ne tourne pas lorsque le moteur est au ralenti. | ||
CARACTÉRISTIQUES TECHNIQUES
Caractéristiques techniques
| T525 | |
| Moteur | |
| Cylindrée, cm^3 | 27,0 |
| Alésage, mm 35 | |
| Course, mm 28 | |
| Régime de ralenti, tr/min 2900 | |
| Puissance, kW/tr/min 1,1/9500 | |
| Système d'allumage | |
| Bougie NGK CMR6A | |
| Écartement des électrodes, mm 0,65 | |
| Système de graissage/de carburant | |
| Capacité du réservoir de carburant, litre/ cm^3 | 0,19/190 |
| Débit de la pompe à huile à 8000 tr/min, ml/min 3-9 | |
| Contenance du réservoir d'huile, litres/ cm^3 | 0,17/170 |
| Type de pompe à huile Réglable | |
Poids
Tronçonneuse sans guide, ni chaîne et avec réservoirs vides, kg 2,7
Émissions sonores (voir remarque 1)
Niveau de puissance sonore mesuré dB(A) 110
Niveau de puissance sonore garanti L _WAD B(A) 111
Niveaux sonores (voir remarque 2)
Niveau de pression sonore équivalent au niveau de l'oreille de l'utilisateur, dB(A) 98
Niveaux de vibrations équivalents, a hveq (voir remarque 3)
| Poignée avant, m/s^2 | 4,2 |
| Poignée arrière, m/s^2 | 4,9 |
Chaîne/guide-chaîne
Longueur de guide standard, pouces/cm 10/25
Longueurs de guide recommandées, pouces/cm 10-12/25-30
Longueur de coupe effective, pouces/cm 8-12/20-30
Pas, mm 3/8 /9,52, 1/4 /6,35
Épaisseur au maillon d'entraînement, pouces/mm 0.050/1,3
Type de roue d'entraînement/nombre de dents Spur 6, Spur 8
Vitesse de la chaîne à 133 % du régime du moteur maximum, m/s. 24,1/21,4
Remarque 1: émission sonore dans l'environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/CE.
Remarque 2 : Le niveau de pression sonore équivalent, selon ISO 22868, correspond à la somme d'énergie pondérée pour divers niveaux de pression sonore à différents régimes. La dispersion statistique typique pour le niveau de pression sonore équivalent se traduit par une déviation standard de 1 dB (A).
Remarque 3 : Le niveau de vibrations équivalent, selon ISO 22867, correspond à la somme d'énergie pondérée pour les niveaux de vibrations à différents régimes. Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s ^2 .
CARACTÉRISTIQUES TECHNIQUES
Combinaisons guide-chaîne et chaîne
Les équipements de coupe suivants sont homologués pour le modèle Husqvarna T525.
| Guide-chaîne Chaîne | |||||
| Longueur, pouces | Pas, pouces | Largeur de rainure, mm | Nombre max. de dents, pignon avant | Type | Lonngueur, maillons entraîneurs (pce) |
| 10, 12 1/4 | 1,35 | R10 Husqvarna H00 60, 68 | |||
| 10, 12 3/8 7T Husqvarna H37 40, 45 | |||||
Affûtage de la chaîne et gabarits d'affûtage
 |  inch/mm |  |  |  inch/mm |  |  | |
| 00 | 5/32"/4,0 | 85° | 30° | 10° | 0,025"/0,65 | —— | —— |
| 37 | 5/32"/4,0 | 80° | 30° | 0° | 0,025"/0,65 | 5056981-03 | 5052437-01 |
Déclaration CE de conformité
Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : +46-36-146500, déclarons, sous notre seule responsabilité, que la tronçonneuse conçue pour l'élagage Husqvarna T525 à partir des numéros de série de l'année de fabrication 2017 et ultérieurement (l'année est clairement indiquée sur la plaque d'identification et suivie d'un numéro de série) sont conformes aux dispositions des DIRECTIVES DU CONSEIL :
- du 17 mai 2006 "directive machines" 2006/42/CE.
- du 26 février 2014 "compatibilité électromagnétique" 2014/30/UE.
- du 8 mai 2000 "émissions sonores dans l'environnement" 2000/14/CE.
Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2010, ISO 14982:2009, EN ISO 11681-2:2011
L'organisme notifié: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a procédé à des tests de type européen suivant l'article 12, paragraphe 3b de la directive machines (2006/42/CE). Les certificats du contrôle de type UE selon l'annexe IX ont les numéros:
0404/17/2479
De plus, SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a confirmé la conformité avec l'annexe V de la Directive du Conseil du 8 mai 2000 relative aux "émissions sonores dans l'environnement" 2000/14/CE. Les certificats ont les numéros:
01/161/111
Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.
La tronçonneuse livrée est conforme à l'exemplaire ayant subi le test de type européen.
Husqvarna, 21 juillet, 2017
Per Gustafsson, directeur du développement (Représentant autorisé d'Husqvarna AB et responsable de la documentation technique.)
Instructions d'origine
