MODE D'EMPLOI Backpack 1809 Eurom

Rugzak sproeier / Rückenspritze / Backpack sprayer / Pulvérisateur à dos

• Trouble shooting Leakage and spraying poorly The membrane is damaged or is not twisted tightly. Replace it or twist it tightly. The pump handle has too much resistance The nozzle or filter is blocked. Clean the nozzle and filter. Grease the moving parts using Vaseline. The pressure stays too low The bush and/or the sealing bullet at the bottom of the air chamber is slightly rubbed down. Replace them. There is no pressure created when moving the pump handle The sealing bullet is missing/removed. Reinstall it.24 Table des matières Remerciements p. 25
• Images du produit p. 25
• Introduction p. 26
• Données techniques p. 26
• Avertissement p. 26
• Description et principe de fonctionnement p. 28
• Procédure p. 29
• Résolution des problèmes Remerciements Nous vous remercions d’avoir choisi un appareil EUROM. Vous avez fait un excellent choix ! Nous espérons que ce produit fonctionnera à votre entière satisfaction. Pour que vous profitiez au maximum de votre appareil, nous vous recommandons de lire attentivement et de bien comprendre le contenu intégral de ce mode d’emploi avant toute utilisation. Accordez une attention particulière aux consignes de sécurité, qui sont indiquées pour votre sécurité et celle de votre entourage ! Conservez ensuite le mode d’emploi afin de pouvoir le consulter ultérieurement. Conservez également l’emballage : celui-ci apporte la meilleure protection de votre appareil pendant son entreposage hors saison. Si vous cédez l’appareil à une autre personne, remettez-lui également le mode d’emploi et l’emballage. Nous vous souhaitions beaucoup de plaisir avec le Backpack 1809 ! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Ce manuel a été rédigé avec le plus grand soin. Néanmoins, nous nous réservons le droit d’optimiser ce manuel à tout moment et de le modifier techniquement. Les images utilisées peuvent différer. p. 3125

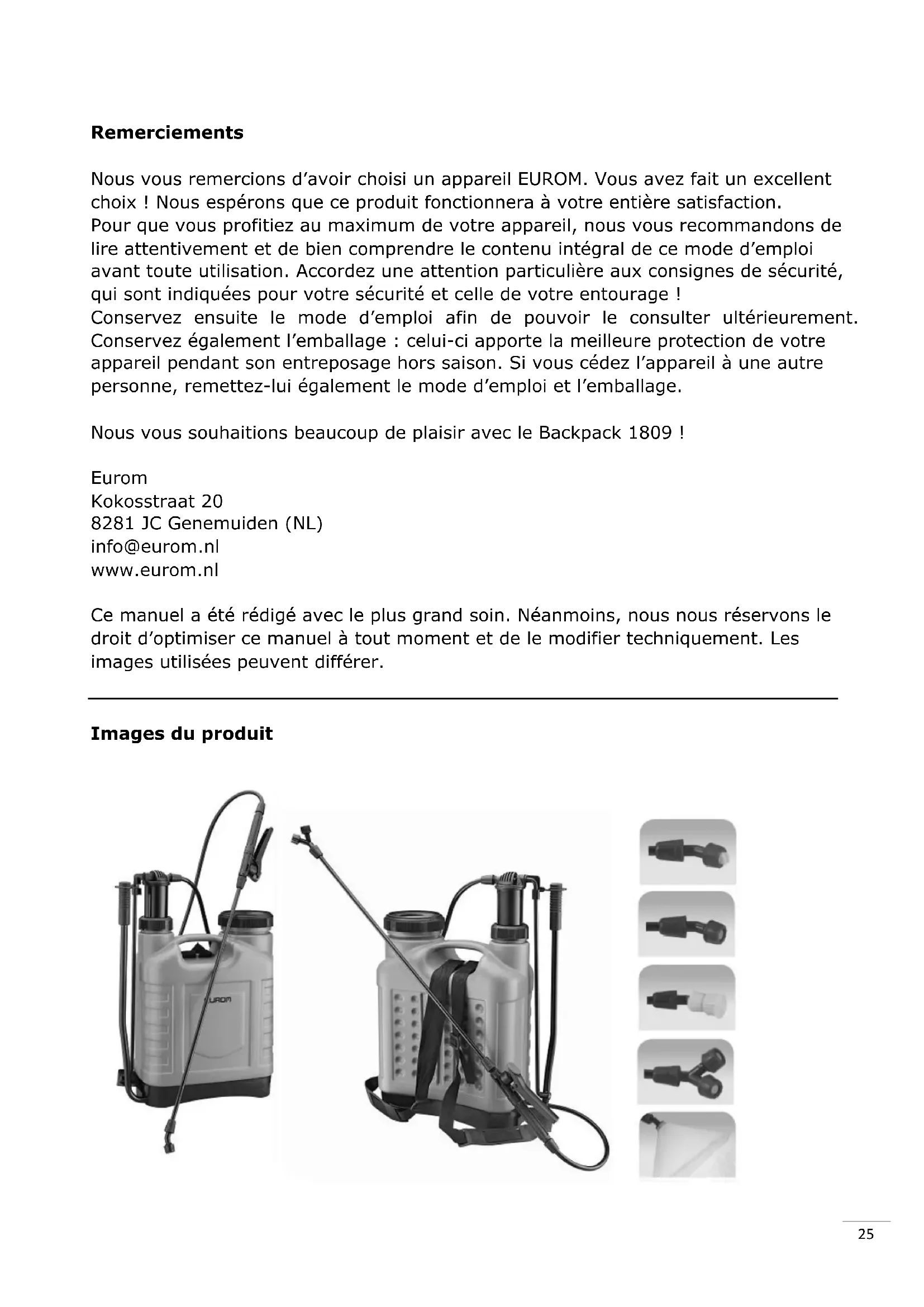

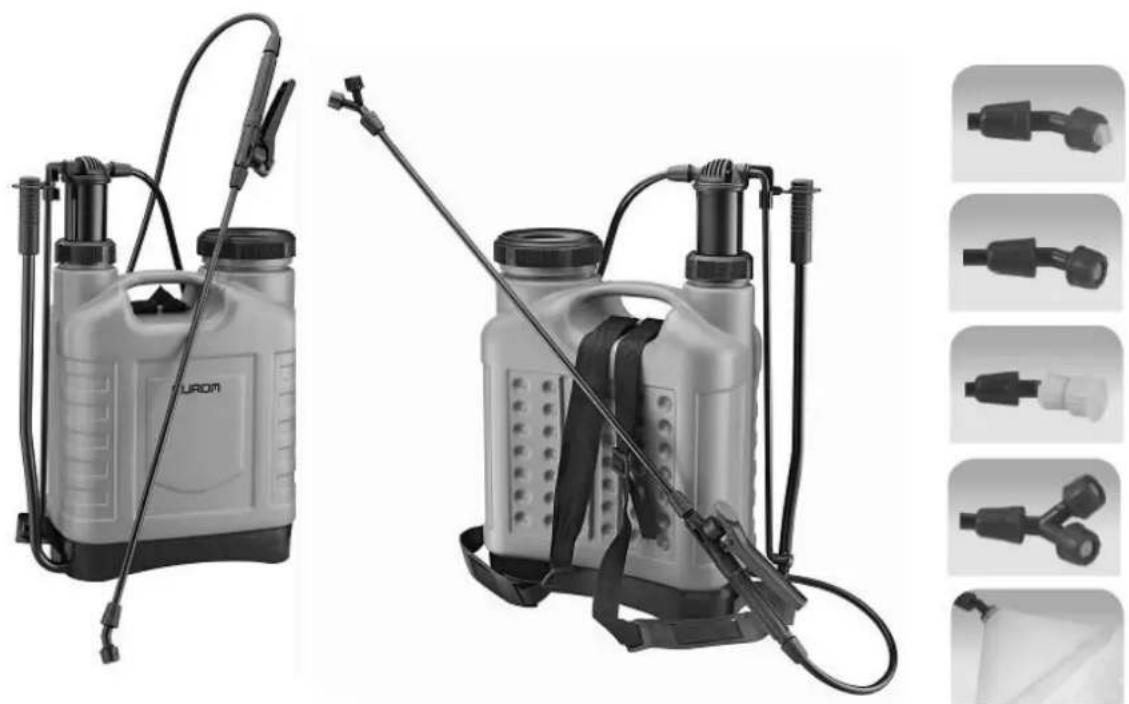

Images du produit26 Introduction Le pulvérisateur à dos EUROM BACKPACK 1809 est un nouveau pulvérisateur qui est sûr, économique et efficace à l’usage. Il se porte de manière confortable, fonctionne en souplesse et pulvérise de manière régulière. Le BACKPACK 1809 est conçu spécialement pour pulvériser des produits liquides de lutte contre les animaux nuisibles, des désherbants, des engrais et des produits préventifs contre les maladies des plantes sur des végétaux, des plantes à fleurs ou non, des jardins, des sanitaires de bâtiments publics, etc. pour le traitement préventif d'étables et de poulaillers contre les épidémies. Il peut également être utilisé pour des tâches ménagères, telles que le lavage de vitres, de la voiture, etc. L’appareil doit être utilisé et entretenu par des adultes qui le connaissent et savent l’utiliser en toute sécurité. Une utilisation ou un entretien incompétent de l’appareil, ainsi que des modifications qui ont été apportées à l’appareil, annulent la garantie et la responsabilité du fabricant. L'appareil n’est pas adapté à un usage professionnel quotidien. Données techniques

1. Avant toute utilisation, contrôlez la présence éventuelle de

dommages, fuites, etc. sur le pulvérisateur à dos. Pulvérisez d’abord avec de l’eau propre.

2. Ce pulvérisateur à dos n’est pas destiné à pulvériser des matériaux

inflammables, qui peuvent provoquer des explosions, un incendie ou endommager le pulvérisateur à dos !

3. N’actionnez pas trop longtemps le bras de pompage avant de pincer

la poignée de commande pour aller pulvériser. Cela crée une surpression susceptible d’endommager l’appareil.

4. Ne laissez jamais le pulvérisateur à dos rempli (sous pression ou

non) sans surveillance.

5. Si vous faites une pause pendant les travaux, laissez la pression

s’échapper. Une inactivité trop longue sous pression peut endommager le pulvérisateur !

6. En pulvérisant des pesticides, l’utilisateur doit porter des vêtements

de protection, un masque et des gants pour éviter que les Pression de service Max. 4 bar Capacité du réservoir 18 litres Diamètre corps de pompe 45 mm Matériau réservoir Plastique Dimensions 42 x 19,5 x 57,5 cm Poids net 3,2 kg27 pesticides entrent en contact avec la peau et provoquent des blessures.

7. Ne pulvérisez jamais contre le vent ! Ne pulvérisez pas non plus sur

d’autres personnes, animaux ou aliments. Respectez toujours scrupuleusement les règles de sécurité relatives au produit que vous pulvérisez.

8. Ne travaillez pas sur une durée prolongée sous haute température.

9. Il est strictement interdit de pulvériser les produits toxiques sur des

10. Le pulvérisateur à dos ne supporte pas les liquides brûlants (max.

45°C) et ni le vinaigre (de nettoyage).

11. N’ouvrez jamais le pulvérisateur à dos tant qu’il est sous pression !

12. Si vous constatez que le conteneur ou le tuyau est endommagé ou

usé, ou en cas de fuite, cessez immédiatement d’utiliser le pulvérisateur.

13. Après utilisation, laissez la pression s’échapper et nettoyez le

pulvérisateur à dos en le rinçant à l’eau propre, pour éviter qu’un contenu agressif attaque le pulvérisateur à dos ou bouche la buse. Ainsi, vous évitez aussi qu'un restant se mélange avec un nouveau contenu (différent) et provoque ainsi une réaction chimique, affecte le fonctionnement ou endommage les plantes. Laissez sécher le pulvérisateur à dos avant de le fermer.

14. Tenez le pulvérisateur à dos (et naturellement aussi les produits

que vous pulvérisez) hors de portée des enfants !

15. Suivez les instructions du fabricant pour l’utilisation et le stockage

de pesticides. Le non-respect de ces instructions peut avoir de graves conséquences sur les hommes, les animaux et les plantes !

16. Des résidus de produits chimiques ne peuvent jamais être déversés

dans la nature. Rassemblez-les dans un petit réservoir et remettez- les à un point de collecte. Ne mélangez jamais de produits différents !

17. Si, malencontreusement, vous :

- Inhalez des produits nocifs, quittez l’espace nocif, trouvez un endroit bien aéré et consultez un médecin (montrez-lui l’emballage). - Si vous en recevez sur votre peau : rincez immédiatement à grande eau. - Si vous en ingérez : essayez de vomir avec de l’eau propre ou salée et rendez-vous le plus vite possible dans un hôpital (montrez-leur l’emballage).28

18. Des personnes fatiguées, en mauvaise santé, blessées, allergiques

aux pesticides, sous l’emprise d’alcool ou de drogues ou enceintes ne peuvent entrer en contact avec des pesticides. De plus, ne consommez pas d’alcool juste après avoir pulvérisé les produits.

19. N’utilisez jamais de produits trop nocifs sur des aliments et veillez à

ce que la période entre la pulvérisation et la moisson soient suffisamment longue.

20. Après avoir travaillé avec des pesticides, changez de vêtements et

l’avez-vous et vos vêtements en profondeur.

21. Lorsque le pulvérisateur à dos n’est pas utilisé pendant une période

prolongée, ou est au contraire utilisé en continu pendant plusieurs jours, appliquez un peu de vaseline sur les bagues d'étanchéité et les pièces mobiles pour réduire l'usure et assouplir le fonctionnement.

22. Après utilisation, le pulvérisateur à dos doit être entreposé dans

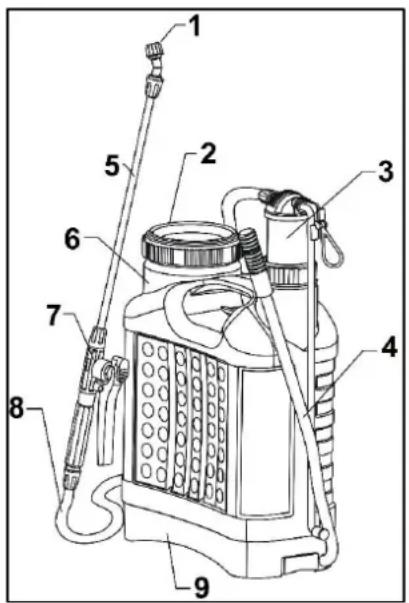

une pièce sèche, à l’intérieur. Description et principe de fonctionnement Description

2. Couvercle conteneur de liquide

5. Lance de pulvérisation

6. Conteneur de liquide

7. Poignée de commande

10. Cache de pulvérisation

11. Divers joints et bagues de

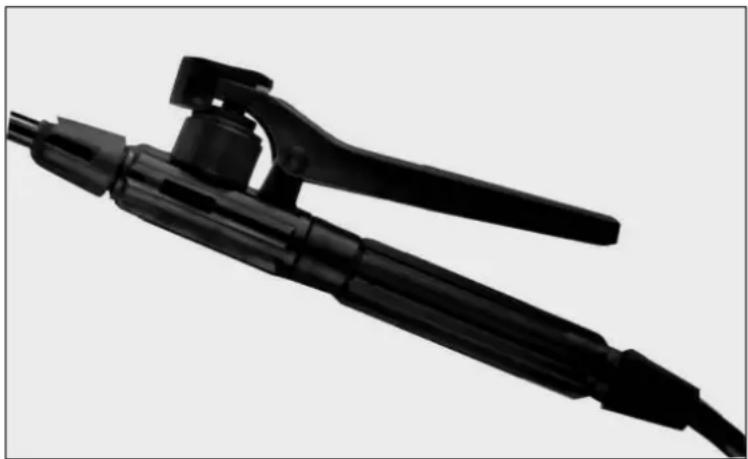

rechange29 L'appareil est pourvu d'une sangle de transport (système de sac à dos). La chambre à air est intégrée, donc sûre et étanche. La poignée de commande vous permet de régler la pulvérisation comme vous le souhaitez. Les matériaux utilisés pour l’appareil résistent à l’acide, aux alcalins et à la corrosion. L’appareil n’est pas adapté pour une utilisation avec du vinaigre (de nettoyage). L’appareil se ferme de manière hermétique et est très durable. Plusieurs buses peuvent être raccordées sur la lance pour effectuer différentes tâches, par ex. pour obtenir une pulvérisation très fine ou un effet de sprinkler (voir : Procédure). Le cache de pulvérisation peut être fixé sur la buse à jet plat pour éviter toute dispersion du produit de lutte par le vent. Principe de fonctionnement En levant et en descendant le bras de pompage, le liquide est pompé du conteneur vers le corps de pompe, où la pression est emmagasinée. En pinçant maintenant la poignée de commande, le liquide peut s’échapper par la buse. Procédure Retirez tous les matériaux d'emballage et conservez-le hors de la portée des enfants. Vérifiez que tous les composants sont présents. Vissez la lance sur la poignée de commande. Sélectionnez une buse et vissez-la au bout de la lance. Tournez le couvercle du conteneur, puis versez lentement le liquide contenant le produit de lutte dissous par le filtre dans le conteneur. Ensuite, fermez solidement le couvercle et prenez l’appareil sur votre dos. Emmagasinez de la pression en actionnant le bras de pompage. Vous pouvez maintenant commencer à pulvériser en pinçant la poignée de commande de la lance de pulvérisation. Vous pouvez pulvériser en continu ou pulvériser un peu de liquide de manière ciblée vers un endroit spécifique. En faisant coulisser le coulisseau sur la poignée vers l’arrière, vous bloquez la poignée et pouvez pulvériser de manière ininterrompue.30 Sélectionnez la buse adaptée au travail que vous voulez effectuer. Quatre buses sont fournies avec l’appareil :

1. La buse à jet plat

2. La buse de brumisation

3. La double buse de brumisation

4. La buse à quatre trous

Un cache de pulvérisation est également inclus. La buse à jet plat: qui pulvérise de manière uniforme et sert à pulvériser des plantes grimpantes basses et courtes, et à pulvériser des herbicides. Gardez la lance de pulvérisation stable et pulvérisez dans le sens du vent. Vous pouvez utiliser le cache de pulvérisation avec cette buse.

La buse de brumisation et la double buse de brumisation : qui servent à pulvériser des pesticides (contre les maladies) et des insecticides. Pulvérisez dans le sens du vent !

La buse à quatre trous (réglable) : qui sert à pulvériser des plantes grimpantes plus hautes, des arbres fruitiers, etc. Veillez à ce que le liquide continue à sortir de manière uniforme de la buse ! En tournant la buse, vous pouvez régler le jet d’un jet pointu à une position de pulvérisation.

Cache de pulvérisation : Il est destiné uniquement à être utilisé sur la buse à jet plat et à éviter la dispersion du liquide par le vent. La tête de pulvérisation peut tout simplement être glissée sur la buse. Veillez à ce que la fente de la buse à jet plat soit alignée à la sortie large du cache de pulvérisation !31 Résolution des problèmes Fuite et pulvérisation incorrecte La membrane est endommagée ou n’est pas bien vissée. Remplacez-la ou serrez-la fermement. Le bras de pompage exerce une trop grande résistance La buse ou le filtre est bouché. Nettoyez le filtre et la buse. Appliquez de la vaseline sur les pièces mobiles. La pression reste trop basse La manchette et/ou bille d’étanchéité au fond de la chambre à air sont un peu érodées/creusées suite à l'utilisation. Remplacez-les. Pas de pression emmagasinée en actionnant le bras de pompage La bille d’étanchéité est manquante/a été enlevée. Remettez-la en place.32
